PILOT Q9 Radar - Palubní kamera Niceboy - Bezplatný návod k obsluze

Typ produktu	Palubní kamera
Značka	Niceboy
Model	PILOT Q9 Radar
Rozměry (přibližné)	80 x 50 x 40 mm
Hmotnost (přibližná)	80 g
Napájení	USB 5V DC, Nabíječka do auta součástí
Vnitřní baterie	Li-Ion 200 mAh
Rozlišení videa	4K (3840x2160) @ 30fps
Úhel objektivu	170° širokoúhlý
Radarová detekce	Vestavěný radar pro upozornění na radarové hlídky
GPS	Vestavěné GPS pro záznam rychlosti a polohy
G-senzor	3osý akcelerometr pro detekci nárazu
Smyčkové nahrávání	Ano, s automatickým přepisem
Režim parkování	Detekce pohybu a záznam nárazu při parkování
Noční vidění	Technologie WDR (široký dynamický rozsah)
Úložiště	MicroSD karta až 256 GB (není součástí)
Displej	3,0 palcový LCD displej
Údržba	Čistěte čočku mikrovláknovým hadříkem; měsíčně formátujte SD kartu.
Bezpečnostní poznámky	Používejte pouze přiloženou nabíječku do auta; neinstalujte v blízkosti airbagů.
Náhradní díly	K dispozici u výrobce: přísavný držák, kabel, nabíječka.
Záruka	Standardní 2letá záruka
Další funkce	Hlasové ovládání, varování před opuštěním jízdního pruhu (LDWS), varování před čelní srážkou (FCWS)

Často kladené otázky - PILOT Q9 Radar Niceboy

Jak nainstalovat palubní kameru PILOT Q9 Radar?

Připevněte přísavný držák na čelní sklo, vložte microSD kartu, připojte nabíječku do auta a postupujte podle nastavení na obrazovce. Ujistěte se, že je objektiv vycentrován pro optimální záznam.

Co dělá radarová funkce?

Vestavěný radar detekuje radary a kamery na červenou, poskytuje zvuková a vizuální upozornění, která vám pomohou vyhnout se pokutám.

Jak mohu aktivovat režim parkování?

Režim parkování se aktivuje automaticky, když je auto vypnuté. Kamera bude nahrávat, pokud je detekován pohyb nebo náraz. Vyžaduje hardwire kit pro trvalé napájení (není součástí).

Jakou microSD kartu mám použít?

Použijte microSD kartu třídy 10 nebo U3 s kapacitou až 256 GB. Doporučujeme kartu s vysokou výdrží pro použití v palubní kameře, aby vydržela neustálé zapisování.

Jak mohu zobrazit nahraná videa?

Videa můžete zobrazit přímo na 3palcovém LCD displeji nebo vyjmout microSD kartu a vložit ji do počítače. Videa jsou uložena ve formátu MP4.

Mohu používat GPS bez internetu?

Ano, vestavěné GPS funguje offline. Zaznamenává vaši rychlost a polohu a lze jej použít k zobrazení vaší trasy na počítači pomocí bezplatného softwaru GPS Player.

Jak aktualizuji radarovou databázi?

Stáhněte nejnovější radarovou databázi z webu Niceboy na vaši microSD kartu. Vložte ji do kamery a postupujte podle nabídky aktualizace. Pravidelné aktualizace zajišťují přesná upozornění.

Co mám dělat, když kamera zamrzne?

Stiskněte a podržte tlačítko reset kancelářskou sponkou po dobu 10 sekund. Tím se zařízení restartuje. Pokud problémy přetrvávají, naformátujte microSD kartu nebo zkuste jinou kartu.

Je PILOT Q9 Radar vodotěsný?

Ne, není vodotěsný. Měl by být používán pouze uvnitř vozidla. Vyhněte se vystavení vlhkosti nebo extrémním teplotám.

Mohu vypnout radarová upozornění?

Ano, radarová upozornění můžete vypnout v menu nastavení. Přejděte na Radar > Zvuk upozornění a nastavte na Vypnuto. Můžete také upravit citlivost a typy upozornění.

NÁVOD K OBSLUZE PILOT Q9 Radar Niceboy

1. Objektiv – celoskleněný objektiv slouží k zachycení videa a fotografií.

2. Tlačítko zapnutí/vypnutí – dlouhým stiskem zapnete/vypnete kameru. Krátkým stiskem vypnete/zapnete displej (nemá vliv na nahrávání videa). Vypnutý displej můžete opět aktivovat také zmáčknutím jakéhokoliv dalšího tlačítka.

3. Vstup pro držák – slouží pro upevnění přísavného držáku

4. Vstup pro servisní účely

5. miniUSB – slouží pro připojení k napájení a k připojení k PC.

6. Tlačítko nahoru – slouží pro pohyb v menu kamery.

7. Tlačítko OK – slouží pro spuštění/ukončení nahrávání, k pořízení fotografie. Stiskem v menu potvrdíte vybranou položku.

8. Tlačítko dolů – slouží pro pohyb v menu kamery. Krátkým stiskem u nahrávaného videa zapne/vypne mikrofon.

9. Tlačítko menu/Změna módů/nouzové nahrávání – u zapnuté kamery, která nenahrává video se krátkým stiskem dostanete do menu nastavení videa/fotografií (dle zvoleného módu nahrávání videa či fotografování) a k nastavení

kamery. Dlouhým stisknutím přepíná mezi módem nahrávání video, fotografování a přehrávání pořízených záznamů. Krátkým stiskem u nahrávaného video spustíte nouzové nahrávání – tato funkce zamezí nechtěnému vymazání video přesunutím do speciální složky na paměťové kartě.

1. Provozní dioda – svítí, když je kamera zapnutá, bliká, když kamera nahrává video.
2. Displej - 3" displej kamery.
3. Ruchový mikrofon – slouží pro nahrávání zvuků.
4. SD slot – slouží pro vložení paměťové karty.

NASTAVENÍ JAZYKA MENU KAMERY

Připojte kameru ke zdroji napájení bez vložené pamětové karty. Kamera se automaticky spustí a poté přejděte do nastavení kamery: 2x zmáčkněte tlačítko Menu (9) a pomocí tlačítka po pohyb v menu (8) přejděte na položku „Language“ a potvrdťe tlačítkem OK (7). Zde si vyberte Vámi preferovaný jazyk menu kamery a potvrdťe jej tlačítkem OK (7).

NASTAVENÍ V MÓDU VIDEO

Rozlišení: nastavení rozlišení nahrávaného videa (4K video je vždy nahráváno s kodekem H.265).

Videosmyčka: nastavuje cyklické nahrávání, tedy časové úseky, ve kterých se budou videa nahrávat. Při zaplnění paměťové karty se začnou přemazávat nejstarší záznamy (mimo videí pořízených v nouzovém nahrávaní).

WDR: zapíná/vypíná funkci pro zlepšení dynamického rozsahu (vhodné pro kontrastní scény či pro nahrávání v noci).

G-Senzor: nastavení intenzity G-Senzoru. G-Senzor zaznamenává oťresy a u nahrávaného videa automaticky spouští nouzové nahrávání.

Expozice: nastavení kompenzace expozice. Čím vyšší kladná hodnota, tím světlejší video a čím nižší záporná hodnota, tím tmavší video.

Detekce pohybu: v případě, že kamera zaznamená pohyb před kamerou, tak spustí nahrávání (platí pro zapnutou funkci), pokud pohyb ustane, nahrávání se vypne. Tuto funkci používejte pouze u stojícího (zaparkovaného) vozidla. Detekce pohybu je funkční pouze v případě, kdy je kamera zapnutá.

Radary: zapíná/vypíná funkci pro upozornění na radary.

Záznam zvuku: zapíná/vypíná mikrofon kamery.

Označení datem: zapíná/vypíná možnost vložení informace o datu a času do videa.

NASTAVENÍ KAMERY

Wi-Fi: zapíná/vypíná Wi-Fi kamery.

Datum/čas: nastavení datumu a času.

Automatické vypnutí: nastavení automatického vypnutí kamery v době nečinnosti (kamera nenahrává video).

Spořič obrazovky: nastavuje čas, po kterém se vypne displej (vypnutí displeje nemá vliv na nahrávané video). Displej lze opět aktivovat zmáčknutím libovolného tlačítka kamery.

Zvukové signály: zapíná/vypíná zvuk tlačítek a zvuk upozornění na radary.

GPS: zapíná/vypíná GPS.

Časová zóna: nastavení časové zóny pro zobrazení aktuálního času dle GPS.

Jednotka rychlosti: možnost přepnutí mezi Km/h a MPH.

Frekvence: nastavení frekvence (50Hz pro Evropu, 60Hz pro zámoří).

Formát: wymaže veškerá data na paměťové kartě.

Výchozí nastavení: navrácení kamery do továrního nastavení.

Verze: informace o firmwaru kamery.

NASTAVENÍ V MÓDU FOTOGRAFIE

Způsob snímaní: umožňuje nastavit způsob (časovač) vytvoření fotografie.

Rozlišení: nastavení rozlišení pořizovaných fotografií.

Sériové snímání: zapíná/vypíná funkci pro vytvoření několika snímků v sérii za sebou.

Kvalita: nastavení kvality pořizovaných fotografií.

Ostrost: nastavení ostrosti pořizovaných fotografií.

Vyvážení bílé: nastavení vyvážení bílé pro fotografovanou scénu.

Barva: nastavení barevného podání fotografie.

ISO: nastavení hodnoty ISO.

Expozice: nastavení kompenzace expozice. Čím vyšší kladná hodnota, tím světlejší fotografie a čím nižší záporná hodnota, tím tmavší fotografie.

Stabilizace: zapíná/vypíná digitální stabilizaci při focení.

Rychlý náhled: nastavení času náhledu pořízené fotografie na displeji kamery.

Označení datem: zapíná/vypíná možnost vložení informace o datumu a času do fotografie.

PŘÍSAVNÝ DRŽÁK NA SKLO

Přísavnou část (1) držáku přimáčkněte ke sklu a pomocí otočného mechanismu (směr hodinových ručiček) uzamkněte držák. Pro sundání držáku otočte mechanismem proti směru hodinových ručiček. Kameru připevněte k držáku pomocí uchycení (3) na horní straně kamery. Sklon kamery můžete nastavovat pomocí šroubu (4). Po nastavení správného sklonu, nezapomeňte šroub dostatečně utáhnout.

Upozornění: přísavný držák kamery umistujte pouze na sklo automobilu, které bylo řádně očištěno (odmaštěno) a je zcela suché. Nejlepších výsledků přichycení dosáhnete při teplotách kolem 20°.

FUNKCE UPOZORNĚNÍ NA RADARY

Funkce upozornění na radary probíhá pomocí databáze, která je součástí firmwaru kamery. Aktuální verze firmwaru s databází radarů pro případnou aktualizaci je umístěna na webu www.niceboy.eu v sekci podpora. Pro funkci upozornění radarů je nutné mít připojený ke kameře kabel s GPS modulem a zároveň musí být aktivní napájení.

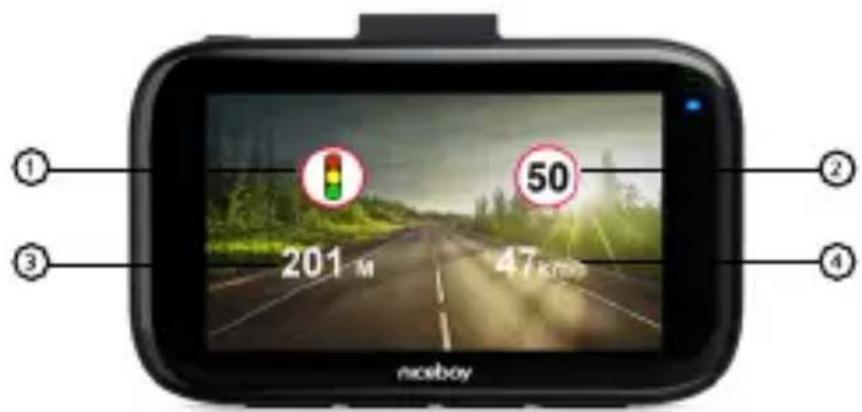

Upozornění: na radary je doprovázeno zvukovým signálem (v případě zapnutí funkce Zvukové signály) a pomocí zobrazení na displeji (v případě zapnutého displeje a pokud je v menu kamery zapnutá funkce Radary):

1. Typ radaru
2. Maximální povolená rychlost v místě radaru
3. Vzdálenost k radaru
4. Aktuální rychlost vozidla

GPS

GPS modul se nachází na dodávaném USB kabelu. Pro správnou funkci GPS je nutné modul umístit tak, aby měl přímý výhled na oblohu – pro připevnění na sklo automobilu využijte dodávanou nálepku. V případě vyhřívání čelního skla nebo pokovaného čelního skla není funkce GPS zaručena. Kabel s GPS modulem připojte ke kameře pomocí USB na kameře (5) a druhou částí k napájení v automobilu. GPS na kameře je funkční jen v případě zapnutého napájení.

GPS PŘEHRÁVAČ

Instalační soubor pro GPS přehrávač si stáhněte z webu www.niceboy.cz v sekci podpora. Spustíte instalační soubor v PC a postupujte dle pokynů na obrazovce. Dle aktuálně přehrávaného videa, které bylo kamerou nahráno, zobrazuje přehrávač trasu vozidla na mapě, souřadnice a rychlost.

Upozornění: po nainstalování GPS přehrávače je nutné první spuštění v PC provést jako správce (kliknutím na ikonu přehrávače pomocí pravého tlačítka myši a „spustit jako správce“).

GPS přehrávač lze instalovat na PC se systémem Windows 8.1 a novějším. Pro plynulé přehrávaní videa v přehrávači doporučujeme zkopírovat videa z paměťové karty na disk v PC. Přehrávač nepodporuje videa nahraná s kodekem H.265.

MICROSD KARTA

Vyberte si značkovou microSD kartu s rychlým zápisem videa (typ UHS-I U3 a rychlejší) s maximální kapacitou 128GB. Před prvním použitím v kameře je nutné kartu zformátovat v PC na systém souborů FAT32 (formátování paměťové karty vymaže veškerá data na kartě). Paměťovou kartu vkládejte do kamery PINy otočenými směrem k displeji kamery.

Doporučení: paměťovou kartu pravidelně formátujte v PC, aby se předešlo problémům při zapisování videa. V případě každodenního používání kamery, kartu zformátujte alespoň jednou za měsíc.

Více informací o používání paměťové karty a jejím formátování Vám podá výrobce vybrané paměťové karty.

AUTOMATICKÉ ZAPNUTÍ/VYPNUTÍ KAMERY

V okamžiku, kdy kamera detekuje nabíjení, tak se automaticky zapne a spustí nahrávání (je nutné mít vloženou paměťovou kartu). Když je kamera odpojena od napájení, tak ukončí nahrávání videa a vypne se.

NAPÁJENÍ KAMERY

Kameru lze ke zdroji energie připojit pomocí adaptéru do auta (součást prodejního balení), případně pomocí USB kabelu připojeného k PC či adaptéru pro nabíjení mobilního telefonu. Lze využít také powerbanku. Pro funkci GPS je nutné kameru připojit k napájení jen pomocí dodávaného originálního kabelu s GPS.

Upozornění: kamera není vybavena baterií, ale superkondenzá-torem, který je bezpečnější z pohledu využití v autě (nedochází k jeho poškození vlivem změny teplot, lépe snáší jak mrazy, tak vysoké teploty). Z tohoto důvodu je možné kameru využívat jen při permanentním připojení k napájení.

PŘIPOJENÍ KAMERY K PC

Datový USB kabel (není součást balení) připojte do miniUSB portu kamery a druhým koncem do USB v PC. Po připojení k PC budete mít na výběr tyto režimy:

1. Úložiště: je možné spravovat soubory, které jsou uložené na paměťové kartě (kamera se chová jako externí úložiště)
2. PC kamera: lze využít jako kameru v programech, které umožňují připojení externí kamery (nelze využít mikrofon).

Upozornění: podporované systémy jsou Windows 8 a novější a MacOS 11 a novější.

PŘIPOJENÍ KAMERY K TELEFONU POMOCÍ WIFI

Do Vašeho telefonu si (zdarma) nainstalujte aplikaci LuckyCam (v Appstore pro iOS i Google play pro Android). Po nainstalování aplikaci nespouštějte a postupujte dle pokynů:

1. Zapněte Wi-Fi v kameře pomocí položky v menu.
2. Otevřete nastavení Wi-Fi v mobilním telefonu a při-pojte se k síti kamery (jméno: PILOT Q9 RADAR, heslo: 1234567890).
3. Až se připojíte k síti, tak spustíte aplikaci a můžete začít ovládat kameru pomocí telefonu.

Upozornění: před použitím aplikace v nastavení telefonu povolte všechna oprávnění aplikace, vypněte „datové připojení“ mobilního telefonu a ponechte zapnutou pouze Wi-Fi. Aplikaci lze instalovat pouze na mobilní telefony s verzí iOS 8.0 a novější a na zařízení s verzí Android 6.0 a novější.

OBSAH PRODEJNÍHO BALENÍ

Kamera do auta Niceboy PILOT Q9 RADAR

Přísavný držák na sklo

Objektiv: celoskleněný 6G, 170°

Světelnost objektivu: f/1,8

Rozlišení videa: 4K 30fps (interpolovaně), 2K 30fps, 1080p 60fps, 1080p 30fps

Formát videa: MP4, H.264 (pro 2K a 1080p video)/H.265 (pro 4K video)

Rozlišení fotografií: max. 12MPx

Displej: 3" IPS

GPS: ano

Wi-Fi: ano

Paměťová karta: microSD, UHS-I U3, max. 128GB, formát FAT32 (karta není součástí prodejního balení)

Baterie: ne

Superkondenzátor: ano

Provozní teplota: 0 °C až +55 °C

Nabíjecí adaptér: výstupní napětí 5V, vstupní napětí 12-24V, výstupní proud 2A

Rozměry kamery

(Š x V x H): 89,6 x 57,4 (128 s držákem) x 36,6 mm

Hmotnost kamery: 86 g

Hmotnost přísavného

držáku: 25 g

Tento výrobek splňuje veškeré základní požadavky směrnic EU na něj kladené.

INFORMACE PRO UŽIVATELE K LIKVIDACI ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ (DOMÁCNOSTI)

Uvedený symbol na výrobku nebo v průvodní dokumentaci znamená, že použité elektrické nebo elektronické výrobky nesmí být likvidovány společně s komunálním odpadem. Za účelem správné likvidace výrobku jej odevzdejte na určených sběrných místech, kde budou přijata zdarma. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáhá prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty. Informace pro uživatele k likvidaci elektrických a elektronických zařízení

(firemní a podnikové použití).

Za účelem správné likvidace elektrických a elektronických zařízení pro firemní a podnikové použití se obraťte na výrobce nebo dovozce tohoto výrobku. Ten vám poskytne informace o způsobech likvidace výrobku a v závislosti na datu uvedení elektrozařízení na trh vám sdělí, kdo má povinnost financovat likvidaci tohoto elektrozařízení. Informace k likvidaci v ostatních zemích mimo Evropskou unii. Výše uvedený symbol je platný pouze v zemích Evropské unie. Pro správnou likvidaci elektrických a elektronických zařízení si vyžádejte podrobné informace u Vašich úřadů nebo prodejce zařízení.

OPIS A FUNKCIE

Rozlíšenie: nastavenie rozlíšenia nahrávaného video (video v rozlíšení 4K sa vždy nahráva s použitím kodeku H.265).

hodnota, tým je video tmavšie.

Napájací kábel s integrovaným modulom GPS

Návod

ŠPECIFIKÁCIE NICEBOY PILOT Q9 RADAR

Čip: Novatek 96670

Snímač: Sony IMX335

Superkondenzátor: áno

Nabíjací adaptér: výstupné napätie 5 V, vstupné napätie 12 – 24 V, výstupný prúd 2 A

Rozmery kamery

(Š × V × H): 89,6 × 57,4 (128 s držiakom) × 36,6 mm

Hmotnost kamery: 86 g

Hmotnost prísavného

držiaka: 25 g

(Firemné a podnikové použitie)

Szuperkondenzátor: igen
