NÁVOD K OBSLUZE PILOT Q2 WiFi Niceboy

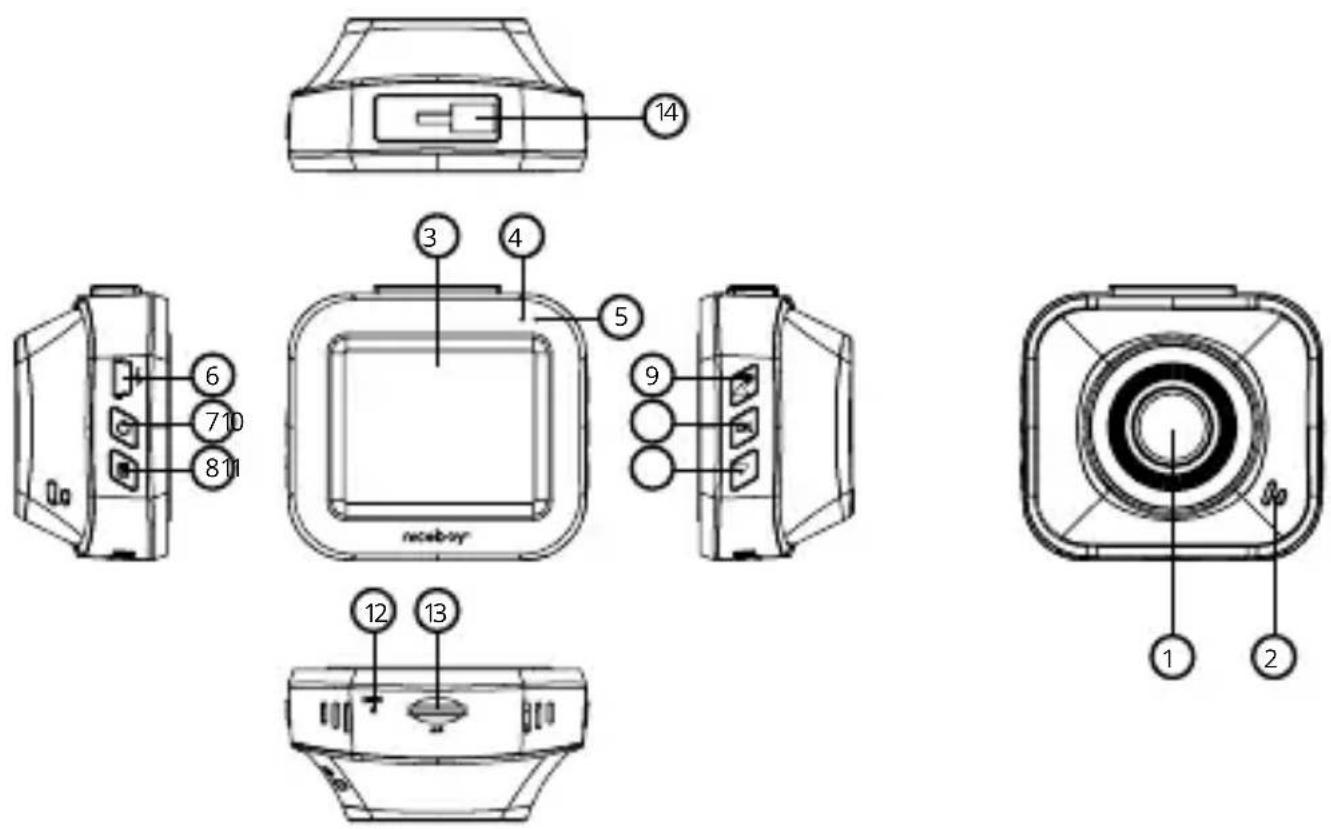

1. Objektiv – slouží pro zachycení videa a fotografií.

2. Mikrofon a reproduktor – ruchový mikrofon slouží pro zachycení zvuků, mikrofon slouží pro reprodukci.

3. Displej - 2" displej kamery.

4. Provozní dioda – u zapnuté kamery svítí modře, při nahrávání bliká modře.

5. Dioda nabíjení – při připojení k napájení se rozsvítí červeně. Po úplném nabití baterie dioda zhasne.

6. miniUSB – slouží pro připojení ke zdroji napájení a pro připojení k PC.

7. Tlačítko zapnutí/vypnutí – dlouhým stiskem zapnete/vypnete kameru. Krátkým stiskem u zapnuté kamery vypnete displej (nemá vliv na nahrávání videa). Displej můžete opět aktivovat zmáčknutím libovolného tlačítka na kameře.

8. Tlačítko menu/Změna módů/Nouzové nahrávání – dlouhým stiskem v pohotovostním režimu (zapnutá kamera nenahrává video a není otevřeno menu kamery) se dostanete do menu nastavení videa/fotografií (dle zvoleného módu) a dalším stiskem do nastavení kamery. Krátkým stiskem v pohotovostním režimu přepínáte mezi módem

nahrávání videa, módem pořízení fotografie a módem přehrávání videa. Dlouhým stiskem v módu přehrávání videa je možné se dostat k nabídce vymazání videa či jeho ochraně proti nechtěnému vymazá- ní. Stiskem během nahrávání videa spustíte nouzové nahrávání – tato funkce uzamkne video proti nechtěnému vymazání. Takové video se nevymaže ani v případě zaplnění paměťové karty.

1. Tlačítko nahoru/Wi-Fi – krátkým stiskem slouží pro pohyb v menu kamery. Dlouhým stiskem v pohotovostním režimu zapne/vypne Wi-Fi.
2. Tlačítko OK - stiskem v menu potvrdíte vybranou položku. V módu videa spustíte/vypnete nahrávání videa. V módu fotografie stiskem vyfotíte fotografii.
3. Tlačítko dolů/Mikrofon - krátkým stiskem slouží pro pohyb v menu kamery. Stiskem v pohotovostním režimu zapne/vypne mikrofon.
4. Reset – v případě potřeby provede restart kamery.
5. SD slot – slouží pro vložení paměťové karty
6. Vstup pro držák – slouží pro upevnění držáku na sklo

NASTAVENÍ JAZYKA MENU KAMERY

Připojte kameru ke zdroji nabíjení. Po zapnutí kamery dlouze zmáčkněte tlačítko (8) pro vstup do menu kamery, následně tlačítko (8) zmáčkněte krátce pro vstup do nastavení kamery. Pomocí tlačítka (11) přejděte na položku „Language“ a potvrdťe tlačítkem OK (10). Zde si vyberte vámi preferovaný jazyk menu kamery a potvrdťe tlačítkem OK (10).

NASTAVENÍ V MÓDU VIDEO

Rozlišení: nastavení rozlišení nahrávaného videa.

Expozice: nastavení kompenzace expozice. Čím vyšší kladná hodnota, tím světlejší video a čím nižší záporná hodnota, tím tmavší video.

Detekce pohybu: V případě, že kamera zaznamená pohyb před kamerou, tak spustí nahrávání (platí pro zapnutou funkci), pokud pohyb ustane, nahrávání se vypne. Tuto funkci používejte pouze u stojícího vozidla.

Detekce pohybu je funkční pouze v případě, kdy je kamera zapnutá a je vypnutá funkce videosmyčka.

Videosmyčka: nastavuje cyklické nahrávání, tedy časové úseky, ve kterých se budou nahrávat videa. Při zaplnění paměťové karty se začnou přemazávat nejstarší záznamy (mimo uzamknutých videí pořízených v nouzovém nahrávání).

Záznam zvuku: zapíná/vypíná mikrofon kamery.

Označení datem: zapíná/vypíná možnost vložení informace o datumu a času do videa.

NASTAVENÍ KAMERY

G-Senzor: nastavení intenzity G-Senzoru. G-Senzor zaznamenává otrésy a u nahrávaného video automaticky spouští nouzové nahrávání (uzamkne video proti vymazání).

Parkovací mód: u zapnuté funkce se kamera zapne a spustí nahrávání, když G-Senzor zaznamená otřesy (je nutné, aby byl G-Senzor zapnutý).

Frekvence: nastavení frekvence (50Hz pro Evropu, 60Hz pro USA).

Spořič displeje: nastavuje čas, po kterém se vypne displej (nemá vliv na nahrávání videa).

Automatické vypnutí: nastavení automatického vypnutí kamery v době nečinnosti (kamera nenahrává video).

Akustické signály: zapíná/vypíná zvuk tlačítek a zvuk zapnutí/vypnutí kamery.

Datum/Čas: nastavení datumu a času.

WIFI SSID: nastavení jména Wi-Fi

WIFI heslo: nastavení hesla pro Wi-Fi

Formát: vymaže veškerá data na paměťové kartě

Výchozí nastavení: navrácení kamery do továrního nastavení.

Verze: informace o firmwaru kamery.

NASTAVENÍ V MÓDU FOTOGRAFIÍ

Rozlišení fotografií: nastavení rozlišení pořizovaných fotografií.

Expozice: nastavení kompenzace expozice. Čím vyšší kladná hodnota, tím světlejší fotografie a čím nižší záporná hodnota, tím tmavší fotografie.

Kvalita: nastavení kvality pořizovaných fotografií.

Sériové snímání: zapíná/vypíná funkci pro vytvoření několika snímků v řadě za sebou.

Ostrost: nastavení ostrosti pořizovaných fotografií.

ISO: nastavení hodnot ISO.

Stabilizace: zapíná/vypíná digitální stabilizaci při focení.

Vyvážení bílé: nastavení vyvážení bílé pro fotografovanou scénu.

PŘÍSAVNÝ DRŽÁK NA SKLO

Držák umístěte do vstupu (14). Z držáku sejměte ochranou fólii, které chrání lepící část. Držák pomocí lepící části umístěte na sklo automobilu. Pro změnu sklonu a otočení kamery v držáku povolte matici držáku a držák dejte do požadované polohy. Následně matici dotáhněte tak, aby držák seděl pevně na svém místě. Pro sundání kamery z držáku zmáčkněte západku na držáku a kameru vysuňte směrem doleva.

Upozornění: nalepovací držák kamery umistujte pouze na sklo automobilu, které bylo řádně očištěno (odmaštěno) a je zcela suché. Nejlepších výsledků přichycení dosáhnete při teplotách kolem 20°.

MICROSD KARTA

Vyberte si značkovou microSD kartu (typ UHS-I U1 a rychlejší) s maximální kapacitou 32GB. Před prvním použitím v kameře je nutné paměťovou kartu zformátovat v PC na systém souborů FAT32 (formátování paměťové karty vymaže veškerá data na kartě). Paměťovou kartu vkládejte do kame-ry PINy otočenými směrem k displeji kamery.

Doporučení: paměťovou kartu pravidelně formátujte v PC, aby se předešlo problémům při zapisování videa. V případě každodenního používání kamery, kartu zformátujte alespoň jednou za měsíc.

Více informací o používání paměťové karty a jejím formátování Vám podá výrobce vybrané paměťové karty.

AUTOMATICKÉ ZAPNUTÍ/VYPNUTÍ KAMERY

V okamžiku, kdy kamera detekuje nabíjení, tak se automaticky zapne a spustí nahrávání (je nutné mít vloženou paměťovou kartu). Když je kamera odpojena od napájení, tak ukončí nahrávání videa a vypne se.

NAPÁJENÍ KAMERY

Kameru lze ke zdroji energie připojit pomocí nabíjecího adaptéru do auta (součást prodejního balení), případně pomocí USB kabelu připojeného k PC či adaptéru pro nabíjení od mobilního telefonu. Kameru lze nabíjet také pomocí powerbanky.

POUŽITÍ KAMERY NA BATERII (MIMO NAPÁJENÍ)

Kamera má záložní baterii, které je primárně určena pro parkovací režim. Kamera je určena pro nahrávání při permanentním připojení k napájení. V případě použití kamery na baterii je nutné, aby baterie byla před použitím plně nabitá. Výdrž na baterii bez připojeného napájení je cca 25 minut s vypnutým displejem a vypnutou Wi-Fi. Pokud chcete kameru použít mimo připojení ke zdroji energie, je nutné ji vždy zapnout až po odpojení od napájení pomocí tlačítka (7).

PŘIPOJENÍ KAMERY K PC

Datový USB kabel připojte do miniUSB portu kamery (6) a druhým koncem do USB v PC. Po připojení k PC budete mít na výběr tyto režimy:

1. Úložiště: je možné spravovat soubory, které jsou uložené na pamětové kartě (kamera se chová jako externí úložiště)
2. PC kamera: lze využít jako kameru v programech, které umožňují připojení externí kamery (nelze využít mikrofon).
3. Nabíjení: kamera se bude nabíjet.

Upozornění: podporované systémy jsou Windows 8 a novější a MacOS 11 a novější.

PŘIPOJENÍ KAMERY K TELEFONU POMOCÍ WIFI

Do Vašeho telefonu si (zdarma) nainstalujte aplikaci GoPlus Cam (v Appstore pro iOS i Google play pro Android). Po nainstalování aplikaci nespouštějte a postupujte dle pokynů:

1. Zapněte Wi-Fi dlouhým stiskem tlačítka (9) na kameře.
2. Otevřete nastavení Wi-Fi v mobilním telefonu a připojte se k síti kamery (jméno: PILOT Q2, heslo: 12345678).
3. Až se připojíte k síti, tak spustte aplikaci a můžete začít ovládat kameru pomocí telefonu.
4. Wi-Fi na kameře vypnete dlouhým stiskem tlačítka (9).

Upozornění: před použitím aplikace v nastavení telefonu povolte všechna oprávnění aplikace, vypněte „datové připojení“ mobilního telefonu a ponechte zapnutou pouze Wi-Fi. Aplikaci lze instalovat pouze na mobilní telefony s verzí iOS 8.0 a novější a na zařízení s verzí Android 6.0 a novější.

OBSAH PRODEJNÍHO BALENÍ

Kamera do auta Niceboy PILOT Q2 WIFI

Nalepovací držák na sklo

Rozlišení videa: 1920 x 1080i, 1280 x 720p

Formát videa: AVI, H.264

Max. rozlišení fotografií: 12MPx

Displej: 2"

Paměťová karta: microSD karta, UHS-I U1,

max. 32GB, formát FAT32

(karta není součástí

prodejního balení)

Baterie: Li-lon, 150 mAh (baterie je

určena pro parkovací mód)

Provozní teplota: 0°C až +55°C

Wi-Fi: ano

Nabíjecí adaptér do auta: výstupní napětí: 5V, vstupní

napětí 23–24V,

výstupní proud 1,1A

Rozměry kamery (Š x V x H): 63 x 58 (104 s držákem) x 32 mm

Hmotnost kamery: 50 g

Hmotnost držáku: 13 g

Tento výrobek splňuje všechny základní požadavky směrnic EU na něj kladené.

Manuál ke stažení v elektronické podobě najdete na www.niceboy.eu v sekci podpora. Tímto RTB Media s.r.o. prohlašuje, že typ rádiového zařízení PILOT Q9 RADAR je v souladu se směrnicí 2014/53/EU, 2014/30/EU, 2014/35/EU a 2011/65/EU. Úplné znění EU prohlášení o shodě je k dispozici na těchto internetových stránkách: https://niceboy.eu/cs/podpora/prohlaseni-o-shode-mM38CtmYvX693IHwvu4CWpk3vjGrvnC

INFORMACE PRO UŽIVATELE K LIKVIDACI ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ (DOMÁCNOSTI)

Uvedený symbol na výrobku nebo v průvodní dokumentaci znamená, že použité elektrické nebo elektronické výrobky nesmí být likvidovány společně s komunálním odpadem. Za účelem správné likvidace výrobku jej odevzdejte na určených sběrných místech, kde budou přijata zdarma. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáhá prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národnmi předpisy uděleny pokuty. Informace pro uživatele k likvidaci elektrických a elektronických zařízení (firemní a podnikové použití)

Za účelem správné likvidace elektrických a elektronických zařízení pro firemní a podnikové použití se obratte na výrobce nebo dovozce tohoto výrobku. Ten vám poskytne informace o způsobech likvidace výrobku a v závislosti na datu uvedení elektrozařízení na trh vám sdělí, kdo má povinnost financovat likvidaci tohoto elektrozařízení. Informace k likvidaci v ostatních zemích mimo Evropskou unii. Výše uvedený symbol je platný pouze v zemích Evropské unie. Pro správnou likvidaci elektrických a elektronických zařízení si vyžádejte podrobné informace u Vašich úřadů nebo prodejce zařízení.
