Typ produktu	Digitální pozemní přijímač (DVB-T2)
Model	Tesla TE-343
Rozměry	Přibl. 115 x 75 x 28 mm
Hmotnost	Přibl. 180 g
Napájení	5V DC, 1,5A (přes externí adaptér)
Spotřeba v pohotovostním režimu	< 1 W
Tuner	DVB-T2/T, MPEG-2/4, H.264/H.265
Paměť kanálů	Až 800 stanic
Video výstupy	HDMI (1080p/1080i/720p/576p/576i), SCART (CVBS/RGB)
Audio výstup	HDMI, digitální audio (SPDIF) přes SCART? (neuvedeno)
USB port	USB 2.0 Host (max 500 mA) pro přehrávání médií a nahrávání
Síť	Ethernet RJ-45 (10/100 Mbps), volitelná Wi-Fi přes externí adaptér
Podpora médií	Video, Hudba, Obrázky přes USB; DLNA
Nahrávání	PVR na USB disk (Timeshift a plánované nahrávání)
Elektronický programový průvodce	7denní EPG
Rodičovská kontrola	Ano (chráněno heslem)
Jazyky	Vícejazyčné OSD, audio, titulky
Příslušenství	Dálkový ovladač, HDMI kabel, 2x AAA baterie, manuál
Údržba	Čistěte měkkým suchým hadříkem; nepoužívejte kapaliny
Bezpečnost	Neotevírejte zařízení; žádné součásti opravitelné uživatelem; chraňte před vlhkostí
Náhradní díly / Opravy	Kontaktujte prodejce nebo autorizované servisní středisko

Často kladené otázky - TE‒343 TESLA

Jak poprvé nastavit Tesla TE-343?

Připojte anténu k RF IN, připojte HDMI k TV a zapněte. Postupujte podle instalačního průvodce: vyberte jazyk, zemi a spusťte vyhledávání kanálů.

Jak mohu automaticky vyhledávat kanály?

Přejděte do Menu > Vyhledávání stanic > Automatické vyhledávání. Přijímač naskenuje všechny kanály a uloží je. Poznámka: tím se vymaže stávající seznam kanálů.

Proč po skenování nevidím žádné kanály?

Ujistěte se, že je anténa správně připojena a napájena (pokud je použit zesilovač, povolte Napájení antény 5V v nabídce vyhledávání). Také zkontrolujte, zda jste vybrali správnou zemi.

Jak nastavím rodičovskou kontrolu?

Přejděte do Nastavení systému > Rodičovská kontrola. Zadejte výchozí heslo 000000 pro nastavení věkového limitu. Uzamčené kanály vyžadují pro zobrazení heslo.

Mohu nahrávat televizní pořady?

Ano, připojte USB disk k USB portu. Pak přejděte do USB > Správa PVR pro povolení timeshiftu a nastavení možností nahrávání. Stiskněte ● na dálkovém ovladači pro nahrávání.

Jak aktualizuji software?

Stáhněte aktualizační soubor na USB disk. Vložte jej, přejděte do Nastavení systému > Upgrade softwaru a vyberte USB. Alternativně se připojte k internetu a použijte možnost aktualizace přes síť.

Dálkový ovladač nefunguje. Co mám dělat?

Zkontrolujte baterie (součástí). Ujistěte se, že mezi ovladačem a přijímačem nejsou překážky. Párování je automatické; není třeba žádné nastavení. Pokud stále nefunguje, zkuste resetovat přijímač.

Jak změním audio jazyk?

Stiskněte AUDIO na dálkovém ovladači. Pomocí šipek vyberte jazyk a stiskněte OK. Můžete také nastavit preferované jazyky v Nastavení OSD > První/Druhý audio jazyk.

Jak provedu obnovení továrního nastavení?

Přejděte do Nastavení systému > Obnovení továrního nastavení. Zadejte heslo (výchozí 000000) a potvrďte. Všechny kanály a nastavení budou vymazány.

Mohu připojit přijímač k internetu?

Ano, použijte ethernetový kabel do portu LAN. Pro Wi-Fi připojte externí Wi-Fi adaptér (není součástí) do USB portu, poté přejděte do Nastavení sítě pro vyhledání sítí.

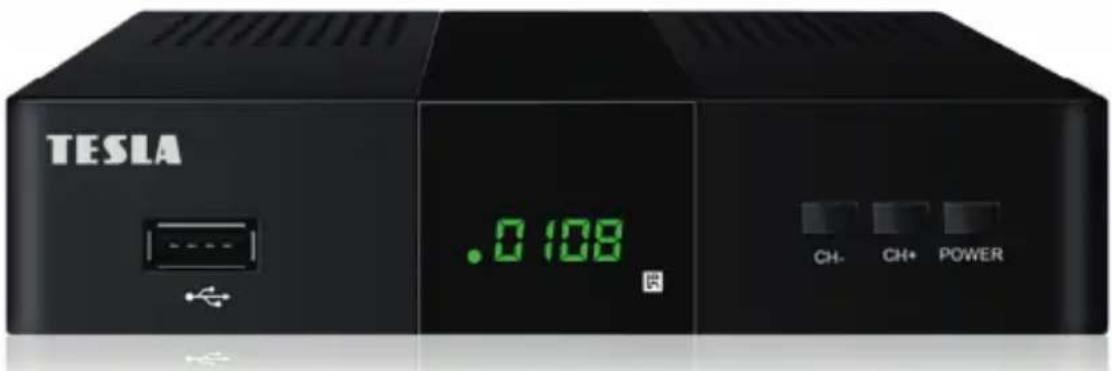

NÁVOD K OBSLUZE TE‒343 TESLA

Přijímač digitálního vysílání | DVB-T2

Návod k obsluze CZ / SK / EN / PL

BEZPEČNOSTNÍ POKYNY A PARAMETRY

Před použitím si pečlivě přečtěte tuto příručku.

Technické specifikace a provozni postupy uvedené v této přiručce podléhají změnám bez předchozího upozornění.

V případě jakýchkoliv dotazů po dobu užívání se obratte na výrobce.

Vážený zákazníku,

Děkujeme Vám za zakoupení výrobku osvědčené značky TESLA.

Před prvním použitím si prosím pečlivě přečtěte tento návod. Bude Vám dobrým průvodcem při seznámení s Vaším novým přístrojem.

Přejeme si, aby Vám STB TESLA byl přijemným společníkem.

Data a rady použité v tomto návodu mohou podlehnout budoucim změnám a vylepšením a jsou platná k vydání jeho aktuální verze, v Únoru 2022. Děkujeme za pochopení.

www.tesla-electronics.eu

OBSAH BALENÍ

1. Přístroj

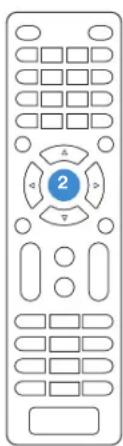

2. Dálkové ovládání
3. Návod k obsluze
4. HDMI kabel
5. 2x AAA baterie

1 Obecné vlastnosti 6
2. Přehled 7
2.1 Přední strana přijimače 7
2.2 Zadní strana přijímače 7
2.3 Dálkový ovladač 8
3. Menu přilímače
4. Program 10
4.1 Editace seznamu stanic 10
4.2 Ovládání hlasitosti 10
5. Obraz 11
5.1 Poměr stran obrazu 11
5.2 Rozlišení obrazu na HDMI konektoru 11
5.3 Formát TV obrazu 11
5.4 TV-SCART 11
5.5 Nastaveni OSD 11
6. Vyhledávání stanic 12
6.1 Pouze volné FTA-Free to air 12
6.2 Automatické vyhledávání 12
6.3 Ruční vyhledávání 12
6.4 Země 12
6.5 Napájení anténního zesilovače 5V 12
6.6 Automatická aktualizace stanic 12
7. Čas 13
7.1 Region a čas 13
7.2 Režim spánku / Usínání (Hod.) 13
7.3 Nastavení časovače 13
7.4 Zapnutí/vypnutí napájení 13
8. Nastavení OSD 14
8.1 Jazyk OSD 14
8.2 Jazyk EPG 14
8.3 Jazyk titulků 14
8.4 Jazyk TTX 14
8.5 První jazyk zvuku 14
8.6 Druhý jazyk zvuku 14
8.7 Zvukový ponis AD 14
8.8 Digital Audio 14
0. Nostavení systémy 15
9. Nastavení systemu 15 0.1 Podlěovský zámok 15
9.1 Rodicovsky Zánek 15 8.2 Nostavacízályk² 15
9.2 Nastavení zamku 9.3 Tavírní nastavení 15
9.3 Tovarni nastaveni 15
9.4 Informace o systemu 15
9.5 Aktualizace softwaru 15
9.6 Nastaveni internetove site 15
10. USB-Mediální centrum 16
10.1 Mediální centrum
10.2 Nahrávky 16
10.3 Možnosti rekordéru 16
10.4 Internet 16
10.5 DLNA 16

1. OBECNÉ VLASTNOSTI

• DVB-T2 kompatibilní (MPEG-II / MPEG-IV / H.264/H.265)
- Konverze PAL/NTSC
- Paměť na 800 stanic
- Podpora 8 oblibených skupin a rodičovského zámku
- Podpora vicejazyčné nabídky
- Podpora vicejazyčného zvuku
- Podpora DVB Titulků
- 7denní elektronický programový průvodce (EPG)
- Teletext
- Rozhrani USB 2.0

2. PŘEHLED

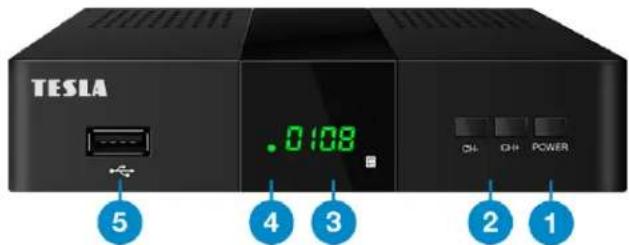

2.1 PŘEDNÍ STRANA PŘIJÍMAČE

1. POWER: Přepnete přijímač mezi provozním a pohotovostním režímem.
2. CH+/CH-: Změníte stanici, nebo změňte položku v menu nabídky přijímače.
3. DISPLAY: Zobrazuje číslo navolené stanice. V pohotovostním režimu zobrazuje místní čas.
4. SIGNAL LED: Indikátor prítomnosti signálu.
5. HOSTITELSKÝ PORT USB 2.0: Port USB 2.0 pro připojení úložiště. Napájení max. 500mA.

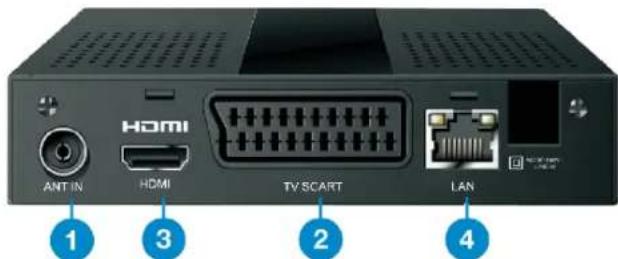

2.2 ZADNÍ STRANA PŘIJÍMAČE

1. RF IN: Konektor pro připojení antény.
2. TV SCART: Analogový způsob připojení k televizoru pomocí kabelu SCART.
3. HDMI: Připojte se k televizoru pomocí kabelu HDMI.
4. LAN: Slouži k připojení k internetu pomoci ethernetového-LAN kabelu.

2. PŘEHLED

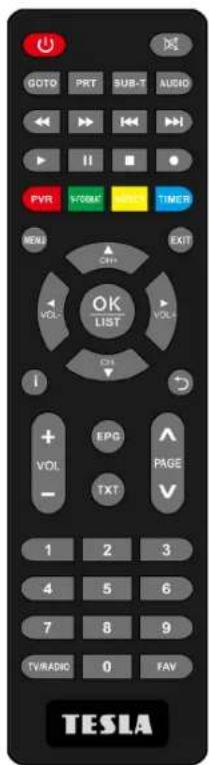

2.3 DÁLKOVÝ OVLADAČ

1. ⏻ Přepne přijímač mezi provozním

a pohotovostním režimem.

1. Ztlumí zvuk.

2. GOTO: Přejít na zvolený čas záznamu.

4: PRT: Nastavení možnosti opakování záznamu.

1. SUB-T: Zobrazí seznam dostupných jazyků titulků.

2. AUDIO: Zobrazi seznamu dostupných zvuků.

3. ◀◀/▶▶ Posun vzad / Posun vpřed.

4. |◀◀ / ▶▶| Přeskočit na další nahrávku.

5. ▶ Play.

6. II Pauza/Přejde na funkci časového posunu.

7. ■ Zastaví nahrávání a přehrávání.

8. • Záznam pořadu.

9. PVR: Prímý prístup k seznamu nahrávek.

10. V-FORMAT: Slouží pro změnu rozlišení obrazu na HDMI konektoru.

11. ASPECT: Slouží pro změnu formátu obrazu.

12. TIMER: Přimý přístup k seznamu časovače.

13. MENU: Aktivuje hlavní nabídku přijímače.

14. EXIT: Ukončí aktuální nabídku krok za krokem.

15. VOL◀ / VOL▶: Změna hlasitosti v režimu sledování, v nabídce se pohybujte doleva a doprava.

16. CH▲ / CH▼: Změna stanice, pohybujte se nahoru/dolů v nabídce.

17. OK: Aktivuje zvýrazněné podmenu v režimu menu a zobrazíte seznam stanic v režimu prohlížení.

18. INFO: Zobrazi informace o programu.

19. ←: Přepne na předchozí sledovanou stanici.

20. VOL+ - : Zvýšení /snížení hlasitosti.

21. EPG: Elektronický programový průvodce.

22. TXT: Zobrazí teletext pokud je dostupný.

23. PAGE ▲ / ▼: Stránkováni v menu.

24. NUMERICKÁ TLAČÍTKA (0 \~ 9): Zadejte číslo TV / rozhlasové stanice, nebo číslo možnosti nabídky.

25. TV/RADIO: Změna seznamu TV/Rádio stanic.

26. FAV: Zobrazí seznam oblíbených stanic, který jste nastavili dříve.

3. MENU PŘIJÍMAČE

Po prvním zapnutí přijímače vás uvítá instalační průvodce. Připojte anténní kabel pomocí konektoru pro připojení antény (obr. 2.2/1). Vyberte postupně Jazyk OSD, zemi použití, zda vyhledat nekódované stanice (FTA), zda chcete aktivovat 5V na anténním konektoru pro napájení anténního zesilovače. Na posledním rádku „Vyhledávání stanic“ stiskněte tl. OK na dálkovém ovladačí pro zahájení vyhledávání.

Poznámka: Výchozí heslo přijímače je 000000.

Hlavní menu: Stisknutim tlačitka MENU se otevře hlavní nabidka přijimače.

4. PROGRAM

4.1 EDITACE SEZNAMU STANIC

Nejdříve na dálkovém ovladači pomocí tlačítka TV/R vyberte ve kterém seznamu stanic chcete provádět úpravy. Pomocí numerických tlačítek 1 až 5 na ovladači vyberte jednu z možností:

1. DEL - mazání stanic ze seznamu.
2. MOVE - přesun stanic v seznamu. Vyberte stanici v seznamu a stiskněte tl. OK. Následně se v řádku zobrazí symbol dvou červených šipek. Pomocí navigačních kláves přesuňte stanící na novou pozlicl a znovu stiskněte tl. OK pro uložení.
3. SKIP - označte stanice které nebudou zobrazeny když přepínáte stanice pomocí navigačních kláves. Dojde k jejich preskočení.
4. LOCK - zde můžete uzamknout stanice. Pro jejich zobrazení bude vyžadováno zadat heslo přijímače.
5. FAV - zde můžete vytvářet vlastní oblibené seznamy stanic.

4.2 ROZSAH HLASITOSTI

Při volbě „Jednotné“ bude regulace hlasitosti jednotná pro všechny stanice. Při volbě „Stanice“ bude hlasitost nastavována na každou stanici individuálně.

5. OBRAZ

5.1 POMĚR STRAN OBRAZU

Nastavte formát zobrazení podle poměru stran obrazovky. Vyberte režim 4:3 nebo 16:9 podle typu televizoru.

5.2 ROZLIŠENÍ OBRAZU NA HDMI KONEKTORU

Nastavte rozlišení obrazu na HDMI konektoru v rozsahu 1080p, 1080i, 720p, 576i nebo 576p.

5.3 FORMÁT TV OBRAZU

Výchozí hodnota je PAL.

5.4 TV-SCART

Zde můžete nastavit typ videovýstupu SCART konektoru. CVBS-RGB.

5.5 NASTAVENÍ OSD

Můžete nastavit Transparentnost, Jas, Barvu, Kontrast obrazu a Časový limit zobrazení OSD.

6. VYHLEDÁVÁNÍ STANIC

6.1 POUZE VOLNÉ-FTA-FREE TO AIR

Zvolte zda má přijímač vyhledat jen nekódované stanice. Použijte tlačitka ◀/▶.

6.2 AUTOMATICKÉ VYHLEDÁVÁNÍ

Automaticky vyhledá a uloží dostupné stanice.

Nové vyhledávání vymaže stávající seznam stanic.

6.3 RUČNÍ VYHLEDÁVÁNÍ

V této nabídce můžete ručně vyhledat stanice z navoleného kanálu.

6.4 ZEMĚ

Zvolte zemi v které bude přijímač použiván.

6.5 NAPÁJENÍ ANTÉNNÍHO ZESILOVAČE 5V

V této nabídce můžete zapnout nebo vypnout napájení 5V pro anténní zesilovač.

Napětí 5V bude dostupné na anténním konektoru. Nezapínejte toto napájení

v případě, kdy žádný zesilovač nepoužíváte!

6.6 AUTOMATICKÁ AKTUALIZACE STANIC

7. ČAS

7.1 REGION A ČAS

Zvolte zda bude čas přijímače nastaven automaticky z vysílání, či jej nastavíte ručně. Dále máte možnost nastavit „Letní čas“.

7.2 USÍNÁNÍ

V této nabídce můžete nastavit dobu po jaké přijímač přejde automaticky do pohotovostního režimu.

Automaticky zaznamená na připojený USB disk, nebo přehraje program podle seznamu událostí časovače, který zde nastavíte.

1. Stiskněte zelené tlačítko pro nastavení časovače. Zvolte režim „Zaznamenat-PVR” nebo jen „Přehrát“. Zadejte dále potřebné parametry a stiskněte tlačítko OK pro uložení časovače.

2. Úprava či mazání časovače. V nabídce Časovač událostí zvýrazněte jednu událost, stiskněte červené nebo modré tlačítko a zrušte jeden či všechny časovače. S tiskem Žlutého tlačítka můžete časovač upravit.

7.4 ZAPNUTÍ / VYPNUTÍ NAPÁJENÍ

V této nabídce můžete nastavit čas automatického zapnutí či vypnutí přijímače.

8. NASTAVENÍ OSD

Tip: Zde můžete nastavit všechna nastavení stisknutím tlačítka ◀/▶.

8.1 JAZYK OSD

Nastavte jazyk nabidky.

8.2 JAZYK EPG

Nastavte jazyk EPG-programového průvodce.

8.3 JAZYK TITULKÜ

Nastavte jazyk titulků.

8.4 JAZYK TXT

Nastavte jazyk TXT.

8.5 PRVNÍ JAZYK ZVUKU

Nastavte jazyk, který bude preferovaný jako druhý v pořadí.

8.7 ZVUKOVÝ (DOPROVODNÝ) POPIS SCÉNY PRO NEVIDOMÉ

Zde můžete aktivovat přídavný zvukový popis. Zvuk bude dostupný jen pokud bude vybranou stanici vysilán.

8.8 DIGITAL AUDIO

Zde můžete nastavit formát digitálních audio dat dle potřeb domácího audio systému.

9. NASTAVENÍ SYSTÉMU

9.1 RODIČOVSKÝ ZÁMEK

V této nabídce můžete nastavit rodičovský zámek. Výchozi heslo přijimače je 000000 Pokud ohodnocený pořad přesáhne věk jaký zde byl nastaven, pak přílímač bude vyžadovat zadání hesla. Jinak nebude možné pořad sledovat.

9.2 NASTAVENÍ ZÁMKŮ

V této nabídce můžete aktivovat možnost uzamčení menu, nutnost zadávat či nezadávat heslo u dříve uzamčených stanic, nebo změnit heslo přijímače.

9.3 TOVÁRNÍ NASTAVENÍ

Po navolení hesla přijímače dojde k vymazání všech stanic a nastavení přijímače do továrních hodnot.

9.4 INFORMACE O SYSTÉMU

Zde jsou dostupné informace o modelu přijímače, verzi sw a data sestavení firmware.

9.5 AKTUALIZACE SOFTWARU

Pro aktualizaci software můžete zvolit USB aktualizaci nebo můžete zazálohovat nastavení boxu na USB pro pozdější použití. Během procesu aktualizace nevypinejte napájení. Pro aktualizaci SW z internetu nejdříve připojte příjímač k internetu.

9.6 NASTAVENÍ INTERNETOVÉ SÍTĚ

K internetu se lze připojit pomocí LAN kabelu, či pomocí externího Wi-Fi modulu (není součástí balení). Přípojte Wi-Fi adaptér. Stiskněte zelené tlačítko pro vyhledání dostupných Wi-Fi sití, vyberte sit' a zadejte heslo sitě, pokud je vyžadováno.

10. USB-MEDIÁLNÍ CENTRUM

Nabídka bude dostupná pouze, pokud připojite USB disk. Můžete přehrávat video, hudbu, obrázky nebo nahrávky.

10.1 MULTIMEDIA

Připojte USB disk s multimedialním obsahem. Následně můžete v nabídkách vybrat jaký typ souboru chcete přehrát (Video, Hudba, Obrázky).

10.2 NAHRÁVKY

Zde bude zobrazen seznam dříve vytvořených vlastních nahrávek.

10.3 MOŽNOSTI REKORDÉRU

Můžete aktivovat funkcí časového posunu a nastavení velikostí místa na disku. Pro tuto funkcí výžadování připojení USB záznamového zařízení - disku. Můžete nastavit výchozí délku záznamu pro nahrávání. Zobrazí také vlastnosti připojeného USB záznamového zařízení nebo prověst formátování.

Upozornění - při stisknutí červeného tlačítka dojde k formátování disku a vymazání všech uživatelských dat!

10.4 INTERNET

Počasí: po úspěšném připojení k internetové síti tato aplikace dokáže zobrazit předpověď počasí. Čtečka RSS - informačních webů.

10.5 DLNA

DLNA umožňuje v rámci vaši sitě sdilet fotografie, hudbu i videa do zařízení, které tento standard podporují.

ZÁRUČNÍ PODMÍNKY

1. ZÁRUČNÍ DOBA

Na tento výrobek poskytuje výrobce záruku po dobu 24 měsíců od data zakoupení výrobku spotřebitelem. Doba záruky se prodlužuje o dobu, během které byl výrobek v záruční opravě. Záruka se vztahuje jen na závady způsobené chybou výroby nebo vadou materiálu!

2. ZÁRUČNÍ LIST

Bezplatný záruční servis je poskytovaný jen v případe předložení dokladu o zakoupení výrobku (účtenky) a správně vyplněného záručního listu - musí obsahovat výrobní číslo, datum prodeje a razitko prodejny (montážní firmy). Na kopie a nesprávně vyplněné záruční listy nebude brán ohled!

3. OPRAVY V ZÁRUČNÍ A POZÁRUČNÍ DOBĚ

Záruční servis je potřebné uplatnit u organizace, kde byl výrobek zakoupený, nebo u montážní firmy, která provedla instalaci.

4. ROZSAH PLATNOSTI ZÁRUKY

Záruka je neplatná, pokud je závada způsobená mechanickým poškozením, nesprávným používáním, nepozornosti, neodvatrnou událosí (živelná pohroma), pokud byl výrobek připojený na jiné napájecí napětí jak je uvedené v technické specifikací, a těž v případě úprav nebo oprav provedených mimo servis distributora. Záruka též nemůže být uplatněňa v případe, kdy spotřebitel vyžaduje modifikaci nebo adaptaci k rozšíření funkcí výrobku (nebo systému sestavenému z několika k componentů) oproti standardnímu provedení.

Inter-sat LTD, jako výrobce tohoto zařízení, prohlášuje, že typ rádiového zařízení Tesla TE-343 je v souladu se směrnici 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na internetových stránkách https://www.tesla-electronics.eu/

Výrobní číslo

Datum prodeje Razítko a podpis prodejce

Datum oznámení

Datum provedení Č. mont. listu / komentář Podpis

Zápis záručních oprav:

TESLA

TESLA TE-343

1. Prístroj
2. Dial'kové ovládanie
3. Návod na obsluhu
4. HDMI kábel
5. 2x AAA batérie

Poznámka: Predvolené heslo prljímača je 000000.

4. PROGRAM

4.1 EDITÁCIA ZOZNAMU STANÍC

Predvolená hodnota je PAL.

5.4 TV-SCART

Automaticky vyhl'adá a uloží dostupné stanice.

6.3 RUČNÉ VYHL'ADÁVANIE

7. ČAS

7.1 REGIÓN A ČAS

1. Stlačte zelené tlačidlo pre nastavenie časovača. Zvol'te režim „Zaznamenat-PVR" alebo len „Prehrat“. Zadajte d'alej potrebné parametre a stlačte tlačidlo OK na uloženie časovača.
2. Úprava či mazanie časovača. V ponuke Časovač udalostí zvýraznite jednu udalostí, stlačte červené alebo modré tlačidlo a zrušte jeden či všetky časovače. S tlačou Žltého tlačidla možete časovač upravit.

7.4 ZAPNUTIE / VYPNUTIE NAPÁJANIE

Nastavte jazyk ponuky.

8.2 JAZYK EPG

Nastavte jazyk EPG-programového sprievodcu.

8.3 JAZYK TITULKOV

Nastavte jazyk titulkov.

8.4 JAZYK TXT

Nastavte jazyk TXT.

8.5 PRVÝ JAZYK ZVUKU

9. NASTAVENIE SYSTÉMU

9.1 RODIČOVSKÝ ZÁMOK

10. USB-MEDIÁLNE CENTRUM

Zápis záručných opráv:

TESLA

TESLA TE-343

Děkujeme za váš nákup.
