TE‒222 - Digitální dekodér TESLA - Bezplatný návod k obsluze

Typ produktu	Digitální pozemní přijímač (DVB-T2)
Značka	Tesla
Model	TE-222
Dekódování videa	MPEG-2/4, H.264/H.265 (HEVC)
Maximální rozlišení	Full HD 1080p
Tuner	DVB-T2
Paměť stanic	800 stanic
Skupiny oblíbených	4 skupiny
Rodičovská kontrola	Ano (chráněno heslem)
Elektronický programový průvodce (EPG)	7denní
Teletext	Ano
USB port	USB 2.0 host pro přehrávání médií a PVR
HDMI výstup	Ano, s podporou CEC
Napájení	MicroUSB 5V (adaptér není součástí)
Dálkové ovládání	Součástí balení (s IR senzorem)
Záruka	24 měsíců
Obsah balení	Přijímač, dálkové ovládání, 2x AAA baterie, IR senzor, microUSB kabel, HDMI prodlužovací kabel, IEC anténní konektor, uživatelský manuál
Časový posun (Time Shift)	Ano
PVR nahrávání	Ano (přes USB úložiště)
Vícejazyčná podpora	Výběr jazyka OSD, titulků a zvuku
Zvukový popis (Audio Description)	AD pro zrakově postižené
Bezpečnostní pokyny	Před použitím si přečtěte manuál; nevystavujte vlhkosti

Často kladené otázky - TE‒222 TESLA

Jak připojím přijímač Tesla TE-222 k televizi?

Připojte anténní kabel k portu RF IN na přijímači. Použijte přiložený HDMI kabel k připojení HDMI portu na přijímači k televizi. Pro napájení připojte microUSB kabel k MicroUSB portu na přijímači a zapojte jej do 5V USB zdroje (např. USB port televize nebo USB nabíječka).

Jak provedu počáteční nastavení?

Při prvním zapnutí se zobrazí průvodce instalací. Vyberte jazyk OSD, zemi, zda hledat pouze volně dostupné stanice a zda potřebujete 5V napájení na anténním konektoru. Poté stiskněte OK pro spuštění automatického vyhledávání kanálů.

Jaké je výchozí heslo pro přijímač?

Výchozí heslo přijímače je 000000. Toto heslo se používá pro rodičovskou kontrolu a úpravu seznamů stanic.

Jak mohu ručně vyhledávat kanály?

Přejděte do Menu > Hledání stanic > Ruční hledání. Pomocí numerických tlačítek nebo navigačních kláves vyberte frekvenci kanálu, poté stiskněte OK pro zahájení skenování. Nalezené kanály budou přidány do seznamu.

Jak použiji funkci Time Shift?

Při sledování živého programu stiskněte tlačítko II (Pauza) na dálkovém ovládání pro pozastavení vysílání. Přijímač bude program ukládat do vyrovnávací paměti na připojeném USB disku (pokud je nastaven). Stiskněte ▶ pro obnovení přehrávání od místa pozastavení.

Mohu nahrávat televizní programy?

Ano, přijímač podporuje PVR nahrávání přes USB úložné zařízení. Připojte USB disk, poté stiskněte tlačítko • (Nahrávání) na dálkovém ovládání pro spuštění nahrávání aktuálního programu. Stiskněte ■ pro zastavení nahrávání.

Jak nastavím rodičovskou kontrolu?

Přejděte do Menu > Nastavení systému > Rodičovská kontrola. Zadejte heslo přijímače (výchozí 000000). Nastavte požadovaný věkový limit. Programy přesahující tento limit budou vyžadovat heslo pro zobrazení.

Jak aktualizuji firmware?

Stáhněte nejnovější firmware z webových stránek výrobce na USB disk. Vložte USB disk do přijímače, poté přejděte do Menu > Nastavení systému > Aktualizace firmwaru. Vyberte aktualizaci z USB a postupujte podle pokynů na obrazovce. Během aktualizace nevypínejte napájení.

Co je HDMI-CEC a jak jej zapnu?

HDMI-CEC umožňuje ovládat televizi i přijímač jediným dálkovým ovladačem. Zapněte jej v Menu > Obraz > HDMI-CEC. Ujistěte se, že vaše televize podporuje CEC a že je zapnuto v jejím nastavení. Poznámka: Funkce CEC nemusí fungovat spolehlivě kvůli rozdílům mezi výrobci.

Jaká je záruční doba pro tento produkt?

Výrobce poskytuje 24měsíční záruku od data nákupu. Záruka se vztahuje na vady způsobené výrobními chybami nebo vadami materiálu. Vyžaduje platný doklad o koupi a správně vyplněný záruční list. Poškození způsobené nesprávným použitím, mechanické poškození nebo neoprávněné opravy ruší záruku.

NÁVOD K OBSLUZE TE‒222 TESLA

Přijímač digitálního vysílání | DVB-T2

Návod k obsluze CZ / SK / EN / PL

Před použitím si pečlivě přečtěte tuto příručku.

Technické specifikace a provozní postupy uvedené v této příručce podléhají změnám bez predchozího upozornění.

V připadě jakýchkoliv dotazů po dobu užívání se obratte na výrobce.

Vážený zákazníku,

Děkujeme Vám za zakoupení výrobku osvědčené značky TESLA.

Před prvním použitím si prosím pečlivě přečtěte tento návod. Bude Vám dobrým průvodcem při seznámení s Vašim novým přístrojem.

Přejeme si, aby Vám STB TESLA byl přijemným společníkem.

Data a rady použité v tomto návodu mohou podlehnout budoucím změnám

a vylepšením a jsou platná k vydání jeho aktuální verze, v Unoru 2022. Děkujeme za pochopení.

Full HD 1080

H.265 HEVC

www.tesla-electronics.eu

OBSAH BALENÍ

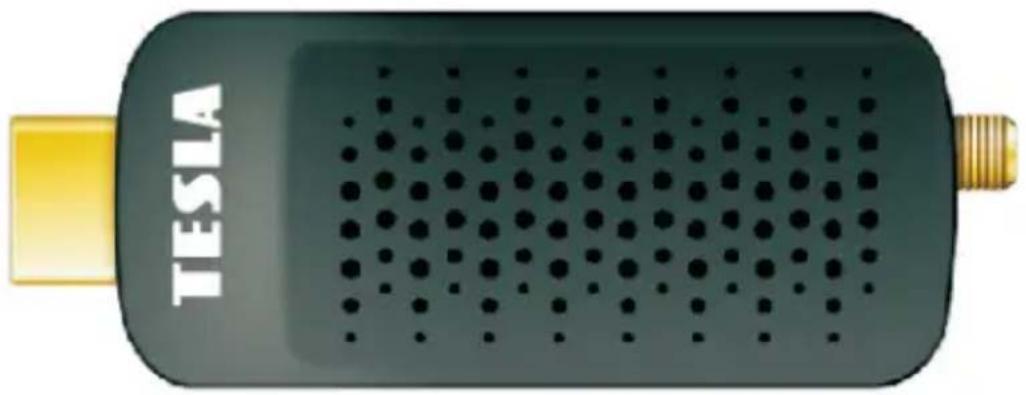

1. Přístroj

2. Dálkové ovládání

3. Návod k obsluze
4. 2x AAA baterie

5. Externí IR čidlo

6. Napájecí microUSB kabel

7. HDMI prodlužovací kabel
8. IEC anténní konektor

1 Obecné vlastnosti 6

1. Přehled 7
   2.1 Přehled konektorů přijímače 7
   2.2 Dálkový ovladač 8

2. Menu přijímače 9

3. Seznam stanic 10

5.1 Poměr stran obrazu 12
5.2 Rozlišení obrazu na HDMI konektoru 12
5.3 TV norma obrazu 12
5.4 Prühlednost OSD menu 12
5.5 HDMI-CEC 12

1. Vyhledávání stanic 13

6.1 Pouze volné FTA-Free to air 13
6.2 Automatické vyhledávání 13
6.3 Ruční vyhledávání 13
6.4 Země 13
6.5 Napájení anténního zesilovače 5V 13

1. Čas 14

7.1 Nastavení času 14
7.2 Časové pásmo 14
7.3 Vypnout po: 14

1. Možnosti 15

8.1 Jazyk OSD 15
8.2 Jazyk titulků 15
8.3 Jazyk zvuku 15
8.4 Digital Audio 15
8.5 Zvukový AD popis děje 15

1. Nastavení systému 16

9.1 Rodičovská kontrola 16
9.2 Nastavení hesla 16
9.3 Tovární nastavení 16
9.4 Informace o systému 16
9.5 Aktualizace firmware 16

1. USB-Mediální centrum 17

10.1 Multimedia 17
10.2 Nastavení Foto 17
10.3 Možnosti Filmů 17
10.4 Nastavení PVR 17

1. OBECNÉ VLASTNOSTI

• DVB-T2 kompatibilni (MPEG-II / MPEG-IV / H.264/H.265)
- Konverze PAL/NTSC
• Paměť na 800 stanic
- Podpora 4 oblibených skupin a rodičovského zámku
- Podpora vicejazyčné nabídky
- Podpora vicejazyčného zvuku
- Podpora DVB Titulků
• 7denní elektronický programový průvodce (EPG)
- Teletext
- Rozhraní USB 2.0

2. PŘEHLED

2.1 PŘEHLED KONEKTORŮ PŘIJÍMAČE

1. HOSTITELSKÝ PORT micro USB 2.0: Port pro připojení paměťového úložiště a napájení přijímače. Napájecí adaptér 5V není součástí dodávky. Pro napájení můžete použit I USB vstup ve vaší televizi.
2. RF IN: Konektor pro připojení antény.
3. HDMI: Připojte se k televizoru pomocí tohoto HDMI konektoru.
4. IR: 2,5mm JACK konekror pro připojení přiloženého IR čidla dálkového ovladače.
5. HDMI prodloužení: Tento kabel můžete využít pro prodloužení nebo lepší dostupnost HDMI vstupu ve vaší TV v případě, kdy je tento těžko přístupný (například při montáži TV na stěnu)

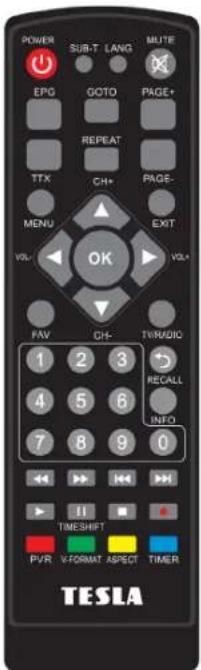

1. ⏻ Přepne přijímač mezi provozním
   a pohotovostním režimem.
2. Ztlumi zvuk.
3. SUB-T: Zobrazí seznam dostupných jazyků titulků.
4. LANG: Pro volbu zvuku.
5. EPG: Elektronický programový průvodce.
6. GOTO: Přejít na zvolený čas záznamu.
7. PAGE+ a PAGE- : Stránkováni v menu.
8. REPEAT: Opakování v režimu multimedii.
9. TTX: Zobrazí teletext pokud je dostupný.
10. MENU: Aktivuje hlavní nabídku přijímače.
11. EXIT: Ukončí aktuální nabídku krok za krokem.
12. ▲ / ▼: Změna stanice, pohybujte se nahoru/dolů v nabídce.
13. ◀ / ▶: Změna hlasitosti v režimu sledování, v nabidce se pohybujte doleva a doprava.
14. OK: Aktivuje zvýrazněné podmenu v režimu menu a zobrazíte seznam stanic v režimu prohlížení.
15. FAV: Zobrazí seznam oblíbených stanic, který jste nastavili dříve.
16. TV/RADIO: Změna seznamu TV/Rádio stanic,
17. NUMERICKÁ TLAČÍTKA (0 \~ 9): Zadejte číslo TV / rozhlasové stanice, nebo číslo možnosti nabídky.
18. RECALL: Přepne na předchozi sledovanou stanici.
19. INFO: Zobrazí informace o programu.
20. ◀◀/▶▶ Posun vzad / Posun vpřed.
21. |◀◀ / ▶▶ | Přeskočit nahrávku nebo stanicl.
22. ▶ Play.
23. II Pauza/Přejde na funkci časového posunu.
24. ■ Zastaví nahrávání a přehrávání.
25. • Záznam pořadu.
26. PVR: Prímý prístup k seznamu nahrávek.
27. V-FORMAT: Slouží pro změnu rozlišení obrazu na HDMI konektoru.
28. ASPECT: Slouží pro změnu formátu obrazu.
29. TIMER: Prímý prístup k seznamu časovače.

3. MENU PŘIJÍMAČE

Po prvním zapnutí přijímače vás uvítá instalační průvodce. Připojte anténní kabel pomocí konektoru pro připojení antény. Vyberte postupně Jazyk OSD, zemi použití, zda vyhledat nekódované stanice (FTA), zda chcete aktivovat 5V na anténním konektoru pro napájení anténního zesilovače. Na posledním řádku „Vyhledávání stanic” stiskněte tl. OK na dálkovém ovladači pro zahájení vyhledávání.

Poznámka: Výchozí heslo přijímače je 000000.

Hlavní menu: Stisknutím tlačítka MENU se otevře hlavní nabídka přijímače.

4. SEZNAM STANIC

4.1 EDITACE SEZNAMU STANIC

Pro vstup do tohoto menu nejdříve zadejte heslo přijímače.

Pomocí barevných tlačítek na ovladači vyberte jednu z možností:

1. SMAZAT - Mazani stanic ze seznamu.

2. PŘESUN - Přesun stanic v seznamu. Stiskněte červené tlačítko.
   Následně se v řádku zobrazí symbol dvou červených šipek. Pomocí navigačních kláves presuňte stanici na novou pozici a znovu stiskněte tl. OK pro uložení.

3. PŘESKOČIT - Označte stanice které nebudou zobrazeny když přepínáte stanice pomocí navigačních kláves. Dojde k jejich přeskočení.
4. UZAMKNOUT - Zde můžete uzamknout stanice. Pro jejich zobrazení bude vyžadováno zadat heslo přijímače.
5. FAV - Zde můžete vytvářet vlastní oblibené seznamy stanic. Vyberte jednu z kategorii FAV seznamu FILM / ZPRÁVY / SPORT / ZÁBAVA a stiskněte tl. EXIT. U stanice v seznamu se zobrazí symbol hvězdy.

Editace ukončite a uložite stiskem tl. EXIT.

5. OBRAZ

5.1 POMĚR STRAN OBRAZU

Nastavte formát zobrazení podle poměru stran obrazovky. Vyberte režim 4:3 nebo 16:9 podle typu televizoru.

5.2 ROZLIŠENÍ OBRAZU NA HDMI KONEKTORU

Nastavte rozlišení obrazu na HDMI konektoru v rozsahu 1080p, 1080l, 720p, 576i nebo 576p.

5.3 FORMÁT TV OBRAZU

Výchozí hodnota je PAL.

5.4 PRÜHLEDNOST OSD MENU

Nastavení prühlednosti menu v procentech.

5.5 HDMI-CEC

Funkce pro současné zapnutí přijímače i TV jedním ovladačem. Je nutné aby i TV podporovala funkci CEC. Funkce CEC není z důvodu nejednotnosti mezi výrobci nikterak garantována.

6. VYHLEDÁVÁNÍ STANIC

6.1 AUTOMATICKÉ VYHLEDÁVÁNÍ

Automaticky vyhledá a uloží dostupné stanice.

Nové vyhledávání vymaže stávající seznam stanic.

6.2 RUČNÍ VYHLEDÁVÁNÍ

V této nabídce můžete ručně vyhledat stanice z navoleného kanálu.

6.3 ZEMĚ

Zvolte zemi v které bude přijímač používán.

6.4 NAPÁJENÍ ANTÉNNÍHO ZESILOVAČE 5V

V této nabídce můžete zapnout nebo vypnout napájení 5V pro anténní zesilovač. Napětí 5V bude dostupné na anténním konektoru. Nezapínejte toto napájení v případě kdy žádný anténní zesilovače nepoužíváte!

6.5 POUZE VOLNÉ FTA-FREE TO AIR

Zvolte zda má prijimač vyhledat jen nekódované stanice. Použijte tlačitka ◀/▶.

7. ČAS

7.1 NASTAVENÍ ČASU

Zvolte zda bude čas přijímače nastaven automaticky z vysílání, či jej nastavíte ručně.

7.2 ČASOVÉ PÁSMO

7.3 VYPNOUT PO:

V této nabidce můžete nastavit dobu po jaké přijimač přejde automaticky do pohotovostního režimu.

8. MOŽNOSTI

Tip: Zde můžete nastavit všechna nastavení stisknutím tlačítka ◀/▶.

8.1 JAZYK OSD

Nastavte jazyk nabídky.

8.2 JAZYK TITULKÜ

Nastavte jazyk titulků.

8.3 ZVUKOVÝ JAZYK

Zde můžete nastavit format digitalních audio dat dle potřeb domáciho audio systému.

8.5 ZVUKOVÝ (DOPROVODNÝ) AD POPIS SCÉNY PRO NEVIDOMÉ:

Zde můžete aktivovat přidavný zvukový popis. Zvuk bude dostupný jen pokud bude vybranou stanicí vysilán.

9. NASTAVENÍ SYSTÉMU

9.1 RODIČOVSÁ KONTROLA

V této nabídce můžete nastavit rodičovský zámek. Výchozí heslo přijímače je 000000. Pokud ohodnocený pořad přesáhne věk jaký zde byl nastaven, pak přijímač bude vyžadovat zadání hesla. Jinak nebude možné pořad sledovat.

9.2 NASTAVENÍ HESLA

V této nabídce můžete změnit heslo přijímače.

9.3 TOVÁRNÍ NASTAVENÍ

Po navolení hesla přijímače dojde k vymazání všech stanic a nastavení přijímače do továrních hodnot.

9.4 INFORMACE O SYSTÉMU

Zde jsou dostupné informace o modelu přijímače, verzi sw a data sestavení firmware.

9.5 AKTUALIZACE FIRMWARE

Pro aktualizaci softwaru můžete zvolit USB aktualizaci. Během procesu aktualizace nevypínejte napájení.

10. USB-MEDIÁLNÍ CENTRUM

Nabídka bude dostupná pouze, pokud připojite USB disk. Můžete přehrávat video, hudbu, obrázky nebo nahrávky.

10.1 MULTIMEDIA

Připojte USB disk s multimedilálním obsahem. Následně můžete v nabídkách vybrat jaký typ souboru chcete přehrát (Hudba, Fotografie, Film a PVR soubory).

10.2 NASTAVENÍ FOTO

Zde je možné upravit parametry prohlížeče fotografií.

10.3 NASTAVENÍ FILMÜ

Zde je možné nastavit parametry přehrávání titulků u AVI souborů.

10.4 NASTAVENÍ PVR

Můžete aktivovat funkci časového posunu a nastavení alokace paměti Timeshiftu. Formátovat: Slouží pro kompletní vymazání obsahu USB disku!

ZÁRUČNÍ PODMÍNKY

1. ZÁRUČNÍ DOBA

Na tento výrobek poskytuje výrobce záruku po dobu 24 měsíců od data zakoupení výrobku spotřebitelem. Doba záruky se prodlužuje o dobu, během které byl výrobek v záruční opravě. Záruka se vztahuje jen na závady způsobené chybou výroby nebo vadou materiálu!

2. ZÁRUČNÍ LIST

Bezplatný záruční servis je poskytovaný jen v připade předložení dokladu o zakoupení výrobku (üčtenky) a správně vyplněného záručního listu - musi obsahovat výrobní číslo, datum prodeje a razitko prodejny (montažní firmy). Na kopie a nesprávně vyplněné záruční listy nebude brán ohled!

3. OPRAVY V ZÁRUČNÍ A POZÁRUČNÍ DOBĚ

Záruční servis je potřebné uplatnit u organizace, kde byl výrobek zakoupený, nebo u montážní firmy, která provedla instalaci.

4. ROZSAH PLATNOSTI ZÁRUKY

Záruka je neplatná, pokud je závada způsobená mechanickým poškozením, nespravným používáním, nepoznostní, neodvatrnou událostí (živelná pohroma), pokud byl výrobek připojený na jiné napájecí napětí jak je uvedené v technické specifikaci, a těž v případě úprav nebo oprav provedených mimo servis distributora. Záruka těž nemůže být uplatněna v případe, kdy spotřebitel vyžaduje modifikaci nebo adaptaci k rozšíření funkci výrobku (nebo systému sestavenému z několika k componentů) oproti standardnímu provedení.

Inter-sat LTD, jako výrobce tohoto zařízení, prohlášuje, že typ rádiového zařízení Tesla TE-222 je v souladu se směrnici 2014/53/EU. Úplné znění EU prohlášení o shodé je k dispozici na internetových stránkách https://www.tesla-electronics.eu/

Výrobní číslo

Datum prodeje Razítko a podpis prodejce

Datum oznámení

Datum provedení Č. mont. listu / komentář Podpis

Zápis záručních oprav:

TESLA

TESLA TE-222 Dongle

1. Prístroj

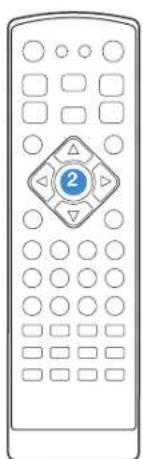

2. Dial'kové ovládanie

3. Návod na obsluhu

4. 2x AAA batérie

5. Externý IR senzor

6. Napájací kábel MicroUSB

7. HDMI Predlžovací kábel

8. IEC anténny konektor

1 Všeobecné vlastnosti 22

1. Prehl'ad 23

2.1 Prehl'ad konektorov prijímača 23

2.2 Dialkové ovládanie 24

8.3 Zvukový jazvk 30

Poznámka: Predvolené heslo prijímača je 000000.

Použivanie farebných tlačidiel na ovládači vyberte možnost:

Editáciu ukončíte a uložíte stlačením tl. EXIT.

5. OBRAZ

5.1 POMER STRÁN OBRAZU

Predvolená hodnota je PAL.

5.4 TRANSPARENTNOST OSD MENU

Nastavenie priehladnosti menu v percentách.

5.5 HDMI-CEC

6. VYHL'ADÁVANIE STANÍC

6.1 AUTOMATICKÉ VYHLADÁVANIE

Automaticky vyhl'adáva a ukladá dostupné stanice.

7. ČAS

7.1 NASTAVENIE ČASU

Tip: Zde můžete nastavit všechna nastavení stisknutím tlačítka ◀/▶.

8.1 JAZYK OSD

Nastavte jazyk ponuky.

8.2 JAZYK TITULKOV

Nastavte jazyk titulkov.

8.3 ZVUKOVÝ JAZYK

9. SYSTÉMOVÉ NASTAVENIA

9.1 RODIČOVSKÁ KONTROLA

10. USB-MEDIÁLNE CENTRUM

Tu je možné upravit parametre diváka fotografie.

10.3 NASTAVENIE FILMU

Zápis záručných opráv:

TESLA

TESLA TE-222 Dongle

Děkujeme za váš nákup.
