NÁVOD K OBSLUZE TE‒380 mini TESLA

1. Přečtěte si tyto pokyny.
2. Uschovejte tyto pokyny.
3. Řid'te se všemi varováními.
4. Dodržujte všechny instrukce.
5. Nepoužívejte přístroj v blízkosti vody.
6. Čistěte přístroj pouze suchou tkaninou.
7. Neblokujte větrací otvory a instalujte přístroj v souladu s pokyny.
8. Neinstalujte prístroj blízko tepelných zdrojů, jako jsou radiátory, tepelný výměníky, kamna či jiná zařízení (včetně zesilovačů), která produkují teplo.
9. Nesnažte se obejít bezpečnostní funkci polarizované zástrčky. Pokud zástrčku nelze do vaší zásuvky zasunout, obraťte se na elektrikáře, aby zastaralou zásuvku vyměnil.
10. Chraňte síťový kabel, aby se po něm nešlapalo a nedošlo k jeho propíchnutí, zvláště v blízkosti zástrčky, zásuvky a místa, kde vychází z přístroje.
11. Používejte pouze doplňky/příslušenství určené výrobcem.
12. Přístroj vytáhněte ze zásuvky během bouřek nebo v případě, že se delší dobu nepoužívá.
13. Přenechejte veškerý servis kvalifikovanému personálu. Servis je nutný, pokud byl přístroj jakýmkoliv způsobem poškozen, například došlo k poškození síťového kabelu nebo zástrčky, přístroj byl polit tekutinou nebo do něj spadly cizí předměty, byl vystaven dešti nebo vlhkosti, nefunguje normálním způsobem nebo došlo k jeho pádu.
14. Sít'ová zástrčka se používá jako odpojovací zařízení a jako takové musí být volně dostupné.
15. Nesmí být bráněno větrání přístroje zakrytím větracích otvorů např. novinami, ubrusem, závěsy, atd.
16. Na přístroj nestavte zdroje otevřeného ohně, například svíčky.
17. Při likvidování baterií je třeba věnovat pozornost aspektům životního prostředí.
18. Používejte přístroj v mírném klimatu.
19. Přístroj se nesmí vystavovat kapající ani tekoucí vodě a nesmí se na něj stavět předměty naplněné tekutinami, např. vázy.

UPOZORNĚNÍ: Z důvodu zamezení rizika požáru nebo úrazu elektrickým proudem nevystavujte přístroj dešti ani vlhkosti.

UPOZORNĚNÍ: Baterie se nesmí vystavovat nadměrnému teplu, jako např. slunečnímu svitu, ohni, apod.

POZORRIZIKO ÚRAZU ELEKTRICKÝMPROUDEM!NEOTVÍREJTE!

Tento symbol znamená, že uvnitř přístroje je přítomno nebezpečné napětí představující riziko úrazu elektrickým proudem.

Tento symbol znamená, že v literatuře doprovázející přístroj jsou důležité pokyny týkající se provozu a údržby.

Tento symbol znamená, že tento produkt má mezi nebezpečným napětím ze sítě a součástmi přístupnými uživateli dvojitou izolaci. V případě servisu používejte pouze identické náhradní díly.

POZOR: Pokud dojde k ovlivnění přístroje statickou elektrinou, může přestat fungovat a může být nutné, aby jej uživatel resetoval.

UPOZORNĚNÍ: Paměťové zařízení USB je třeba připojit přímo do přístroje.

Nedoporučujeme používání prodlužovacího kabelu USB, aby nedošlo k selhání prénosu data a k rušení.

1) POPIS VÝROBKU

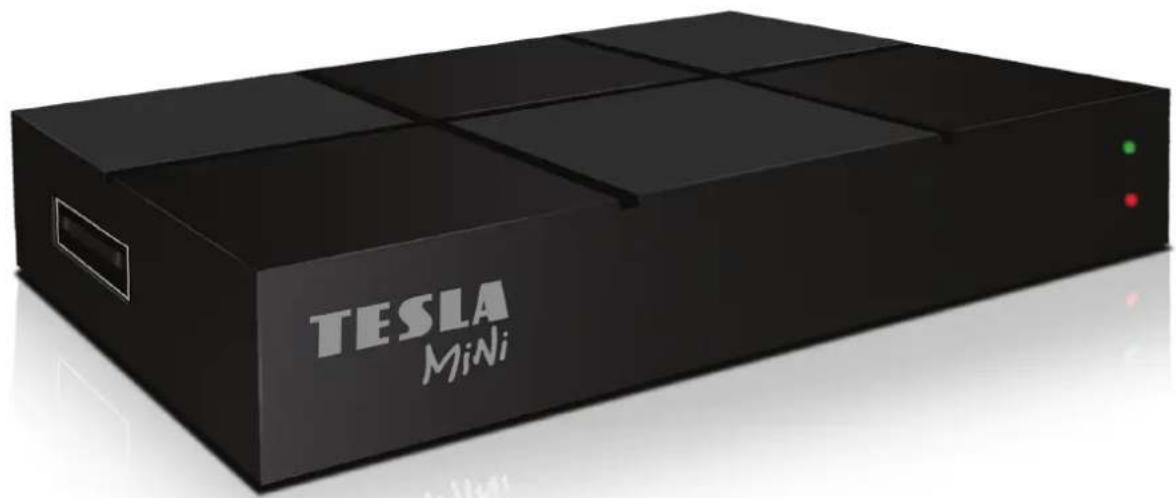

1.1 Čelní panel

1. Anténní vstup/výstup „ANT IN“: Používá se k připojení antény pro příjem/vysílání signálu.
2. KONEKTOR USB: Používá se k připojení externího zařízení USB 2.0.
3. Výstup „HD OUT“: Pomocí tohoto konektoru lze připojit zařízení přes HDMI.
4. AV: Mini AV konektor.(CVBS+L/R)
5. Vstup „DC-12 V-IN“: Používá se k připojení adaptéru na stejnosměrný proud 12 V

2) DÁLKOVÝ OVLADAČ

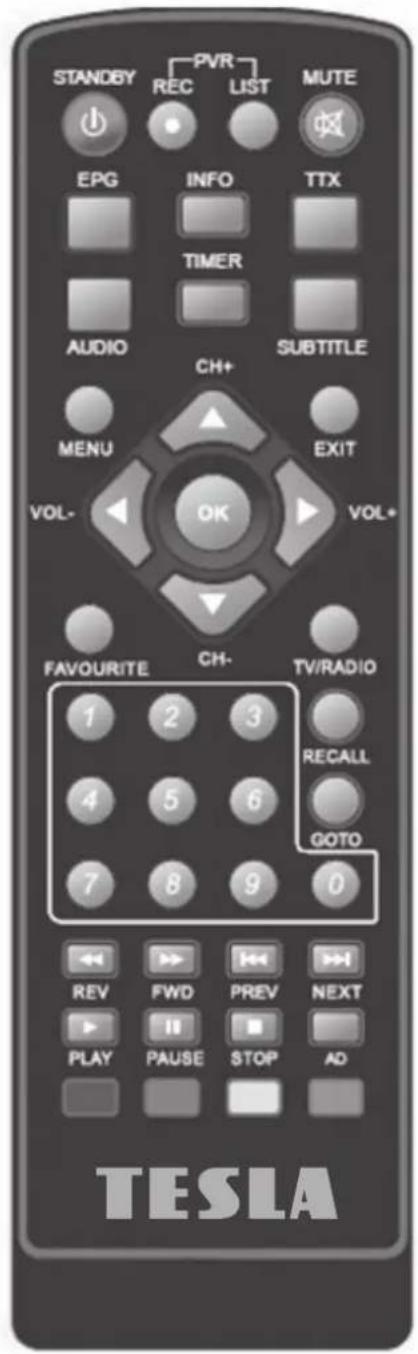

2.1 Vzhled dálkového ovladače

2.2 Pokyny pro používání tlačítek dálkového ovladače

1. MUTE: Vypnutí nebo zapnutí výstupu zvuku.
2. INFO: Zobrazení dalších informací o kanálu.
3. TTX: Zobrazení informací teletextu.
4. SUBTITLE: Volba jazyka titulkü.
5. EXIT: Opuštění aktuální nabídky a návrat do předchozí nabídky.

6. OK: Potvrzení položky nebo volby / Zobrazení seznamu kanálů.

7. DOLEVA/DOPRAVA: Pohyb po nabídkách / Zvýšení nebo snížení hlasitosti

8. TV/RADIO: Přepínání mezi funkcemi TV a rádia.

9. RECALL: Používá se přepínání mezi posledními dvěma sledovanými kanály.

10. GOTO: Volba určitého časového indexu.

11. PREV: Přechod na předchozí stopu média.

12. NEXT: Přechod na následující stopu média.

13. STOP: Zastavení přehrávání média.

14. STANDBY: Zapnutí set top boxu nebo přepnutí do pohotovostního stavu.

15. EPG (elektronický programový průvodce): Zapnutí nebo vypnutí programového průvodce.

16. AUDIO: Volba jazyka pro audio nebo režimu audia.

17. NAHORU/DOLŮ: Pohyb po nabídkách nebo volba dalšího či předchozího kanálu.

18. MENU: Otevření hlavní nabídky.

19. FAVOURITE: Otevření nabídky oblíbených položek.

20. 0-9 (číselná tlačítka): Volba kanálu nebo nastavení.

21. FWD: Prohledávání směrem vpřed během přehrávání média.

22. REV: Prohledávání směrem vzad během přehrávání média.

23. PLAY: Spuštění nebo obnovení přehrávání.

24. PAUSE: Pozastavení přehrávání média.

25. BAREVNÁ TLAČÍTKA: Ovládání různých funkcí na obrazovce teletextu.

26. REC: Používá se k nahrávání programů.

27. LIST: Používá se k zobrazení seznamu nahraných programů na aktuálním disku. (Používá se také s funkcemi přehrávání/nahrávání USB).

28. TIMER: Přehrávání pomocí časovače.

29. AD: Zapnutí funkce popisu audia.

STANDBY PVR REC LIST MUTE EPG INFO TTX TIMER AUDIO CH+ SUBTITLE MENU VOL- OK EXIT VOL+ FAVOURITE CH- TV/RADIO 1 2 3 RECALL 4 5 6 GOTO 7 8 9 0 REV FWD PREV NEXT PLAY PAUSE STOP AD TESLA

3) ZÁKLADNÍ FUNKCE

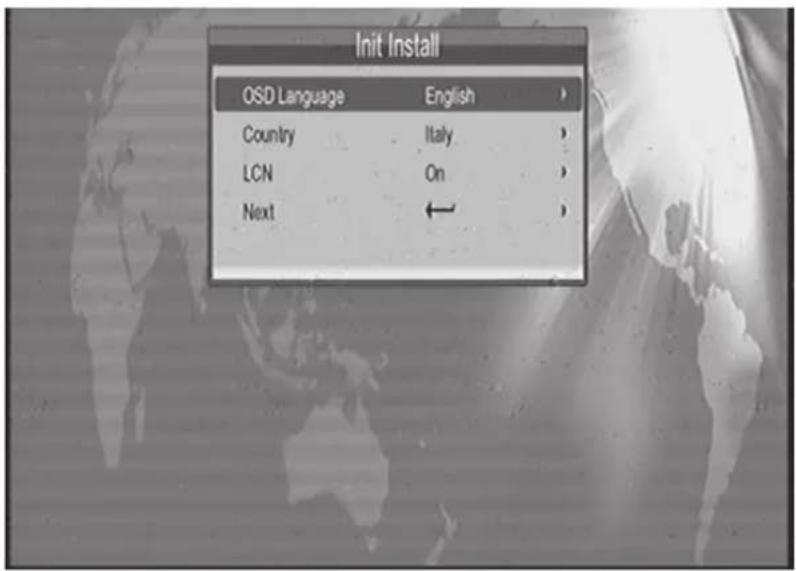

3.1 První instalace

První instalace nastaví některé důležité konfigurace.

Uživatel může v této nabídce zvolit jazyk OSD, zemi a LCN; po úplném nastavení může uživatel vyhledat kanály pomocí „Next“.

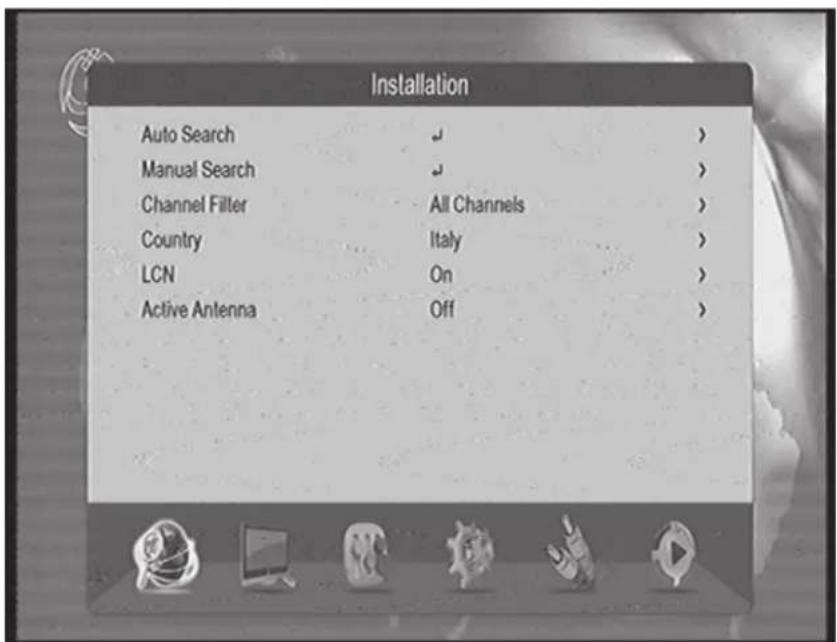

4) INSTALACE

Installation Auto Search Manual Search Channel Filter Country LCN Active Antenna

Stisknutím tlačítka "Enter" nebo "nahoru" přejděte na první položku vedlejší nabídky.

4.1 Automatické vyhledávání

1. Přesuňte kurzor na „Automatické vyhledávání“ a poté stisknutím „Enter“ přejděte na stránku automatického vyhledávání.
2. Během vyhledávání můžete proces zastavit a opustit jej stisknutím tlačítka „EXIT”.

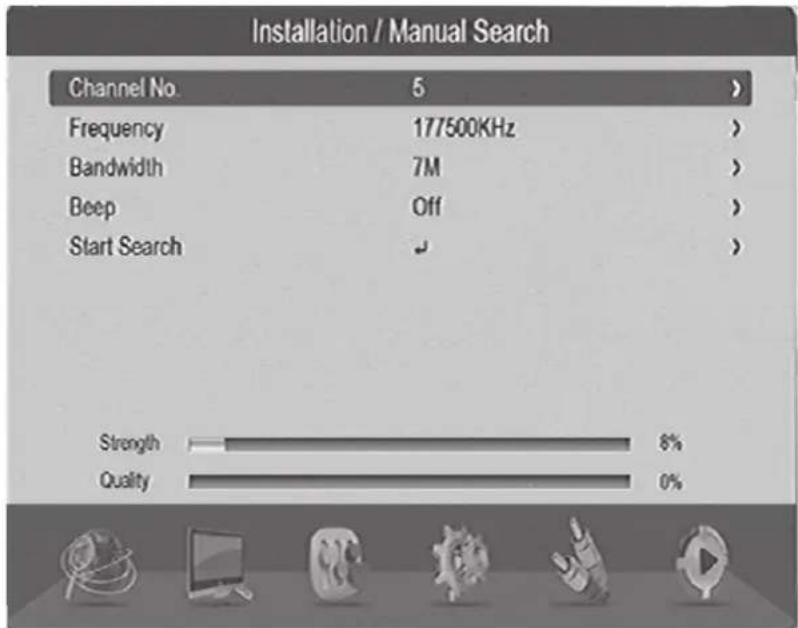

4.2 Manuální vyhledávání

1. Je třeba nastavit příslušné parametry, včetně:

Frekvence (kHz): pro úpravu údaje zadejte příslušné číslice

Šířka pásma: lze nastavit na 6 MHz, 7 MHz a 8 MHz.

1. Spuštění vyhledávání – stisknutím tlačítka „ENTER“ spustíte manuální vyhledávání.

4.3 Filtr kanálů

Nastavení vyhledávání všech kanálů nebo jen nezakódovaných kanálů.

4.4 Země

Volba různých zemí.

4.5 LCN

Nastavení, zda bude vyhledáváno logické číslo kanálu nebo nikoliv.

4.6 Aktivní anténa

Nastavení zapnutí nebo vypnutí napájení antény.

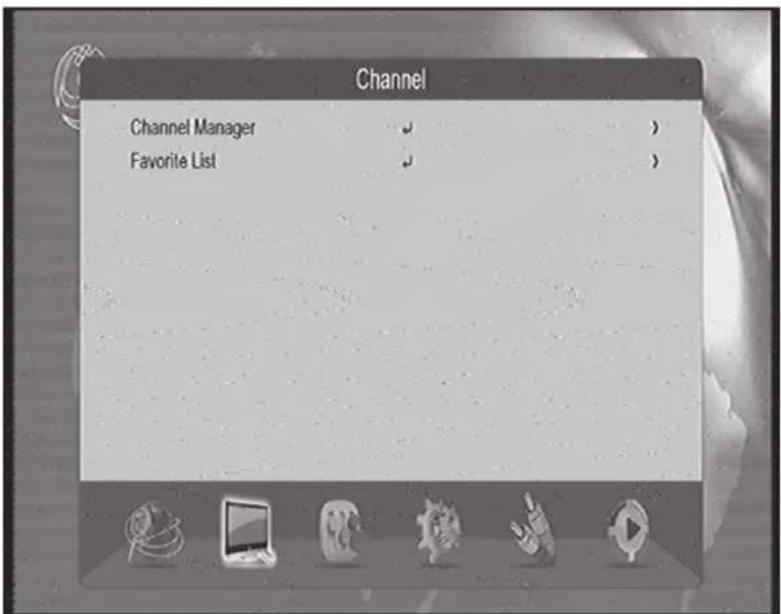

5) KANÁL

1. Nabídka správce kanálů obsahuje: Vymazat, Přeskočit, Uzamknout a Přejmenovat kanál.
2. Pomocí tlačítek NAHORU/DOLÚ zvolte kanál a poté stiskněte některé ze 4 barevných tlačítek na dálkovém ovladači.
3. Červeným tlačítkem nastavíte nebo zrušíte zámek kanálu, zeleným tlačítkem nastavíte nebo zrušíte vymazání kanálu, žlutým tlačítkem nastavíte nebo zrušíte přeskočení kanálu a modrým tlačítkem nastavíte nebo zrušíte přejmenování kanálu.
4. Chcete-li nastavit nebo zrušit zámek kanálu, systém navrhne vložení „0000”.
5. Stisknutím tlačítka EXIT opustíte stránku správce kanálů a uložíte výsledek úpravy.

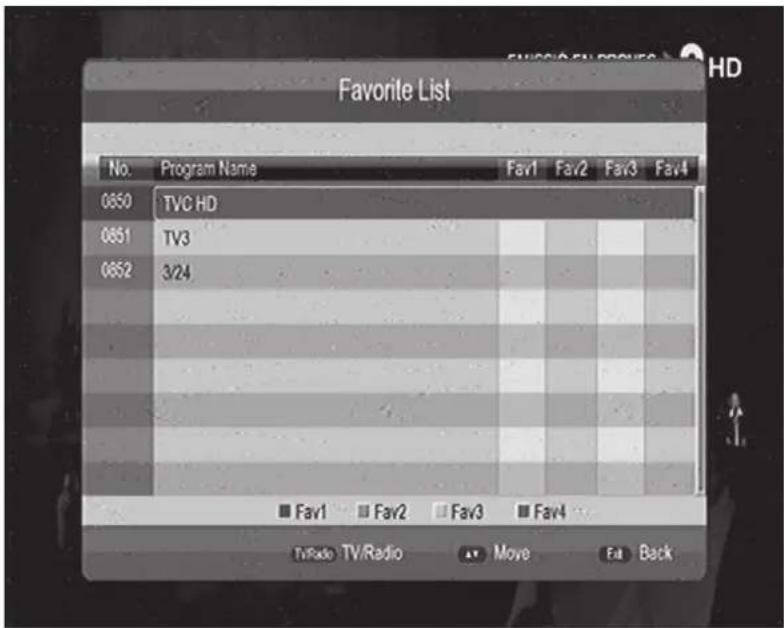

5.2 Seznam oblíbených položek

Favorite List No. Program Name Fav1 Fav2 Fav3 Fav4 0850 TVC HD 0851 TV3 0852 3/24 Fav1 Fav2 Fav3 Fav4 TVRadio TV/Radio Move Fa Back

1. Pomocí tlačítek NAHORU/DOLŮ zvolte řádek, poté barevnými tlačítky na dálkovém ovladači nastavte různé skupiny kanálů.
2. Po úpravě kanálů ukončíte nabídku stisknutím tlačítka EXIT.

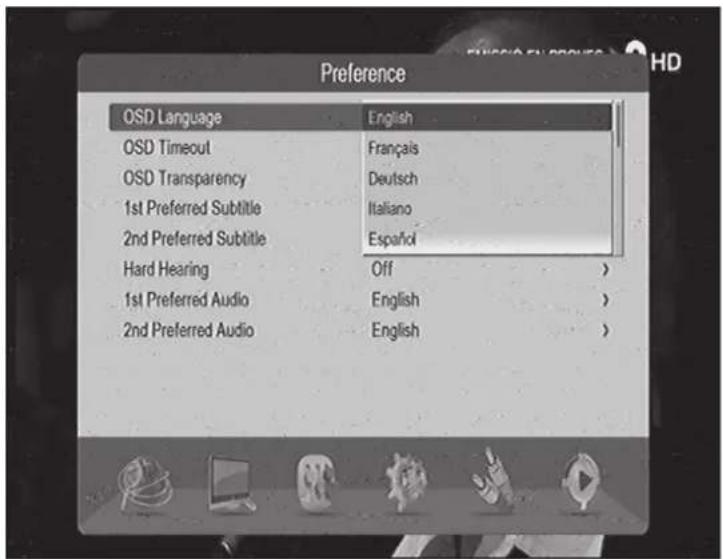

6.1 Jazyk OSD (zobrazení na obrazovce)

1. Přesuňte kurzor na volbu Jazyk OSD a stisknutím tlačítka DOPRAVA přepněte na seznam jazyků OSD.
2. Pomocí tlačítek NAHORU/DOLŮ zvolte jazyk.
3. Volbu jazyka potvrdte stisknutím tlačítka ENTER.

1. Volba preferovaných titulků; obrazí se automaticky zvolené titulky, pokud tyto titulky příslušný signál obsahuje.
2. Nastavte další preferované titulky v položce „2. preferované titulky”.

6.3 Pro sluchově postižené

Pro sluchově postižené je speciální služba pro osoby se sluchovými problémy.

6.4 Preferované audio

1. Možnost preferovaného audia: stisknutím tlačítka DOPRAVA přejdete na seznam aktuálně podporovaných jazyků pro audio.
2. Nastavte další preferované audio v položce „2. preferované audio”.

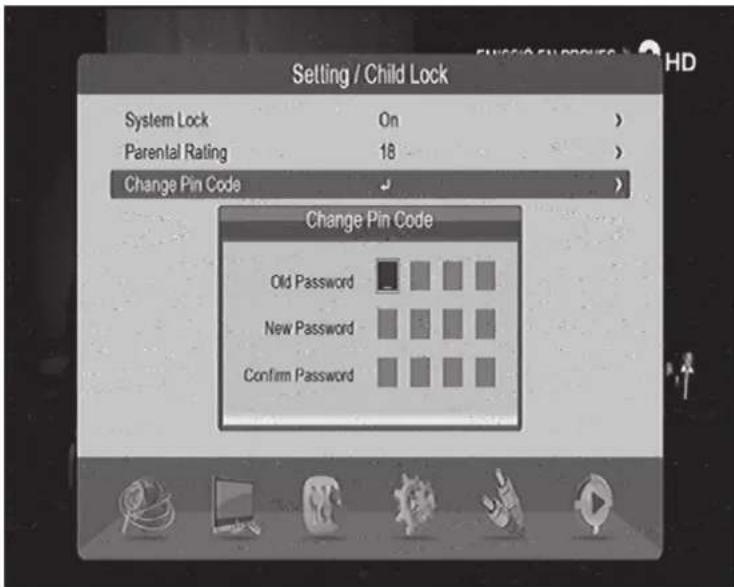

1. Nastavení zámku systému nebo jeho zrušení.
2. Nastavení rodičovského omezení od 0 do 18.
3. Změna vstupního kódu, kde se mění systémové heslo:

1. Staré heslo – výchozím heslem je „0 0 0 0”.
2. Nové heslo – pomocí číselných tlačítek 0 - 9 zadejte nové čtyřmístné heslo.

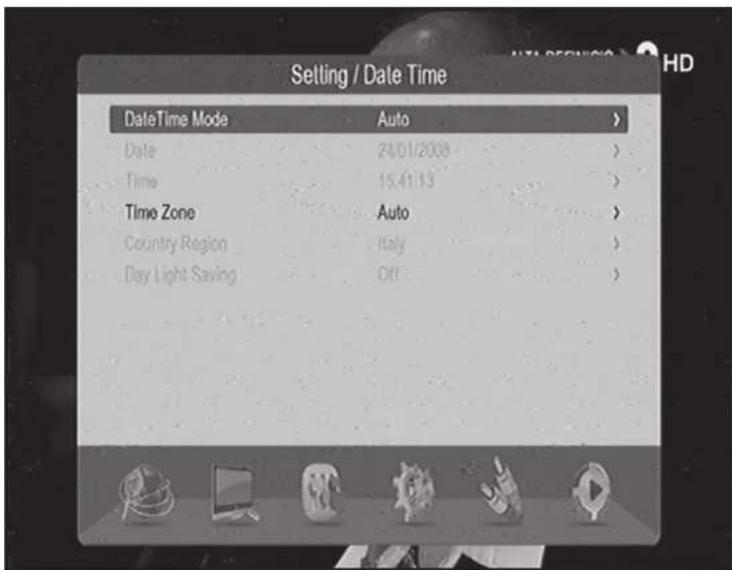

7.2 Datum a čas

Pokud je „Časový režim“ nastaven na „Automaticky“, budou pro úpravu aktivní položky „Časová zóna“ a „Letní čas“.

Pokud je „Časový režim“ nastaven na „Manuálně“, budou pro úpravu aktivní položky „Datum“ a „Čas“.

7.3 Resetování na nastavení z výroby

Obnoví se výchozí nastavení z výroby, heslo je „0000”.

7.4 Upgradování

Viz UPGRADOVÁNÍ SOFTWARU z USB.

7.5 Verze

Informace o softwaru systému, včetně verze hardwaru, verze softwaru, verze firmwaru, data a času zavedení. Do předchozí nabídky se vrátíte stisknutím tlačítka RECALL.

7.6 Automatický pohotovostní režim

Nastavení časovače pro automatický pohotovostní režim.

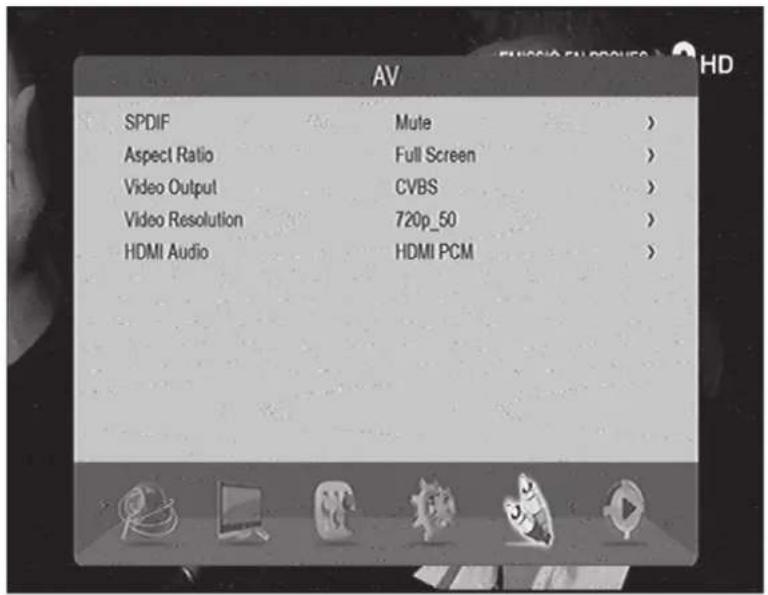

8) NASTAVENÍ AUDIA A VIDEA

AV SPDIF Mute > Aspect Ratio Full Screen > Video Output CVBS > Video Resolution 720p_50 > HDMI Audio HDMI PCM >

8.1 SPDIF

Lze nastavit Vypnutí, PCM a Bitstream

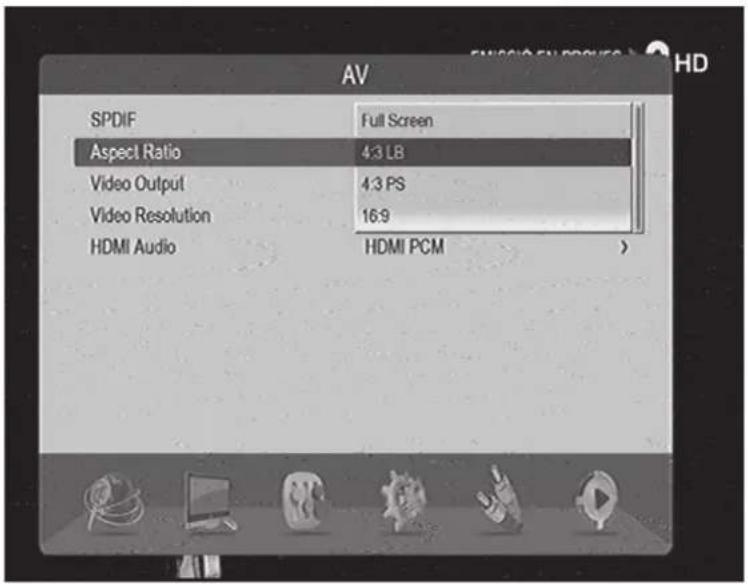

8.2 Poměr stran

AV SPDIF Full Screen Aspect Ratio 4:3 LB Video Output 4:3 PS Video Resolution 16:9 HDMI Audio HDMI PCM

Poměr stran lze nastavit na 16:9, 4:3 PanScan, 4:3 LetterBox a Celá obrazovka.

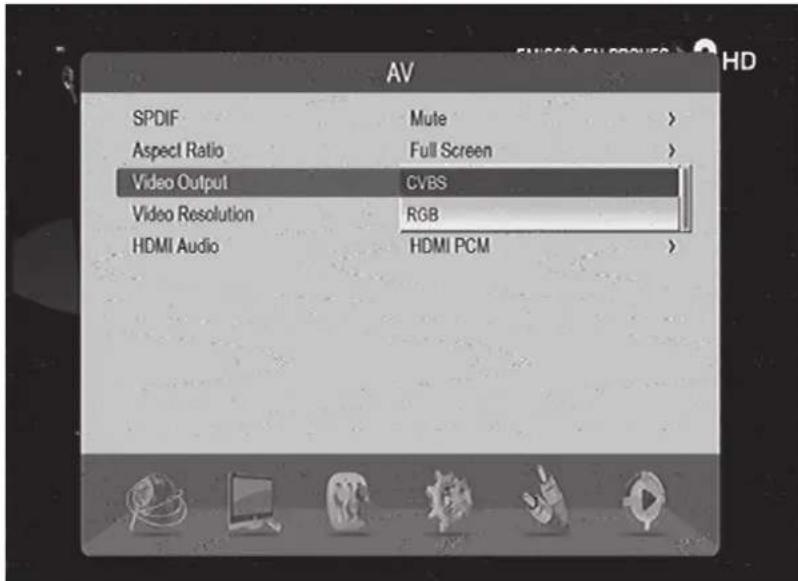

8.3 Video výstup

AV SPDIF Mute > Aspect Ratio Full Screen > Video Output CVBS Video Resolution RGB HDMI Audio HDMI PCM >

Video výstup lze nastavit na CVBS, RGB nebo YUV.

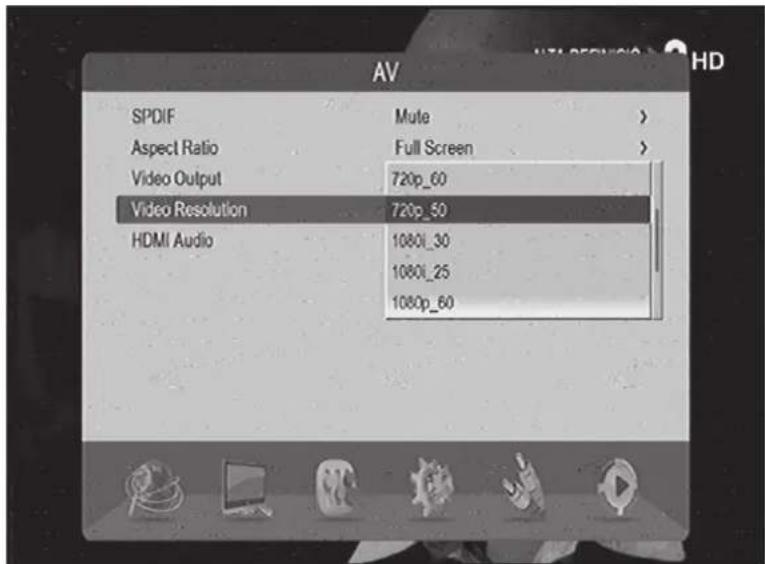

8.4 Video rozlišení

AV SPDIF Aspect Ratio Video Output Video Resolution HDMI Audio Mute > Full Screen > 720p_60 720p_50 1080l_30 1080l_25 1080p_60

1. Přesuňte kurzor na možnost Poměr stran a stisknutím tlačítka ENTER/DOPRAVA zobrazte možnosti. Poté se můžete pomocí tlačítek NAHORU/DOLŮ cyklicky pohybovat a volit možnosti.
2. Režim video výstupu lze nastavit na: 576i_25, 720p-60, 720p_50, 1080i_30, 1080i_25, 1080p_60, 1080p_50, 480p_60, 480i_30, 576p_50

8.5 HDMI audio

1. Tato nabídka umožňuje uživateli změnit režim filtru z filmu na hudbu nebo z hudby na fotografie atd.

Movie

1. Stisknutím tlačítka EXIT opustíte nabídku.

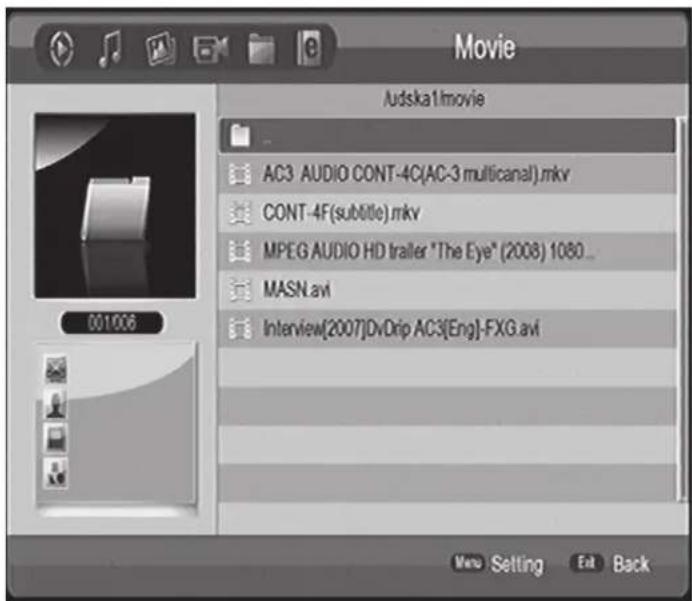

2) Film

Movie Audska1movie AC3 AUDIO CONT-4C(AC-3 multicanal).mkv CONT-4F(subtitle).mkv MPEG AUDIO HD trailer "The Eye" (2008) 1080... MASN.avi Interview[2007]DvDrip AC3[Eng]-FXG.avi

1. Tato nabídka pomáhá uživateli vybrat a přehrát film z nabídky filmů.
2. Podporovanými formáty souborů jsou MPG, AVI, VOB, MP4, MKV, MOV, WMV a TS.
3. Stisknutím tlačítka ENTER přehrajete film; poté můžete přehrávání ovládat pomocí tlačítek Play\Pause\Stop (Přehrávání/Pauza/Zastavení).
4. Stisknutím tlačítka EXIT ukončíte soubor filmu.

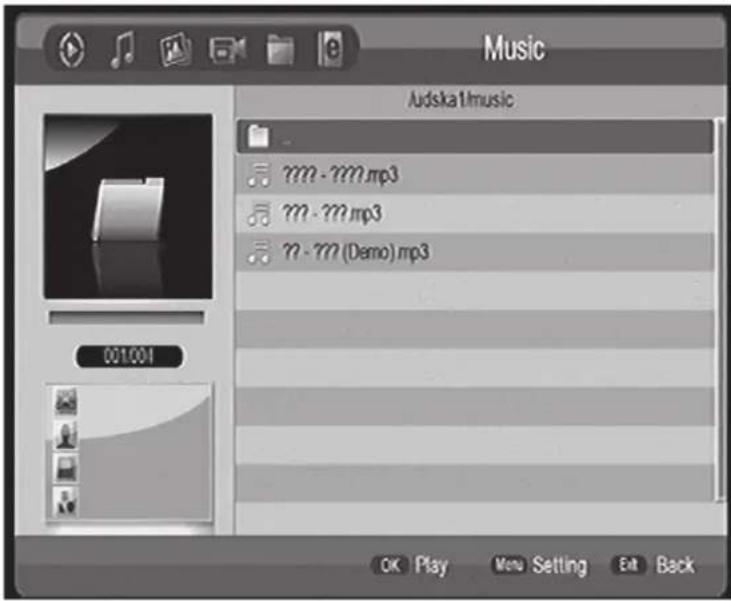

3) HUDBA

Music Audska1music ?? ?? ?? ?? (Demo)mp3 001.001 OK Play Mon Settings Edit Back

1. Tato nabídka pomáhá uživateli vybrat a přehrát skladbu. Podporovány jsou formáty WMA, WAV a MP3.
2. Ovládání je pomocí tlačítek Play\Pause\Stop (Přehrávání/Pauza/Zastavení).

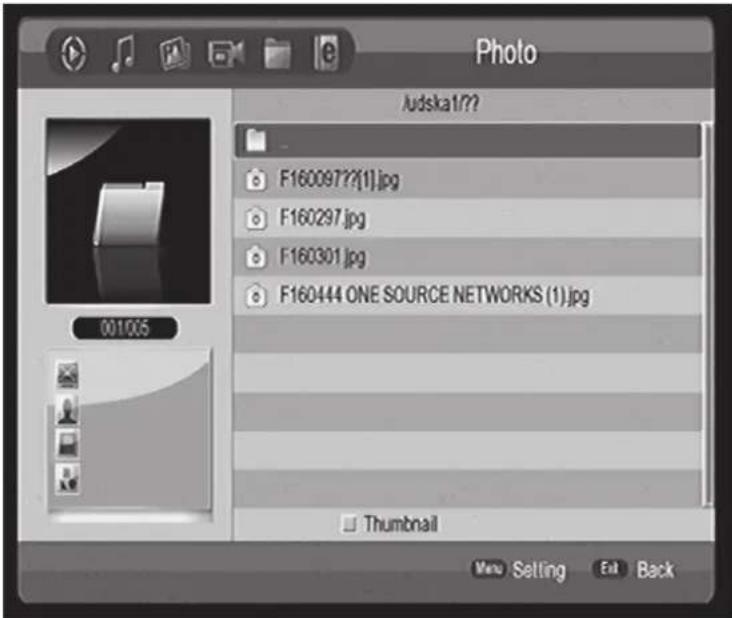

4) FOTOGRAFIE

Photo Audskai/??? F160097??[1].jpg F160297.jpg F160301.jpg F160444 ONE SOURCE NETWORKS (1).jpg 001/005 Thumbnail Menu Setting Eat Back

1. Obsahuje fotografie. Podporovanými formáty soborů jsou JPG, PNG a BMP.
2. Stisknutím tlačítka ENTER přehrajete fotografii.
3. Stisknutím žlutého tlačítka zobrazíte náhledy fotografií.

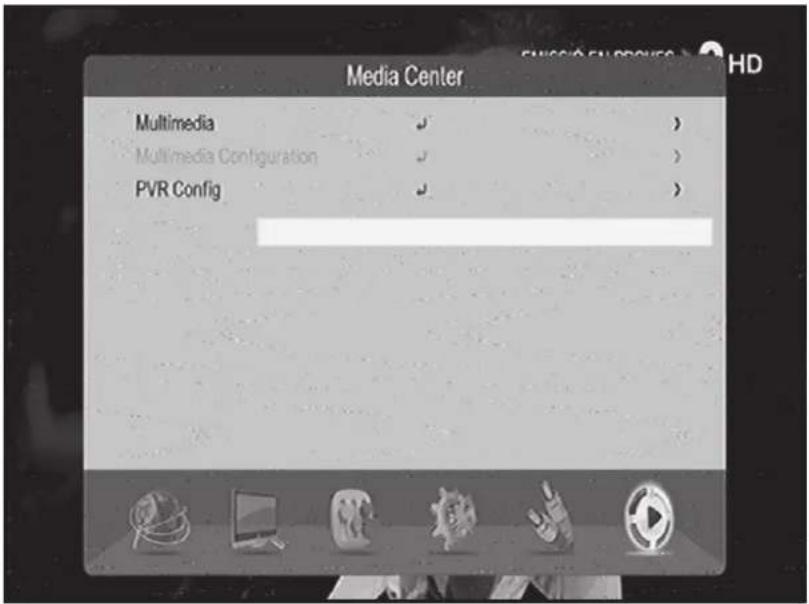

1. Nahrávané TV programy se ukládají na paměťové zařízení.
2. Pomocí barevných tlačítek přejmenujete/vymažete nahraný soubor.
3. Soubor prěhrajte jako film.

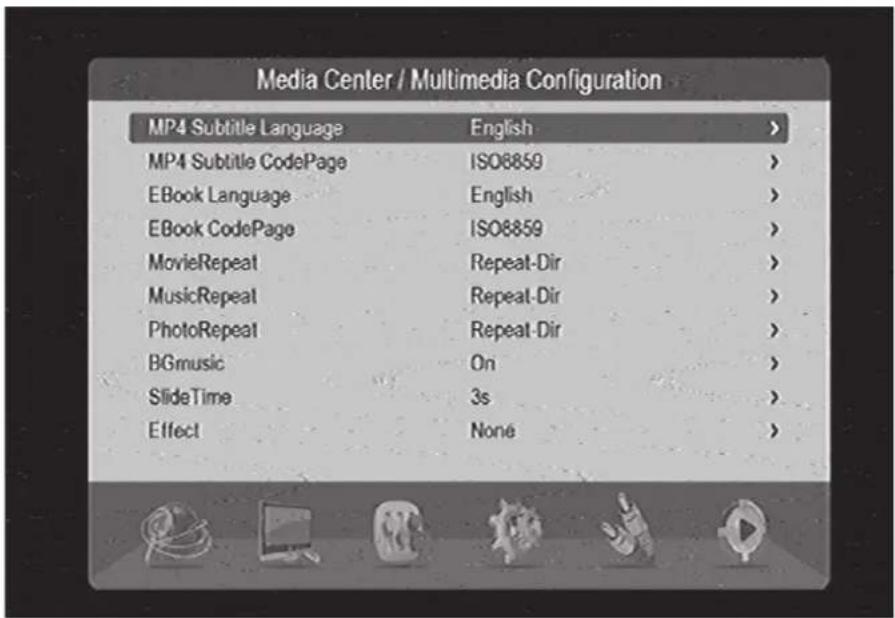

9.2 Konfigurace multimédií

Pro sledování mediálního souboru nastavte zdroj média.

Media Center / Multimedia Configuration MP4 Subtitle Language English > MP4 Subtitle CodePage ISO8859 > EBook Language English > EBook CodePage ISO8859 > MovieRepeat Repeat-Dir > MusicRepeat Repeat-Dir > PhotoRepeat Repeat-Dir > BGmusic On > SlideTime 3s > Effect None >

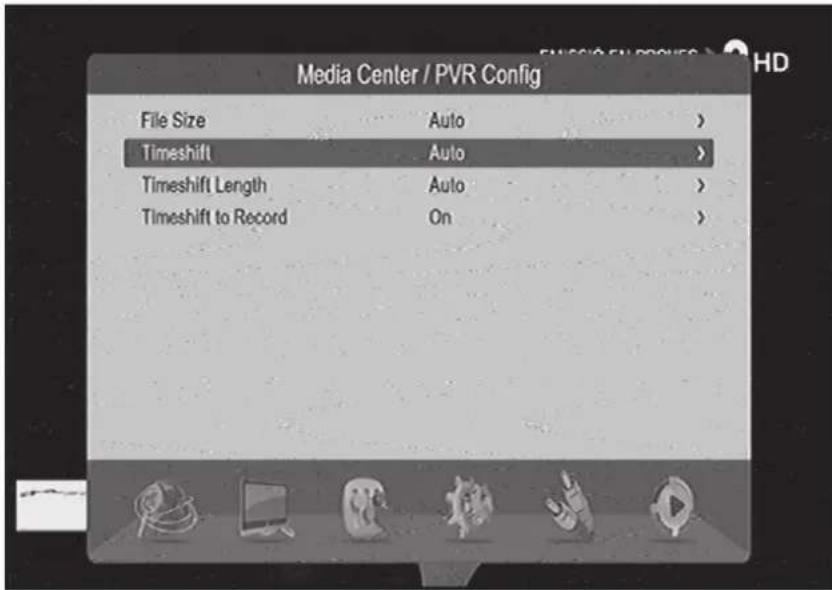

9.3 Konfigurace videopřehrávače

1. Velikost souboru:

Nastavení velikosti souboru, který se má nahrát.

2. Časový posun:

Nastavení statusu aktuálního časového posunu.

3. Délka časového posunu:

Nastavení délky časového posunu.

4. Časový posun pro nahrávání:

Nastavení časového posunu pro nahrávání.

10) TECHNICKÉ SPECIFIKACE

Položka Vlastnosti
Vysokofrekvenční tuner	Rozsah vstupní frekvence 170 až 230 MHz, 470 až 860 MHz (VHF a UHF)
	Šířka pásma 6, 7 nebo 8 MHz
	Úroveň vstupního signálu -75 až -20 dBm
	Konektor vstupu RF IEC169-2, samice
	Vstupní impedance 75 Ω
Režim demodulace	Vlnová forma COFDM (Code Orthogonal Frequency Division Multiplexing)
	Demodulace QPSK, QAM16, QAM64
	Vysílací režim 2K, 8K
	Ochranný interval 1/4, 1/8, 1/16, 1/32
	Kódovací poměr 1/2, 2/3, 3/4, 5/6, 7/8
Dekódování videaa audia	Dekódování videa ISO/IEC138	8-2 H.265 kompatibilní
	Rozlišení videa PAL 720 x 576	/ NTSC 720 x 480, 1080i,1080P
	Kódovací rychlost videovstupu	15 Mbit/s max.
	Teletext Podpora DVB-ETS300	472
	Dekódování audia ISO 11172-3
	Zvukový záznam Stereofonní, monofonní (L, P)
	Vzorkovací kmitočet zvuku 32, 44.1, 48 kHz
USB Port USB USB	2.0
	Systém FAT32, NTFS
Napájení Napájecí n	apětí 110 – 240 V, 50/60 Hz
	Maximální spotřeba < 8 W
	Spotřeba v pohotovostním stavu	< 0,5 W
Pracovní prostředí	Teplota	0 až +40 °C
	Vlhkost	≤ 95 %

ZMĚNA TECHNICKÉ SPECIFIKACE VÝROBKU VYHRAZENA VÝROBCEM.

NEBEZPEČÍ UDUŠENÍ. PE SÁČEK ODKLÁDEJTE MIMO DOSAH DĚTÍ. SÁČEK NENÍ NA HRANÍ. NEPOUŽÍVEJTE TENTO SÁČEK V KOLÉBKÁCH, POSTÝLKÁCH, KOČÁRCÍCH NEBO DĚTSKÝCH OHRÁDKÁCH.

Likvidace starého elektrozařízení a použitých baterií a akumulátorů (vztahuje se na Evropskou unii a evropské země se systémy odděleného sběru)

Tento symbol na výrobku, jeho příslušenství nebo na jeho obalu označuje, že s výrobkem nesmí být nakládáno jako s domácím odpadem. Po ukončení životnosti odevzdejte prosím výrobek nebo baterii (pokud je přiložena) v příslušném místě zpětného odběru, kde bude provedena recyklace tohoto elektrozařízení a baterií. V Evropské unii a v ostatních evropských zemích existují místa zpětného odběru vysloužilého elektrozařízení. Tím, že zajistíte správnou

likvidaci výrobku, můžete předejít možným negativním následkům pro životní prostředí a lidské zdraví, které se mohou v opačném případě projevit jako důsledek nesprávné manipulace s tímto výrobkem nebo baterií či akumulátorem. Recyklace materiálů přispívá k ochraně přírodních zdrojů. Z tohoto důvodu prosím nevyhazujte vysloužilé elektrozařízení a baterie/akumulátory do domovního odpadu.

PROHLÁŠENÍ O SHODĚ

INTER-SAT LTD, org. složka, Česká republika, prohlašuje, že toto zařízení je v souladu se základními požadavky a dalšími příslušnými ustanoveními norem a předpisů relevantních pro daný typ zařízení.

www.tesla-electronics.eu

2.1 Vzhl'ad dial'kového ovládača

Stlačením tlačidla „Enter“ alebo „hore“ prejdite na prvú položku vedl'ajšej ponuky.

Nastavenie, či bude vyhl'adávané logické číslo kanálu alebo nie.

4.6 Aktívna anténa

1. Pomocou tlačidiel HORE / DOLE zvol'te riadok, potom farebnými tlačidlami na dial'kovom ovládači nastavte rôzne skupiny kanálov.
2. Po úprave kanálov ukončíte ponuku stlačením tlačidla EXIT.

1. Presuňte kurzor na vol’bu Jazyk OSD a stlačením tlačidla DOPRAVA prepnite na zoznam jazykov OSD.
2. Pomocou tlačidiel HORE / DOLE zvol'te jazyk.
3. Vol'bu jazyka potvrd'te stlačením tlačidla ENTER.

7.6 Automatický pohotovostný režim

Nastavenie časovača pre automatický pohotovostný režim.

8) NASTAVENIE AUDIA A VIDEA

AV SPDIF Mute > Aspect Ratio Full Screen > Video Output CVBS > Video Resolution 720p_50 > HDMI Audio HDMI PCM >

8.1 SPDIF

Možno nastavit' Vypnutie, PCM a Bitstream.

8.2 Pomer strán

AV SPDIF Aspect Ratio Full Screen Video Output 4:3 LB Video Resolution 4:3 PS 16:9 HDMI Audio HDMI PCM

Pomer strán je možné nastavit' na 16: 9, 4: 3 PanScan, 4: 3 Letterbox a Celá obrazovka.

8.3 Video výstup

AV SPDIF Mute > Aspect Ratio Full Screen > Video Output CVBS Video Resolution RGB HDMI Audio HDMI PCM >

Výstup HDMI je možné nastavit' na Vypnuté, HDMI PCM a HDMI RAW.

9) CENTRUM MÉDIÍ

1. Stlačením tlačidla EXIT opustíte ponuku.

2) Film

Movie Audska1movie AC3 AUDIO CONT-4C(AC-3 multicanal).mkv CONT-4F(subtitle).mkv MPEG AUDIO HD trailer "The Eye" (2008) 1080... MASN.avi Interview[2007]DvDrip AC3[Eng]-FXG.avi

3. Dížka časového posunu:

Nastavenie dížky časového posunu.

Nastavenie časového posunu na nahrávanie.

10) TECHNICKÉ ŠPECIFIKÁCIE

Položka Vlastnosti
Vysokofrekvenčný tuner	Rozsah vstupnej frekvencie 170	až 230 MHz, 470 až 860 MHz(VHF a UHF)
	Šírka pásma 6, 7 nebo 8 MHz
	Úroveň vstupného signálu -75	až -20 dBm
	Konektor vstupu RF IEC169-2,	samice
	Vstupná impedancia 75 Ω
Režim demodulácie	Vlnová forma COFDM (Code Or	Orthogonal FrequencyDivision Multiplexing)
	Demodulácia QPSK, QAM16, QAM64
	Vysielací režim 2K, 8K
	Ochranný interval 1/4, 1/8, 1/16,	1/32
	Kódovací pomer 1/2, 2/3, 3/4, 5/6, 7/8
Dekódovanie video a audia	Dekódovanie video ISO/IEC138	18-2 H.265 kompatibilné
	Rozlíšenie video PAL 720 x 576	/ NTSC 720 x 480, 1080i, 1080P
	Kódovacia rýchlost' video vstupu	15 Mbit/s max.
	Teletext Podpora DVB-ETS300	472
	Dekódovánie audia ISO 11172-3
	Zvukový záznam Stereofónny, mono (L, P)
	Vzorkovacia frekvencia zvuku 3	2, 44.1, 48 kHz
USB	Port USB USB 2.0
	Systém FAT32, NTFS
Napájenie	Napájacie napätie 110 – 240 V,	50/60 Hz
	Maximálna spotreba < 8 W
	Spotreba v pohotovostnom stave	< 0,5 W
Pracovné prostredie	Teplota 0 až +40 °C
	Vlhkost' ≤ 95 %

VÝROBCA SI VYHRADZUJE PRÁVO NA ZMENU TECHNICKEJ ŠPECIFIKÁCIE VÝROBKU.

NEBEZPEČENSTVO UDUSENIA. PE VRECKO ODKLADAJTE MIMO DOSAHU DETÍ. VRECKO NIE JE NA HRANIE. NEPOUŽÍVAJTE TOTO VRECÚŠKO V KOLÍSKACH, POSTIELKACH, KOČÍKOCH ALEBO DETSKÝCH OHRÁDKACH.
