6H220X, 6H220N, 6H210B, 6H220AX, 6H-220AX - Elektrická trouba FAGOR - Bezplatný návod k obsluze

Typ produktu	Vestavná elektrická trouba
Značka	FAGOR
Modely	6H220X, 6H220N, 6H210B, 6H220AX, 6H-220AX
Elektrické napájení	Jednofázové s uzemněním (kabel součástí)
Typ hodin	Mechanické nebo digitální podle modelu
Funkce vaření	Pulsní tradiční vaření, Turbo plus, Pulsní silný gril, Silný gril, Jemný gril, Intenzivní spodní ohřev, Pulsní spodní ohřev, Tradiční vaření, Rozmrazování, Céléris (rychlé předehřívání)
Teplotní rozsah	Od 35°C do 250°C podle funkce
Objem trouby	Nespecifikováno (standardní vestavná velikost)
Čištění	Pyrolýza, samočistící stěny (katalytické), funkce Aquasliding (pára)
Včetně příslušenství	Hluboký plech, plochý plech, multifunkční mřížka, částečná/plná výsuvná mřížka, samočinné výsuvné lišty « impulse » (podle modelu)
Bezpečnost	Dětská pojistka, automatické bezpečnostní vypnutí po několika hodinách, diagnostika chyb na digitálním displeji
Programování	Časovač, odložený start, programovatelný konec vaření, zvuková signalizace
Instalace	Vestavná (samostatně nebo s varnou deskou)
Index opravitelnosti	Nespecifikováno (náhradní díly dostupné přes poprodejní servis)
Energetická spotřeba	Nespecifikováno (energetická třída neuvedena)

Často kladené otázky - 6H220X, 6H220N, 6H210B, 6H220AX, 6H-220AX FAGOR

Jak nastavit čas na troubě s digitálními hodinami?

Stiskněte tlačítko hodiny (symbol hodin), dokud nezačne blikat, poté nastavte čas tlačítky + a -. Po několika sekundách displej přestane blikat.

Co dělat, když trouba nefunguje a zobrazuje blikající symbol?

Podle symbolu: pokud bliká, otočte ovladač funkcí na 0 a nastavte čas (bod 2.3). Pokud bliká, trouba se automaticky odpojila po několika hodinách provozu; otočte ovladač na 0 a nastavte čas. Pokud bliká, odemkněte troubu (bod 2.11).

Jak čistit samočistící stěny?

Samočistící panely odstraňují tuky během pečení. V případě potřeby proveďte regeneraci: vyjměte příslušenství, zvolte vhodnou funkci, nastavte teplotu na 250°C po dobu 30 až 60 minut. Po vychladnutí otřete vlhkou houbou. Nikdy nepoužívejte speciální čisticí prostředky na trouby, kovové houbičky nebo ostré předměty.

Jak používat funkci Aquasliding?

Trouba musí být vlažná. Vyjměte příslušenství a výsuvné lišty. Nastříkejte 200 ml vody na vnitřní stěny. Podle modelu spusťte cyklus Aquasliding (automatický konec) nebo nastavte na 150°C na 10 min a poté snižte na 35-75°C na 20 min. Po cyklu otřete vodu a zbytky.

Mohu k čištění trouby použít spreje nebo abrazivní houbičky?

Ne, nikdy nepoužívejte abrazivní prostředky, kovové houbičky nebo ostré nástroje. Na vnější části používejte neutrální čisticí prostředky a jemný hadřík. Na vnitřek postačí vlhký hadřík s mýdlovou vodou.

Jak odemknout dětskou pojistku?

Mechanické hodiny: otočte horní ovladač do polohy zámek. Digitální hodiny: stiskněte současně tlačítka + a - po dobu 3 sekund, dokud symbol zámku nezmizí.

Co dělat, když během pečení vychází kouř?

Snižte teplotu a/nebo vyčistěte vnitřek trouby (viz část čištění). Ujistěte se, že zbytky jídla nepřipalte.

Jak rychle předehřát troubu?

Použijte funkci Céléris (rychlé předehřívání), pokud je k dispozici. Jinak zvolte požadovanou teplotu a počkejte, dokud kontrolka teploty nezhasne.

Jak naprogramovat odložené vaření (start a konec)?

Zvolte funkci a teplotu, poté nastavte dobu pomocí časovače. U digitálních hodin stiskněte tlačítko konec, nastavte požadovaný čas ukončení tlačítky + a -. Trouba se automaticky zapne, aby dokončila vaření v naprogramovaný čas.

Jaké příslušenství je součástí a jak ho používat?

Podle modelu máte k dispozici hluboký plech, plochý plech, multifunkční mřížku, částečnou/plnou výsuvnou mřížku a samočinné výsuvné lišty « impulse ». Příslušenství lze použít samostatně nebo v kombinaci. Lišty « impulse » vyžadují plech jako podpěru. Dodržujte pozice mřížky (1 až 5) uvedené v tabulce pečení.

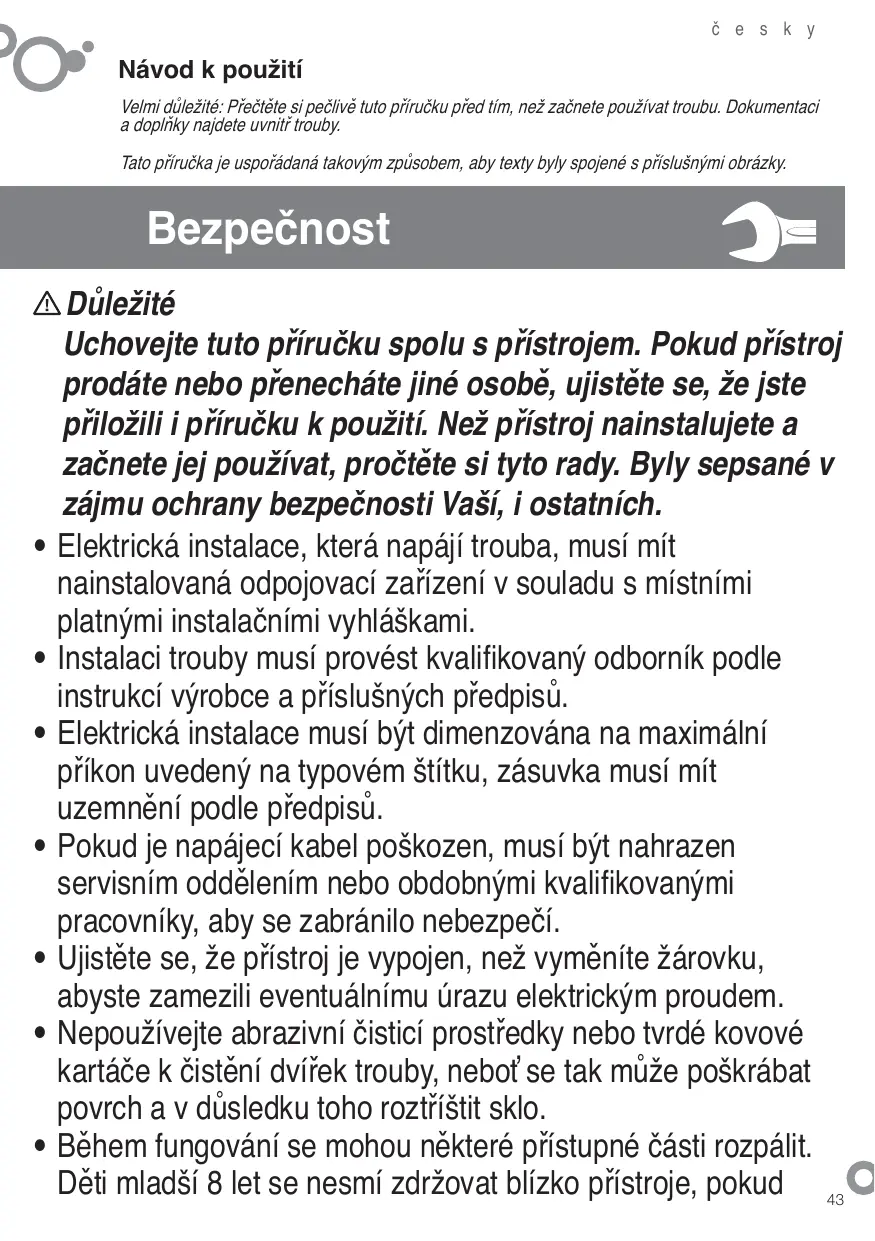

NÁVOD K OBSLUZE 6H220X, 6H220N, 6H210B, 6H220AX, 6H-220AX FAGOR

Tato píručka je usporádaná takovým zpúsobem, aby texty byly spojené s príslušnymi obrázky.

Bezpečnost

Duležite

Uchovejte tuto priručku spolu s pristrojem. Pokud pristroj prodáte nebo prenecháte jiné osobě, ujistěte se, ze jste prilozili i priručku k použití. Než pristroj nainstalujete a začnete jej používat, proctěte si tyto rady. Byly sepsané v zajmu ochrany bezpečnosti Vaší, i ostatních.

• Elektrická instalace, ktera napaji trouba, musí mít nainstalovaná odpojovaci zařizení v souladu s mistrímì platnými instalacními vyhláškami.
• Instalaci trouby musi provest kvalifikovaný odborník podle instrukci vyrobce a príslušnych predpisu.
• Elektrická instalace musí byt dimenzována na maximálné príkon uvedeny na typovém štítku, zásuvka musí mit uzemněné podle predpisů.
• Pokud je napajeci kabel poškozen, musí byt nahrazen servisnim oddělením nebo obdobjnámymi kvalifikovanými pracovníky, aby se zabránilo nebezpečí.
• Ujistěte se, ze prístroj je vypojen, než vyměnǐte zhárovku, abyste zamezili eventuálnímu urazu elektrickým proudem.
• Nepoužívejte abrazivné Čistić prostředky nebo tvrdé kovové kartáče k Čistěné dvírek trouby, nebot'se tak může poskrábat povrch a v dusledku toho Roztristit sklo.
• Během fungování se mohou některé pristupné Časti rozpálit. Děti mladí 8 let se nesmí zdržovat blízko pristroje,Pokud

nejsou pod neustálým dohledem.

Vynhte se dotyku topnych prvku uvnittrouby.
- Tento pristroj smí používat déti ve věku 8 let a starú a osoby se sníženými fyzickými, smyslovými nebo mentárními schopnostmi nebo s nedostatkem zkušeností nebo znalostí, pouzePokud na ně někdo dohlíží nebo byly náležité poučené o zpúsobu použítí pristroje a chapou rizika, ktera prydstavuje. Děti si nesmí s pristrojem hrát. Uživatelské Čištěné i a udřžbu nesmí provadět déti bez dozoru.
Vás prístroj je určeny k bežnému domácímu používány. Nepoužívejte jej k obchodním nebo prúmyslovým učelům. Slouží vyhradné na pečeni potravin.
- Nezkousejte měnit charakteristíky prístroje. Mohlo by to BYt nebezpećné.
- Během Čišěné pyrolyzou se povrch ohřeje víc, než pri normalním používání. Je třeba nenechat príblížit déti.
- Než pristoupíte k Čišěnéni pyrolýzou, odstraťe všechno príslušenstvá a silnéčišěnéí.
- Nepokládejte težké predměty na dveře trouby a dohlédněte, aby na ne nelezly a ani si nesedali déti.
- Pokud chcete provést jakékoliv Čišění v otvoru trouby, tato musí byt vypnutá.
- Po použití trouby se ujistěte, ze jsou všechny ovládače v poloze vypnuto.
- Nepoužívejte troubu jakospížani na uskladněni príslušenství, které nepoužíváte.
- Nepoužívejte k Čišění parní ani vysokotlakové prístroje (požadavy týkajíci se elektrické bezpečnosti).
- Trouba musí vždy fungovat se zavřenými dveřmi ve všech programech, včetné grillu.

Identifikace

Identifikujte model své trouby ("a", "b", "c", "d", "e", "f") tak,Že porovnáte ovladaci deskupsvého pristroje s ilustracemi.

1

Instalace

1.1 Vybaleni. Odstraţe vsechny ochranné prvyk.
1.2 Připojení k elektrické sfti. Měje vždy na paměti udaje ze štǐtku s parametry (1.2.1) a miý nábytku, do nehož se trouba zabuduje (1.2.2, 1.2.3).

Samostatné trouby: pristroj se musi pripojit k siti prostřednictvim pevného jegnofazového pripojeni, ve kterém musi byt zajisteno pripojení ochrannévo vodiče (zelenožlutý). Vložte troubu do otvoru a dbeje na to, aby v horní cásti nezustal pěčinavici kabel (1.2.5, 1.2.6). Prišroubujte jej k nábytku dvěma dodanymi šrouby (1.2.7). Material, kterýPokryva nábytek musi byt tepelné odolní. Pro ukončeni instalace pristroje je třeba nastavit hodinu (a, c, d, f). Po určitem období neaktivity pristroj prějde do stavu standby, kde se v závislosti na modelu snizí zánvost nebo se vypne obrazovka.

Multifunkcn triouby pro kombini se sklokeramickymi deskami. troubu je mozné instalovat pouze se sklokeramickymi deskami doporučenymi vyrobcem, abychom se vyhnuli nebezpeči. Umistete varnu desku pracovni desku a uvolněte skriñku s prépinači (1.2.8). Vložte varnu desku do otvoru v pracovni desce a dbeje na instalačni požadavky (viz námod k desce) (1.2.9). Vložte troubu do otvoru v nábytku a ponechte prostro pro manipulaci s ní (1.2.10). Přinšroubujte skriñku s prépinači k troube. (1.2.11, 1.2.12). Prìpojté desku k troube (1.2.13). Vložte troubu uplne do skrižnya přinšroubujte ji dvěma dodanyymi šrouby (1.2.14, 1.2.15). Umistete kroužky ovladáču podle druhu zdroje tepla (1.2.16) a ovladáče (1.2.17).

Použití

Než použijete svou novou troubu poprve, zahrjete ji prázdnou. Než použijete svou novou troubupoprved, zahrjete ji prázdnou. (bez potravin pri teplote 250^ a po dobu 30 minut). Mûze se objevt kouri nebo zapach (což je normálni vzhledem k zahrati zbytku konzervačnic prostředků apod.). Jakmile se ochladi, vycistěte vnitřek vlhým hadrem.

2.1 Príslušenstvi. V závislosti na modelu disponujete hlubokým plechem (2.1.1), plochym plechem (2.1.2) a multifunkčnimi rostem (2.1.3), ktery funguge nezávisle. Navic muzete kombinovat jakýkoliv plech s multifunkčnimi rostem (2.1.4) a vytrofitz nich sadu. Vsechna príslušenstvi nebo sady se mohou namontovat prímo na Částečné vyjimatelny rost (2.1.5) nebo na zcela vyjimatelny rost (2.1.6, 2.1.7) (2.1.8). Pokud disponujete Částečné vyjimatelnym plechem, použijte jej samostatné nebo společné s plechy (3 zpúsoby) (2.1.9). Jednoduchý rost se pužíva samostatné (2.1.10). Pokud disponujete samovyjiždécimi voditky "impulse", vložte je do troubynejdrive bez plechu (2.1.11). Voditka "impulse" vyjžději automaticicky pri otevřeni trouby pod vahou plechu (2.1.12). S voditky "impulse" (2.1.13) je nutnéPokládat potraviny na plech. Berte v uvhuh polohu rostú prí vlkladáni dovnitř. Disponuji bočnimi zarázkami proti prěvrácéri (2.1.14).
2.2 Poloha prisluşenstv. Je k disposici 5 poloh pro umistěné prisluşenstv
2.3 Nastaveni casu. Bezne hodiny: Zatahnete za spodni ovladac a otocte jim doprava (2.3.1).NastavteCas (2.3.2).Digitalni hodiny: stisknete tlačitko a to začne blikat (2.3.3).Nastavte cas tlačitky +, - (2.3.4).Po několika vterinach prestane blikat (2.3.5). Poznamka: Znovu stavave cas po přeruseni dodávy elektrického proudu nebo pri změné CASu.
2.4 Potraviny na pečeni. Vložte potravy do trouby. Zvolte příslušenstvá a跟他 poholuho po prechodži konzultaci tabulky pro pečeni. Zavřete dvířka.
2.5 Volba funkce vařeni. Zvolte funkci vařeni podle modelu
Tradčí ohřev vzduchem. Pro jakýkoliv druhPokrmu. Je možné pripravovat několikPokrmu najednou, aniž by se smíchali chutea pachy.
Turbo plus. ATeplo je vyvärené centrálnim odporem.

Silny ventilovaný gril. Gratinuje tak, ze teplo rovnoměrně rozkláda. Ideálné pro opékáni velkých kusu.
Silny gril. Gratinovani: těstovin, soufflé a omáčky bechamel.
Jemny gril. Hamburgery, toasty a potraviny s malym povrchem.
Intenzivn iNSTeJové teplo. Silne spodni teplo se Roznomerne Rozkladá. Idealni pro paelly, pizzy.
Vzduchov nistejové teplo. Ventilator Rozprostirá teplo rovnemne. Urcené pro paelly.
Tradićné teplo. Chleba, dorty, plnéne pécivo a libové maso.
Rozmrażení. Rozmrazí za minimálne dobu jakýkoliv vyrobek.
Celeris.Pro predehrati trouby.
2.6 Volba teploty [C] . Zvolte teplotu tak, ze otacite jejim volicem. Kontrolka zhasne, jakmile bude dosazeno zvolené teploty.

CASOVÉ FUNKCE

2.7 Volby doby. Časovač. ①: zvolte minuty tak,Že otáčite volicem (2.7.1). Pokud chcete,aby fungoval Časové neomezené, deje t ho do ručni polohy (l).

Bézné hodiny: Otocte horním ovládacem doprava a zvolte minuty (2.7.2). Pokud chcete, aby fungoval Časově neomezeně, deje t do ručni polohy Ča Červéná ěspka musi byt v Časově poloze, kterou ukazuji ručicky hodin.

Digitánlí hody: stlăcte tlăctko L, které začne blinkat [▶] (2.7.3). Nastavte dobu tlăctky +, —(2.7.4). Po několika vterínach [▶] přestane blinkat.

Bézné hodiny: Po zvoleni programu a teploty otočte hornim ovladacem až do polohy Å. Dale zatáhněte za horní ovladac a otočte jím tac, aby Červena šipka ukožovalachasstu (2.8.1).Zvolte dobu trvani otáčenimi hornoho ovladace doprava.

Digitánlí hodiny: Jakmile jiste zvolili program, teplotu a dobu, stisknéte tlacítko à to začne blikat [2.9.1]. Nastavteças, kdy si préjete skončit tak, ze stisknéte tlacítka + , — (2.9.2). Po několika vterinach [▶] prestane blikat.

2.10 Signalizačni funkce.

Bězné hodiny: Zvolte polohu 0 u ovladace programu (2.10.1). Otáceje horním ovladacem doprava a zvolte minuty (2.10.2). Funguje pouze, pokud je trouba zhasnutá.

Digitánlí hodyn: Stiskné těkolkrát
tlačitko a začne blikat (2.10.3).

Nastavte dobu tlačitky +, — (2.10.4).

Po několika vteríních prěstane blikat.

Funguje, i když je trouba rozsvicená, i když je zhasnutá.

2.11 Funkce blokovani. Abychom zabrani
zasahum ze strany deti.

Bězné hodiny: Otačejte horním ovládacem doprava, dokud nezvolite (2.11.1)

Digitánlí hodiny: stlăcte na 3 vteiny zároven tlacitka +, -a zobrazi se [2.11.2). K odblokoványú kon opakujte.

Upozorneni t'ykajici se uživani: Jakmile je ukončena doba pečeni, dejeve ovladace funkce a teplty do polohy o ovládač casu do ručné polohy. Otevře opatné dvířka trouby, nebot'muže vyjit horká pára.

Udrzba a cisteni

3.1 Čistěné príslušenstv. Lze je umy't v mycce nádobí. Pokud je Čistěte ručné, používejte bězně uživaný Čistěci prostředek. Odmocte je, aby bylo Čistěné snadnéjsí.

Vinitrni ciisteni trouby.

3.2 Modely s hladkymi stěnami. Vyjměte bočné vodítka. V závislosti na modelu bočné vodítka disponuji dvěma druhy upevněni, bez držák (3.2.1, 3.2.2) nebo s držákem (3.2.4, 3.2.5). Po jejich vyjmú tóře bočné stěné vlhým hadříkem (3.2.3, 3.2.6). Když budou stěné trouby Čisté, nasadte znovu vodítka.
3.3 Modely drsnymi stenami. Samočisticí. V těchto trochab jschou zadni deska a bočni panelyPokrtye samočisticim smaltem, ktery odstrănuje tuk, když trouba funguje. Bočni panely jsou reverzibilni, což zdvojnásobujéŽivotnost potahu.

Pokud se panely dostatečné samy nečistí, je třeba je regenerovat. Za timto Účelem výjměte věsechny doplýký a nádoby z vnitřku trouby. Očistěte pečíve povrch trouby, který není samočistitelý. Zvolte funkci. Nastavte teplotu na 250° C a dobu mezi 30 a 60 minutami, v závislosti na stipnì Žnéčistěné.

Když Čistić program skonćá a trouba
vychladne, přejdte navlčenou houbickou
po samočisticć prkáché, které budou opět
zcela fumkćni.

3.4 Cisteni stropu. Pokud vase trouba disponuje skladacim grilem, vytihnetejej nahoru a zatla cate dolu, aby jste jej roztahli (3.4.1) a yvistete strop vlhkym hadrikem (3.4.2).
3.5 Vnějsí Čišěni trouby. Používejteneutralný produkty,vyssutedobrě měkkým hadrem.
3.6 Funkce Aquasiding je systém, ktera usnadnjue cisěntí trouby díky použiti vodni

páry. Trva 35 minut a probíhá následujicím zpùsobem.

• Začněte, když je trouba vlažný.
  Vvjmete vsechny doplkiya bocni voditka, v zavislosti na modelu.
• Rozpraste 200 ml vody na vinitrni steny trouby. Δ Přilis mnoho vody může způsabit,Že vyteče z trouby.
  V závislosti na modelu,

a) Aquaslading počkeje, dokud trouba neoznámí ukončeni Čisticiho cyklu.
b) tradicni pri 150^ po dobu 10 minut. Po uplynuti uvedené doby nastavte teplotu na minimum (35^-75^, podle modelu) a udržujte ji po dobu 20 minut. Pokud nebudete postupovat podle těchto instrukci, muzete zpúsobit kondenzace na prědní straně.

Vypnete troubu
- Opatrnne otevretedvere od trouby a zabrahtektaktu s párou.
- Po ukončeni cyklu odstraţne zevnitř vodu a pomoci hadrifu odstraţne zbytky nečistot Tento pomocný cyklu pro Čišěni požbývă efktivity,Pokud se nerespektuji urcené ěcasové useky.
* V závislosti na modelu si múzete pomoci funkci casový spinač.

Upozorneni tykajici se uzivani. 1. Ujistete se, ze trouba je vypnuta. 2. Nikdy nepouzivejte parni cisticije.

Reséné problème

Je rada udalosti, ktere muzete vyresit sami.

4.1 Nefunguje. Zkontrolujte, zda je pripojena a/ nebo zda volic doby neni na 0.
4.2 Pri pečeni vystupuje kour. Snizte teploa /nebo vycistěte troubu (bod 3.3).
4.3 Po pečeni vydáva hluk. Je normálni,Že ventilátor funguje dál, dokud se nesnizi teplota uvnitřa vně.

Je normálni,Že ventilator funguje dál,dokud senesiži teplota uvnită vne.

4.4 Nefunguje. Bliká Dejte volic funkci na 0 a nastavte Čas (bod 2.3).
4.5 Nefunguje. Bliká Trouba fungovala po několík hodin a z bezpečnostnich důvodu se automaticky vypnula. Dejte volíč funkci na 0 a nastavte Ās (bod 2.3).
4.6 Nefunguje. Bliká -Dejte volic funkci na 0 a odblokujte troubu (pod 2.11).
4.7 Funguje. Bliká Stisknéte jakékoliv tlačitko.

Nemanipulujte s troubou za ucelem opravy, zavolejte technicky servis.

Zivotni prostreedi

Trouba byla navržena s ohledem na uchovani zivotniho prostrevi.

Respektuje zivotni prostredi. Pridehrivejte troubu jen, kdyz to je nutne (podivejte se do tabully). Pouzivejte radeji formy tmavé bary. Pri dlouhé度过 pečeni vypnéte troubu 5 nebo 10 minut prešed stanovenou dobou.

Zacházení s opdagem z elektrických a elektronických pristrojú.

Odevzdeje svou troubu do zvlastniho sberného strediska.

Recykplace domácích elektrickych spotbreicu zabrañuje negativním vilvum na zdráva umoznjupe šetřit energia a zdroje.

Vice informaci ziskáte u organu mistrí samosprávy, u prodejce a na www.elektrowin.cz

Tabulka pečeni

	Potravina	Program a teplota		Doba	Poloha	Předhřívání	Příslušensvit
maso a drúbez	telecí 1,5 Kg	190°C	210°C	50 - 60 min	1	ne
	vepřové 1,5 Kg	150°C	180°C	85 - 95 min	2	ne
	jehněčí 1,2 Kg	200°C	220°C	40 - 50 min	2	ne
	krocan 4 Kg	170°C	190°C	115 - 125 min	1	ne
	kuře 1,25 Kg	210°C	230°C	50 - 60 min	1	ne
zelemina	pečené Červné papriky 1,25 Kg	190°C	210°C	30 - 40 min	2	ne
	plěné rajčata 4 Jednotky	200°C	220°C	15 - 19 min	2	ne
ryby a moříské plody	pečená treska / treska v trouбě 1,5 Kg	210°C	230°C	7 - 9 min	2	ano
	krevety v trouбě 1 Kg	220°C	240°C	4 - 5 min	4	ano
ržné	pizza	200°C	220°C	18 - 22 min	1	ano
	pro věchny druhy potravin	75°C			2	ne
	Kynutí těsta na chleba/pečivo	40°C	40°C	25 - 30 min	0	ne
		50°C	50°C
8.4.1 Máslové sušenko	8.4.1 Máslové sušenko	175°C	22 min	3	ano	Hlubokým plechem
8.4.2 Muffiny	8.4.2 Muffiny	185°C	23 min	2	ano	Hlubokým plechem
		*160°C	45 min	3	ne	Hlubokým plechem/ standardni
8.5.1 Nadý- chané piškoty bez tuku	8.5.1 Nadý- chané piškoty bez tuku	180°C	25 min	1	ne	Forma na rostu
		*180°C	40 min	3	ne	2 formy na 1 rostech a Hlubokým
8.5.2 Jablečný koláč	8.5.2 Jablečný koláč	185°C	40-45 min	2	ne	Rož
		*180°C	50-55 min	3	ne	2 formy na 1 rostech a Hlubokým
9.1 Zapékány pavrchu	9.1 Zapékány pavrchu	*250°C	2-3 min	4	Předhřátí po dobu 5 min	Pečeni 2-3 min. Na rostu

• Podle modelu

Kezelési utmutató

Klasické hodiny: Otáčejte hornym ovládačom doprava, dokl'nezvolite. (2.11.1)

Digitáne hodiny: Poças 3 sekund stláçaje súcasne tlacidla +, — a zobrá sa ikona (2.11.2). Pre odblokovanie postup zopakujte.

Vypnite ruru.
- Starostlivo otvorte dvere rury a vyhnite sa kontaktu s parou.
- Po ukončeni cyklu odstrante vodu zvnútrajsku a pomocu handricky odstrantezvyšky nečistot Tento pomocný cistiacicyklus stráca na efektivnosti, ak sa nerešpektuju urcené Časové useyk.
* V závislosti od modelu si moźete pomóct funksiou casovy spína.

Upozornenie pre použivanie. 1. Pred Čistením sa uistite, Že rúra je vypnutá. 2. NIKDY nepoužívajte parné Čistice.

Riesenie problemov

Su problemy, ktoré moźete vyriešit' aj sami bez privolania servisu.
