NÁVOD K OBSLUZE Outdoor Camera CW700S Xiaomi

Venkovní kamera Xiaomi CW700S Uživatelská příručka · 95

Před použitím výrobku si pečlivě přečtěte tuto příručku a uschovejte ji pro budoucí potřebu. Přehled o výrobku

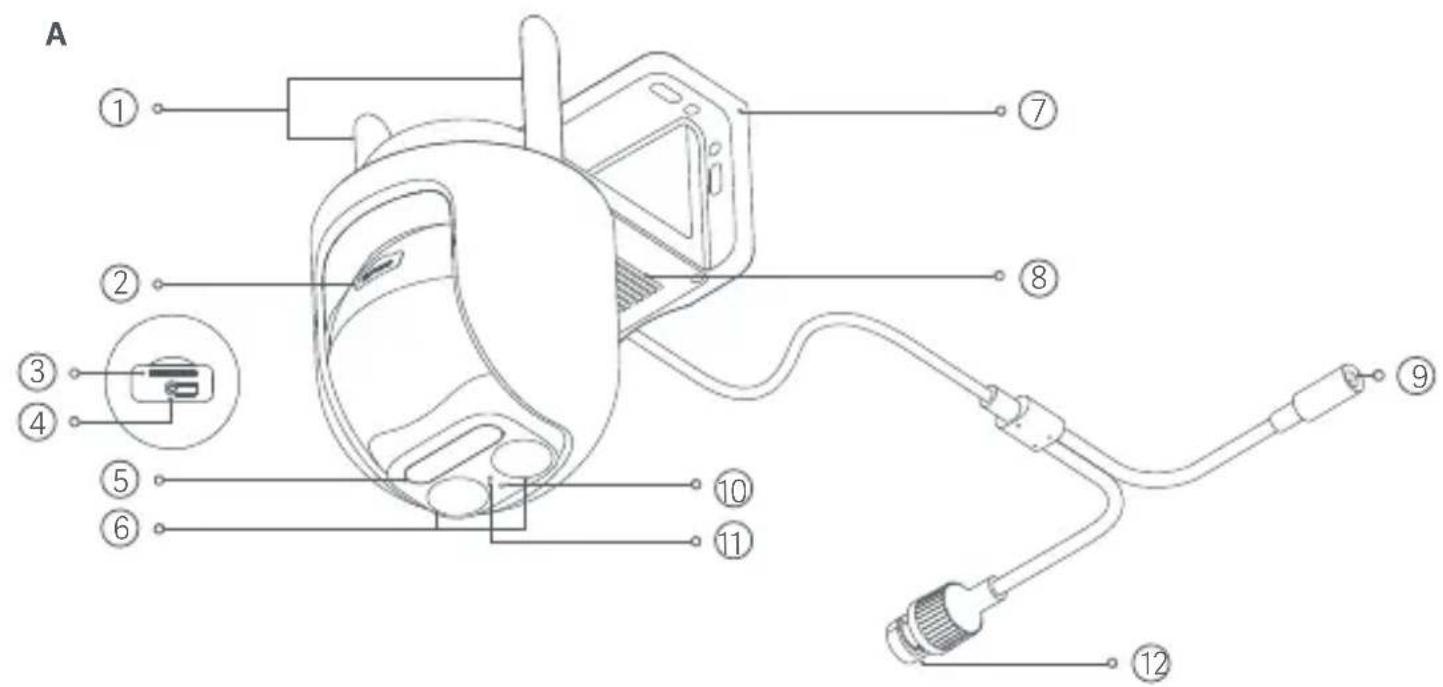

Obr. A

① Anténa

⑤ Výplňové světlo

⑨ Napájecí port

② Vodotěsný kryt

⑥ Objektiv

10 Mikrofon

③ Slot pro kartu microSD

⑦ Nástěnný držák

⑪ Kontrolka

④ Tlačítko resetování

⑧ Reproduktor

12 Port sítového kabelu

Obsah balení: Venkovní kamera Xiaomi CW700S, napájecí adaptér, vodotěsná páska pro napájecí kabel, nálepka s montážní šablonou pro montáž na stěnu/strop, sada šroubového příslušenství, vodotěsné příslušenství síťového portu, uživatelská příručka

Poznámka: Ilustrace výrobku, příslušenství a uživatelského rozhraní v uživatelské příručce slouží pouze k referenčním účelům. Skutečný výrobek a jeho funkce se mohou díky vylepšením výrobku lišit.

Jak používat

- Instalace karty microSD

Ujistěte se, že je kamera odpojena od napájení. Otevřete vodotěsný kryt nad slotem pro kartu microSD a vložte kartu microSD kontaktními body dolů.

VAROVÁNÍ: Při vkládání nebo vyjímání karty microSD odpojte kameru. Používejte kartu microSD od kvalifikované značky (kamera podporuje karty microSD o velikosti 8 GB až 256 GB. Kartu microSD může být nutné naformátovat prostřednictvím nabídky Nastavení > Správa úložiště na zásuvné stránce kamery v aplikaci Xiaomi Home). Doporučujeme, aby karta microSD měla rychlost čtení/zápisu nejméně U1/třída 10. (Obr. B)

Poznámka: Po instalaci nebo vyjmutí karty microSD se ujistěte, že jste vodotěsný kryt řádně nasadili zpět na slot pro kartu, abyste zabránili vniknutí vody do kamery a ovlivnění jejího běžného používání.

Zapnutí

• Izasuňte kabel napájecího adaptéru do napájecího portu, aby se kamera automaticky zapnula. (Obr. C)
• Kamera je úspěšně zapnuta, když se rozsvítí žlutá kontrolka a ozve se hlasová výzva.

Poznámky: Ujistěte se, že pro připojení používáte originální kabel napájecího adaptéru, abyste předešli abnormálním operacím. Po zapnutí kamery neotáčejte objektivem kamery a nenuťte jej k otáčení. Pokud objektiv není umístěn přesně, můžete jej kalibrovat prostřednictvím aplikace Mi Home/Xiaomi Home.

- Popisy stavů kontrolky

Žlutá: Čeká se na připojení...

Blikající žlutě: Připojování k síti...

Blikající modře: Připojení k serveru...

Udržování modře: Připojení proběhlo úspěšně

Připojení k aplikaci Xiaomi Home

Tento výrobek pracuje s aplikací Xiaomi Home. Používejte aplikaci Xiaomi Home k řízení vašeho zařízení a k interakci s dalšími inteligentními domácími zařízeními.

Nasnímáním kódu QR stáhněte a nainstalujte aplikaci. Pokud je aplikace už nainstalovaná, budete přesměrováni na stránku nastavení připojení. Nebo vyhledejte v obchodu s aplikacemi text „Xiaomi Home“, abyste ji mohli stáhnout a nainstalovat.

Otevřete aplikaci Xiaomi Home, klepněte vpravo nahoře na ikonu „+“ a pak podle pokynů přidejte své zařízení.

Poznámky: Verze aplikace může být aktualizována. Postupujte podle pokynů pro aktuální verzi aplikace. Ujistěte se, že se kamera zapne a síťové připojení je během připojování stabilní. Kontrolka se při zapnutí kamery udržuje žlutá a po úspěšném připojení kamery k aplikaci se změní na modrou.

- Resetování

Při změně sítě nebo účtu Xiaomi, ke kterému je kamera připojena, odstraňte kameru z aplikace Xiaomi Home a poté ji znovu spárovejte.

Poznámka: Resetování kamery nevymaže žádná data na kartě microSD.

Výstrahy

• Provozní teplota kamery se pohybuje od -30 °C do 60 °C. Nepoužívejte kameru v prostředí s teplotami vyššími nebo nižšími, než je uvedený rozsah.
• Kamera je přesný elektronický výrobek, který má stupeň krytí IP66, odolný proti prachu a vodě. Pro zajištění normálního používání nepoužívejte kameru v extrémně vlhkém prostředí nebo na místech, kam může vniknout voda.
• Napájecí adaptér dodávaný spolu s kamerou není vodotěsný a je určen pouze pro použití v interiéru. Napájecí adaptér nepoužívejte v extrémně vlhkém prostředí nebo na místech, která mohou způsobit vniknutí vody. Provozní teplota napájecího adaptéru se pohybuje od -30 °C do 45 °C. Nepoužívejte jej v prostředí s teplotami vyššími nebo nižšími než uvedený rozsah.
• Chcete-li zlepšit výkon kamery, neumistujte ji na místa, kde její objektiv směřuje k reflexnímu povrchu nebo je vedle něj, například ke sklu a bílým stěnám, protože to způsobí, že obraz bude v místech blízko kamery příliš jasný a ve vzdálenějších místech tmavší, nebo může způsobit, že kamera bude vytvářet bílé snímky.
• Při používání Wi-Fi se ujistěte, že je kamera nainstalována v oblasti se silným signálem Wi-Fi. Neinstalujte kameru v blízkosti mikrovlných trub ani jiných předmětů či míst, které by mohly ovlivnit její signál Wi-Fi.
• Když je zapnuta funkce nočního vidění, změna okolního světla vyvolá změnu filtru, pravděpodobně doprovázenou mírným zvukem cvaknutí, což je normální.
• Pokud je napájecí kabel poškozen nebo přerušen, musí jej vyměnit odborníci z řad výrobce, oddělení poprodejního servisu nebo oddělení s podobnými funkcemi, aby nedošlo k ohrožení bezpečnosti.

Jak instalovat

Montáž kamery na stěnu

1. Nalepte nálepku s montážní šablonou na místo, kam má být kamera nainstalována, a vyvrtejte do zdi čtyři otvory pomocí vrtacího nástroje podle umístění otvorů na nálepce. Průměr otvoru je přibližně 6 mm a hloubka přibližně 40 mm. (Obr. D-1 Obr. D-2)
2. Do otvorů ve stěně vložte čtyři plastové hmoždinky. (Obr. D-3)
3. Umístěte držák ke stěně, do otvorů vložte šrouby a zavrtejte je do plastových hmoždinek na stěně.

(Obr. E-1)

Montáž stropního držákul (Slova E-2) nástěnnéno držáku

1. Po upevnění kamery omotejte port napájecího kabelu vodotěsnou páskou, abyste zajistili vodotěsnost. (Obr. F)

Omotání vodotěsnou páskou

Instalace vodotěsného příslušenství

Vodotěsné příslušenství síťového portu, které je třeba nainstalovat, zahrnuje: těsnicí kroužek, vodotěsnou objímku, zátku, vodotěsný zadní kryt. Po instalaci se zlepší vodotěsnost portu síťového kabelu.

Nasad'te těsnicí kroužek na port síťového kabelu kamery (Obr. G-1). Na síťový kabel navlékněte v pořadí vodotěsný zadní kryt, zátku a vodotěsnou objímku (Obr. G-2) a poté síťový kabel zapojte do portu. Sešroubujte vodotěsnou objímku a zátku, poté sešroubujte vodotěsný zadní kryt a vodotěsnou objímku (Obr. G-3).

Obr. G-1 Obr. G-2

Těsnicí kroužek

Sítový kabel

Vodotěsná objímka

Zátka

Vodotěsný zadní kryt

VAROVÁNÍ:

• Stěna musí unést alespoň trojnásobek celkové hmotnosti kamery.
• Kamera musí být pevně připevněna ke stěně podle pokynů pro instalaci v uživatelské příručce, aby nedošlo k náhodnému zranění.
• Kameru neinstalujte v blízkosti venkovní jednotky klimatizace, vývodu digestoře, vývodu plynového ohřívače vody nebo jiných zdrojů tepla.

Parametry

Název: Chytrá kamera

Model: MJSXJ06HL

Jmenovitý příkon: 12 V --- 1 A

Clona: f/1.6

Úložiště: karta microSD

Bezdrátová konektivita: Wi-Fi IEEE 802.11b/g/n 2,4 GHz

Provozní frekvence: 2412–2472 MHz

Specifikace externího adaptéru AC

Výrobce: Shenzhen AMC Technology Co., Ltd.

Identifikátor modelu: AD-0121200100EU-6

Vstupní napětí: 100–240 V

Frekvence vstupního střídavého proudu: 50/60 Hz

Výstupní napětí: 12 V

Provozní teplota: -30 °C až 60 °C

Rozlišení: 2560 × 1440

Rozměry výrobku: 150 × 103 × 185 mm

Video kodek: H.265

Kompatibilita: Android™ 8 a novější nebo iOS 12.0 a novější

Maximální výstupní výkon: < 20 dBm

Výstupní proud: 1 A

Výstupní napájení: 12,0 W

Průměrná aktivní účinnost: > 82,97 %

Účinnost při nízkém zatížení (10 %): 80,40 %

Spotřeba energie bez zatížení: < 0,10 W

Poznámka: Specifikace výrobku a bezpečnostní informace jsou uvedeny v uživatelské příručce a na spodní straně výrobku.

Externí zdroj napájení: Nabíjejte zařízení pomocí EU adaptéru (AD-0121200100EU-6), který dodává společnost

Shenzhen AMC Technology Co., Ltd.

UPOZORNĚNÍ K ZÁRUCE

Jako uživatel produktů Xiaomi máte za určitých podmínek nárok na dodatečné záruky. Společnost Xiaomi nabízí specifické spotřebitelské záruky v rámci výhod poskytovaných jako doplněk k zákonným zárukám poskytovaným na základě zákona o ochraně spotřebitelů platného ve vaší zemi, nikoli namísto těchto záruk. Doba platnosti a podmínky týkající se zákonných záruk jsou uvedeny v příslušných místních zákonech. Další informace o výhodách spotřebitelských záruk naleznete na oficiálních webových stránkách společnosti Xiaomi https://www.mi.com/global/support/warranty. S výjimkou případů, kdy to zakazují zákony nebo jinak přislíbila společnost Xiaomi, jsou poprodejní služby omezeny na zemi nebo region původního nákupu. V rámci spotřebitelské záruky a v maximálním rozsahu povoleném zákonem společnost Xiaomi dle svého uvážení opraví nebo vymění váš produkt, případně vám vrátí zpět částku, která za něj byla zaplacena. Na běžnou míru opotřebení, zásah vyšší moci, zneužití nebo poškození způsobené nedbalostí nebo chybou uživatele se záruka nevztahuje. Kontaktní osobou pro poprodejní servis může být jakákoli osoba v autorizované servisní síti společnosti Xiaomi, autorizovaní distributoři společnosti Xiaomi nebo konečný prodejce, který vám produkty prodal. V případě pochybností kontaktujte příslušnou osobu, kterou společnost Xiaomi určila.

Současné záruky se nevztahují na Hongkong a Tchaj-wan.

Na výrobky, které nebyly řádně dovezeny a/nebo nebyly řádně vyrobeny společností Xiaomi a/nebo nebyly řádně pořízeny od společnosti Xiaomi nebo oficiálního prodejce produktů Xiaomi, se stávající záruky nevztahují. Na základě platných zákonů můžete získat záruky od neoficiálního prodejce, který produkt prodal. Společnost Xiaomi vás proto vyzývá, abyste kontaktovali prodejce, od kterého jste výrobek zakoupili.

Informace o shodě s předpisy

Informace o OEEZ

Všechny výrobky označené tímto symbolem jsou odpadní elektrická a elektronická zařízení (OEEZ, jak je uvedeno ve směrnici 2012/19/EU), která by neměla být mísena s netříděným domovním odpadem. Místo toho byste měli chránit lidské zdraví a životní prostředí odevzdáním zařízení na sběrném místě, které je určeno k recyklaci odpadních elektrických a elektronických zařízení a stanoveno vládou nebo místními úřady. Správná likvidace a recyklace pomohou zabránit potenciálním negativním dopadům na životní prostředí a lidské zdraví. Více informací o umístění a podmínkách těchto sběrných míst se dozvíte od montážního technika nebo místních úřadů.

EU – Prohlášení o shodě

Společnost Xiaomi Communications Co., Ltd. tímto prohlašuje, že rádiové zařízení typu MJSXJ06HL je v souladu se směrnicí 2014/53/EU. Úplné znění prohlášení o shodě pro EU je k dispozici na následující internetové adrese:

http://www.mi.com/global/service/support/declaration.html Podrobnou elektronickou příručku najdete na stránce www.mi.com/global/support/user-guide

Při běžném použití tohoto zařízení by se měla udržovat vzdálenost mezi anténou a tělem uživatele alespoň 20 cm.

Výrobce: Xiaomi Communications Co., Ltd.

Další informace naleznete na webových stránkách www.mi.com

Verze uživatelské příručky: V4.0
