NÁVOD K OBSLUZE Goliat Artro Vermeiren

1. Tento výrobek 164

2. Před použitím 165

2.1. Určené použití a indikace 165
2.2. Bezpečnostní pokyny a příslušná rizika 166
2.3. Symboly na chodítku 167
2.4. Při dodávce 168
2.5. Přeprava a skladování 168

3. Montáž/demontáž a nastavení 169

3.1. Montáž 169
3.2. Rozložení 174
3.3. Montáž držáku vycházkové hole (volitelně) 174
3.4. Nastavení výšek 175

4. Použití chodítka 176

4.1. Brzdový systém 176
4.2. Složení a rozložení 177
4.3. Přejíždění obrubníků 179
4.4. Posazení, zvednutí se a chození 179

5. Údržba 180

5.1. Čištění 180
5.2. Dezinfekce 180
5.3. Kontrola / servis / opravy 180
5.4. Znovupoužití výrobku 181
5.5. Likvidace 181

6. Technické údaje 182

Předmluva

Blahopřejeme! Nyní jste vlastníkem chodítka Vermeiren!

Děkujeme za vaši důvěru ve výrobky společnosti Vermeiren. Tento návod slouží k tomu, aby vám pomáhal s použitím tohoto chodítka a jeho provozních možností. Řádně si jej přečtěte; pomůže vám seznámit se s provozem, schopnostmi a omezeními tohoto chodítka.

Máte-li po přečtení tohoto návodu nějaké dotazy, obraťte se bez obav na svého odborného prodejce. Rád vám pomůže.

Důležitá poznámka

Aby byla zajištěna vaše bezpečnost a prodloužena životnost tohoto výrobku, věnujte mu řádnou péči a nechávejte jej pravidelně kontrolovat a opravovat.

Tento návod obsahuje nejnovější verzi produktu. Společnost Vermeiren má právo provádět změny tohoto typu výrobku, aniž by byla povinna upravit nebo nahradit podobné výrobky, které již byly dodány.

Obrázky výrobku slouží pouze k upřesnění pokynů. Detaily výrobku na obrázcích se mohou od daného výrobku lišit.

Dostupné informace

Nejnovější verzi následujících informací vždy naleznete na našich webových stránkách http://www.vermeiren.com/. Tyto webové stránky pravidelně navštěvujte pro případné aktualizace.

Osoby se zrakovým postižením si mohou stáhnout elektronickou verzi tohoto návodu, kterou jim může přečíst softwarová aplikace text-to-speech.

	Návod k obsluzePro uživatele a odborného prodejce
	Servisní příručka pro chodítkaPro odborného prodejce
	Prohlášení o shodě (ES)

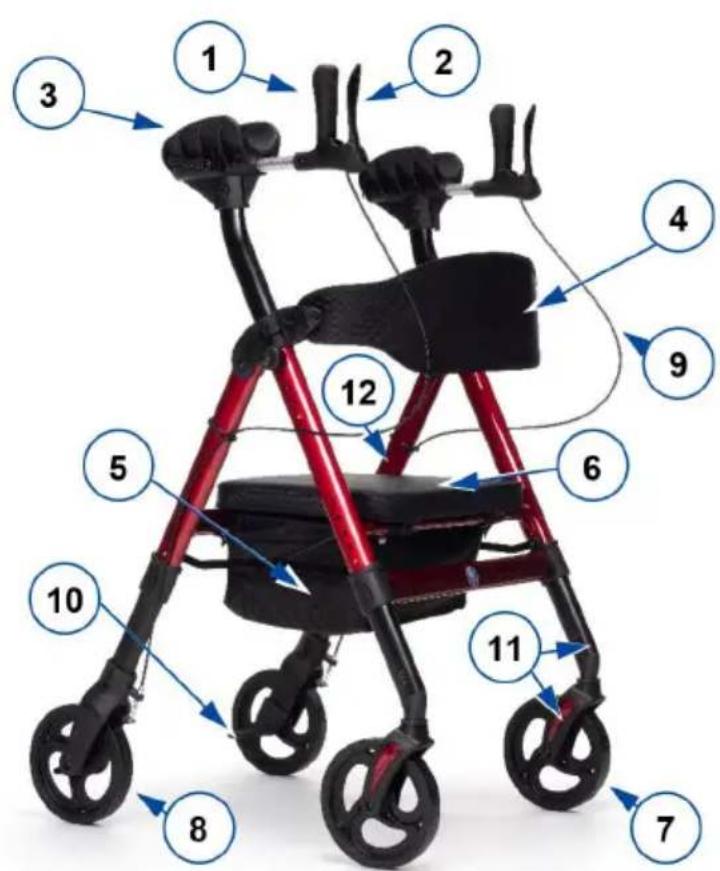

1. Tento výrobek

1. Madla
2. Brzdová páka
3. Podpěra předloktí
4. Zádová opěrka
5. Úložná taška
6. Sedadlo
7. Přední kola
8. Zadní kola
9. Brzdový kabel
10. Zvedací páka
11. Reflektory
12. Identifikační štítek

2. Před použitím

CS

2.1. Určené použití a indikace

- Tento výrobek je zdravotnický zařízení.

- Indikace a kontraindikace: Chodítko je určeno jako podpora funkce nohou při chůzi a každodenních činnostech. S podpažními podpěrami je speciálně vhodný pro uživatele trpící poruchami pohyblivosti zahrnujícími omezení pohybu/rovnováhy, ale s dostatečně zachovanou schopností chůze a koordinace, kdy použití standardního rollatoru není možné z důvodu zhoršené funkce rukou a použití jiných pomůcek pro chůzi je nedostatečné. Nepoužívejte chodítko, máte-li jiná fyzická omezení, jež mohou způsobit jeho nebezpečné použití, jako jsou slabé ruce, poruchy rovnováhy, zhoršené vidění, ztráta končetin apod.

- Chodítko je navrženo a vyrobeno výhradně k použití jako pomůcka při chůzi pro jednu osobu o maximální váze 200 kg.

- Chodítko kompenzuje absenci přiměřené podpory nohou tím, že se osoba opírá o chodítko či pohybuje s ním pomocí horních končetin nebo hrudníku. Chodítko poskytuje lepší stabilitu, podporu a bezpečnost při chůzi.

- Chodítko lze používat doma i venku.

- Není určeno pro přepravu zboží anebo více lidí než jednoho uživatele. Není také určen k použití jako přepravní pomůcka vsedě.

- Smí se používat pouze na povrchu, kde se všechna čtyři kola dotýkají země. Chodítko nepoužívejte na skalnatém, nerovném či písčitém povrchu nebo na strmým místech. Chodítko může být nestabilní. Pro chůzi s chodítkem hledejte rovné stabilní plochy a zkosené obrubníky.

- Záruka na tento výrobek je založena na běžném použití a údržbě, jak je to popsáno v tomto návodu. V případě poškození výrobku způsobeného nesprávným použitím či absencí údržby tato záruka zanikne.

- Ověřte si všechny technické detaily a omezení chodítka v odst 6..

2.2. Bezpečnostní pokyny a příslušná rizika

POZOR

Riziko zranění

- Přečtěte si pokyny v tomto návodu a postupujte podle nich. Jinak se můžete zranit nebo se váš výrobek může poškodit.

Při použití mějte na paměti následující obecná upozornění:

- Ověřte, zda kamínky či jiné předměty neblokují kola chodítka.

- Než použijete chodítko jako pomůcku k postavení se ujistěte, že jsou obě brzdové páčky v režimu parkování. Jakmile se pohodlně a stabilně postavíte, můžete parkovací brzdy odblokovat.

- Během chůze mějte obě ruce stále na rukojetích.

- Mějte na paměti, že některé části chodítka mohou být velmi teplé či studené vlivem okolní teploty, slunečního záření, topných těles atd. Budťe opatrní při dotýkání.

- Před každým použitím ověřte, zda jsou nastavení výšek řádně zajištěna, viz odst. 3.4..

- Nedržte se rukojetí mokrýma rukama. Jinak může dojít k uklouznutí úchopu a ztrátě vaší rovnováhy.

- Nechod'te s chodítkem v silničním provozu. Chod'te vždy po chodníku.

- Dbejte na pokyny týkající se údržby a servisu. Výrobce neodpovídá za škody způsobené nesprávným servisem / péčí o výrobek.

Jakýkoli závažný incident [MDR (EU) 2017/745 §2 (65)], k němuž došlo ve spojitosti s tímto zařízením, musí být oznámen jeho výrobci a příslušnému orgánu členského státu, ve kterém je uživatel anebo pacient etablován.

Mějte na paměti, že chodítko může rušit některé typy systémů proti krádeži v závislosti na použitém nastavení. To může způsobit spuštění alarmu v obchodu.

2.3. Symboly na chodítku

CS

Identifikační štítek se nachází pod levou rukojetí na vnitřní straně základního rámu

	Max. hmotnost uživatele v kg
	Typové označení
	Katalogové číslo
	Sériové číslo
	Zdravotnické zařízení
	Výrobce
	Datum výroby
	Prohlášení o shodě
	Pozor: důležité informace
	Doporučení prostudovat příručku

2.4. Při dodávce

Rozbalte výrobek a ověřte, zda jde o kompletní dodávku. Musí obsahovat následující položky:

• Základní rám se sedadlem, přední a zadní část;
• Přední kola s podpěrou;
• Zadní kola s podpěrou a připojení brzdového kabelu;
• Rukojeti s brzdami
• Zádová opěrka
• Úložnou tašku;
  • Návod

Ověřte, zda výrobek nebyl poškozen přepravou. Zjistíte-li po dodání jakékoli škody, obratíte se na dopravce.

2.5. Přeprava a skladování

Při přepravě a skladování chodítka postupujte podle technických specifikací v odst. 6.. Ověřte, že bude chodítko skladováno v suchu.

Chodítko dostatečně zakryjte pro ochranu před korozí a cizími tělesy (např. slaná voda, mořský vzduch, písek, prach).

Aby se chodítko nepoškodilo, ověřte, že na něm nejsou skladovány ani o něj opřeny žádné předměty.

3. Montáž/demontáž a nastavení

POZOR

Riziko zranění

- Pred nastavením výšky chodítka jej kompletně sestavte.

3.1. Montáž

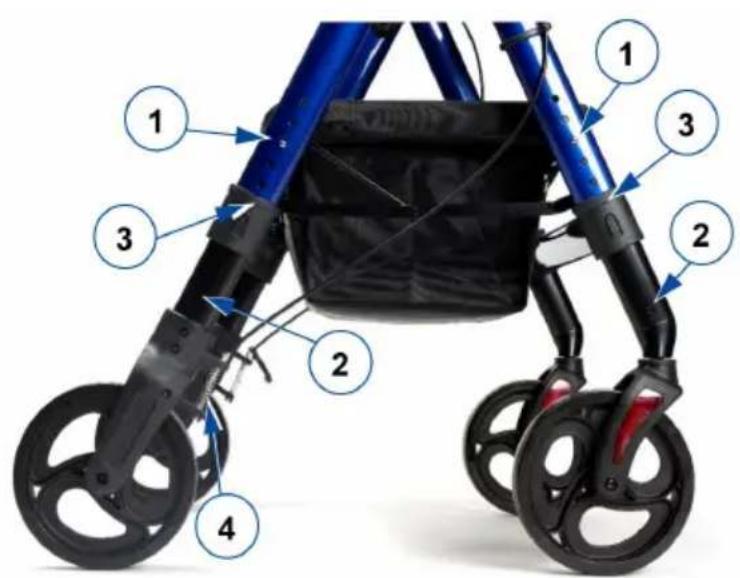

3.1.1. Montáž predních a zadních kol

POZOR

Riziko pádu nebo překlopení

• Všechna čtyři kola vždy nastavujte na stejnou výšku.

- Při montáži předních kol dbejte na to, aby byla namontována na správné straně. Osy kol musí být svislé, viz obrázek.

Při montáži zadních kol zkontrolujte, že se připojení brzdového kabelu (4) nachází uvnitř chodítka.

1. Postavte chodítko na přední/zadní stranu.
2. Stiskněte a podržte pružinové tlačítko (1) na podpěře kola.
3. Zasunujte podpěru kola (2) do trubky rámu (3), až vyskočí pružinové tlačitko z požadovaného nastavovacího otvoru.
4. Opakujte u ostatních kol. Zkontrolujte, že jsou všechna čtyři kola správně zajištěna.

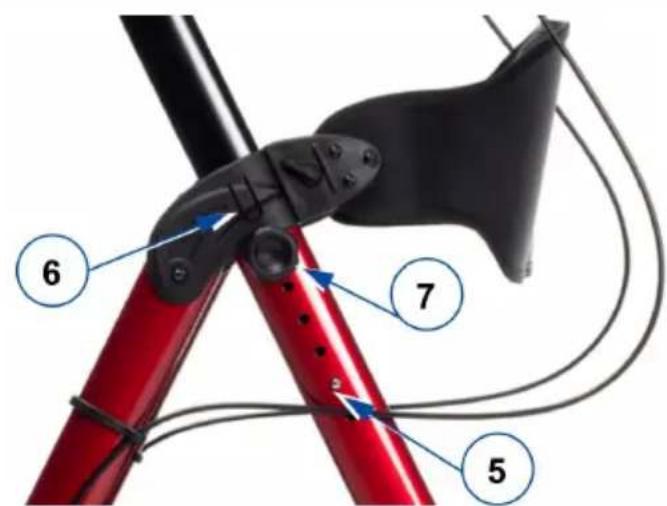

3.1.2. Montáž rukojetí

1. Chodítko postavte na všechna čtyři kola. Zkontrolujte, že stojí stabilně.
2. Stiskněte a podržte pružinové tlačítko (5) na rukojeti.
3. Zasunujte rukojeť do trubky rámu (6), až pružinové tlačítko vyskočí z požadovaného nastavovacího otvoru.
4. Opakujte s druhou rukojetí. Zkontrolujte, že jsou obě rukojeti správně zajištěny a že jsou nastaveny na stejnou výšku.
5. Do horního otvoru na každé straně vložte hvězdicový knoflík (7), který zajistí větší pevnost.

6 7 5

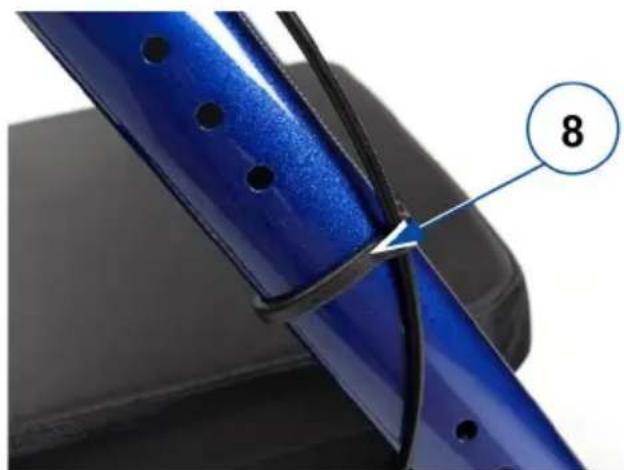

Kabelové svorky

Aby se kabel nezachytil mezi pohyblivé součástky chodítka, připevněte brzdový kabel k rámu kabelovou svorkou (8).

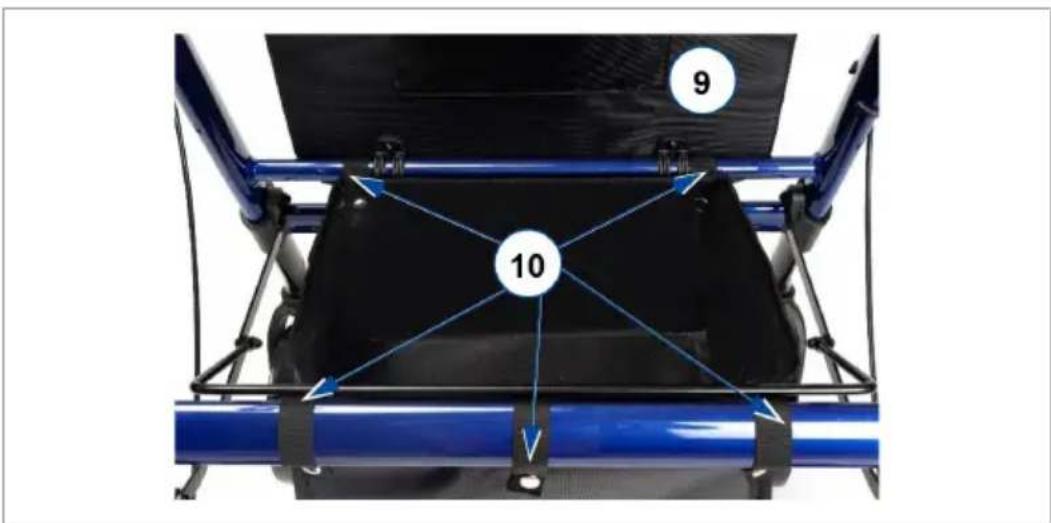

3.1.3. Montáž úložné tašky

POZOR

Riziko pádu nebo překlopení

• Nákupní tašku nepřeplňujte.

9 10

Maximální nosnost úložné tašky naleznete v §6..

Úložná taška je určena k upevnění pod sedadlo na dvě vodorovné trubky, na nichž spočívá sedadlo.

1. Vyklopte sedadlo (9).
2. Pomocí pěti úchytek (10) připevněte úložnou tašku na trubky rámu.
3. Sedadlo znovu sklopte dolů.

3.1.4. Montáž/demontáž opěrky zad

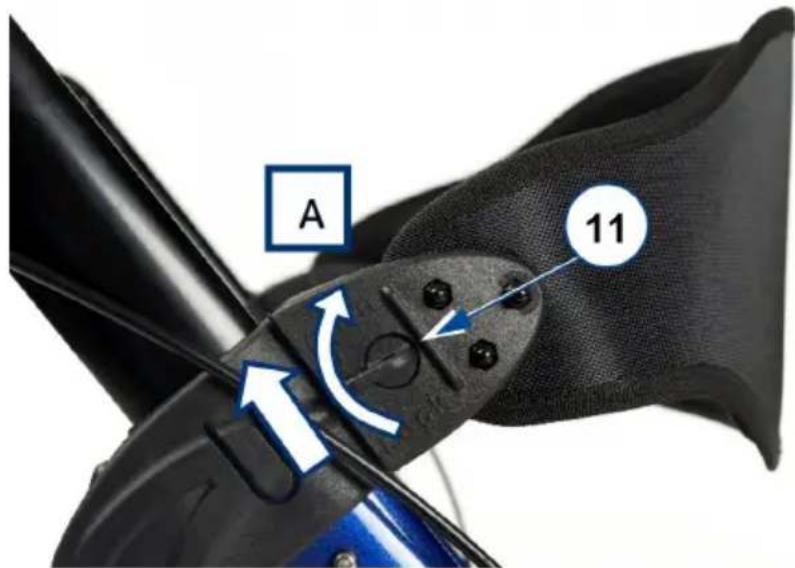

Demontáž

1. Otočením přepínače (11) nastavte zámky na obou stranách opěrky zad do „otevřené” polohy [A].
2. Vysuňte opěrku zad nahoru a vyjměte ji.

A 11

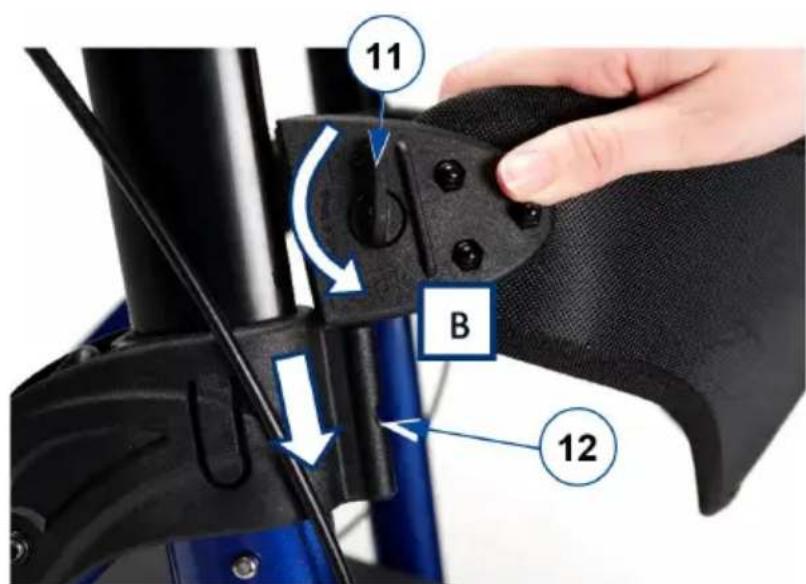

Montáž

1. Zkontrolujte, že se zámky na obou stranách opěrky zad nachází v „otevřené“ poloze [A].
2. Strany opěrky zad posuňte na podpěře (12) co nejvíc dolů.
3. Otočením přepínače (11) nastavte zámky na obou stranách opěrky zad do polohy „zamčeno” [B]. Před usednutím zkontrolujte, že je opěrka zad dobře zajištěna!

11 B 12

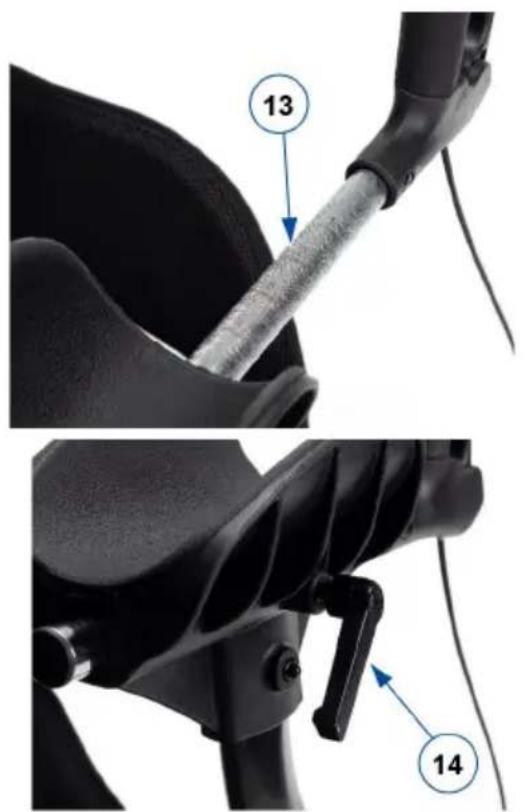

3.1.5. Poloha rukojeti

POZOR

Nebezpečí pádu

- Nepřekračujte maximální rozsah vyznačený na podpěře rukojeti.

Polohu rukojetí lze plynule nastavit podle potřeb uživatele. Pro usnadnění nastavení je na podpěře rukojeti vyznačeno 5 poloh (13).

1. Uvolněte páčku (14) pod opěrkou podpaží.
2. Posouvejte rukojeć dopredu/dozadu až do požadované polohy.
3. Utáhněte páčku.
4. Postup opakujte pro druhou rukojeť a ujištěte se, že jsou závěsy dobře zajištěny.

13 14

3.2. Rozložení

POZOR

Riziko poškození

- Věnujte pozornost poloze brzdových kabelů. Nevytahujte rukojeti příliš vysoko, aby nedošlo k poškození brzdového kabelu.

Rozložení chodítka se provádí v opačném pořadí, než je jeho sestavení:

1. Úložná taška: Rozdělejte úchytky (10) a vyjměte tašku.
2. Kabelová svorka (8) (2x): Opatrně vytáhněte z trubky rámu.
3. Rukojeť s pákou brzdy (2x): Stiskněte a podržte pružinové tlačítko (5) a vytáhněte rukojeť z rámu.
4. Přední a zadní kola (4x): Stiskněte a podržte pružinové tlačítko (1) a vytáhněte kolo z rámu.

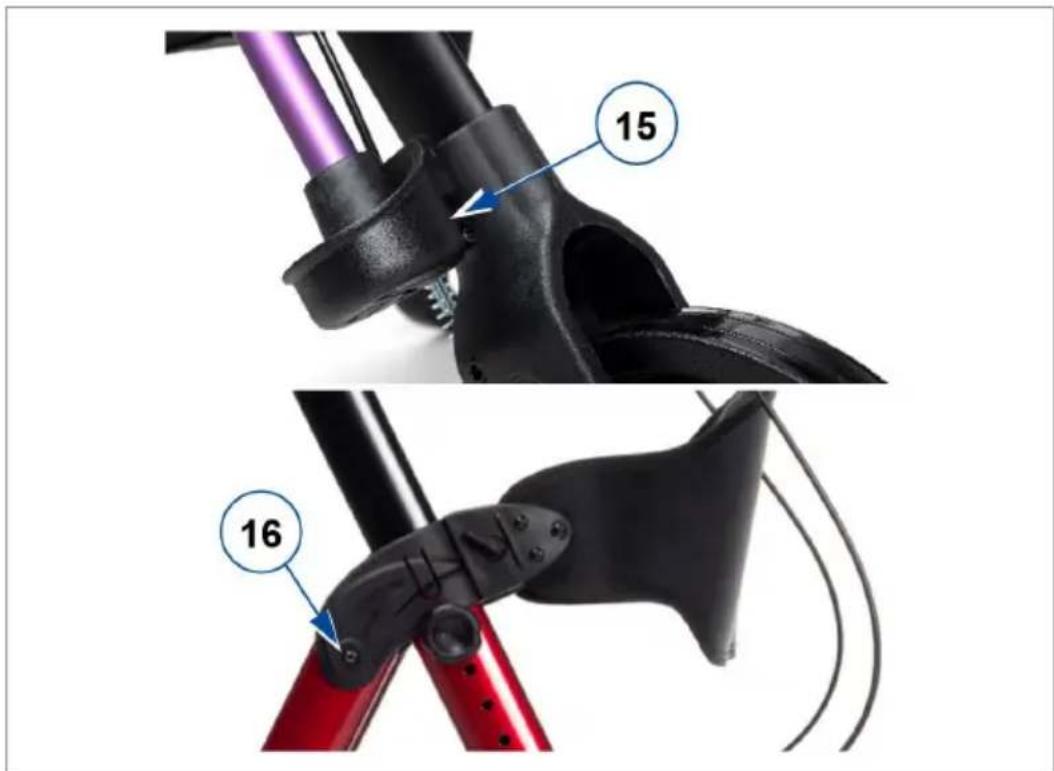

3.3. Montáž držáku vycházkové hole (volitelně)

1. Nasad'te misku (15) na připravenou podpěru na spodním zadním rámu.
2. Vyšroubujte šroub (16) z horního rámu a vložte šroub, který je dodáván s držákem vycházkové hole.
3. Umístěte podložku s maticí na druhou stranu šroubu a pevně ji utáhněte.

15 16

3.4. Nastavení výšek

i Nastavení výšky chodítka podle velikosti těla:

• Nejprve nastavte výšku sedadla.
• Potom nastavte výšku obou rukojetí.

POZOR

Riziko pádu nebo překlopení

• Všechna čtyři kola vždy nastavujte na stejnou výšku.

U chodítka můžete nastavovat výšku seřízením rukojetí (6 poloh v krocích po 25 mm)

Sedadlo lze výškově nastavovat seřízením předních a zadních kol (5 poloh v krocích po 25 mm).

Při nastavování obou těchto možností:

1. Stiskněte a přidržte pružinové tlačítko.
2. Posunujte kolo nebo rukojeť nahoru/dolů v trubce rámu na požadovanou výšku, až pružinové tlačítko vyskočí z příslušného otvoru nastavení.
3. Zkontrolujte správné zajištění pružinového tlačítka.
4. Vložte hvězdicový knoflík do horního otvoru pro dodatečné zajištění rukojeti.

Zkontrolujte, že

• jsou obě rukojeti nastaveny na stejnou výšku.
• jsou na stejnou výšku nastavena všechna 4 kola.

4. Použití chodítka

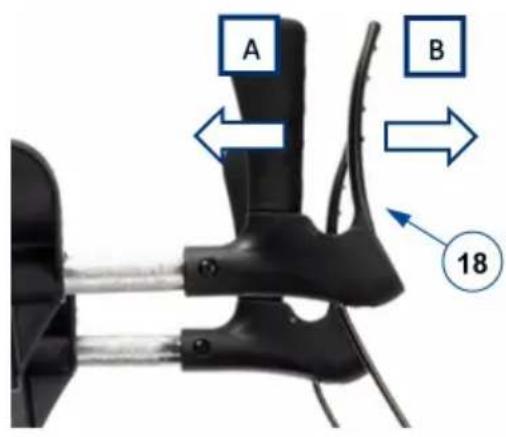

4.1. Brzdový systém

POZOR

Nebezpečí pádu

- Pro zajištění bezpečnosti zkontrolujte funkci brzd. Stav brzdového systému ovlivňuje opotřebení, olej a jiné znečištění zadních kol a brzdného mechanismu.

Chodítko je vybaveno brzdami ovládanými dvěma brzdovými pákami (15). Brzdové páčky lze používat ve dvou brzdných režimech: jízdní brzdy a parkovací brzdy.

POZOR

Riziko poškození

- Při použití jízdních brzd na chodítko příliš netlačte. Jinak dojde k poškození pneumatik či brzd.

Chcete-li použít jízdní brzdy, vytáhněte obě brzdové páčky (15) zároveň nahoru [A] mačkavým pohybem. Pro ukončení brždění uvolněte brzdové páky.

Chcete-li použít parkovací brzdy, stiskněte obě brzdové páčky (15) dolů do zamknuté polohy [B]. Vždy použijte obě parkovací brzdy současně. Pro ukončení režimu parkování vytáhněte obě brzdové páky zároveň nahoru.

A B 18

4.2. Složení a rozložení

POZOR

Nebezpečí skřipnutí

- Mějte prsty, přezky, šperky a oděvy vždy mimo skládací mechanismus.

POZOR

Nebezpečí pádu

- Zkontrolujte, zda je chodítko zcela rozevřeno a jeho rám uzamknut.

19 20 18

4.2.1. Rozložení chodítka

1. Stiskněte obě brzdové páčky dolů do parkovací polohy, viz §4.1..
2. Chodítko postavte na zem na všechna čtyři kola a současně držte trubky rámu.
3. Vytáhněte přední (18) a zadní (19) trubky rámu a co nejvíc zatlačte na tyče sklápěcího mechanismu (20) dolů. Dávejte pozor, aby se vám do mechanismu nezachytily prsty!
4. Sklopte sedadlo.
5. Montáž opěrky zad viz §3.1.4..

4.2.2. Složení chodítka

1. Postavte se za chodítko.
2. Stiskněte obě brzdové páčky dolů do parkovací polohy, viz §4.1.
3. Otočte sedadlo nahoru.
4. Vyprázdněte úložnou tašku.
5. Vytažením rámu sedadla (20) nahoru rám trochu zavřete.
6. Sevřením předních a zadních trubek dohromady rám zcela zavřete.
7. Demontáž opěrky zad viz §3.1.4..

4.3. Přejíždění obrubníků

POZOR

Nebezpečí pádu

- Na obrubník jezděte kolmo, oběma předními koly zároveň. Mějte chodítko těsně u těla.

Pro snadnější zdolávání malých překážek, jako jsou obrubníky, je chodítko vybaveno naklápěcí pomůckou na dvou zadních kolech.

1. Zajistěte, abyste stáli stabilně a prítom drželi obě rukojeti.
2. Jednou nohou šlápněte na zvedací páku (21) a tím zvedněte přední kola.
3. Udržujte chodítko v této poloze pomocí rukojetí a pomalu jděte dopředu, až se přední kola dostanou na obrubník.
4. Nyní zvednutím rukojetí a pohybem dopředu dostaňte na obrubník i zadní kola.
5. Když stojí chodítko stabilně, můžete přejít na obrubník i vy.

4.4. Posazení, zvednutí se a chození

POZOR

Nebezpečí pádu

- Před posazením ověřte, že jsou obě brzdové páčky v parkovací poloze, viz §4.1.. Nechte brzdové páčky v této poloze, dokud nezačnete znovu chodit. Nohama pohybujte mezi zadními koly.

- Nepohánějte chodítko vsedě.

1. Stiskněte obě brzdové páčky dolů do parkovací polohy.
2. Ověřte, zda jsou opěradlo a sedadlo otočeny dolů a zajištěny na místě.
3. Zatímco se opíráte o rukojeti, otočte se a posad'te se na sedadlo.

4. Chcete-li se znovu postavit, opřete se o rukojeti a otočte se.

5. Pro použití jízdních brzd vytáhněte obě brzdové páčky nahoru.

6. Uvolněte brzdové páčky, jděte dopředu a mějte přitom chodítko těsně u těla.

5. Údržba

Pravidelná péče zajistí, že bude chodítko udržováno v dokonale funkčním stavu. Návod k údržbě naleznete na webových stránkách společnosti Vermeiren: www.vermeiren.com.

5.1. Čištění

K čištění chodítka použijte měkký vlhký hadřík a vlažnou vodu s jemným mýdlem pro domácí účely. Předcházejte namočení. K čištění nepoužívejte abrazivní čisticí prostředky.

5.2. Dezinfekce

POZOR

Riziko poškození

- Dezinfekci mohou provádět pouze kvalifikované osoby. Porad'te se se svým prodejcem.

K čištění chodidla použijte měkký navlhčený hadřík a vlažnou vodu s jemným dezinfekčním prostředkem pro domácnost.

5.3. Kontrola / servis / opravy

Předpokládaná životnost vašeho chodítka je 5 let. Životnost chodítka je ovlivněna jeho používáním, skladováním, údržbou, servisem a čištěním.

Před opětovným použitím chodítka je třeba zkontrolovat následující body:

• Kompletnost.
• Skládací mechanismus: správná funkce.

• Šrouby a matice: pevně dotažené.

• Brzdy: správná funkčnost.

• Kola (stabilita, vedení stopy, upevňovací šrouby).

• V případě pravidelného kontaktu s drátky, vlasy či jinými nečistotami se mohou kola zablokovat. Pravidelně kontrolujte, zda se kola volně otáčejí a zda jsou v dobrém stavu.
• Rám (deformace, stabilita, připojení).
• Rukojeť (bezpečné zamknutí systému nastavení výšky, dobrá podpěra rukojetí).
- Sedadlo, opěradlo a úložná taška (opotřebení či poškození).

Váše chodítko je vyrobeno z hliníkových a plastových součástí. Doporučujeme, abyste nechali výrobek zkontrolovat alespoň jednou ročně. Četnost servisu však závisí na frekvenci a intenzitě použití výrobku. Porad'te se s odborným prodejcem a dohodněte vhodné servisní intervaly.

Opravy a výměny smějí provádět pouze vyškolené osoby. Přitom je třeba používat pouze originální náhradní díly společnosti Vermeiren.

Využívejte služby nabízené vaším specializovaným prodejcem. Bude velmi rád, když vám pomůže s jakýmkoli servisem a opravami.

5.4. Znovupoužití výrobku

Před každým dalším použitím nechte chodítko dezinfikovat, zkontrolovat a opravit podle pokynů v odst. 5.2. a odst. 5.3..

5.5. Likvidace

Po skončení životnosti musí být chodítko zlikvidováno podle místní legislativy pro životní prostředí. Nejlepším způsobem likvidace je rozebrání chodítka pro usnadnění přepravy recyklovatelných součástí.

6. Technické údaje

Technické údaje uvedené níže platí pouze pro toto lůžko při standardních nastaveních a optimálních podmínkách okolí. Během používání berte tyto údaje v úvahu.

Značka Vermeiren
Skupina produktů Chodítko
Typ Goliat Artro
Popis Rozměry
Hmotnost uživatele 200 kg
Maximální váha obsahu tašky 5 kg
Celková délka 750 mm
Délka ve složeném stavu 400 mm
Celková šířka	730 mm
Šířka při složení	730 mm
Celková výška 1140 - 1310 mm
Složená výška 1080 - 1280 mm
Výška rukojetí	1140 - 1310 mm
Doporučená výška těla	1650 - 2000 mm
Vzdálenost mezi rukojeťmi	580 mm
Výška sedadla 490 - 560 mm
Šířka sedadla	470 mm
Hloubka sedadla	410 mm
Celková hmotnost- bez košíku	12,35 kg12 kg
Průměr zadního kola	200 x 30 mm
Brzdy	Jízdní a parkovací brzdy
Šířka otáčení	1050 mm
Teplota skladování a používání	+5°C - +41°C
Vlhkost při skladování a používání	30% - 70%
Právo na technické změny vyhrazeno. Tolerované odchylky +- 15 mm / 1,5 kg / 1,5°
