| Typ produktu | Laminovací stroj |
| Značka | Peach |
| Model | PBP350 |
| Napájení | 230 V, standardní síťová zásuvka |
| Hlavní funkce | Plastifikace za tepla a za studena, řezání (rovné, zvlněné, perforované), zaoblování rohů |
| Teplota předehřevu | Přibližně 3 až 5 minut pro plastifikaci za tepla |
| Typy kompatibilních fólií | Standardní plastifikační fólie pro teplo a chlad (pro chlad jsou nutné speciální fólie, které nejsou součástí balení) |
| Maximální kapacita řezání | 3 listy 80 g/m² |
| Rozměry (přibl.) | Není uvedeno v návodu, odhad: přibližně 45 x 15 x 10 cm |
| Hmotnost (přibl.) | Není uvedeno, odhad: přibližně 2 kg |
| Světelné indikátory | Červená kontrolka provozu (POWER), zelená kontrolka připravenosti (READY) |
| Bezpečnost | Protiblokovací spínač (ABS) pro vyjmutí zaseknutých fólií, automatické vypnutí po 2 hodinách provozu, nepoužívat ve vlhkém prostředí |
| Údržba a čištění | Vnější čištění vlhkým hadříkem, vnitřní čištění matným kartonem nebo savým papírem při provozní teplotě |
| Náhradní díly a opravitelnost | Náhradní řezací hlavy jsou k dispozici u společnosti Peach nebo na www.peachstore.com; neotvírejte ani neopravujte sami |
| Doporučené použití | Pouze pro vnitřní domácí použití, ne komerční nebo průmyslové |
| Životní prostředí | Nelikvidujte s domovním odpadem (směrnice OEEZ 2012/19/ES) |
Často kladené otázky - PBP350 Peach
Dotazy uživatelů ohledně PBP350 Peach
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Laminovací stroj ve formátu PDF zdarma! Najděte svůj návod PBP350 - Peach a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. PBP350 značky Peach.
NÁVOD K OBSLUZE PBP350 Peach
Stroj je určen pouze pro vnitřní prostory. Připojte stroj do snadno přístupné zásuvky. Aby se zabránilo úrazům elektrickým proudem, nesmí se laminovací zařízení používat za vlhkých a mokrých podmínek a do kontaktu se strojem, připojovacím kabelem nebo zásuvkou se nesmí nikdy dostat voda.
Postavte stroj na stabilní plochu.
- Udržujte stroj mimo zdroje horka a vody.
● Vypněte stroj po každém použití. - Pokud přístroj nebudete delší dobu používat, vytáhněte jeho síťovou zástrčku ze zásuvky.
- Uchovávejte přístroj a baterie mimo dosah domácích zvířat.
- Zabraňte dotyku síťového kabelu s horkými povrchy.
● Nenechávejte síťový kabel viset ze stolů nebo regálů. - Pokud je sítový kabel poškozený, nesmí být přístroj používán.
- Nepokoušejte se přístroj otevírat nebo jiným způsobem opravovat.
- Nepřekračujte udaný výkon přístroje.
● Nedovolte dětem používat tento přístroj. - Nelaminujte ostré nebo kovové předměty (např. sešivací svorky, kancelářské svorky).
- Přístroj není vhodný pro komerční nebo průmyslové použití.
- Po 2 provozních hodinách musíte nechat přístroj minimálně půl hodiny zchladit (vypnout).
- Rohový zaoblovač smíte používat pouze pro řezání fotografií, dokumentů, lepenky nebo laminovaných fólií.
- Před řezáváním odstraňte z dokumentu veškeré sešívací a kancelářské svorky.
● Nůž nesmíte mazat ani brousit. - Tento výrobek mohou používat děti ve věku od 8 let, stejně jako osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny o bezpečném používání výrobku a rozumějí případnému nebezpečí.
● Děti si nesmějí s výrobkem hrát.
Popis
① Sítový spínač (ZAP/VYP)
② Přepínač „Horké/studené laminování“
③ Provozní kontrolka (červená)
④ Kontrolka „Připraveno“ (zelená)
⑤ Otvor pro přivádění fólie (přední strana)
⑥ Otvor pro vyhazování fólie (zadní strana)
⑦ Protiblokovací spínač (ABS)
8 Řezací hlava
9 Zámek
10 Kolečko pro volbu typu řezu
⑪ Vodící lišta
12 Lisovací lišta
13 Polohovací mřížka
14 Zaoblovač rohů
15 Krytka
Nastavení
- Zkontrolujte, zda je vypínač ① v poloze OFF (vypnuto).
- Připojte napájecí kabel do běžné 230 V zásuvky.
- Během prvních použití může docházet k vypařování zbytků oleje. Pokud si u nového zařizení všimnete mírného zápachu ohně nebo malých oblaků kouře, můžete pokračovat v práci normálně. Pokud k tomu bude docházet i po delším používání, kontaktujte technickou podporu.
Laminování
Používejte pouze fólie, které byly specificky vyvinuté pro laminování. Nastavte přístroj správně podle použitých fólií a vyzkoušejte jej nejdříve pomocí zbytků papíru. Před laminováním odstraňte svorky a další kovové díly.
Dokumenty citlivé na teplo (např. etikety atd.) nemohou být laminovány za horka. Nelaminujte prázdné laminovací fólie.
- Přístroj zapněte tak, že nastavíte síťový spínač ① do polohy "I". Provozní kontrolka ③ (POWER) svítí červeně.
- Pokud stroj nepoužíváte, nastavte síťový spínač ① do polohy "0" a provozní kontrolka ③ zhasne.
- Použijte přepínač ②, abyste vybrali požadovaný typ laminovací fólie.
HORKÉ laminování:
Nastavte přepínač ② do polohy (HOT), kontrolka ④ (READY) nesvítí. Přístroj je nyní v režimu nahřívání. Pokud kontrolka ④ (READY) svítí zeleně (po cca 3–5 minutách), je přístroj připraven a laminování může začít.
-
Vložte laminovaný dokument do laminovací fólie vhodné velikosti. Dávejte pozor na to, aby všechny rohy dokumentu měly vzdálenost alespoň dva milimetry od okraje laminovací fólie.
-
Nyní zavedte laminovací fólii svařenou stranou nejdříve pomalu do otvoru pro přivádění fólie ⑤ na přední straně. Zasunujte fólii do přístroje, dokud ji nezachytí a nevtáhnou válečky.
-
Hotová laminovaná fólie se vyhazuje otvorem pro
vyhazování fólie (zadní strana) ⑥. Dbejte na to, aby byl za přístrojem dostatečně volný prostor a fólie mohla vystupovat bez překážky. Než se laminované fólie dotknete, nechejte ji minimálně jednu minutu ochladit.
STUDENÉ laminování:
Zelená kontrolka ④ se rozsvítí, pokud se přepínač ② nachází v poloze (COLD). Stroj je připraven pro studené laminování.
Upozornění: Pro studené laminování musíte používat speciální laminovací fólie. Tyto fólie nejsou součástí startovacího balíčku.
Upozornění: Pro přepnutí z HORKÉHO na STUDENÉ laminování uveďte přepínač ② do polohy (COLD). Ochlazení přístroje trvá několik minut. Počkejte alespoň 10 minut, že započnete se studeným laminováním. V opačném případě může dojít k poškození laminovaného dokumentu, což může vést i k poškození samotného stroje.
Blokované laminovací fólie
Pokud se fólie vtáhla šikmo nebo uvízla v přístroji, postupujte takto:
- Přístroj vypněte tak, že nastavíte síťový spínač ① do polohy "0". Provozní kontrolka ② (POWER) zhasne. Laminovací fólie se dále nevtahuje.
- Posuňte protiblokovací spínač ⑦ na stranu a držte jej v této poloze.
- Vytáhněte laminovací fólii ručně z přístroje.
- Spustte opětovně laminování.

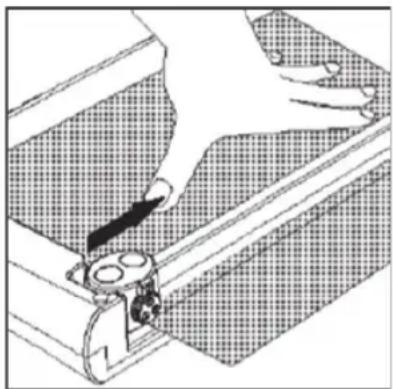

Řezání
Pozor: Řezací nože jsou velmi ostré! Nikdy se jich nedotýkejte!
- Posuňte řezací hlavu ⑧ na jednu stranu vodicí lišty. 11 2. Pro volbu požadovaného typu řezu (rovný, vlnitý nebo perforovaný), vytáhněte zámek ⑨ až do polohy „Otevřít“
- Otáčejte kolečkem pro výběr řezu 10, dokud nebude nahoře symbol požadovaného řezu (rovný, vlněný, perforovaný).
- Stiskněte zámek ⑨ dolů do polohy „Zamknout“.
- Umístěte řezaný materiál na požadované místo pod průhlednou lisovací lištu 12. Zarovnejte rovnou hranu materiálu s polohovací mřížkou 13.
Upozornění: naráz lze řezat maximálně 3 listy (80 g / m²).
- Jednou rukou přidržujte řezaný materiál, aby při řezání neklouzal. Jinak by mohl být řez nepřesný.
- Pro dokončení procesu stiskněte řezací hlavu ⑧ dolů a posuňte ji podél vodicí lišty ⑪ na druhou stranu.
Upozornění: Abyste nedošlo k vadné hraně řezu, nepohybujte řezací hlavou zpět, ale odstraňte řezaný materiál ihned po dokončení řezu.
Výměna řezací hlavy
Když se řezací nože otupí, lze je vyměnit. Nové řezací hlavy, plně smontované se třemi brity, získáte u svého prodejce Peach nebo na www.peachstore.com
- Sejměte krytku 15 posunutím nahoru
- Vložte novou řezací hlavu, znovu namontujte vodicí lištu a zasuňte koncovku 15 zpět do původní polohy.
Pozor! Nedotýkejte se čepelí - jsou extrémně ostré!
Obsluha rohového zaoblovače
Rohový zaoblovač ⑪ je umístěn ve dně přístroje tak, aby byl vždy po ruce. Vytváří čisté zaoblené rohy současně až u 3 listů (80 g/m ^2 ) nebo u jednoho laminovaného dokumentu.
- Odejměte rohový zaoblovač z přístroje a položte jej na stabilní pracovní desku.
- Umístěte dokument do stříbřitě zbarveného rohu.
- Pevně stiskněte zvednuté tlačítko dolů.
Řezný odpad se shromažďuje v rohovém zaoblovači. Chcete-li rohový zaoblovač vyprázdnit, otočte rohovou zaoblenou část vzhůru nohama a odstraňte průhledné víko.
Údržba a čištění
Sítovou zástrčku vytáhněte ze zásuvky. Nechte přístroj ochladit. Vnější stranu přístroje můžete čistit vlhkým hadříkem. Nepoužívejte pro čištění rozpouštědla ani hořlavé materiály. Abyste očistili vnitřní části přístroje od případných nečistot, můžete použít matný kartón cca 250 g/m ^2 nebo speciální sací papír. Listy protáhněte přístrojem zahřátým na provozní teplotu, abyste odstranili zbytky z válců.
Likvidace
Směrnice 2012/19/ES o manipulaci, odběru, recyklaci a likvidaci elektrických a elektronických zařízení a jejich součástí („elektrická a elektronická odpadní zařízení“, známá jako WEEE).
Symbol označený křížkem na kontejneru s odpadem ukazuje, že se stroj nebo přístroj nesmí odhazovat do domovního odpadu, ale musí být předán k řádné likvidaci příslušně vybavenému sběrnému místu.
Směrnice
Prohlašujeme, že tento prístroj byl vyroben ve shodě s platnými předpisy.
SK
Návod na obsluhu
- Nelaminujte ostré ani kovové predmety (napr. svorky, kancelárske spinky).
① Sietový vypínač (ZAP/VYP)
P1. Uistite sa, že je spínač ① v polohe „VYP“ (OFF).
Poznámka: Aby ste sa vyhli chybnej hrane rezu, nezaťahujte rezaciu hlavu, ale rezaný materiál ihned' po dokončení rezu vyberte.
