NÁVOD K OBSLUZE VT-5888 V-TAC

1. Odabir režima rada sustava

Děkujeme, že jste si vybrali a koupili výrobek firmy V-TEK (V-TAC). V-TEK (V-TAC) vám nabízí ty nejlepší výrobky. Před zahájením instalace si prosím pečlivě přečtěte tyto pokyny a uschovejte si tento návod pro budoucí použití. Pokud máte další dotazy, obraťte se na našeho prodejce nebo místního obchodního zástupce, od kterého jste výrobek zakoupili. Oni jsou vyškoleni a jsou vám k dispozici pro všechny vaše potřeby.

UPOZORNĚNÍ!

1) Před zahájením instalace odpojte napájení.
2) Zkontrolujte jmenovité parametry uvedené v pokynech a na výrobku, abyste se ujistili, že je zařízení vhodné pro vaši aplikaci.
3) Instalaci smí provádět pouze kvalifikovaný elektrikář.
4. Toto označení znamená, že zařízení nesmí být likvidováno vyhozením do domácího odpadu.
5. Pozor, nebezpečí úrazu elektrickým proudem.

INSTALACE

Poznámka: Termostat je vhodný pro montáž do standardní podložky 86 mm nebo 60 mm podle evropské normy.

Krok 1: Před zahájením instalace vypněte napájení (viz obr. 1).

Krok 2: Odstraňte montážní desku otáčením části LCD (viz obr. 2).

Krok 3: Připojte vodiče podle schématu zapojení a poté připojte zařízení k napájení (viz obr. 3).

Krok 4: Připevněte montážní desku ke zdi a zašroubujte ji bezpečně do krabice (viz obr. 4).

Krok 5: Připevněte kryt termostatu k montážní desce (viz obr. 5).

Krok 6: Zapněte napájení a vyzkoušejte zařízení.

PROVOZ

1. Zapnutí / vypnutí

- Stisknutím tlačítka (⏻) zapněte / vypněte termostat.

1. Ruční a programovatelný režim

- Stiskněte a podržte tlačítko ( M ), na obrazovce se objeví blikající ikona ( 🍼 ).

- Stisknutím tlačítka (A) se šipkou nahoru vyberte manuální režim, poté stisknutím tlačítka (V) se šipkou dolů vyberte týdenní prográmovatelné ovládání

1. Nastavení teploty

- Stisknutím tlačítka se šipkou (A) a (V) nastavíte teplotu. Zobrazí se v levém rohu obrazovky (☐)

1. Nastavení režimu zámku

- Stisknutím a přidržením tlačítka (A) a (V) po dobu 5 sekund termostat zamknete / odemknete.

- V položkách 3 možností pro vyšší nadřízené můžete vybrat úplné uzamčení nebo poloviční uzamčení

1. Výběr režimu systému

- Stisknutím tlačítka (M) vyberte režim systému - vytápění, chlazení a větrání.

- V režimu ventilace - ventil je vypnutý, ale ventilátor běží.

1. Nastavení rychlosti ventilátoru

- Stisknutím tlačítka (♂) vyberte jednu z rychlostí ventilátoru AUTO-VYSOKÁ-STŘEDNÍ-NIZKÁ

1. Nastavení / nastavení hodin

- Stiskněte a podržte tlačítko ( M ), na obrazovce bude blikat ( 🍼 ).

Stiskněte ( M ) pro nastavení minut, hodin, dnů v týdnu (1 = pondělí, 2 = úterý, 3 = středa, 4 = čtvrtek, 5 = pátek, 6 = sobota a 7 = neděle) pomocí tlačítek s šipky ( A ) a ( V ). Po 3 sekundách je hodnota potvrzena automaticky.

1. Nastavení teploty v týdenním programovatelném režimu

- Stisknutím tlačítka (M) provedte nastavení týdenního programování. Poté stiskněte tlačítko (M). Stisknutím (A) a (V) nastavte relativní hodnoty.

POZNÁMKA: Termostat poskytuje 6 programovatelných časů topení a chlazení pro každý den - tři komfortní periody - 1, 3 a 5 (požadovaná teplota při obsazení místnosti) a tři úsporné periody - 2, 4 a 6 (požadovaná teplota, když pokoj není obsazen).

Můžete nastavit čas a teplotu pro každou z těchto šesti denních period. Nastavení / volba programu lze provést pouze v programovém režimu. Stisknutím tlačítka (M) přepínáte mezi manuálním a programovatelným režimem. V manuálním režimu se na obrazovce objeví ikona (M). Stiskněte tlačítko (✗) čtyřikrát, dokud se na obrazovce neobjeví denní program. Nastavení programu pro dny v týdnu jsou 1, 2, 3, 4 a 5. Pomocí tlačítek se šipkami (A) a (∀) nastavte / upravte čas pro první období (komfort). Poté stiskněte tlačítko (M) a pomocí tlačítek se šipkami (A) a (∀) nastavte požadovanou teplotu pro první období. Tento proces můžete opakovat pro období 2 - 6. Dalším stisknutím tlačítka (M) zadejte nastavení programu pro dny v týdnu (v horní části obrazovky se objeví 6 a 7). Opakujte výše uvedený postup a nastavte víkendový prográm. Opětovným stisknutím tlačítka (M) tento režim potvrdíte a opustíte.

VÝCHOZÍ NASTAVENÍ PROGRAMU

TIME DISPLAY	WEEKDAY (MON-FRI) (1 2 3 4 5 shows on screen)		WEEKEND (SAT) (6 shows on screen)		WEEKEND (SUN) (7 shows on screen)
	TIME	TEMPERATURE	TIME	TEMPERATURE	TIME	TEMPERATURE
Period 1	06:00	20°C 06:00 20°C	06:00	20°C
Period 2	08:00	15°C 08:00 20°C	08:00	20°C
Period 3	11:30	15°C 11:30 20°C	11:30	20°C
Period 4	13:30	15°C 13:30 20°C	13:30	20°C
Period 5	17:00	22°C 17:00 20°C	17:00	20°C
Period 6	22:00	15°C 22:00 15°C	22:00	15°C

Když je napájení vypnuto, stiskněte a přidržte současně tlačítko (M) a tlačítko ventilátoru (♀) po dobu 5 sekund, abyste dosáhli funkce systému. Poté stisknutím tlačítka (M) změňte různé opcí.

Poznámka: Všechna nastavení jsou automaticky potvrzena po zapnutí napájení.

Krok 1: Odpojte napájení a nainstalujte lampu.

Krok 2: Zapněte napájení. Uvidíte jasné, bílé světlo.

Krok 3: Stáhněte si aplikaci Smart Light z App Store (iOS) nebo Play Store (Android) nebo jednoduše oskenujte QR kód.

For ANDROID For IOS

Otevřete aplikaci Vi-Tek (V-TAC) Smart Light - inteligentní světla a stiskněte tlačítko Register (registrace) vytvořit nový účet.

Krok 5:

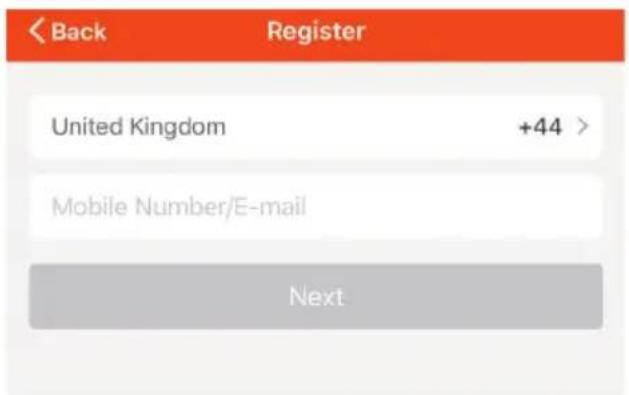

A) Mobilní číslo: Vyberte svou zemi a zadejte číslo mobilního telefonu. Poté stiskněte 'Další'.
B) E-mail: Zadejte e-mailovou adresu a klikněte na tlačítko 'Další'

Krok 6: Zadejte ověřovací kód, který bude odeslán do mobilního telefonu / e-mailem, a pak přiřadit nové heslo ke svému účtu a klikněte na tlačítko „Potvrdit“.

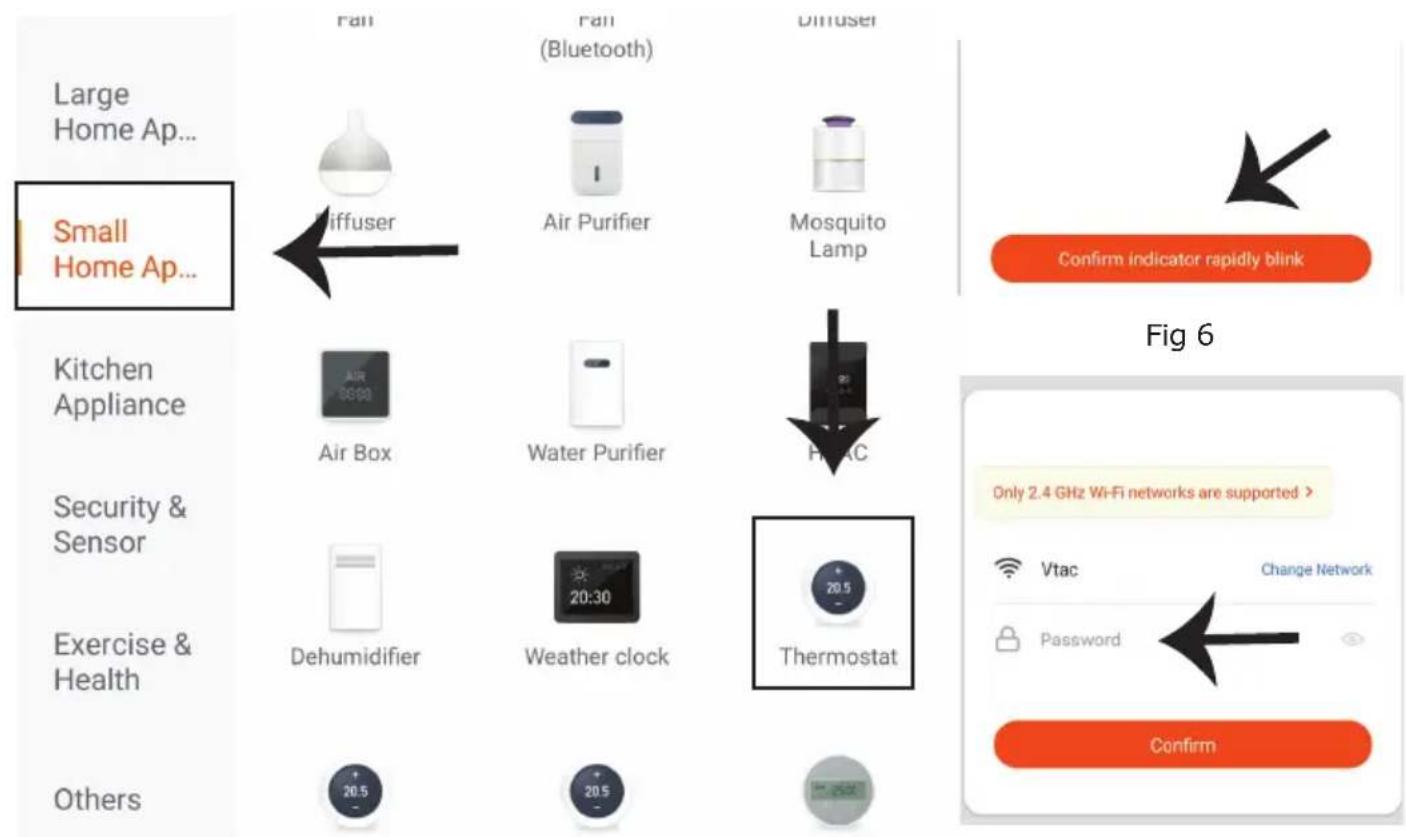

Krok 7: Chcete-li vybrat zařízení, klepněte na „Home appliances“ (Domácí spotřebiče) a poté zvolte „Termostat“ pro zahájení procesu párování zařízení s aplikací (viz obr. 5).

Krok 8: Proces párování

REŽIM EZ:

A) Zapněte termostat stisknutím tlačítka napájení (○).

B) Podržte tlačítko napájení (⏻) a (∀) šipkou dolů po dobu 8 sekund.

Nepřímé osvětlení se rozsvítí a ikona Wi-Fi (WiFi) bliká jednou za sekundu.

C) V aplikaci potvrdte, pokud kontrolka rychle bliká, zadejte heslo Wi-Fi a klikněte na „Confirm“ (Potvrdit) (viz obr. 6 a 7).

REŽIM AP:

A) Když je napájení vypnuto, stiskněte a podržte tlačítko se šipkou (💡 ) po dobu osm (8) sekund. Nepřímé osvětlení je zapnuté a ikona (▼ ) bliká jednou za sekundu.

B) Stiskněte a podržte tlačítko se šipkou (∀) po dobu osm (8) sekund. Ikona (💡) bliká jednou za tři (3) sekundy.

C) V aplikaci potvrdte, zda kontrolka rychle bliká, zadejte heslo Wi-Fi a klikněte na „Confirm“ (Potvrdit) (viz obr. 6 a 7).

Krok 9: Po úspěšném dokončení kroku 8 budete přesměrováni na stránku „Connecting Now“ / „Připojování nyní“, kde aplikace vyhledává, registruje a inicializuje zařízení (viz obr. 8). Po provedení tohoto kroku je zařízení úspěšně připojeno.

Krok 10: Po úspěšném dokončení kroku 9 budete přesměrováni na dolní stránku, kde aplikace vyhledává, registruje a inicializuje zařízení (lampa) (viz obrázek níže).

Krok 11: Po úspěšném přidání zařízení jej pojmenujte podle svých preferencí.

Fig 8

PROGRAMOVÁNÍ TERMOSTATU

Když je váš pokoj úspěšně založen, zobrazí se na domovské obrazovce. Kruhové tlačítko slouží k zapnutí / vypnutí místnosti. Kliknutím na řádek přejdete do programovacího režimu termostatu.

(💡) Tlačítko zapnutí / vypnutí. Když je obrazovka jasná, je zapnutá; je-li obrazovka tmavá, je vypnutá.

(☐)Tlačítko režimu. V tomto režimu můžete nastavit chlazení, topení a větrání. (☐) je pro topení, (☐) je pro chlazení a (☐) je pro větrání.

( Low > )Tlačítko rychlosti ventilátoru. Stisknutím tohoto tlačítka vyberte automatickou, nízkou, střední a vysokou rychlost. ( Auto ) je pro automatickou rychlost, ( ) je pro nízkou rychlost, ( ) pro střední rychlost a ( ) pro vysokou rychlost.

( ) Tlačítko manuálního režimu - V tomto režimu lze vytápění nastavit ručně (tj. bez použití předem naprogramovaných nastavení).

(💡) Programovací tlačítko - Když se objeví toto tlačítko, váš termostat je v programovém režimu a bude se řídit prednastaveným topným programem. V ručním režimu stisknutím tlačítka (💡) vyberte režim (💡) a obráceně.

( ) Tlačítko úspory - V tomto režimu je teplota nastavena na 26 stupňů. Tuto teplotu nelze změnit ani upravit.

( ) Tlačítko Zamknout / Odemknout. Pokud je tlačítko zelené, obrazovka je „uzamčena“. Pokud je tlačítko šedé, obrazovka je „odemknutá“.

* Posunutím žlutého tlačítka dozadu nebo dopředu ručně nastavíte teplotu, teplota se zobrazí ve středu stránky. Po několika sekundách se zobrazí aktuální pokojová teplota.

* Když jste v programovém režimu, klikněte na nastavení prográmu (ve spodní části stránky) a nastavte jej jako programovou stránku, kde můžete jednoduše kliknout na všední dny (PONDĚLÍ - PÁTEK) a poté na čas / teplotu, aby je nastavili v požadovaném programu.

* Můžete nastavit 6 period - čas a teplotu

* Opakujte výše uvedený postup po kliknutí na nastavení víkendu (SOB-NED) v horní části stránky

* Po nastavení vašeho prográmu klikněte na „SAVE“ (ULOŽIT) a aplikace odešle prográm do vašeho termostatu a potvrdí, že je uložen.

NASTAVENÍ APLIKACE ALEXA

Krok 1: Nainstalujte aplikaci „Amazon Alexa“ z App Store (iOS) nebo z Play Store (Android) a zaregistrujte se. Pokud již máte u Amazonu Alexa svůj účet, přihlaste se prosím do něho.

Krok 2: Jakmile jste na domovské stránce Amazon Alexa, klepněte na pravou dolní ikonu – tam, kam ukazuje šipka, – abyste přidali nové zařízení a dovednosti.

amazon alexa

Login

Forgot password?

Mobile number or Email

Amazon password

Show password

LOGIN

New to Amazon?

Krok 3: Klepněte klepněte na "Dov uvedeno níže.

na nastavení a

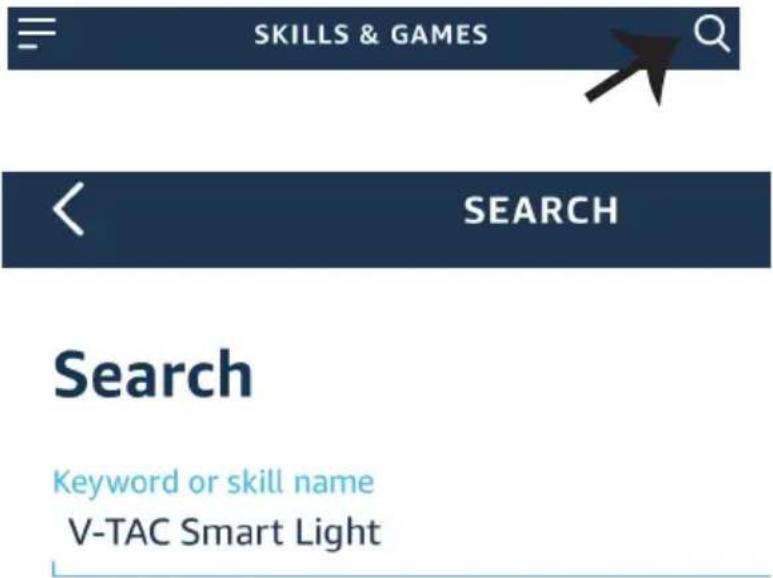

Krok 4: Vyhledejte „Smart Life” na vyhledávacím panelu stránky „Dovedností a hry“, jak je uvedeno níže.

SKILLS & GAMES SEARCH Search Keyword or skill name V-TAC Smart Light

Krok 5: Povolte dovednost.

ENABLE

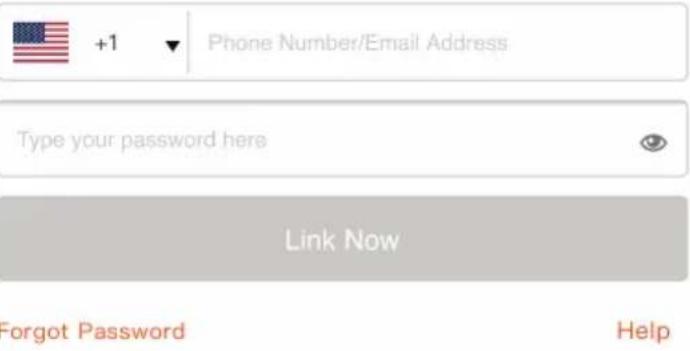

Krok 7: Jakmile kliknete na odkaz Nyní, budete přesměrováni na novou stránku, která vyžaduje autorizaci (viz obrázek níže). Stiskněte "Autorizovat".

+1

Krok 7: Jakmile kliknete na odkaz Nyní, budete přesměrováni na novou stránku, která vyžaduje autorizaci (viz obrázek níže). Stiskněte "Autorizovat".

Krok 8: Obdržíte potvrzení o úspěšně navázaném účtu (viz obrázek níže).

Krok 9: Objevte svůj inteligentní přístroj Alexa. Jakmile máte možnost,

A) můžete odeslat hlasový příkaz „Alexa objevit zařízení“ do přístroje Alexa.

B) Chcete-li přidat zařízení ručně, stiskněte na domovské stránce tlačítko

a poté možnost

Přidat zařízení, vyberte zařízení, které chcete přidat, a stiskněte tlačítko Zjistit zařízení

Poznámka: Zařízení musí být vyhledáno znovu při každé změně názvu zařízení v aplikaci.

Nyní můžete své chytré zařízení ovládat pomocí hlasových příkazů na Alexě. Níže uvádíme několik příkladů, jak můžete použít:

! Alexo, zapni / vypni termostat

! Alexo, nastav teplotu na 22 °C

DOPORUČENÍ PŘED ZAHÁJENÍM INSTALACE:

1. Aplikace „V-TAC Smart Light“ a „Amazon Alexa“
2. Ujistěte se, že máte zařízení „Amazon Alexa“ (včetně Echo, Echo Tap nebo Echo Dot)
3. Inteligentní zařízení
4. Stabilní sit' Wifi

NASTAVENÍ GOOGLE HOME

Krok 1: a) a b) Nainstalujte aplikaci „Google Home” prostřednictvím App Store (iOS) nebo Play Store (Android) a zaregistrujte se. Pokud už máte účet v „Google Home”, přihláste se, prosím, do něho.

c) Vytvořit nového domu/Vybrat existující dům, pokud existuje.
d) Připojte k napájecí síti zařízení Zapněte domácí zařízení Google a připojte jej k aplikaci. (Potom pokračujte krokem 2)

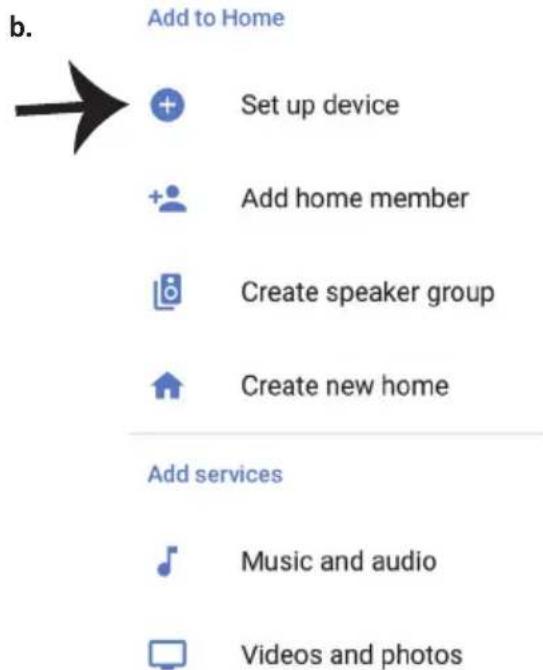

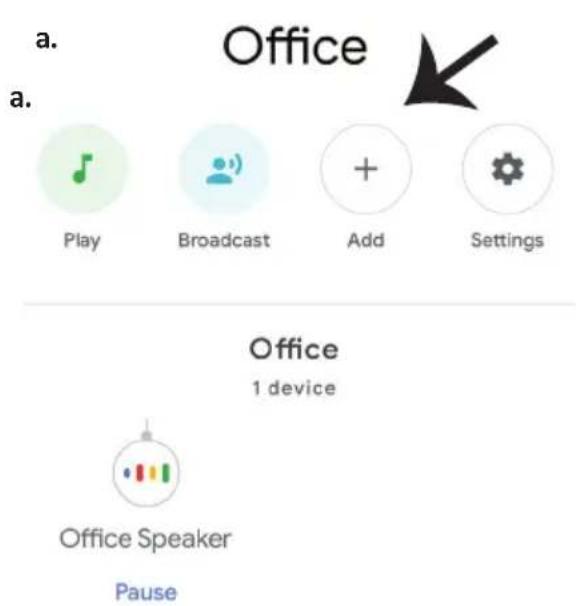

Krok 2: Jakmile jste na stránce „Google Home“, klepnutím na ikonu Přidat „+“ přidáte nové zařízení a dovednost. Potom klepněte na položku „Nastavení zařízení“, jak je znázorněno na obrázku níže.

a. Office a. Play Broadcast Add Settings Office 1 device Office Speaker Pause

Krok 3: Před spuštěním kroku 3 se ujistěte, zda je chytrá žárovka spárována s aplikací „V-TAC Smart Light“. Klepněte na sekci se šipkami, jak je uvedeno na obrázku níže.

Set up

Krok 4: Na panelu pro vyhledávání zadejte "Smart Life" a klepněte na ikonu "Smart Life", jak je uvedeno níže.

V-TAC Smart Light

New devices

Set up new devices

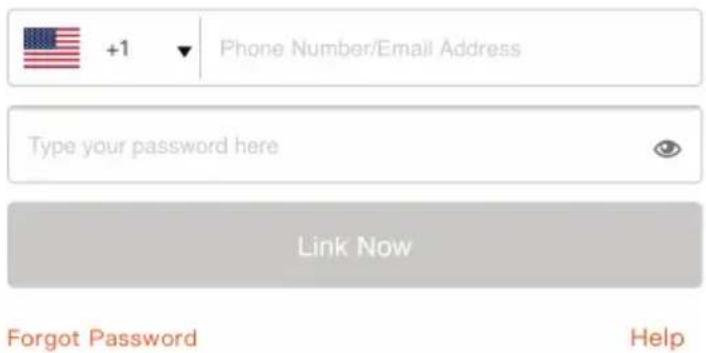

Krok 5: Přihlaste se svými údaji pro přihlášení do „V-TAC Smart Light“ pro připojení se zařízením „Smart Light“.

Krok 6: Vyberte „V-TAC Smart Light“, jak je znázorněno níže. a klepněte na odkaz „Propojit“.

a. Účet bude nyní propojen, zůstaňte na stránce, během několika vteřin budete přesměrováni, abyste vybrali zařízení, které chcete přidat do svého domu.
b. Vyberte zařízení a klepněte na „Další“ (jako na obrázku v obrázku b).

a. Done

assistant.google.com

Krok 8: Vyberte „Dům“, místo, kam chcete přidat inteligentní osvětlení. (nebo) můžete vytvořit „Nový dům“, abyste přídali k němu inteligentní osvětlení.

Krok 9: Úspěšně jste přidali zařízení „Smart Light“ do své aplikace „Google Home“.

Choose a home

Nyní můžete své chytré zařízení ovládat pomocí hlasových příkazů na Google Home. Níže uvádíme několik příkladů, jak používat zařízení prostřednictvím Google Home:

➢! OK Google, zapni / vypni termostat
➢! OK Google, nastav teplotu na 22 °C

DOPORUČENÍ PŘED ZAHÁJENÍM INSTALACE:

1. Aplikace „V-TAC Smart Light“ a aplikace „Google Home“
2. Ujistěte se, že máte zařízení „Google Home“
3. Inteligentní zařízení
4. Stabilní sit' Wifi
