NÁVOD K OBSLUZE LD4 AEG
CZ Návod k obsluze Mikroprocesorová nabíječka
SK Návod na obsluhu Mikroprocesorová nabíjačka
Před použitim nabiječky si přečtěte tento navod. Dodržujte všechny pokyny a doporučeni.
PL - Strona 73
Použití ke stanovenému účelu ....61
Obsah dodávky....61
Technická data 62
Bezpečnost 63
Popis výrobku 66
Funkce 67
Použití 67
Před použitím 67
Připojení přístroje....68
Start nabíjení 68
Osvětlení dipleje 68
Ukončení nabíjení a odpojení nabíječky....68
Fáze nabíjení 69
Bezpečnostní funkce 69
Hledání chyb 70
Čištění, ošetřování a údržba 71
Servis 71
Likvidace....71
ÚVOD
Vysvětlení symbolů a signální slov, použitých v tomto návodu k obsluze nebo na přístroji.
Při používání přístroje dbejte vždy na tento návod k obsluze.
Nebezpečí ohrožení života a nehody pro malé děti!
Dbejte na výstražná a bezpečnostní upozornění!
Nebezpečí zásahu elektrickým proudem!
Přístroj používat jen v místech chráněných před povětrnostními vlivy!
Těleso s ochrannou izolací (třída ochrany II)
Z likvidujte obal s ohle dem na životni prostředí!
Nosit ochranné rukavice
Nosit ochranné rukavice
IP65
Těsné proti prachu a stříkající vodě
Nebezpečí!
Přímé ohrožení života nebo hrozba nejtěžších zranění
Varování!
Těžká zranění, pravděpodobné nebezpečí ohrožení života
Pozor!
Lehká až středně těžká zranění
Pozor!
Nebezpečí věcných škod.
Poznámka:
V tomto návodu k obsluze se používá pro výraz nabíječka baterií popřípadě i výraz přístroj.
Tento návod k obsluze platí pro následující výrobky:
Mikroprocesorová nabíječka 4 A
Mikroprocesorová nabíječka 6 A
Mikroprocesorová nabíječka 8 A
Použití ke stanovenému účelu
Nabíječka je vyrobena k nabíjení otevřených a početných uzavřených, bezúdržbových kyselino-olovnatých akumulátorů (bateriů), vestavěných v osobních autech, lodích, nákladních automobilech a jiných vozidlech, jako například:
bezúdržbových kyselino-olovnatých baterií (MF)
gelových baterií (gelový elektrolyt)
AGM baterií (elektrolyt ve sklolaminátovém rounu)
bezúdržbových kyselino-olovnatých baterií (MF)
Nabíječku je možné připojit svorkami přímo na baterii
Nabíječka není určena k nabíjení jiných druhů baterií než výše uvedených.
Tento přístroj nesmí používat děti, osoby s omezenými duševními schopnostmi anebo osoby, které nemají schopnosti, zkušenosti anebo vědomosti o jeho používání. Děti musí zůstat pod dohledem, aby si s přístrojem nehrály.
Přístroj není určený pro podnikatelské účely.
Jiná použití nebo zmeny prístroje platí jako použití k jinému než ke stanovenému úcelu a prinášejí sebou závažná nebezpecí. Výrobce nerucí za škody zpusobené jiným použitím než použitím ke stanovenému úcelu.
Seznamte se před uvedením nabíječky do provozu se všemi funkcemi a informujte se o správném zacházení s tímto výrobkem. Přečtěte si k tomu pečlivě následující návod k obsluze. Uschovejte si tento návod pro případné nahlédnutí. Předávejte tento návod spolu s nabíječkou.
Obsah dodávky
Po rozbalení okamžitě provedte kontrolu kompletnosti dodávky. zkontrolujte, zda není poškozeno zařízení ani žádná z jeho součástí. neuvádějte vadné zařízení nebo jeho část do činnosti.
Mikroprocesorová nabíječka 4 A nebo 6 A nebo 8 A
Připojovací kabel se svorkami
ávod k obsluze
Jako příslušenství pro komfortní přípojku je k dostání:
Dřipojovací kabel s oky
Připojovací kabel baterie pro palubní zásuvku
Brodloužení / nabíjecí kabel 2 m
Předávejte tyto podklady i jiným uživatelům.
Technická data
| Model 4 A 6 A 8 A | |||
| Číslo artiklu 10616 10617 10618 | |||
| Vstup | 230 V AC50 Hz | 230 V AC50 Hz | 230 V AC50 Hz |
| Vstupní proud max. 0,45 A max. | 0,65 A max. 0,85 A | ||
| Nabíjecí napětí (max.) | 6 V: 7,4 V12 V: 14,7 V | 6 V: 7,4 V12 V: 14,7 V | 12 V: 14,7 V24 V: 28,4 V |
| Nabíjecí proud +/-10 % | 6 V: 2 A12 V: 4 A | 6 V: 3 A12 V: 6 A | 12 V: 8 A24 V: 4 A |
| Doporučená kapacita baterie | 6 V: až 40 Ah12 V: až 80 Ah | 6 V: až 50 Ah12 V: až 110 Ah | 12 V: až 150 Ah24 V: až 70 Ah |
| Doporučená kapacita baterie (24 hod. komfort) | 74 Ah 92 Ah 129 Ah | ||
| Doporučená kapacita baterie při udržování | 130 Ah 160 Ah 225 Ah | ||
| Provozní teploty -20 °C až +40 °C | |||
| Typy baterií kyselino-olovnaté baterie (WET, MF, EFB, AGM a GEL) | |||
| Ochranné pouzdro IP 65 | |||
BEZPEČNOST
Všeobecné bezpečnostní pokyny
Přečtěte si všechny bezpečnostní pokyny a instrukce. Nedodržení bezpečnostních pokynů a ostatních instrukcí může vést k zásahu elektrickým proudem, požáru nebo k těžkým zraněním. Uschovejte si všechna bezpečnostní upozornění a instrukce pro budoucnost.
Předávejte všechny podklady dalším uživatelům přístroje!
⚠️ Výstraha!
Nebezpečí nehody a ohrožení života kojenců a dětí! Nikdy nenechávejte děti bez dozoru s obalovým materiálem. Hrozí nebezpečí zadušení. Nenechávejte děti si hrát s kabely - nebezpečí uškrcení! Nenechá- vejte děti si hrát se stavebními a montážními díly, mohou je spolknout a udusit se.
Výrobce není zodpovědný za škody způsobené:
neodborným připojením nebo provozem.
působením vnějších sil, poškození přístroje nebo jeho částí mecha-nickým zatížením anebo přetížením.
jakoukoliv změnou přístroje.
použitím přístroje k účelům, které nejsou popsané v tomto návodu k obsluze.
následkem použití k jinému, než ke stanovenému účelu nebo neodborným použitím anebo vadnými bateriemi.
vlhkostí nebo nedostatečným větráním.
neoprávněným otevřením přístroje.
Toto vede k zániku záruky.
Nebezpečí poleptání!
Baterie obsahují kyselinu, která může zranit oči a pokožku. Při nabíjení baterie vznikají plyny a páry ohrožující zdraví.
Vyhýbejte se jakémukoliv kontaktu se žíravou kyselinou z baterie. Pokožku nebo předměty, které se dostaly do kontaktu s kyselinou ihned důkladně omyjte vodou. Jestliže se Vám dostala kyselina do očí, vyplachujte je nejméně 5 minut pod tekoucí vodou. Kontaktujte ihned Vašeho lékaře.
Používejte ochranné brýle a ochranné rukavice odolné proti kyselině. Chraňte i Vaše oblečení, např. vhodnou zástěrou.
Baterii nenaklánějte, kyselina může vytéct.
Vždy zajistěte dostatečné větrání.
Nevdechujte vzniklé plyny a páry.
Nebezpečí výbuchu a požáru!
Při nabíjení baterie se může tvořit plynný vodík (Oxyhydrogen). Při kontaktu s otevřeným ohněm (plameny, žhavé palivo, jiskra) může dojít k výbuchu.
Nikdy nenabíjejte akumulátor v blízkosti otevřených plamenů nebo na místech, kde může docházet ke vzniku jisker.
Vždy zajistěte dostatečné větrání.
Zajistěte, že odpovídá napětí přívodního proudu vstupnímu napětí uvedenému na přístroji (230 V AC), aby jste zabránili jeho poškození.
Neprikrývejte prístroj behem nabíjení, jinak muže dojít k jeho poškození prehrátím.
Přerušte ihned používání přístroje, jestliže je viditelný kouř nebo cítíte neobvyklý zápach.
Nepoužívejte prístroj v místnostech, kde se skladují výbušné nebo horlavé látky (napr. benzín nebo rozpouštedla).
Nebezpečí zásahu elektrickým proudem
Nabíječky mohou rušit aktivní implantáty jako např. kardiostimuláto-ry a ohrozit tím dotyčné osoby.
- presto ale zajistete, aby se prístroj nacházel vždy na bezpecném míste. Nedovolte, aby bylo zarízení vystaveno tekoucí nebo kapající vode nebo jiným tekutinám. Když voda vnikne do elektrických zarízení, dojde ke zvýšení rizika zásahu elektrickým proude
Ujistěte se, že jsou všechny zástrčky a kabely chráněné před vlhkostí. Nikdy nepřipojujte zařízení do elektrické sítě mokrýma nebo vlhkýma rukama.
Nedotýkejte se soucasne obou pri- pojovacích svorek behem provozu prístroje.
Při připojování nabíjecího kabelu na baterii, odpojování nebo nepoužívání přístroje vytahujte vždy zástrčku ze zásuvky přívodu elektrického proudu.
Odmontujte všechny kabely zarízení z akumulátoru dríve, než budete zkoušet rídit vaše vozidlo.
Při odpojování ze zásuvky přívodu elektrického proudu netahejte za kabel, uchopte vždy jen zástrčku. V opačném případě můžete poškodit kabel.
Nepoužívejte vadný přístroj. Poškozený přívodní kabel, přístroj nebo nabíjecí kabel zvyšují nebezpečí zásahu elektrickým proudem.
Přístroj nerozebírejte ani neopravujte. Vadný přístroj nebo poškozený přívodní kabel nechte ihned opravit nebo vyměnit v odborné dílně.
Nebezpečí zkratu! Dbejte na to, aby se navzájem nedotkly obě svorky nabíjecích kabelů, jestliže je přístroj připojený do zásuvky s elektrickým proudem. Dbejte na to, aby nedošlo ke spojení svorek nebo pólů baterie vodivými předměty (např. nářadím).
Nepoužívejte kabel na nošení nebo tahání přístroje.
! Nebezpečí zranění!
Nenabíjejte nikdy vadné nebo zm-rzlé baterie ani baterie, které nejsou určené k nabíjení.
Nepoužívejte přístroj k nabíjení baterií se suchými články. Takové baterie mohou prasknout a zranit přítomné osoby nebo způsobit věcné škody.
Při použití přístroje dbejte vždy na pokyny uvedené v návodu k obsluze a na všechna bezpečnostní upozornění týkající se nabíjené baterie a vozidla.
Nebezpečí poškození!
Neumístuje prístroj nikdy do blízkosti nabíjené baterie. Plynny vystupující z baterie mohou prístroj poškodit. Stavte prístroj vždy tak daleko od baterie, jak to umožňuje délka nabíjecích kabelů.
Nikdy nepoužívejte zařízení, když došlo k jeho pádu nebo když bylo jinak poškozeno. Odneste jej na kontrolu nebo opravu ke kvalifikovanému elektrikáři.

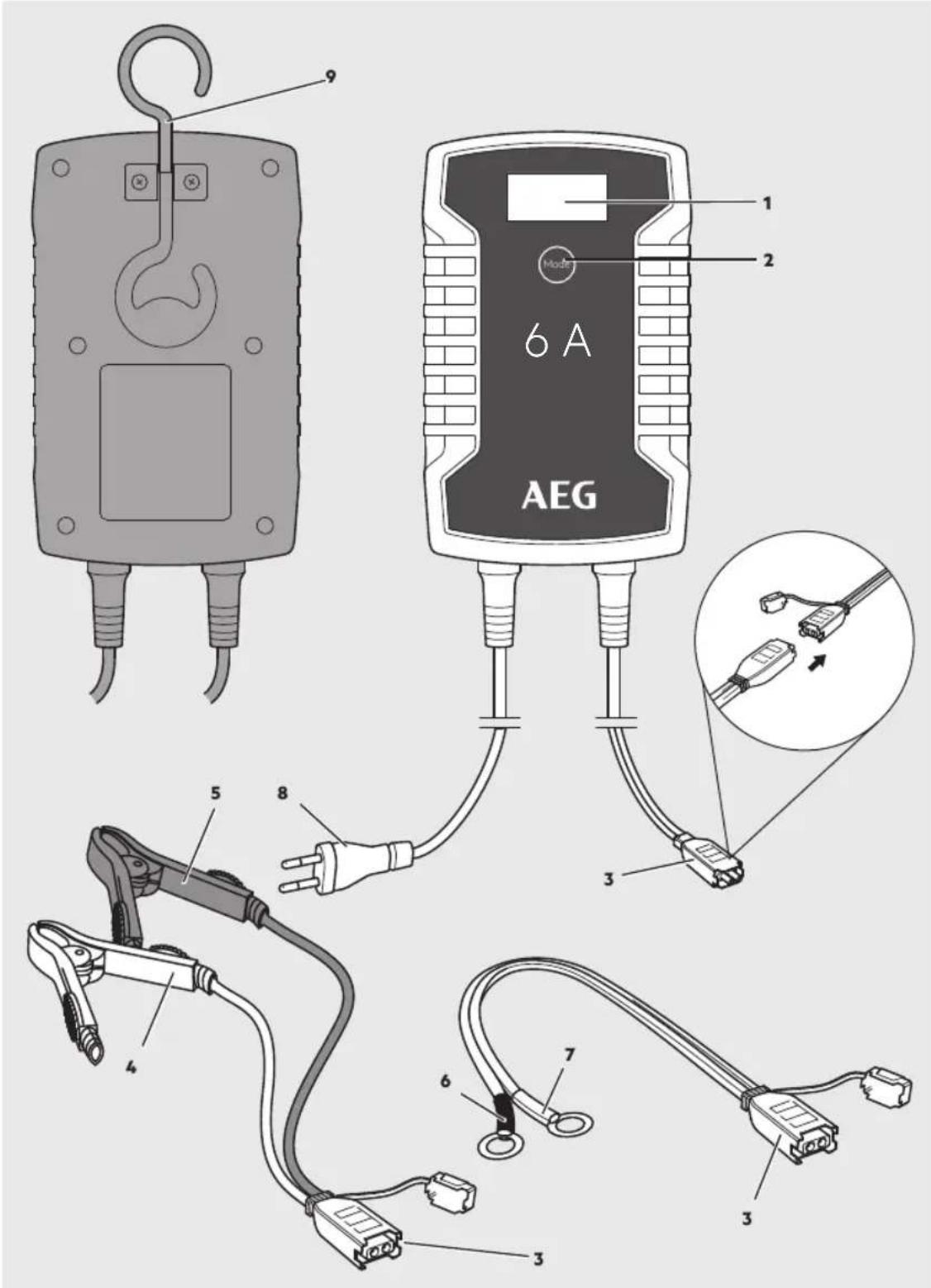

POPIS VÝROBKU
| 1 Displej |
| 2 Tlačitko „Mode“ |
| 3 Komfortní zástrčková přípojka |
| 4 Připojovací kabel (+) se svorkou (červená barva) |
| 5 Připojovací kabel (-) se svorkou (černá barva) |
| 6 Připojovací kabel (-) s okem (červená barva) |
| 7 Připojovací kabel (+) s okem (červená barva) |
| 8 Přívodní kabel se zástrčkou |
| 9 Možnost pověšení |
Funkce
Nabíječka je vybavena mikroprocesorem (MCU - Micro-Computer-Unit) a funkcemi automatického nabíjení, diagnózy, záchrany a údržby baterii. Podle připojené baterie (6 V, 12 V nebo 24 V) rozpozná nabíječka její kapacitu i stav a vypočítá potřebné nabíjecí parametry (nabíjecí napětí, nabíjecí proud). Tím je umožněné efektifní a bezpečné nabíjení. Po navolení nevhodného nabíjecího režimu nebo připojení vadné baterie nezačne nabíječka nabíjet. Nabíječka ukáže poruchu.
Po výpadku proudu se nabíječka zase automaticky zapne a pokračuje v provozu v posledním zvoleném režimu nabíjení.
Funkce „udržování stavu nabití“ umožňuje trvalé připojení nabíječky. Baterie je neustále kontrolovaná a popřípadě se zase aktivuje režim nabíjení.
POUŽITÍ
Před použitím
Výstraha!
Před použitím přístroje je nezbytné, aby jste si přečetli návod k obsluze baterie i vozidla a rozuměli všem bezpečnostním upozorněním.
Boužívejte ochranné brýle a ochranné rukavice odolné proti kyselině.
Zajistěte dostatečné větrání.
- čistěte póly baterie. Jestliže má baterie odnímatelná odvětrávací víčka, naplňte každý článek destilovanou vodou na doporučenou výšku hladiny. Články nepřeplňujte.
festliže musí být baterie vyjmuta z vozidla, od-pojte nejdříve její uzemněný přípoj. Zajistěte, aby byly vypnuté všechny spotřebiče ve vozidle.
lestliže nemá baterie víčka, dbejte na příslušné pokyny výrobce týkající se nabíjení a maximální doby nabíjení.

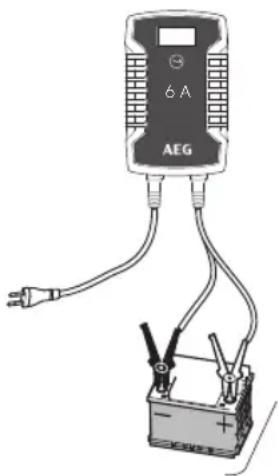

Připojení přístroje
Výstraha!
Při připojování přístroje na baterii dávejte pozor na správnou polaritu a pevné držení svorek, zabraňte zkratu jejich dotykem.
- Spojte potřebný pólový kabel (s oky nebo svorkami) s komfortní zástrčkovou přípojkou (3) na nabíječce.
- Připojte červený kabel (+) na kladný pól baterie.
- Připojte černý kabel (-) na záporný pól baterie.
Poznámka:
Černou svorku (-) je možné připojit i na karosérii vozidla (řid'te se přitom
návodem k obsluze vozidla!). Dbejte na to, aby měly obě svorky dobrý kontakt a pevně držely.
Nebezpečí požáru a zásahu elektrickým proudem! Pokud možno připojujte nabíječku na síťovou zástrčku s napětím 230 V bez prodlužovacího kabelu. Ve výjimečném případě použijte pokud možno krátký, nepoškozený a úplně rozvinutý prodlužovací kabel na 230 V.
- Zastrčte zástrčku nabíječky do zásuvky s napětím 230 V.
Při správném zapojení startuje nabíječka se zobrazením startu (Standby-Modus). V tomto režimu přejde nabíječka automaticky zpět do základního nastavení.
Jestliže je baterie identifikovaná jako vadná nebo byla připojená s nesprávnou polaritou, svítí hlášení chyby (Er 1). V tomto případě je zapotřebí nabíječku odpojit a zkontrolovat připojení baterie (viz také „Hledání chyb“).
Poznámka:
Baterie se rozpoznává jako vadná, jestliže leží její napětí pod 3,0 V (6 V nebo 12 V baterie). Nechte baterii zkontrolovat v odborné dílně.
Start nabíjení
- Zvolte opakovaným stisknutím tlačítka „Režim“ (2) požadovaný režim nabíjení 6 V, 12 V nebo 24 V.
- Nabíjení zacne automaticky.
Poznámka:
Jestliže jste zvolili nesprávný režim nabíjení, signalizuje nabíječka poruchu (Err). V tomto případě vytáhněte přívodní kabel nabíječky ze zásuvky a nabíječku odpojte od bateri, krátce počkat a zase zástrčku zastrčit.
Poznámka:
Děhem nabíjení blikají bloky uvnitř symbolu baterie v závislosti na stavu nabití.
Po úplném nabití baterie svítí všechny bloky v symbolu baterie.
Přídavně se zobrazí na displeji aktuální napětí baterie.
Po úplném nabití baterie se nabíječka přepne do režimu udržování stavu nabití a současně chrání baterii před přebitím.
Osvětlení dipleje
Stiskněte tlačítko „Mode“ (2).
Osvětlení displeje se během nabíjení po cca 30 vteřinách automaticky vypíná. Stisknutím tlačítka Mode můžete osvětlení displeje kdykoliv znovu na cca 30 vteřin zapnout.
Ukončení nabíjení a odpojení nabíječky
- Vytáhněte nejdříve zástrčku nabíječky ze zásuvky s napětím 230 V.
- Odpojte černou svorku (-) od záporného pólu (-) baterie nebo od karosérie vozidla.
- Odpojte červenou svorku (+) od kladného pólu (+) baterie.

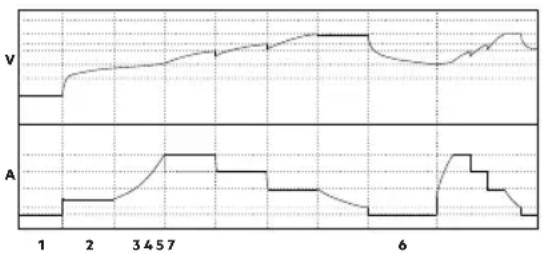

FÁZE NABÍJENÍ
Princip nabíjení je vysvětlený na příkladu nabíjení 12 V baterie.
Krok 1: Kontrola stavu
Nabíječka kontroluje stav baterie a vypočítá otřebné parametry nabíjení.
Krok 2: Prednabití
Baterie se nabíjí nejdříve nízkým nabíjecím proudem, aby se dostala do stavu, ve kterém se může plně nabít.
Krok 3: Plynulý pomalý start
Baterie se šetrně nabíjí nízkým nabíjecím proudem.
Krok 4: Hlavní nabíjení s konstantním proudem
Baterie se s konstantním nabíjecím proudem nabíjí rychle a bezpečně.
Krok 5: Hlavní nabíjení s konstantním napětím
Baterie se nabíjí konstantním nabíjecím napětím tak dlouho až neprotéká žádný nabíjecí proud.
Krok 6: Kontrola
Po úplném nabití baterie nabíjení končí.
Krok 7: Udržovací nabíjení
Nabíječka kontroluje kapacitu baterie. Jakmile klesne napětí baterie pod 12,8 V reaguje nabíječka nabíjecím impulsem. Tím se baterie držuje na nejvýše možné hladině nabití.
BEZPEČNOSTNÍ FUNKCE
Aby ste se vyhli poškození nabíječky a baterie, nabíječka si vypne svůj elektronický systém a ihned se zresetuje do základního nastavení v případě
skratu
desprávného zapojení
•tevřeného obvodu
opačně zapojené polarity
napětí baterie pod 3,0 V ±0,5 V
Nabíječka zůstane v režimu Standby a na displeji je signalizována porucha.
Počas procesu nabíjení, v případě že se nabíječka příliš zahřívá kvůli vysoké okolní teplotě, výstupní výkon se automaticky sníží. Nabíječka pokračuje v udržovacím režimu a automaticky začne přidávat výkon když klesne teplota.
HLEDÁNÍ CHYB
| Chyba/Problém Možné příčina Řešení | ||
| Ukazatel chyby (Er 1) Vadná baterie:• Napětí baterie je nižší než 1,5 V a vyšší než 0,5 V• Po 4 minutách nabíjení baterie 6 V je napětí pod 5 V nebo při nabíjení baterie 12 V je napětí pod 11 V.• 2 minuty po plném nabití baterie je její napětí nižší než 6 V resp. 12 V• během 24 hodin nebylo možné baterii úplně nabít | Baterii nechat přezkoušet v odborné dílně.Baterii vyměnit za novou. | |
| Baterie je nesprávně nebo není vůbec připojená. | Nabíječku odpojit od sítě a zkontrolovat připojení. | |
| Ukazatel chyby (Er 2) Zvolené | nesprávné napětí baterie(6 V/12 V/24 V) | Nabíječku odpojit a počkat až displej zhasne. Potom nabíječku zase zapojit a nastavit správné napětí baterie. |
| Baterii nelze nabt. Napětí ze sítě | není k dispozici, nabíječka není zapojená. | Zajistit, aby byla nabíječka připojená do zásuvky s napětím 230 V a displej svítil.Eventuálně je také vadná baterie |
| Dlouhá životnost. Při velmi nízkých teplotách (pod 0 °C)probíhá nabíjení jen s velmi nízkýmnabíjecím proudem. Tím se prodlužuježivotnost baterie. Jestliže se bateriezahřeje, reguluje se odpovídajícímzpůsobem nabíjecí proud. | Nabíjejte baterii za normálních podmínek.Nebezpečí výbuchu!Nenabíjet zmrzlé baterie. | |
| Příliš vysoká kapacita baterie pro použitounabíječku. | Použijte vhodnou nabíječku. | |
| Příliš nízké napětí baterie. Baterie | byla příliš krátce nabíjena. Zajistěte dostatečně dlouhé nabíjeníbaterie. |
ČIŠTĚNÍ, OŠETŘOVÁNÍ A ÚDRŽBA
Bo každém nabíjení vyčistěte svorky. Otírejte vždy tekutinu z baterie, která zůstala na svorkách, aby jste zabránili korozi.
Před skladováním přístroje pečlivě stočte kabely. Toto pomáhá vyloučit nechtěné poškození kabelů a přístroje.
Břístroj čistěte měkkým, suchým hadrem.
Přístroj skladujte na čistém a suchém místě.
Pozor!
Také s výměnou zásuvky nebo napájecího kabelu se obraťte na kvalifikovaný technický personál. Bude tím zaručena a zachována bezpečnost přístroje. V případě poškození výrobku, pro nutné opravy nebo při jiných problémech se obraťte na prodejnu nebo kvalifikovaného odborníka.
Servis
Jestliže máte po přečtení tohoto návodu ještě otázky týkající se uvedení do provozu, obsluhy nebo vzniknou neočekávané problémy, obraťte se na Vašeho odborného prodejce.
Likvidace
Obal je tvořen neznečišťujícími materiály, které můžete zlikvidovat ve sběrnách recyklovatelného odpadu.
Neodhazujte elektrická zařízení do běžného domovního odpadu!
Podle evropské směrnice 2012/19/EU pro elektrické a elektronické přístroje a uplatnění národního práva se musí použité elektrické přístroje sbírat separátně a odevzdávat k recyklaci resp. k opětovnému zužitkování šetřící životní prostředí. O možnostech odstranění starých elektronických přístrojů do odpadu se informujte u Vaší správy obce nebo města.
Uvedené ilustrace se mohou mírně lišit od samotného výrobku. Vyhrazujeme si právo na provádění změn v důsledku technického vývoje. Dekorace není součástí.
Po výpadku proudu se nabíječka zase automaticky zapne a pokračuje v provozu v posledním zvoleném režimu nabíjení.
Jestliže je baterie identifikovaná jako vadná nebo byla připojená s nesprávnou polaritou, svítí hlášení chyby (Er 1). V tomto případě je zapotřebí nabíječku odpojit a zkontrolovat připojení baterie (viz také „Hledání chyb“).
- Zvolte opakovaným stisknutím tlačítka „Mode“ (2) požadovaný režim nabíjení 6 V, 12 V nebo 24 V.
- Proces ladowania rozpoczyna sie automatycznie.
Wskazówka:
Stisknete tlacítko „Mode“ (2).
Ukončite nabíjanie a odpojte nabíjačku....96
Fázy nabíjania 97
Dbajte na výstražné a bezpečnostné pokyny!
Nebezpečenstvo zásahu elektrickým prúdom!
Nebezpečenstvo vzniku vecných škôd.
Poznámka:
mokré batérie (WET) olovo-kyselinové batérie (tekutý elektrolyt)
bezúdržbové olovo-kyselinové batérie (MF)
gélové batérie (gélový elektrolyt)
bezúdržbové olovo-kyselinové batérie (MF)
Pólový pripojovací kábel so svorkami
návod na používanie
Datériový pripojovací kábel pre palubnú zástrčku
Dredlžovačka / nabíjací kábel 2 m
| Model 4 A 6 A 8 A | |||
| Číslo výrobku 10616 10617 10618 | |||
| Prikon | 230 V AC50 Hz | 230 V AC50 Hz | 230 V AC50 Hz |
| Vstupný prúd max. 0,45 A max. | 0,65 A max. 0,85 A | ||
| Nabíjacie napătie (max.) | 6 V: 7,4 V12 V: 14,7 V | 6 V: 7,4 V12 V: 14,7 V | 12 V: 14,7 V24 V: 28,4 V |
| Nabíjací prúd +/-10 % | 6 V: 2 A12 V: 4 A | 6 V: 3 A12 V: 6 A | 12 V: 8 A24 V: 4 A |
| Odporúčaná kapacita batérie | 6 V: až 40 Ah12 V: až 80 Ah | 6 V: až 50 Ah12 V: až 110 Ah | 12 V: až 150 Ah24 V: až 70 Ah |
| Odporúčaná kapacita batérie (24 h Komfort) | 74 Ah 92 Ah 129 Ah | ||
| Odporúčaná kapacita batérie pri udržiavani | 130 Ah 160 Ah 225 Ah | ||
| Okolitá teplota -20 | °C až +40 °C | ||
| Druhy batérií Olovené batérie s kyselinou (WET, MF, EFB, AGM a GEL) | |||
| Ochranný kryt IP 65 | |||
BEZPEČNOST
Všeobecné bezpečnostné pokyny
Batérie nepreklápajte, pretože by mohla vytiect kyselina.
Vždy zabezpečte dostatočné vetra- nie.
Nevdychujte tvoriace sa plyny a výpary.
Vždy zabezpečte dostatočné vetra- nie.
Nebezpečenstvo zásahu elektrickým prúdom!
Nabíjačku batérií nikdy nepoužívajte na nabíjanie batérií so suchými článkami. Mohli by prasknúť a viest k poraneniu osôb a vzniku vecných škôd.
| C. Oznacenia | |
| 1 Displej | |
| 2 Tlačidlo „Mode“ | |
| 3 Komfortné zástrčkové pripojenie | |
| 4 Pólový pripájací kábel (+) so svorkou (červený) | |
| 5 Pólový pripájací kábel (-) so svorkou (čierny) | |
| 6 | Pólový pripojovací kábel (-) s prstencovou prípo-jkou (čierna) |
| 7 | Pólový pripojovací kábel (+) s prstencovou prípojkou (červená) |
| 8 Sieťový kábel so zástrčkou | |
| 9 Možnosti zavesenia | |
Funkcie
Nabíjačka je vybavená mikroprocesorom (MCU - Micro-Computer-Unit) a má plnoautomatické funkcie nabíjania, diagnostiky, revitalizácie a údržby. Po volbe typu pripojenej batérie (6 V alebo 12 V) rozpozná nabíjačka kapacitu batérie a stav nabitosti, a z toho vypočita potrebné nabíjacie parametre (nabíjacie napätie, nabíjací prúd). To umožňuje efektívne a bezpečné nabíjanie. Ak sa zvolí nevhodný režim nabíjania pre danú batériu, alebo ak je batéria poškodená, nabíjanie sa nezačne. Nabíjačka indikuje chybu.
Nabíjacka sa po výpadku prúdu opät automaticky zapne a pokracuje v naposledy zvolenom nabíjacom režime.
- Zástrčku nabíjačky zapojte do 230 V sietovej zásuvky.
Ked'je nabíjačka správne pripojená, táto sa zaktivuje zobrazením Štart (pohotovostný režim). V tomto režime sa nabíjačka automaticky prepne spät do základných nastavení.
-
Opakovaným stláčaním tlačidla „Mode“ (2) zvolte požadovaný nabíjací režim 6 V, 12 V alebo 24 V.
-
Nabíjací proces zacne automaticky.
Poznámka:
Ak ste zvolili nesprávny režim nabíjania, zobrazí sa chybové hlásenie (Err). Nabíjačku v tomto prípade vypnite a vyberte batériu, chvílu počkajte a znova ju zapojte do siete.
Poznámka:
Ukončite nabíjanie a odpojte nabíjačku
-
Z 230 V zásuvky na striedavý prúd vždy najskôr vytiahnite zástrčku.
-
Z (-) pólu batérie alebo z karosérie vozidla odpojte čiernu svorku (-).
-
Z (+) pólu batérie odpojte červenú svorku (+).
FÁZY NABÍJANIA
Krok č. 1: Kontrola stavu
Nabíjačka skontroluje stav batérie a vypočita potrebné nabíjacie parametre.
Krok č. 2: Prednabíjanie
Batéria sa nabíja šetrne minimálnym nabíjacím prúdom, aby sa batéria vrátila do stavu schopného nabíť sa.
Krok č. 3: Soft štart
Batéria sa nabíja šetrne nízkym nabíjacím prúdom.
Nabíjačka monitoruje kapacitu batérie. Len čo napätie batérie poklesne pod 12,8 V, nabíjačka vydá impulz pre nabíjanie. Stav nabitia batérie sa tak udrží na maximálne možnej úrovni.
