NÁVOD K OBSLUZE LP 10.0 AEG

2.1 Všeobecné bezpečnostné pokyny 68
2.2 Bezpečnostné pokyny pre nabíjačku LP 10.0 69
2.3 Bezpečnostné pokyny pre nabíjanie vo vozidlách a člnoch 70
2.4 Bezpečnostné pokyny pre akumulátory / batérie 71

3.0 POPIS PRODUKTU

5.1 Čistenie, údržba a skladovanie 80

6.0 TECHNICKÉ ÚDAJE 80

7.0 LIKVIDÁCIA 81

8.0 ZÁRUKA A SERVIS 81

1.0 ÚVOD

Vážená zákazníčka, vážený zákazník,

Prečítajte si návod na obsluhu!

Pozor - nebezpečenstvo! Dodržiavajte bezpečnostné a varovné pokyny!

Varovanie pred nebezpečným elektrickým napätím! Nebezpečenstvo ohrozenia života!

Nabíjačka LP 10.0 je určená výlučne na nabíjanie a udržiavacie nabíjanie olovených akumulátorov s kyselinou s napätím 6, 12 a 24 V (volt).

Pripojenie nabíjačky

1.5 Špecifické znaky výbavy nabíjačky LP 10.0

2.1 Všeobecné bezpečnostné pokyny

Varovanie!

2.2 Bezpečnostné pokyny pre nabíjačku LP 10.0

2.2.1 Pozor - nebezpečenstvo zranenia!

2.2.9 Pozor - životu ebezpečné!

- Zápach plynu hlavne v okolí batérie

2.2.20 Upozornenie! Ak cítite únik plynu, hrozí explózia! Okamžite zabezpečte efektívne vetranie miestnosti! Nabíjačku nevypnite a svorky z batérie neodstraňujte!

2.3.6 Pozor! Nebezpečenstvo elektrického napätia v blízkosti zapal'ovacích cievok, rozdel'ovača, zapal'ovacích káblov, sviečok a elektrických dielov vo vozidle!

2.3.12 Ak nabíjačka nefunguje správne, je poškodená, alebo je poškodená batéria, nabíjačku ihned'odpojte zo siete striedavého prúdu 230 V!
2.3.13 Ked'nabíjačku nepoužívate, odpojte ju zo siete striedavého prúdu 230 V!
2.3.14 Počas nabíjania batérie, do batérie vo všeobecnosti nelejte žiadne tekutiny!

2.4 Bezpečnostné pokyny pre akumulátory / batérie

2.4.6 Pred nabíjaním batérie vyčistite póly!

1 Nabíjačka LP 10.0
1 Návod na obsluhu

Ak je nabíjačka poškodená, alebo ak chýba návod na obsluhu, nabíjačku nepoužite!

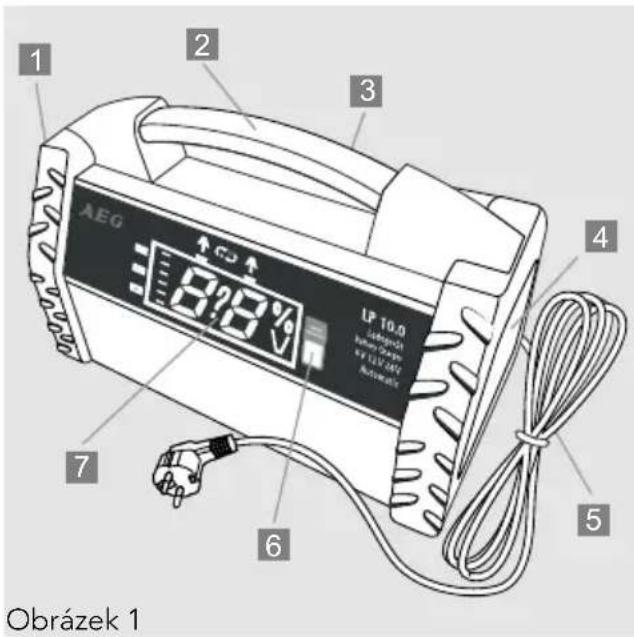

3.2 Prehlád o produkte

G. Nabíjačka začína nabíjacím režimom. „CH“ sa zobrazí na určitý čas.

H. Po zobrazení „CH“ nasleduje stav nabitia udaný v percentách.

I. Zobrazenie stavu nabitia v percentách sa zobrazí do 90 %.

J. Nabíjačka prepne na pomalšie nabíjanie.

K. Nabíjačka prepne do režimu udržiavacieho nabíjania.

L. Batéria je nabitá na 100 %.

P. Chybná batéria s vysokým odporom. Batériu nie je možné nabit.

T. Napätie batérie je 12 a 24 V Batérie s napätím nižším ako 3,5 V. Batéria je poškodená.

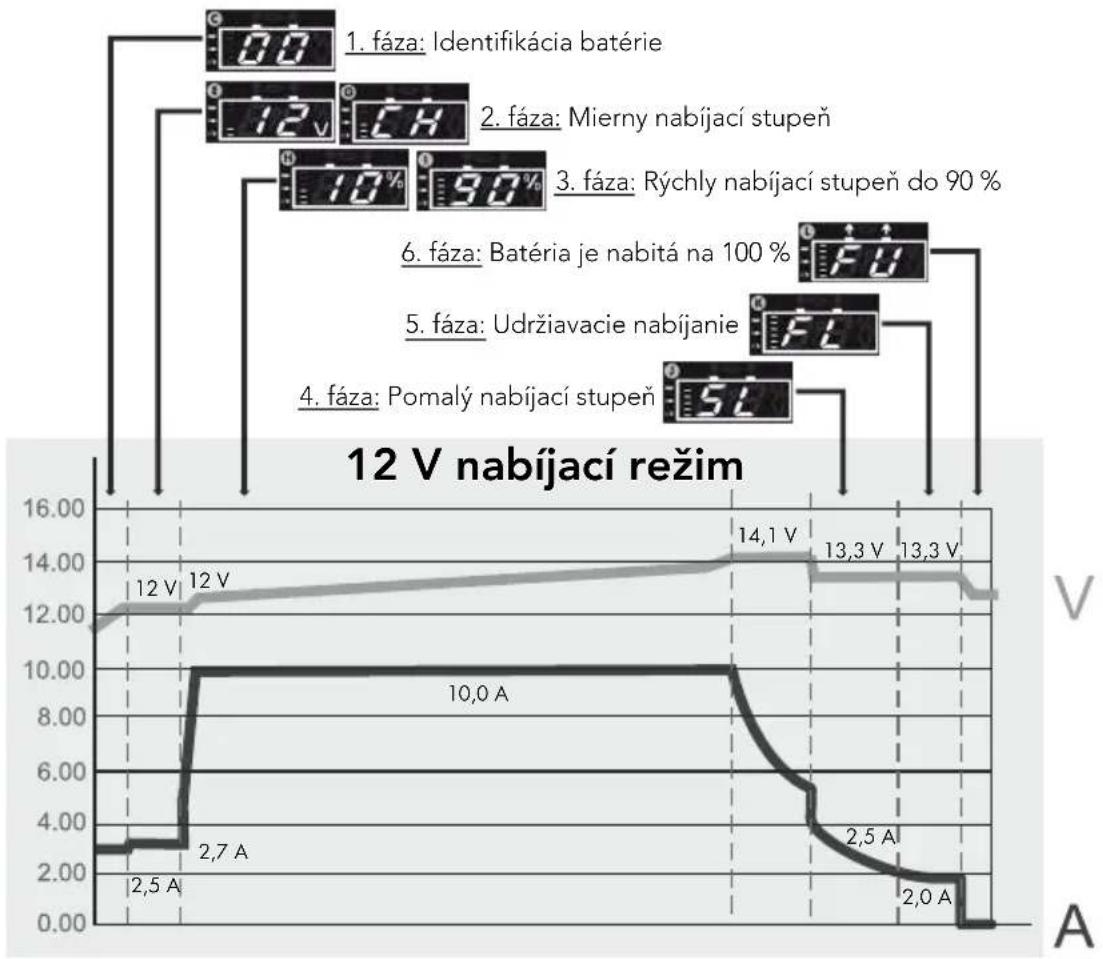

3.5 Diagram 6-stupňového nabíjacieho režimu pre nabíjanie 6, 12 a 24 V batérií

Obrázok 3

Obrázok 4

Obrázok 5

4.0 OBSLUHA

4.1 Spustenie nabíjania

1. krok: Príprava

2. krok: Pripojenie červenej svorky

4. krok: Správnost' polarity

A. Ak nebola pri pripojení svoriek na batériu dodržaná polarita, prívod elektrického prúdu do batérie sa preruší. Na displeji sa zobrazí A. Symbol 9 začne blikat.

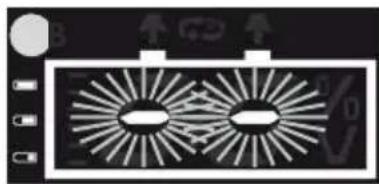

6. krok: Režim na identifikáciu batérie a možné chybové hlásenia

N. Ak bola batéria nabitá na plný stav len nedávno, nie je vhodné nabit ju znova. Ak sa na nabíjačku pripojí úplne nabitá batéria, nabíjanie sa nezačne. Na displeji sa zobrazí údaj N.

P. Ak nabíjačka identifikuje batériu ako poškodenú s vysokým odporom, nabíjanie sa nezačne. Tento problém sa často vyskytuje pri nabíjaní starých batérií. Na displeji sa zobrazí údaj P.

D, E, F. Ak nabíjačka zistí 6, 12 alebo 24 V napätie batérie, toto sa zobrazí na displeji. V prípade 12 V batérie sa na displeji napríklad na chvílu zobrazí E. Dodatočne sa zobrazí stav batérie 8. Po tomto potvrdení sa začne nabíjanie batérie.

8. krok: Nabíjanie

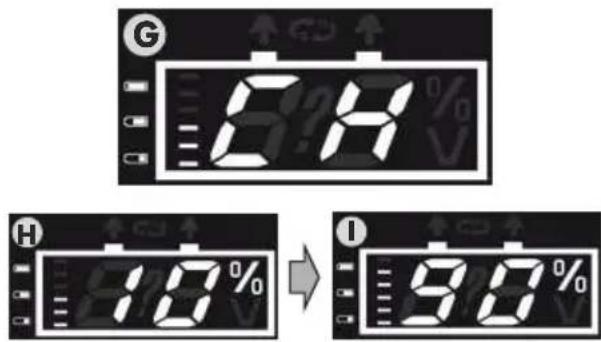

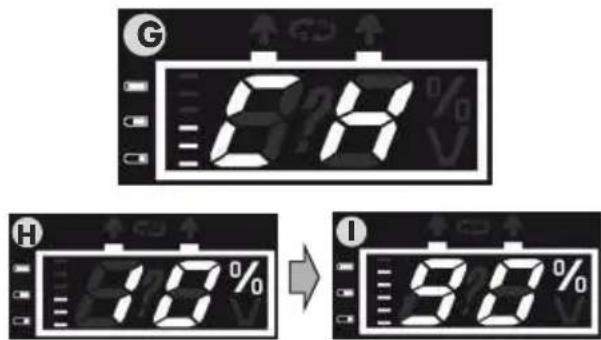

G, H, I. Na chvílů sa zobrazí aktuálne napätie batérie 6, 12 alebo 24 V. Nabíjačka začína nabíjať a na displeji sa zobrazí na určitý čas G. Pri dosiahnutí 10 %-ného stavu sa na displeji zobrazí H a nabíjanie teraz prebehne rýchlejšie, toto sa na displeji potvrdí znakom I, čo znamená nabite batérie na 90 %.

9. Krok: Spomalené nabíjanie

J. Ked'je batéria nabitá na 90 %, nabíjačka prepne na spomalený režim. Chýbajúca kapacita sa teraz doplní šetrne pri nižšom napátí. Tento režim sa na displeji zobrazí znakom J a stav batérie sa zobrazí pomocou 8.

10. krok: Udržiavacie nabíjanie

K. Ked'je batéria už takmer nabitá, nabíjačka zaktivuje „režim udržiavacieho“ nabíjania. Pritom sa napätie a intenzita prúdu prispôsobí procesu nabíjania. Na displeji sa zobrazí K.

11. krok: Ukončenie nabíjania

L. Ked'je batéria nabitá na 100 % na displeji sa zobrazí L . Nabíjanie sa ukončí a batéria sa môže od nabíjačky odpojit. Najskôr vytiahnite sietový kábel zo zásuvky. Potom odpojte zápornú (-) čiernu svorku zo záporného (-) pólu batérie. Nakoniec odpojte kladnú (+) červenú svorku z kladného (+) pólu batérie.

5.1 Čistenie, údržba a skladovanie

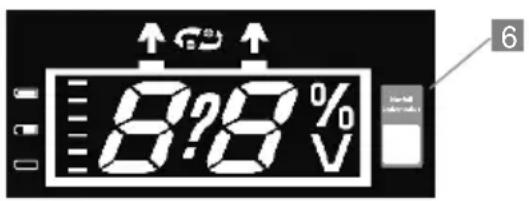

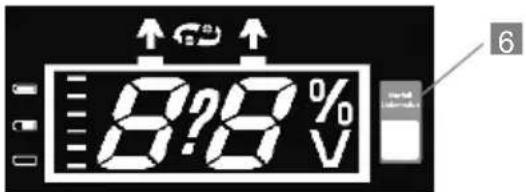

5.1.1 Pozor! Nabíjačku pred čistením vypnite (tlačidlo 6) a odpojte zo siete (230 V, striedavý prúd), potom ju môžete vyčistit!

5.1.5 Nabíjačku skladujte len s volne zloženými káblami, odloženými v odkladacej priehradke 3 . Káble sa takto nepoškodia. Batériové svorky upevnite na príslušných zariadeniach v l'avej 1 a pravej

Hmotnost: cca 2,3 kg

- Bezúdržbové olovené akumulátory s kyselinou

Kapacita batérie: 1,2 - 225 Ah (ampérhodín)

Pracovná teplota:0 °C - 50 °C (Celzia)

Charakteristika IOIUOUOIUOa nabíjania:

7.1.2 Pri likvidácii olovených batérií s kyselinou sa riadte inštrukciami výrobcu a zákonnými

1.1 Co znamenají symboly? 83
1.2 Princip funkce nabíječky 83
1.3 Použití k určenému účelu 83
1.4 Připojování a odpojování nabíječky LP 10.0 84
1.5 Vybavení nabíječky LP 10.0 84

2.0 BEZPEČNOSTNÍ UPOZORNĚNÍ

2.1 Všeobecná bezpečnostní upozornění 84
2.2 Bezpečnostní upozornění pro nabíječku LP 10.0 85
2.3 Bezpečnostní upozornění pro nabíjení baterií motorových vozidel a člunů 86
2.4 Bezpečnostní upozornění pro akumulátory a baterie 87

3.0 POPIS PRODUKTU

3.1 Obsah dodávky 87
3.2 Popis výrobku 88

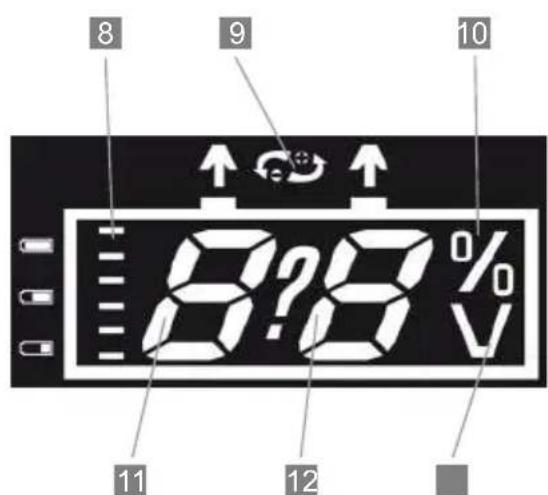

3.3 LED zobrazení a symbol 88

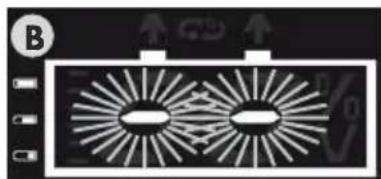

3.4 Co znamenají různá LED zobrazení? 88
3.5 Diagram 6-stupňového režimu nabíjení baterií s napětím 6, 12 a 24 V 90

4.0 OBSLUHA

4.1 Start nabíjení 92
4.2 Hledání poruch 95

5.0 ÚDRŽBA A OŠETŘOVÁNÍ

5.1 Čištění, údržba a skladování 96

6.0 TECHNICKÉ ÚDAJE 96

7.0 ODSTRANĚNÍ DO ODPADU 97

8.0 ZÁRUKA A SERVIS 97

1.0 ÚVOD

Vážená zákaznice, vážený zákazníku,

blahopřejeme Vám k nové „Nabíječce LP 10.0“ a děkujeme za Vaší důvěru. Pro zajištění optimální funkce, výkonnosti a bezpečnosti Vaší nabíječky, Vás prosíme o přečtení tohoto návodu, ještě před jejím uvedením do provozu. Tím si zajistíte dlouhodobou spokojenost s Vaším přístrojem.

1.1 Co znamenají symboly?

Přečíst návod k použití!

Pozor - nebezpečí! Dbát na bezpečnostní a varovná upozornění!

Varování před nebezpečným elektrickým napětím! Ohrožení života!

Nebezpečí výbuchu! Varování před výbušnými látkami!

Nebezpečí požáru! Varování před vznětlivými látkami!

Odstraňujte přístroj, baterie a obalový materiál do odpadu ekologicky!

Přístroje konformní s EU směrnicí 2004/108/EG

Přístroje s izolací třídy II

Další vysvětlení k symbolům a zkratkám najdete na stránce 96.

1.2 Princip funkce nabíječky

Mikroprocesorem řízená nabíječka LP 10.0 umožňuje automatické, rychlé a šetrné nabití akumulátorů a baterii zásluhou 6-stupňového nabíjecího režimu. Po identifikaci typu připojené baterie můžete kontrolovat během nabíjení olovnatého akumulátoru aktuální stav nabití na LED displeji. Přídavný program aktivování zajišťuje deaktivování hluboce vybitých akumulátorů. Šetrnými nabíjecími postupy je možné prodloužit životnost baterie.

1.3 Použití k určenému účelu

Nabíječka LP 10.0 je určená jen k nabíjení a udržovacímu nabíjení kyselino-olovnatých akumulátorů s napětím 6, 12 a 24 V (Volt).

Následující typy kyselino-olovnatých baterií je možné nabíjet s tímto přístrojem:

• Kyselino-olovnaté akumulátory (otevřené systémy, mokré)
• Bezúdržbové kyselino-olovnaté akumulátory
• VRLA akumulátory (kyselino-olovnaté akumulátory s přetlakovým ventilem)
• Gelové olovnaté akumulátory (elektrolyt v gelovém stavu)
• Rounové a AGM akumulátory (elektrolyt ve sklovitém rounu)

Jiné typy akumulátorů, než výše uvedené se nesmí nabíjet! Každé pozměnění nebo jiné použití nabíječky LP 10.0 je jiné použití než k určenému účelu a může způsobit nebezpečí ohrožující život! Nabíječka je určená jen pro privátní použití.

1.4 Připojování a odpojování nabíječky LP 10.0

Připojení nabíječky

• Připojte nejdříve kladnou (+), červenou svorku na kladný (+) pól baterie.
• Potom připojte zápornou (-), černou svorku na záporný (-) pól baterie.
• Teprve nyní zastrčte sítovou zástrčku do vhodné zásuvky se střídavým proudem a napětím 230 V.

Odpojení nabíječky

• Odpojte nejdříve sítový kabel od přívodu elektrického proudu.
• Potom sejměte zápornou (-) černou svorku ze záporného (-) pólu baterie.
• Nyní sejměte i kladnou (+) červenou svorku z kladného (+) pólu baterie.

1.5 Vybavení nabíječky LP 10.0

• Nabíječka pro všechny běžné baterie motorových vozidel s napětím 6, 12 a 24 V (Funkce AutoSelect / automatické rozpoznání baterie)
• Maximální nabíjecí proud 10 A
• S mikroprocesorem
• Inteligentní 6 stupňový nabíjecí režim (IOIUOUOIUOa křivka charakteristiky)
• Demontáž baterie není zapotřebí (prosíme, vezměte na vědomí body 2.3 na straně 86 a 87!)
• Automatické přizpůsobení nabíjecí křivky. Plně automatické funkce nabíjení, diagnózy, záchrany baterie a údržby
• Se zobrazením na displeji (stav nabíjení, napětí baterie a indikace poruch)
• Zobrazení stavu nabíjení baterie v procentech a jako sloupkový diagram. Držák svorek a praktická přihrádka na uchovávání kabelu.

2.0 BEZPEČNOSTNÍ UPOZORNĚNÍ

2.1 Všeobecná bezpečnostní upozornění

Varování!

Přečtěte si všechny pokyny! Nerespektování bezpečnostních upozornění může vést k věcným škodám, zranění osob nebo k jejich usmrcení! Uschovejte si tento návod k případnému, pozdějšímu nahlédnutí. Uschovejte si tento návod pro případné, pozdější otázky a předávejte ho spolu s přístrojem i třetím osobám. Umožněte přístup i třetím osobám k tomuto návodu. Návod k použití je součástí přístroje.

2.1.1 Udržujte přístroj mimo dosah dětí! Děti nemohou odhadnout nebo rozeznat možná nebezpečí při zacházení s elektrickými přístroji. Dbejte na to, aby se nedostal přístroj do dětských rukou a uchovávejte ho na nepřístupném místě. Děti mohou spolknout malé díly a udusit se. Děti se mohou při používání přístroje zranit. Držte i obalový materiál mimo dosah dětí.

2.1.2 Návod uchovávat během celé doby životnosti přístroje.
2.1.3 Tento přístroj není vhodný pro používání osobami (včetně dětí) s omezenými fyzickými, senzorickými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a / nebo znalostmi, ledaže zůstanou pod dohledem osoby příslušné pro jejich bezpečnost nebo obdrží od této osoby poučení o správném zacházení s přístrojem.

2.1.4 Nepoužívejte přístroj pro napájení elektrických přístrojů, vozidel nebo jiných cizích spotřebičů.
2.1.5 Při manipulaci s olovnatými akumulátory noste vždy ochranné brýle, ochranné rukavice a uzavřené oblečení zakrývající celé tělo.
2.1.6 Varování! Nenabíjejte poškozené, zamrzlé nebo pro nabíjení nevhodné akumulátory a baterie se suchými články!
2.1.7 V případě pochybností týkajících se obsluhy a funkce nabíječky se obratte na odborný, kvalifikovaný personál.
2.1.8 Elektrická nabíječka nesmí stát ve vlhkém prostředí. Nevystavujte nabíječku dešti, prachu, přímému slunečnímu záření nebo stříkající vodě.
2.1.9 Přístroj se během provozu zahřívá. Umistujte ho vždy na bezpečném, dobře větraném místě a v odstupu od vznětlivých předmětů.
2.1.10 Při práci s přístrojem a baterií nenoste kovové šperky. Toto může vést k popáleninám!
2.1.11 Kontrolujte pravidelně nabíječku během nabíjení!

2.2 Bezpečnostní upozornění pro nabíječku LP 10.0

2.2.1 Pozor - nebezpečí zranění! Nabíječku skladujte na bezpečném místě. Nevystavujte nabíječku vlivu olejů, tuků, vlhkosti, deště nebo vlivům jiného, vlhkého prostředí. Braňte stékání i kapání vody nebo jiných tekutin na přístroj, obojí je nebezpečné a škodí. Zatékající voda může vyvolat zkrat elektrického proudu a nabíječku poškodit.
2.2.2 Nevystavujte přístroj přímému slunečnímu záření, které může způsobit jeho přehřátí!

2.2.3 Umistujte připojovací kabely a svorky tak, aby nebylo možné o ně zakopnout a aby se nemohly poškodit např. předměty s ostrými hranami!
2.2.4 Uvádějte nabíječku do provozu jen tehdy, jestliže není poškozená a nemá funkční poruchy!
2.2.5 Všechny opravy přístroje musí provádět kvalifikovaný elektrikář nebo kvalifikovaný odborný pracovník.
2.2.6 Přístroj se nesmí rozebírat nebo modifikovat (měnit konstrukci).
2.2.7 Během provozu nabíječky v budovách musí být okolní pracovní prostor dobře větraný. Nestavte nabíječku během nabíjení na baterii nebo akumulátor!
2.2.8 Při odložení přístroje dbejte na jeho bezpečnou polohu. Umístujte připojovací kabel tak, aby Vás neomezoval při práci. Nezavádějte kabel přes horké povrchy!

2.2.9 Pozor - nebezpečí ohrožení života! Vyhýbejte se při nabíjení jakémukoliv druhu otevřeného ohně a jiskření! Při nabíjení se uvolňují z baterie nebo akumulátoru výbušné plyny.

2.2.10 Nepoužívejte dále přístroj, jestliže Vám spadl nebo se jiným způsobem poškodil. Zaneste přístroj ke kontrole nebo opravě kvalifikovanému elektrikáři!
2.2.11 Nepoužívejte žádné jiné kabely nebo jiné díly příslušenství. Originální nabíjecí kabel se svorkami neprodlužujte!
2.2.12 Dbejte na to, aby zůstaly svorky suché. Nepřipojujte nikdy svorky na baterii vlhkýma a / nebo oběma rukama současně!
2.2.13 Během nabíjení musí být kolem přístroje dostatečný, volný prostor, aby byla zajištěná účinná cirkulace vzduchu. Během nabíjení nepřikrývat přístroj jinými předměty!

2.2.14 Vyhýbejte se kontaktu s póly v baterie, svorkami nebo oky, jestliže je nabíječka připojená na přívod elektrického proudu.
2.2.15 Před nastartováním vozidla nejdříve odpojte svorky a nabíječku! Po použití nabíječky vždy přerušujte přívod střídavého proudu!
2.2.16 Nenoste nabíječku za kabel nebo jí za kabel netahejte. Při přerušování přívodu elektrického proudu vytahujte zástrčku, netahejte za kabel!
2.2.17 Pro provoz nabíječky je zapotřebí vstupní napětí 230 V / AC.
2.2.18 Vždy je nutné zabránit vnikání kapalin do nabíječky! Neponořujte přístroj do kapalin! Uvádějte do provozu jen suchý přístroj.
2.2.19 Nenabíjejte vadné baterie! Následující charakterizuje vadnou baterii:

• Mechanická nebo teplem způsobená deformace tělesa baterie nebo namontovaných dílů
• Nízký stav kapaliny v článcích
• Unikající kapalina z baterie
• Zápach plynu v okolí baterie

2.2.20 Pozor! Při zápachu plynu hrozí nebezpečí výbuchu! Zajistěte ihned účinné větrání! Nabíječku nevypínejte ani neodpojujte svorky od baterie!

2.2.21 Nepřetahujte kyselino-olovnatou baterii přes hlavu ani ji nad hlavou nedržte! Hrozí nebezpečí poleptání!
2.2.22 Nabíjejte jen kyselino-olovnaté baterie! Normální baterie, nevhodné k nabíjení a jiné druhy baterií se nesmí s nabíječkou LP 10.0 nabíjet.
2.2.23 Nouzový režim! Právě probíhající provozní režim nabíječky je možné zastavit tlačítkem 6.

2.3 Bezpečnostní upozornění pro nabíjení baterií ve vozidlech a člunech

2.3.1 Před nabíjením baterie zajistěte vozidlo, aby nemohlo pojíždět.

Pozor – nebezpečí zranění a věcných škod! Vždy zatáhnout ruční brzdu a zařadit rychlost! U vozidel s automatickou převodovkou musí být nastavená parkovací poloha a zatažená ruční brzda!

2.3.2 Během nabíjení se nesmí ve stejném prostoru startovat nebo nechávat v provozu jiné vozidlo!
2.3.3 Ze člunu baterii vždy vymontujte!
2.3.4 Dodržujte bezpečnostní předpisy, zvláště jestliže je vozidlo nadzdvižené, stojí na zvedací plošině nebo podobně!
2.3.5 Nabíječka se nesmí montovat do vozidla napevno!

2.3.6 Pozor! Nebezpečné napětí v okolí zapalovacích cívek, víka rozdělovače, kabelů zapalování,

svíček a elektrických dílů vozidla!

2.3.7 Dbejte na bezpečnostní upozornění a pokyny v příručce od výrobce vozidla!
2.3.8 Obsluhujte nabíječku jen v bezpečném prostředí! Udržujte Vaše oblečení, vlasy končetiny i nabíječku v odstupu od pohyblivých a horkých dílů motoru a vozidla!
2.3.9 Chraňte nabíječku před vibracemi, zatížením tlakem a jinými mechanickými vlivy, které mohou způsobit její poškození!
2.3.10 Nebezpečí zkratu! Nespojujte nikdy svorky nabíječky!
2.3.11 Jestliže je nutné k nabíjení baterii demontovat, dbejte na pokyny v příručce od výrobce vozidla!

2.3.12 Při poruše funkce nebo při poškození během provozu se musí nabíječka ihned odpojit od přívodu elektrického proudu 230 V!
2.3.13 Nabíječka, která je je mimo provoz se musí vždy odpojit od přívodu elektrického proudu!
2.3.13 Během nabíjení zásadně nedoplňujte žádné kapaliny do baterie!

2.4 Bezpečnostní upozornění pro akumulátory a baterie

2.4.1 Při manipulování s kyselino- olovnatými akumulátory musíte nosit uzavřené oblečení, které chrání celé Vaše tělo!

2.4.2 Vyhýbejte se jakémukoliv kontaktu se žíravou kyselinou baterie! Jestliže dojde k přímému

kontaktu s kyselinou z baterie, musíte postižená místa ihned důkladně omýt tekoucí vodou a vyhledat lékařskou pomoc! Při kontaktu očí s kyselinou je nutné jejich okamžité, delší proplachování čistou, tekoucí vodou. I v tomto případě vyhledejte ihned lékařskou pomoc nebo pohotovostní oddělení nemocnice!

2.4.3 V případě, že se musí baterie k nabíjení nejdříve vymontovat z vozidla, zajistěte, aby bylo vypnuté jeho zapalování a všechny spotřebiče! Odstraňte nejdříve zápornou přípojku (černý kabel) z baterie. Dbejte na bezpečnostní pokyny uvedené v příručce výrobce vozidla!

2.4.4 Dbejte na pokyny k použití a bezpečnostní upozornění uváděná výrobcem baterie!

2.4.5 Před nabíjením kontrolujte baterii, jestli není poškozená! Vadné baterie se nesmí nabíjet! Před nabíjením kyselino- olovnatých baterií s odvzdušňovacími zátkami kontrolujte nejdříve stav kapaliny v baterii. V případě nedostačující

náplně doplňte nejdříve články baterie destilovanou vodou do výše doporučené výrobcem baterie. Pozor - noste vždy chránící oblečení!

2.4.6 Před nabíjením vyčistěte póly baterie! Pozor - nebezpečí zásahu elektrickým proudem!
2.4.7 Doba nabíjení připojeného akumulátoru nebo baterie je závislá na jejich momentální kapacitě.

3.0 POPIS VÝROBKU

3.1 Obsah dodávky

1 Nabíječka LP 10.0
1 Návod k obsluze

Kontrolujte ihned po rozbalení úplnost obsahu dodávky a její díly jestli nejsou poškozené!

Nepoužívejte vadnou nabíječku nebo nabíječku, u které chybí návod k obsluze!

Zobrazení se mohou nepatrně odlišovat od výrobku. Změny, které se týkají technického vývoje produktu jsou vyhrazené. Dekorace není v obsahu dodávky.

3.2 Popis produktu

1 Levá přihrádka se zařízením pro připojení svorky baterie
2 Úchytka na nošení
3 Odkladná přihrádka na zadní straně přístroje pro sítový kabel a kabel se svorkami
4 Pravá přihrádka se zařízením pro připojení svorky baterie
5 Sítový kabel se zástrčkou
6 Tlačítko „Nouzový režim“ pro manuální start a prerušení nabíjení
7 LED displej

3.3 LED zobrazení a symboly

Obrázek 2

8 Zobrazení stavu nabíjení baterie
9 Indikace poruchy, nesprávná polarita na svorkách baterie
10 Jednotka % (procenta) pro stav dosažené kapacity nabíjení
11 Levé zobrazení segmentu
12 Pravé zobrazení segmentu
13 Jednotka V (Volt)

3.4 Co znamenají různá LED zobrazení?

A. Nesprávná polarita na svorkách baterie. Symbol plus / minus 9 bliká.

B. Nabíječka je v pohotovosti. Oba sloupky zobrazení blikají.

C. Segmenty běží v kruhu. Automatické rozpoznání baterie může trvat až 5 minut.

D. Nabíječka automaticky rozeznala napětí baterie 6 V.

E. Nabíječka automaticky rozeznala napětí baterie 12 V.

F. Nabíječka automaticky rozeznala napětí baterie 24 V.

G. Nabíječka startuje nabíjecí režim. Značka „CH“ svítí určitou dobu.

H. Po značení „CH“ následuje zobrazení stavu nabití v procentech.

I. Procentuální zobrazení stavu nabití se zobrazuje až do 90 % kapacity.

J. Nabíječka se přepíná na zpomalené nabíjení.

K. Nabíječka se přepíná na režim udržovacího nabíjení.

L. Baterie je nabitá na 100 %.

M. Není dosažené minimální napětí baterie potřebné pro start nabíjení.

N. Baterie je úplně nabitá. Nové nabíjení baterie není možné.

o. Obvod proudu je přerušený. Spojení kabelů je přerušené.

P. Vadná baterie s vysokým odporem. Nabíjení není možné.

Q. Napětí baterie přesahuje 29,4 V, nebo byly odpojené svorky baterie během nabíjení.

R. Došlo ke zkratu.

S. Nabíječka je přehřátá. Přístroj se vypíná při teplotě přes 85 °C.

T. Napětí baterie má hodnotu 12 a 24 V. Baterie s napětím pod 3,5 V. Baterie je vadná.

3.5 Diagram 6-stupňového režimu nabíjení u baterií se 6, 12 a 24 V.

Obrázek 3

Obrázek 4

Obrázek 5

4.0 OBSLUHA

4.1 Zahájení nabíjení

Krok 1: Příprava

Nabíječka se ještě nesmí připojit na zásuvku s napětím 230 V. Zajistěte dostatečné větrání místnosti a okolního prostředí baterie!

Krok 2: Připojení červené svorky

Připojte nejdříve kladnou (+), červenou nabíjecí svorku na kladný (+) pól baterie. V blízkosti pólu baterie je viditelné značení (+).

Krok 3: Připojení černé svorky

Připojte zápornou (+), černou nabíjecí svorku na záporný (-) pól baterie. V blízkosti pólu baterie je viditelné značení (-).

Zkontrolujte jestli mají obě nabíjecí svorky správný kontakt se správnými póly baterie. Znečištěné póly baterie musíte vyčistit.

Pozor - nebezpečí zásahu elektrickým proudem!

A. Při záměně polarity nabíjecích svorek se přeruší přívod proudu k baterii. Na displeji se objeví A. Symbol 9 bliká.

Krok 5: Pohotovostní stav

B. Nyní zastrčte zástrčku 5 do vhodné zásuvky střídavého proudu s napětím 230 V. Na displeji se objeví B. Nabíječka je provozuschopná.

Krok 6: Režim rozpoznání baterie a možné poruchy

C: V této fázi nabíjecího režimu se zjišťuje napětí baterie. Tato fáze režimu může trvat několik minut. Na displeji se objeví (C), přitom se přídavně pohybuje vždy jeden segment číslic 00 v kruhu.

Pozor!

U bezvadné baterie začíná, po zjištění napětí, její nabíjení (dále krok 7, strana 94!). Zobrazení C - L na stránce 88 a 89 znázorňují normální průběh nabíjení!). U vadné nebo úplně vybité baterie nebo při jiných chybných funkcích se ukazují, podle stavu baterie, následující značení: Zobrazení na displeji M, N, O, P, Q, R, S, T - viz. stránky 92 - 94!

M. Jestliže je nabíječka připojená na baterii a nerozpozná napětí, pak zůstane displej prázdný. Stlačením tlačítka nouzového režimu 6 můžete zkusit nastartovat nabíjení manuálně. Stoupne-li potom napětí baterie během několika minut přes 3,5 V znamená to, že pokračuje normální nabíjení. Zůstane-li napětí pod touto hodnotou, přerušuje se nabíjení a na displeji se ukáže M . Nyní můžete odpojit nabíječku od baterie a připojení zopakovat, aby jste vyloučili možnost, že se jednalo o nesprávné připojení nabíječky na baterii (dbejte přitom na bod 1.4 „Krátký návod pro připojování a odpojování nabíječky“ na stránce 84!).

Jestliže zůstane displej přesto prázdný, můžete zkusit znovu stlačením tlačítka pro nouzový režim 6 nastartovat nabíjení manuálně. Jestliže se ukáže na displeji M, znamená to, že nabíječka klasifikovala baterii jako vadnou. Nabíjení vadné baterie už není možné!

Funkce tlačítka pro nouzový režim:

1. Během normálního provozu je možné použít tlačítka pro nouzový režim 6 pro okamžité přerušení nabíjení.
2. Jestliže je nabíječka připojená na baterii a displej je prázdný, pak je možné nastartovat nabíjení manuálně stlačením tlačítka 6 (viz. také bod M, stránka 92).

Jestliže rozeznala nabíječka baterii jako vadnou nebo je baterie úplně nabitá, je v obou případech nabíjení ukončené a stlačení tlačítka pro nouzový režim 6 zůstává bez účinku.

N. Nově, úplně nabitou baterii se nedoporučuje znovu nabíjet. Při úplně nabité baterii, připojené na nabíječku, nabíjení nestartuje. Na displeji se ukáže N.

- Při odpojení nabíječky od baterie nebo přerušení obvodu (např. sklouznutí svorky), dojde k odpojení přístroje a na displeji se ukáže - Zkontrolujte držení svorek a správnost kontaktu!

P. Nabíjení nezačne, jestliže nabíječka rozezná vadnou baterii s velkým odporem. Tento problém se vyskytuje často u starých baterií. Na displeji se objeví P.

Q. Rozezná-li nabíječka vyšší napětí baterie než 29,4 V, nebo jestliže bylo přerušené spojení mezi nabíječkou a baterií objeví se na displeji značení Q. Nabíjení nestartuje.

R. Jestliže způsobila baterie zkrat nebo jestliže došlo ke zkratu chybnou anipulací, přeruší se nabíjení a na displeji se objeví R.

S. Ochrana proti přehřátí vypíná nabíječku při teplotě přes 85 °C. Nechte nabíječku vychladnout a opakujte nabíjení. Dbejte přitom na dostatečné chlazení nabíječky větráním a ničím jí nepřikrývejte.

Zabraňte působení slunečního záření a jiných tepelných zdrojů, které mohou ovlivnit funkci nabíječky.

T. Jestliže má baterie napětí mezi 1,5 a 3,5 V, zkouší nabíječka napětí během několika minut zvýšit, aby mohlo nabíjení automaticky pokračovat. Pokud se to nepodaří, objeví se na displeji T a nabíjení se přeruší. Ale protože rozeznala nabíječka připojení baterie, nejsou žádná další opatření možná. Baterie je vadná a další nabíjení není možné.

Krok 7: Napětí baterie bylo rozeznané

D, E, F. Rozezná-li nabíječka napětí baterie 6, 12 nebo 24 V ukáže ho na displeji. Například při napětí baterie 12 V ukáže nabíječka na displeji E. Přídavně ukáže stav baterie 8. Po tomto potvrzení začíná nabíjení.

Krok 8: Nabíjení

G, H, I. Příslušné napětí baterie 6, 12 nebo 24 V se krátkodobě objeví na displeji. Nabíječka začne nabíjet, na displeji se ukáže na určitou dobu G. Po nabití na 10 % se ukáže na displeji H a následuje rychlé nabíjení až potvrdí displej značením I, že došlo k nabití na 90 % kapacity.

Krok 9: Režim zpomaleného nabíjení

J. Po dosažení kapacity nabití na 90 % se přepne nabíječka na zpomalený režim nabíjení. Zbývající kapacita se nyní dobíjí šetrným způsobem, při nižším napětí. Tento režim je pak znázorněný na displeji značením J a sloupkem pro stav baterie 8.

Krok 10: Režim udržovacího nabíjení

K. Jestliže je baterie skoro úplně nabitá aktivuje nabíječka režim „Udržovací nabíjení“. Za tímto účelem se přizpůsobuje proud a napětí probíhajícímu nabíjení. Na displeji se ukáže K.

Krok 11: Ukončené nabíjení

L. Po nabití baterie na 100 % se ukáže na displeji L. Nabíjení skončí a baterie se může odpojit od nabíječky. Prosíme, odpojujte nejdříve síťový kabel ze zásuvky. Potom teprve odpojte zápornou (-), černou svorku od záporného (-) pólu baterie. Nakonec odpojte kladnou (+), červenou svorku od kladného (+) pólu baterie.

4.2 Hledání poruch

		Řešení, pomocMožné
Nabíječka je spojená spřívodem elektrickéhoproudu. Na displeji seneukázalo žádné značení anabíjení nestartuje.	Nabíječka není připojená napřívod střídavého proudu snapětím 230 V.	Zkontrolujte pojistku přívodustřídavého proudu a zajistěte,aby byla nabíječka připojenána přívod střídavého proudus napětím 230 V.
	Nabíječka je vadná.	Obratte se na kvalifikovaný,odborný personál.
Baterie je připojená nanabíječku a nabíječka jezapnutá. Nabíjení nestartuje.	Baterie je hluboce vybitá.	Stiskněte tlačítko6"nouzový režim", promanuální start nabíjení.[IMAGE]
	Nabíječka nemůže rozpoznatnapětí baterie.
LED displej ukazuje symboly,které nejsou popsány vnávodu k obsluze.	Může se jednat o chybu vsoftwaru.	Odpojte nabíječku odpřívodu elektrického proudua opakujte kroky prozahájení nabíjení.
	Nabíječka je vadná.	Obratte se na kvalifikovaný,odborný personál.
Znázorněnína displeji	Nabíječkanerozeznala napětíbaterie.	Stiskněte tlačítko6„nouzový režim“, promanuální start nabíjení.
Znázorněnína displeji	Baterie byla běhemnabíjení odpojená odnabíječky: přerušený obvod	Zkontrolujte správný kontakta držení svorek.
Znázorněnína displeji	vadnou bateriis vysokým odporem.	Nabíjení baterie není možné.
Znázorněnína displeji	Nabíječka rozpoznává vyššínapětí baterie než 29,4 V.	Nabíjení baterienení možné.
Znázorněnína displeji	Jedná se o zkrat.	Zkontrolujte baterii. Dbej-te na pokyny v návodu kobsluze.
Znázorněnína displeji	Ochrana před přehřátímvypnula nabíječku při teplotě85 °C.	Nechte nabíječkuvychladnout a opakujtepostup.
Znázorněnína displeji	Napětí baterie (s 12 V nebo24 V) je pod hodnotou 3,5 V.	Nabíjení baterie není možné.Baterie je vadná!

5.0 ÚDRŽBA A OŠETŘOVÁNÍ

5.1 Čištění, údržba a skladování

5.1.1 Pozor! Před čištěním nabíječku vypněte (tlačitko 6) a přerušte přívod střídavého proudu o napětí 230 V!
5.1.2 Nabíječku čistěte suchým hadrem. Nepoužívejte žádné kapaliny nebo ostré čistící prostředky, může dojít k zabarvení a poškození povrchu i funkce nabíječky! Je třeba zamezit pronikání kapalin do baterie! Neponořujte nabíječku do kapalin! Uvádějte do provozu jen suchou nabíječku.
5.1.3 Skladujte nabíječku jen v suchém prostředí! Vlhkost může poškodit elektroniku nabíječky.
5.1.4 Nevystavujte nabíječku extrémně kolísajícím teplotám! Vznikající kondenzační voda může poškodit elektroniku!
5.1.5 Při skladování nabíječky umístěte volně složený kabel do přihrádky 3, aby nedošlo k jeho poškození. Zafixujte svorky k připojení na baterii na předurčeném zařízení v levé 1 a pravé 4 přihrádce nabíječky (viz. strana 88, obrázek 1).

6.0 TECHNICKÉ ÚDAJE

Popis přístroje: Nabíječka LP 10.0

Artikl č.: 97100

Rozměry: cca 270 x 150 x 190 mm

(D × Š × V mm)

Váha: cca 2,3 kg

Displej: LED zobrazení

Vstupní napětí: 230 V 50 Hz / 2 A

frekvence za vteřinu)

Výstupní napětí / 6 V / 10 A, 12 V / 10 A,

výstupní proud: 24 V / 6 A DC (A = ampéry, DC = stejnosměrný proud)

Efektivita: > 80 %

Typy baterií: 6 V / 12 V / 24 V

Kyselino-olovnaté baterie:

• kyselino-olovnaté akumulátory
• gelové - olovnaté akumulátory
  ■ rounové / AGM akumulátory
  ■ VRLA akumulátory
• bezúdržbové kyselino- olovnaté akumulátory

Kapacita baterie: 1,2 - 225 Ah (ampérhodin)

Pracovní teplota: 0 °C - 50 °C (Celsia)

Nabíjecí křivka: IOIUOUOIOUOa

IP třída (druh IP65, vodotěsné ochrany):

Přístroje s och-rannou izolací och-ranné třídy II

Přístroj je konformní s EG směrnicemi

• Směrnice pro nízké napětí (2006/95/EG)
• Směrnice o elektromagnetické snášenlivosti (2004/108/EG)

7.0 ODSTRANĚNÍ DO ODPADU

7.1.1 Odstranění nabíječky do odpadu a její recyklace musí být prováděná podle právních ustanovení. Informujte se u Vaší obce nebo sběrny. Odstraňujte nabíječku do odpadu podle EG směrnice pro staré elektrické a elektronické přístroje 2002/96/EG-WEEE.

7.1.2 Při odstraňování kyselino- olovnatých baterií do odpadu dbejte na předpisy výrobce a zákonná ustanovení! Informujte se u Vaší obce nebo sběrny.

7.1.3 Při odstraňování obalového materiálu do odpadu se musí dbát na předpisy platné pro odstraňování odpadků.

8.0 ZÁRUKA A SERVIS

Při zjištěném poškození, pro opravy nebo při jiných problémech s výrobkem se obratte na prodejnu nebo na kvalifikovaný, odborný personál.

Všeobecné záruční podmínky se vztahují na výrobní a materiálové vady. Vadný výrobek odevzdejte zpět do prodejny.

K rychlému vyřízení Vaší reklamace potřebujete mimo jiné:

• Kopii účtenky s datem zakoupení.
• Důvod reklamace (popis chyby).

Pod Višňovkou 1661 / 37 •140 00 Praha 4-Krč • Česká republika
