BEDIENUNGSANLEITUNG LP 10.0 AEG

1.1 Was bedeuten die Symbole? 3
1.2 Funktionsweise des Ladegerätes 3
1.3 Bestimmungsgemäßer Gebrauch 3
1.4 Anschließen und Trennen des Ladegerätes LP 10.0 4
1.5 Ausstattungsmerkmale des Ladegerätes LP 10.0 4

2.0 SICHERHEITSHINWEISE

2.1 Allgemeine Sicherheitshinweise 4
2.2 Sicherheitshinweise zum Ladegerät LP 10.0 5
2.3 Sicherheitshinweise zum Laden an Kraftfahrzeugen und Booten 6
2.4 Sicherheitshinweise zu Akkus / Batterien 7

3.0 PRODUKTBESCHREIBUNG

3.1 Lieferumfang 7
3.2 Produktübersicht 8
3.3 LED-Anzeige und Symbole 8
3.4 Was bedeuten die verschiedenen Anzeigen der LED-Anzeige? 8
3.5 Diagramm 6-stufiger Lademodus bei 6, 12 und 24 V Batterien 10

4.0 BEDIENUNG

4.1 Ladevorgang beginnen 12
4.2 Fehlersuche 15

5.0 WARTUNG UND PFLEGE

5.1 Reinigung, Wartung und Aufbewahrung 16

6.0 TECHNISCHE DATEN 16

7.0 ENTSORGUNG 17

8.0 GARANTIE UND SERVICE 17

1.0 EINLEITUNG

Sehr geehrte Kundin, sehr geehrter Kunde,

wir gratulieren Ihnen zu Ihrem neuen „Ladegerät LP 10.0" und danken für Ihr Vertrauen. Um optimale Funktion, Leistungsbereitschaft und Sicherheit Ihres Ladegerätes zu gewährleisten, bitten wir Sie, vor der ersten Inbetriebnahme die Bedienungsanleitung zu lesen. Somit ist sichergestellt, dass Sie lange Freude an diesem Gerät haben werden.

1.1 Was bedeuten die Symbole?

Bedienungsanleitung lesen!

Achtung - Gefahr! Sicherheits- und Warnhinweise beachten!

Warnung vor gefährlicher elektrischer Spannung! Lebensgefahr!

Explosionsgefahr! Warnung vor explosionsgefährlichen Stoffen!

Brandgefahr! Warnung vor feuergefährlichen Stoffen!

Entsorgen Sie Gerät, Batterien und Verpackung umweltfreundlich!

Das Gerät ist konform zur EU-Richtlinie 2004/108/EG

Geräte mit Schutzisolierung der Schutzklasse II

Weitere Erklärungen zu Symbolen, Einheiten und Abkürzungen finden Sie auf Seite 16.

1.2 Funktionsweise des Ladegerätes

Das mikroprozessorgesteuerte Ladegerät LP 10.0 ermöglicht es, durch den intelligenten 6-stufigen Lademodus Blei-Akkus / -Batterien automatisch schnell und schonend aufzuladen. Nach Erkennung des jeweiligen Batterietyps können Sie den aktuellen Ladezustand des Blei-Akkus während des Aufladevorgangs auf dem LED-Display einsehen. Das zusätzliche Aktivierungsprogramm sorgt für eine Reaktivierung von tiefentladenen Akkus. Durch schonende Ladevorgänge kann die Lebensdauer der Batterie verlängert werden.

1.3 Bestimmungsgemäßer Gebrauch

Das Ladegerät LP 10.0 ist ausschließlich zum Laden und Erhaltungsladen von Blei-Säure-Akkus mit einer Spannung von 6, 12 und 24 V (Volt) bestimmt.

Folgende Typen von Blei-Säure-Akkus können mit diesem Ladegerät geladen werden:

• BoffeSäusysAkkes nass)
  ■ Wartungsfreie Blei-Säure-Akkus
• VRLA-Akkus (Blei-Säure-Akkus mit Überdruckventil)
  ■ Blei-Gel-Akkus (gelartiges Elektrolyt)
• Vlies- / AGM-Akkus (Elektrolyt in Glasvlies)

Es dürfen keine anderen Akkutypen als die oben genannten geladen werden! Jede andere Verwendung oder Veränderung des Ladegerätes LP 10.0 ist nicht bestimmungsgemäß und kann lebensbedrohliche Gefahren verursachen! Das Ladegerät ist ausschließlich für den privaten Gebrauch bestimmt.

1.4 Anschließen und Trennen des Ladegerätes LP 10.0

Anschließen des Ladegerätes

• Schließen Sie zuerst die positive (+) rote Ladeklemme an den positiven (+) Pol der Batterie an.
• Schließen Sie nun die negative (-) schwarze Ladeklemme an den negativen (-) Pol der Batterie an.
• Stecken Sie erst jetzt den Netzstecker 5 in eine geeignete 230 V Wechselstromsteckdose.

Trennen des Ladegerätes

• Trennen Sie zuerst das Netzkabel vom Netzstrom.
• Entfernen Sie dann die negative (-) schwarze Ladeklemme vom negativen (-) Pol der Batterie.
• Entfernen Sie dann die positive (+) rote Ladeklemme vom positiven (+) Pol der Batterie.

1.5 Ausstattungsmerkmale des Ladegerätes LP 10.0

• Ladegerät für alle gängigen 6, 12 und 24 V Kfz-Batterien (AutoSelect-Funktion / automatische Batterieerkennung)
  ■ 10 A maximaler Ladestrom
• Mit Mikroprozessor
• Intelligenter 6-stufiger Lademodus (IOIUOUOIUOaKennlinie)
• Kein Ausbau der Batterie erforderlich (bitte beachten Sie hierbei jedoch die Punkte 2.3 auf Seite 6 und 7!)
• Automatische Anpassung der Ladelinie. Vollautomatische Lade-, Diagnose-, Rettungs- und Wartungsfunktion
• Mit Display-Anzeige (Ladezustand, Batteriespannung und Fehlermeldungen)
• Darstellung des Ladezustandes der Batterie in Prozent und als Balkenanzeige. Halterung für Klemmen und praktisches Aufbewahrungsfach für Kabel

2.0 SICHERHEITS- HINWEISE

2.1 Allgemeine Sicherheitshinweise

Warnung!

Lesen Sie alle Anweisungen! Das Nichtbefolgen der Sicherheitshinweise kann zu Schäden an Eigentum, Personen oder zum Todesfall führen! Bewahren Sie diese Anleitung zum Nachschlagen auf. Bewahren Sie diese Gebrauchsanweisung für spätere Fragen auf und händigen Sie diese bei Weitergabe des Gerätes an Dritte ebenfalls aus. Machen Sie die Anleitung auch für Dritte zugänglich. Die Gebrauchsanweisung ist Bestandteil des Gerätes.

2.1.1 Halten Sie das Ladegerät von Kindern fern! Kinder verstehen oder erkennen nicht die möglichen Gefahren im Umgang mit elektrischen Geräten. Lassen Sie das Ladegerät nicht in Kinderhände gelangen und bewahren Sie es für Kinder unzugänglich auf. Die Kleinteile könnten von Kindern verschluckt werden und Kinder könnten daran ersticken. Kinder könnten sich bei der Verwendung des Ladegerätes verletzen. Halten Sie ebenfalls das Verpackungsmaterial fern von Kindern.

2.1.2 Die Anleitung während der Lebensdauer des Produktes behalten.
2.1.3 Dieses Gerät ist nicht dazu bestimmt, von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und / oder mangelndem Wissen benutzt zu werden, es sei denn, sie würden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
2.1.4 Verwenden Sie das Ladegerät nicht zur Stromversorgung von elektrischen Geräten, Fahrzeugen oder anderen Fremdgeräten.

2.1.5 Beim Umgang mit Bleiakkus müssen Sie stets eine Schutzbrille, Schutzhandschuhe und geschlossene Kleidung zur Bedeckung des ganzen Körpers tragen.
2.1.6 Warnung! Laden Sie keine beschädigten, nicht wieder aufladbaren oder eingefrorenen Akkus / Batterien oder Trockenzellenbatterien!
2.1.7 Sollten Sie Zweifel hinsichtlich der Bedienung oder Arbeitsweise des Ladegerätes haben, wenden Sie sich an qualifiziertes Fachpersonal.
2.1.8 Das elektrische Ladegerät darf an keinem feuchten Ort stehen. Setzen Sie das Gerät keinem Niederschlag, Staub, direktem Sonnenlicht oder Spritzwasser aus.
2.1.9 Das Gerät erwärmt sich im Betrieb. Stellen Sie das Ladegerät immer an einen sicheren Standplatz, welcher gut belüftet und entfernt von brennbaren Gegenständen ist.
2.1.10 Tragen Sie während des Arbeitens mit dem Ladegerät und der Batterie keinen metallischen Körperschmuck. Dies könnte zu Verbrennungen führen!
2.1.11 Beobachten Sie während des Ladevorgangs das Ladegerät regelmäßig!

2.2 Sicherheitshinweise zum Ladegerät LP 10.0

2.2.1 Achtung - Verletzungsgefahr! Achten Sie auf einen sicheren Platz zur Aufbewahrung des Ladegerätes. Setzen Sie das Ladegerät nicht Ölen, Fetten, Feuchtigkeit, Regen oder anderen nassen Umgebungsbedingungen aus. Vermeiden Sie, dass Wasser und andere Flüssigkeiten über das Gerät laufen oder darauf tropfen können. Einlaufendes Wasser löst einen elektrischen Kurzschluss aus und kann das Gerät beschädigen. 2.2.2 Setzen Sie das Ladegerät nicht direkter Sonneneinstrahlung aus - dies könnte zu Überhitzung führen!

2.2.3 Verlegen Sie das Anschlusskabel und die Kabel mit den Batterieklemmen so, dass man nicht darüber stolpern kann und die Kabel nicht z. B. durch scharfkantige Gegenstände beschädigt werden können!

2.2.4 Betreiben Sie das Ladegerät nur dann, wenn keine Beschädigungen und Funktionsstörungen am Gerät vorhanden sind!

2.2.5 Alle Reparaturen am Ladegerät müssen von einem qualifizierten Elektriker / qualifiziertem Fachpersonal durchgeführt werden.

2.2.6 Das Gerät darf nicht zerlegt, repariert oder modifiziert (verändert) werden.

2.2.7 Während der Inbetriebnahme des Ladegerätes in Gebäuden muss der Arbeitsbereich gut durchlüftet sein. Stellen Sie das Ladegerät während des Ladevorgangs nicht auf die Batterie / den Akku!

2.2.8 Sorgen Sie bei der Ablage des Ladegerätes für sicheren Halt. Verlegen Sie das Anschluss-kabel so, dass es Sie beim Ladevorgang nicht behindert. Führen Sie die Kabel nicht über heiße Oberflächen!

2.2.9 Achtung - Lebensgefahr!

Vermeiden Sie während des Ladevorgangs jegliche Art von offenen Flammen und Funkenbildungen! Beim Ladevorgang werden im Bereich der Batterie / des Akkus explosive Gase freigesetzt, welche explodieren können.

2.2.10 Betreiben Sie das Ladegerät nicht, wenn dieses fallen gelassen oder anderweitig beschädigt wurde. Bringen Sie es zur Überprüfung oder Reparatur zu einem qualifizierten Elektriker!
2.2.11 Verwenden Sie keine anderen Kabel oder Zubehörteile. Verlängern Sie nicht die Ladekabel mit den Batterieklemmen des Gerätes!
2.2.12 Achten Sie darauf, dass das Ladegerät und die Klemmen frei von Feuchtigkeit sind. Verbinden Sie die Batterieklemmen niemals mit feuchten und / oder beiden Händen gleichzeitig mit der Batterie!
2.2.13 Während des Ladevorgangs muss genügend Freiraum um das Ladegerät zur Sicherstellung einer ausreichenden Luftzirkulation vorhanden sein. Während des Ladevorgangs das Ladegerät nicht mit einem Gegenstand abdecken!

2.2.14 Vermeiden Sie Hautkontakt mit den Batteriepolen, Batterieklemmen oder Ringanschlüssen, wenn das Ladegerät an Wechselstrom angeschlossen ist!
2.2.15 Entfernen Sie die Batterieklemmen und das Ladegerät vom Fahrzeug, bevor Sie dieses starten! Nach der Benutzung des Ladegerätes immer die Verbindung zum Wechselstromanschluss trennen!
2.2.16 Verwenden Sie das Kabel nicht, um das Ladegerät zu tragen oder daran zu ziehen. Trennen Sie das Gerät vom Netzanschluß, indem Sie am Stecker und nicht am Kabel ziehen!
2.2.17 Zum Betrieb des Ladegerätes wird eine Eingangsspannung von 230 V / AC benötigt.
2.2.18 Das Eindringen von Flüssigkeiten in das Geräteinnere muss verhindert werden! Tauchen Sie das Gerät nicht in Flüssigkeiten! Nehmen Sie das Ladegerät ausschließlich in trockenem Zustand in Betrieb.
2.2.19 Laden Sie keine defekte Batterie! Folgende Anzeichen deuten auf eine defekte Batterie hin:

• Thermische oder mechanische Verformungen des Batteriegehäuses oder von Anbauteilen
• Mangelnder Flüssigkeitsstand in den Zellen
  ■ Flüssigkeitsaustritt aus der Batterie
• Gasgeruch, besonders in der Umgebung der Batterie

2.2.20 Achtung! Bei Gasgeruch besteht Explosionsgefahr! Sorgen Sie sofort für effektive Durchlüftung! Schalten Sie das Gerät nicht ab und nehmen Sie die Batterieklemmen nicht von der Batterie!

2.2.21 Stülpen und halten Sie eine Blei-Säure-Batterie nicht über Kopf! Es besteht Verätzungsgefahr!
2.2.22 Laden Sie nur Blei-Säure-Batterien! Nichtaufladbare und andere Batteriearten dürfen mit dem Ladegerät LP 10.0 nicht geladen werden.
2.2.23 Notfallmodus! Der jeweilige Betriebsmodus des Ladegerätes kann mit Taste 6 manuell gestoppt werden.

2.3 Sicherheitshinweise zum Laden an Kraftfahrzeugen und Booten

2.3.1 Sichern Sie das Fahrzeug vor dem Laden der Batterie, so dass es nicht wegrollen kann.

Achtung - Verletzungsgefahr und Gefahr der Sachbeschädigung! Immer die Handbremse ziehen und einen Gang einlegen! Bei einem Automatikgetriebe muss die "Park-Position" eingestellt und die Handbremse angezogen sein!

2.3.2 Während des Ladevorgangs darf kein Fahrzeug in der gleichen Räumlichkeit betrieben oder gestartet werden!
2.3.3 Bauen Sie zum Laden einer Boots-Batterie diese immer aus!
2.3.4 Halten Sie die Sicherheitsvorschriften ein, wenn das Fahrzeug aufgebockt ist oder sich auf einer Hebebühne oder ähnlichem befindet!
2.3.5 Das Ladegerät darf nicht permanent in einem Fahrzeug montiert sein!

2.3.6 Vorsicht! Gefahr elektrischer Spannung im Bereich von Zündspulen, Verteilerkappe, Zündkabeln, Zündkerzen und elektrischen Bauteilen im Kraftfahrzeug!

2.3.7 Beachten Sie die Sicherheitshinweise und das Handbuch des Fahrzeugherstellers!
2.3.8 Führen Sie die Bedienung des Ladegerätes nur in einer sicheren Umgebung durch! Halten Sie Kleidung, Haare, Gliedmaßen und das Ladegerät fern von beweglichen und heißen Motor- und Fahrzeugteilen!
2.3.9 Vermeiden Sie Vibrationen, Druckbelastungen sowie andere mechanische Belastungen, welche auf das Ladegerät einwirken könnten!

2.3.10 Kürzschlußigefahr!

nicht die beiden Batterieklemmen des Ladegerätes!

2.3.11 Falls zum Laden der Batterie ein Ausbau aus dem Fahrzeug erforderlich ist, beachten Sie unbedingt die Hinweise im Handbuch des Fahrzeugherstellers!

2.3.12 Bei Betriebsstörungen und Beschädigungen des Ladegerätes oder der Batterie während des Betriebs muss das Gerät sofort vom 230 V Wechselstromanschluss getrennt werden!
2.3.13 Ist das Gerät außer Betrieb, muss es vom 230 V Wechselstromanschluss getrennt sein!
2.3.14 Füllen Sie generell bei allen aktiven Ladevorgängen keine Flüssigkeiten in die Batterie nach!

2.4 Sicherheitshinweise zu Akkus / Batterien

2.4.1 Beim Umgang mit Blei-Akkus müssen Sie stets eine Schutzbrille, Schutzhandschuhe und geschlossene Kleidung zur Bedeckung des ganzen Körpers tragen!

2.4.2 Vermeiden Sie jeglichen Kontakt mit ätzender Batteriesäure! Wenn Sie direkten Körperkontakt mit Batterie-

säure haben, müssen Sie die betroffene Körperstelle sofort mit fließendem Wasser gründlich reinigen und einen Arzt aufsuchen! Bei einem Kontakt der Augen mit Batteriesäure müssen Sie diese sofort für mehrere Minuten unter fließendem und klarem Wasser spülen. Suchen Sie ebenfalls einen Arzt oder die Notaufnahme eines Krankenhauses auf!

2.4.3 Wenn die Batterie zum Aufladen aus dem Fahrzeug ausgebaut werden muss, stellen Sie sicher, dass die Zündung und alle Verbraucher im Fahrzeug ausgeschaltet sind! Entfernen Sie zuerst den Minus-Anschluss (schwarzes Kabel) von der Batterie. Beachten Sie das Handbuch und die Sicherheitshinweise des Fahrzeugherstellers!

2.4.4 Beachten Sie die Anwendungs- und Sicherheitshinweise des Batterieherstellers!

2.4.5 Prüfen Sie vor dem Laden die Batterie auf Beschädigungen! Defekte Batterien dürfen nicht geladen werden! Blei-Säure-Batterien mit einer Entlüftungskappe vorher auf den richtigen Flüssigkeitsstand der Batterie prüfen. Ist der Flüssigkeitsstand zu niedrig, füllen Sie die Batteriezellen mit destil-

liertem Wasser bis zum empfohlenen Pegel des Batterieherstellers auf. Achtung - unbedingt Schutzkleidung tragen!

2.4.6 Reinigen Sie vor dem Laden die Batteriepole! Achtung - Gefahr eines Stromschlags!
2.4.7 Die Ladezeit für den jeweiligen Akku / die jeweilige Batterie ist von der Akku-Kapazität abhängig.

3.0 PRODUKT- BESCHREIBUNG

3.1 Lieferumfang

1 Ladegerät LP 10.0
1 Bedienungsanleitung

Prüfen Sie direkt nach dem Auspacken alle Teile auf Beschädigungen und vollständigen Lieferumfang!

Verwenden Sie das Ladegerät nicht bei Beschädigung oder wenn die Bedienungsanleitung nicht vorhanden ist!

Abbildungen können geringfügig vom Produkt abweichen. Änderungen, die dem technischen Fortschritt dienen, vorbehalten. Dekoration nicht enthalten.

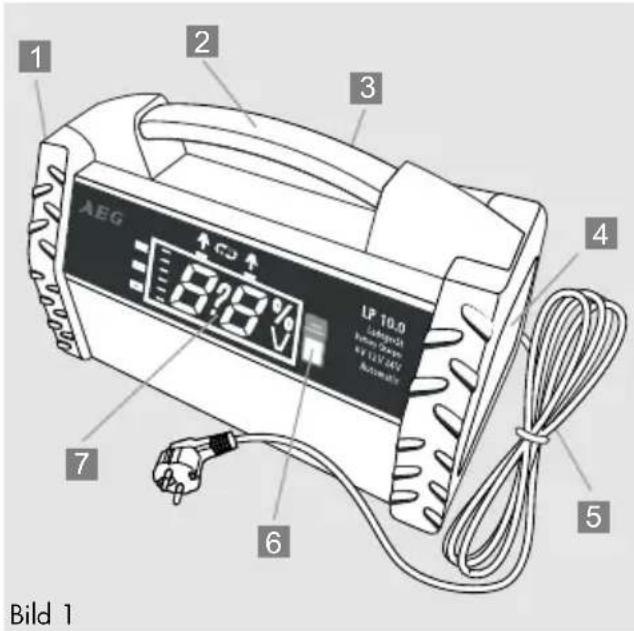

3.2 Produktübersicht

1 Linkes Fach mit Vorrichtung zum Anklemmen der Batterieklemme
2 Tragegriff
3 Ablagefach auf der Rückseite des Gerätes für das Netzkabel und die Klemmenkabel
4 Rechtes Fach mit Vorrichtung zum Anklemmen der Batterieklemme
5 Netzkabel mit Netzstecker
6 Taste „Notfallmodus“ für manuellen Ladestart und Stoppen des Ladevorgangs
7 LED-Display

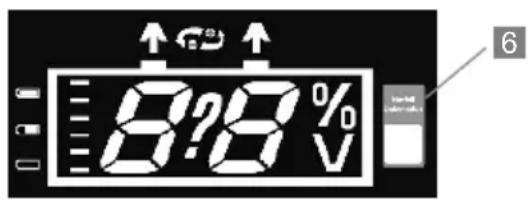

3.3 LED-Anzeige und Symbole

Bild 2

8 Anzeige Batterieladezustand
9 Fehlermeldung, falsche Polarität der Batterieklemmen
10 Einheit % (Prozent) für den Stand der erreichten Ladekapazität
11 Linke Segmentanzeige
12 Rechte Segmentanzeige
13 Einheit V (Volt)

3.4 Was bedeuten die verschiedenen Anzeigen der LED-Anzeige?

A. Falsche Polarität der Batterieanschlußklemmen. Das Plus- / Minussymbol 9 blinkt.

B. Das Ladegerät ist betriebsbereit. Die beiden Balken der Anzeige blinken.

C. Die Segmente laufen im Kreis. tische Batterieerkennung kann bis zu 5 Minuten dauern.

D. Batteriespannung von 6 V wurde vom Ladegerät automatisch erkannt.

E. Batteriespannung von 12 V wurde vom Ladegerät automatisch erkannt.

F. Batteriespannung von 24 V wurde vom Ladegerät automatisch erkannt.

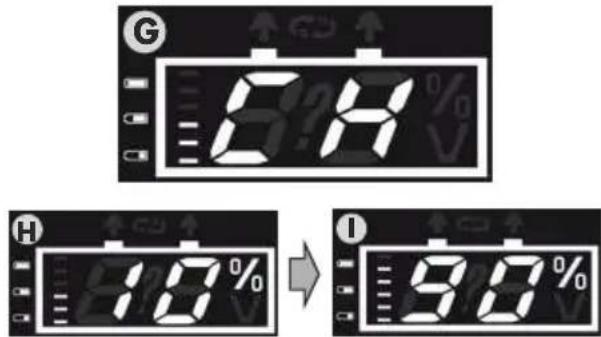

G. Ladegerät beginnt mit dem Lademodus. „CH“ wird für gewisse Zeit angezeigt.

H. Nach der „CH“ Anzeige erfolgt der Ladezustand als Prozentanzeige.

I. Die Prozentanzeige des Ladezustandes wird bis 90 % angezeigt.

J. Das Ladegerät schaltet auf verlangsamtes Laden um.

K. Das Ladegerät schaltet in den Erhaltungslademodus um.

L. Die Batterie ist zu 100 % aufgeladen.

M. Die Mindestspannung der Batterie zum Ladestart ist nicht erreicht.

N. Die Batterie ist voll. Ein erneutes Laden der Batterie ist nicht möglich.

• Der Stromkreis ist nicht geschlossen. Kabelverbindungen sind unterbrochen.

P. Fehlerhafte Batterie mit einem hohen Widerstand. Batterieladung ist nicht möglich.

Q. Batteriespannung über 29,4 V, oder die Batterieklemmen wurden beim Laden entfernt.

R. Es ist ein Kurzschluss vorhanden.

S. Das Ladegerät ist über- hitzt. Das Gerät schaltet bei über 85 °C ab.

T. Die Batteriespannung liegt bei 12 und 24 V Batterien unter 3,5 V. Die Batterie ist defekt.

3.5 Diagramm 6-stufiger Lademodus bei 6, 12 und 24 V Batterien

4.1 Ladevorgang beginnen

Schritt 1: Vorbereitung

Das Ladegerät darf noch nicht an einer 230 V Wechselstromsteckdose angeschlossen sein! Sorgen Sie für ausreichende Belüftung des Raumes und des Umgebungsbereichs der Batterie!

Schritt 2: Rote Klemme anschließen

Schließen Sie zuerst die positive (+) rote Ladeklemme an den positiven (+) Pol der Batterie an. In der Nähe des Batteriepols muss ein Pluszeichen (+) ersichtlich sein.

Schritt 3: Schwarze Klemme anschließen

Schließen Sie nun die negative (-) schwarze Ladeklemme an den negativen (-) Pol der Batterie an. In der Nähe des Batteriepols muss ein Minuszeichen (-) ersichtlich sein.

Schritt 4: Richtige Polarität

Prüfen Sie beide Ladeklemmen auf richtigen Kontakt mit den richtigen Anschlusspolen der Batterie. Sollte eine Verschmutzung der Batteriepole vorhanden sein, müssen Sie diese reinigen.

Achtung - Gefahr eines Stromschlags!

A. Wurde die Polarität der Ladeklemmen beim Batterieanschluss vertauscht, so wird die Stromversorgung zur Batterie unterbrochen. Es wird die Displayanzeige A angezeigt. Das Symbol 9 blinkt auf.

Schritt 5: Betriebsbereitschaft

B. Stecken Sie jetzt den Netzstecker 5 in eine ge-eignete 230 V Wechselstromsteckdose. Auf dem Display erscheint die Displayanzeige B. Das Ladegerät ist betriebsbereit.

Schritt 6: Batterieerkennungsmodus und mögliche Fehlermeldungen

C. In dieser Phase des Lademodus wird die Spannung der Batterie ermittelt. Dieser Erkennungsmodus kann einige Minuten dauern. Auf dem Display erscheint die Anzeige C, wobei sich jeweils ein einzelnes Segment der Ziffern 00 zusätzlich im Kreis bewegt.

Bei intakter Batterie wird nach Ermittlung der Batteriespannung der Ladevorgang eingeleitet (weiter mit Schritt 7, Seite 14!). Die Abbildungen C - Lauf Seite 8 und 9 geben den normalen Ablauf des Ladevorgangs wieder! Bei einer defekten oder tiefentladenen Batterie oder anderen Fehlfunktionen werden je nach Zustand der Batterie im Display die folgenden Meldungen angezeigt: Displayanzeigen M, N, O, P, Q, R, S, T - siehe Seiten 12 - 14!

M. Ist das Ladegerät zwar an die Batterie angeschlossen, erkennt aber keine Spannung, so bleibt die Displayanzeige leer. Durch Drücken der Notfallmodus-Taste 6 können Sie dann versuchen, den Ladevorgang manuell zu starten. Steigt dann die Spannung der Batterie innerhalb einiger Minuten auf über 3,5 V an, wird der Ladevorgang normal fortgesetzt. Bleibt die Spannung unter diesem Wert, wird der Ladevorgang abgebrochen und auf dem Display erscheint die Anzeige M. Sie können nun das Ladegerät von der Batterie trennen und erneut anschließen, um auszuschließen, dass die Ursache für diese Fehleranzeige ein nicht ordnungsgemäßer Anschluss des Gerätes an die Batterie war (bitte beachten Sie dazu Punkt 1.4 „Kurzanleitung zum Anschließen und Trennen des Ladegerätes“ auf

Seite 4!). Bleibt die Displayanzeige abermals leer, können Sie durch Drücken der Notfallmodus-Taste 6 erneut versuchen, den Ladevorgang manuell zu starten. Wird dann wieder die Anzeige M im Display angezeigt, so bedeutet das, dass die Batterie vom Ladegerät als defekt eingestuft wurde. Ein Laden der defekten Batterie ist nicht mehr möglich!

Funktionen der Notfallmodus-Taste:

1. Im Normalbetrieb kann die Notfallmodus-Taste 6 gedrückt werden, um den Ladeprozess und damit die Energieabgabe an die Batterie sofort zu beenden.
2. Ist das Ladegerät an die Batterie angeschlossen, ohne dass im Display eine Anzeige erscheint, kann der Ladevorgang durch Drücken der Notfallmodus-Taste 6 manuell gestartet werden (siehe auch Punkt M, Seite 12).

Hat das Ladegerät die Batterie als defekt erkannt oder ist die Batterie bereits voll geladen, ist in beiden Fällen der Ladeprozess bereits beendet und ein Drücken der Notfallmodus-Taste 6 bleibt ohne Wirkung!

N. Wurde eine Batterie erst kürzlich vollständig aufgeladen, ist es nicht empfehlenswert, diese erneut zu laden. Wird eine vollständig aufgeladene Batterie an das Ladegerät angeschlossen, wird der Lademodus nicht gestartet. Auf dem Display erscheint die Anzeige N.

- Wurde während des Ladevorgangs die Batterie vom Ladegerät entfernt oder liegt ein offener Schaltkreis vor (z. B. durch eine abgerutschte Batterieklemme), so schaltet das Gerät ab und im Display erscheint die Anzeige - . Prüfen Sie die Klemmen auf richtigen Halt und Kontakt!

P. Erkennt das Gerät eine defekte Batterie mit einem hohen Widerstand, wird der Lademodus nicht gestartet. Dieses Problem liegt oftmals bei alten Batterien vor. Die Anzeige P erscheint auf dem Display.

Q. Erkennt das Gerät eine höhere Batteriespannung als 29,4 V, oder wird während des Ladevorgangs die Verbindung vom Ladegerät zur Batterie unterbrochen, erscheint die Displayanzeige Q. Der Lademodus wird nicht gestartet.

R. Wird von der Batterie ein Kurzschluss erzeugt oder erfolgt dieser durch falsche Anwendung, so wird der Ladevorgang abgebrochen und im Display erscheint die Anzeige R.

S. Der Überhitzungsschutz des Ladegerätes schaltet das Gerät ab einer Temperatur von über 85°C ab. Lassen Sie das Gerät abkühlen und wiederholen Sie den Ladevorgang. Achten Sie auf ausreichende Belüftung des Gerätes und decken Sie dieses nicht ab. Vermeiden Sie

Sonneneinstrahlungen und Wärmequellen, welche auf das Ladegerät einwirken könnten.

T. Liegt die Spannung der Batterie zwischen 1,5 V und 3,5 V, versucht das Ladegerät, die Spannung innerhalb einiger Minuten so zu erhöhen, dass der normale Ladevorgang automatisch fortgesetzt werden kann. Gelingt dies nicht, erscheint im Display die Anzeige T und der Ladevorgang wird abgebrochen. Da das Gerät aber den ordnungsgemäßen Anschluss an die Batterie erkannt hat, sind keine weiteren Maßnahmen mehr möglich. Die Batterie ist defekt und kann nicht mehr geladen werden!

Schritt 7: Batteriespannung erkannt

D, E, F. Wird eine Batteriespannung von 6, 12 oder 24 V vom Gerät erkannt, wird diese auf dem Display angezeigt. Bei einer 12 V Batterie erscheint beispielsweise kurzzeitig im Display die Anzeige E. Zusätzlich wird der Batteriezustand 8 angezeigt. Nach dieser Batteriebestätigung wird der Ladevorgang eingeleitet.

Schritt 8: Ladevorgang

G, H, I. Die jeweilige Batteriespannung von 6, 12 oder 24 V wird für kurze Zeit angezeigt. Das Ladegerät beginnt mit dem Ladevorgang und im Display wird für gewisse Zeit die Anzeige G dargestellt. Nach 10 % iger Aufladung erscheint die Anzeige H, und der Lademodus wird nun in der schnellen Ladestufe fortgesetzt, bis das Display mit der Anzeige I bestätigt, dass eine Aufladung von 90 % erreicht wurde.

Schritt 9: verlangsamter Lademodus

J. Ist die Batterie zu 90 % aufgeladen, schaltet das Gerät in einen verlangsamten Lademodus um. Die noch fehlende Kapazität wird nun bei niedrigerer Spannung schonend aufgeladen. Dieser Modus wird auf dem Display mit der Anzeige und den Ladebalken des Batteriezustandes dargestellt.

Schritt 10: Erhaltungslademodus

K. Ist die Batterie fast voll, wird durch das Ladegerät der Modus „Erhaltungsladen“ aktiviert. Hierbei wird die Spannung und die Stromstärke dem Ladevorgang angepasst. Im Display erscheint die Anzeige K.

Schritt 11: Ladevorgang beendet

L. Ist die Batterie zu 100 % aufgeladen erscheint im Display die Anzeige L. Der Ladevorgang wird beendet und die Batterie kann vom Ladegerät abgeklemmt werden. Bitte trennen Sie hierzu zuerst das Netzkabel vom Netzstrom. Dann entfernen Sie die negative (-) schwarze Ladeklemme vom negativen (-) Pol der Batterie. Zuletzt entfernen Sie die positive (+) rote Ladeklemme vom positiven (+) Pol der Batterie.

4.2 Fehlersuche

			Lösungen, AbhilfeMög
Das Ladegerät ist mit dem Stromnetz verbunden. Es erscheint keine Displayanzeige und der Ladevorgang startet nicht.		Es liegt kein Netzanschluss mit 230 V Wechelstrom vor.	Prüfen Sie die Sicherungen des Netzanschlusses, und stellen Sie sicher, dass das Ladegerät an einem 230 V Wechselstrom-netzanschluss angeschlossen ist.
		Das Ladegerät ist defekt.	Wenden Sie sich an qualifiziertes Fachpersonal.
Die Batterie ist mit dem Ladegerät verbunden und das Ladegerät ist eingeschaltet. Der Ladevorgang wird nicht gestartet.		Die Batterie ist tiefentladen.	Drücken Sie die Taste6"Notfallmodus", um einen manuellen Ladevorgang zu starten.
		Das Ladegerät kann die Batteriespannung nicht erkennen.
Die LED-Displayanzeige zeigt Symbole, die nicht in der Bedienungsanleitung beschrieben sind.		Es könnte ein Softwarefehler vorliegen.	Trennen Sie das Ladegerät vom Stromnetz und wiederholen Sie den Ladevorgang.
		Das Ladegerät ist defekt.	Wenden Sie sich an qualifiziertes Fachpersonal.
Display-anzeige		Die Batteriespannung wird vom Ladegerät nicht erkannt.	Drücken Sie die Taste6"Notfallmodus", um einen manuellen Ladevorgang zu starten.
Display-anzeige		Die Batterie wurde während des Ladevorgangs vom Ladegerät getrennt: offener Schaltkreis	Prüfen Sie richtigen Kontakt und Halt der Klemmen.
Display-anzeige		Das Ladegerät erkennt eine defekte Batterie mit einem hohen Widerstand.	Eine Ladung der Batterie ist nicht möglich.
Display-anzeige		Das Ladegerät erkennt eine höhere Batteriespannung als 29,4 V.	Eine Ladung der Batterie ist nicht möglich.
Display-anzeige		Es liegt ein Kurzschluss vor.	Prüfen Sie die Batterie. Beachten Sie die Anwendungshinweise der Bedienungsanleitung.
Display-anzeige		Der Überhitzungsschutz hat das Ladegerät ab 85 °C abgeschaltet.	Lassen Sie das Ladegerät abkühlen und wiederholen Sie den Vorgang.
Display-anzeige		Die Spannung einer 12 oder 24 V Batterie liegt unterhalb von 3,5 V.	Eine Ladung der Batterie ist nicht möglich. Die Batterie ist defekt!

5.0 WARTUNG UND PFLEGE

5.1 Reinigung, Wartung und Aufbewahrung

5.1.1 Vorsicht! Schalten Sie das Ladegerät aus (Taste 6) und trennen Sie die 230 V Wechselstromverbindung, bevor Sie das Ladegerät reinigen!
5.1.2 Reinigen Sie das Ladegerät mit einem trockenen Tuch. Verwenden Sie keine Flüssigkeiten oder scharfen Reinigungsmittel, denn dies kann zu Verfärbungen und Beschädigungen der Geräteoberfläche führen, und das Ladegerät könnte beschädigt werden! Das Eindringen von Flüssigkeiten in das Geräteinnere muss verhindert werden! Tauchen Sie das Gerät nicht in Flüssigkeiten! Nehmen Sie das Ladegerät ausschließlich in trockenem Zustand in Betrieb.
5.1.3 Bewahren Sie das Ladegerät nur in trockener Umgebung auf! Feuchtigkeit kann die Elektronik des Ladegerätes beschädigen!
5.1.4 Setzen Sie das Ladegerät keinen extrem wechselnden Temperaturen aus! Hierbei entstehendes Kondenswasser kann die Elektronik beschädigen!
5.1.5 Zur Aufbewahrung des Ladegerätes die Kabel nur lose zusammenlegen und im Ablagefach 3 des Ladegerätes ablegen, um Kabelschäden zur vermeiden. Fixieren Sie die Batterieklemmen an den hierfür vorgesehenen Vorrichtungen im linken 1 und rechten 4 Fach des Ladegerätes (siehe Seite 8, Bild 1).

6.0 TECHNISCHE DATEN

Gerätebeschreibung: Ladegerät LP 10.0

Artikelnummer: 97100

Abmessungen: ca. 270 x 150 x 190 mm (L x B x H mm)

Gewicht: ca. 2,3 kg

Display: LED-Anzeige

Eingangsspannung: 230 V 50 Hz / 2 A

$$ \begin{array}{l} (V = V o l t, H z = H e r t z, \ \begin{array}{l} \text {Schwingungen pro} \ \text {Sekunde)} \end{array} \ \end{array} $$

Ausgangsspannung / 6 V / 10 A, 12 V / 10 A,

Ausgangsstrom: 24 V / 6 A DC (A = Am- pere, DC = Gleichstrom)

Effektivität: > 80 %

Batterietypen: 6 V / 12 V / 24 V

Blei-Säure-Batterien:

• Blei-Säure-Akkus
• Blei-Gel-Akkus
  ■ Vlies- / AGM-Akkus
• VRLA-Akkus
• Wartungsfreie Blei-Säure-Akkus

Batteriekapazität: 1,2 - 225 Ah

(Amperestunden)

Arbeitstemperatur: 0 C - 50 C (Celsius)

Ladekennlinie: IOIUOUOIUOa

IP-Klasse (Schutzart): IP65, wasserfest

Geräte mit Schutz- isolierung der Schutz- klasse II

Das Gerät ist konform gemäß der EG-Richtlinien

■ Niederspannungs- richtlinie (2006/95/EG)
- Richtlinie über elektromagnetische Verträglichkeit (2004/108/EG)

7.0 ENTSORGUNG

7.1.1 Eine Entsorgung und Wiederverwertung des Ladegerätes muss zu den gesetzlichen Bestimmungen erfolgen. Fragen Sie hierzu bei Ihrer Gemeinde oder einem Entsorgungsunternehmen nach. Entsorgen Sie das Ladegerät gemäß der Elektro- und Elektronik Altgeräte EG-Richtlinie 2002/96/EG-WEEE.

7.1.2 Beachten Sie zur Entsorgung von Blei-Säure-Batterien die Vorgaben des Herstellers und die gesetzlichen Bestimmungen! Fragen Sie hierzu bei Ihrer Gemeinde oder einem Entsorgungsunternehmen nach. 7.1.3 Zur Entsorgung der Verpackungsmaterialien sind die geltenden Gesetze zur Müllbeseitigung zu beachten.

8.0 GARANTIE UND SERVICE

Wenden Sie sich bei Beschädigungen, Reparaturen oder anderen Problemen an dem Produkt an die Verkaufsstelle oder qualifiziertes Fachpersonal.

Die allgemeinen Garantiebedingungen beziehen sich auf Produktions- und Materialdefekte.

Bringen Sie ein fehlerhaftes Produkt zur Verkaufsstelle zurück.

Für eine zügige Bearbeitung Ihrer Reklamation benötigen Sie außerdem:

• Kopie des Kassenzettels mit dem Kaufdatum.
• Grund für die Reklamation (Fehlerbeschreibung).

TABLE OF CONTENTS

1.0 PREFACE

SystemPartnerAutoteile GmbH & Co. KG

Benzstraße 1 • D-76185 Karlsruhe

SystemPartnerAutoteile GmbH & Co.

Industriestr. 31 • CH-8112 Otelfingen

SPA Systems s.r.o.

Stand der Information: 10/2011

EAN-Nr.: 4038373971005
