LP 10.0 - Chargeur de piles AEG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chargeur de piles
Marque	AEG
Modèle	LP 10.0
Dimensions (L x l x h)	10 x 6 x 3 cm
Poids	200 g
Alimentation	Secteur 220-240 V, 50/60 Hz
Types de piles compatibles	NiMH, NiCd (AA, AAA)
Nombre de slots	4
Courant de charge	500 mA
Fonctions principales	Charge individuelle, détection de fin de charge, protection contre surcharge et court-circuit
Indicateurs	LED de statut (charge, pleine, défaut)
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec et doux
Sécurité	Protection contre inversion de polarité, surchauffe, et surtension
Pièces détachées	Adaptateur secteur disponible en option
Réparabilité	Indice de réparabilité : 7.5/10
Informations générales	Chargeur intelligent pour piles rechargeables domestiques

FOIRE AUX QUESTIONS - LP 10.0 AEG

Quels types de piles puis-je charger avec le LP 10.0 ?

Le chargeur AEG LP 10.0 est compatible avec les piles NiMH et NiCd de formats AA et AAA.

Combien de piles puis-je charger en même temps ?

Le LP 10.0 dispose de 4 slots indépendants, permettant de charger jusqu'à 4 piles simultanément.

Comment savoir si la charge est terminée ?

Chaque slot possède une LED indicatrice. Elle reste allumée fixe (couleur selon modèle) lorsque la pile est complètement chargée.

Puis-je charger des piles de capacités différentes ?

Oui, grâce à la charge individuelle, chaque pile est gérée indépendamment. Vous pouvez donc mélanger des piles de différentes capacités.

Le chargeur s'arrête-t-il automatiquement ?

Oui, le LP 10.0 détecte la fin de charge et bascule en mode maintien ou s'éteint pour éviter la surcharge.

Que faire si une LED clignote en rouge ?

Un clignotement rouge indique une erreur : pile défectueuse, inversion de polarité ou court-circuit. Retirez la pile et vérifiez-la.

Puis-je charger des piles non rechargeables ?

Non, le chargeur est conçu uniquement pour les piles rechargeables NiMH et NiCd. L'utilisation de piles alcalines peut provoquer un incendie.

Comment nettoyer le chargeur ?

Débranchez toujours l'appareil avant nettoyage. Utilisez un chiffon sec et doux pour essuyer la surface. N'utilisez pas de produits chimiques.

Le chargeur est-il protégé contre la surchauffe ?

Oui, il intègre une protection thermique qui coupe l'alimentation en cas de température excessive.

Où puis-je trouver des pièces de rechange ?

Les pièces détachées comme l'adaptateur secteur sont disponibles auprès du service client AEG ou des revendeurs agréés.

MODE D'EMPLOI LP 10.0 AEG

1.1 Que signifie les symboles ? 35
1.2 Mode de fonctionnement du chargeur 35
1.3 Utilisation conforme 35
1.4 Branchement / débranchement du chargeur LP 10.0 36
1.5 Propriétés équipement du chargeur LP 10.0 36

2.0 INDICATIONS DE SÉCURITÉ

2.1 Indications de sécurité générales 36
2.2 Indications de sécurité du chargeur LP 10.0 37
2.3 Indications de sécurité pour le chargement aux véhicules et bateaux 38
2.4 Indications de sécurité relatives aux accumulateurs / batteries 39

3.0 DESCRIPTION DU PRODUIT

3.1 Volume de livraison 39
3.2 Aperçu du produit 40
3.3 Afficheur DEL et symboles 40
3.4 Que signifient les différents affichages de l'afficheur DEL ? 40
3.5 Diagramme mode de chargement 6 niveaux pour batteries de 6, 12 et 24 V 42

4.0 COMMANDE

4.1 Démarrer le chargement 44
4.2 Recherche d'erreur 47

5.0 MAINTENANCE ET ENTRETIEN

5.1 Nettoyage, maintenance et rangement 48

6.0 DONNÉES TECHNIQUES 48

7.0 TRAITEMENT DES DÉCHETS 49

8.0 GARANTIE ET SERVICE 49

1.0 INTRODUCTION

Chère cliente, cher client,

Nous vous félicitons de l'achat de votre nouveau chargeur LP 10.0" et vous remercions de votre confiance. Nous vous prions de lire soigneusement le manuel d'utilisation avant la première utilisation afin d'assurer la fonction optimale, la performance et la sécurité de votre chargeur. Vous aurez ainsi longtemps beaucoup de plaisir avec cet appareil.

1.1 Que signifie les symboles ?

Lire le mode d'emploi !

Attention - Danger ! Respecter les indications de sécurité et les avertissements !

Avertissement tension électrique dangereuse ! Danger de mort !

Risque d'explosion ! Avertissement matières explosives !

Risque d'incendie ! Avertissement matières inflammables !

Jetez l'appareil, les batteries et l'emballage écologiquement !

L'appareil est conforme à la directive CEE 2004/108/EG

Appareils avec isolation de protection de la classe de protection II

Explications complémentaires relatives aux symboles, unités et abréviations sur la page 48.

1.2 Mode de fonctionnement du chargeur

Le chargeur à microprocesseur LP 10.0 permet le rechargement automatique d'accumulateurs et de batteries en plomb grâce à un mode de chargement à 6 niveaux. Après identification du type de batterie respectif, vous pouvez visualiser l'état de chargement de l'accumulateur à plomb durant le processus de chargement sur l'écran à DEL. Le programme d'activation complémentaire assure la réactivité des accumulateurs déchargés. Des processus de chargement en douceur permettent de prolonger la durée de vie de la batterie.

1.3 Utilisation conforme

Le chargeur LP 10.0 est uniquement adapté à un chargement et chargement de maintien d'accumulateurs en plomb-acide avec une tension de 6, 12 et 24 V (Volts).

Les types d'accumulateurs en plomb-acide suivants peuvent être rechargés avec ce chargeur:

• Accumulateurs plomb-acide (systèmes ouverts, mouillés)
• Accumulateurs plomb-acide sans maintenance
• Accumulateur VRLA (accumulateurs plomb-acide avec valve de surpression)
• Accumulateur plomb-gel (électrolyte en forme de gel)
• Accumulateurs toison / AGM (électrolyte en toison de verre)

Aucun autre type d'accumulateur que décrit ci-dessus ne peut être chargé ! Toute autre utilisation ou modification du chargeur LP 10.0 n'est pas conforme et peut causer des situations dangereuses pour la vie ! Le chargeur est uniquement adapté à une utilisation dans le domaine privé.

1.4 Branchement / débranchement du chargeur LP 10.0

Branchement du chargeur

• Branchez d'abord la borne positive (+) rouge au pôle positif (+) de la batterie.
• Branchez alors la borne négative (-) noire au pôle négatif (-) Pol de la batterie.
• Connectez d'abord la fiche réseau 5 dans une prise de courant adaptée de 230 V courant alternatif.

Débranchement du chargeur

• Débrancher d'abord le câble réseau du réseau électrique.
• Retirez alors la borne négative (-) noire du pôle négatif (-) de la batterie.
• Retirez la borne positive (+) rouge du pôle positif (+) de la batterie.

1.5 Propriétés équipement du chargeur LP 10.0

• Chargeur pour toutes les batteries de véhicule de 6, 12 et 24 V (fonction AutoSelect / identification automatique de la batterie)
  ■ Courant de chargement max. 10 A
• Avec microprocesseur
• Mode de chargement à 6 niveaux (caractéristique IOIUOUOIUOa)
• Aucun démontage de la batterie nécessaire (veuillez cependant respecter les points 2.3 sur les pages 38 et 39 !)
• Ajustage automatique de la ligne de chargement. Fonction entièrement automatique de chargement, diagnose, secours et maintenance
• Avec afficheur (état de chargement, tension de batterie et messages d'erreur)
• Illustration de l'état de chargement de la batterie en pourcentage et par barres. Support pour bornes et compartiment de rangement pratique pour les câbles

2.0 INDICATIONS DE SÉCURITÉ

2.1 Indications de sécurité générales

AVERTISSEMENT :

Lisez toutes les instructions ! Le non-respect des indications de sécurité peut causer des dommages matériaux, aux personnes ou la mort ! Conserver cette notice pour une relecture ultérieure.

Conservez ce mode d'emploi pour des questions ultérieures et transmettez-le en cas de cessation de l'appareil. Ce mode d'emploi doit aussi être accessible à une tierce personne. Le mode d'emploi est une partie intégrale de l'appareil.

2.1.1 Conservez le chargeur hors de portée des enfants ! Les enfants ne comprennent pas ou ne peuvent identifier les dangers possibles pouvant résulter du maniement avec les appareils électriques. Le chargeur n'est pas adapté aux mains des enfants et doit de ce fait être rangé absolument hors de portée de ces derniers. Les petites pièces sont susceptibles d'être avalées par les enfants, ceci causerait un risque d'étouffement. Les enfants peuvent se blesser durant l'utilisation du chargeur. Tenez également l'emballage hors de portée des enfants.

2.1.2 Conservez le mode d'emploi durant toute la durée de vie de l'appareil.
2.1.3 Cet appareil n'est pas destiné à être utilisé par des personnes (enfants inclus) à capacités physiques, sensorielles ou mentales restreintes ou ne avec une expérience manquante et / ou savoir manquant, sauf en cas de surveillance par une personne chargée de leur sécurité ou après des instructions relatives au maniement de l'appareil.

2.1.4 N'utilisez pas le chargeur pour l'alimentation au courant des appareils électriques, véhicules ou autres appareils.
2.1.5 Portez toujours des lunettes de protection, gants de protection et vêtements fermés recouvrant tout le corps durant le maniement des accumulateurs à plomb.
2.1.6 Avertissement ! Ne rechargez pas d'accumulateurs / batteries non rechargeables ou congelées ou des batteries à cellules sèches !
2.1.7 Si vous deviez avoir des doutes sur la commande ou l'exploitation du chargeur, nous vous prions de bien vouloir vous renseigner auprès d'un technicien qualifié.
2.1.8 Ne pas déposer le chargeur dans un environnement humide. N'exposez pas l'appareil à des précipitations, à la poussière, aux rayons directs du soleil ou aux éclaboussures d'eau.
2.1.9 L'appareil se réchauffe durant son exploitation. Veuillez toujours déposer le chargeur dans un environnement sûr, lequel est bien aéré et loin des objets inflammables.
2.1.10 Ne portez pas de bijoux métalliques au corps durant le maniement du chargeur et de la batterie. Ceci pourrait causer des brûlures !
2.1.11 Surveillez régulièrement le chargeur durant le processus de chargement !

2.2 Indications de sécurité pour le chargeur LP 10.0

2.2.1 Attention - risque de blessure!

Veillez à ce que le chargeur soit entreposé dans un endroit sûr. N'exposez pas le chargeur à l'huile, graisse, humidité, pluie ou autres environnements mouillés. Contrecarrez toute pénétration d'eau et d'autres produits liquides dans l'appareil ou dégoulinade. La pénétration d'eau provoquerait un court-circuit électrique et endommagerait l'appareil.
2.2.2 N'exposez pas le chargeur à des rayons directs du soleil - ceci pourrait mener à un surchauffement !

2.2.3 Posez le câble de raccordement et le câble avec les bornes de batterie de manière à ce que personne ne puisse trébucher dessus et en veillant à ce que les câbles ne peuvent pas être endommagés par des objets tranchants !

2.2.4 N'exploitez le chargeur que si vous êtes certain qu'il ne présente aucun endommagement et dysfonctionnement !

2.2.5 Toutes les réparations effectuées au chargeur sont à effectuer par un électricien / personnel qualifié.

2.2.6 Ne pas décomposer, réparer ou modifier l'appareil.

2.2.7 La zone de travail doit être bien aéré lors d'une mise en service du chargeur dans des bâtiments. Ne pas poser le chargeur sur la batterie / l'accumulateur durant le processus de chargement !

2.2.8 Assurez une mise en place sûre du chargeur. Posez le câble de raccordement de sorte à ce qu'il ne puisse gêner personne. Ne pas guider le câble sur des surfaces chaudes !

2.2.9 Attention - danger de mort!

Contrecarrez toute flamme ouverte et formation d'étincelles durant le processus de chargement ! Des gaz explosifs sont libérés dans la zone de la batterie / de l'accumulateur durant le processus de chargement.

2.2.10 N'exploitez pas un chargeur qui a été laissé tombé ou endommagé d'une autre manière. Apportez-le à un électricien confirmé pour le faire contrôler ou réparer !
2.2.11 N'utilisez pas d'autre câble ou accessoires. Ne pas rallonger le câble de chargement avec les bornes de batterie de l'appareil !
2.2.12 Veillez à ce que le chargeur et les bornes de la batterie ne deviennent pas humides. Ne raccordez jamais les bornes de la batterie avec des mains humides et / ou les deux mains avec la batterie !
2.2.13 Un espace libre suffisant autour de l'appareil doit être disponible pour assurer une circulation suffisante de l'air durant le processus de chargement. Ne pas recouvrir le chargeur avec un objet durant le processus de chargement !

2.2.14 Contrecarrez tout contact de la peau avec les pôles de la batterie, les bornes de batterie ou les raccords à anneau quand le chargeur est branché à du courant alternatif !
2.2.15 Retirez les bornes de la batterie et le chargeur du véhicule avant de démarrer celui-ci ! Toujours déconnecter le raccord au courant alternatif après l'utilisation du chargeur !
2.2.16 N'utilisez pas le câble pour porter ou tirer le chargeur. Débranchez l'appareil du réseau en le sortant de la prise et non en tirant sur le câble !
2.2.17 Une tension d'entrée de 230 V / AC est nécessaire pour l'exploitation du chargeur.
2.2.18 La pénétration de liquides dans l'intérieur de l'appareil doit être contrecarrée ! Ne pas plonger l'appareil dans des produits liquides ! N'exploitez le chargeur que dans un état sec.
2.2.19 Ne pas recharger de batterie défectueuse ! Les indices suivants indiquent une batterie défectueuse :

• Déformations thermiques ou mécaniques du boîtier de la batterie ou pièces de construction
• Niveau de liquide insuffisant dans les cellules
• Sortie de liquide de la batterie
• Odeur de gaz, ceci tout particulièrement dans l'environnement de la batterie

2.2.20 Attention ! Risque d'explosion en cas d'odeur de gaz ! Assurez immédiatement une aération efficace ! Ne mettez pas l'appareil hors marche et ne retirez pas les bornes de batterie de celle-ci !
2.2.21 Ne retournez pas une batterie en plombacide et ne la tenez pas à l'envers! Une brûlure pourrait être causée par l'acide!
2.2.22 Ne rechargez que des batteries en plomb-acide ! D'autres types de batteries et batteries non rechargeables ne peuvent être rechargées avec le chargeur LP 10.0.
2.2.23 Mode d'urgence ! Le mode d'exploitation respectif du chargeur doit être stoppée manuellement avec la touche 6 .

2.3 Indications de sécurité pour le chargement à des véhicules et des bateaux

2.3.1 Sécurisez le véhicule avant le chargement de la batterie afin d'éviter tout déplacement.

Attention - Risque de blessure et risque d'en- dommagement matériel ! Tirez toujours le frein à main et passez une vitesse ! Les véhicules à engrenage automatique doivent se trouver en position parking et le frein à main doit être tiré !

2.3.2 Aucun véhicule ne peut être démarré dans la même pièce durant le processus de chargement !
2.3.3 Démontez toujours la batterie d'un bateau avant de la recharger !
2.3.4 Respectez les consignes de sécurité, quand le véhicule est mis sur chevalets ou sur un pont élévateur ou autre dispositif similaire !
2.3.5 Le chargeur ne peut être monté en permanence dans un véhicule !

2.3.6 Avertissement ! Danger causé par la tension électrique au niveau des bobines d'allumage, trappe distributrice, câbles d'allumage, bougies et pièces électriques du véhicule !

2.3.7 Respectez les indications de sécurité et le manuel du fabricant du véhicule !
2.3.8 N'exploitez le chargeur que dans un environnement sûr ! Les vêtements, cheveux, membres et le chargeur sont à tenir loin des pièces mobiles et chaudes du moteur et des pièces du véhicule !
2.3.9 Contrecarrez les vibrations, les charges dues à la pression ainsi que toutes autres charges mécaniques qui pourraient influencer le chargeur !
2.3.10 Risque de court-circuit ! Ne raccordez pas les deux bornes de batterie du chargeur !
2.3.11 Si un démontage du véhicule devait être nécessaire pour le chargement de la batterie, nous vous prions de respecter impérativement les indications dans le manuel du fabricant !

2.3.12 Débranchez immédiatement l'appareil du raccord au courant alternatif de 230 V en cas de dysfonctionnement et endommagement du chargeur ou de la batterie durant son exploitation !
2.3.13 L'appareil hors service doit être débranché du courant alternatif de 230 V !
2.3.14 Ne généralement pas remplir de liquides dans la batterie durant des processus de chargement en cours !

2.4 Indications de sécurité relatives aux accumulateurs / batteries

2.4.1 Portez toujours des lunettes de protection, gants de protection et vêtements fermés recouvrant tout le corps durant le maniement des accumulateurs à plomb.

2.4.2 Contrecarrez tout contact de la peau avec de l'acide de la batterie. Si votre peau est entrée en contact

direct avec de l'acide de la batterie, vous devez immédiatement rincer les zones corporelles concernées sous l'eau courante et consulter un médecin ! En cas de contact des yeux avec de l'acide de la batterie, vous devez immédiatement rincer les yeux sous l'eau courant et claire durant plusieurs minutes. Veuillez également consulter un médecin ou vous rendre aux urgences médicales.

2.4.3 Si l'obudatée doit vêhïe

cule pour la recharger, vous devez vous assurer que l'allumage et les consommateurs du véhicule soient hors marche ! Retirez tout d'abord le câble négatif (câble noir) de la batterie. Respectez les instructions du manuel et les indications de sécurité du fabricant du véhicule !

2.4.4 Respectez les indications de sécurité et d'utilisation du fabricant de la batterie !

2.4.5 Contrôlez l'état impeccable de la batterie avant le chargement ! Des batteries défectueuses ne peuvent pas être rechargées ! Contrôlez tout d'abord le niveau du liquide des batteries à plomb-acide avec un capuchon d'aération. Si le niveau de liquide devait être trop bas, remplissez

s de la batterie avec de l'eau distillé iveau conseillé par le fabricant de la Attention - le port de vêtements de on est impératif !

2.4.6 Nettoyez les pôles de la batterie avant le chargement ! Attention - Risque de choc électrique !
2.4.7 La durée de chargement de l'accumulateur respectif dépend de la capacité de l'accumulateur.

3.0 DESCRIPTION DU PRODUIT

3.1 Volume de livraison

1 chargeur LP 10.0
1 mode d'emploi

Contrôlez directement après le déballage toutes les pièces pour exclure les endommagements et s'assurer de l'intégralité du volume de livraison !

Ne pas utiliser le chargeur en cas d'endommagement ou en cas d'absence du mode d'emploi !

Les illustrations peuvent présenter une légère différence au produit. Sous réserve de modification résultant du progrès technique.

Décoration non fournie.

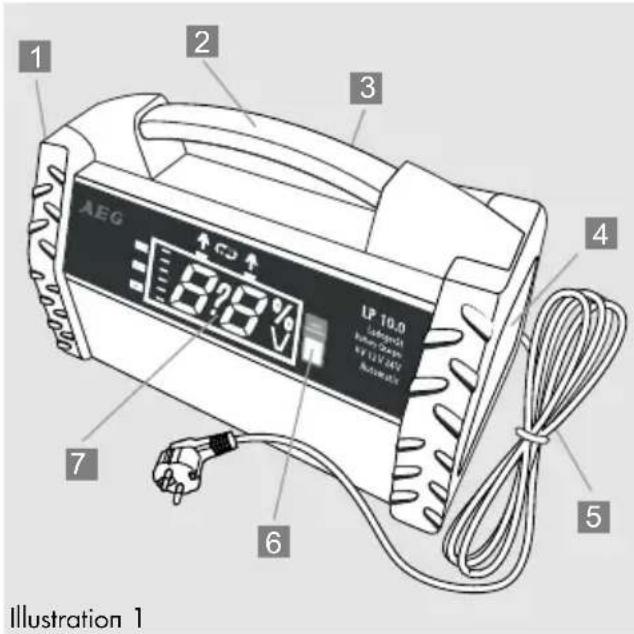

3.2 Aperçu du produit

1 Compartiment à gauche avec dispositif pour attacher la borne de la batterie
2 Poignée de transport
3 Compartiment sur la face arrière de l'appareil pour le câble réseau et les câbles de chargement
4 Compartiment à droite avec dispositif pour attacher la borne de la batterie
5 Câble réseau avec fiche réseau
6 Touche « Mode d'urgence » pour un démarrage et arrêt manuel du processus de chargement
7 Afficheur DEL

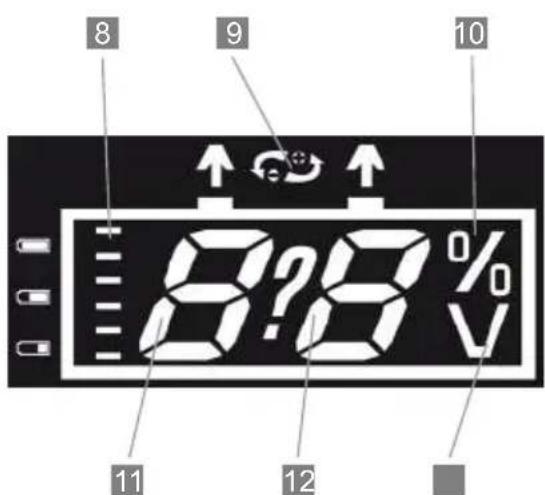

3.3 Afficheur DEL et symboles

Illustration 2

8 Affichage de l'état de la batterie
9 Message d'erreur, polarité non correcte des bornes de batterie
10 Unité % (pourcent) pour l'état de la capacité de chargement atteinte
11 Affichage du segment de gauche
12 Affichage du segment de droite
13 Unité V (Volts)

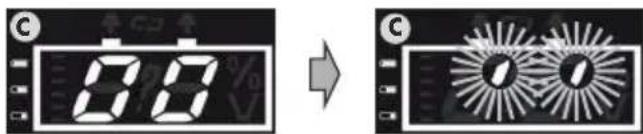

3.4 Que signifient les différents affichages de l'afficheur DEL ?

A. Polarité incorrecte des bornes de raccordement de la batterie. Le symbole positif / négatif 9 clignote.

B. Le chargeur est operationnel. Les deux barres de l'afficheur clignotent.

C. Les segments circulent en rond. L'identification automatique de la batterie peut durer jusqu'à 5 minutes.

D. Tension de batterie de 6 V automatiquement identifiée par le chargeur.

E. Tension de batterie de 12 V automatiquement identifiée par le chargeur.

F. Tension de batterie de 24 V automatiquement identifiée par le chargeur.

G. Le chargeur démarre le mode de chargement. "CH" est affiché pour une certaine durée.

H. L'état de chargement est effectué en pourcent après l'affichage „CH“.

I. L'affichage en pourcent de l'état de chargement est affiché jusqu'à 90 %.

J. Le chargeur passe en mode de chargement lent.

K: Le chargeur passe en mode de chargement de maintien.

L : La batterie est chargée à 100 %.

M. La tension minimale de la batterie au démarrage n'est pas atteinte.

N. La batterie est pleine. Un rechargement de la batterie n'est pas possible.

O. Le circuit électrique n'est pas fermé. Les raccords par câbles sont interrompus.

P. Batterie défectueuse avec une résistance élevée. Chargement de batterie non possible.

Q. Tension de batterie supérieure à 29,4 V, ou les bornes de batterie ont été retirées lors du chargement.

R. Un court-circuit s'est produit.

S. Le chargeur est surchauffé. L'appareil s'éteint à plus de 85°C.

P. La tension de batterie est de 12 et 24 V batteries inférieure à 3,5 V. La batterie est défectueuse.

3.5 Diagramme mode de chargement 6 niveaux pour batteries de 6, 12 et 24 V

Illustration 3

Illustration 4

Illustration 5

4.0 COMMANDE

4.1 Démarrer le chargement

Étape 1 : Préparation

Le chargeur ne peut pas encore être branché à une prise de courant alternatif de 230 V ! Assurez une aération suffisante de la pièce et de l'environnement de la batterie !

Étape 2 : Brancher la borne rouge

Branchez d'abord la borne positive (+) rouge au pôle positif (+) de la batterie. Un signe de pôle positif (+) doit se trouver à proximité du pôle de la batterie.

Étape 3 : Branchez la borne noire

Branchez alors la borne négative (-) noire au pôle négatif (-) de la batterie. Un signe de pôle négatif (-) doit se trouver à proximité du pôle de la batterie.

Étape 4 : Polarité correcte

Contrôlez un contact correct des deux bornes de chargement avec les pôles de raccordement de la batterie. Un nettoyage est nécessaire, si les pôles de la batterie devaient être sales.

Attention - Risque de choc électrique !

A. L'alimentation de la batterie en courant est inter-rompue, si la polarité des bornes de chargement ont été interverties. L'écran affiche alors le message A. Le symbole 9 clignote.

Étape 5 : Prêt au fonctionnement

B. Branchez la fiche réseau 5 dans une prise de courant alternatif adaptée de 230 V. L'écran affiche alors le message B. Le chargeur est operationnel.

Étape 6 : Mode d'identification de la batterie et messages d'erreur possibles

C. La tension de la batterie est déterminée durant cette phase de chargement. Ce mode d'identification peut durer quelques minutes. L'écran affiche alors le message C, et simultanément un segment des deux chiffres 00 circule en plus en rond.

Attention!

Le processus de chargement est déclenché après identification de la tension d'une batterie intacte.

(continuer avec l'étape 7, page 46 !).

Les illustrations C - L sur les pages 40 et 41 représentent le déroulement normal du processus de chargement ! Les messages suivants sont affichés sur l'écran pour une batterie défectueuse ou déchargée ou tout autre état de la batterie : Affichages sur l'écran M, N,O, P, Q, R, S, T - voir pages 44 - 46 !

M. L'écran reste vide quand un chargeur est raccordé à la batterie, mais sans identification de tension. Vous pouvez essayer de démarrer le processus de chargement manuellement en appuyant sur touche du mode d'urgence 6. Quand la tension de la batterie augmente en l'espace de quelques minutes sur plus de 3,5 V, le processus de chargement sera continué. Si la tension reste sous cette valeur, le procédé de chargement sera interrompu et le message M est affiché. Vous pouvez alors séparer le chargeur de la batterie et la rebrancher afin d'exclure un raccordement non conforme de l'appareil à la batterie qui pourrait être la cause du message d'erreur (veuillez pour cela observer le point 1.4 « Instruction courte pour le branchement et

le débranchement du chargeur" sur page 36 !). Si l'écran reste cependant vide, vous pouvez à nouveau essayer de démarrer le chargement manuellement en appuyant sur la touche du mode d'urgence ^6 . Si l'écran affiche alors à nouveau le message M, la batterie a été classifiée par le chargeur comme étant défectueuse. Un chargement de la batterie défectueuse n'est plus possible !

Fonctions de la touche du mode d'urgence :

1. La touche du mode d'urgence 6 peut être appuyée afin de stopper immédiatement la procédure de chargement ainsi que la remise d'énergie à la batterie.
2. Quand le chargeur est branché à la batterie, sans affichage d'un message sur l'écran, vous pouvez démarrer le chargement manuellement en appuyant sur la touche du mode d'urgence 6 (voir aussi point M, page 44).

Si le chargeur a classifié la batterie comme étant défectueuse ou si la batterie est déjà pleinement chargée, le chargement est alors terminé pour les deux cas et la touche du mode d'urgence 6 reste sans effet !

N. Si une batterie a été récemment entièrement chargée, il n'est pas conseillé de la recharger. Si une batterie entièrement chargée a été branchée au chargeur, le mode de chargement n'est pas démarré. Le message N est affiché sur l'écran.

- Si la batterie a été retirée du chargeur durant le chargement ou si un circuit ouvert se produit (p. ex. causé par une borne de batterie déplacée), l'appareil est alors hors service et le message - est affiché sur l'écran. Contrôlez le bon positionnement et contact des bornes !

P. Si l'appareil identifie une batterie défectueuse avec une résistance élevée, le mode de chargement n'est pas démarré. Ce problème se présente souvent pour les anciennes batteries. Le message P est affiché sur l'écran.

Q. Si l'appareil identifie une tension de batterie supérieure à 29,4 V, ou la connexion au chargeur est interrompue durant le chargement, le message Q est affiché sur l'écran. Le mode de chargement n'est pas démarré.

R. Si la batterie produit un court-circuit ou si celui-ci est dû à une application incorrecte, le chargement est interrompu et le message R est affiché sur l'écran.

S. La protection contre la surchauffe de l'appareil s'éteint à partir d'une température de plus de 85 °C. Laissez refroidir l'appareil et répétez la procédure. Assurez une aération suffisante de l'appareil et ne le recouvrez pas. Contrecarrez

l'exposition aux rayons du soleil et sources de chaleur pouvant influencer le chargeur.

T. Si la tension de la batterie se situe entre 1,5 V et 3,5 V, le chargeur tentera de hausser la tension en l'espace de quelques minutes de manière à ce que le chargement normal puisse être automatiquement continué. Si ceci ne pouvait être possible, le message T est affiché et le chargement interrompu. Étant donné que l'appareil a identifié le raccordement correct de la batterie, aucune autres mesures ne sont possibles. La batterie est défectueuse et ne peut plus être chargée !

Étape 7 : Tension de batterie identifiée

D, E, F. Si une tension de 6, 12 ou 24 V devait être identifiée par l'appareil, celle-ci sera affichée sur l'écran. Pour une batterie de 12 V, le message e est par exemple affiché sur l'écran pour une courte durée. L'état de la batterie 8 est en plus affiché. Le chargement est déclenché après cette confirmation de batterie.

Étape 8 : Chargement

G, H, I. La tension de batterie respective de 6, 12 ou 24 V est affichée. Le chargeur commence le chargement et le message G est affiché pour un certain temps sur l'écran. Après un chargement de 10 %, le message H est affiché et le mode de chargement est continué plus rapidement, jusqu'à ce que l'écran affiche le message I, lequel confirme un chargement de 90 %.

Étape 9 : Mode de chargement plus lent

J. Si la batterie est chargée à 90 %, l'appareil passe à un mode de chargement plus lent. La capacité manquante est alors chargée avec une tension plus basse. Ce mode est affiché sur l'écran avec le message J et la barre de chargement de l'état de la batterie représentée par le message 8.

Étape 10 : Mode de chargement de maintien

K. Si la batterie est presque pleine, le mode « chargement de maintien » est activé par le chargeur. La tension et la puissance du courant sont adaptées au chargement. Le message K est affiché sur l'écran.

Étape 11 : Chargement terminé

L. Si la batterie est chargée à 100 %, le message L est affiché sur l'écran. Le chargement est termininé et la batterie peut être débranchée du chargeur. Veuillez débrancher le câble réseau du réseau électrique. Retirez alors la borne négative (-) noire du pôle négatif (-) de la batterie. Retirez ensuite la borne positif (+) rouge du pôle positif (+) de la batterie.

4.2 Recherche d'erreur

			Solutions, recoursCaus
Le chargeur est connecté au réseau électrique. Aucun message affiché sur l'écran et le chargement ne démarre pas.		Aucune connexion au réseau avec un courant alternatif de 230 V.	Contrôlez les fusibles du raccord au réseau et assurez-vous que le chargeur est branché avec une prise réseau de courant alternatif 230 V.
		Le chargeur est défectueux.	Consultez un technicien qualifié.
La batterie est raccordée au chargeur et le chargeur est mis en service. Le chargement n'est pas démarré.		La batterie est entièrement déchargée.	Appuyez sur la touche6« Mode d'urgence », pour démarrer un chargement manuel.[IMAGE]
		Le chargeur ne peut pas identifier la tension de la batterie.
L'afficheur à DEL montre des symboles non décrits dans le mode d'emploi.		Une erreur de logiciel pourrait être la cause.	Débranchez le chargeur du réseau électrique et répétez le chargement.
		Le chargeur est défectueux.	Consultez un technicien qualifié.
Affichage sur écran		La tension de la batterie n'est pas identifiée par le chargeur.	Appuyez sur la touche6« Mode d'urgence », pour démarrer un chargement manuel.
Affichage sur écran		La batterie a été retirée du chargeur durant le chargement : circuit ouvert	Contrôlez un contact correct et le maintien des bornes.
Affichage sur écran		Le chargeur identifie une batterie défectueuse avec une résistance élevée.	Un chargement de la batterie n'est pas possible.
Affichage sur écran		Le chargeur identifie une tension de batterie plus élevée que 29,4 V.	Un chargement de la batterie n'est pas possible.
Affichage sur écran		Un court-circuit s'est produit.	Contrôlez la batterie. Respectez les indications d'utilisateur et le mode d'emploi.
Affichage sur écran		La protection contre la surchauffe à mis l'appareil hors marche à partir de 85 °C.	Laissez refroidir le chargeur et répétez la procédure.
Affichage sur écran		La tension d'une batterie de 12 ou 24 V est inférieure à 3,5 V.	Un chargement de la batterie n'est pas possible. La batterie est défectueuse !

5.0 MAINTENANCE ET ENTRETIEN

5.1 Nettoyage, maintenance et rangement

5.1.1 Avertissement ! Mettez le chargeur hors service (touche 6) et débranchez-le de la prise au courant alternatif de 230 V, avant de nettoyer le chargeur !

5.1.2 Nettoyez le chargeur avec un chiffon sec. N'utilisez pas de liquides ou de nettoyants abrasifs, car ces derniers pourraient décolorer et endommager la surface de l'appareil, et le chargeur pourrait ainsi être endommagé ! La pénétration de liquides dans l'intérieur de l'appareil doit être contrecarrée ! Ne pas plonger l'appareil dans des liquides ! N'utilisez le chargeur que dans un état sec.

5.1.3 Entreposez l'appareil uniquement que dans un environnement sec ! L'humidité peut endommager l'électronique de l'appareil !

5.1.4 N'exposez pas l'appareil à des températures extrêmement changeantes ! L'eau de condensation générée peut endommager l'électronique !

5.1.5 Ne pas plier les câbles qu'avec circon- spection durant le rangement du chargeur et les déposer dans le compartiment de rangement 3 du chargeur afin de ne pas les endommager.

Fixez les bornes de batterie aux dispositifs prévus à cet effet dans le compartiment gauche 1 et droit 4 du chargeur (voir page 40, ill. 1).

6.0 DONNÉES TECHNIQUES

Description de Chargeur LP 10.0

l'appareil :

Référence de 97100

l'article :

Dimensions : env. 270 x 150 x 190 mm (L x l x h mm)

Poids : env. 2,3 kg

Écran : affichage DEL

Tension d'entrée : 230 V 50 Hz / 2 A

$$ \begin{array}{l} (V = V o l t, H z = H e r t z, \ \text { vibrations par seconde) } \end{array} $$

Tension de sortie / 6 V / 10 A, 12 V / 10 A,

Courant de sortie: 24 V / 6 A DC (A = ampère, DC = courant continu)

Efficacité : > 80 %

Types de batterie : 6 V / 12 V / 24 V

Batteries plomb-acide :

• Accumulateurs plomb-acide
  ■ Accumulateurs plomb-gel
  ■ Accumulateurs toison / AGM
• Accumulateurs VRLA
• Accumulateurs plomb-acide sans maintenance

Capacité de 1,2 - 225 Ah

batterie : (heures d'ampère)

Température de 0 C - 50 C (Celsius)

travail :

Caractéristique de IOIUOUOIUOa chargement :

Classe IP (type de IP65, résistant à l'eau protection) :

Appareils avec isolation protection de la classe de protection II

L'appareil est conforme aux directives CEE

■ Directive pour basse tension (2006/95/EG)
- Directive sur la compatibilité électromagnétique (2004/108/EG)

7.0 TRAITEMENT DES DÉCHETS

7.1.1 L'élimination et le recyclage du chargeur doit répondre aux conditions légales. Veuillez demander votre administration locale ou une société de traitement de déchets. Veuillez éliminer votre chargeur selon la directive européenne relative aux anciens appareils électroniques et électriques 2002/96/EG-WEEE.

7.1.2 Veuillez respecter les consignes du fabricant pour le traitement des déchets des batteries plomb-acide ainsi que les directives légales ! Veuillez demander votre administration locale ou une société de traitement de déchets.

7.1.3 Veuillez respecter les lois valables relatives au traitement des déchets des matériaux d'emballage.

8.0 GARANTIE ET SERVICE

Veuillez contacter votre point de vente ou des spécialistes qualifiés en cas d'endommagements, réparation ou tout autre problème.

Les conditions de garantie générales concernent les défauts de production et de matériel.

Rendez un produit défectueux à votre point de vente.

Vous nécessitez pour un traitement rapide de votre réclamation :

• Copie du ticket de caisse avec la date d'achat.
• Raison de la réclamation (description de l'erreur).

INDICE

1.0 INTRODUZIONE

batterie al piombo acido

• batterie al piombo acido
• batterie al piombo gel
• batterie in tessuto non tessuto / AGM
• batterie VRLA
• batterie al piombo acido senza manutenzione
