MANUALE UTENTE LP 10.0 AEG
1.1 Significato dei simboli 51
1.2 Funzionamento del caricabatterie 51
1.3 Utilizzo previsto 51
1.4 Collegamento e scollegamento del caricabatterie LP 10.0 52
1.5 Accessori del caricabatterie LP 10.0 52
2.0 AVVERTENZE DI SICUREZZA
2.1 Avvertenze generali di sicurezza 52
2.2 Avvertenze di sicurezza sul caricabatterie LP 10.0 53
2.3 Avvertenze di sicurezza per caricare auto e barche 54
2.4 Avvertenze di sicurezza per accumulatori / batterie 55
3.0 DESCRIZIONE DEL PRODOTTO
3.1 Contenuto 55
3.2 Sintesi del prodotto 56
3.3 Indicatori LED e simboli 56
3.4 Significato degli indicatori LED 56

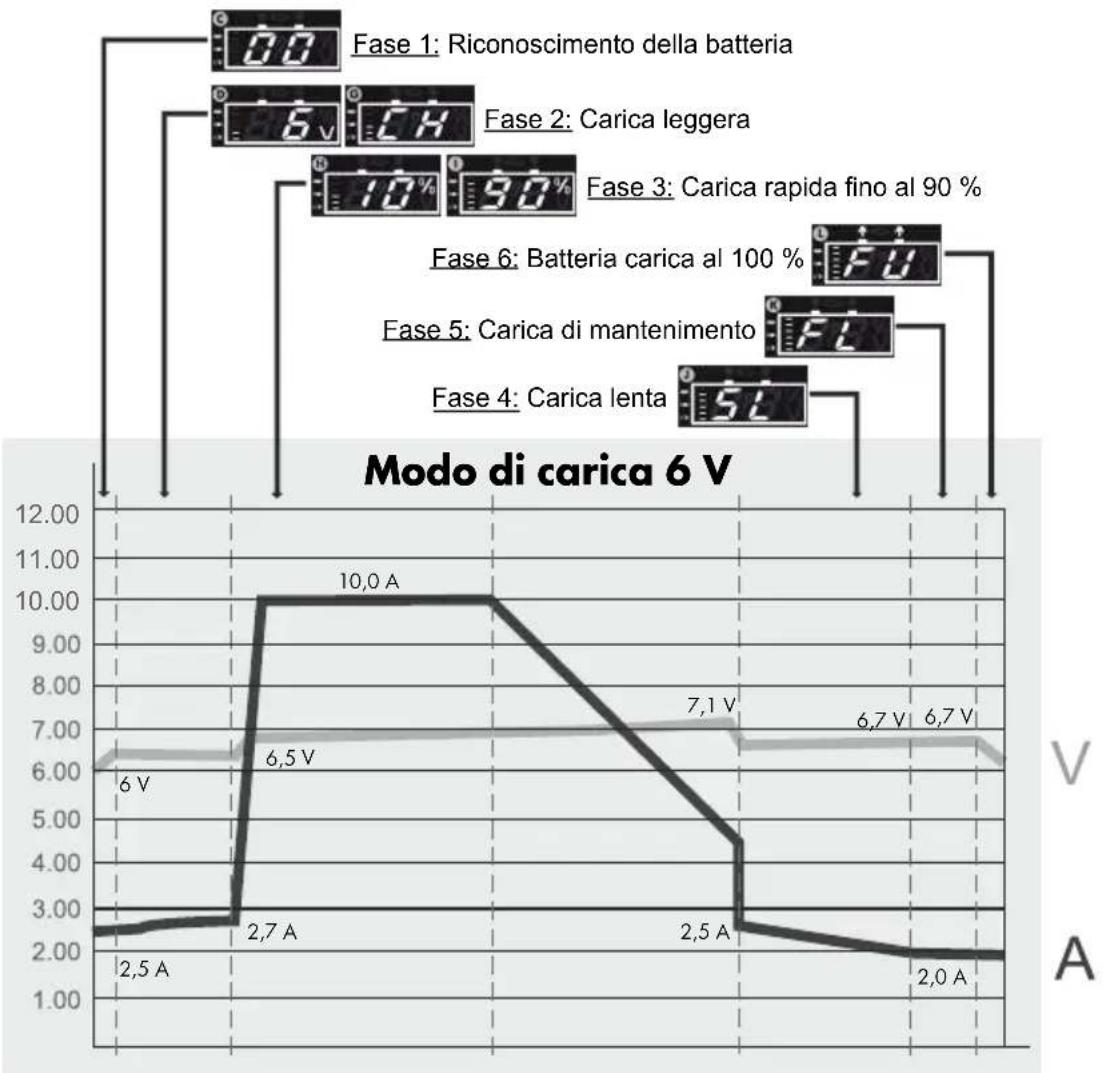

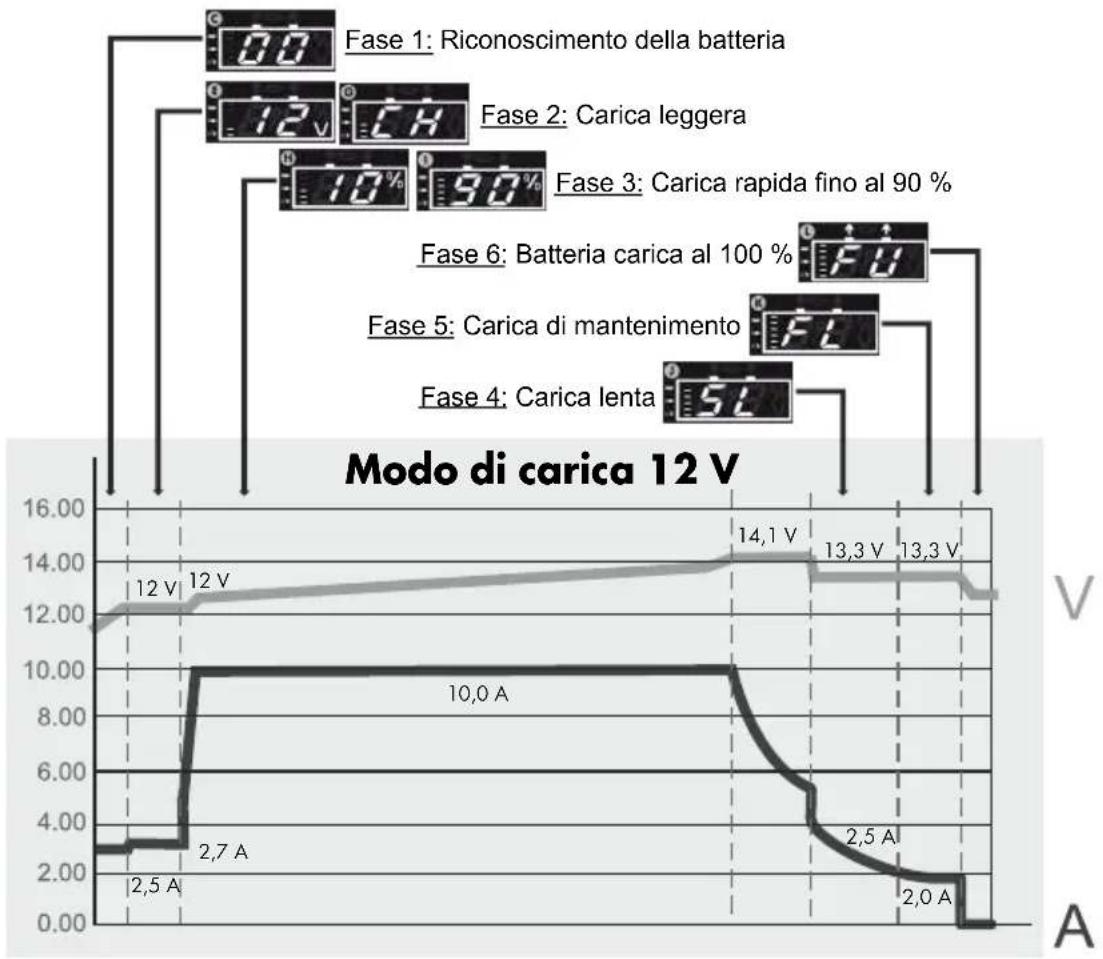

3.5 Diagramma della modalità di caricamento a 6 fasi per batterie da 6, 12 e 24 V 58
4.0 USO
4.1 Inizio processo di carica 60
4.2 Ricerca guasti 63
5.0 MANUTENZIONE E RIPARAZIONI
5.1 Pulizia, manutenzione e conservazione 64
6.0 DATI TECNICI 64
7.0 SMALTIMENTO 65
8.0 GARANZIA E ASSISTENZA 65
1.0 INTRODUZIONE
Gentile Signora, gentile Signore,
congratulazioni per l'acquisto del suo nuovo "Caricabatterie LP 10.0" e grazie per la fiducia accordataci. Per far si che il funzionamento del prodotto sia sempre ottimale e venga garantita la sicurezza del Suo caricabatterie, La preghiamo, prima della messa in funzione di leggere le istruzioni. Così potrà utilizzare a lungo questo dispositivo.
1.1 Significato dei simboli
Leggere le istruzioni d'uso!
Attenzione pericolo! Rispettare le avvertenze di sicurezza e di pericolo!
Attenzione corrente elettrica! Pericolo di vita!
Pericolo di esplosione! Attenzione alle sostanze esplosive!
Pericolo d'incendio! Attenzione materiale infiammabile!
Non disperdere nell'ambiente il dispositivo, le batterie e la confezione!
Il dispositivo è conforme alla direttiva 2004/108/CE
Dispositivo con isolamento classe II
Ulteriori spiegazioni su simboli, unità e abbreviazioni a pag. 64.
1.2 Funzionamento del caricabatterie
Il caricabatterie a microprocessore LP 10.0 permette, grazie al sistema intelligente di caricamento a 6 fasi, di caricare accumulatori e batterie automaticamente in modo rapido e attento. Dopo aver identificato il tipo di batteria è possibile verificare lo stato di carica della batteria al piombo durante il processo di carica sul display a LED. Il programma di attivazione aggiuntivo permette la riattivazione di batterie completamente scariche. Con procedure di carica rispettose il ciclo di vita della batteria aumenta.
1.3 Utilizzo previsto
Il caricabatterie LP 10.0 è adatto solamente al caricamento e al mantenimento di batterie al piombo acido con una tensione di 6, 12 e 24 V (Volt).
I seguenti tipi di batterie al piombo acido possono essere caricate con questo caricabatterie:
- batterie al piombo acido (sistema aperto, bagnate)
- batterie al piombo acido senza manutenzione
- batterie VRLA (batterie al piombo acido con valvola limitatrice di pressione)
- batterie al piombo gel (elettroliti gelatinosi)
- batterie in tessuto non tessuto / AGM (elettroliti in tessuto non tessuto in fibra di vetro)
Non caricare altri tipi di batterie al di fuori di quelli sopra citati! Ogni altro utilizzo o modifica del caricabatterie LP 10.0 non è conforme alle disposizioni e può rappresentare un pericolo di morte! Questo caricabatterie è pensato solamente per uso privato.
1.4 Collegamento e scollegamento del caricabatterie LP 10.0
Collegamento del caricabatterie
- Collegare dapprima il morsetto positivo (+) rosso al polo positivo (+) della batteria.
- Collegare poi il morsetto negativo (-) nero al polo negativo (-) della batteria.
- Inserire la spina 5 in una presa a 230 V.
Scollegamento del caricabatterie
- Togliere per prima cosa la spina dalla presa di corrente.
- Scollegare poi il morsetto negativo (-) nero dal polo negativo (-) della batteria
- Scollegare poi il morsetto positivo (+) rosso dal polo positivo (+) della batteria.
1.5 Accessori del caricabatterie LP 10.0
- Dispositivo di carica per tutte le comuni batterie per auto da 6, 12,24 V (funzione AutoSelect / riconoscimento automatico della batteria)
- Corrente massima di carica 10 A
- Con microprocessore
- Ciclo di carica intelligente a 6 fasi (linea caratteristica IOIUOUOIOUOa) Non c'è bisogno di smontare la batteria (vedi punto 2.3 a pagina 54 e 55!)
- Adattamento automatico alla linea di carica Funzioni si carica, diagnosi, salvataggio e manutenzione totalmente automatiche
- Con display indicatore (stato di carica, tensione della batteria e messaggi di errore)
- Indicazione stato di carica batteria in percentuale con visualizzazione a barre. Supporto morsetti e pratico portaoggetti per cavi
2.0 AVVERTENZE DI SICUREZZA
2.1 Avvertenze generali di sicurezza
Attenzione!
Leggere tutte le istruzioni! La mancata osservanza delle avvertenze di sicurezza può causare danni a cose e persone o incidenti mortali! Conservare queste istruzioni per poterle consultare.
Conservare queste istruzioni in caso di dubbi e consegnarle congiuntamente in caso di cessione del dispositivo a terzi. Permettere l'accesso alle istruzione anche a terzi. Le istruzioni per l'uso sono parte integrante del dispositivo.
2.1.1 Tenere il dispositivo lontano dalla portata dei bambini. I bambini non comprendono o riconoscono i possibili rischi connessi all'uso di dispositivi elettrici. Non permettere ai bambini l'accesso al caricabatterie o tenerlo fuori dalla loro portata. Le parti piccole potrebbero essere inghiottite dai bambini e causare soffocamento. I bambini potrebbero ferirsi utilizzando il caricabatterie. Mantenere anche l'imballaggio fuori dalla portata dei bambini.
2.1.2 Durante il ciclo di vita del prodotto conservare le istruzioni.
2.1.3 Questo apparecchio non è adatto all'uso da parte di persone (inclusi bambini) con ridotte capacità fisiche sensoriali o mentali o prive di esperienza e / o conoscenza del prodotto a meno che non siano supervisionate da una persona responsabile della loro sicurezza o vengano da questa istruite riguardo all'uso dell'apparecchio. 2.1.4 Non utilizzare il caricabatterie come fonte energetica per apparecchi elettrici, autoveicoli o altri dispositivi differenti.
2.1.5 Manipolando batterie al piombo indossare sempre occhiali e guanti protettivi e vestiti che coprono tutto il corpo.
2.1.6 Attenzione! Non caricate batterie danneggiate, non ricaricabili o congelate o batterie a cellule secche.
2.1.7 In caso di dubbi sull' utilizzo o sul funzionamento del caricabatterie rivolgersi a personale specializzato.
2.1.8 Il caricabatterie elettrico non deve essere tenuto in luoghi umidi. Non esporre l'apparecchio a precipitazioni, polvere, luce solare diretta o spruzzi d'acqua.
2.1.9 L'apparecchio si scalda durante l'uso. Posizionare il caricabatterie sempre in un posto sicuro, ben aerato e lontano da oggetti infiammabili.
2.1.10 Durante l'uso del caricabatterie non indossare gioielli metallici. Potrebbero provocare ustioni!
2.1.11 Durante il processo di carica sorvegliare regolarmente il caricabatterie!
2.2 Avvertenze di sicurezza sul caricabatterie LP 10.0
2.2.1 Attenzione pericolo di ferimento!
Trovare un luogo sicuro per conservare il caricabatterie. Non esporre il caricabatterie a oli, grassi, umidità, pioggia o altre fonti di umidità. Evitare che acqua o altri liquidi passino o gocciolino sopra il dispositivo. L'acqua provoca un cortocircuito che può danneggiare l'apparecchio.
2.2.2 Non esporre il caricabatterie alla luce diretta del sole - potrebbe provocare un surriscaldamento!
2.2.3 Posizionare il cavo di alimentazione e i cavi con i morsetti in modo che non si rischi di inciampare e che questi non possano essere danneggiati da oggetti taglienti.
2.2.4 Azionare il caricabatterie solamente quando non sono presenti danneggiamenti o malfunzionamenti dell'apparecchio.
2.2.5 Tutte le riparazioni del caricabatterie devono essere effettuare da elettricisti qualificati / da personale qualificato.
2.2.6 L'apparecchio non si deve smontare, riparare o modificare.
2.2.7 Durante l'utilizzo dell'apparecchio in edifici, l'ambiente di lavoro deve essere ben aerato. Non posizionare il caricabatterie durante il caricamento sulla batteria / accumulatore!
2.2.8 Nel posizionare il caricabatterie assumere una posizione sicura. Posizionare il cavo di alimentazione in modo che non sia d'intralcio durante il processo di carica. Non posizionare i cavi su superfici ad alte temperature!
2.2.9 Attenzione - Pericolo di vita!
Durante il caricamento evitare fiamme libere e formazione di scintille! Durante
il caricamento nelle vicinanze della batteria / accumulatore vengono liberati gas esplosivi, che potrebbero provocare esplosioni.
2.2.10 Non utilizzare il caricabatterie, se è caduto o è stato diversamente danneggiato. Farlo controllare o riparare da un elettricista qualificato.
2.2.11 Non utilizzare altri cavi o accessori. Non prolungare il cavo di caricamento con i morsetti per batteria dell'apparecchio!
2.2.12 Accertarsi che il caricabatterie e i morsetti siano privi di umidità. Non connettere mai i morsetti con mani umide e / o con entrambe le mani alla batteria!
2.2.13 Durante il processo di carica deve essere garantito uno spazio sufficiente attorno al caricabatterie per permettere una sufficiente circolazione d'aria. Durante il caricamento non coprire il caricabatterie.
2.2.14 Evitare il contatto della pelle con i poli delle batterie, i morsetti o i raccordi ad anello, quando il caricabatterie è collegato alla corrente!
2.2.15 Scollegare i morsetti e il caricabatterie dall'autovettura prima di metterla in moto! Dopo aver utilizzato il caricabatterie scollegarlo sempre dalla corrente alternata.
2.2.16 Non utilizzare il cavo, per sorreggere il caricabatterie o tiralo. Scollegare il dispositivo dalla rete elettrica estraendo la spina e senza tirare il cavo!
2.2.17 Per il funzionamento del caricabatterie è necessaria una tensione in ingresso di 230 V / AC.
2.2.18 Evitare la penetrazione di liquidi all'interno dell'apparecchio. Non immergere l'apparecchio all'interno di liquidi! Usare il caricabatterie solo se asciutto.
2.2.19 Non caricare batterie difettose! I seguenti segnali indicano un difetto della batteria:
- Deformazione termica o meccanica del supporto batteria o di altre componenti.
- Scarso livello di liquido nelle celle
- Fuoriuscita di liquido dalla batteria
- Odore di gas, soprattutto attorno alla batteria
2.2.20 Attenzione! In caso di odore di gas c'è il rischio di esplosioni! Provvedere ad aerare sufficientemente il locale. Non spegnere l'appa-recchio e non staccare i morsetti dalla batteria.
2.2.21 Non rovesciare o reggere una batteria a piombo liquido sopra la testa! Pericolo di ustioni!
2.2.22 Caricare solo batterie al piombo acido Batterie non ricaricabili o altri tipi non si possono ricaricare con il caricabatterie LP 10.0.
2.2.23 Modalità di emergenza! Il modo di funzionamento del caricabatterie può essere fermato manualmente con il tasto 6.
2.3 Avvertenze di sicurezza per caricare auto e barche
2.3.1 Assicurare stabilmente il mezzo prima di caricare la batteria perché non si sposti.
Attenzione - Pericolo di ferimento e di danni materiali! Innestare sempre il freno a mano e inserire una marcia! In caso di cambioautoma-tico inserire sempre la "posizione di parcheggio" e mantenere inserito il freno a mano!
2.3.2 Durante il caricamento non devono essere utilizzate o accese altre auto nei locali!
2.3.3 Per caricare batterie delle barche rimuoverle sempre dall'alloggiamento!
2.3.4 Attenersi alle norme di sicurezza quando l'auto si trova su cavalletti, su un ponte sollevatore o simili!
2.3.5 Il caricabatterie non deve essere montato permanentemente su un autovettura!
2.3.6 Attenzione! Pericolo di tensione elettrica vicino a bobine di accensione, calotta dello spinterogeno,
cavo di accensione, candele e componenti elettrici dell'autoveicolo.
2.3.7 Attenersi alle avvertenze di sicurezza e al manuale d'istruzioni dell'autovettura!
2.3.8 Procedere all'utilizzo del caricabatterie solamente in un locale sicuro! Mantenere vestiti, capelli, arti e caricabatterie lontano dalle parti mobili e calde di motore e autovettura!
2.3.9 Evitare vibrazioni, carichi di compressione e altri carichi meccanici, che possano influire sul caricabatterie.
2.3.10 Rischio di corto circuito! Non collegare entrambi i morsetti della batteria al caricabatterie!
2.3.11 Se per caricare la batteria è necessario smontarla dal veicolo, attenersi alle istruzioni nel manuale del fabbricante!
2.3.12 In caso di malfunzionamenti o danneggia- menti del caricabatterie o della batteria durante l'uso, l'apparecchio si deve scollegare immediata- mente dalla corrente a 230 V!
2.3.13 Se l'apparecchio non è in uso, disconnetterlo dalla corrente alternata da 230 V!
2.3.14 Non rabboccare la batteria durante il processo di caricamento.
2.4 Avvertenze di sicurezza su accumulatori / batterie
2.4.1 Manipolando batterie al piombo indossare sempre occhiali e guanti protettivi e vestiti che coprono tutto il corpo.
2.4.2 Evitare qualsiasi contatto con gli acidi corrosivi della batteria! In caso di contatto diretto con gli acidi della batteria lavare subito con abbondante acqua corrente la parte del corpo interessata e rivolgersi a un medico! Se gli occhi entrano in contatto con gli acidi della batteria lavarli subito con abbondante acqua corrente per alcuni minuti. Contattare comunque un medico o chiamare il pronto soccorso!
2.4.3 Quando per caricare la batteria è necessario estrarla dal veicolo, assicurarsi che l'accensione e tutte le spie siano spente! Togliere per prima cosa il terminale meno (cavo nero) dalla batteria. Attenersi alle istruzioni nel manuale del fabbricante dell'autoveicolo!
2.4.4 Attenersi alle istruzioni e avvertenze di sicurezza del fabbricante della batteria!
2.4.5 Prima di caricare la batteria accertarsi che non sia danneggiata! Batterie difettose non devono essere caricate! Nelle batterie a piombo acido con valvola di sfiato controllare prima il livello di liquido nella batteria. Se questo è troppo basso, riempire le celle della batteria con acqua distillata
fino al livello consigliato dal produttore.
Attenzione - indossare indumenti protettivi!
2.4.6 Pulire i poli della batteria
Attenzione! - Pericolo di folgorazione!
2.4.7 Il tempo di caricamento per ogni accu- mulatore / batteria dipende dalla capacità della batteria.
3.0 DESCRIZIONE DEL PRODOTTO
3.1 Contenuto
1 Caricabatterie LP 10.0
1 Istruzioni d'uso
Dopo aver aperto la confezione controllare il contenuto, accertarsi che sia completo e che tutte le parti funzionino.
Non utilizzare il caricabatterie se danneggiato o in mancanza delle istruzioni!
Le illustrazioni possono differire leggermente dal prodotto. Ci riserviamo il diritto di modifiche tecniche al prodotto per migliorarne la qualità. Decorazione non inclusa.
3.2 Sintesi del prodotto
1 Scomparto sinistro con dispositivo per il collegamento con i morsetti della batteria
2 Manico
3 Scomparto posteriore per il cavo di alimentazione e per i cavi dei morsetti
4 Scomparto destro con dispositivo per attaccare i morsetti della batteria
5 Cavo di alimentazione con spina
6 Tasto "Modalità di emergenza" per inizio e fine manuale del processo di carica
7 Display a LED

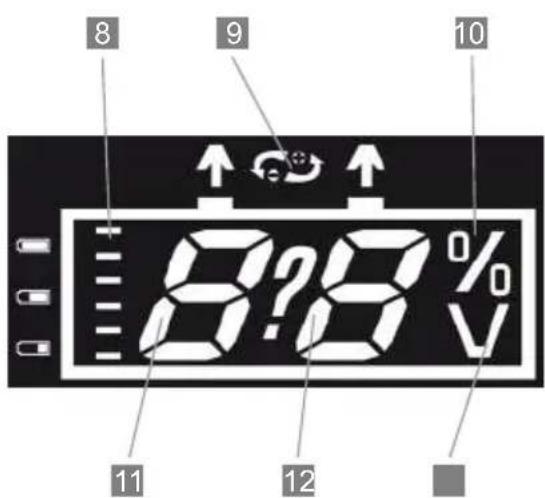

3.3 Indicatori LED e simboli
Immagine 2
8 Indicatore stato di carica
9 Messaggi di errore, polarità errata dei morsetti della batteria
10 Unità % (percentuale) per il livello della capacità di carica raggiunta
11 Display a segmenti sinistro
12 Display a segmenti destro
13 Unità V (Volt)
3.4 Significato degli indicatori LED
A. Polarità sbagliata dei morsetti di collegamento batteria. Il simbolo + / - lampeggia 9.
B. Il caricabatterie è pronto all'uso. Entrambe le barre di carica lampeggiano.
C. Entrambi i segmenti disegnano un circolo. Il riconoscimento automatico della batteria può durare fino a 5 min.
D. La tensione della batteria E. da 6V è stata riconosciuta automaticamente dal caricabatterie.
La tensione della batteria da 12 V è stata riconosciuta automaticamente dal caricabatterie.
F. La tensione della batteria da 24 V è stata riconosciuta automaticamente dal caricabatterie.
G. Il caricabatterie inizia il processo di carica. Il display mostra per alcuni secondi "CH".
H. Dopo il segnale "CH" lo stato di carica viene visualizzato in percentuale.
I. La percentuale dello stato di carica viene visualizzata fino al 90 %.
J. Il caricabatterie passa al modo carica lenta.
K. Il caricabatterie passa al modo mantenimento.
L. La batteria è carica al 100 %.
M. La tensione minima della batteria per iniziare il processo di carica non è stata raggiunta.
N. La batteria è completamente carica. Non è possibile caricare nuovamente la batteria.
- Circuito elettrico non chiuso. Collegamenti via cavo interrotti.
P. Batteria errata con elevata resistenza. Caricamento della batteria non possibile.
Q. Tensione della batteria superiore a 29,4 V, o i morsetti della batteria sono stati sconnessi durante il caricamento.
R. Si è verificato un cortocircuito.
S. Surriscaldamento del caricabatterie. L'apparecchio si spegne raggiunti gli 85°C.
T. La tensione della batteria è tra 12 e 24 V batterie sotto i 3,5 V. Batteria difettosa.
3.5 Diagramma della modalità di caricamento a 6 fasi per batterie da 6, 12 e 24 V
line
| Phase | Current (A) | |-------|-------------| | Riconoscimento della batteria | 2.5 | | Carica leggera | 2.7 | | Carica rapida fino al 90% | 10.0 | | Batteria carica al 100% | 6.5 | | Carica di mantenimento | 2.5 | | Carica lenta | 2.0 | | Battery carica al 100% | 7.1 | | Battery carica di mantenimento | 6.7 | | Carica lenta | 6.7 |Immagine 3
line
| Phase | Voltage (V) | |-------|-------------| | Riconoscimento della batteria | 00 | | Carica leggera | 12 | | Carica rapida fino al 90 % | 10 | | Batteria carica al 100 % | 14 | | Carica di mantenimento | 13 | | Carica lenta | 13 | | Total (min) | 2.5 A | | Total (max) | 10.0 A | | Current (A) | 2.5 A | | Current (min) | 2.0 A |Immagine 4
line
| Phase | Voltage (V) | |-------|-------------| | Riconoscimento della batteria | 00 | | Carica leggera | 24 | | Carica rapida fino al 90% | 10 | | Batteria carica al 100% | 5 | | Carica di mantenimento | 29.3 | | Carica lenta | 26 | | Carica lenta | 27 |Immagine 5
4.0 USO
4.1 Inizio processo di carica
Passo 1: Preparazione
Il caricabatterie non può ancora essere collegato ad una corrente alternata da 230 V. Accertarsi che ci sia un aerazione sufficiente nei locali e attorno alla batteria!
Passo 2: Collegare il morsetto rosso
Collegare prima il morsetto positivo (+) rosso al polo positivo (+) della batteria Vicino al polo della batteria deve essere visibile il segno più (+).
Passo 3: Collegare il morsetto nero
Collegare poi il morsetto negativo (-) nero dal polo negativo (-) della batteria. Vicino al polo della batteria deve essere visibile il segno meno (-).
Passo 4: Giusta polarità
Assicurarsi che i morsetti di carica abbiano un buon contatto con i poli della batteria. Se il polo della batteria è sporco deve essere pulito.
Attenzione - pericolo di folgorazione!
A. Se la polarità dei morsetti di carica viene invertita collegando la batteria si interrompe l'alimentazione della batteria. Compare l'indicazione A . Il simbolo 9 inizia a lampeggiare.
Passo 5: Pronto per il funzionamento
B. Inserire la spina 5 in una presa a corrente alternata da 230 V. Sul display compare l'indicatore B Il caricabatterie è pronto all'uso.
Passo 6: Riconoscimento della batteria e possibili messaggi di errore
C. In questa fase del modo di carica viene individuata la tensione della batteria. Questo modo di riconoscimento può durare alcuni minuti Sul display compare l'indicatore C, anche se ogni volta un singolo segmento delle cifre 00 disegna un circolo.
Se la batteria non è rovinata, individuata la tensione inizia il processo di carica. (Avanti con il passo 7, pagina 62!). Le immagini C - L a pagina 56 e 57 indicano il normale funzionamento del processo di carica! Se la batteria è difettosa, completamente scarica o si registrano altri malfunzionamenti, a seconda dello stato di carica compariranno i seguenti messaggi: Indicatori M, N, O, P, Q, R, S, T - vedi pagg. 60 - 62!
M. Se il caricabatterie è collegato alla batteria ma non riconosce la tensione il display rimane vuoto. Premendo il tasto Modalità di emergenza 6 potete cercare di attivare il modo di carica manualmente. Se la tensione della batteria entro alcuni minuti sale a oltre 3,5 V il processo di carica continuerà normalmente. Se la tensione rimane al di sotto di tale valore, il processo di carica si interrompe e sul display compare l'indicatore (M). Si può quindi staccare il caricabatterie dalla batteria e collegarlo nuovamente per escludere che la causa del messaggio di errore fosse un errato collegamento dell'apparecchio alla batteria (vedi punto 1.4 "Breve guida per collegare e scollegare il caricabatterie" a pag. 52!).
Se l'indicatore sul display rimane vuoto, premendo nuovamente il tasto Modalità di emergenza 6 si può tentare nuovamente di fa partire il processo di carica. Se sul display compare nuovamente l'indicatore M, significa che la batteria è stata classificata dal caricabatterie come difettosa. Caricare una batteria difettosa non è più possibile!
Funzioni del tasto modalità d'emergenza
- In caso di normale funzionamento il tasto modalità di emergenza 6 può essere attivato per terminare immediatamente il processo di carica e quindi l'erogazione di energia.
- Se il caricabatterie è collegato alla batteria senza che sul display compaiano indicatori, si può attivare il processo di carica premendo manualmente il tasto modalità di emergenza 6 (vedi anche punto M, pag. 60).
Se il caricabatterie ha riconosciuto la batteria come difettosa o la batteria è completamente carica, il processo di carica è terminato e premere il tasto modo d'emergenza 6 non darà effetto!.
N. Se una batteria è stata completamente caricata di recente, non è consigliabile ricaricarla. Se una batteria completamente carica viene collegata al caricabatterie il processo di carica non avrà inizio. Sul display compare l'indicatore N.
- Se durante il caricamento la batteria è stata sconnessa dal caricabatterie o salta il circuito di commutazione (per es. quando scivola un morsetto della batteria) l'apparecchio si spegne e sul display compare l'indicatore - Controllare che i morsetti siano ben posizionati!
P. Se l'apparecchio individua una batteria difettosa con elevata resistenza, non inizia il processo di carica. Il problema si riscontra spesso in vecchie batterie. Sul display compare l'indicatore P.
Q. Se l'apparecchio individua una batteria con una tensione più elevata di 29,4 V, o se durante il processo di carica il collegamento con la batteria viene interrotto, sul display compare l'indicatore Q. Il processo di carica non avrà inizio.
R. Nel caso in cui si verifichi un cortocircuito della batteria o che questo sia causato da un erroneo utilizzo, il processo di carica viene interrotto e sul display compare l'indicatore R.
S. La protezione surriscaldamento del caricabatterie fa spegnere l'apparecchio raggiunti gli 85°C. Lasciar raffreddare il dispositivo e ripetere il caricamento. Assicurarsi della presenza di un'aerazione sufficiente e non coprire l'apparecchio. Evitare i raggi solari e le fonti di calore,
che potrebbero influire sul funzionamento del caricabatterie.
T. Se la batteria ha una tensione tra 1,5 V e 3,5 V, il caricabatterie cerca di aumentare la tensione nel giro di alcuni minuti, in modo da poter poi procedere al normale processo di carica. Se ciò non avviene compare sul display l'indicatore T e il processo di carica viene interrotto. Dato che l'apparecchio ha riconosciuto un regolare collegamento alla batteria, altre misure non possono essere eseguite. La batteria è difettosa e non può più essere utilizzata.
Passo 7: Tensione batteria riconosciuta
D, E, F. Riconosciuta dall'apparecchio la tensione della batteria da 6, 12, 24 V, questa viene indicata sul display. Nel caso di una batteria da 12 V compare ad esempio sul display l'indicatore E. Viene inoltre indicato lo stato della batteria 8. Dopo aver confermato la tensione inizia il processo di carica.
Passo 8: Processo di carica
G, H, I. Viene indicata brevemente la tensione di carica attuale 2, 12, 24 V. Il caricabatterie comincia il processo di carica e sul display compare per un po' l'indicatore G. Raggiunta una carica del 10 % compare l'indicatore H, e il modo di carica passa a veloce, finché sul display viene confermato con l'indicatore I che la batteria è stata caricata per il 90 %.
Passo 9: Carica lenta
J. Quando la batteria è caricata per il 90 % il caricabatterie passa alla carica lenta. La capacità rimanente della batteria viene caricata con tensione più bassa. Tale modalità viene segnalata sul display con l'indicatore J e le barre di carica dello stato della batteria 8.
Passo 10: Carica di mantenimento
K. Se la batteria è quasi piena, il caricabatterie entra in modalità "Carica di mantenimento". La tensione e l'intensità di corrente vengono adattate al processo di carica. Sul display compare l'indicatore K.
Passo 11: Carica completa
L. La batteria è carica al 100 % quando sul display compare l'indicatore L. Il processo termina e la batteria può essere staccata dal caricabatterie. Staccare prima la spina dalla presa. Rimuovere il morsetto negativo (-) nero dal polo negativo (-) della batteria. Poi scollegare il morsetto positivo (+) rosso dal polo positivo (+) della batteria.
| Soluzione, rimedioPos | |||
| Il caricabatterie è collegato alla rete. Non compare nessun indicatore sul display e il processo di carica non procede. | Nessun allacciamento alla corrente alternata da 230 V. | Controllare il fusibile del cavo di alimentazione, e assicurarsi che il caricabatterie sia collegato a una presa a corrente alternata da 230 V. | |
| Il caricabatterie è difettoso. | Rivolgersi a personale specializzato. | ||
| La batteria è collegata al carica-batterie e l'apparecchio è acceso. Il processo di carica non ha inizio. | La batteria è completamente scarica. | Premere il tasto6“Modalità di emergenza” inizierà quindi man-ualmente il processo di carica. | |
| Il caricabatterie non riconosce la tensione della batteria. | |||
| Il display a LED indica dei simboli che non sono descritti nelle istruzioni. | Potrebbe essersi verificato un errore di software. | Sconnettere il caricabatterie e ripetere la procedura di carica. | |
| Il caricabatterie è difettoso. | Rivolgersi a personale specializzato. | ||
| Indicatore display |  | La tensione della batteria non viene riconosciuta dal carica-batterie. | Premere il tasto6“Modalità di emergenza”, per iniziare man-ualmente il processo di carica. |
| Indicatore display |  | La batteria è stata scollegata dal cari-cabatterie durante il processo di cari-ca:è saltato il circuito di commutazione | Controllare che i morsetti siano collegati correttamente. |
| Indicatore display |  | Il caricabatterie riconosce una batteria difettosa con una resistenza elevata. | Non è possibile caricare la batteria. |
| Indicatore display |  | Il caricabatterie riconosce una batteria con tensione superiore a 29,4 V. | Non è possibile caricare la batteria. |
| Indicatore display |  | Si è verificato un cortocircuito. | Verificare la batteria. Attenersi alle indicazioni contenute nelle istruzioni per l'uso. |
| Indicatore display |  | La protezione surriscaldamento spegne il caricabatterie raggiunti gli 85°C. | Lasciar raffreddare il carica-batterie e ripetere l'operazione. |
| Indicatore display |  | La tensione di una batteria da 12 V o da 24 V è inferiore a 3,5 V. | Non è possibile caricare la batteria. La batteria è difettosa! |
5.0 MANUTENZIONE E RIPARAZIONI
5.1 Pulizia, manutenzione e conservazione
5.1.1 Attenzione! Spegnere il caricabatterie (tasto 6) e scollegare la corrente alternata a 230 V, prima di pulire l'apparecchio! 5.1.2 Pulire il caricabatterie con un panno asciutto. Non utilizzare liquidi o detergenti aggressivi, per non causare scolorimenti o danneggiamenti alla superficie dell'apparecchio e non compromettere il funzionamento del caricabatterie! Impedire che liquidi penetrino nell'apparecchio! Non immergere l'apparecchio in acqua o altri liquidi! Utilizzare l'apparecchio solo se asciutto.
5.1.3 Conservare il caricabatterie in un luogo asciutto! L'umidità può danneggiare il sistema elettronico del caricabatterie.
5.1.4 Non sottoporre il caricabatterie ad oscillazioni di temperatura! La condensa può danneggiare il sistema elettronico.
5.1.5 Per conservare il caricabatterie lasciare il cavo staccato nello scomparto apposito 3 del caricabatterie, per evitare danni. Fissare i morsetti della batteria agli appositi dispositivi a sinistra 1 o a destra 4 dello scomparto (vedi pag. 56, immagine 1).
6.0 DATI TECNICI
Descrizione Caricabatterie LP 10.0
dell'apparecchio:
Articolo numero: 97100
Dimensioni: ca. 270 x 150 x 190 mm
$$ (L \times L \times A m m) $$
Peso: ca. 2,3 kg
Display: indicatore LED
Tensione d'ingresso: 230 V \~50 Hz
$$ \begin{array}{l} 2 \mathrm{A} (\mathrm{V} = \text { volt }, \mathrm{Hz} = \text { hertz }, \ \text { oscillazioni al secondo) } \end{array} $$
Tensione d'uscita / 6 V / 10 A, 12 V / 10 A,
Corrente d'uscita: 24 V / 6 A DC (A = ampere, DC = corrente continua
Efficienza: > 80 %
Tipi di batteria: 6 V / 12 V / 24 V
Capacità della 1,2 - 225 Ah (ampere-ora) batteria:
Temperatura 0 C - 50 C (Celsius) di lavoro:
Linea caratteristica IOIUOUOIUOa di carica:
Classe IP (tipo di IP65, resistente all'acqua. protezione):
Classe di isolamento II
Il dispositivo è conforme alle direttive CE
- direttiva sulla bassa tensione (2006/95/CE)
- direttiva sulla compatibilità elettromagnetica (2004/108/CE)
7.0 SMALTIMENTO
7.1.1 Lo smaltimento e il riciclaggio del caricabatterie devono avvenire secondo le norme vigenti. Contattare l'amministrazione comunale o un'azienda specializzata in caso di dubbi. Smaltire il caricabatterie secondo la direttiva sulla rottamazione di apparecchiature elettriche ed elettroniche 2002/96/CE-RAEE.
7.1.2 Per lo smaltimento delle batterie al piombo acido attenersi alle indicazioni del produttore e alle norme vigenti! Contattare l'amministrazione comunale o un'azienda specializzata in caso di dubbi.
7.1.3 Per lo smaltimento della confezione attenersi alle norme relative allo smaltimento dei rifiuti.
8.0 GARANZIA E ASSISTENZA
In caso di danni, riparazioni o altri problemi del prodotto recarsi al punto vendita dove è stato acquistato o rivolgersi a personale qualificato.
Le condizioni generali di garanzia si riferiscono ai difetti legati alla produzione e ai materiali. In caso di prodotto difettoso, riportarlo al punto vendita in cui è stato acquistato.
Per una veloce elaborazione del suo reclamo saranno necessari:
- copia dello scontrino con la data d'acquisto
- motivo del reclamo (descrizione del guasto).
ZOZNAM
1.0 ÚVOD
- AVVERTENZE DI SICUREZZA
- DESCRIZIONE DEL PRODOTTO
- USO
- MANUTENZIONE E RIPARAZIONI
- DATI TECNICI 64
- SMALTIMENTO 65
- GARANZIA E ASSISTENZA 65
- INTRODUZIONE
- Significato dei simboli
- Funzionamento del caricabatterie
- Utilizzo previsto
- Collegamento e scollegamento del caricabatterie LP 10.0
- Scollegamento del caricabatterie
- Accessori del caricabatterie LP 10.0
- Avvertenze generali di sicurezza
- Attenzione!
- Avvertenze di sicurezza sul caricabatterie LP 10.0
- Attenzione pericolo di ferimento!
- Attenzione - Pericolo di vita!
- Avvertenze di sicurezza per caricare auto e barche
- Avvertenze di sicurezza su accumulatori / batterie
- Attenzione - indossare indumenti protettivi!
- Attenzione! - Pericolo di folgorazione!
- Contenuto
- Sintesi del prodotto
- Indicatori LED e simboli
- Significato degli indicatori LED
- Diagramma della modalità di caricamento a 6 fasi per batterie da 6, 12 e 24 V
- Inizio processo di carica
- Passo 1: Preparazione
- Passo 2: Collegare il morsetto rosso
- Passo 3: Collegare il morsetto nero
- Passo 4: Giusta polarità
- Attenzione - pericolo di folgorazione!
- Passo 5: Pronto per il funzionamento
- Passo 6: Riconoscimento della batteria e possibili messaggi di errore
- Funzioni del tasto modalità d'emergenza
- Passo 7: Tensione batteria riconosciuta
- Passo 8: Processo di carica
- Passo 9: Carica lenta
- Passo 10: Carica di mantenimento
- Passo 11: Carica completa
- Pulizia, manutenzione e conservazione
- DATI TECNICI
- SMALTIMENTO
- GARANZIA E ASSISTENZA
- ZOZNAM
- ÚVOD
Marca : AEG
Modello : LP 10.0
Categoria : Caricabatterie
