NÁVOD K OBSLUZE 97024 AEG

50/60 Hz Vstupní proud max. 1,5 A Výstup 12 V DC / 24 V DC Nabíjecí napětí (max.) 14,7 V / 29,4 V Nabíjecí proud +/-10 % 12 V: 2 A / 6 A / 10 A 24 V: 2 A / 6 A Doporučená kapacita baterie

Typy baterií kyselino-olovnaté baterie (WET, MF, AGM a GEL) Třída ochrany II BEZPEČNOST Všeobecné bezpečnostní pokyny Přečtěte si bezpečnostní pokyny a pokyny pro použití. nedodržení bezpečnostních pokynů a pokynů pro použití může způsobit zásah elektrickým proudem, vznik požáru a/nebo vážné ublížení na zdraví. Uschovejte si všechny bezpečnostní pokyny a pokyny pro použití kvůli další konzultaci. Výstraha! Nebezpečí nehody a ohrožení života kojenců a dětí! Nikdy nenechávejte děti bez dozoru s obalovým materiálem. Hrozí nebezpečí zadušení. Nenechávejte děti si hrát s kabely - nebezpečí uškrcení! Nenechávejte děti si hrát se stavebními a montážními díly, mohou je spolknout a udusit se. Použití ke stanovenému účelu Nabíječka je vyrobena k nabíjení otevřených a početných uzavřených, bezúdržbových kyselino- olovnatých akumulátorů (baterií), vestavěných v osobních autech, lodích, nákladních automobilech a jiných vozidlech, jako například:

gelových baterií (gelový elektrolyt)

AGM baterií (elektrolyt ve sklolaminátovém rounu)

bezúdržbových kyselino-olovnatých baterií (MF) Tento přístroj nesmí používat děti, osoby s ome- zenými duševními schopnostmi anebo osoby, které nemají schopnosti, zkušenosti anebo vědomosti o jeho používání. Děti musí zůstat pod dohledem, aby si s přístrojem nehrály. Přístroj není určený pro podnikatelské účely. Jiná použití nebo změny přístroje platí jako použití k jinému než ke stanovenému účelu a přinášejí sebou závažná nebezpečí. Výrobce neručí za škody způsobené jiným použitím než použitím ke stanove- nému účelu. Obsah dodávky Po rozbalení okamžitě proveďte kontrolu komplet- nosti dodávky. zkontrolujte, zda není poškozeno zařízení ani žádná z jeho součástí. neuvádějte vadné zařízení nebo jeho část do činnosti.

Připojovací kabel se svorkami

Připojovací kabel s oky

Návod k obsluze Jako příslušenství pro komfortní přípojku je k dostání:

Připojovací kabel s oky

Připojovací kabel baterie pro palubní zásuvku Předávejte tyto podklady i jiným uživatelům.www.aeg-automotive.com62 Nebezpečí výbuchu a požáru!

Při nabíjení baterie se může tvořit plynný vodík (Oxyhydrogen). Při kontaktu s otevřeným ohněm (plameny, žhavé palivo, jiskra) může dojít k výbuchu.

Nikdy nenabíjejte akumulátor v blízkosti otevřených plamenů nebo na místech, kde může docházet ke vzniku jisker.

Pokaždé zajistěte dostatečnou ventilaci.

Zajistěte, že odpovídá napětí přívodního proudu vstupnímu napětí uvedenému na přístroji (220 - 240 V AC), aby jste zabránili jeho poškození.

Spojovací kabely akumulátoru připojujte nebo odpojujte v případě, že nabíječka není připojena ke zdroji střídavého proudu.

Nepřikrývejte přístroj během nabíjení, jinak může dojít k jeho poškození přehřátím.

Přerušte ihned používání přístroje, jestliže je viditelný kouř nebo cítíte neobvyklý zápach.

Nepoužívejte přístroj v místnostech, kde se skladují výbušné nebo hořlavé látky (např. benzín nebo rozpouštědla). Výrobce neponese žádnou odpovědnost za škody způsobené:

Nesprávným připojením a / nebo použitím.

Působením vnější síly, poškozením zařízení a / nebo poškozením součástí zařízení mechanickým nárazem nebo zatížením.

Jakoukoli změnou provedenou na zařízení.

Použitím zařízení pro účely, které nejsou popsány v tomto návodu.

Následným poškozením v důsledku neurčeného a / nebo nevhodného použití a / nebo vadných akumulátorů.

Vlhkostí a / nebo nedostatečnou ventilací.

Neautorizovaným otevřením zařízení. Tyto příčiny mají za následek zrušení platnosti záruky. Nebezpečí poleptání!

Baterie obsahují kyselinu, která může zranit oči a pokožku. Při nabíjení baterie vznikají plyny a páry ohrožující zdraví.

Vyhýbejte se jakémukoliv kontaktu se žíravou kyselinou z baterie. Pokožku nebo předměty, které se dostaly do kontaktu s kyselinou ihned důkladně omyjte vodou. Jestliže se Vám dostala kyselina do očí, vyplachujte je nejméně 5 minut pod tekoucí vodou. Kontaktujte ihned Vašeho lékaře.

Používejte ochranné brýle a ochranné rukavice odolné proti kyselině. Chraňte i Vaše oblečení, např. vhodnou zástěrou.

Baterii nenaklánějte, kyselina může vytéct.

Vždy zajistěte dostatečné větrání.

Nevdechujte vzniklé plyny a páry.Česky 63 Nebezpečí zranění!

Nenabíjejte nikdy vadné nebo zmrzlé baterie ani baterie, které nejsou určené k nabíjení.

Nepoužívejte přístroj k nabíjení baterií se suchými články. Takové baterie mohou prasknout a zranit přítomné osoby nebo způsobit věcné škody.

Při použití přístroje dbejte vždy na pokyny uvede- né v návodu k obsluze a na všechna bezpečnostní upozornění týkající se nabíjené baterie a vozidla. Nebezpečí poškození!

Neumísťuje přístroj nikdy do blízkosti nabíjené baterie. Plyny vystupující z baterie mohou přístroj poškodit. Stavte přístroj vždy tak daleko od bate- rie, jak to umožňuje délka nabíjecích kabelů.

Nikdy nepoužívejte zařízení, když došlo k jeho pádu nebo když bylo jinak poškozeno. Odneste jej na kontrolu nebo opravu ke kvalikovanému elektrikáři. Nebezpečí zásahu elektrickým proudem

Nabíječky mohou rušit aktivní implantáty jako např. kardiostimulátory a ohrozit tím dotyčné osoby.

I přesto ale zajistěte, aby se přístroj nacházel vždy na bezpečném místě. Nedovolte, aby bylo zařízení vystaveno tekoucí nebo kapající vodě nebo jiným tekutinám. Když voda vnikne do elektrických zařízení, dojde ke zvýšení rizika zásahu elekt- rickým proudem.

Ujistěte se, že jsou všechny zástrčky a kabely chráněné před vlhkostí. Nikdy nepřipojujte zařízení do elektrické sítě mokrýma nebo vlhkýma rukama.

Nedotýkejte se současně obou připojovacích svor- ek během provozu přístroje.

Při připojování nabíjecího kabelu na baterii, odpo- jování nebo nepoužívání přístroje vytahujte vždy zástrčku ze zásuvky přívodu elektrického proudu.

Odmontujte všechny kabely zařízení z akumu- látoru dříve, než budete zkoušet řídit vaše vozidlo.

Při odpojování ze zásuvky přívodu elektrického proudu netahejte za kabel, uchopte vždy jen zástrčku. V opačném případě můžete poškodit kabel.

Nepoužívejte vadný přístroj. Poškozený přívodní kabel, přístroj nebo nabíjecí kabel zvyšují nebezpečí zásahu elektrickým proudem.

Přístroj nerozebírejte ani neopravujte. Vadný přístroj nebo poškozený přívodní kabel nechte ihned opravit nebo vyměnit v odborné dílně.

Nebezpečí zkratu! Dbejte na to, aby se navzájem nedotkly obě svorky nabíjecích kabelů, jestliže je přístroj připojený do zásuvky s elektrickým proudem. Dbejte na to, aby nedošlo ke spojení svorek nebo pólů baterie vodivými předměty (např. nářadím).

Nepoužívejte kabel na nošení nebo tahání přístroje.www.aeg-automotive.com64

pro volbu nabíjecího proudu.

19Česky 65 Funkcí „Napájení proudem“ může nabíječka umožnit přemostění proudu. Během výměny baterie napájí nabíječka vozidlo proudem a nedojde tím ke ztrátě dat. Funkce „automatické vyrovnání teploty“ měří teplo- tu okolního prostředí a přizpůsobuje fáze nabíjení této teplotě. Č. Název Funkce 11 LED (červená) 2 A / 6 A / 10 A Zobrazení zvoleného nabíjecího proudu (jen v režimu nabíjení). Přepínání je možné tlačítkem (2).

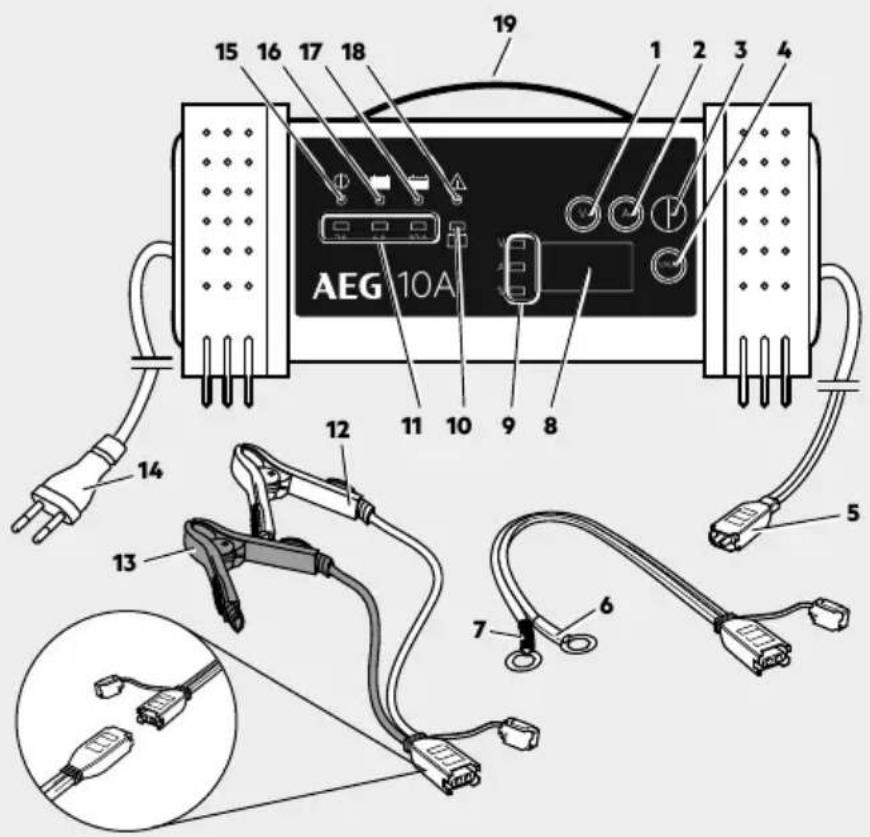

Připojovací kabel (+) se svorkou (červený) Pro připojení nabíječky na baterii (+ pól)

Připojovací kabel (-) se svorkou (černý) Pro připojení nabíječky na baterii (- pól) 14 Přívodní kabel se zástrčkou pro připojení na proud.

LED Power svítí, při připojeném síťovém kabelu.

LED Full svítí, jestliže je baterie úplně nabitá.

LED Charge svítí během nabíjení.

LED Error svítí při nesprávném připojení. Současně zazní signál.

Rukojeť na nošení nabíječky. Funkce Nabíječka je vybavena mikroprocesorem (MCU - Micro-Computer-Unit) a funkcemi automatického nabíjení, diagnózy, záchrany a údržby baterií. Podle připojené baterie (12 V nebo 24 V) rozpozná nabíječka její kapacitu a vypočítá potřebné nabíjecí parametry (nabíjecí napětí, nabíjecí proud). Tím je umožněné efektifní a bezpečné nabíjení. Jestliže je nastavené nesprávné napětí baterie, nebo je baterie vadná, nabíjení nezačne a rozsvítí se LED „Error“ (18) (viz také „Hledání příčin poruch“). Funkce „udržování stavu nabití“ umožňuje trvalé připojení nabíječky. Plné nabití baterie zůstane zachované.www.aeg-automotive.com66

Před použitím Varování!

Česky 67 Automatické vyrovnávání teploty Teplota okolního prostředí

C 14,35 V 28,7 V Přemostěné proudu (Power Supply) Během výměny baterie napájí nabíječka vozidlo proudem (13,6 V±0,3 V, 7 A±1 A) a nedojde tím ke ztrátě dat.

1. Připojte nabíječku na baterii.

2. Zastrčte zástrčku nabíječky do zásuvky s

3. Stiskněte na 5 vteřin tlačítko START / STOP (3).

LED „Power“ (15) bliká. Displej ukazuje napětí 13,6 V.

6. Vypněte zase tlačítkem „START / STOP“ (3)

funkci přemostění proudu.

7. Vytáhněte síťovou zástrčku ze zásuvky s

8. Odpojte nabíječku od baterie.

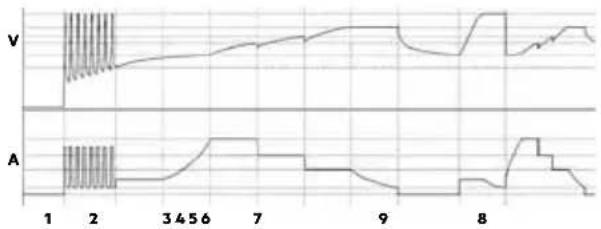

Doba nabíjení v hodinách (cca) Model LT10 2 A 12 V / 24 V 6 A 12 V / 24 V 10 A 12 V 10 Ah 7 h 2 h 1,5 h 25 Ah 17 h 6 h 3 h 50 Ah 33 h 11 h 7 h 75 Ah 49 h 16 h 10 h 100 Ah 65 h 21 h 13 h 125 Ah 82 h 26 h 16 h 150 Ah 98 h 32 h 19 h 200 Ah 130 h 42 h 25 h Velikost Baterie Nabíjecí proud (max.)www.aeg-automotive.com68 Ukončení nabíjení a odpojení nabíječky

nabít. Krok 4: Plynulý pomalý start

Krok 5: Hlavní nabíjení s konstantním proudem Baterie se s konstantním nabíjecím proudem nabíjí

Krok 6: Hlavní nabíjení s konstantním napětím

Krok 8: Vyrovnávací nabíjení

12,8 V, pak nabíjení znovu startuje. Krok 9: Udržovací nabíjení

Chyba/Problém Možné příčina Pomoc Vadná baterie

Baterii nelze nabt není zapojená.

probíhá nabíjení jen s velmi nízkým

Nabíjejte baterii za normálních podmínek.

jste zabránili korozi.

domovního odpadu! V souladu s Evropskou
