Produkttyp	Microprozessor-Batterieladegerät
Modell	LT10 / 97024
Eingangsspannung	220 - 240 V AC, 50/60 Hz
Max. Eingangsstrom	1,5 A
Ausgangsspannung	12 V DC / 24 V DC
Max. Ladespannung	14,7 V (12 V) / 29,4 V (24 V)
Max. Ladestrom	12 V: 2 A / 6 A / 10 A; 24 V: 2 A / 6 A
Empfohlene Batteriekapazität	2 - 200 Ah
Kompatible Batterietypen	Blei-Säure (flüssig, MF, AGM, Gel)
Umgebungstemperatur	-20 °C bis +40 °C
Schutzklasse	II (Doppelisolierung)
Hauptfunktionen	Automatische Diagnose, Entsulfatierung, Vorladung, Hauptladung mit Konstantstrom und Konstantspannung, Erhaltungsladung, automatische Temperaturkompensation, Notstromversorgung (Power Supply)
Sicherheit	Kurzschlussschutz, Verpolungsschutz, Überhitzungsschutz, Überstromschutz, Überladeschutz; Funkenunterdrückung
Enthaltenes Zubehör	Anschlusskabel mit Klemmen (rot/schwarz), Kabel mit Ringösen, Bedienungsanleitung
Wartung	Mit einem weichen, trockenen Tuch reinigen; an einem sauberen, trockenen Ort aufbewahren
Ersatzteile verfügbar	Anschlusskabel mit Ringösen, Kabel für Bordsteckdose (optional)

Häufig gestellte Fragen - 97024 AEG

Welchen Batterietyp kann ich mit diesem Ladegerät laden?

Dieses Ladegerät ist für Blei-Säure-Batterien ausgelegt: offene (WET), Gel, AGM und wartungsfreie (MF). Es ist nicht für Lithium- oder andere Chemien geeignet.

Wie wähle ich den richtigen Ladestrom?

Verwenden Sie die Tasten 2 A / 6 A / 10 A zur Auswahl des Stroms. Für eine 50-Ah-Batterie wird ein Strom von 6 A empfohlen. Der maximale Strom hängt vom Modell ab: 10 A bei 12 V, 6 A bei 24 V.

Was bedeutet die Anzeige 'Bad Battery'?

Die rote LED 'Bad Battery' leuchtet auf, wenn die Batterie defekt ist oder eine zu niedrige Spannung (0,5 V bis 1,5 V) hat. Lassen Sie die Batterie von einem Fachmann überprüfen und ersetzen Sie sie bei Bedarf.

Kann ich das Ladegerät dauerhaft angeschlossen lassen?

Ja, das Ladegerät wechselt nach vollständiger Ladung in den Erhaltungsmodus. Es hält die Ladung ohne Überlagerisiko. Die LEDs 'Full' und 'Power' bleiben eingeschaltet.

Wie nutze ich die Notstromversorgungsfunktion (Power Supply)?

Schließen Sie das Ladegerät an die Batterie an, halten Sie dann die Taste START/STOP 5 Sekunden lang gedrückt. Die LED 'Power' blinkt und das Display zeigt 13,6 V an. Sie können dann die Batterie entfernen, ohne Fahrzeugdaten zu verlieren.

Was tun, wenn die LED 'Error' leuchtet?

Dies weist auf einen Anschlussfehler (Verpolung) oder eine falsche Batteriespannung hin. Trennen Sie das Ladegerät, überprüfen Sie die Anschlüsse und wählen Sie die richtige Spannung (12 V oder 24 V). Besteht das Problem weiterhin, ist die Batterie möglicherweise defekt.

Kann ich eine gefrorene Batterie laden?

Nein, laden Sie niemals eine gefrorene Batterie. Dies birgt Explosionsgefahr. Warten Sie, bis sie aufgetaut ist, und überprüfen Sie ihren Zustand vor dem Laden.

Wie reinige ich das Ladegerät?

Verwenden Sie ein weiches, trockenes Tuch zur Reinigung des Gehäuses. Verwenden Sie keine Chemikalien. Reinigen Sie die Klemmen nach jedem Gebrauch, um Korrosion zu vermeiden.

Welche Ladephasen gibt es?

Das Ladegerät durchläuft mehrere Phasen: Diagnose, Entsulfatierung (falls erforderlich), Vorladung, Hauptladung (Konstantstrom und dann Konstantspannung), Analyse, Ausgleichsladung und Erhaltungsladung.

Wo finde ich Ersatzteile?

Die Anschlusskabel (mit Ringösen oder für Bordsteckdose) sind als Zubehör erhältlich. Kontaktieren Sie einen Fachhandel oder den AEG-Kundendienst.

BEDIENUNGSANLEITUNG 97024 AEG

BEDIENUNGS- ANLEITUNG

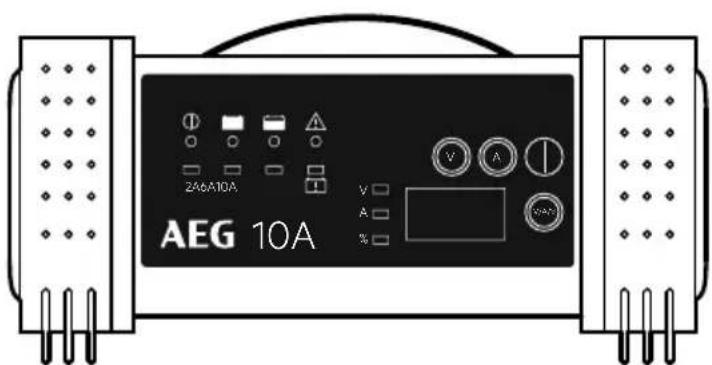

2A6A10A AEG 10A V A %

DE - Seite 3

Vor jeder Benutzung unbedingt lesen. Anleitung und Ratschläge befolgen.

GB - Page 17

Bestimmungsgemäßer Gebrauch....5

Lieferumfang 5

Technische Daten....5

Sicherheit 5

Produktübersicht 8

Funktionen 9

Bedienung....10

Vor dem Gebrauch....10

Gerät anschließen....10

Ladevorgang starten.... 10

Umschaltung der Anzeige 10

Überbrückungsstrom (Power Supply) 11

Automatischer Temperaturausgleich....11

Ladevorgang beenden und Ladegerät trennen 12

Ladephasen 12

Sicherheitsfunktionen....13

Fehlersuche ....13

Reinigung, Pflege und Wartung 14

Service 14

Entsorgung.... 14

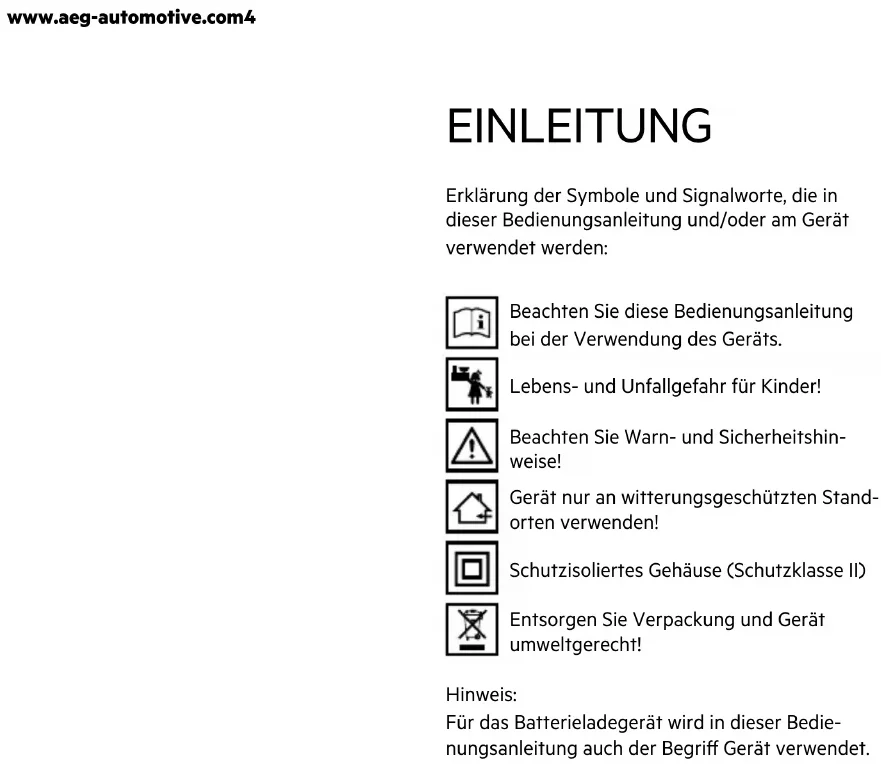

EINLEITUNG

Erklärung der Symbole und Signalworte, die in dieser Bedienungsanleitung und/oder am Gerät verwendet werden:

Beachten Sie diese Bedienungsanleitung bei der Verwendung des Geräts.

Lebens- und Unfallgefahr für Kinder!

Beachten Sie Warn- und Sicherheitshinweise!

Gerät nur an witterungsgeschützten Standorten verwenden!

Schutzisoliertes Gehäuse (Schutzklasse II)

Entsorgen Sie Verpackung und Gerät umweltgerecht!

Hinweis:

Für das Batterieladegerät wird in dieser Bedienungsanleitung auch der Begriff Gerät verwendet.

Bestimmungsgemäßer Gebrauch

Das Ladegerät ist zum Aufladen von offenen und einer Vielzahl von geschlossenen, wartungsfreien Blei-Säure-Akkus (Batterien) hergestellt, wie sie in Autos, Schiffen, LKW und anderen Fahrzeugen eingebaut sind z. B.:

Nassbatterien (WET) Blei-Säure-Batterien (Flüssig-Elektrolyt)
Wartungsfreie Blei-Säure-Batterien (MF)
Gel-Batterien (geleeartiges Elektrolyt)
▲GM-Batterien (Elektrolyt in Glasfaservlies)

Dieses Gerät ist nicht dafür bestimmt, durch Kinder und Personen mit eingeschränkten geistigen/körperlicher Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.

Jede andere Verwendung oder Veränderung des Geräts gilt als nicht bestimmungsgemäß und birgt erhebliche Gefahren. Für Schäden, die aus bestimmungswidriger Verwendung entstanden sind, übernimmt der Hersteller keine Haftung.

Lieferumfang

Kontrollieren Sie unmittelbar nach dem Auspacken den Lieferumfang. Prüfen Sie das Gerät sowie alle Teile auf Beschädigungen. Nehmen Sie ein defektes Gerät oder Teile nicht in Betrieb.

Mikroprozessor-Ladegerät LT10
Polanschlusskabel mit Klemmen
Polanschlusskabel mit Ringösen
Bedienungsanleitung

Als Zubehör für den Komfortanschluss erhältlich:

Polanschlusskabel mit Ringösen
Batterieanschlusskabel für Bordsteckdose

Geben Sie alle Unterlagen auch an andere Benutzer weiter!

Technische Daten

Modell LT10
Artikelnummer 97024
Eingangsspannung 220 - 240 V AC50/60 Hz
Eingangsstrom max. 1,5 A
Ausgangsspannung 12 V DC / 24 V DC
Ladespannung (max.)	14,7 V / 29,4 V
Ladestrom (max.)+/-10 %	bei 12 V: 2 A / 6 A / 10 Abei 24 V: 2 A / 6 A
Empfohlene Batteriekapazität	2 - 200 Ah
Umgebungstemperatur	-20 °C bis +40 °C
Geeignete Batteriearten	Blei-Säure-Batterien (WET, MF, AGM und GEL)
Schutzklasse II

SICHERHEIT

Allgemeine Sicherheitshinweise

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Warning!

Lebens- und Unfallgefahr für Kleinkinder und Kinder. Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial allein. Es besteht Erstickungsgefahr. Lassen Sie Kinder nicht mit Kabeln spielen – Strangulationsgefahr! Lassen Sie Kinder nicht mit den Bau- und Befestigungsteilen spielen, sie könnten verschluckt werden und zum Erstickungstod führen.

Der Hersteller ist nicht verantwortlich für Schäden verursacht durch:

Unsachgemäßen Anschluss und/oder Betrieb. Äußere Krafteinwirkung, Beschädigungen des Geräts und/oder Beschädigungen von Teilen des Geräts durch mechanische Einwirkungen oder Überlastung.

Jede Art von Veränderungen des Geräts.

Verwendung des Geräts zu Zwecken, die nicht in dieser Bedienungsanleitung beschrieben wurden.

Polgeschäden durch nicht bestimmungsgemäße und/oder unsachgemäße Verwendung.

Feuchtigkeit und/oder unzureichende Belüftung.

Unberechtigtes Öffnen des Geräts.

Das führt zum Wegfall der Gewährleistung.

Verätzungsgefahr!

Batterien enthalten Säure, welche Augen und Haut schädigen. Beim Laden der Batterie entstehen zudem Gase und Dämpfe, welche die Gesundheit gefährden.

Vermeiden Sie jeglichen Kontakt mit ätzender Batteriesäure. Waschen Sie Hautstellen und Gegenstände, die mit Säure in Kontakt gekommen sind, sofort gründlich mit Wasser ab. Sollten Ihre Augen in Kontakt mit Batteriesäure kommen, spülen Sie sie mindestens 5 Minuten lang mit fließendem Wasser. Setzen Sie sich mit Ihrem Arzt in Verbindung.

Verwenden Sie Schutzbrille und säurefeste Schutzhandschuhe. Schützen Sie Ihre Kleidung, z. B. durch eine Schürze.

Kippen Sie die Batterie nicht, da Säure auslaufen kann.

Sorgen Sie immer für ausreichende Belüftung.

Atmen Sie entstehende Gase und Dämpfe nicht ein.

Explosions- und Brandgefahr!

Beim Laden der Batterie kann Knallgas (gasförmiger Wasserstoff und Sauerstoff) entstehen. Beim Kontakt mit offenem Feuer (Flamme, Glut, Funken) kann es zu Explosionen kommen.

- Baden Sie die Batterie niemals in der Nähe von offenem Feuer oder an Orten auf, wo es zu Funkenbildung kommen kann.

Sorgen Sie immer für ausreichende Belüftung.

Stellen Sie sicher, dass die Netzspannung mit der auf dem Gerät angegebenen Eingangsspannung (220 - 240 V AC) übereinstimmt, um Geräteschäden zu vermeiden.

verbinden und trennen Sie die Batterieanschluss-kabel nur, wenn das Ladegerät nicht an die Netzsteckdose angeschlossen ist.

Decken Sie das Gerät während des Ladevorgangs nicht ab, da es durch starke Erwärmung beschädigt werden kann.

Stellen Sie die Verwendung des Geräts sofort ein, wenn Rauch sichtbar wird oder ein ungewöhnlicher Geruch wahrzunehmen ist.

Verwenden Sie das Gerät nicht in Räumen, in denen explosive oder brennbare Stoffe lagern (z. B. Benzin oder Lösungsmittel).

Stromschlaggefahr

Badegeräte können aktive elektronische Implantate wie z. B. Herzschrittmacher in ihrem Betrieb stören und dadurch Personen gefährden.

Stellen Sie trotzdem sicher, dass sich das Gerät immer an einem sicheren Standort befindet. Setzen Sie das Gerät nicht Regen oder nassen Bedingungen aus. Vermeiden Sie es, Wasser oder andere Flüssigkeiten darüber zu verschütten oder zu tropfen. Dringt Wasser in elektrische Geräte ein, erhöht sich das Risiko eines Stromschlags.

Stellen Sie sicher, dass alle Stecker und Kabel frei von Feuchtigkeit sind. Schließen Sie das Gerät niemals mit feuchten Händen an das Stromnetz an.

Passen Sie niemals beide Klemmen gleichzeitig an, wenn das Gerät in Betrieb ist.

Ziehen Sie den Netzstecker aus der Netzsteck-dose, bevor Sie das Ladekabel mit der Batterie verbinden, trennen oder wenn Sie das Gerät nicht mehr benutzen.

Entfernen Sie das Gerät und das Polanschlusskabel mit Klemmen von der Batterie, bevor Sie mit Ihrem Fahrzeug fahren.

Wenn Sie das Polanschlusskabel mit Ringösen verwenden, kann dies dauerhaft an der Batterie verbleiben. Stecken Sie die Schutzkappe auf und befestigen Sie das Kabel so, dass es nicht mit beweglichen Teilen in Berührung kommt.

Ziehen Sie das Kabel nur am Stecker aus der Netzsteckdose. Das Kabel kann beschädigt werden.

Verwenden Sie kein beschädigtes Gerät. Beschädigungen des Netzkabels, des Geräts oder des Ladekabels erhöhen das Risiko eines Stromschlags.

Versuchen Sie nicht das Gerät auseinander zu bauen oder es zu reparieren. Lassen Sie ein defektes Gerät oder ein beschädigtes Netzkabel umgehend von einer Fachwerkstatt reparieren oder ersetzen.

Kurzschlussgefahr! Achten Sie darauf, dass sich die beiden Klemmen der Polanschlusskabel nicht berühren, wenn der Netzstecker in die Netzsteck-dose eingesteckt ist. Achten Sie auch darauf, dass die Klemmen und auch die Batteriepole nicht durch leitfähige Objekte (z. B. Werkzeug) verbunden werden.

Verwenden Sie das Kabel niemals, um das Gerät zu tragen oder zu ziehen.

Verletzungsgefahr

Versuchen Sie niemals, nicht wiederaufladbare, beschädigte oder gefrorene Batterien aufzuladen.

Verwenden Sie das Ladegerät nicht für das Aufladen von Trockenzellenbatterien. Diese können platzen und zur Verletzung von Personen und zu Sachbeschädigung führen.

Beachten Sie vor der Verwendung des Geräts die Bedienungsanleitung und alle Sicherheitsanweisungen der aufzuladenden Batterie und des Fahrzeugs.

Beschädigungsgefahr

Platzieren Sie das Gerät niemals über oder in Nähe der zu ladenden Batterie. Gase aus der Batterie können das Gerät beschädigen. Stellen Sie das Ladegerät so weit entfernt von der Batterie auf, wie es die Anschlusskabel zulassen.

Betreiben Sie das Gerät niemals, wenn es heruntergefallen ist oder anderweitig beschädigt wurde.

PRODUKTÜBERSICHT

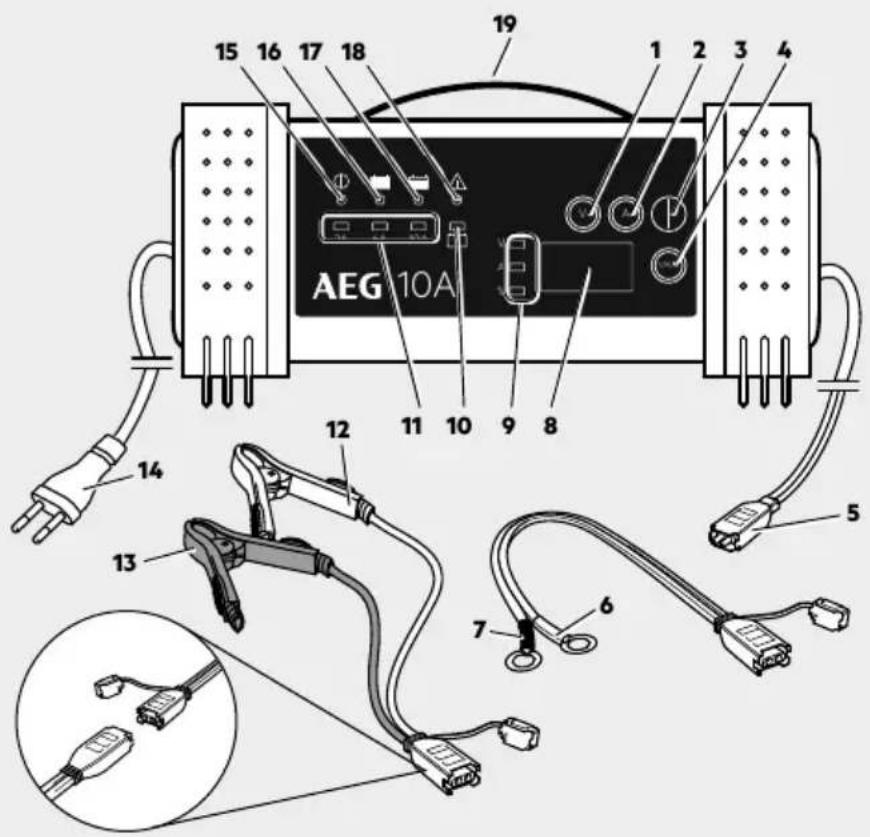

15 16 17 18 19 1 2 3 4 AEG 10A 12 11 10 9 8 14 13 7 6 5

Nr.	Bezeichnung Funktion
1	Taste 12 V / 24 V	zur Spannungswahl.Anzeige im Display (12 P oder 24 P) entsprechend der Auswahl.
2	Taste 2 A / 10 A / 20 A	zur Auswahl des Ladestroms.Anzeige mit der entsprechenden LED (siehe Pos. 11).
3	Taste START / STOP	zum Starten und Stoppen des Ladevorgangs und zum Starten und Stoppen der Funktion Stromversorgung.
4	Taste „V / A / %“ zum Umschalten der Parameter	im Display (nur im Lademodus).
5	Komfort-Steckanschluss
6	Polanschlusskabel (+) mit Ringanschluss (rot)
7	Polanschlusskabel (-) mit Ringanschluss (schwarz)
8	Display zur Anzeige der Parameter.
9	LED (rot) V / A / %	Anzeige des ausgewählten Ladeparameters (nur im Lademodus).Umschaltbar über Taste (4).
10	LED (rot) Bad Battery leuchtet, wenn Batteriespannung zwischen 0,5 V - 1,5 V.
11	LED (rot) 2 A / 6 A / 10 A	Anzeige des ausgewählten Ladestroms (nur im Lademodus).Umschaltbar über Taste (2).
12	Polanschlusskabel (+)mit Klemme (rot)	Zum Anschluss des Ladegeräts an die Batterie (+ Pol)
13	Polanschlusskabel (-)mit Klemme (schwarz)	Zum Anschluss des Ladegeräts an die Batterie (- Pol)
14	Netzkabel mit Netzstecker zur Spannungsversorgung.
15	1 LED Power leuchtet, wenn Netzkabel eingesteckt ist.
16	LED Full leuchtet, wenn Batterie voll geladen ist.
17	LED Charge leuchtet, während des Ladevorgangs.
18	LED Error	leuchtet, bei falschem Anschluss.Gleichzeitig ertönt ein Signalton.
19	Griff zum Tragen des Ladegeräts.

Funktionen

Das Ladegerät ist mit einem Mikroprozessor (MCU - Micro-Computer-Unit) ausgerüstet und besitzt vollautomatische Lade-, Diagnose-, Rettungs- und Wartungsfunktionen. Nach der Auswahl des angeschlossenen Batterietyps (12 V oder 24 V) erkennt das Ladegerät die Batteriekapazität und den Batteriezustand und berechnet daraus die benötigten La-deparameter (Ladespannung, Ladestrom). Dadurch wird ein effizientes und sicheres Laden ermöglicht. Wird eine falsche Batteriespannung eingestellt, oder die Batterie ist defekt, findet kein Ladevorgang statt und die LED „Error“ (18) leuchtet (siehe auch „Fehlersuche“).

Durch die Funktion „Erhaltungsladung“ kann das Ladegerät dauerhaft angeschlossen bleiben. Der volle Ladezustand bleibt dabei erhalten.

Durch die Funktion „Stromversorgung“ kann das Ladegerät einen Überbrückungsstrom zur Verfügung stellen. Während eines Batteriewechsels versorgt das Ladegerät das Fahrzeug mit Strom und es gehen keine Daten verloren.

Die Funktion „automatischer Temperaturausgleich“ misst die Umgebungstemperatur und passt die Ladephasen der Umgebungstemperatur an.

BEDIENUNG

Vor dem Gebrauch

Warnung!

Stellen Sie vor Gebrauch des Geräts sicher, dass Sie die Bedienungsanleitung der Batterie sowie des Fahrzeugs gelesen und alle Sicherheitshinweise verstanden haben.

Verwenden Sie eine Schutzbrille und säurefeste Schutzhandschuhe.

Sorgen Sie für eine ausreichende Belüftung.

Reinigen Sie die Batteriepole. Wenn die Batterie über abnehmbare Entlüftungskappen verfügt, füllen Sie jede Batteriezelle bis zu dem vom Batteriehersteller empfohlenen Pegel mit destilliertem Wasser auf. Überfüllen Sie die Zellen nicht.

Gerät anschließen

AEG 10A

1. Verbinden Sie das erforderliche Polanschlusskabel (mit Ringanschlüssen oder mit Klemmen) mit dem Komfort-Steckanschluss (5) am Ladegerät.
2. Schließen Sie das rote (+) Polanschlusskabel am positiven Pol der Batterie an.
3. Schließen Sie das schwarze (-) Polanschlusskabel am negativen Pol der Batterie an.

Hinweis:

Das schwarze Polanschlusskabel kann auch an die Fahrzeug-Karosserie angeschlossen werden (Beachten Sie dabei die Bedienungsanleitung des Fahrzeugs!). Stellen Sie sicher, dass beide Klemmen guten Kontakt haben und fest sitzen.

1. Stecken Sie den Netzstecker des Ladegeräts in eine 230 V-Netzsteckdose.

Die LED „Power“ (15) leuchtet.

1. Stellen Sie vor Ladebeginn sicher, dass die am Ladegerät eingestellte Ladespannung (12 V /24 V) der angeschlossene Batterie entspricht. Eine zu hoch eingestellte Ladespannung kann zu Beschädigung/Zerstörung der angeschlossenen Batterie führen.

Ladevorgang starten

1. Wählen Sie durch wiederholtes Drücken der Taste „12 V / 24 V“ (1) den gewünschten Lademodus 12 V oder 24 V aus. Die Auswahl wird Ihnen im Display angezeigt.
2. Wählen Sie durch wiederholtes Drücken der Taste „2 A / 6 A / 10 A“ (2) den gewünschten Ladestrom.
3. Starten Sie den Ladevorgang durch Drücken der Taste „START / STOP“ (3).

Der Ladervorgang beginnt. Die LED „Charge“ (17) leuchtet.

Wenn die Batterie falsch angeschlossen ist, leuchtet die LED „Error“ (18). In diesem Fall das Ladegerät ausstecken und die Batterie sowie den korrekten Anschluss prüfen (siehe auch „Fehlersuche“).

Wenn die Batterie als defekt erkannt wird, leuchtet die LED „Bad Battery“ (10).

Wenn die Batterie vollständig aufgeladen ist, leuchtet die LED „Full“ (16) und die LED „Charge“ (17) erlischt.

Hinweis:

Wenn die Batterie vollständig geladen ist, schaltet das Ladegerät auf Erhaltungsladung, um den Ladezustand zu erhalten und die Batterie vor Überladung zu schützen.

Umschaltung der Anzeige

Während des Ladevorgangs können Sie durch wiederholtes Drücken der Taste „V / A / %“ (4) folgende Parameter anzeigen:

∀ = Ladespannung
▲ = Ladestrom
%= Ladezustand der Batterie

Vor dem Ladevorgang kann nur die aktuelle Batteriespannung und nach dem Ladevorgang nur der Ladezustand der Batterie angezeigt werden.

Überbrückungsstrom (Power Supply)

Während eines Batteriewechsels versorgt das Ladegerät das Fahrzeug mit Strom (13,6 V±0,3 V, 7 A±1 A) und es gehen keine Daten verloren.

1. Schließen Sie das Ladegerät an den Batterieanschluss an.
2. Stecken Sie den Netzstecker des Ladegeräts in eine 230 V-Netzsteckdose.
3. Drücken Sie 5 Sekunden die Taste „START / STOP“ (3).

Die LED „Power“ (15) blinkt. Im Diplay wird eine Spannung von 13,6 V angezeigt.

1. Entfernen Sie die Batterie.
2. Setzen Sie eine neue Batterie ein.
3. Schalten Sie durch Drücken der Taste „START / STOP“ (3) die Funktion Überbrückungsstom wieder aus.
4. Ziehen Sie den Netzstecker aus der 230 V-Netzsteckdose.
5. Trennen Sie das Ladegerät vom Batterieanschluss.

Automatischer Temperaturausgleich

Umgebungstemperatur±2°C	12 V±0,25 V	24 V±0,25 V
≤ 7,5 °C 15,25 V	30,5 V
7,5°C - 12,49 °C 15,1 V	30,2 V
12,5 °C - 17,49°C 14,95 V	29,9 V
17,5°C - 22,49 °C 14,8 V	29,6 V
22,5 °C - 27,49°C 14,65 V	29,3 V
27,5 °C - 32,49 °C 14,5 V	29,0 V
≥ 32,5 °C 14,35 V	28,7 V

Ladedauer in Stunden (ca.)

Modell	LT10
Ladestrom (max.)Batterie-größe	2 A12 V / 24 V	6 A12 V / 24 V	10 A12 V
10 Ah	7 h	2 h	1,5 h
25 Ah	17 h	6 h	3 h
50 Ah	33 h	11 h	7 h
75 Ah	49 h	16 h	10 h
100 Ah	65 h	21 h	13 h
125 Ah	82 h	26 h	16 h
150 Ah	98 h	32 h	19 h
200 Ah	130 h	42 h	25 h

Ladevorgang beenden und Ladegerät trennen

1. Beenden Sie den Ladevorgang durch Drücken der Taste „START / STOP“ (3).
2. Ziehen Sie immer zuerst den Netzstecker aus der 230 V-Netzsteckdose.
3. Trennen Sie das schwarze (-) Polanschlusskabel vom negativen Pol der Batterie ab.
4. Trennen Sie das rote (+) Polanschlusskabel vom positiven Pol der Batterie ab.

LADEPHASEN

Das Prinzip des Ladevorgangs wird ausgehend von einer 12 V-Batterie erklärt.

Diagnose

Diagnosefunktion, bei der automatisch der Batteriestatus überprüft und die Spannung erkannt wird.

Spannung Funktion
0 V bis 1,5 V LED „Error“ (18) leuchtet.Batterie defekt.
1,5 V bis 12 V Ladevorgang startet.
12 V bis 13 V Erhaltungsladung startet.
14,6 V Batterie	voll geladen. LED „Full“(16) leuchtet.
>15 V LED „Error“ (18) leuchtet.

Schritt 1: Zustandsprüfung

Das Ladegerät prüft den Batteriezustand und berechnet die benötigten Ladeparameter.

Schritt 2: Desulfatierung (Rettung)

Das Ladegerät kann die meisten verbrauchten Batterien mit Spannungen bis minimal 1,5 ±0,5 V retten.

Durch die Sicherheitsschaltung beginnt das Ladegerät nicht mit dem Ladevorgang, wenn die Spannung unter 1,5 ± 0,5 V liegt.

In Spannungsbereich von 1,5 ± 0,5 V bis 10,5 ± 0,5 V initiiert das Ladegerät einen Impulsladungsvorgang.

-alls die Spannung über 10,5 ± 0,5 V ansteigt, wechselt das Ladegerät auf den vorher gewählten normalen Lademodus, der das Aufladen schneller und sicherer durchführt.

Schritt 3: Vorladung

Die Batterie wird mit geringem Ladestrom schonend geladen, um die Batterie in einen ladefähigen Zustand zurückzubringen.

Schritt 4: Softstart

Die Batterie wird mit geringem Ladestrom schonend geladen.

Schritt 5: Hauptladung mit konstantem Strom

Die Batterie wird mit konstantem Ladestrom schnell und sicher geladen.

Schritt 6: Hauptladung mit konstanter Spannung

Die Batterie wird bei konstanter Ladeschlussspannung geladen bis kein Ladestrom mehr fließt.

Schritt 7: Analyse

Nachdem die Batterie voll geladen ist, wird der Ladevorgang beendet.

Schritt 8: Ausgleichsladung

Falls die Batterie innerhalb 2 Minuten auf bis zu 12,8 V abfällt, startet ein erneuter Ladevorgang.

Schritt 9: Erhaltungsladung

Das Ladegerät überwacht die Batteriespannung. Sobald die Batterie unter 12,8 V abfällt, gibt das Ladegerät einen Ladeimpuls ab. Die Batterie wird so auf dem höchst möglichen Ladeniveau gehalten.

SICHERHEITSFUNKTIONEN

Das Ladegerät ist mit folgenden Schutzeinrichtungen versehen, um Beschädigungen des Ladegeräts und der Batterie oder des Fahrzeugs zu vermeiden:

Kurzschluss (defekte Batterie)

Falschanschluss (Anschluss mit umgekehrter Polarität)

Funkenbildung

Überhitzung

Überstrom

überladung

FEHLERSUCHE

Fehler/Problem Mögliche	Ursache Abhilfe
LED „Bad Battery“ (10) leuchtet	Defekte Batterie Batterie von einer Fachwerkstattprüfen lassen.Batterie erneuern.
LED „Error“ (18) leuchtet Ba	Batterie falsch angeschlossen. Ladegerät ausstecken und die An-schlüsse kontrollieren.
	Falsche Batteriespannung(12 V / 24 V) gewählt.	Ladegerät ausstecken und warten, bis die LEDs nicht mehr leuchten. Dann das Ladegerät wieder einstecken und die korrekte Batteriespannung einstellen.
Batterie lässt sich nicht laden	Keine Netzspannung vorhanden,Ladegerät nicht eingesteckt.	Sicherstellen, dass das Ladegerät in eine 230 V-Netzsteckdose einge-steckt ist und die LED „Power“ (15) leuchtet. Evtl. auch Batterie defekt
Lange Ladedauer Bei sehr niedrigen Temperaturen (un-ter 0 °C) wird nur mit sehr geringem Ladestrom geladen. Dadurch ver-längert sich die Ladedauer. Erwärmt sich die Batterie, wird der Ladestrom entsprechend angepasst.		Batterie unter normalen Bedingungen laden.Explosionsgefahr!Keine gefrorene Batterie laden.
		Zu große Batteriekapazität für das verwendete Ladegerät.
Batteriespannung zu niedrig	Batterie nicht lange genug geladen. Sicherstellen, dass die Batterie lange genug geladen wurde.

REINIGUNG, PFLEGE UND WARTUNG

Reinigen Sie die Batterieklemmen jedes Mal nach Beendigung des Ladevorgangs. Wischen Sie, um Korrosion zu vermeiden, jegliche Batterieflüssigkeit ab, die eventuell mit den Batterieklemmen in Kontakt gekommen ist.

Rollen Sie die Kabel ordentlich auf, wenn Sie das Gerät lagern. Das hilft, versehentliche Beschädigungen der Kabel und des Geräts zu vermeiden.

Reinigen Sie das Gerät mit einem weichen Tuch.

Bagern Sie das Gerät an einem sauberen und trockenen Ort.

Service

Sollten Sie trotz Studiums dieser Bedienungsanleitung noch Fragen zur Inbetriebnahme oder Bedienung haben, oder sollte wider Erwarten ein Problem auftreten, setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung.

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Über Entsorgungsmöglichkeiten für Elektronik-Altgeräte informieren Sie sich bei Ihrer Gemeinde- oder Stadtverwaltung.

Abbildungen können geringfügig vom Produkt abweichen. Änderungen, die dem technischen Fortschritt dienen, vorbehalten. Dekoration nicht enthalten.

TABLE OF CONTENTS

Introduction....18

Normal use....19

Contents....19

Technical data ....19

Safety 20

Product Overview....22

Functions....23

Operation 24

Before use....24

MTS MarkenTechnikService GmbH & Co. KG

Benzstr. 1 • D-76185 Karlsruhe

SPA SystemPartner GmbH & Co.

Industriestr. 31· CH-8112 Otelfingen

SPA Systems s.r.o.

Pod Višňovkou 1661/37· 140 00 Praha 4 - Krč, CZ

Stand der Informationen: 05/2017

EAN: 4038373970244
