MANUALE UTENTE LD4 AEG

IT Manuale d'istruzioni Caricabatterie con microprocessore

Leggere attentamente le istruzione i seguire tutti i consigli e gli avvisi prima di utilizzare il prodotto.

CZ - Strana 59

Descrizione del prodotto 52

Funzioni....53

Uso 53

Prima dell'uso....53

Collegamento del dispositivo 54

Avvio del processo di ricarica 54

Illuminazione display....54

Quando la ricarica è ultimata, scollegare il caricabatterie .... 54

Fasi di carica....55

Funzioni di sicurezza....55

Ricerca guasti 56

Pulizia, manutenzione e riparazioni....57

Assistenza....57

Smaltimento....57

INTRODUZIONE

Spiegazione dei simboli e dei termini di avvertenza che vengono utilizzati in queste istruzioni per l'uso e/o sull'apparecchio:

Attenersi a queste istruzioni per l'uso quando viene utilizzato l'apparecchio.

Pericolo di vita e di incidenti per i bambini!

Rispettare le istruzioni e le avvertenze per la sicurezza!

Pericolo di folgorazione!

Utilizzare il dispositivo esclusivamente in ambienti non soggetti agli agenti atmosferici!

Alloggiamento isolato (classe di protezione II)

Smaltimento ecocompatibile della confezione e del dispositivo!

Indossare gli occhiali di protezione

Indossare i guanti di protezione

IP65

Resistente a polvere e getti d'acqua

Pericolo!

Pericolo di vita o di lesioni molto gravi

Avvertenza!

Gravi lesioni, possibile pericolo di vita

Attenzione!

Lesioni di lieve o media entità

Cautela!

Pericolo di danni alle cose.

Nota:

In questo istruzioni per l'uso si farà riferimento al caricabatterie anche con il termine apparecchio.

Queste istruzioni per l'uso valgono per i seguenti prodotti:

Garicabatterie con microprocessore 4 A
Caricabatterie con microprocessore 6 A
Caricabatterie con microprocessore 8 A

Uso conforme

Questo caricabatterie è adatto per ricaricare le batterie piombo-acido aperte e molti accumulatori (batterie) piombo-acido chiusi che non necessitano manutenzione, quali i tipi impiegati su auto, navi, autocarri e altri veicoli, ad esempio:

batterie WET, batterie piombo-acido (elettrolita liquido)
batterie piombo-acido che non necessitano manutenzione (MF)
batterie gel (elettrolita in gel)
FB (enhanced flooded battery)
batterie AGM (elettrolita in matrice di fibre di vetro)
batterie piombo-acido che non necessitano manutenzione (MF)

L'apparecchio può essere collegato con i morsetti direttamente alla batteria.

L'apparecchio non è stato previsto per caricare altri tipi di batterie al di fuori di quelle precedentemente indicate.

Questo apparecchio non è concepito per essere usato da persone (compresi bambini) con limitate capacità fisiche, sensoriali o mentali o senza sufficiente esperienza e/o che non hanno le nozioni necessarie. Controllare i bambini per assicurarsi che non giochi con l'apparecchio.

L'apparecchio non è destinato all'uso commerciale.

Ogni altro uso o modifica del dispositivo è considerato improprio e può causare pericoli. Il produttore è esonerato da qualunque responsabilità per danni derivanti da un uso improprio del dispositivo.

Prima della messa in esercizio informarsi bene sul corretto utilizzo dell'apparecchio. Leggere con attenzione le seguenti istruzioni per l'uso. Conservarle in buono stato. In caso di consegna a terzi dell'apparecchio, assicurarsi di fornire anche le istruzioni.

Fornitura

Controllare la fornitura subito dopo averla aperta. Controllare se il dispositivo o i pezzi sono dann-eggiati. Non utilizzare l'apparecchio o pezzi guasti.

Caricabatterie con microprocessore 4 A o 6 A o 8 A
Cavo collegamento polo con morsetti
istruzioni per l'uso

Disponibili come accessori per l'attacco comfort:

Gavo collegamento polo con occhielli
cavo collegamento batteria per presa di bordo
Prolunga / cavo di ricarica 2 m

Consegnare la documentazione completa agli altri utenti!

Dati tecnici

Modello 4 A 6 A 8 A
Codice articolo 10616 10617 10618
Potenza assorbita	230 V AC50 Hz	230 V AC50 Hz	230 V AC50 Hz
Corrente in entrata max. 0,45 A	max. 0,65 A max. 0,85 A
Tensione di carica (max.)	6 V: 7,4 V12 V: 14,7 V	6 V: 7,4 V12 V: 14,7 V	12 V: 14,7 V24 V: 28,4 V
Corrente di carica +/-10%	6 V: 2 A12 V: 4 A	6 V: 3 A12 V: 6 A	12 V: 8 A24 V: 4 A
Capacità batteriaraccomandata	6 V: a 40 Ah12 V: a 80 Ah	6 V: a 50 Ah12 V: a 110 Ah	12 V: a 150 Ah24 V: a 70 Ah
Capacità batteria raccomandata (24 h comfort)	74 Ah 92 Ah 129 Ah
Capacità batteria raccomandata per il mantenimento	130 Ah 160 Ah 225 Ah
Temperatura ambiente -20 °C a +40 °C
Tipo di batterie Batterie piombo-acido (WET, MF, EFB, AGM e GEL)
Protezione alloggiamento IP 65

SICUREZZA

Indicationi di sicurezza generali

Leggere tutte le avvertenze e le indicazioni in materia di sicurezza. Un'eventuale inosservanza delle avvertenze e delle indicazioni in materia di sicurezza possono provocare folgorazione, incendi e/o lesioni gravi. Conservare tutte le avvertenze e le indicazioni in materia di sicurezza per il futuro.

Si consiglia di allegare l'intera documentazione anche agli altri utenti che usufruiranno del prodotto o cederla ai nuovi proprietari del dispositivo!

Attenzione!

Pericolo di vita e di incidenti per i bambini piccol i! Non lasciare mai il materiale d'imballaggio in mano a bambini senza la supervisione di un adulto. Non permettere ai bambini di giocare con i cavi - pericolo di strangolamento! Non permettere ai bambini di giocare con i componenti di montaggio e fissaggio poiché questi potrebbero venire ingeriti causando soffocamento.

Il produttore non è da considerarsi responsabile per danni causati da:

Collegamento e/o uso non conforme.

Sforzi esterni, danni all'apparecchio e/o a parti dell'apparecchio dovuti ad interventi meccanici o sovraccarico.

Qualsiasi tentativo di modificare l'apparecchio.

Uso dell'apparecchio per scopi che non sono descritti nelle presenti istruzioni per l'uso.

Danni dovuti ad un uso non previsto e/o non conforme e/o batterie difettose.

Umidità e/o aerazione insufficiente.

Apertura non autorizzata dell'apparecchio.

In tali casi la garanzia decade.

Pericolo di corrosione!

Le batterie contengono acido dannoso per gli occhi e per la pelle. Durante il processo di ricarica vengono emessi gas e vapori dannosi per la salute.

Evitare qualsiasi contatto con gli acidi corrosivi della batteria. In caso di contatto con gli acidi della batteria lavare subito con abbondante acqua corrente la parte del corpo e gli oggetti interessati. Se gli occhi entrano in contatto con gli acidi della batteria lavarli subito con abbondante acqua corrente per alcuni minuti. Rivolgersi a un medico.

Utilizzare sempre occhiali protettivi e guanti antiacido. Proteggere i vestiti, ad es. con un grembiule.

Non rovesicare la batteria, perché gli acidi potrebbero fuoriuscire.

Accertarsi che ci sia sempre un'aerazione sufficiente.

Non inalare i gas e i vapori derivanti.

Pericolo d'esplosione e d'incendio!

Durante la ricarica della batteria può prodursi gas tonante (ossigeno e idrogeno in forma gassosa). Il contatto con fiamme libere (scintille, calore, ecc.) provoca esplosioni.

Non caricare mai la batteria in prossimità di fiamme libere o luoghi in cui può verificarsi la formazione di scintille.

Accertarsi che ci sia sempre un'aerazione sufficiente.

Per evitare danni al dispositivo, accertarsi che la tensione di rete corrisponda a quella d'ingresso del dispositivo (230 V CA)

Attaccare e staccare i cavi di collegamento della batteria soltanto quando il caricabatterie non è collegato alla presa di alimentazione.

Durante il processo di ricarica non coprire il caricabatterie, perché questo potrebbe subire danni causati dall'eccessivo surriscaldamento.

Sospendere immediatamente l'utilizzo del dispositivo, nel caso in cui sia visibile del fumo o sia presente un odore insolito.

Non utilizzare il dispositivo in locali in cui si trovano materiali esplosivi o infiammabili (ad esempio benzina o solventi).

Pericolo di folgorazione!

▶caricabatterie possono condizionare il funzionamento di impianti elettronici, quali ad esempio i pacemaker, e quindi essere pericolosi per le persone che li portano.

Accertarsi sempre di conservarlo in un luogo asciutto e sicuro. La penetrazione di acqua nei dispositivi elettrici accresce il pericolo di folgorazione.

Assicurarsi che tutte le spine e i cavi siano privi di umidità. Non collegare mai il dispositivo alla rete elettrica con mani umide o bagnate.

Non afferrare mai entrambi i morsetti di collegamento quando il dispositivo è in funzione.

Togliere la spina dalla presa di corrente, prima di connettere/sconnettere il cavo di carica alla batteria o nel caso in cui l'apparecchio non venga più utilizzato.

Rimuovere tutti i cavi del dispositivo dalla batteria prima di avviare il veicolo.

Per scollegare il cavo dalla presa tirarlo esclusivamente dalla spina. Altrimenti il cavo potrebbe dann-eggiarsi.

Non utilizzare apparecchi dann-eggiati. Danneggiamenti del cavo di alimentazione, dell'apparecchio o del cavo di carica aumentano il rischio di folgorazione.

Non cercate di smontare o riparare l'apparecchio. Fate subito sostituire o riparare l'apparecchio difettoso o un cavo danneggiato in un'o icina specializzata.

Pericolo di cortocircuito! Prestare attenzione a che i due morsetti batteria del cavo di carica non si tocchino quando la spina viene inserita nella presa di corrente. Accertarsi inoltre che i morsetti e i poli della batteria non siano a contatto con oggetti conduttori (ad esempio attrezzi).

Non utilizzare mai l'apparecchio per spostare o trascinare l'apparecchio.

Pericolo di lesioni!

Non cercare di caricate batterie danneggiate, non ricaricabili o congelate.

Non utilizzare il caricabatterie per caricare batterie a celle secche Queste potrebbero o scoppiare e causare lesioni a persone o danni a cose.

Prima dell'utilizzo dell'apparecchio leggere le istruzioni per l'uso e tutte le istruzioni di sicurezza delle batterie da caricare e del veicolo.

Pericolo di danneggiamento!

Non posizionarlo mai su o in vicinanza di batterie in ricarica. I gas prodotti dalla batteria possono danneggiare il dispositivo. I gas emessi dalla batteria potrebbero corrodere e danneggiare l'apparecchio Posizionare il caricabatterie tanto lontano dalle batterie quanto lo permette il cavo di collegamento.

Non mettere mai in funzione il dispositivo nel caso in cui fosse caduto per terra o risultasse danneggiato in altro modo. Portarlo da un elettricista quali cato per un controllo ed una riparazione.

DESCRIZIONE DEL PRODOTTO

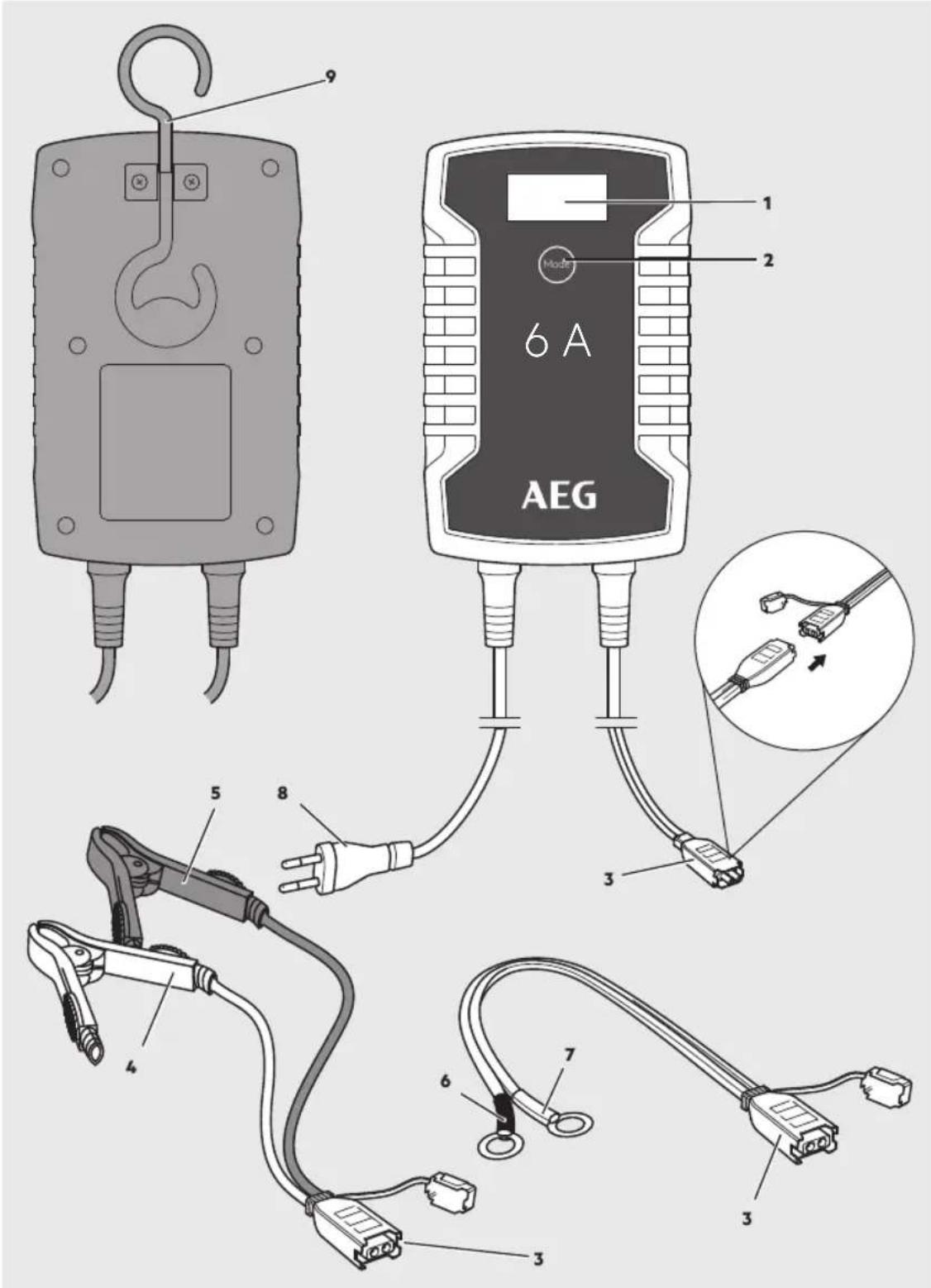

1 2 6 A AEG 3 5 8 4 6 7 3

Nr.	Denominazione
1	Display
2 „Mode“-Taste
3	Attacco a spina comfort
4	Cavo collegamento polo (+) con morsetto (rosso)
5	Cavo collegamento polo (-) con morsetto (nero)
6	Cavo collegamento polo (-) con attacco a occhiello (nero)
7	Cavo collegamento polo (+) con attacco a occhi-ello (rosso)
8	Cavo di rete con spina
9	Possibilità di appendere il dispositivo

Funzioni

Questo caricabatterie è provvisto di un microprocessore (MCU - Micro-Computer-Unit) e di funzioni interamente automatiche di ricarica, diagnosi, recupero e manutenzione. Dopo aver selezionato il tipo di batteria collegata (6 V, 12 V o 24 V) il caricabatterie riconosce la capacità e lo stato della batteria e determina i parametri di ricarica necessari (tensione di ricarica, corrente di ricarica). In questo modo il processo di ricarica si svolgerà in modo efficiente e sicuro. Se viene selezionata una modalità di ricarica non adatta o se la batteria è difettosa, la ricarica non avverrà. Il caricabatterie visualizzerà una segnalazione di errore.

Dopo un'interruzione di corrente, il caricabatterie si riaccende automaticamente e riprende il suo funzionamento nell'ultima modalità di carica selezionata.

Grazie alla funzione “carica di mantenimento”, il caricabatterie può rimanere collegato di continuo. La batteria è monitorata di continuo e, quando necessario, viene attivata la modalità di ricarica.

USO

Prima dell'uso

Avvertenza!

Prima di utilizzare il dispositivo assicurarsi di aver letto con attenzione le istruzioni relative alla batteria e al veicolo e di aver compreso le avvertenze per la sicurezza.

Utilizzare sempre occhiali protettivi e guanti antiacido.

Accertarsi che si sia sempre un'aerazione sufficiente.

Assicurarsi che i poli della batteria siano puliti. Se la batteria non dispone di coperchi di ventilazione, riempire ogni cella della batteria con acqua distillata fino al livello consigliato dal produttore. Non sovraccaricare le celle.

Prima dell'uso, quando bisogna staccare la batteria dal veicolo, allontanate sempre dalla batteria prima il collegamento messo a terra. Assicuratevi che tutte le altre utenze nel veicolo siano spente.

Se la batteria non è dotata di coperchi di ventilazione, attenersi alle indicazioni del produttore per quanto riguarda il processo di carica e la velocità massima di carica.

Collegamento del dispositivo

Avvertenza!

Quando si collega il dispositivo a una batteria, prestare sempre molta attenzione alla corretta polarità e al giusto posizionamento dei morsetti. Cercare di evitare un cortocircuito dovuto al contatto dei morsetti.

1. Collegare il cavo di collegamento polo necessario (con attacchi a occhiello o morsetti) all'attacco a spina comfort (3) nel caricabatterie.
2. Collegare il morsetto rosso (+) al polo (+) della batteria.
3. Collegare il morsetto nero (-) al polo (-) della batteria.

Nota:

quando la batteria è completamente carica, il dispositivo passa alla carica di mantenimento per mantenere appunto la carica e proteggere la batteria da un'alimentazione eccessiva.

Avvertenza!

Pericolo di incendio e folgorazione! Collegare il caricabatterie alla presa di rete da 230 V, se possibile, senza usare prolunghe. In casi eccezionali utilizzare una prolunga da 230 V il più possibile corta, integra e completamente srotolata.

1. Inserire la spina del caricabatterie in una presa 230 V.

Se il caricabatterie è collegato correttamente, viene visualizzato lo stato iniziale (modalità di stand-by). In questa modalità il caricabatterie si resetta in modo automatico alle impostazioni di base.

Se viene rilevata una batteria difettosa oppure se i poli non sono collegati correttamente, si illumina la spia di segnalazione errore. (Er 1). In tali casi, staccare il caricabatterie e la batteria e verificare che il collegamento sia avvenuto correttamente (vedi anche “Ricerca degli errori”).

6 A AEG

Nota:

Viene riconosciuta una batteria difettosa quando la tensione batteria è inferiore a 3,0 V (batteria 6 V o batteria 12 V). Far verificare la batteria presso un centro specializzato.

Avvio del processo di ricarica

1. Premendo ripetutamente il tasto „Mode“ (2) selezionare la modalità di ricarica desiderata 6 V, 12 V o 24 V.
2. Il processo di ricarica inizia in modo automatico.

Nota:

se è stata selezionata una modalità di ricarica non corretta, verrà visualizzata una segnalazione di errore (Err). In questi casi, staccare il caricatore dalla batteria, attendere un poco e ricollegarlo.

Nota:

Durante il processo di ricarica, i rettangolini dentro il simbolo della batteria lampeggiano indicando lo stato di carica.
Quando la batteria è completamente carica, si illuminano tutti i rettangolini del simbolo batteria.
noltre, sul display viene visualizzata anche la tensione batteria effettiva.
• quando la batteria è completamente carica, il dispositivo passa alla carica di mantenimento per mantenere appunto la carica e proteggere la batteria da un'alimentazione eccessiva.

Illuminazione display

Premere il tasto "Mode" (2).

Durante la ricarica l'illuminazione del display si spegne automaticamente dopo circa 30 secondi.

Premendo il tasto MODE è possibile in qualsiasi momento riattivare l'illuminazione per circa 30 secondi.

Quando la ricarica è ultimata, scollegare il caricabatterie

1. Staccare sempre prima la spina dalla presa a corrente alternata 230 V.
2. Staccare quindi il morsetto nero (-) dal polo (-) della batteria o dalla carrozzeria del veicolo.
3. Staccare il morsetto rosso (+) dal polo (+) della batteria.

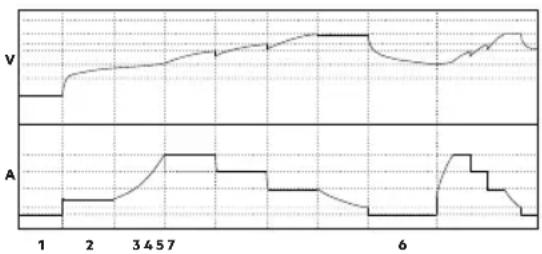

FASI DI CARICA

Il principio del processo di ricarica è spiegato con una batteria da 12 V.

Passo 1: verifica dello stato

Il caricabatterie verifica lo stato della batteria e calcola i parametri di ricarica necessari.

Passo 2: precarica

La batteria viene caricata con una corrente ridotta in modo da riportarla a uno stato idoneo alla carica.

Passo 3: soft start

La batteria viene caricata con una corrente ridotta.

Passo 4: Ricarica principale a corrente costante

La batteria viene ricaricata a corrente costante in modo rapido e sicuro.

Passo 5: Ricarica principale a tensione costante

La batteria viene ricaricata a una tensione finale costante fino a quando non c'è più corrente di ricarica.

Passo 6: Monitoraggio

Quando la batteria è completamente carica, il processo di ricarica si conclude.

Passo 7: carica di mantenimento

Il caricabatterie monitora la capacità della batteria. Se la batteria va al di sotto di 12,8 V il caricabatterie attiva un impulso di carica. La batteria viene così mantenuta al livello di carica più elevato possibile.

FUNZIONI DI SICUREZZA

Per evitare danni al caricatore e alla batteria, il caricatore spegne il proprio sistema elettronico e resetta il sistema riportandolo alle impostazioni di base in caso di

corto circuito
collegamento errato
circuito aperto
collegamento a polarità inversa
*ensione batteria inferiore a 3,0 V ±0,5 V

Il caricabatterie resta in modalità di stand-by e la spia di segnalazione errore nel display si illumina.

Se, durante il processo di carica, il caricatore si scalda eccessivamente o la temperatura ambiente è troppo elevata, la potenza erogata viene automaticamente ridotta. Il caricatore continua con la carica di biberonaggio e inizia automaticamente ad aumentare la potenza quando la temperatura diminuisce.

RICERCA GUASTI

Guasto / problema Possibili cause Soluzione
Messaggio di errore (Er 1) Batteria difettosa:la tensione batteria è inferiore a 1,5 V o superiore a 0,5 VLa tensione è inferiore a 5 V in una batteria da 6 V oppure a 11 V in una batteria da 12 V, dopo che la batteria è stata ricaricata per 4 minutidopo la ricarica completa la tensione batteria resta per 2 minuti sotto i 6 Vo i 12 Vnell'arco di 24 h la ricarica completa è impossibile.		Far verificare la batteria presso un centro specializzato.Rinnovare la batteria.
Messaggio di errore (Er 2) Si è selezionata la tensione batteria(6 V/12 V/24 V) errata		Staccare il caricabatterie e verificare i collegamenti.
La batteria non si ricarica Non c'è tensione di rete, il caricabatterie non è collegato.		Assicurarsi che il caricabatterie sia collegato a una presa da 230 V e il display si illumini. Potrebbe trattarsi anche di un difetto della batteria
Lunga durata della ricarica A temperature molto basse (inferiori a 0 °C) la ricarica avviene con una corrente minima. Tale condizione allunga la durata della ricarica. Se la batteria si riscalda la corrente di carica viene adeguata di conseguenza.		Ricaricare la batteria in condizioni normali.Pericolo di esplosione!Non ricaricare batterie congelate.
Tensione batteria troppo bassa	Batteria non ricaricata per un tempo sufficiente.	Assicurarsi che la batteria venga ricaricata per un periodo di tempo sufficiente.

PULIZIA, MANUTENZIONE E RIPARAZIONI

Bulire sempre i morsetti dopo il processo di carica. Per evitare corrosioni pulire ogni liquido della batteria che sia entrato a contatto con i morsetti.
Avvolgere con cura i cavi dell'apparecchio prima di riporlo. Ciò aiuta ad evitare danneggiamenti accidentali ai cavi dell'apparecchio.
Bulire il prodotto con un panno morbido e asciutto.
Conservare l'apparecchio in un luogo pulito e asciutto.

Attenzione!

Far sostituire la spina o il cavo di collegamento solo da personale qualificato, in modo da mantenere integra la sicurezza del dispositivo.

In caso di danneggiamenti, riparazioni o altri problemi, rivolgetevi al punto vendita o a personale qualificato.

Assistenza

Se, anche dopo aver letto le presenti istruzioni per l'uso, aveste ancora domande sulla messa in funzione o l'uso del martinetto, o se si verificasse un problema inatteso, mettetevi in contatto con un rivenditore specializzato.

Smaltimento

La confezione è composta da materiali a basso impatto ambientale, riciclabili negli appositi siti di raccolta.

Non buttare i dispositivi elettrici nei rifiuti domestici!

Secondo la Direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche e il recepimento nell'ordinamento nazionale, gli apparecchi elettrici usati devono essere raccolti separatamente e riciclati in modo ecologicamente corretto. In merito alle opzioni di smaltimento per i dispositivi elettronici ci si può informare presso il comune o l'amministrazione cittadina.

Le illustrazioni possono leggermente differire dal prodotto. Il produttore si riserva il diritto di apportare modifiche funzionali al miglioramento tecnico. Decorazione non inclusa.

OBSAH

Úvod....60
