| Typ produktu | Bezkartáčová okružní pila |
| Značka | Milwaukee |
| Model | M12 CCS44 |
| Napětí | 12 V (stejnosměrný proud) |
| Otáčky naprázdno | 3600 min⁻¹ |
| Průměr kotouče | 140 mm |
| Otvor kotouče | 20 mm |
| Tloušťka kotouče | 1,0 mm |
| Počet zubů | 18 |
| Maximální hloubka řezu při 0° | 44 mm |
| Maximální hloubka řezu při 45° | 33 mm |
| Maximální hloubka řezu při 50° | 27 mm |
| Hmotnost (s akumulátorem Li-Ion 2,0-6,0 Ah) | 2,9 až 3,15 kg |
| Doporučené akumulátory | M12B... (Li-Ion) |
| Doporučené nabíječky | M12-18 C, M12-18 FC, M12-18 AC, M12 C4 |
| Hladina akustického tlaku | 82 dB(A) (nejistota K=3 dB) |
| Hladina akustického výkonu | 93 dB(A) (nejistota K=3 dB) |
| Vibrace (řezání dřeva) | 1,46 m/s² (nejistota K=1,5 m/s²) |
| Elektrická brzda | Ano, zastavení asi za 2 sekundy |
| Ochrana akumulátoru proti přetížení | Ano, automatické vypnutí a blikající kontrolka |
| Provozní teplota | -18°C až +50°C |
| Údržba | Čistěte suchým hadříkem, udržujte suché a bez oleje |
| Náhradní díly | Používejte výhradně příslušenství Milwaukee |
| Opravitelnost | Autorizované servisní středisko Milwaukee |
| Obecné informace | V souladu se směrnicemi ES, normami EN 62841 |
Často kladené otázky - M12 CCS44 MILWAUKEE
Dotazy uživatelů ohledně M12 CCS44 MILWAUKEE
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Pila ve formátu PDF zdarma! Najděte svůj návod M12 CCS44 - MILWAUKEE a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. M12 CCS44 značky MILWAUKEE.
NÁVOD K OBSLUZE M12 CCS44 MILWAUKEE
Původním návodem k používání
Instrukcijâm oriěinálvalodâ
Originali instrukcija
Aksesuar • Příhslušenstvn
Izolovaná uchopovací plocha
Izolovaná úchopná plocha
Z bezpečnostních důvodů nelze zaaretovat vypínač v poloze ZAPNUTO.
Z bezpečnostých dôvodov je toto elektrické náradie vybavené blokovacím zariadením spúštania a aretácia vypínača nie je možná.


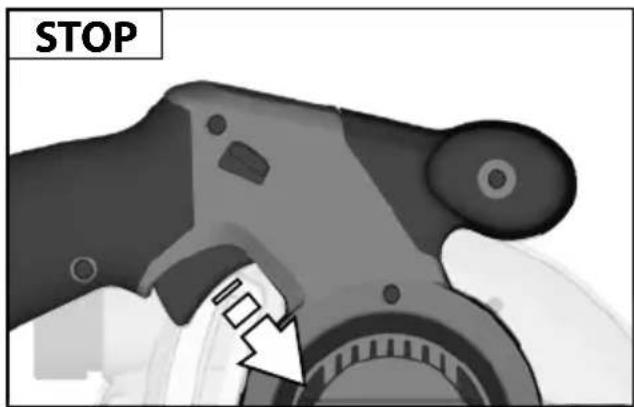

STOPPřizpůsobte hloubku řezu tlouštče obrobku. Pod obrobkem by měla být viditelná méně než celá výška zubu.
Je-li nutná oprava kolmosti vodicí desky k pilovému kotouči, provedte to nastavovacím šroubem.
| TECHNICKÁ DATAOkružní pila | M12 CCS44 |
| Výrobní číslo 4482 26 05 ... | ... 000001-999999 |
| Volnoběžné otáčky 3600 min | -1 |
| Pilový kotouč ø x díra ø 140 x 20 mm | |
| tlouštka pilového listu 1,0 mm | |
| Zuby ostří 18T | |
| Max. hloubka řezu při 0° / 45° / 50° 44 / 33 / 27 mm | |
| Napětí výměnného akumulátoru 12 V | |
| Hmotnost podle prováděcího předpisu EPTA 01/2014 (Li-Ion 2,0 Ah ... 6,0 Ah) 2,9 kg... 3,15 kg | |
| Doporučená teplota okolí pro provoz -18°C ... +50°C | |
| Doporučené akupaky M12B... | |
| Doporučené nabíječky | M12-18 C, M12-18 FC;M12-18 AC; M12 C4 |
| Informace o hlukuNaměřené hodnoty odpovídají EN 62841. V třídě A posuzovaná hladina hluku přístroje činí typicky:Hladina akustického tlaku (Kolísavost K=3dB(A))Hladina akustického výkonu (Kolísavost K=3dB(A))Používejte chrániče sluchu ! | 82,0 dB(A)93,0 dB(A) |
| Informace o vibracíchCelkové hodnoty vibrací (vektorový součet tří směrů) zjištěnéve smyslu EN 62841.Řezání dřeva: Hodnota vibračních emisí a_h,w Kolísavost K= | 1,46 m/ s^2 1,5 m/ s^2 |
VAROVÁNI
Hladina vibrací a emisí hluku uvedená v tomto informačním listu byla měřena v souladu se standardizovanou zkouškou uvedenou v normě EN 62841 a může být použita ke srovnání jednoho nástroje s jiným. Může být použita k předběžnému posouzení expozice.
Deklarovaná úroveň vibrací a emisí hluku představuje hlavní použití nástroje. Pokud se však nástroj používá pro různé aplikace, s různým příslušenstvím nebo s nedostatečnou údržbou, mohou se vibrace a emise hluku lišit. To může výrazně zvýšit úroveň expozice v průběhu celé pracovní doby.
Odhad úrovně expozice vibracím a hluku by měl také vzít v úvahu dobu, kdy je nástroj vypnutý nebo když běží, ale ve skutečnosti neprovádí úlohu. To může výrazně snížit úroveň expozice v průběhu celé pracovní doby.
Identifikujte dodatečná bezpečnostní opatření k ochraně pracovníka obsluhy před účinky vibrací a/nebo hluku, například: údržba nástroje a příslušenství, udržování rukou v teple, organizace pracovních schémat.
Používejte chrániče sluchu. Nadměrný hluk může vést ke ztrátě sluchu.
VAROVÁNI Přečtěte si všechny bezpečnostní pokyny,
instrukce, popisy a údaje, které obdržíte s přístrojem. Pokud následující pokyny nedodržíte, může to vést k úderu elektrickým proudem, požáru nebo těžkým poraněním.
Všechna varovná upozornění a pokyny do budoucna uschovejte.
BEZPEČNOSTNÍ POKYNY PRO RUČNÍ KOTOUČOVÉ PILY
Postup řezání pilou
NEBEZPEČÍ: Mějte své ruce mimo oblast řezání a
mimo pilový kotouč. Se svou druhou rukou držte přídavné držadlo nebo motorovou skřín. Pokud obě ruce drží kotoučovou pilu, nemůže je pilový kotouč poranit.
b) Nesahejte pod obrobek. Ochranný kryt Vás pod obrobkem nemůže chránit před pilovým kotoučem.
c) Přizpůsobte hloubku řezu tlouštče obrobku. Pod obrobkem by měla být viditelná méně než celá výška zubu.
d) Řezaný obrobek nikdy nedržte v ruce nebo přes nohu. Obrobek zajistěte na stabilní podložce. Je důležité obrobek dobře upevnit, aby byl minimalizován kontakt s tělem, příčení pilového kotouče nebo ztráta kontroly.
e) Při provádění práce, kdy se řezné příslušenství může do- stat do kontaktu se skrytým vedením, držte elektronářadí za izolované plochy určené k uchopení. Kontakt s vedením pod napětím přivádí napětí i na kovové díly elektronářadí a vede k úderu elektrickým proudem.
f) Při podélných řezech používejte vždy vodítko nebo přímé vedení podél hrany. To zlepší přesnost řezu a snižuje možnost, že se pilový kotouč vzpřičí.
g) Používejte vždy pilové kotouče ve správné velikosti a s vhodným upínacím otvorem (např. v hvězdicovém tvaru nebo kruhový). Pilové kotouče, jež se nehodí k montážním dílům pily, běží nekruhově a vedou ke ztrátě kontroly.
h) Nikdy nepoužívejte poškozené nebo špatné podložky nebo šrouby kotouče. Podložky a šrouby pilových kotoučů byly zkonstruovány speciálně pro Vaši pilu, pro optimální výkon a provozní bezpečnost.
Příčiny a vyvarování se zpětného rázu:
- zpětný ráz je náhlá reakce v důsledku zaseknutí, vzpríčení nebo špatného vyrovnání pilového kotouče, která vede k tomu, že se pila nekontrolovatelně nadzdvihne z obrobku a pohybuje se ve směru obsluhující osoby;
- když se pilový kotouč zasekne nebo vzpříčí do svírající se řezané mezery, zablokuje se a síla motoru udeří strojem zpět ve směru obsluhující osoby;
- pokud se pilový kotouč v řezu stočí nebo je špatně vyrovnán, mohou se zuby zadní hrany pilového kotouče zaseknout do povrchu obrobku, čímž se pilový kotouč nadzvedne z řezané mezery a pila vyskočí zpět ve směru obsluhující osoby.
Zpětný ráz je důsledek špatného nebo chybného použití pily. Lze mu vhodnými preventivními opatřeními, jak je následovně popsáno, zabránit.
a) Pilu držte pevně oběma rukama a paže dejte do takové polohy, ve které můžete čelit síle zpětného rázu. Držte se vždy stranou pilového kotouče, nedávejte pilový kotouč do jedné přímky s Vaším tělem. Při zpětném rázu může kotoučová pila skočit vzad, ale obsluhující osoba může síly zpětného rázu překonat, pokud byla učiněna vhodná opatření.
b) Jestliže se pilový kotouč vzpríčí nebo je-li řezání přerušeno z jiného důvodu, uvolněte spínač a pilu držte klidně v materiálu, až se pilový kotouč zcela zastaví. Nikdy se nepokoušejte odstranit pilu z obrobku nebo ji stáhnout zpět, dokud se pilový kotouč pohybuje nebo by mohl nastat zpětný ráz. Najděte príčinu vzpríčení pilového kotouče a odstraňte ji vhodnými opatřeními.
c) Pokud chcete pilu, která je vsazena do obrobku, znovu zapnout, vystředte pilový kotouč v řezané mezeře a zkontrolujte, zda nejsou pilové zuby zaseknuty v obrobku. Pokud se pilový kotouč sevře, může se při opětovném spuštění pily zvednout obrobek a způsobit zpětný ráz.
d) Velké desky podepřete, aby jste zabránili riziku zpětného rázu sevřením pilového kotouče. Velké desky se mohou vlastní vahou prohnout. Desky musí být podepřeny jak na obou stranách, tak i v blízkosti řezané mezery na kraji.
e) Nepoužívejte žádné tupé nebo poškozené pilové kotouče. Pilové kotouče s tupými nebo špatně vyrovnanými zuby způsobí díky úzké pilové mezeře zvýšené tření, svírání pilového kotouče a zpětný ráz.
f) Před řezáním utáhněte nastavení hloubky a úhlu řezu. Pokud se během řezání změní nastavení, může se pilový kotouč vzpříčit a nastat zpětný ráz.
g) Budte obzvlášť opatrní, pokud provádíte “zanořovací řez” do skrytých prostorů, např. stávající stěna. Zanořující se pilový kotouč se může při rezání zablokovat ve skrytých objektech a způsobit zpětný ráz.
Funkce spodního ochranného krytu
a) Před každým použitím zkontrolujte, zda se spodní ochranný kryt bezvadně uzavírá. Pilu nepoužívejte, pokud se spodní ochranný kryt nepohybuje volně a neuzavře-li se okamžitě. Spodní ochranný kryt nikdy neupevňujte nebo nepřivazujte napevno v otevřené poloze. Pokud pila neúmyslně upadne na podlahu, může se spodní ochranný kryt zprohýbat. Otevřte ochranný kryt pomocí páčky pro zpětné vytažení a zajistěte, aby se volně pohyboval a nedotýkal se pilového kotouče ani jiných dílů při všech řezných úhlech a hloubkách.
b) Zkontrolujte funkci pružiny pro spodní ochranný kryt. Nechte stroj před použitím zkontrolovat, pokud spodní ochranný kryt a pružina nepracují bezvadně. Poškozené díly, lepkavé usazeniny nebo nahromadění třísek brzdí spodní ochranný kryt při práci.
c) Rukou otevřte spodní ochranný kryt pouze u výjimečných řezů, jako jsou "zanořovací řezy a řezy pod úhlem". Otevřte spodní ochranný kryt pomocí páčky pro zpětné vytažení a uvolněte jej, jakmile pilový kotouč vnikl do obrobku. U všech ostatních řezacích prací musí spodní ochranný kryt pracovat automaticky.
d) Pilu neodkládejte na pracovní stůl nebo podlahu bez toho, aby spodní ochranný kryt zakrýval pilový kotouč. Nechráněný, dobíhající pilový kotouč pohybuje pilou proti směru řezání a řeže vše co mu stojí v cestě. Respektujte při tom dobu doběhu pily.
Používejte chrániče sluchu. Nadměrný hluk může vést ke ztrátě sluchu.
Použijte ochranné vybavení. Při práci s elektrickým nářadím používejte vždy ochranné brýle. Doporučujeme rovněž použití součástí ochranného oděvu a ochranné obuvi, jako protiprašné masky, ochranných rukavic, pevné a neklouzající obuvi, ochranné přilby a ochrany sluchu.
Prach vznikající při práci bývá zdraví škodlivý, a proto by se neměly vdechovat. Používejte odsávání prachu a navíc se chraňte vhodnou ochrannou maskou. Usazený prach dobře odstraňte, např. odsátím
Pilové kotouče, které neodpovídají požadavkům podle tohoto návodu se nesmí používat.
Vyberte pilový list vhodný k řezání vybraného materiálu
Používejte pouze dřevoobráběcí kotouče specifikované v tomto návodu, které splňují požadavky normy EN 847-1.
Přípustný počet otáček vkládaného nástroje musí být minimálně stejně vysoký jako maximální počet otáček uvedený na elektrickém nářadí.
Při ručním vedení pily nearetujte vypínač.
Nepoužívejte prosím s brusnými kotouči!
Před zahájením veškerých prací na vrtacím šroubováku vyjmout výměnný akumulátor.
VAROVÁNI! Abyste zabránili nebezpečí požáru způsobeného zkratem, poraněním nebo poškozením výrobku, neponořujte nářadí, výměnnou baterii nebo nabíječku do kapalin a zajistěte, aby do zařízení a akumulátorů nevnikly žádné tekutiny. Korodující nebo vodivé kapaliny, jako je slaná voda, určité chemikálie a bělicí prostředky nebo výrobky, které obsahují bělidlo, mohou způsobit zkrat.
Akumulátor systému M18 nabíjejte pouze nabíječkou systému M18. Nenabíjejte akumulátory jiných systémů.
Náhradní akumulátory ani nabíječku neotvírejte, skladujte je v suchu, chraňte před vlhkem.
PRACOVNÍ POKYNY
Pomocí přiměřené rychlosti posuvu zabraňte přehřátí zubů pilového listu.
OBLAST VYUŽITÍ
Okružní pila je vhodná k přímému řezání do dřeva.
ELEKTRICKÁ BRZDA
Při uvolnění spínacího tlačítka elektrická brzda během cca 2 sekund zastaví pilový list. Elektrická brzda však může účinkovat s časovou prodlevou. Pokud elektrická brzda opakovaně selže, musí se pila odnést do autorizovaného servisu Milwaukee. Pilu z řezaného dílu vyjměte teprve po zastavení pilového listu.
AKUMULÁTORY
Déle nepoužívané akumulátory je nutné před použitím znovu nabít.
Teplota přes 50°C snižuje výkon akumulátoru. Chraňte před dlouhým přehřiváním na slunci či u topení.
Kontakty nabíječky a akumulátoru udržujte v čistotě.
Pro optimální životnost je nutné akumulátory po použití plně dobít. Déle nepoužívané akumulátory je nutné před použitím znovu nabít.
K zabezpečení dlouhé životnosti by se akumulátory měly po nabití vyjmout z nabíječky.
Při skladování akumulátoru po dobu delší než 30 dní: Skladujte akumulátor v suchu při cca 27°C. Skladujte akumulátor při cca 30%-50% nabíjecí kapacity. Opakujte nabíjení akumulátoru každých 6 měsíců.
Použité nevyhazujte do domovního odpadu nebo do ohně. Milwaukee nabízí ekologickou likvidaci starých článků, ptejte se u vašeho obchodníka s nářadím.
Náhradní akumulátor neskladujte s kovovými předměty, nebezpečí zkratu.
Při extrémní zátěži či vysoké teplotě může z akumulátoru vytékat kapalina. Při zasažení touto kapalinou okamžitě zasažená místa omyjte vodou a mýdlem. Při zasažení očí okamžitě důkladně po dobu alespoň 10min.omývat a neodkladně vyhledat lékaře.
V nabíjecím postu nabíječky neskladujte kovové předměty, nebezpečí zkratu.
OCHRANA PROTI PŘETÍŽENÍ AKUMULÁTORU
Při přetížení akumulátoru prostřednictvím příliš vysoké spotřeby proudu, např. extrémně vysoké kroutící momenty, uvíznutí nasazovaného nářadí, prudké nečekané zastavení nebo zkrat, se elektrické nářadí na 2 sekundy zastaví a samostatně se vypne. K opětnému zapnutí uvolněte a následně opět stiskněte tlačítkový vypínač.
Při extrémním zatížení dochází k přiliš vysokému ohřevu akumu-látoru. V tomto případě začnou blikat všechny kontrolky indikátoru dobíjení a blikají tak dlouho, dokud se akumulátor opět neochladí. V okamžiku, kdy indikátor dobíjení přestane blikat, je možné v práci opět pokračovat. Akumulátor v tomto případě k dobití a aktivaci vložte opět do nabíječky.
PŘEPRAVA LITHIUM-IONTOVÝCH BATERIÍ
Lithium-iontové baterie spadají podle zákonných ustanovení pod přepravu nebezpečného nákladu.
Přeprava těchto baterií se musí realizovat s dodržováním lokálních, vnitrostátních a mezinárodních předpisů a ustanovení.
Spotřebitelé mohou tyto baterie bez problémů přepravovat po komunikacích.
Komerční přeprava lithium-iontových baterií prostřednictvím přepravních firem podléhá ustanovením o přepravě nebezpečného nákladu. Přípravu k vyexpedování a samotnou přepravu smějí vykonávat jen příslušně vyškolené osoby. Na celý proces se musí odborně dohlížet.
Při přepravě baterií je třeba dodržovat následující:
Zajistěte, aby kontakty byly chráněné a izolované, aby se zamezilo zkratům. Dávejte pozor na to, aby se svazek baterií v rámci balení nemohl sesmeknout. Poškozené a vyteklé baterie se nesmějí přepravovat. Ohledně dalších informací se obratte na vaši přepravní firmu.
ÚDRŽBA
Pred zahájením veškerých prací na vrtacím šroubováku vyjmout výměnný akumulátor.
Ujistěte se, že jste pilu odpojily od zdroje napájení před montází a demontází pilového kotouče.
Přístroj a ochranný kryt čistěte suchým hadříkem.
Některé čistící prostředky poškozují plast nebo jiné izolované části.
Přístroj udržujte čistý, suchý a očištěný od vyteklého oleje a maziva.
Zkontrolujte funkčnost ochranných krytů.
Pravidelná údržba a čištění zajistí dlouhou životnost a bezpečnou manipulaci.
Větrací štěrbiny nářadí udržujeme stále čisté.
Pravidelně odstraňujte prach. Odstraňujte piliny nashromážděné uvnitř pily, abyste tak zamezili riziku vzniku požáru.
Používat výhradně příslušenství Milwaukee a náhradní díly
Milwaukee. Díly jejichž výměny nebyla popsána, nechte vyměnit v autorizovaném servisu (viz. "Záruky / Seznam servisních míst)
Při potřebě podrobného rozkresu konstrukce, oslovte informací o typu a čísle přímo servis a nebo výrobce, Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.
CE-PROHLÁŠENÍ O SHODĚ
Prohlašujeme na naši výhradní odpovědnost, že produkt popsán v části „Technické údaje“ splňuje všechna příslušná ustanovení směrnic
2011/65/EU (RoHS)
2006/42/ES
2014/30/EU
a byly použity následující harmonizované normy
EN 62841-1:2015
EN 62841-2-5:2014
EN 55014-1:2017+A11:2020
EN 55014-2:2015
EN IEC 63000:2018
Zplnomocněn k sestavování technických podkladů.
Techtronic Industries GmbH
Před spuštěnám stroje si pečlivě pročtěte návod k používání.
Při práci se strojem neustále nosit ochranné brýle.
Před zahájením veškerych prací na vrtacím šroubováku vyjmout výměnný akumulátor.
Příslušenství není součástí dodávky, viz program příslušenství.
Elektrická zařízení, baterie/akumulátory se nesmí likvidovat společně s odpadem z domácností. Elektrická zařízení, baterie/akumulátory je třeba sbírat odděleně a odevzdat je v recyklačním podniku na ekologickou likvidaci. Na místních úřadech nebo u vašeho specializovaného prodejce se informujte na recyklační podniky a sběrné dvory.
Směr otáčení
Volnoběžné otáčky
napětí
Stejnosměrný proud
Značka shody v Evropě
Značka shody v Británii
Značka shody na Ukrajině
Značka shody pro oblast Eurasie
Pri ručnom vedení vypínač nearetovat.
K zabezpečeniu dlhej životnosti by sa akumulátory mali po nabití vybrat' z nabíjačky.
Pred každou prácou na stroji výmenný akumulátor vytiahnut.
a boli použité nasledovné harmonizované normy
EN 62841-1:2015
EN 62841-2-5:2014
EN 55014-1:2017+A11:2020
EN 55014-2:2015
EN IEC 63000:2018
Pri práci so strojom vždy noste ochranné okuliare.
Pred každou prácou na stroji výmenný akumulátor vytiahnut.
Značka zhody v Británii
Značka zhody na Ukrajine
001
EAC
Značka zhody pre oblast' Eurázie
