NÁVOD K OBSLUZE Hydra 6 MR2000 LINKSYS

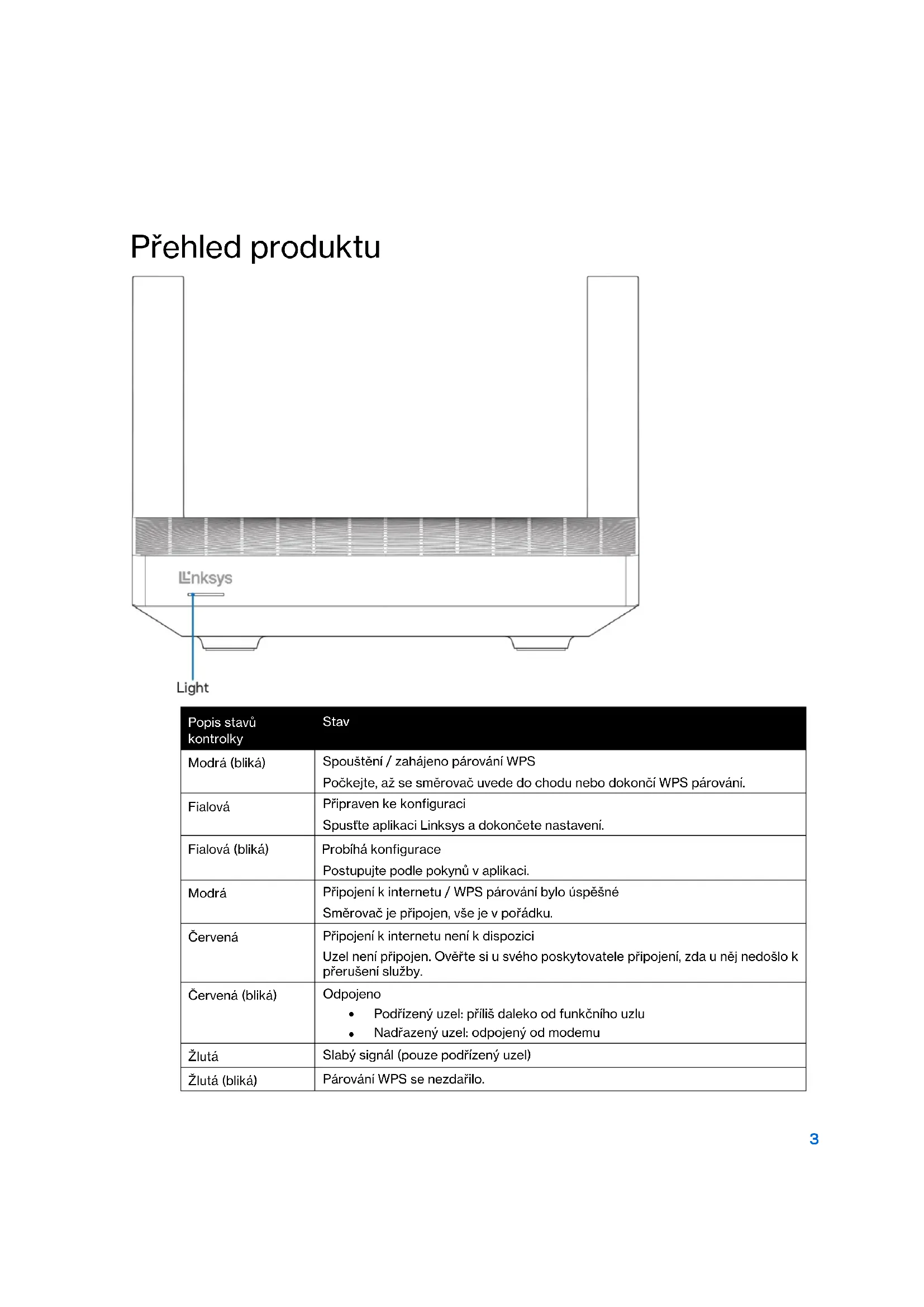

Linksys Hydra 6 Dvoupásmový směrovač AX3000 WiFi 6 MR2000 Series2 Obsah Přehled produktu _____________________________________________________________________ 3 Nápověda _____________________________________________________________________________ 5 Kde získáte další pomoc _____________________________________________________________________ 5 Nastavení _____________________________________________________________________________ 6 Co budete potřebovat _______________________________________________________________________ 6 Nastavení celého domácího Wi-Fi systému Linksys _________________________________ 8 Přihlaste se do aplikace Linksys _____________________________________________________________ 8 Navigační menu _____________________________________________________________________________ 10 Panel ________________________________________________________________________________________ 11 Zařízení ______________________________________________________________________________________ 12 Zobrazení nebo změna detailů zařízení ________________________________________________________________ 13 Rodičovská kontrola ________________________________________________________________________ 14 Nastavení Wi-Fi _____________________________________________________________________________ 15 Pokročilá nastavení Wi-Fi ______________________________________________________________________________ 16 Připojte zařízení pomocí WPS __________________________________________________________________________ 17 Přístup do sítě pro hosty ____________________________________________________________________ 18 Priorita ______________________________________________________________________________________ 19 Upozornění _________________________________________________________________________________ 20 Správa sítě __________________________________________________________________________________ 21 Pokročilá nastavení ________________________________________________________________________ 23 Nastavení internetu _____________________________________________________________________________________ 23 Nastavení portů _________________________________________________________________________________________ 24 Filtry MAC pro Wi-Fi ____________________________________________________________________________________ 25 Externí úložiště ____________________________________________________________________________ 26 Rychlostní test ______________________________________________________________________________ 27 Můj účet ____________________________________________________________________________________ 28 Zpětná vazba _______________________________________________________________________________ 29 Nápověda __________________________________________________________________________________ 30 Přímé připojení ke směrovači ________________________________________________________31 Heslo směrovače _______________________________________________________________________________________ 32 Jak obnovit tovární nastavení směrovače. __________________________________________ 33 Jak upevnit směrovač na zeď _______________________________________________________ 33 Technické údaje _____________________________________________________________________ 34 Linksys Hydra 6 ____________________________________________________________________________ 34 Prostředí ___________________________________________________________________________________ 343 Přehled produktu Popis stavů kontrolky Stav Modrá (bliká) Spouštění / zahájeno párování WPS Počkejte, až se směrovač uvede do chodu nebo dokončí WPS párování. Fialová Připraven ke konfiguraci Spusťte aplikaci Linksys a dokončete nastavení. Fialová (bliká) Probíhá konfigurace Postupujte podle pokynů v aplikaci. Modrá Připojení k internetu / WPS párování bylo úspěšné Směrovač je připojen, vše je v pořádku. Červená Připojení k internetu není k dispozici Uzel není připojen. Ověřte si u svého poskytovatele připojení, zda u něj nedošlo k přerušení služby. Červená (bliká) Odpojeno

Podřízený uzel: příliš daleko od funkčního uzlu

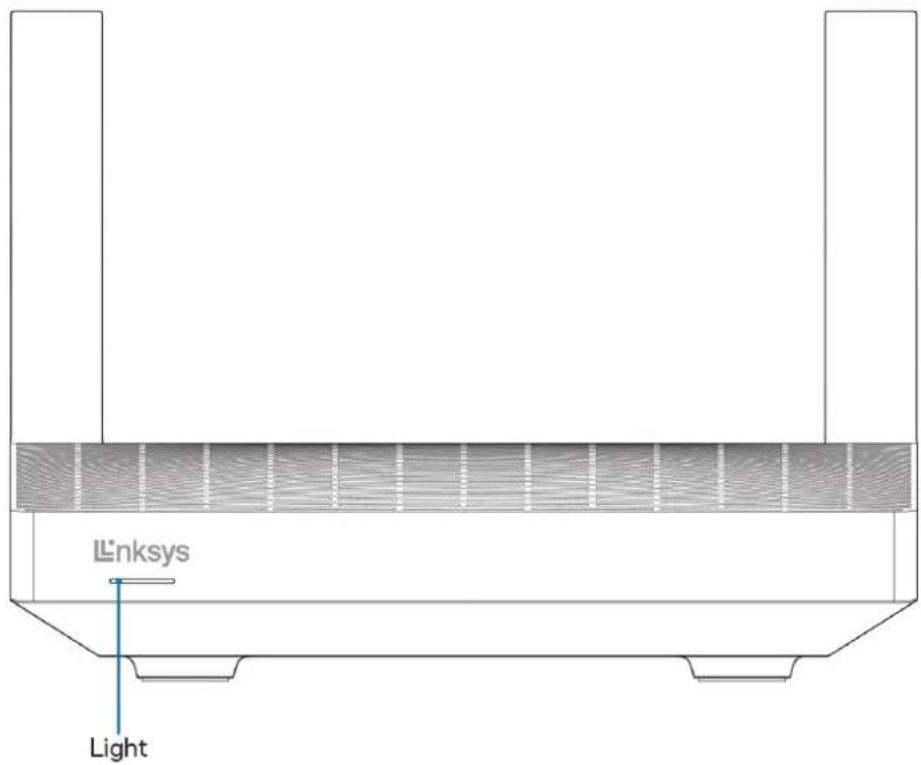

Nadřazený uzel: odpojený od modemu Žlutá Slabý signál (pouze podřízený uzel) Žlutá (bliká) Párování WPS se nezdařilo.4

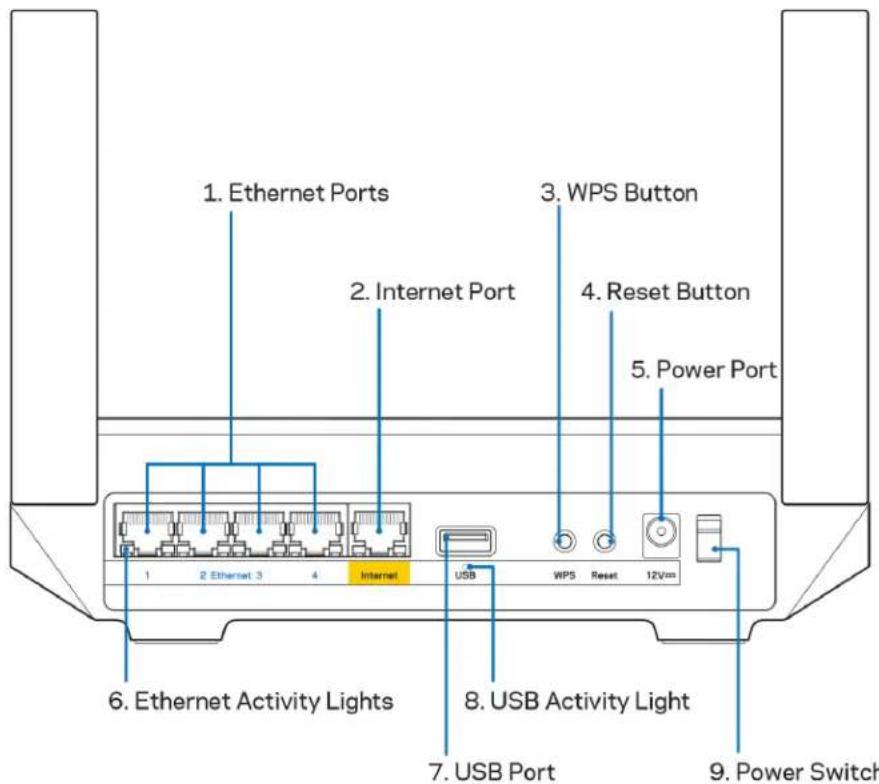

Ethernetové porty (1) – ethernetové (síťové) kabely připojte k těmto modrým gigabitovým portům (10/100/1000) a ke kabelovým zařízením v síti. Poznámka – nejlepšího výkonu dosáhnete, pokud do ethernetových portů zapojíte kabely CAT5e nebo vyšší kategorie. Internetový port (2) – ethernetový kabel připojte ke žlutému gigabitovému (10/100/1000) portu a k modemu širokopásmového kabelového internetu/DSL nebo modemu optického internetového připojení. Pokud používáte směrovač jako podřízený uzel v systému mesh Wi-Fi, můžete použít tento port k vytvoření kabelového připojení k jinému uzlu. Poznámka – nejlepšího výkonu dosáhnete, pokud do ethernetových portů zapojíte kabely CAT5e nebo vyšší kategorie. Tlačítko Wi-Fi Protected Setup™ (3) – stisknutím připojíte síťová zařízení s aktivním WPS. Tlačítko reset (4) – potřebujete-li obnovit tovární nastavení směrovače, stiskněte a podržte toto tlačítko, dokud kontrolka na horní straně směrovače nezabliká červeně. Neuvolňujte tlačítko, dokud indikátor zcela nezhasne a pak nezačne svítit jasně červeně. Port napájení (5) – připojte dodaný napájecí adaptér. Indikátor činnosti sítě Ethernet (6) – indikátory značí přenos dat ethernetovým kabelem. Port USB 3.0 (7) – připojte a sdílejte jednotky USB ve své síti nebo na internetu. Indikátor činnosti USB (8) – indikátor značí přenos dat přes USB. Vypínač (9) – stisknutím | (On) zapnete směrovač.5 Nápověda Kde získáte další pomoc

Nápověda k aplikaci Linksys (spusťte aplikaci a klikněte na Nápověda v hlavním navigačním menu). iPhone Android

Poznámka: Licence a informace pro software třetích stran použitý v tomto produktu jsou k dispozici na stránce http://support.linksys.com/en-us/license . V případě dotazů a žádostí o zdrojový kód pod licencí GPL se obraťte na http://support.linksys.com/en-us/gplcodecenter.6 Nastavení DŮLEŽITÉ – váš směrovač MR2000 Series lze nastavit jako primární uzel nebo podřízený uzel v celém systému domácí mesh Wi-Fi. Primární uzel musí být připojen ethernetovým kabelem k modemu nebo modemu se směrovačem. Podřízené uzly mohou být připojeny bezdrátově nebo ethernetovými kabely. Pokud přidáváte směrovač jako nadřazený uzel do stávajícího domácího systému mesh WiFi, zresetujte všechny uzly do výrobního nastavení a znovu je přidejte až po nastavení a zprovoznění směrovače MR2000 Series. Stáhněte si aplikaci Linksys. Tuto aplikaci potřebujete k nastavení směrovače. Přejděte do obchodu s aplikacemi pro své zařízení a hledejte Linksys. Hledejte tuto ikonu: Co budete potřebovat Nainstalujte aplikaci, otevřete ji a postupujte podle pokynů. Poznámka – aplikace funguje v operačním systému iOS 14.1 a novějším a Android 6 a novějším. Při nastavení vytvoříte účet Linksys Smart Wi-Fi, abyste mohli aplikaci používat k zobrazení nebo změně nastavení systému směrovače z libovolného místa, na kterém se můžete připojit k internetu. Mezi řadu věcí, které můžete provádět s Linksys Smart Wi-Fi patří:

Změna názvu a hesla Wi-Fi

Nastavení přístupu hosta

Připojení zařízení k Wi-Fi pomocí WPS

Blokování přístupu k internetu rodičovskou kontrolou

Testování rychlosti připojení k internetu Poznámka – pošleme vám ověřovací e-mail. Když jste připojeni ke své domácí síti, klepněte na odkaz v e- mailu, abyste směrovač propojili se svým účtem. Kromě připojení napájecího a ethernetového kabelu se o vše postará proces nastavení založený na aplikaci. Po připojení použijte aplikaci k přizpůsobení své bezdrátové sítě a přidělte název a heslo. Směrovač a podřízené uzly můžete pojmenovat také podle účelu nebo umístění, takže je můžete identifikovat v případech, kdy vyžadují pozornost. Máte-li v plánu přidat další podřízené uzly, a vytvořit tak celý systém domácí mesh WiFi, můžete tyto uzly přidat kdekoliv v rámci dosahu již fungujícího uzlu. Pouze nadřazený uzel musí být připojen k modemu nebo modemu-směrovači kabelem. Nemusíte si dělat starosti, aplikace vám s umístěním uzlů pomůže.7 Tuto stránku si vytiskněte a zaznamenejte si nastavení bezdrátové sítě a účtu do tabulky jako referenci. Uložte si poznámky na bezpečné místo. Název bezdrátové sítě Wi-Fi Heslo Wi-Fi Heslo směrovače Název sítě pro hosty Heslo sítě pro hosty Přihlašovací e-mailová adresa do aplikace Linksys Přihlašovací heslo do aplikace Linksys Svou přihlašovací e-mailovou adresu a heslo do aplikace Linksys můžete použít rovněž k přihlášení na stránkách LinksysSmartWiFi.com. Zde můžete sledovat nebo spravovat svou Wi-Fi prostřednictvím webového prohlížeče.8 Nastavení celého domácího Wi-Fi systému Linksys S použitím aplikace Linksys můžete sledovat nebo měnit nastavení systému Wi-Fi včetně zabezpečení a rodičovské kontroly. Nastavení můžete provádět z libovolného místa na světě, kde budete mít k dispozici připojení k Internetu. Přístup do svého systému máte také přímo ze své domácí sítě, a to i tehdy, když připojení k internetu není k dispozici. Přihlaste se do aplikace Linksys

Spusťte aplikaci Linksys a klepněte na Přihlásit se.

Zadejte e-mailovou adresu, kterou jste použili při vytváření svého účtu.9

Zadejte své heslo k účtu.

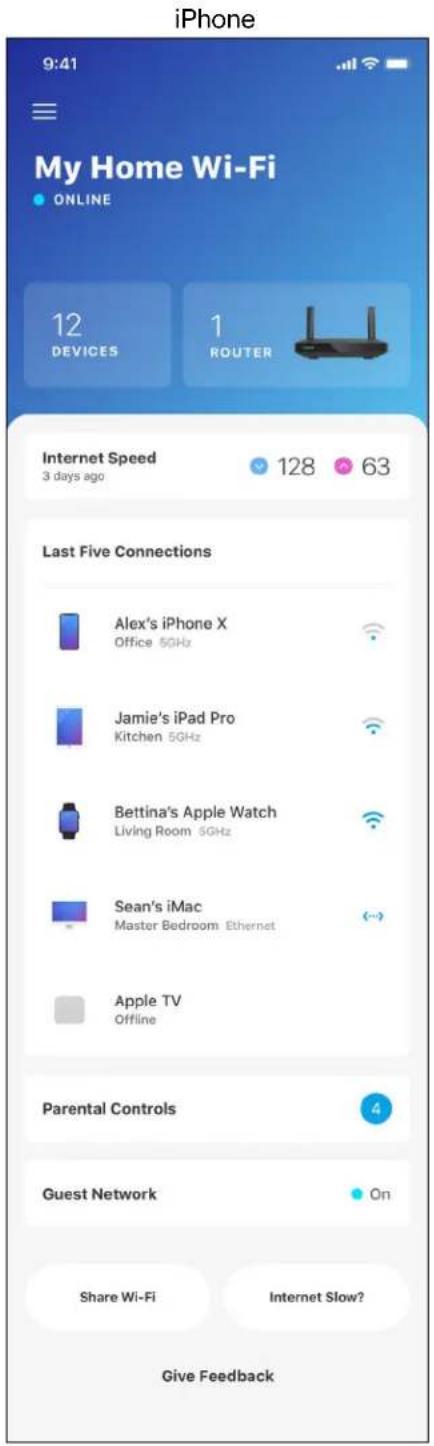

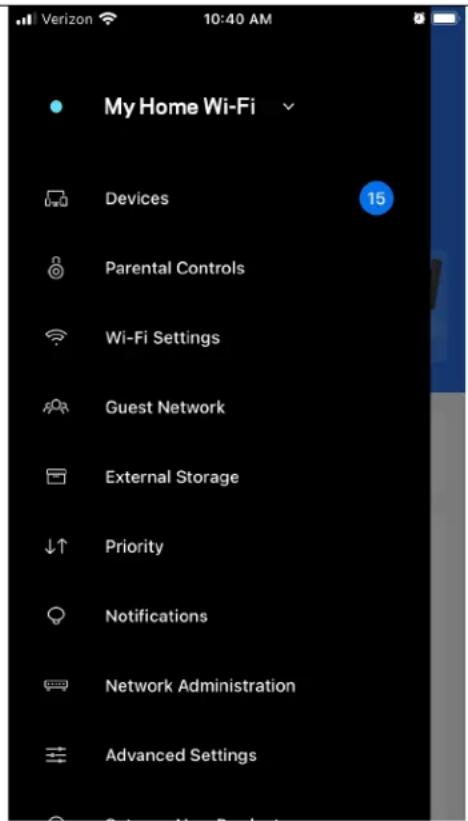

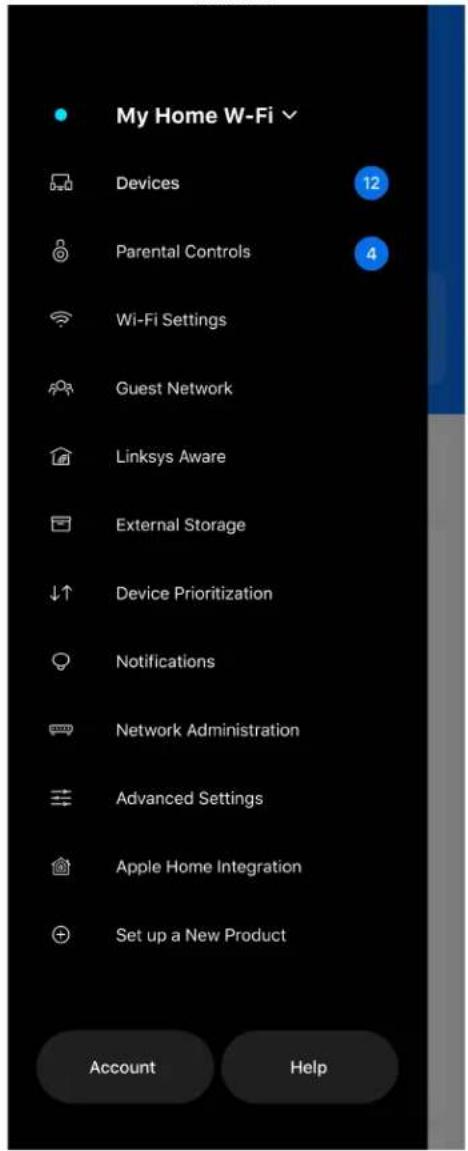

Klepněte na Log in (Přihlásit se).10 Navigační menu Klepněte na ikonu nabídky pro navigaci v aplikaci iPhone Android11 Panel Panel je snímkem vašeho Wi-Fi. Podívejte se, kolik zařízení je připojeno k vašemu systému. Prostřednictvím Panelu můžete sdílet heslo k Wi-Fi a aktivovat přístup pro hosty. Panel také ukazuje, zda má nějaké zařízení rodičovskou kontrolu nebo zda bylo upřednostněno pro bezdrátový přístup Wi-Fi. iPhone Android12

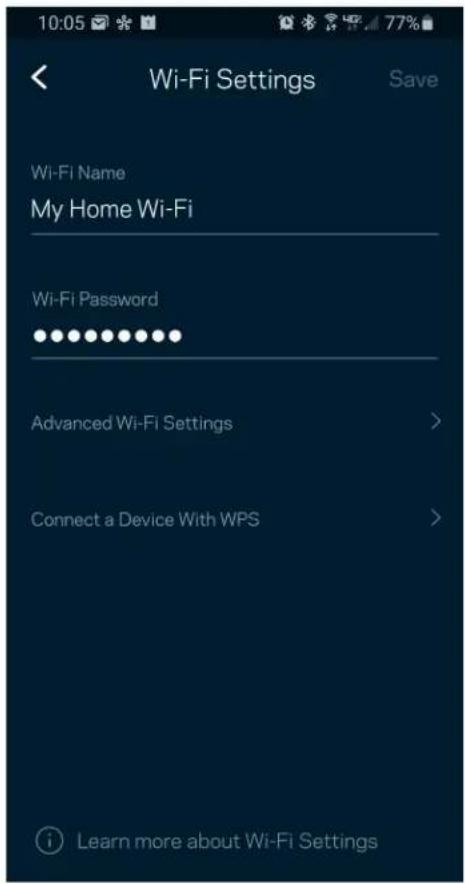

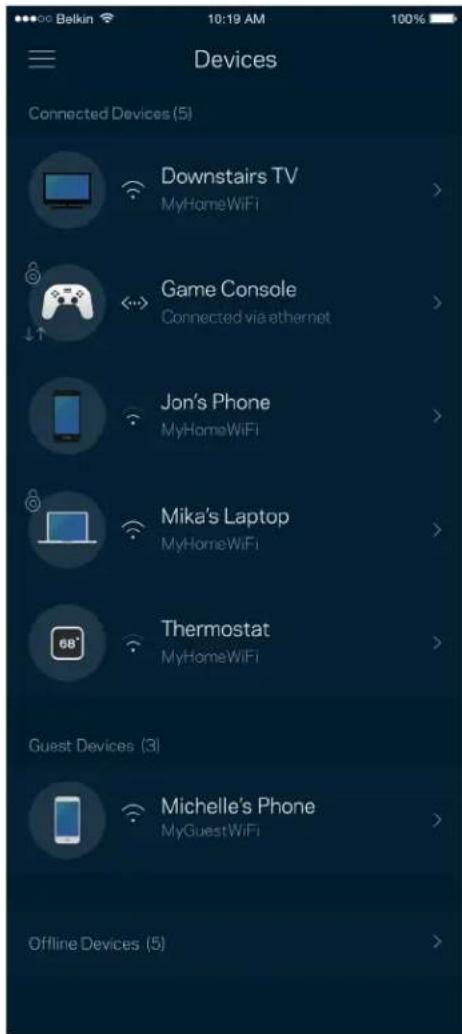

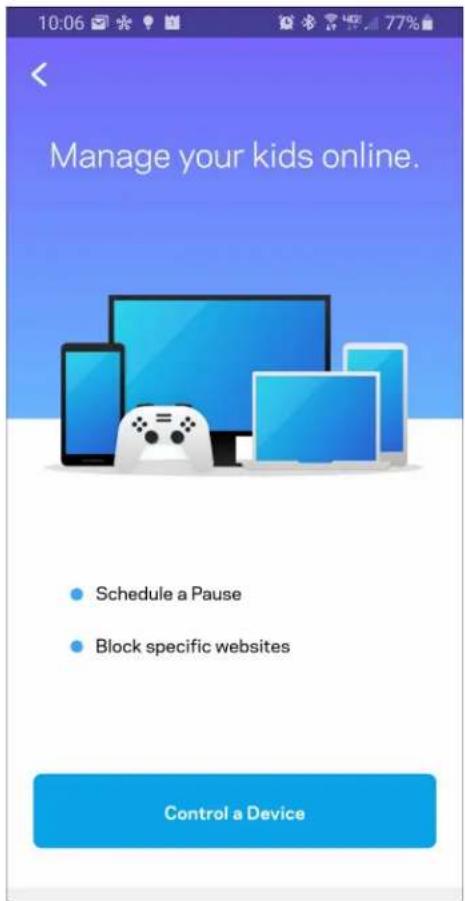

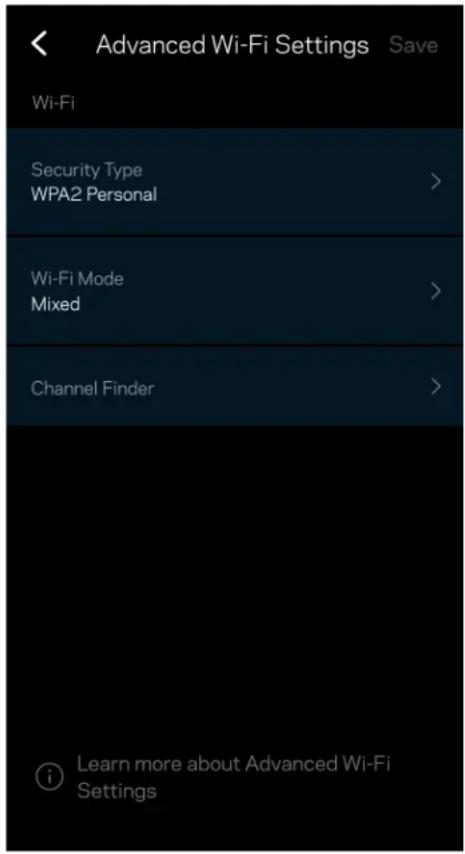

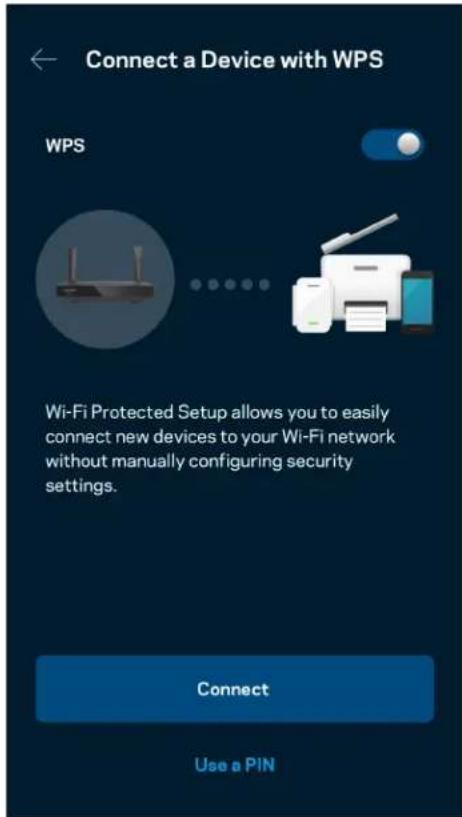

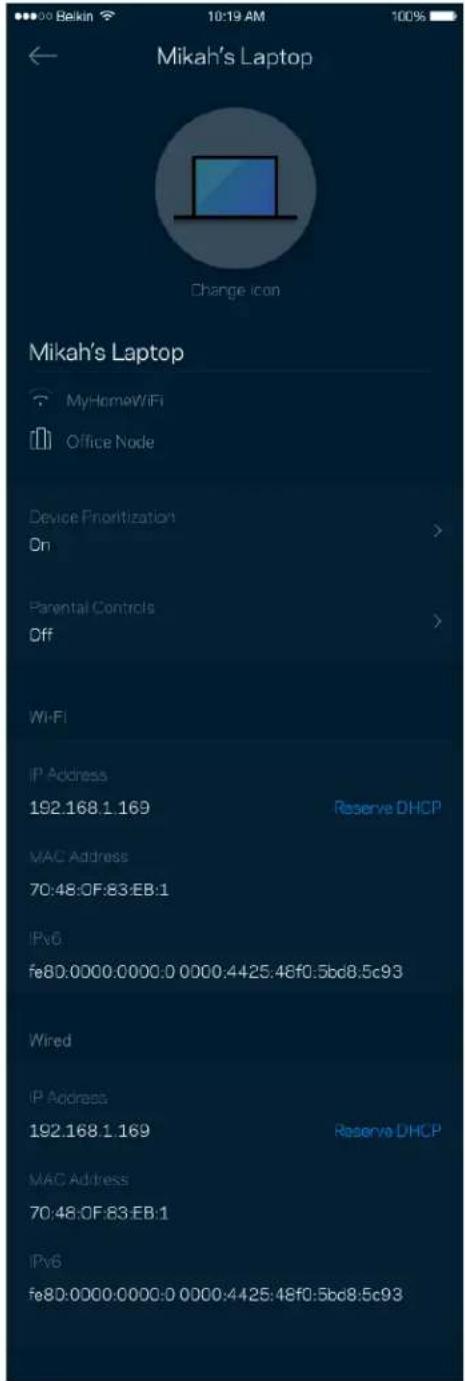

Zařízení Můžete zobrazit a změnit detaily pro všechna zařízení připojená k vaší bezdrátové síti Wi-Fi. Můžete sledovat zařízení v hlavní síti i v síti pro hosty, a zobrazit informace o každém zařízení.13 Zobrazení nebo změna detailů zařízení Na obrazovce Devices (zařízení) můžete upravit názvy zařízení a změnit ikony zařízení. Můžete také nastavit prioritu zařízení, rodičovskou kontrolu a detaily bezdrátové sítě Wi-Fi. Klepnutím na zařízení zobrazíte detaily.14 Rodičovská kontrola Rodičovská kontrola umožňuje kontrolovat, kdy jsou vaše děti online a co tam dělají. Můžete pozastavit internet pro konkrétní zařízení nebo zablokovat určité webové stránky.15 Nastavení Wi-Fi Můžete zobrazit nebo změnit název a heslo bezdrátové sítě a připojit zařízení pomocí Wi-Fi Protected Setup™.16 Pokročilá nastavení Wi-Fi Pokročilí uživatelé mohou změnit výchozí typ zabezpečení a režim Wi-Fi. Tato nastavení neměňte, pokud nemáte skutečně zkušenost se sítěmi Wi-Fi. Vyhledavač kanálů (Channel Finder) vyhledá nejfrekventovanější kanály Wi-Fi ve vaší oblasti, abyste od svého systému získali nejlepší výkon. Pokud má váš systém více uzlů, vyhledávač kanálů najde nejlepší kanál pro každý uzel.17 Připojte zařízení pomocí WPS Wi-Fi Protected Setup umožňuje snadno připojit bezdrátová zařízení k vaší bezdrátové síti, aniž byste museli ručně zadávat bezpečnostní nastavení.18 Přístup do sítě pro hosty Použijte obrazovku pro přístup pro hosty, chcete-li hostům zpřístupnit internet a zároveň omezit přístup k jiným zdrojům připojeným k vaší bezdrátové síti. Heslo lze odeslat textovou zprávou nebo e-mailem.19 Priorita Můžete vybrat až tři zařízení, která budou mít přednost při připojení k internetu. Tato zařízení, ať připojená kabelem nebo bezdrátově, budou mít vždy nejlepší přístup, když jsou připojena. Směrovač provede test rychlosti a stanoví, jak nejlépe rozdělit Wi-Fi podle priority zařízení. Ostatní zařízení budou sdílet zbývající kapacitu.20 Upozornění Máte-li více než jeden uzel, může vás aplikace upozornit, když jsou podřízené uzly ve vašem systému offline. Sekundární uzly jsou všechny, které nejsou k vašemu modemu připojeny kabelem. Aby vás aplikace mohla upozornit, musíte zapnout upozornění ve svém mobilním zařízení.21 Správa sítě Na obrazovce správy sítě můžete změnit heslo směrovače a nápovědu k heslu. Také můžete kontrolovat různé identifikátory (číslo modelu, sériové číslo a detaily IP) svého směrovače. Můžete udělit souhlas, že chcete automaticky hlásit pády společnosti Linksys a přispívat k vylepšování zkušenosti s Wi-Fi. Konkrétní problémy také můžete ručně nahlásit společnosti Linksys.22 Následující informace budou odeslány s vaším popisem problému:

Typ přihlášení ( cloud: zobrazení související e- mailové adresy, lokálně: zobrazení „správce směrovače“

Typ připojení WAN (zobrazení Wi-Fi nebo ethernetu

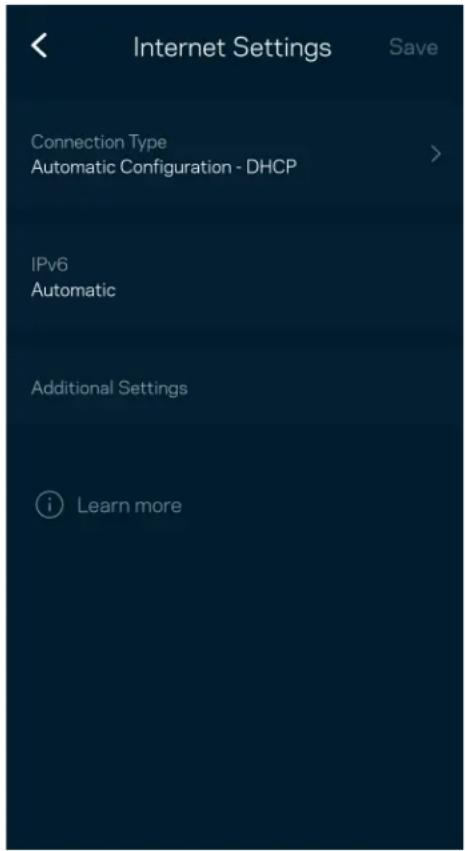

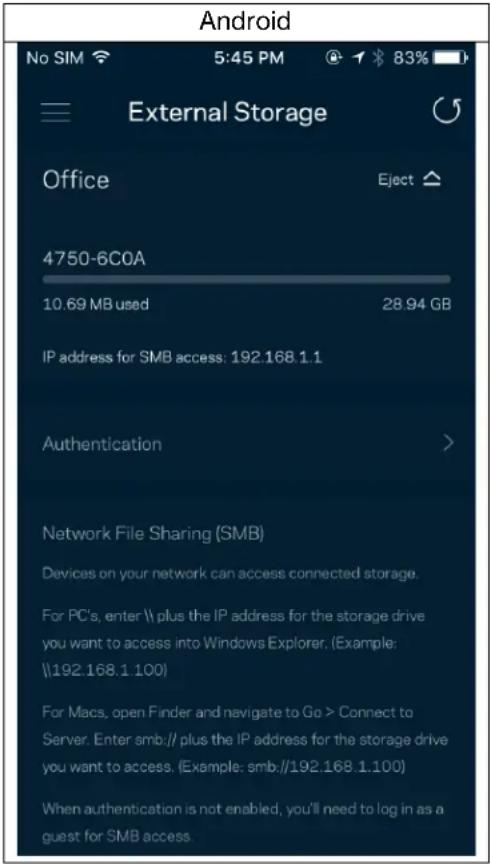

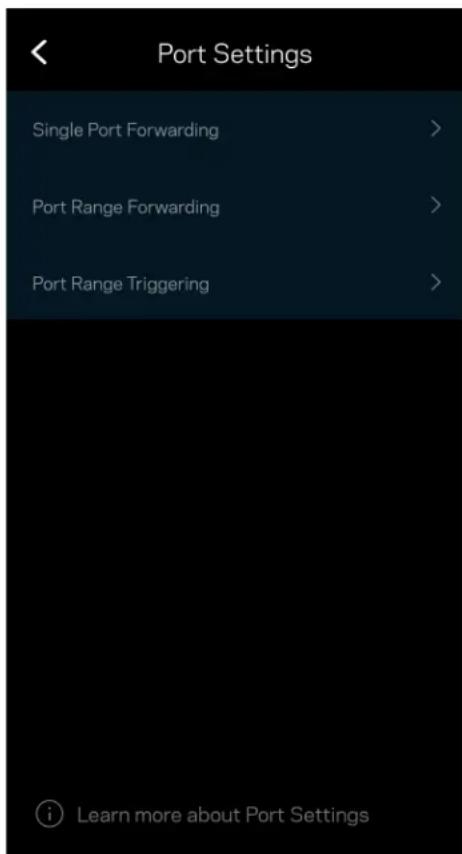

Čas: datum ( měsíc/den/rok, čas, časové pásmo )23 Pokročilá nastavení Nastavení internetu Můžete zvolit, jak se váš směrovač připojí k internetu. Výchozí nastavení je Automatická konfigurace – DHCP. Ostatní typy připojení závisejí na vašem poskytovateli připojení k internetu nebo na tom, jak plánujete používat směrovač. Pokročilí uživatelé mohou používat další nastavení ke klonování adres MAC a k nastavení maximální jednotky přenosu (MTU).24 Nastavení portů Předávání portů – pro jeden port, více portů nebo rozsah portů odešle příchozí data na konkrétní port nebo porty ke konkrétnímu zařízení nebo portu ve vaší síti Wi-Fi. V případě aktivace rozsahu portů hledá směrovač v odchozích datech konkrétní čísla portů. Směrovač si pamatuje adresy IP zařízení, která požadují data, takže když se požadovaná data vrátí, jsou přesměrována zpět na správné zařízení.25 Filtry MAC pro Wi-Fi Každé síťové zařízení má jedinečnou 12místnou adresu MAC (Media Access Control). Můžete vytvořit seznam adres MAC a potom povolit nebo zakázat příslušná zařízení ve své bezdrátové síti.26 Externí úložiště V Dashboardu se podívejte, ke kterému uzlu je externí disk připojen, zkontrolujte velikost volné kapacity a povolte ověřování nastavením uživatelského jména a hesla. (Pouze když je disk připojen k USB portu směrovače.) Než disk odpojíte, klepněte na Vysunout , ať nepřijdete o data. Android27 Rychlostní test Spusťte test rychlosti a ověřte si, zda vaše rychlosti odpovídají tomu, za co platíte. Test rychlosti také pomáhá při stanovení priority zařízení, protože výsledky určují, jak je bezdrátové připojení rozdělováno mezi upřednostněná zařízení.

Rychlost stahování je rychlost, kterou je obsah internetu přenášen do vašeho směrovače.

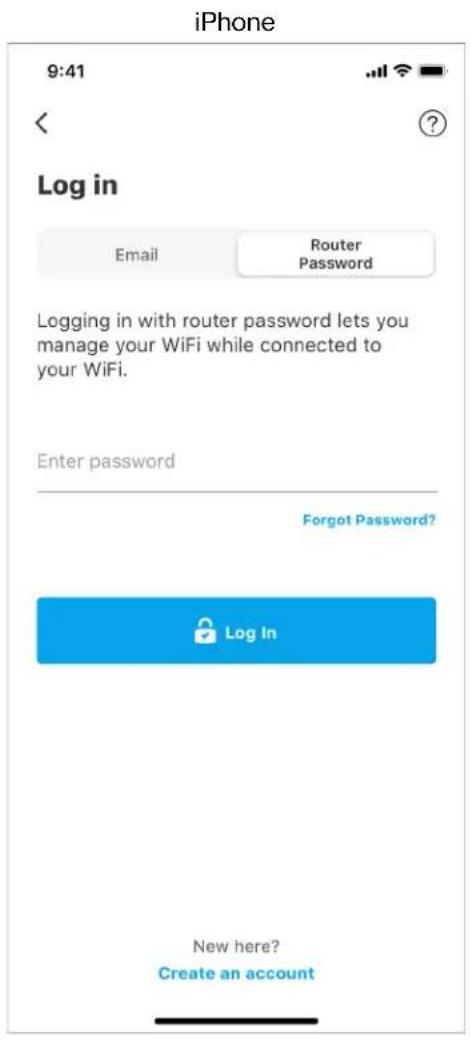

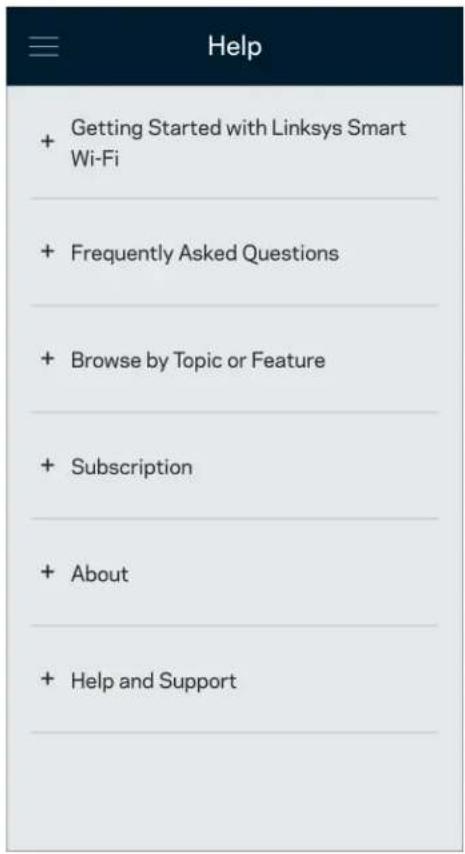

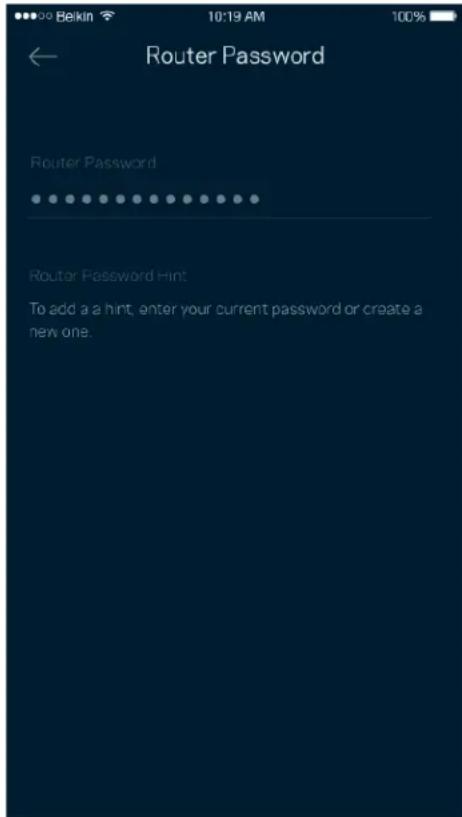

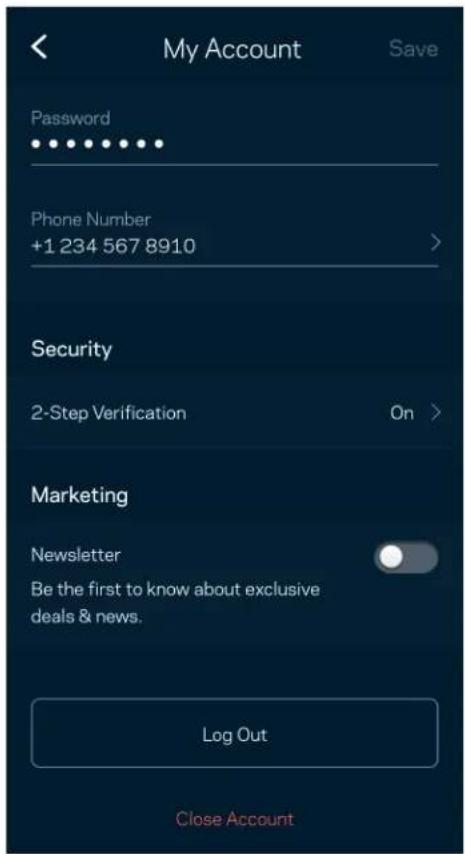

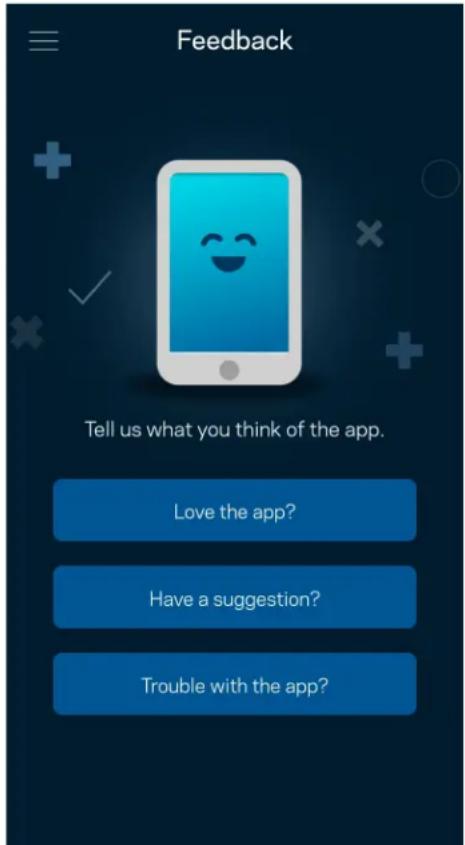

Rychlost nahrávání je rychlost, kterou můžete obsah odeslat do internetu. Poznámka – rychlost internetového připojení ovlivňují různé faktory, včetně typu účtu ISP, místního i celosvětového internetového provozu a počtu zařízení v domácnosti, která sdílejí připojení k internetu.28 Můj účet Změňte si heslo do aplikace Linksys a udělte souhlas s příjmem posledních novinek a nabídek od společnosti Linksys. K dispozici pouze při přihlášení do aplikace s použitím e-mailové adresy.29 Zpětná vazba Můžete nám sdělit svůj názor. Ohodnoťte aplikaci v obchodu s aplikacemi, zašlete nám návrh nebo popište, co vám brání v lepší zkušenosti.30 Nápověda Máte problémy s aplikací? Potřebujete více informací o nějaké funkci? Klepnutím na Nápovědu získáte další informace.31 Přímé připojení ke směrovači I když nejste připojeni k internetu, stále máte přístup k nastavení směrovače. Připojte se ke své bezdrátové síti, spusťte aplikaci Linksys a klepněte na „Log in with Router Password“ (přihlásit se heslem směrovače) dole na obrazovce. Nebudete moci přistupovat ke svému účtu Linksys Wi-Fi, když nejste online. iPhone Android32 Heslo směrovače Při instalaci jsme vytvořili bezpečné heslo správce. Pokud je chcete změnit, klepněte na Network/Router Administration (správa sítě/směrovače) a změňte heslo ke směrovači a nápovědu k heslu. Pokud heslo ke směrovači někdo změní, zašleme vám e-mail, abychom zajistili, že váš směrovač zůstane bezpečný.33 Jak obnovit tovární nastavení směrovače. Obnovení továrního nastavení směrovače MR2000 Series by nemělo být teoreticky nikdy zapotřebí – je to velmi problematický proces. Obnovení továrního nastavení vrátí váš směrovač do stavu, kdy jste si ho zakoupili. Budete muset znovu provést celé nastavení. Všechna nastavení, která jste změnili při nastavování i po něm, budou vymazána (například název bezdrátové sítě, hesla, typ zabezpečení). Všechna bezdrátová zařízení se odpojí od bezdrátové sítě. Resetovat do výrobního nastavení:

Stiskněte a podržte resetovací tlačítko na spodní straně, když je směrovač připojený k napájení a zapnutý. Kontrolka na horní straně směrovače zabliká červeně. Neuvolňujte tlačítko, dokud indikátor zcela nezhasne a pak nezačne svítit jasně červeně. Jak upevnit směrovač na zeď Váš směrovač MR2000 má na spodní straně otvory, které můžete použít pro jeho montáž na zeď. K uchycení směrovače použijte šrouby M3 x 20 mm.34 Technické údaje Linksys Hydra 6 Název modelu Dvoupásmový směrovač AX3000 WiFi 6 Číslo modelu MR2000, MR20EC, MR20MS, MR20WH Rychlost přepínaných portů 10/100/1000 Mb/s (gigabitový ethernet) Frekvence vysílání 2,4 GHz a 5 GHz Počet antén 2 externí nastavitelné antény (neodnímatelné), 1 interní plochá anténa Porty USB 3.0, ethernet (1-4), internet, napájení Tlačítka Vypínač, reset, WPS Indikátory Přední panel: Jeden indikátor s více barvami pro signalizaci napájení a stavu Zadní panel: USB, ethernet (1-4), internet Bezpečnostní funkce WPA2-Personal, WPA3-Personal, WPA2/WPA3-Personal Mixed Úroveň zabezpečení Až 128bitové šifrování Podpora systému souborů úložiště FAT 32, NTFS, HFS+, Samba Prostředí Rozměry 215 mm x 155 mm x 56 mm (8,46” x 6,10” x 2,20”) Hmotnost 687 g (1,51 lbs) Napájení 12 V, 1,5 A Certifikace FCC, IC, CE, Wi-Fi (IEEE 802.11a/b/g/n/ac/ax) Provozní teplota 0 až 40 °C (32 až 104 °F) Skladovací teplota -20 až 60 °C Provozní vlhkost 10% až 80% relativní vlhkost, bez kondenzace Skladovací vlhkost 5% až 90% bez kondenzace Poznámky: Regulační, záruční a bezpečnostní informace najdete na stránce Linksys.com/support/MR2000. Specifikace podléhají změně bez oznámení. Maximální výkon je odvozen od specifikací standardu IEEE 802.11. Skutečný výkon se může lišit, a to včetně nižší kapacity bezdrátové sítě, rychlosti přenosu dat, dosahu a pokrytí sítě. Výkon závisí na mnoha faktorech, podmínkách a proměnných, včetně vzdálenosti od přístupového bodu, intenzity síťového provozu, stavebních materiálů a konstrukcí, použitého operačního systému, kombinace používaných bezdrátových produktů, rušení atd. Špičkovou technickou podporu najdete na adrese linksys.com/support/MR2000.35 LINKSYS, Intelligent Mesh a mnoho názvů produktů a loga jsou ochranné známky společnosti Linksys Holdings, Inc. a/nebo jejích přidružených společností. Zmíněné ochranné známky jsou vlastnictvím příslušných vlastníků. © 2022 Linksys, Inc. a její přidružené společnosti. Všechna práva vyhrazena.1
