| Typ výrobku | Vertikální mraznička |
| Značka | Haier |
| Model | H2F-385WD |
| Rozměry (V x Š x H) | 172.5 cm x 70.5 cm x 69.1 cm |
| Čistý objem | 386 L |
| Třída energetické účinnosti | D (podle energetického štítku) |
| Roční spotřeba energie | 228 kWh/rok (pro model D) |
| Mrazicí výkon | 19,5 kg/24h |
| Výdrž při výpadku proudu | 11,5 hodin |
| Hladina hluku | 39 dB(A) |
| Klimatická třída | SN-T (10 °C až 43 °C) |
| Elektrické napájení | 220-240 V ~, 50 Hz, 1,5 A |
| Chladivo | R600a (isobutan) |
| Systém odmrazování | Automatické (No Frost) |
| Osvětlení | LED |
| Ovládací panel | Dotykový displej s funkcemi Super Freeze, Daily, Holiday, Auto Set |
| Rozsah teplot mrazničky | -14 °C až -24 °C |
| Obrácení dveří | Ano (levá/pravá) |
| Alarmy | Alarm otevření dveří a vysoké teploty |
| Dodávané příslušenství | Výrobník ledu, lžíce na zmrzlinu, odnímatelné přihrádky dveří, skleněné police |
| Údržba a čištění | Vnitřní čištění vlažnou vodou a neutrálním detergentem; žádné tvrdé kartáče ani rozpouštědla; automatické odmrazování |
| Dostupnost náhradních dílů | Termostaty, senzory, elektronické desky a osvětlení dostupné 7 let; rukojeti, panty, police 7 let; těsnění dveří 10 let po poslední jednotce |
| Záruka | 2 roky (EU), liší se podle země |
| Hmotnost | Neuvedeno v návodu (odhad ~80 kg) |
Často kladené otázky - H2F-385WD HAIER
Dotazy uživatelů ohledně H2F-385WD HAIER
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Mrazák ve formátu PDF zdarma! Najděte svůj návod H2F-385WD - HAIER a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. H2F-385WD značky HAIER.
NÁVOD K OBSLUZE H2F-385WD HAIER
Děkujeme vám za zakoupení výrobku Haier!
Před použitím spotřebiče si laskavě pečlivě přečtěte tyto pokyny. Pokyny obsahují důležité informace, které vám pomohou ze spotřebiče vytěžit maximum a zajistí bezpečnou a správnou instalaci, používání a údržbu.
Tento návod k obsluze uschovejte na vhodném místě, abyste si jej mohli kdykoli prohlédnout pro bezpečné a správné používání spotřebiče.
Pokud spotřebič prodáváte, darujete nebo ho při stěhování ponecháte na starém místě, zajistěte se, abyste také zanechali tento návod k obsluze, aby se nový majitel mohl seznámit se spotřebičem a bezpečnostními upozorněními.
VAROVÁNÍ! Nebezpečí požáru/hořlavý materiál. Symbol označuje nebezpečí požáru, protože se používají hořlavé materiály. Dbejte na to, aby nedošlo k zapálení hořlavého materiálu.
Popis
Obecné informace a tipy
Upozornění - Důležité poučení o bezpečnosti
Sdělení týkající se životního prostředí
Pomozte chránit životní prostředí a lidské zdraví. Obal spotřebiče vyhoďte do příslušného kontejneru, aby mohl být recyklován. Pomozte recyklovat odpad z elektrických a elektronických přístrojů. Nevyhazujte přístroje označené tímto symbolem do běžného odpa- du z domácnosti. Vratte výrobek do místního zařízení pro recyklaci nebo se obratte na svůj městský úřad.
Varování!
Nebezpečí zranění nebo udušení!
Chladivo a plyny se musí zlikvidovat profesionálně. Před řádnou likvidací se ujistěte, že potrubí chladicího okruhu není poškozeno. Odpojte spotřebič od elektrické sítě. Odřízněte kabel pro připojení do elektrické sítě a zlikvidujte ho. Aby nedošlo k zavření dětí nebo domácích mazlíčků do spotřebiče, odstraňte dveře a odmontujte západku dveři a těsnění.
1 – Bezpečnost......4
2 – Určené použití......11
3 – Popis produktu....12
4 – Použití ...... 13
5 – Vybavení 17
6 – Péče a čištění 18
7 – Řešení problémů....20
8-Instalace 23
9 – Technické údaje....27

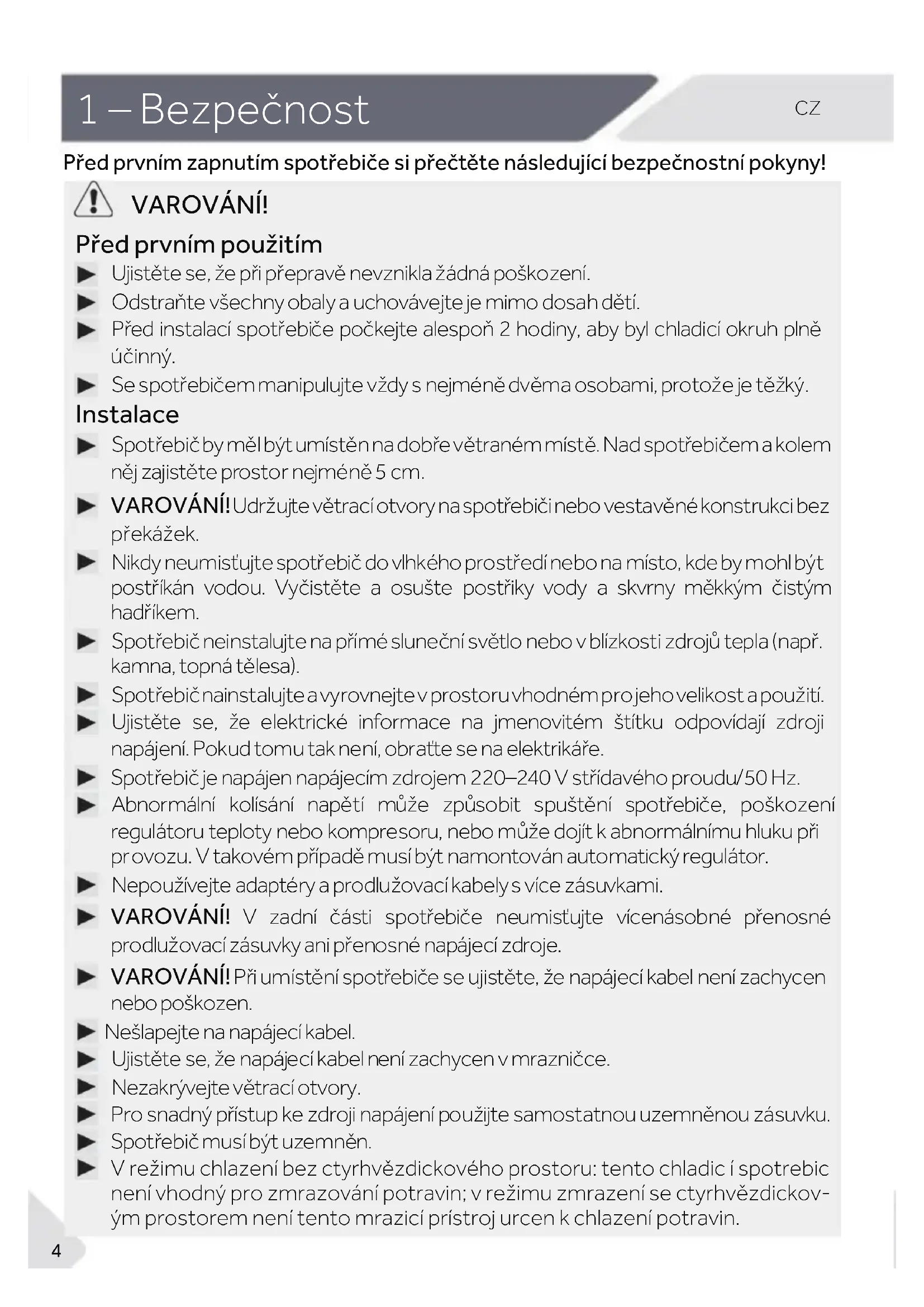

Před prvním zapnutím spotřebiče si přečtěte následující bezpečnostní pokyny!
VAROVÁNÍ!
Před prvním použitím
Ujistěte se, že při přepravě nevznikla žádná poškození.
Odstraňte všechny obaly a uchovávejte je mimo dosah dětí.
Před instalací spotřebiče počkejte alespoň 2 hodiny, aby byl chladicí okruh plně účinný.
Se spotřebičem manipulujte vždy s nejméně dvěma osobami, protože je těžký.
Instalace

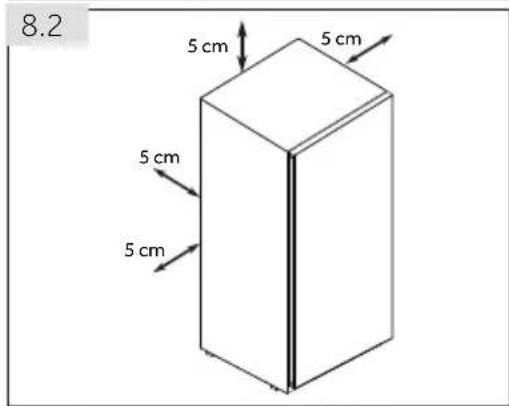

Spotřebič by měl být umístěn na dobře větraném místě. Nad spotřebičem a kolem něj zajistěte prostor nejméně 5 cm.
VAROVÁNÍ! Udržujte větrací otvory na spotřebiči nebo vestavěné konstrukci bez překážek.
Nikdy neumistujte spotřebič do vlhkého prostředí nebo na místo, kde by mohl být postříkán vodou. Vyčistěte a osušte postřiky vody a skvrny měkkým čistým hadříkem.
Spotřebič neinstalujte na přímé sluneční světlo nebo v blízkosti zdrojů tepla (např. kamna, topná tělesa).
Spotřebič nainstalujte a vyrovnejte v prostoru vhodném projeho velikost a použití.
Ujistěte se, že elektrické informace na jmenovitém štítku odpovídají zdroji napájení. Pokud tomu tak není, obratte se na elektrikáře.
Spotřebič je napájen napájecím zdrojem 220–240 V střídavého proudu/50 Hz.
Abnormální kolísání napětí může způsobit spuštění spotřebiče, poškození regulátoru teploty nebo kompresoru, nebo může dojít k abnormálnímu hluku při provozu. V takovém případě musí být namontován automatický regulátor.
Nepoužívejte adapté a prodlužovací kabely s více zásuvkami.
VAROVÁNÍ! V zadní části spotřebiče neumistujte vícenásobné přenosné prodlužovací zásuvky ani přenosné napájecí zdroje.
VAROVÁNÍ! Při umístění spotřebiče se ujistěte, že napájecí kabel není zachycen nebo poškozen.
▶ Nešlapejte na napájecí kabel.
Ujistěte se, že napájecí kabel není zachycen v mrazničce.
▶ Nezakrývejte větrací otvory.
Pro snadný přístup ke zdroji napájení použijte samostatnou uzemněnou zásuvku.
Spotřebič musí být uzemněn.
V režimu chlazení bez ctyrhvězdickového prostoru: tento chladic í spotrebic není vhodný pro zmrazování potravin; v režimu zmrazení se ctyrhvězdickovým prostorem není tento mrazicí prístroj urcen k chlazení potravin.
VAROVÁNÍ!
VAROVÁNÍ! Nesmí dojít k poškození chladicího okruhu.
Denní používání
Tento spotřebič smějí používat děti starší 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo bez patřičných zkušeností a znalostí, pokud jsou pod dohledem osoby odpovědné za jejich bezpečnost, případně byly poučeny o bezpečném používání spotřebiče a rozumějí možným nebezpečím.
Děti si se spotřebičem nesmějí hrát.
Vkládat potraviny do chladicího spotřebiče a vyjímat je ven mohou děti ve věku od 3 do 8 let, ale nesmí čistit a instalovat chladicí spotřebiče.
Udržujte spotřebič mimo dosah dětí do 3 let, pokud nejsou pod neustálým dohledem.
Děti nesmějí bez dozoru dospělých spotřebič čistit, ani provádět činnosti údržby.
Spotřebič musí být umístěn tak, aby zástrčka byla přístupná. Pokud do blízkosti spotřebiče uniká svítiplyn nebo jiný hořlavý plyn, vypněte ventil unikajícího plynu, otevřete dvířka a okna a neodpojujte napájecí kabel mrazničky ani jiného spotřebiče.
Všimněte si, že spotřebič je nastaven pro provoz ve specifickém rozsahu okolního prostředí mezi 10 a 43°C. Spotřebič nemusí správně fungovat, pokud byl delší dobu ponechán při teplotě vyšší nebo nižší, než je uvedený rozsah.
Na mrazničku neukládejte nestabilní předměty (těžké předměty, nádoby naplněné vodou), aby nedošlo ke zranění osob způsobenému jejich pádem nebo úrazem elektrickým proudem po kontaktu s vodou.
Neskladujte ani nepoužívejte hořlavé, výbušné nebo korozivní materiály ve spotřebiči nebo v jeho blízkosti.
▶ Nezvedejte spotřebič za madla.
Při stěhování nikdy neumistujte spotřebič vodorovně na zem. Před každou operací nejprve odpojte spotřebič od sítě.

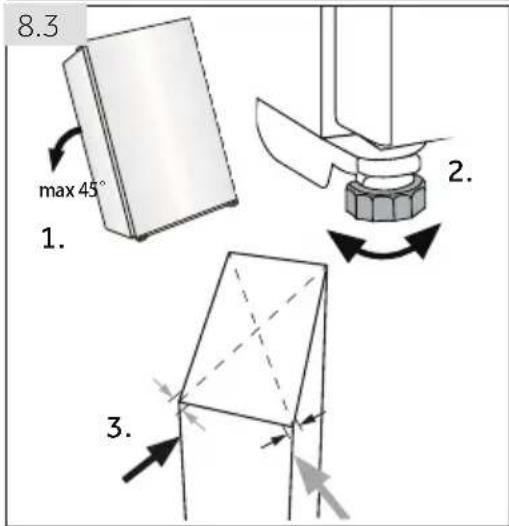

Nenaklánějte spotřebič o více než 45°, abyste zabránili poškození chladicího systému při stěhování spotřebiče.
V případě výpadku napájení nebo před čištěním spotřebič odpojte. Před opětovným spuštěním spotřebiče počkejte nejméně 7 minut, protože časté spouštění může poškodit kompresor.
Zkontrolujte stav potravin, pokud došlo ke zvýšení teploty v mrazničce.
VAROVÁNÍ!
Netahejte za poličky dvířek. Dvířka mohou být vytaženy šikmo, poličky dvířek mohou být vytaženy, nebo se spotřebič může převrátit.
Dvířka otevírejte a zavírejte pouze pomocí madel. Mezera mezi dvířky a skříní je velmi úzká. Nevkládejte ruce do těchto oblastí, aby nedošlo k sevření prstů.
Dvířka spotřebiče otevírejte nebo zavírejte pouze tehdy, pokud v dosahu pohybu dvířek nejsou žádné děti.
Nikdy neuchovávejte balené pivo nebo nápoje v mrazničce, protože během zmrazování prasknou.
V tomto spotřebiči neskladujte výbušné látky, jako jsou aerosolové nádoby s hořlavou podpůrnou látkou.
Neuchovávejte léky, bakterie nebo chemické látky ve spotřebiči. Tento spotřebič je domácí spotřebič. Nedoporučuje se skladovat materiály, které vyžadují přesně vymezené teploty.
V mrazničce nikdy neskladujte tekutiny v lahvích nebo plechovkách (kromě lihovin s vysokým obsahem alkoholu), zejména sycené nápoje, protože během zmrazování prasknou.
V mrazničce nenastavujte zbytečně nízkou teplotu. Při vysokých nastaveních může dojít k minusovým teplotám. Pozor! Láhve mohou prasknout.
Nedotýkejte se zmrazeného zboží mokrýma rukama (noste rukavice).
Zejména nejezte zmrzliny bezprostředně po vyjmutí z oddílu mrazničky. Hrozí nebezpečí zamrznutí nebo tvorby puchýřů. PRVNÍ pomoc: udržujte okamžitě pod tekoucí studenou vodou. Nevytahujte!
Během provozu se nedotýkejte vnitřního povrchu mrazicího oddílu, zejména mokrýma rukama, protože vaše ruce mohou přimrznout na povrchu.
VAROVÁNÍ! Nepoužívejte elektrická zařízení v odkládacích prostorách spotřebiče, pokud nejsou typu doporučeného výrobcem.

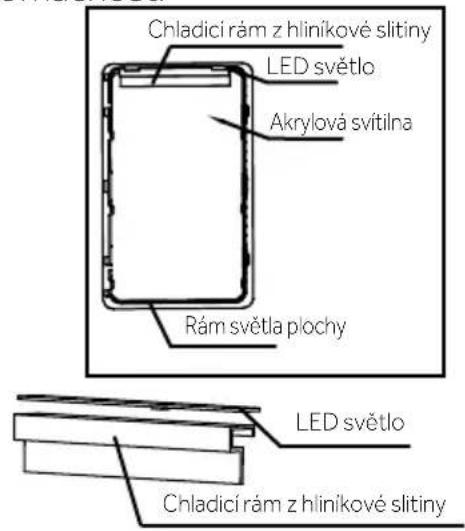

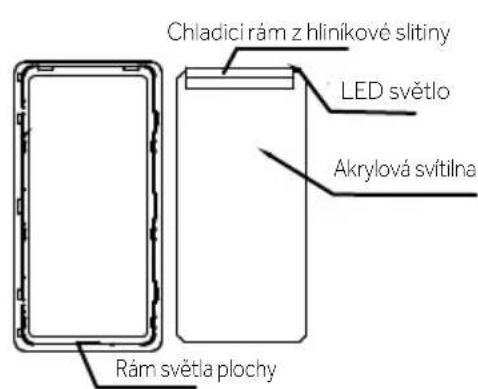

▶ VAROVÁNÍ! Lampy může vyměnit pouze výrobce společně s částí spotřebiče.
VAROVÁNÍ! Pokud si nejste jisti typem chladiva, zkontrolujte štítek v jednotce. Údržba tohoto spotřebiče je nebezpečná pro jakoukoliv jinou osobu než autorizovaného servisního technika. V Queenslandu musí být autorizovaný servisní technik držitelem povolení k práci s plynem pro uhlovodíková chladiva, aby mohl provádět servis nebo opravy, které zahrnují odstranění krytů.
VAROVÁNÍ!
Údržba/čištění
Pokud čištění a údržbu provádějí děti, ujistěte se, že jsou pod dozorem.
Před prováděním jakékoli běžné údržby odpojte spotřebič od elektrické sítě.
Před opětovným spuštěním spotřebiče počkejte nejméně 7 minut, protože časté spouštění může poškodit kompresor.
Při odpojování spotřebiče držte zástrčku, nikoli kabel.
Nečistěte spotřebič tvrdými kartáči, drátěnými kartáči, čisticími prášky, organickými roztoky jako například benzínem, amylacetátem, acetonem a podobně, kyselými nebo alkalickými roztoky. Čištění provádějte pomocí speciálního mycího prostředku na mrazničky, aby se předešlo poškození.
Neseškrabávejte námrazu a led ostrými předměty. Nepoužívejte spreje, elektrické ohřívače, jako je topení, vysoušeč vlasů, parní čističe anijiné zdroje tepla, aby nedošlo k poškození plastových dílů.
VAROVÁNÍ! Nepoužívejte mechanické nástroje nebo jiné prostředky k urychlení procesu odmrazování, pokud nejsou doporučeny výrobcem.
Jestliže je poškozený napájecí kabel, smí ho vyměnit pouze výrobce, servisní technik nebo osoba s podobnou příslušnou kvalifikací, jinak by mohlo dojít k úrazu.
Nepokoušejte se spotřebič opravovat, rozebírat ani upravovat sami. V případě, že je nutná oprava, obratte se na náš zákaznický servis.
Alespoň jednou za rok odstraňte prach na zadní straně jednotky, aby se předešlo nebezpečí požáru a zvýšené spotřebě energie.
Spotřebič během čištění nepostřikujte ani nevyplachujte.
Při čištění spotřebiče nepoužívejte vodní sprej ani páru.
Studené skleněné police ani skleněné dvířka nečistěte horkou vodou. Náhlá změna teploty může způsobit rozbití skla.
Před čištěním spotřebič odpojte od napájecího zdroje.
V případě zahřívání zkontrolujte stav zmrazeného zboží.
Před údržbou spotřebič deaktivujte a odpojte sítovou zástrčku od sítové zásuvky.
Elektrická zařízení by měla být servisována pouze kvalifikovanými elektrotechnickými odborníky, protože nesprávné opravy mohou způsobit značné následné škody.
Informace o chladicím plynu
VAROVÁNÍ!
Údržba/čištění
Spotřebič obsahuje hořlavé chladivo ISOBUTAN (R600a). Ujistěte se, že během přepravy nebo instalace nedošlo k poškození chladicího okruhu. Únik chladiva může způsobit poranění očí nebo vznícení. Pokud dojde k poškození, držte se dále od otevřeného ohně, důkladně větrejte místnost, nezapojujte ani neodpojujte napájecí kabely spotřebiče nebo jiného spotřebiče. Informujte zákaznický servis.
V případě kontaktu očí s chladivem jej okamžitě vypláchněte pod tekoucí vodou a zavolejte očního lékaře.
VAROVÁNÍ! Chladicí systém je pod vysokým tlakem. Do spotřebiče nikdy nezasahujte. Vzhledem k tomu, že spotřebič používá hořlavá chladiva, provádějte instalaci, manipulaci a servis přísně v souladu s návodem a v případě likvidace spotřebiče se obratte na odborníka nebo na náš poprodejní servis.
VAROVÁNÍ!
Dbejte opatrnosti, aby zapálením hořlavého materiálu nedošlo k požáru.
▶ VAROVÁNÍ! Při umistování spotřebiče se ujistěte, že nedošlo k zachycení ani poškození napájecího kabelu.
VAROVÁNÍ! V zadní části spotřebiče neumistujte vícenásobné přenosné prodlužovací zásuvky ani přenosné napájecí zdroje.
V tomto spotřebiči neskladujte výbušné látky, jako jsou aerosolové nádoby s hořlavou podpůrnou látkou.
Pokud se v mrazničce používají hořlavá chladiva, bud'te při instalaci, manipulaci, podávání a recyklaci spotřebiče opatrní.
Pro likvidaci spotřebiče kontaktujte servisního zástupce, protože byl použit hořlavý ventilační plyn.
Zamýšlené použití
Spotřebič je určen k použití v domácnosti a v podobných prostředích, například
- v kuchyňských prostorách pro zaměstnance v obchodech, kancelářích a jiných pracovních prostředích;
- v zemědělských domech a místnostech klientů v hotelech, motelech a jiných obytných prostředích;
- v prostředích pro nocleh se snídání;
- ve stravovacích a podobných zařízeních mimo maloobchod.
Pokud spotřebič není používán delší dobu.
- Vyndejte jídlo.
- Odpojte napájecí kabel.
- Vyčistěte spotřebič, jak je popsáno výše.
- Ponechejte dvířka otevřená, abyste zabránili vytváření nepříjemných pachů uvnitř.
Dodržujte prosím tento návod k použití, aby se zajistilo bezpečné uchování potravin.
V následující části jsou uvedeny podrobnosti o nejvhodnějším oddílu v prostoru spotřebiče, kde by se měly skladovat určité druhy potravin, s přihlédnutím k možnému rozložení teplot v různých oddílech spotřebiče, jsou uvedeny v další části návodu k obsluze.
Dodržujte prosím následující pokyny, aby se zabránilo kontaminaci potravin:
- Otevírání dvířek na dlouhou dobu může v oddílech spotřebiče způsobit výrazné zvýšení teploty.
- Pravidelně čistěte povrchy, které mohou přijít do styku s potravinami, a přístupné odvodňovací systémy.
- Uchovávejte nádoby v mrazničce tak, aby nepřicházely do kontaktu s jinými potravinami nebo aby z nich nekapalo na jiné potraviny.
- Dvouhvězdičkové oddíly pro zmrazené potraviny jsou vhodné pro skladování předem zmražených potravin, skladování nebo výrobu zmrzliny a výrobu kostek ledu.
1 - Bezpečnost
- Jednohvězdičkové, dvouhvězdičkové a třihvězdičkové prostory nejsou vhodné pro zmrazování čerstvých potravin.
- Pokud je chladicí spotřebič po delší dobu ponechán prázdný, vypněte jej, odmrazte, vyčistěte, vysušte a nechte dvířka otevřená, aby se zabránilo tvorbě plísní uvnitř spotřebiče.
Likvidace
Symbol na obalu a jeho balení udává, že tento výrobek nepatří do domácího odpadu. Místo toho je nutné jej odvézt do příslušného sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, k nimž by jinak došlo nevhodnou likvidací tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku získáte na místním obecním úřadu, středisku pro likvidaci domovního odpadu nebo v obchodě, kde jste tento výrobek zakoupili.
Vzhledem k tomu, že spotřebič používá hořlavé izolační ventilační plyny, v případě likvidace spotřebiče se obratte na odborníka nebo na náš poprodejní servis.
VAROVÁNÍ!
Nebezpečí udušení!
Chladiva a plyny musí být odborně zlikvidovány. Před řádnou likvidací se ujistěte, že hadička chladicího okruhu není poškozena. Odpojte spotřebič od elektrické sítě. Odřízněte síťový kabel a zlikvidujte jej. Vyjměte zásobníky a zásuvky, jakož i západku dvířek a těsnění, abyste zabránili zavření dětí a domácích zvířat ve spotřebiči.
2.1 Určené použití
Spotřebič je určen k použití v domácnosti a v podobných prostředích, například
- v kuchyňských prostorách pro zaměstnance v obchodech, kancelářích a jiných pracovních prostředích;
- v zemědělských domech a místnostech klientů v hotelech, motelech ajiných obytných prostředích;
- v prostředích pro nocleh se snídaní;
– ve stravovacích a podobných zařízeních mimo maloobchod.
Tento spotřebič je určen k mražení potravin. Byl navržen výhradně pro použití v suchých vnitřních domácnostech. Není určen pro komerční nebo průmyslové použití.
Změna nebo úprava zařízení není povolena. Nezamýšlené použití může způsobit nebezpečí a ztrátu práv na reklamace ze záruky.
2.2 Příslušenství
Zkontrolujte príslušenství a literaturu podle tohoto seznamu:
2.2
Energetický
štítek
Návod k obsluzeZáruční list
Horní levý koncový
kryt lišty

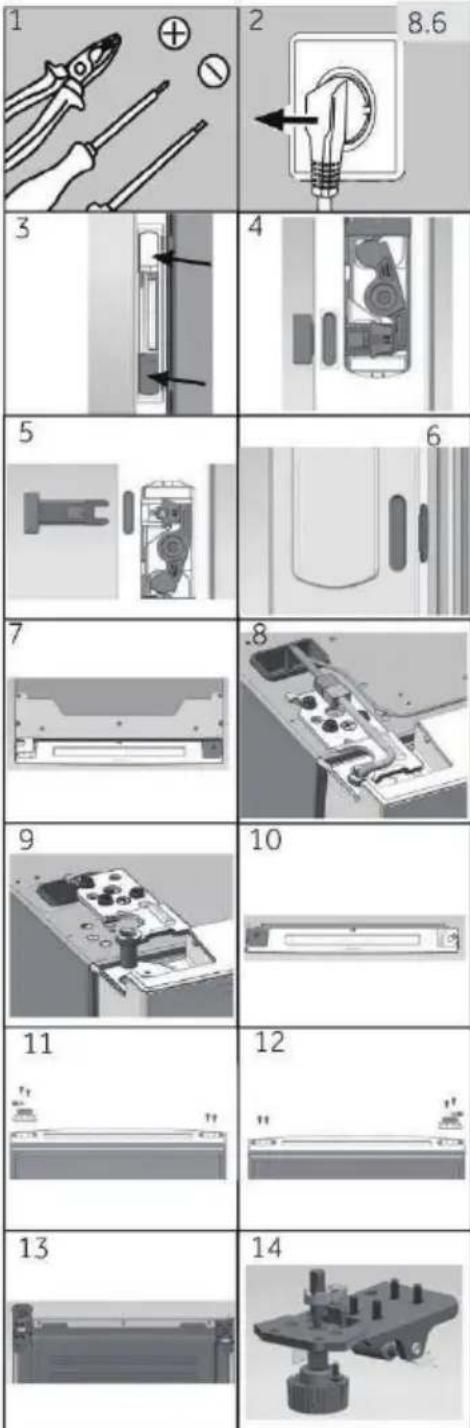

obrácení dvířek
Kryty os Horní pravý |
Kryt horního pravého pantu
3 – Popis produktu
CZ
Poznámka: Rozdí
Kvůli technickým změnám a různým modelům se některé ilustrace v tomto návodu mohou lišit od vašeho modelu.

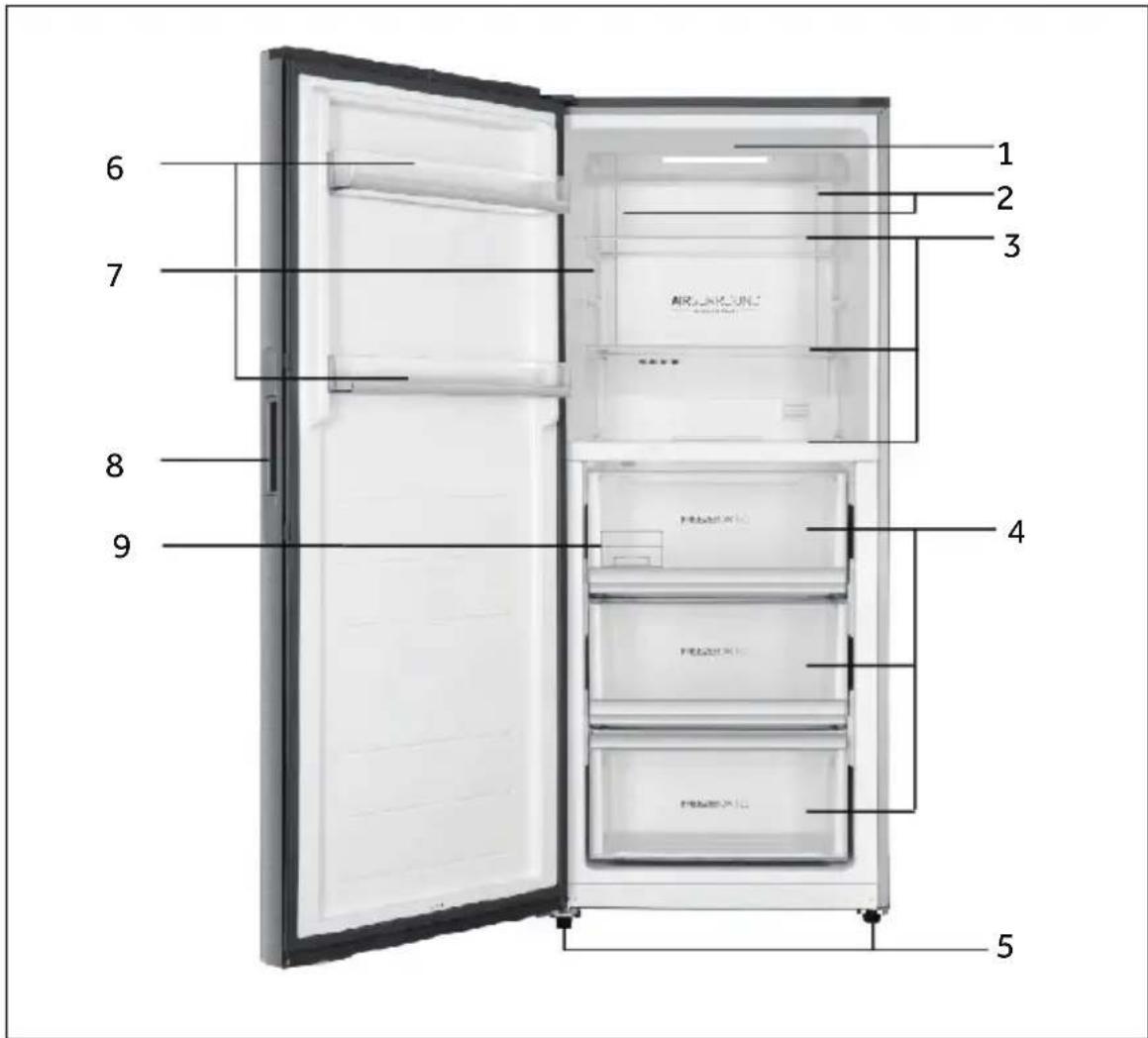

1 LED kontrolka 6 Nastavitelné police dvířek
2 Kryt vzduchového potrubí 7 Výkonový štítek
3 Skleněné police 8 Klika
4 Mrazicí úložné zásobníky 9 Výrobník ledu na otočném principu
5 Seřiditelné nožičky
Poznámka: Tento výrobek obsahuje světelný zdroj s třídou energetické účinnosti
4.1 Před prvním použitím
Odstraňte všechny obalové materiály, uchovávejte je mimo dosah dětí a zlikvidujte je způsobem šetrným k životnímu prostředí.
▶ Před vložením potravin do spotřebiče vyčistěte vnitřek i vnějšek spotřebiče vodou a jemným čisticím prostředkem.

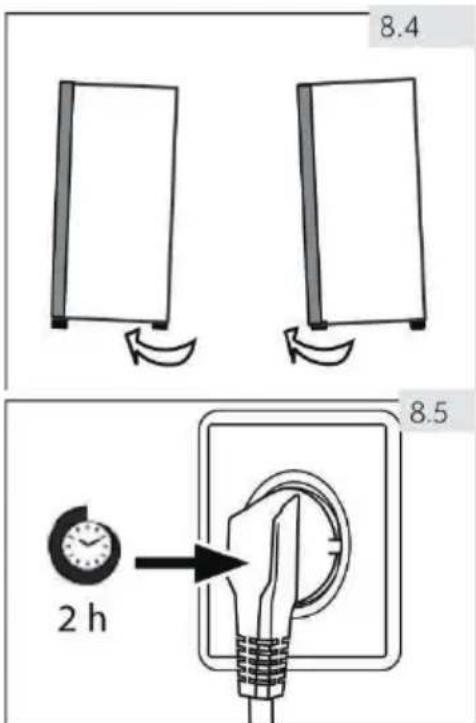

Po vyrovnání a vyčištění spotřebiče počkejte nejméně 2 hodiny, než jej připojíte ke zdroji napájení. Viz pokyny v části INSTALACE.
▶ Před v ložením potravin předchlad'te oddíl 2 hodiny při vysokém nastavení. Funkce Super mrazení pomáhá rychle ochladit oddíl.

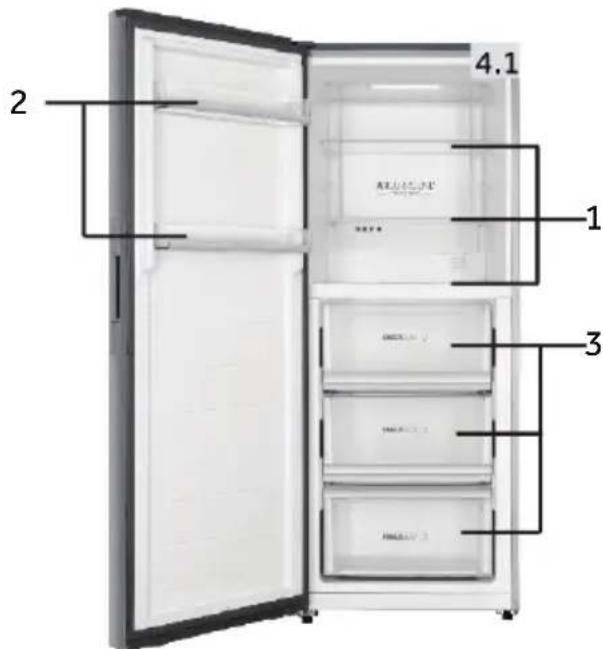

Různé potraviny by měly být umístěny v různých oblastech podle jejich vlastností (obr. 4.1). Mrazicí box se doporučuje skladovat maso, ryby, pizzu ajiné zmrazené potraviny.
Potraviny mohou být skladovány v mrazničce při teplotě nejméně -18°C po dobu 2 až 12 měsíců v závislosti na jejich vlastnostech (např. maso: 3–12 měsíců, zelenina: 6–12 měsíců).
Aby nedocházelo k uplynutí doby skladování, poznamenejte na obalu datum zmrazení, lhůtu a název potraviny podle doby skladování různých potravin.
4.2 Zapnutí/vypnutí spotřebiče
Spotřebič je v provozu ihned po připojení ke zdroji napájení.
Teplota mrazničky se automaticky nastaví na -18 °C. Toto je doporučené nastavení a ideální teplota pro mražené zboží. V případě potřeby můžete teplotu ručně změnit. Viz NASTAVENÍ TEPLOTY.
Poznámka: Předvolená nastavení
- Spotřebič je nastaven na doporučenou teplotu -18°C. Za normálních okolních podmínek nemusíte měnit teplotu.
- Pokud je spotřebič po odpojení od hlavního napájecího zdroje zapnut, může trvat až 12 hodin, než bude dosažena správná teplota.
Před vypnutím spotřebiče jej vyprázdněte. Chcete-li spotřebič vypnout, vytáhněte napájecí kabel ze zásuvky.
4.2 Zapnutí/vypnutí spotřebiče
Po zavření dvířek se obrazovka displeje automaticky vypne po 30 vteřinách bez provedení akce. Displej se automaticky uzamkne. Automaticky se rozsvítí při stisknutí libovolného tlačítka nebo otevření dvířek.

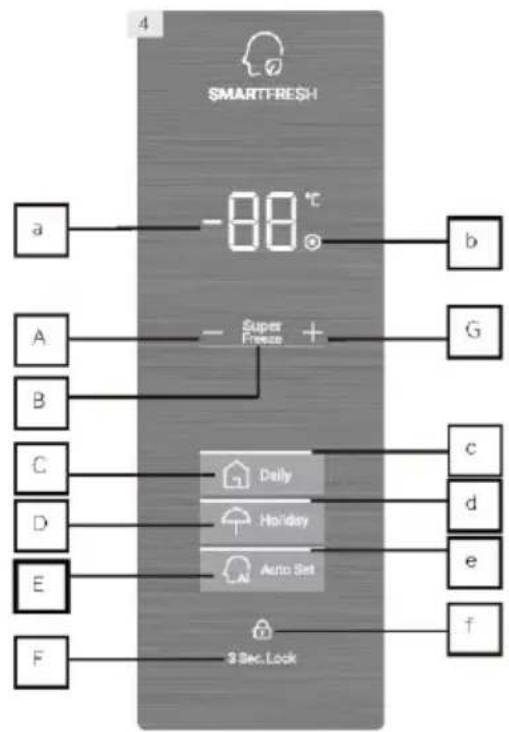

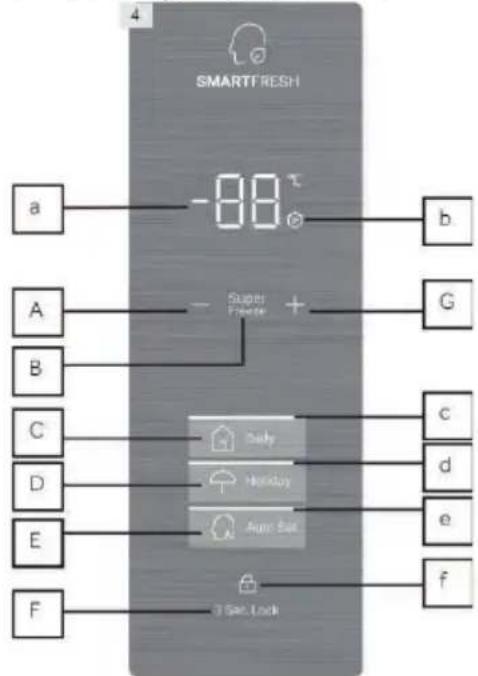

4.4 Ovládací panel (obr. 4)
Popis ikon
a: Symbol zobrazení teploty
b: Ikona Super mrazení
c: Ikona denní funkce
d: Ikona Dovolená
e: Ikona Automatické nastavení
f: Ikona zámku
Popis tlačítek
A: Tlačitko nastavení snížení teploty: Stiskněte pro snížení teploty
B: Tlačitko Super mrazení: Stisknutím aktivujete funkci Super mrazení
C: Tlačítko denní funkce: Stisknutím aktivujete denní funkce
D: Tlačítko Dovolená: Stiskněte pro aktivace funkce Dovolená
E: Tlačítko Automatické nastavení: Stisknutím aktivujete funkci Automatické nastavení
F: Tlačitko Zámek: Stisknutím a podržením na 3 sekundy uzamknete nebo odemknete
G: Tlačítko nastavení zvýšení teploty: Stiskněte pro zvýšení teploty
4.5 Uzamčení a odemknutí displeje
Automatické uzamknutí
Ovládací panel může automaticky vstoupit do funkce uzamčení. Displej se automaticky uzamkne po 30 sekundách bez provedení akce.
Ruční uzamknutí
Po odemčení displeje stiskněte tlačítko „Zámek“ (F) a podržte jej 3 sekundy po pípnutí, ikona „Zámek“ (f) svítí, displejje uzamčen. Je-li displej uzamčen, stiskněte tlačítko „Zámek“ (F) a podržte jej 3 sekundy, po pípnutí se ikona „Zámek“ (f) vypne a displej se odemkne.
Poznámka: Uzamčení displeje
Je-li displej uzamčen, funkce, jako je nastavení teploty nebo nastavení funkce, jsou zakázány. Při pokusu o výše uvedenou operaci ikona „Zámek“ (f) 3krát blikne, aby připomněla, že displej je uzamčený.
4.6 Nastavení teploty
Rozsah teplot této mrazničky lze nastavit v rozmezí -14 °C \~ -24 °C.
Je-li displej odemčen, při aktivní denní funkci stiskněte tlačítko „Nastavení snížení teploty“ (A), po pípnutí začne blikat ikona „Zobrazení teploty“ (a) a přejde do režimu nastavení teploty. Pokaždé, když stisknete tlačítko „Snižování teploty“ (A), zazní bzučák a teplota se sníží o 1 °C a nejnižší hodnota je -24 °C. Po nastavení teploty se určí nastavená hodnota teploty a přestane blikat po 5 sekundách bez provedení operace.
Po odemčení displeje při aktivní denní funkci stiskněte tlačítko „Nastavení zvýšení teploty“ (G), po pípnutí začne blikat ikona „Zobrazení teploty“ (a) a přejde do režimu nastavení teploty a pokaždé, když stisknete tlačítko „Zvýšení nastavení teploty“ (G), zazní bzučák, teplota se zvýší o 1 °C až na -14 °C. Po nastavení teploty se určí nastavená hodnota teploty a ikona (a) přestane blikat po 5 sekundách bez provedení akce.
4.7 Denní funkce (C)
Jakmile je spotřebič poprvé připojen k napájecímu zdroji, je v denní funkci a rozsvítí se ikona „Denní“ (c). Teplotu lze nastavit pouze za této funkce.
4.8 Funkce Super mrazení (B)
Režim Super mrazení je optimální pro zachování výživy potravin, může zmrazit potraviny za kratší dobu. Před vložením velkého množství potravin do mrazničky aktivujte funkci Super mrazení, abyste měli nižší teplotu a zajistili lepší výsledek zmrazení.
Je-li displej odemčen, stisknutím tlačítka „Super mrazení“ (B) se rozsvítí ikona Super mrazení (b) a mraznička pracuje v režimu Super mrazení. Chcete-li ukončit funkci Super mrazení, ručně opakujte výše uvedené kroky. V opačném případě se funkce automaticky ukončí po 50 hodinách.
Pokud máte najednou velké množství potravin k zmrazení, doporučuje se tuto funkci aktivovat 24 hodin před vložením potravin. Funkce se automaticky zastaví po 50 hodinách nebo po ručním zásahu. Při zapnuté funkci se spotřeba energie zvýší.
V režimu Super mrazení se provozní teplota mrazničky liší v závislosti na množství potravin a okolních podmínkách. Teplota uvnitř mrazicího oddílu by mohla potenciálně klesnout na -37 °C.
Poznámka: Super mrazení
-
V režimu Super mrazení nelze nastavit teplotu. Pokud tak učiníte, ikona Super mrazení 3krát blikne, aby vám připomněla, že mraznička je v režimu Super mrazení.
-
Je-li v režimu Super mrazení nastavena funkce Automatické nastavení nebo Dovolená, ikona Super mrazení (b) se vypne, funkce Super zmrazení se automaticky ukončí a zapne se Automatické nastavení nebo Dovolená.
4.9 Funkce Dovolená (D)
Je-li displej odemčen, stisknutím tlačítka „Dovolená“ (D) se rozsvítí ikona Dovolená (d) a mraznička pracuje ve funkci Dovolená. V režimu Dovolená se stisknutím tlačítka „Dovolená“ (D) ikona Dovolená (d) vypne a mraznička ukončí funkci Dovolená. V režimu Dovolená, pokud je teplota před vstupem do režimu Dovolená vyšší než -18°C, pak po vstupu do funkce Dovolená se teplota automaticky nastaví na -18°C. Pokud je teplota před vstupem do režimu Dovolená nižší než -18°C, pak po vstupu do funkce Dovolená se teplota nezmění.
Poznámka: Funkce Dovolená
- V režimu Dovolená nelze upravit teplotu. Pokud tak učiníte, ikona Dovolená 3krát blikne, aby vám připomněla, že mraznička je v režimu Dovolená.
- V režimu Dovolená, pokud je nastavena funkce Automatické nastavení, Denní nebo Super mrazení, se ikona Dovolená (d) vypne, funkce Dovolená se automaticky ukončí a přejde do funkce Automatické nastavení, Denní nebo Super mrazení.
4.10 Funkce Automatické nastavení (E)
Je-li displej odemčen, stisknutím tlačítka „Automatické nastavení“ (E) se rozsvítí ikona „Automatické nastavení“ (e), mraznička pracuje ve funkci Automatické nastavení. V režimu automatického nastavení se stisknutím tlačítka „Automatické nastavení“ (E) ikona (e) vypne a mraznička opustí funkci Automatického nastavení.
V rámci funkce Automatické nastavení pracuje mraznička při teplotě -18°C.
Poznámka: Funkce Automatické nastavení
-
V režimu Automatické nastavení nelze upravit teplotu. Pokud tak učiníte, ikona Automatickénastavení 3krát blikne, aby připomněla, že mrazničkaje vrežimu Automatické nastavení.
-
Je-li v režimu Automatické nastavení nastavena funkce Dovolená, Denní nebo Super mrazení, ikona Automatické nastavení (e) se vypne a funkce Automatické nastavení se automaticky ukončí a přejde do funkce Dovolená, Denní nebo Super mrazení.
4.11 Funkce ovládání displeje
Po zavření dvířek se obrazovka displeje automaticky vypne po 30 vteřinách bez provedení akce. Displej se automaticky uzamkne. Automaticky se rozsvítí, když se dotknete jakéhokoli tlačítka nebo otevřete dvířka.
4.12 Paměť pro výpadek napájení
Tato mraznička má paměť pro výpadek napájení, nastavení před vypnutím se uloží v paměti. Když se napájení obnoví, mraznička se vrátí do nastavení před vypnutím a bude nadále fungovat. Zámek není uložen v paměti, po opětovném zapnutí napájení je displej odemčen.
4.13 Alarm otevřených dvířek
Pokud zůstane mraznička otevřená déle než 1 minutu, bzučák vydá 3 pípnutí v intervalu 0,5 sekundy. Pípnutí se opakuje každých 30 sekund, pokud zůstanou dvířka otevřená. Pípnutí přestane po zavření dvířek nebo po 7 minutách od otevření dvířek. Bzučák přestane pípat a osvětlení mrazničky zhasne.
4.14 Alarm vysoké teploty
Tato mraznička je vybavena alarmem vysoké teploty. Pokud v režimu zmrazení nebo Super mrazení symbol zobrazení teploty zobrazuje „HH“ s pípnutím, stisknutím libovolného tlačítka se pípnutí zastaví, ale symbol zobrazení teploty stále bliká, což znamená, že teplota v mrazničce je příliš vysoká. Zkontrolujte, zda jsou dvířka pevně zavřená nebo zda není do mrazničky vloženo velké množství teplého jídla. Po uplynutí určité doby symbol zobrazení teploty přestane blikat. Pokud po dlouhou dobu nepřestane blikat „HH“ a znovu zazní pípnutí, které bylo ručně zrušeno, kontaktujte poprodejní servis.
4.15 Indikace chyby
Když symbol displeje zobrazuje E1, E2 a další kódy a bliká, znamená to, že mraznička má poruchu. V této situaci by mraznička stále mohla zmrazit potraviny, ale uživatel by měl co nejdříve kontaktovat servis pro optimální ovládání mrazničky.
4.16 Tipy na úsporu energie
Ujistěte se, že je spotřebič rádně větrán (viz INSTALACE).
Spotřebič neinstalujte na přímé sluneční světlo nebo v blízkosti zdrojů tepla (např. kamna, topná tělesa).
Vyvarujte se zbytečně nízké teplotě ve spotřebiči. Spotřeba energie se zvyšuje, čím nižší je ve spotřebiči teplota nastavena.
Před vložením do spotřebiče nechte teplé potraviny vychladnout.
Dvířka spotřebiče otevřete co nejméně a co nejkratší.
Ujistěte se, že se dvířka vždy zavírají správně a bez ovlivnění polohou potravin.
▶ Těsnění dvířek udržujte v čistotě.
Zmrazené potraviny rozmrazujte v chladnici.
Pravidelně čistěte zadní část spotřebiče. Prach zvyšuje spotřebu energie.
Energeticky nejúspornější konfigurace vyžaduje, aby byly zásuvky, boxy na potraviny a police spotřebiče v bezchybném stavu. Potraviny by měly být co nejdále, aniž by byl zablokován výstup vzduchu z potrubí.
5 – Vybavení

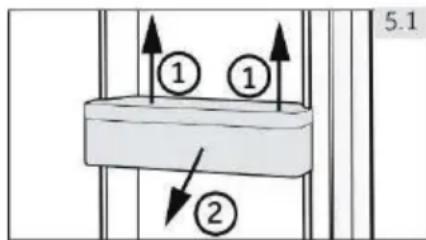

5.1 Vyjímatelné police dvířek
Police dvířek lze vyjmout za účelem čištění.
Položte ruce na každou stranu police, zvedněte ji nahoru (1) a vytáhněte (2) (obr. 5.1).
Pro zasunutí police dvířek se výše uvedené kroky provádějí v opačném pořadí.
5.2 Skleněné police
- Chcete-li polici vybrat, vyjměte ji nejprve zvednutím zadního okraje (1) a vytažením (2) (obr. 5.2).
- Chcete-li ji znovu nainstalovat, položte ji na výstupky na obou stranách a zatlačte ji do nejzadnější polohy, dokud nebude zadní část police upevněna v otvorech po stranách.

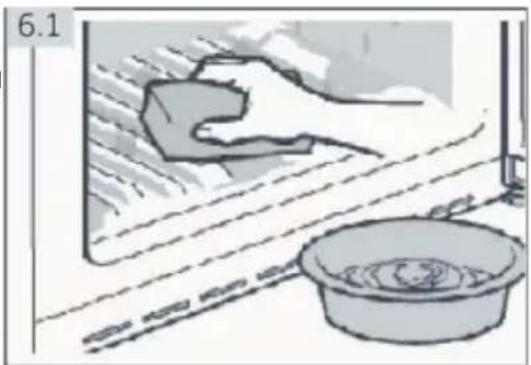

6.1 Obecné informace
Spotřebič vyčistěte, pokud skladujete jen málo potravin nebo žádné potraviny, a poté jej odpojte.
Vždy udržujte těsnění dvířek čisté. Vnitřní část a plást spotřebiče očistěte houbou navlhčenou v teplé vodě s neutrálním čisticím prostředkem.
- Vnitřní i vnější část mrazničky, včetně těsnění dvířek, stojanu na dvířka, skleněných polic, přihrádek atd., otřete měkkou utěrkou nebo houbou namočenou v teplé vodě (do teplé vody můžete přidat neutrální čisticí prostřede
-
Pokud dojde k rozlití kapaliny, odstraňte všechny kontaminované části, přímo je opláchněte tekoucí vodou, osušte a vložte je zpět do mrazničky.
-
Pokud dojde k rozlití smetany (jako je smetana, tající zmrzlina), vyjměte všechny kontaminované části, vložte je na nějakou dobu do teplé vody o teplotě přibližně 40 °C, poté je opláchněte tekoucí vodou, osušte a vložte zpět do mrazničky.
-
V případě, že se uvnitř mrazničky zasekne nějaká malá část nebo komponent (mezi policemi nebo úložnými zásobníky), použijte malý měkký kartáček, abyste ji uvolnili. Pokud jste se k součásti nedostali, obraťte se prosím na servis Haier.
6.2 Vypnutí na delší dobu
Pokud spotřebič není používán delší dobu:
☒ Vyndejte jídlo.
☒ Odpojte napájecí kabel.
☒ Vyčistěte spotřebič, jak je popsáno výše.
☒ Ponechejte dvířka a úložné zásobníky mrazničky otevřené, abyste zabránili vytváření nepříjemných pachů uvnitř.
Demontujte dvířka spotřebiče (otevřete dvířka a podržte je před vyjmutím šroubů), aby se zabránilo vstupu dětí do spotřebiče a jejich uzamčení.
Poznámka: Vypnutí
Aby byla zajištěna životnost spotřebiče, vypínejte jej, pouze pokud je to nezbytně nutné.
6.3 Přesun spotřebiče
- Vyjměte ze spotřebiče veškeré potraviny a odpojte jej.
- Zajistěte poličky a další pohyblivé části v mrazničce lepicí páskou.
- Zavřete dvířka a zajistěte je páskou.
- Nenakloňte mrazničku o více než 45°, aby nedošlo k poškození chladicího systému.
- Obalte nožičky mrazničky, aby nedošlo k poškrábání podlahy. Nikdy nepřesouvejte mrazničku násilně.
7 – Řešení problémů
Mnoho vyskytujících se problémů můžete vyřešit sami bez konkrétních odborných znalostí. V případě problému zkontrolujte prosím všechny zobrazené možnosti a před kontaktováním poprodejního servisu postupujte podle níže uvedených pokynů.
Akustický alarm lze vypnout stisknutím libovolného tlačítka.
7.1 Řešení problémů
| Problém | Možná příčina | Možné řešení |
| Kompresor nefunguje. | V sítové zásuvce není připojena sítová zástrčka. | Připojte sítovou zástrčku. |
| Spotřebič běží často nebo příliš dlouhou dobu. | Vnitřní nebo venkovní teplota je příliš vysoká.Spotřebič je po určitou dobu vypnutý.Dvířka spotřebiče nejsou těsně uzavřena.Dvířka byla otevírána příliš často nebo na příliš dlouhou dobu.Nastavení teploty je příliš nízké.Těsnění dvířek je špinavé, opotřebované, prasklé nebo mimo polohy.Požadovaná cirkulace vzduchu není zaručena.Interiér je pokryt ledem. | V tomto případě je běžné, aby spotřebič pracoval déle.Obvykle trvá 8 až 12 hodin, než se spotřebič zcela zchladí.Zavřete dvířka a ujistěte se, že je spotřebič umístěn na rovné zemi a že na dvířkách nejsou žádné potraviny ani nádoby.Neotvírejte dvířka příliš často.Nastavte vyšší teplotu, dokud nedosánete uspokojivé teploty.Trvá 24 hodin, než se teplota ustálí.Vyčistěte těsnění dvířek nebo jej nechte vyměnit u zákaznického servisu.Zajistěte dostatečnou ventilací.Rozmrazte spotřebič. |
| Spotřebič vydává abnormální zvuky. | Spotřebič není položen na rovném povrchu. | Vyrovnejte spotřebič. |
| Spotřebič se dotýká předmětu v jeho blízkosti. | Odstraňte předměty kolem spotřebiče. | |
| Spotřebič stojí na dřevěné podlaze nebo v blízkosti dřevěných stěn. | Dřevo zesiluje zvuk. Postavte spotřebič na jiné místo. | |
| Spotřebič vydává zvuk cvakání | To je běžné. Je způsobeno zapínáním nebo vypínáním chladící jednotky. | |
| Je třeba slyšet slabý zvuk podobný zvuku tekoucí vody. | To je běžné. | |
| Spotřebič vydává zvuk motoru. | Chlazení se právě samo zapnulo.To je normální. | |
| V spotřebiči není dostatečný chlad. | Teplota je nastavena příliš vysoko. | Resetujte teplotu. |
| Bylo uloženo příliš mnoho potravin najednou.Bylo uskladněno zboží, které je příliš teplé.Zboží je příliš blízko sebe.Dvířka nejsou těsně zavřená.Dvířka byla otevírána příliš často nebo na příliš dlouhou dobu. | Před uskladněním zboží vždy ochladte.Vždy skladujte malé množství potravin.Ponechte mezeru mezi několika potravinami umožňující proudění vzduchu.Zavřete dvířka.Neotvírejte dvířka příliš často. | |
| V spotřebiči je příliš chladno. | Teplota je nastavena příliš nízko.Funkce Super mrazení je aktivována nebo běží příliš dlouho. | Resetujte teplotu.Funkce Super mrazení. |
| Na povrchu spotřebiče se hromadí vlhkost. | Klima je příliš teplé a vlhké. | To je běžné ve vlhkém podnebí a změní se to, když vlhkost klesne.Utřete ji hadříkem. |
| Silný led a námraza v oddílu mrazničky. | Zboží nebylo dostatečně zabaleno.Dvířka nejsou těsně zavřená.Dvířka byla otevírána příliš často nebo na příliš dlouhou dobu.Těsnění dvířek je špinavé, opotřebované, prasklé nebo mimo polohy.Něco uvnitř brání správnému zavření dvířek. | Vždy dobře zabalte zboží.Zavřete dvířka.Neotvírejte dvířka příliš často.Vyčistěte těsnění dvířek nebo jej nechte vyměnit u zákaznického servisu.Umístěte regály, stojany na dvířka nebo vnitřní nádoby tak, aby se dvířka mohla zavřít. |
| Chladicí systém nefunguje. | Sítová zástrčka není připojena k sítové zásuvce.Napájení je poškozené. | Připojte síťovou zástrčku.Zkontrolujte napájení místnosti.Zavolejte místnímu dodavateli elektrické energie! |
| Boky skříně a lišty dvířek se zahřívají. | To je běžné. | |
| Slyšíte signál alarmu. | Dvířka jsou otevřená.Teplota uvnitř spotřebiče je příliš vysoká. | Zavřete dvířka nebo ručně ztište alarm. |
7 – Řešení problémů
Problém Možná příčina
Dvířka se těžko otevírají
Dvířka nemohou být správně zavřená. Vždy po tom zůstane mezera.
Možné řešení
- lakmile spotřebič běží, uvnitř se vytvoří podtlak.
-
Vzhledem k nízké teplotě spotřebičů může těsnění dvířek snadno ztvrdnout a zdeformovat.
-
Opatrně odchylte těsnění dvířek, aby se do spotřebiče dosta vzduch.
- Použijte fén na vlasy nebo položte horký ručník na místo, kde je těsnění zdeformované.
- Jakmile je těsnění opět měkké, zavřete dvířka a pevně je přitlačte.
7.2 Přerušení napá jení
V případě výpadku proudu by potraviny měly zůstat bezpečně studené po dobu přibližně 15 hodin. Při dlouhodobém výpadku proudu postupujte podle těchto rad, zejména v létě:
▶ Otevírejte dvířka co nejméně.
Během přerušení napájení nedávejte do mrazničky další potraviny.
Pokud je předem oznámeno přerušení napájení a doba trvání přerušeníje delší než 15 hodin, vytvořte led a vložte jej do nádoby v horním oddílu mrazničky.
Vzhledem k tomu, že teplota v mrazničce při přerušení napájení nebo jiném výpadku vzroste, zkrátí se doba skladování a jedlá kvalita potravin. Veškeré potraviny, které rozmrazujete, by měly být bud' zkonzumovány, nebo uvařeny a brzy poté znovu zmrazeny (je-li to vhodné), aby se předešlo zdravotním rizikům.
Poznámka: Funkce paměti při výpadku napájení
Po obnovení napájení spotřebič pokračuje s nastaveními, která byla nastavena před výpadkem napájení.
7.3 Parametry a náhrada LED svítidla
Parametr LED svítidla: 12V, 6W
Jedná se o LED lampu, která má nízkou spotřebu energie a dlouhou životnost. Pokud dojde k nějaké abnormalitě, prosím, nerozrozebírejte se sám. Obratte se prosím na post-prodejní personál pro pokojovou službu.
8.1 Vybalení
▶ Vyjměte spotřebič z obalu.
▶ Odstraňte všechny obalové materiály.
8.2 Okolní podmínky
Teplota v místnosti by měla být vždy mezi 18 °C a 43 °C, protože může ovlivnit teplotu uvnitř spotřebiče a jeho spotřebu energie. Spotřebič neinstalujte bez izolace v blízkosti jiných spotřebičů vyzařujících teplo (trouby, chladničky).
8.3 Požadavky na prostor

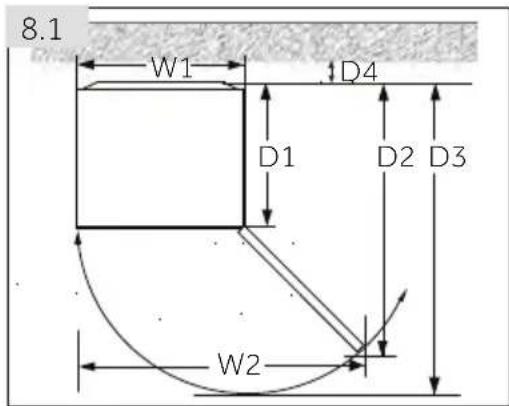

Požadovaný prostor pro otevření dvířek (obr. 8.1):
| Šířka v mm | Hloubka v mm | Vzdálenost od stěnyv mm | |||
| W1 | W2 | D1 | D2 | D3 | D4 |
| 705 | 1076 603 | 1243 | 1327 | 50 | |
Pro volně stojící zarízení: tento chladicí spotrebic není urcen k použití jako vestavěný spotrebic.
8.4 Průřezové míry pro větrání
Aby bylo z bezpečnostních důvodů dosaženo dostatečné větrání spotřebiče, musí být dodrženy informace o požadovaných průřezových mírách pro větrání (obr. 8.2).
PRO volně stojící spotřebič: tento chladicí spotřebič není určen k použití jako vestavěný spotřebič.
8.5 Nastavení spotřebiče do roviny
Spotřebič by měl být umístěn na rovném a pevném povrchu. Pokud je spotřebič umístěn na podstavci, musí být použity silné a ohnivzdorné materiály. Nikdy nepoužívejte jako podstavec pěnový obalový materiál.
- Spotřebič mírně nakloňte dozadu (obr. 8.3).
- Nastavte nožičky na požadovanou úroveň.
- Stabilitu lze kontrolovat střídavým nárazem na úhlopříčky. Mírné kývání by mělo být stejné v obou směrech. V opačném případě se rám může deformovat; výsledkem může být případný únik přes těsnění dvířek. Mírné naklonění k zadní straně usnadňuje zavírání dvířek.
8.6 Použití seřiditelných nožiček
Pokud je mraznička nestabilní, lze nastavit nožičky. Seřiditelné nožičky otáčejte podle směru šipky (obr. 8.4), abyste je otočili nahoru nebo dolů:
Otáčením nožiček ve směru hodinových ručiček spotřebič zvednete.
▶ Otáčením nožiček proti směru hodinových ručiček jej snížíte.
8.7 Čekací doba
Bezúdržbový mazací olej je umístěn v kapsli kompresoru. Tento olej může vytéct do uzavřeného potrubního systému během přepravy v šikmé poloze. Před připojením spotřebiče k napájecímu zdroji musíte počkat 2 hodiny (obr. 8.5), aby olej stékal zpět do kapsle.
8.8 Elektrické připojení
Před každým připojením zkontrolujte, zda:
zásuvka napájení a pojistky odpovídají jmenovitému štítku,
napájecí zásuvka je uzemněna a není v ní žádný adaptér a prodlužovací kabel s více zásuvkami,
zástrčka a zásuvka jsou presně podle standardů.
Připojte zástrčku do správně nainstalované zásuvky pro domácnost.
8.9 Diagram zdroje světla v oblasti
Stiskněte přezku, aby se rozdělil světelný rám prostoru a zdroj světla prostoru
Odstraňte hliníkovou fólii na obou stranách chladicího rámu z hliníkové slitiny a chladicí rám z hliníkové slitiny může být odstraněn
Rozdělit chladicí rám z LED lehkých a hliníkových slitin (oboustranné lepicí spojení)

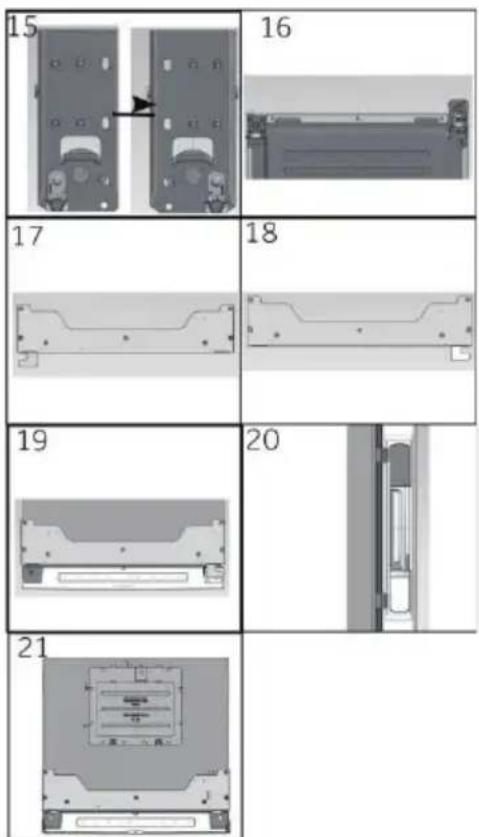

8.10 Obrácení dvířek
Před připojením spotřebiče k napájecímu zdroji byste měli zkontrolovat, zda se směr otevíráni dvířek musí měnit zleva (jak je dodáván) doprava, pokud to vyžaduje místo instalace a použitelnost.
8.10 Obrácení dvířek
- Připravte si potřebné nástroje.
-
Odpojte spotřebič.
-
Otevřete horní a spodní kryt rukojeti na pravé straně dvířek.
- Bílý unášeč mírně vypačte.
- Vyjměte 2 tlačné tyče a nasad'te zpět kryt rukojeti.
- Odstraňte 2 gumové zátky na levé straně dvířek a vložte je k odstraněným tlačným tyčím pro krok 20.
- Odstraňte 7 šroubů a kryt závěsu. Dávejte pozor, abyste neroztrhli kabel dvířek.
- Odpojte připojovací kabel.
- Odstraň te 3 šrouby závěsu a levý horní závěs a opatrně vyjměte dvířka.
- Vložte kartonovou krabici nebo látku pod dvířka a umístěte dvířka ve vodorovné poloze. Demontujte pravý koncový kryt dvířek, vyjměte levý koncový kryt z tašky s příslušenstvím. Namontujte jej na levou horní stranu dvířek.
- Demontujte 2 šrouby na pravé spodní straně dvířek. Demontujte 2 šrouby. Uzávěr dvířek a kryt osy na levé spodní straně dvířek.
- Vezměte uzávěr dvířek z posledního kroku a pravý kryt osy z tašky s příslušenstvím, upevněte je pomocí 2 šroubů. Upevněte 2 šrouby i na druhé straně dvířek.
- Po umístění hrubších podložek zespodu položte zadní část skříně dolů. Demontujte 4 šrouby a spodní závěs.
- Odšroubujte kryt osy.
- Vezměte pravý kryt osy z tašky s příslušenstvím. Upevněte jej šroubem.
- Po výměně zaměňte polohu náklonové destičky a spodního závěsu.
- Demontujte levý malý kryt závěsu a víko závěsu z krytu závěsu.
- Zaměňte víko závěsu na druhou stranu a z tašky s příslušenstvím vyberte pravý malý kryt závěsu. Nainstalujte jej na kryt závěsu.
- Namontujte dvířka, nainstalujte levý závěs, zapojte připojovací kabel a upevněte kryt závěsu pomocí šroubů.
-
- Namontujte demontovanou paličku na levou stranu dvířek a vložte gumové zátky do otvoru tlačné tyče rukojeti na pravé straně dvířek.
- Hotovo.
Minimální záruka je: 2 roky pro země EU, 3 roky pro Turecko, 1 rok pro Spojené království, 1 rok pro Rusko, 3 roky pro Švédsko, 2 roky pro Srbsko, 5 let pro Norsko, 1 rok pro Maroko, 6 měsíců pro Alžírsko, v Tunisku není vyžadována žádná právní záruka.
Termostaty, teplotní senzory, desky plošných spojů a světelné zdroje jsou k dispozici minimálně po dobu sedmi let od uvedení poslední jednotky modelu na trh. Rukojeti dvířek, závěsy dvířek, zásobníky a koše po dobu nejméně sedmi let a těsnění dvířek po dobu nejméně 10 let po uvedení poslední jednotky modelu na trh.
Další informace o výrobku naleznete na
https://eprel.ec.europa.eu/ nebo naskenujte QR kód na energetickém štítku dodaném se spotřebičem.
Chcete-li kontaktovat technickou podporu, navštivte naše webové stránky:
https://corporate.haier-europe.com/cs/
V sekci „webové stránky“ vyberte značku svého produktu a svou zemi.
Budete přesměrováni na konkrétní webové stránky, kde najdete telefonní číslo a formulář pro kontaktování technické podpory.
| Ochranná známka Haier | ||
| Identifikátor modelu H2F385*D | H2F385*F | |
| Kategorie modelu | skříňová mraznička | |
| Třída energetické účinnosti | F | D |
| Roční spotřeba energie (kWh/rok) 1) 228 | 356 | |
| Chlazení skladovacího objemu (L) | nepoužívá se | |
| Zmrazení skladovacího objemu (L) **** 386 | ||
| Hodnocení hvězdičkami **** | ||
| Teplota ostatních oddílů > 14 °C | nepoužívá se | |
| Systém bez námrazy ano | ||
| Bezpečný vápadek proudu (h) 11.5 | 11.5 | |
| Zmrazovací kapacita (kg/24h) | 19.5 | 19.5 |
| Klimatická třída Tento spotřebič je určen k použití při okolní teplotě mezi 10 °C a 43 °C. | SN-T | |
| Emise hluku šířeného vzduchem (dB(A)) 39 | ||
| Typ konstrukce volně stojící | ||
1) na základě výsledků 24 hodinové normalizované zkoušky. Skutečná spotřeba energie bude záviset na používání a umístění spotřebiče.
Podrobné specifikace naleznete na štítku a energetickém štítku uvnitř výrobku.
Tento spotřebič je určen k použití při okolní teplotě uvedené níže:
| SN | +10°C~+32°C |
| N | +16°C~+32°C |
| ST | +16°C~+38°C |
| T | +16°C~+43°C |
11.2 Doplňkové technické údaje
| Napětí / Frekvence | 220-240V~/ 50Hz |
| Jmenovitý proud (A) | 1.5 |
| Chladicí kapalina | R600a |
| Rozměry (v/š/h v cm) | 172,5/70,5/69,1 |
Varovanie – Dôležité bezpečnostné informácie
▶ Spotrebič neinštalujte na priame slnečné svetlo ani do blízkosti zdrojov tepla (napr. kachle, ohrievače).
▶ Nepoužívajte adaptéry s viacerými zásuvkami ani predlžovacie káble.
▶ VAROVANIE: Na zadnú stranu spotrebiča neumiestňujte rozvodky zásuvky ani prenosné napájacie káble.
▶ VAROVANIE: Pri umiestnení spotrebiča zabezpečte, aby sa napájací kábel nezachytil ani nepoškodil.
▶ Uistite sa, že napájací kábel nie je zachytený v mrazničke.
▶ Nezakrývajte vetracie otvory.
Horný l'avý
koncový kryt lišty
1 LED osvetlenie
2 Kryt vzduchového kanála
3 Sklenené police
4 Zásobníky mrazničky
5 Nastavitelné nožičky
6 Nastavitelné poličky na dverách
7 Typový štítok
8 Rukovät
9 Výrobník l'adu
Potraviny je možné skladovat'v mrazničke pri teplote najmenej -18 °C od 2 až 12 mesiacov, v závislosti od ich vlastností (napr. mäso: 3 – 12 mesiacov, zelenina: 6 – 12 mesiacov) Aby sa predišlo uplynutiu doby skladovania, všimnite si dátum zmrazenia, trvanlivost' a názov potraviny na obale a podl'a toho skladujte rôzne potraviny.
4.2 Zapnutie/vypnutie spotrebiča
Spotrebič sa zapne ihned' po pripojení k zdroju elektrického napájania.
Poznámka: Prednastavenia
Pred vypnutím spotrebič vyprázdnite. Ak chcete spotrebič vypnút, vytiahnite napájací elektrický kábel zo zásuvky.
4.3 Pohotovostný režim displeja
4.4 Ovládací panel (obr. 4)
Opis ikon
a: Ikona displeja teploty
b: Ikona Super Freeze
c: Ikona dennej funkcie Daily
d: Ikona Holiday
e: Ikona Auto Set
f: Ikona zámky
Opis klúča
Poznámka: Zámka displeja
Po pípnutí začne blikat ikona „Displej teploty" (a) a prejde do režimu nastavenia teploty.
Následne po každom stlačení tlačidla „Nastavenie zvyšovania teploty“ (G) bzučiak zapípa, teplota sa zvýši o 1 °C až na hodnotu -14 °C. Po nastavení teploty sa určí nastavená hodnota teploty a ikona (a) prestane blikat po 5 sekundách bez akéhokol'vek úkonu.
4.7 Funkcia Daily (C)
Ked'je displej odomknutý, dotykom na ikonu "Auto Set" (E) sa rozsvieti ikona "Auto Set" (e) a mraznička funguje vo funkcii Auto Set. V režime Auto Set sa stlačením ikony „Auto Set" (E) ikona (e) vypne a mraznička ukončí funkciu Auto Set.
V rámci funkcie Auto Set funguje mraznička pri nastavení -18 °C.
4.16 Tipy na úsporu energie
6.1 Všeobecné pokyny
Na zaistenie dlhej životnosti spotrebič vypínajte iba vtedy, ked'je to nevyhnutné.
6.3 Premiestňovanie spotrebiča
Poznámka: Funkcia pamäte pri prerušení napájania
▶ Vyberte spotrebič z obalu.
▶ Odstráňte všetok obalový materiál.
8.2 Podmienky prostredia
8.8 Elektrické zapojenie
Pred každým pripojením skontrolujte, či:
Elektrické napájanie, zásuvka a istenie zodpovedajú typovému štítku.
Je sietová zásuvka uzemnená a nie je pripojená žiadna rozdvojka ani predlžovací kábel.
▶ Elektrická zástrčka a zásuvka sa presne zhodujú.
Stlačením zarážky sa rám oblasti osvetlenia oddelí od zdroja oblasti svetla
