KAP 305JL - Pila Holzmann - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma KAP 305JL Holzmann ve formátu PDF.
| Typ produktu | Profesionální pokosová pila |
| Značka | Holzmann |
| Model | KAP 305JL |
| Max. průměr kotouče | 305 mm |
| Průměr otvoru kotouče | 25,4 mm |
| Max. tloušťka kotouče | 3 mm |
| Max. otáčky | ≥ 4200 min⁻¹ |
| Elektrické napájení | 230 V ~ 50 Hz |
| Funkce řezání | Pokosové řezy, posuvné řezy, drážkovací řezy |
| Bezpečnostní zařízení | Ochranný kryt, přepravní zámek, dvojitá bezpečnost spouště, laser třídy 2 |
| Řezné vodítko | Zadní vodítko vlevo/vpravo, dvojité tyčové vodítko, přítlak |
| Laser | Laser třídy 2, P ≤ 1 mW, λ = 650 nm |
| Kompatibilní materiály | Dřevo a plasty |
| Běžná údržba | Čištění po každém použití, vyprázdnění sáčku vysavače, kontrola šroubů a kotouče |
| Výměna kotouče | Povolit upínací šroub, sejmout přírubu, vyměnit kotouč při dodržení směru zubů |
| Výměna uhlíkových kartáčků | Když je opotřebení < 4 mm, vyměňte oba kartáčky |
| Záruka | 12 měsíců (neprofesionální použití), 6 měsíců (profesionální použití) |
| Poprodejní servis | Kontaktujte prodejce nebo HOLZMANN Maschinen GmbH |
Často kladené otázky - KAP 305JL Holzmann
Dotazy uživatelů ohledně KAP 305JL Holzmann
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Pila ve formátu PDF zdarma! Najděte svůj návod KAP 305JL - Holzmann a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. KAP 305JL značky Holzmann.
NÁVOD K OBSLUZE KAP 305JL Holzmann
SK: Prečítajte si a dodržiavajte návod na použitie a bezpečnostné pokyny!
CZ: Návod na obsluhu a bezpečnostní pokyny si přečtěte a dodržujte!
1 INHALT /INDEX
34.1 Účel použití....80
34.2 Nedovolené použití....80
34.3 Bezpečnostní pokyny 81
34.4 Bezpečnostní prvky KAP 305JL....83
34.5 Další rizika....83
35 UVEDENÍ DO PROVOZU 84
35.1 Montáž....84
35.2 Transport stroje....84
35.3 Upevnění stroje na pracovišti 84
35.4 Nastavení před prvním uvedením do provozu....84
35.4.1 Nastavení úhlu 84
35.5 Pokyny k používání zkracovací pily....85
36 PROVOZ 86
36.1 Zapnutí 86
36.2 Vypnutí 86
36.3 Režimy řezání....86
36.3.1 Zkracovací řezy 86
36.3.2 Radiální řezy 86
36.3.3 Drážkovací řezy 86
37 ÚDRŽBA 87
37.1 Předepsaný plán údržby 87
37.2 Výměna pilového kotouče....87
37.3 Výměna uhlíkových kartáčů....88
37.4 Skladování....88
37.5 Likvidace 88
38 SZANOWNY KLIENCIE (PL) 89
39 BEZPIECZEŃSTWO 90
CZ POZOR! Dbejte na bezpečnostní pokyny. Nedodržení předpisů a pokynů k použití stroje může vést k těžkým úrazům, končících až smrtí.
CZ PŘEČTĚTE SI NÁVOD! Pozorně si pročtěte návod k použití a údržbě vašeho stroje a seznamte se dobře s ovládacími prvky stroje, abyste ho mohli správně obsluhovat a tím předejít zraněním a škodám.
SK CE-SHODNÉ: - Tento výrobok zodpovedá smerniciam EU.
CZ CE-SHODNÉ:-Tento výrobek odpovídá směrnicím EU
OCHRANNÉ PROSTŘEDKY! Používání ochrany sluchu, ochranných brýlí a bezpečné obuvi je povinné.
PL Nosić ubranie ochronne!
SK Zastavte sa pred každým prerušenia a motorov údržba vytiahnite zástrčku zo zásuvky!
CZ Stroj před údržbou či přestávkou vypněte a odpojte od zdroje napájení!
SK Len vyškolený personál!
CZ Pouze vyškolený personál!
CZ Pbsluha se šperky zakázána!
CZ Obsluha s kravatou zakázána!
PL Praca z krawatem zabronione!
CZ Obsluha s rozpuštěnými vlasy zakázána!
SK Nebezpečenstvo úrazu elektrickým prúdom!
CZ Nebezpečné elektrické napětí!
CZ Pozor na řezná zranění!
CZ Chraňte před vlhkem!
CZ Třída ochrany II!
PL Klasa ochrony II!
DE Laserklasse 2!
EN Laser class 2!
Technická data, design a obsah dodávky se mohou měnit vlivem vývoje produktu. Technické změny vyhrazeny!
Tento návod k použití obsahuje důležité informace a pokyny pro uvedení do provozu a používání zkracovací pily KAP 305JL.
Dodržujte bezpečnostné pokyny!
Kontakt na služby zákazníkom
29.3 Bezpečnostné pokyny
Pracovný priestor a podlahu okolo stroja udržiavajte čistú od oleja, mazacích tukov a zvyškov materiálu z opracovania obrobkov!
Neodštavujte palivové drevo.
Obrobok vždy pritlačte k podložke a na pravítku!
Nikdy nerežte viac obrobkov naraz!
Nezameriavajte laser na lesklé a zrkadlové povrchy, l'udí a zvieratá.
S laserovým zariadením nemanipulujte a neupravujte ho!
29.4 Bezpečnostné prvky KAP 305JL
Pred každým úkonom nastavenie platí:
Pred nastavením laser vypnite, uvolnite skrutky, puzdrom lasera líniu nastavte a skrutky opät dotiahnite.
Laser zapnite a líniu skontrolujte.
Preto platí: Pred nastavovaním stroja vytiahnite stroj zo zásuvky!
32.1 Predpísaný plán údržby
Vyberte uhlíkový kefu. Dbajte na jeho orientáciu, aby ste ho správne vrátili spät!
Ak je uhlík kratší ako 4 mm, pružina nedotlačí uhlík až ku kolektoru a motor nefunguje.
Stroj neskladujte nikdy vonku!
Tento návod na obsluhu je nedílnou součástí stroje a musí být u něj uchován pro případné pozdější použití. Pokud stroj předáváte třetí osobě, vždy návod přiložte!
Dodržujte bezpečnostní pokyny!
Před prvním použitím si pozorně přečtěte tento návod na obsluhu. To Vám usnadní práci se strojem a pomůže předcházet chybám a případným škodám. Dodržujte bezpečnostní pokyny a dbejte výstrah. Opomíjení bezpečnostních pokynů může vést k vážným škodám na zdraví apod.
Z důvodu neustálého vývoje našich produktů se mohou vyobrazení nebo obsah tohoto návodu mírně lišit od skutečnosti. V případě zjištění nedostatků této dokumentace nás o těchto laskavě informujte.
Technické změny a tiskové chyby vyhrazeny!
Autorské právo
© 2015
Tato dokumentace je chráněna autorským právem. Z toho vyplývající ústavní práva zůstávají nedotčena! Přetisk dokumentace, překlad, použití fotografií a vyobrazení budou trestně stíhána. Místo soudu je v Rohrbachu!
Kontakt na služby zákazníkům
Stroj může být použit pouze v bezvadném technickém stavu, pouze pro povolené účely a osobami poučenými o bezpečnosti práce se strojem! Závady, které by mohly narušit bezpečnost provozu stroje, nechte okamžitě odstranit!
Obecně je zakázáno měnit nebo odstraňovat bezpečnostní prvky stroje!
Zkracovací pila KAP 305JL je výhradně určena k následně vyjmenovaným činnostem, při dodržení v tomto návodu obsažených pravidel pro bezpečnost, obsluhu a údržbu, jakož i příslušných omezení:
- Radiální a zkracovací řezy a řezy pod úhlem dřeva a plastů, při dodržení v technických datech uvedených rozměrů materiálu a parametrů řezu.
• Stroj NENÍ určen k řezání palivového dřeva.
34.2 Nedovolené použití
• Provoz stroje za podmínek přesahujících rámec použití uvedený v tomto návodu není dovolen.
• Provoz stroje bez ochranných prostředků není dovolen.
- Není dovolena demontáž nebo deaktivace ochranných prvků.
- Není dovolen provoz stroje pro použití obrobků, které nejsou výslovně uvedeny v tomto návodu
- Není dovoleno obrábění obrobků o rozměrech nad rámec uvedený v tomto návodu.
- Případné změny na konstrukci stroje nejsou dovolené.
Za škody a zranění způsobená jiným než ke svému účelu určenému použití stroje nenese společnost HOLZMANN-MASCHINEN GmbH jakoukoliv odpovědnost nebo záruku.
34.3 Bezpečnostní pokyny
Varovné štítky a/nebo samolepky na stroji, které jsou nečitelné nebo odstraněné ihned obnovte!
Pro zabránění vadné funkce stroje, jeho poškození nebo škodám na zdraví dbejte VŽDY následujících pokynů:
Tento návod na obsluhu obsahuje informace a důležitá upozornění k uvedení do provozu a obsluze zkracovací pily KAP 305JL.
Návod k použití je součástí stroje a nesmí být od stroje odstraněn.
Uschovejte návod pro případ pozdějšího použití a pokud stroj předáváte někomu třetímu návod přiložte!
Před uvedením do provozu si tento návod důkladně přečtěte. Zamezíte tak chybám a případným škodám při provozu stroje.
Dodržujte bezpečnostní pokyny. Opomíjení může vést k vážným zraněním.
Pracovní prostor a podlahu kolem stroje udržujte čistou od oleje, mazacích tuků a zbytků materiálu z opracování obrobků!
Dostatečné osvětlení pracovního místa je nezbytné!
Stroj nepoužívejte na mokrém nebo vlhkém pracovišti!
Ujistěte se, že stroj má pro práci stabilní pozici!
Stroj NIKDY nepoužívejte venku!
Pří únavě, špatné koncentraci, popř. pod vlivem léků, alkoholu nebo drog je práce se strojem zakázaná!
Zkracovací pila KAP 305JL může být obsluhována pouze odborně vyškolenou obsluhou.
Nepovolané osoby a zvlášte pak děti, jakož i nevyškolené osoby se musí zdržovat mimo dosah stroje!
Pokud pracujete se strojem, nenoste volné šperky a ozdoby, široké a volné šaty, kravatu, dlouhé rozpuštěné vlasy atd.
Volně ležící předměty se mohou dostat do pohyblivých částí stroje a způsobit zranění!
Při práci se strojem noste vhodné ochranné vybavení: ochranné rukavice, brýle, chrániče sluchu apod.!
Dřevěný prach může obsahovat chemiské látky, které mohou mít negativní vliv na zdraví obsluhy.
Proto pracujte se strojem pouze v dobře větraných prostorech a s vhodnou ochrannou maskou obličeje!
Před úkony údržby nebo opravy stroj vždy odpojte od elektrické sitě! Sítový kabel nikdy nepoužívejte pro manipulaci nebo transport stroje!
Před zahájením práce se strojem odstraňte z okolí všechny nástroje a nářadí. Pro provoz stroje HOLZMANN KAP 305JL používejte správný pilový kotouč, odpovídající normě EN 847-1. Vadné pilové kotouče ihned vyměňte, tupé kotouče vyměňte nebo nabruste. Tupý pilový kotouč zvyšuje nebezpečí zpětného vrhu! Ujistěte se, že se pilový kotouč v žádné poloze nedotýká stroje. Používejte pouze pilové kotouče, které stroji rozměrově odpovídají. Maximální dovolené provozní otáčky kotouče musí být vyšší než 4200min ^-1 .
Nebrzděte pilový kotouč o jeho strany. Sklopný kryt kotouče nijak neupravujte! Odstranění krytu kotouče je zakázáno. Vadný kryt kotouče ihned vyměňte.
Malé obrobky nikdy nedržte rukou, nýbrž přítlačným držákem obrobku (10). Nikdy neumístujte, nenastavujte nebo neodstraňujte obrobky u běžícího stroje! Ruce nikdy nedávejte do blízkosti pilového kotouče nebo do míst, kde by mohly ke kotouči sklouznout. Při řezání dlouhých obrobků používejte dodatečnou podpěru! Zvlášť opatrní bud’te při řezání kulatých obrobků! Obrobky nesmí obsahovat žádné cizí předměty (hřebíky atd.)! Nikdy nezpracovávejte palivové dřevo. Obrobek vždy přítlačte k podložce a k pravítku! Nikdy neřežte více obrobků najednou!
34.4 Bezpečnostní prvky KAP 305JL
Stroj je vybaven následujícími bezpečnostními prvky:
- Ochranný kryt, který se otevře až po sklopení řezací hlavy stroje
• Dětská pojistka:
Dva vypínače pro provoz stroje; jeden sloužící ke spuštění stroje a druhý k rozpojení pojistky pochranného krytu
- Transportní pojistka: aretace agregátu pily (23) a aretace tažné lišty (22).
34.5 Další rizika
I přes dodržování bezpečnostních předpisů a pokynů pro správné použití stroje hrozí další rizika:
- Nebezpečí poranění rukou/prstů od rotujícího pilového kotouče během provozu pily.
- Nebezpečí zranění od kontaktu s částmi stroje, které vedou elektrický proud.
- Nebezpečí poranění od ulomeného nebo vymrštěného pilového kotouče nebo jeho částí např. při přetížení pily nebo opačném směru otáčení pilového kotouče.
- Práce se strojem bez ochrany sluchu může trvale poškodit sluch.
- Nebezpečí poranění od vymrštěného obrobku nebo jeho částí.
- Nebezpečí poranění od odletujících částí při dělení obrobku.
- Nebezpečí vdechnutí toxického dřevěného prachu od zpracovávaných obrobků.
Tato rizika je možné minimalizovat při dodržování všech bezpečnostních pokynů, pokynů k údržbě a péči o stroj a při vhodném používání stroje zaškolenou obsluhou. Přes veškeré ochranné pomůcky a bezpečnostní výbavu stroje jsou Vaše koncentrace na práci a technické předpoklady pro obsluhu stroje jakým je zkracovací pila KAP 305JL tím nejdůležitějším bezpečnostním faktorem!
35 UVEDENÍ DO PROVOZU
35.1 Montáž
- Po vybalení stroj zkontrolujte na případné skryté vady vzniklé při přepravě! Vady nepro- dleně nahlaste svému prodejci, ne však později než 7 dní od zakoupení zboží. Na pozdější reklamace a přepravní vady nebere společnost HOLZMANN GmbH zřetel.
- Nasadte přítlačný držák obrobku (10) do příslušného držáku (viz. obr. A).
- Podpěru obrobku (9) namontujte tak, že podpěru (7) a sklopný doraz (8) namontujete na obě ramena podpěry. Nakonec celou sestavu nasadte na vyvrtané otvory, které jsou po stranách základní desky.
35.2 Transport stroje
Stroj lze transportovat pouze za predpokladu, že:
- je agregát pily zajištěn ve své spodní pozici pomocí aretace (23)
- pila je zcela vypnuta
- kabel odpojen od sítě.
Nyní lze pilu přemistovat za transportní madlo (13).
35.3 Upevnění stroje na pracovišti
Zkracovací pilu upevněte na vhodnou podložku. Tou může být ponk, pracovní deska nebo stojan zkracovací pily. K upevnění slouží připravené otvory na spodní straně pily.
35.4 Nastavení před prvním uvedením do provozu
Před každým úkonem nastavení platí:
Stroj vypněte pomocí hlavního vypínače (38) a odpojte ze sítě!
35.4.1 Nastavení úhlu
Rovný vertikální řez:
• Povolte aretaci (18).
- Agregát ustavte tak, aby ukazatel stupňů (36) na úhlové stupnici (19) směřoval přesně na 0°.
- Agregát pily zajistěte v nastavené pozici pomocí aretační růžice (18).
- Přiložte přesný úhloměr na list pilového kotouče a zkontrolujte, zda-li se skutečně nachází v úhlu 90°.
- V opačném případě provedte ustavení agregátu pily pomocí ustavovacích šroubů, šroubu a kontra šroubu (N - 37) a opět úhel zkontrolujte.
Rovný horizontální řez:
- Povolte aretaci (3), stlačte západku (4) a natočte stroj do polohy 0°, kterou odečtete na měřící stupnici (5).
- Agregát pily sklopte, k tomu použijte bezpečnostní páčku (25). V této poloze zajistěte a-gregát pomocí aretace (23).
- Přiložte úhloměr na pilový kotouč (31) a k dorazu obrobku (1). Úhel musí být přesně 90°. V opačném případě provedte doustavení dorazu obrobku pomocí šroubů (20).

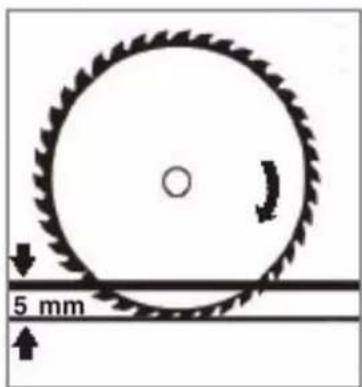

Nastavení max. hloubky řezu
Po zdárném nastavení všech úhlů musíte nakonec zkontrolovat, že se list kotoučové pily nachází v nejnižší pozici v drážce (2), ale zároveň se nedotýká základní desky.
Agregát pily sklopte k dorazu a pohněte s ním dopředu a do-zadu. Pohyb musí být možný bez jakéhokoliv odporu. Pokud tomu tak není, naráží kotoučová pila do základní desky. V takovém případě musíte provést seřízení pomocí ustavovacího šroubu hloubkového dorazu (28) tak, aby byl list kotoučové pily 5 mm pod horní hranou pracovní plochy.
Laser značí linii řezu na obrobku. Od výrobce je tato linie nastavena, před prvním použitím však tuto linii přesně doladte.
Laser zapněte vypínačem na bateriovém pouzdře.
Před prvním použitím byste měli přesnost linie laseru zkontrolovat a nastavit.
Na zkušebním obrobku s rovnou plochou vyznačte linii řezu v úhlu 90°. Upněte obrobek, nastavte hloubku řezu a provedte radiální řez až do poloviny obrobku.
Zapněte laser a porovnejte jeho paprsek s provedeným řezem. Pokud je to nutné, paprsek nastavte. Před nastavením laser vypněte, uvolněte šrouby, pouzdrem laseru linii nastavte a šrouby opět dotáhněte. Laser zapněte a linii zkontrolujte.
Postup opakujte do té doby, až je paprsek laseru uprostřed provedeného řezu.
POZOR! NIKDY NEHLEĐTE PŘÍMO DO PAPRSKU!
35.5 Pokyny k používání zkracovací pily
• Nastavení kotoučové pily v náklonu provádějte pouze při vypnutém a odpojeném stroji.
- Pracujte výhradně s dobře nabroušenými nástroji. Prasklé a deformované kotoučové pily nelze opravit. Musí být okamžitě vyřazený a nahrazeny novými.
- Přesvědčte se, že stroj nevykazuje při provozu žádné vibrate.
- Při opravě nebo údržbě kotoučové pily s přiletovanými lamelami (např. přiletované nové řezací lamely) nesmí být změněna konstrukce listu kotoučové pily (tvar a šířka zubů). Listy kotoučové pily s přiletovanými lamelami mohou být zbroušeny na min. rozměr lamely 1 mm.
- Poté musí být z provozu vyřazeny.
Počet zubů kotoučové pily vyberte tak, aby minimálně 2-3 zuby současně byly v záběru při opracování obrobku. Pokud je v záběru pouze jeden, dochází ke špatnému opracování ploch, zvyšuje se riziko vymrštění obrobku, zvyšují se vibrace pily a hluk.
36 PROVOZ
36.1 Zapnutí
- Stroj připojte do elektrické zásuvky.
- Přečtěte si a dodržujte bezpečnostní pokyny.
- Hlavní vypínač (38) nastavte do pozice O.
• Stiskněte páčku plynu. Počkejte, než bude dosaženo plných otáček. - Pravým ukazováčkem stlačte doleva bezpečnostní páčku blokace ochranného krytu (25).
36.2 Vypnutí
Pokud dojde k uvolnění páčky plynu (24), dojde k vypnutí motoru a pilový kotouč se za cca 5-8 sekund zastaví.
Nyní stroj vypněte hlavním vypínačem (38) - poloha I.
36.3 Režimy řezání
Veškeré přestavby stroje provádějte za odpojeného přívodu elektrického proudu!!!
36.3.1 Zkracovací řezy
• Zkracovací řezy jsou určeny především ke krácení úzkých obrobků.
- Pro zkracovací řezy zafixujte agregát pily na vedení růžicí (22), aby se při řezání nemohl pohybovat vpřed a vzad.
- Upněte obrobek a zajistěte ho přítlačným držákem (10), zapněte stroj (viz kap. 7.1), provedte řez, agregát pily zvedněte do horní polohy, uvolněte páčku plynu a počkejte, dokud se pilový kotouč nezastaví.
TEPRVE NYNÍ OBROBEK VYJMĚTE.
36.3.2 Radiální řezy
- Radiální řez je určen pro široké obrobky.
- Upněte obrobek a agregát pily přitáhněte k sobě.
- Zapněte stroj a počkejte, až se pilový kotouč roztočí na maximální otáčky.
- Sklopte agregát pily dolů a pomalu najíždějte do obrobku
• Tlačte agregát pily vzad a pomalu řežte obrobek.
• Výhoda: pokud se materál rozdělí, není to směrem k obsluze - Nevýhoda: obrobek musí být dodatečně upevněn přítlačným držákem.
36.3.3 Drážkovací řezy
- Pro drážkovací řezy odklopte klapku do strany. Nyní leží delší šroub ustavení hloubky řezu nad klapkou. Otáčením ustavovacího šroubu (29) můžete změnit hloubku drážky.
37 ÚDRŽBA
POZOR
ZAKÁZÁNO: čištění a údržba při zapnutém stroji a připojeném napájení! Může dojít ke škodám na zařízení a zraněním nenadálým zapnutím stroje!
Proto platí: Před nastavováním stroje vytáhněte stroj ze zásuvky!
Stroj má malé nároky na údržbu a jen málo dílů, na kterých uživatel musí údržbu provádět.
Závady, které mohou ovlivnit bezpečnost stroje, musí být ihned odstraněny.
37.1 Předepsaný plán údržby
| Kontroly a údržba stroje | |
| Uvolněné a ztracené šrouby | Denně před použitím |
| Poškození libovolných dílů | Denně před použitím |
| Stav pilového kotouče | Denně před použitím |
| Čištění stroje | Denně před použitím |
| Vyprázdnění odpadního vaku | Denně před použitím |
| Nastavení úhlů | Měsíčně |
| Broušení pilového kotouče (odborníkem) | V případě potřeby |
| Výměna pilového kotouče | Při vadném nebo poškozeném kotouči |
| Výměna uhlíkových kartáčů | Pokud jsou obroušeny pod 4mm délky |
37.2 Výměna pilového kotouče
KDY:
• Záměna kotoučů s různým ozubením
• Výměna opotřebeného nebo ztupeného kotouče
POZOR: Používejte POUZE PILOVÉ KOTOUČE S NÁSLEDUJÍCÍMI PARAMETRY:
√ max. průměr ∅ 305mm
√ max. tlouštka do 3mm
√ otvor 25.4 mm
√ max. doporučené otáčky vyšší než 4200 min ^-1
√ pilové kotouče HSS nebo lepší
Pro snížení rizika poranění při manipulaci s pilovým kotoučem používejte ochranné rukavice! Kryt pilového kotouče odklopte dozadu.
Kotouč zajistěte/přidržte levou rukou a povolte zajišťovací šroub příruby pomocí klíče.
Sejměte kotouč a vnitřní přírubu, všechny díly vyčistěte a lehce naolejujte.
Všimněte si směru otáčení kotouče!
Namontujte nový kotouč v opačném pořadí. Pozor na správný směr otáčení kotouče!
Pro přesné řezy doporučujeme použít kotouč se 60 zuby.
37.3 Výměna uhlíkových kartáčů
Pokud Vaše zkracovací pila HOLZMANN KAP 305JL nenaběhne, možnou příčinou je opotrebovaný uhlíkový kartáček.
Co je uhlíkový kartáč?
Při otáčení motoru se uhlíkový kartáč pohybuje po kolektoru motoru, který je umístěn na hřídeli motoru. Přes uhlíkový kartáč je napájeno vinutí motoru, to znamená bez uhlíkových kartáčů motor efunguje. Čím častěji pilu HOLZMANN KAP 305JL používáte, tím rychleji dochází k opotřebení uhlíkových kartáčů.
Uhlíkový kartáč je spotřební díl. Proto jsou v dodávce 2 ks náhradních kartáčů. Uhlíkové kartáče jsou ze záruky vyloučeny.
S pomocí šroubováku na motoru uvolněte krytku (30 - obr. C).
Vyjměte uhlíkový kartáč. Dbejte na jeho orientaci, abyste ho správně vrátili zpět!
Pokud je uhlík kratší než 4 mm, pružina nedotlačí uhlík až ke kolektoru a motor nefunguje.
Min. 4mm
V takovém případě musí být uhlíkový kartáč vyměněn. Pozor na orinetaci kartáče při jeho instalaci!
37.4 Skladování
Stroj neskladujte nikdy venku!
Skladujte při teplotách +5° až +40° Celsia, přičemž při +40° Celsia vlhkost vzduchu nesmí přesáhnout 60%. Skaldujte na suchém a čistém místě.
37.5 Likvidace
Vaši pilu HOLZMANN KAP 305JL nevyhazujte do komunálního odpadu. Kontaktujte místní orgány pro získání informací o správné likvidaci a dostupných možnostech likvidace odpadu. Pokud si u vašeho obchodníka zakoupíte nový stroj, je tento povinen starý stroj od vás bezplatně převzít k odborné likvidaci.
38 SZANOWNY KLIENCIE (PL)
Použitím originálních dílů od společnosti Holzmann používáte díly, které spolu dokonale sedí a jejich montáz je časově méně náročná. Originální náhradní díly zaručují delší životnost stroje.
UPOZORNĚ NÍ
Použití jiných než originálních náhradních dílů má za následek ztrátu záruky!
Platí: Při výměně komponent/dílů používejte pouze originální náhradní díly.
Adresu pro objednání dílů naleznete v kontaktech na zákaznický servis v předmluvě této dokumentace.
Tímto prohlašujeme, že výše uvedený typ stroje splňuje bezpečnostní a zdravotní požadavky norem EU. Toto prohlášení ztrácí svou platnost, pokud by došlo ke změnám nebo úpravám stroje, které námi nebyly odsouhlaseny.
Záruční požadavky kupujícího vyplývající z kupní smlouvy a uplatněné u prodejce (obchodní zastoupení firmy Holzmann) stejně jako práva vyplývající z legislativy příslušné země zůstávají tímto prohlášením nedotčeny.
Pro tento stroj platí následující záruční podmínky:
A) Záruka zahrnuje bezplatné odstranění veškerých vad stroje, za předpokladu splnění podmínek dle bodů (B-G), které omezují správnou funkci stroje a jsou způsobeny vadou materiálu nebo výrobní vadou.
B) Záruční doba je 12 měsíců, u komerčního použití 6 měsíců od dodání zboží prvnímu kupujícímu. K reklamaci předložte originální doklad o dodání zboží a kupní doklad v případě vlastního odběru zboží.
C) Pro nahlášení reklamace kontaktujte obchodní zastoupení společnosti HOLZMANN, u kterého jste výrobek pořídili a předložte následující doklady:
- Kupní doklad/nebo doklad o dodávce zboží
- Vyplněný Servisní formulář s popisem vady
- Při požadavku na dodání náhradního dílu kopii výkresu náhradních dílů s vyznačením potřebného dílu.
D) Průběh řešení reklamace a místo plnění určuje společnost HOLZMANN GmbH.
Snadno odstranitelné vady budou odstraněny obchodním zastoupením, u rozsáhlejších vad si vyhrazujeme právo na odborné posouzení na adrese sídla firmy 4707 Haslach, Österreich. Pokud není v servisní smlouvě explicitně uvedeno jinak, platí, že místem pro vyřízení reklamace je sídlo společnosti HOLZMANN-MASCHINEN na adrese 4707 Haslach, Österreich. Tato záruka výrobce nekryje případné náklady na přepravu zboží do sídla firmy.
E) Výluky ze záruky:
- Na díly, které vykazují známky opotřebení a při vadách stroje, které jsou následkem běžného opotřebení.
- Při nevhodné nebo nedbalé montáži stroje, chybného uvedení do provozu příp. nevhodného připojení k elektrické síti.
- Pri nedodržení pokynů pro obsluhu stroje, nevhodném použití, nestandardních podmínkách prostředí, nevhodných podmínkách pro provoz, nedostatečné údržbě a péči o stroj atd.
- Při použití a/nebo zamontování neoriginálních dílů a příslušenství nebo při dodatečných úpravách, které nejsou schváleny společností HOZMANN.
- U zanedbatelných odchylek výrobku od jeho popisu, přičemž tyto nemají vliv na hodnotu nebo použití stroje pro dané účely.
- Při překročení zátěže stroje. Zejména při vadách způsobených přetížením stroje z důvodu jeho vytížení pro komerční účely, pro které tento stroj nebyl zkonstruován.
F) V rámci této záruky jsou další nároky kupujícího nad rámec plnění uvedeného v tomto dokumentu vyloučeny.
G) Tyto záruční podmínky přijímá kupující ze svobodné vůle. Tato záruka vylučuje případné prodloužení záruční doby, a to i na náhradní díly.
SERVIS
Po uplynutí záruční doby mohou být opravy realizovány i u neautorizovaných servisních firem. K dispozici je Vám samozřejmě i nadále servis společnosti HOLZMANN-Maschinen GmbH. V takovém případě uplatněte Vaše nezávazné poptávky/reklamace s údaji dle bodu C) na náš zákaznický servis nebo nám pošlete vyplněný přiložený servisní formulář.
E-mail: info@holzmann-maschinen.at
FAX: +43 7289 71562 4
