Typ produktu	Solární nabíječka baterií
Značka	TecMate
Model	Optimate Solar
Kategorie	Nabíječka baterií
Jmenovité napětí	12 V (DC)
Kompatibilní výkon panelu	2 W až 15 W (12 V solární panel)
Maximální nabíjecí proud	Až 5 A v pulzním režimu
Kompatibilní typy baterií	Olověné baterie (standardní, AGM, vysoce výkonné)
Nekompatibilní baterie	NiCd, NiMH, Li-Ion, nenabíjecí suché články
Režimy nabíjení	Obnova (červená), Hlavní nabíjení (žlutá), Udržovací nabíjení (zelená)
Funkce sledování baterie	Indikace stavu nabití pomocí LED (5 úrovní)
Ochrana	Proti přepólování, zkratům (integrovaná pojistka 15A)
Dodávané konektory	Krokodýlí svorky a očkové konektory s vodotěsnou krytkou
Použití	Pouze do interiéru, nevystavujte dešti ani sněhu
Provozní teplota	Nespecifikováno (vyhněte se mrazu)
Údržba	Čistěte svorky měděným kartáčem nebo hadříkem; pravidelně kontrolujte připojení
Bezpečnost	Před použitím si přečtěte pokyny; pracujte na větraném místě; vyhněte se ohni/jiskrám
Záruka	3 roky, omezená (vady součástek nebo montáže)
Specifika	Pulzní nabíjení pro obnovu sulfátovaných baterií
Volitelné příslušenství	Vhodný solární panel (2-15W)

Často kladené otázky - Optimate Solar Tecmate

Jaké typy baterií mohu nabíjet pomocí Optimate Solar?

Optimate Solar je navržen pro nabíjení olověných baterií (standardní, AGM, vysoce výkonné). Není vhodný pro baterie NiCd, NiMH, Li-Ion nebo nenabíjecí.

Mohu používat Optimate Solar v interiéru?

Ano, zařízení musí být používáno pouze v interiéru. Nevystavujte ho dešti ani sněhu.

Jak interpretovat LED diody Optimate Solar?

LED 1 (solární) bliká, když je dodáván proud. LED 2 (červená), 3 (žlutá) a 4 (zelená) indikují stav baterie: červená pro vybitou/obnovu, žlutá pro nabíjení, zelená pro připravenou/udržovací nabíjení.

Co dělat, když je baterie zcela vybitá?

Vyjměte baterii z vozidla a vizuálně ji zkontrolujte. Pokud vykazuje vady (nafouknutí, praskliny), nenabíjejte ji a nechte ji prohlédnout odborníkem. Jinak připojte nabíječku v režimu obnovy (červená LED).

Mohu nechat nabíječku trvale zapojenou?

Ano, v udržovacím režimu (zelená LED) udržuje nabíječka baterii na optimální úrovni. Doporučuje se kontrolovat připojení každých 15 dní a v případě potřeby hladinu elektrolytu.

Jaké solární panely jsou kompatibilní?

Optimate Solar pracuje s 12V solárním panelem o jmenovitém výkonu mezi 2 W a 15 W. Potřebný výkon závisí na parazitní spotřebě vozidla.

Jak připojit nabíječku k baterii mimo vozidlo?

Umístěte baterii na větrané místo. Připojte červenou svorku na kladný pól (+) a černou svorku na záporný pól (-). Zajistěte dobrý kontakt.

Co dělat, když pojistka vyhoří?

Vyměňte pojistku pouze za podobnou pojistku 15 A. Pojistka v kabelu chrání proti náhodným zkratům.

Může Optimate Solar nabíjet zmrzlou baterii?

Ne, nikdy nenabíjejte zmrzlou baterii. Mohlo by dojít k poškození baterie nebo výbuchu.

Kde najdu úplný návod?

Úplný návod je k dispozici ve formátu PDF na notice-facile.com. Můžete také kontaktovat výrobce přes www.tecmate.com.

NÁVOD K OBSLUZE Optimate Solar Tecmate

DÜLEŽIT: Přečtěte si pozorně před použit.m

Toto zařízení není určeno pro používání osobami (včetně děti) se sníženými fyzickými, senzorickými nebo duševními schopnostmi nebo s nedostatkem zkušenosti a znalostí, pokud nepracují pod dozorem nebo pokud od osoby zodpovědné za jejich bezpečnost neobdržely pokyny týkající se používání zařízení. Děti by měly být pod dozorem, aby si nemohly s tímto zařízením hrát.

BEZPEČNOSTNÍ UPOZORNĚNÍ A POZNÁMKY: Baterie vydávají VÝBUŠNÉ PLYNY - zabraňují vzniku plamene nebo jisker v blízkosti baterií. Odpojte síťový napájecí zdroj předtím, než vytvoříte nebo vypnete připojení DC / baterie. Kyselina akumulátoru je vysoce korozivní. Používejte ochranný oděv a brýle a vyhněte se kontaktu. V případě náhodného kontaktu okamžitě omyjte mýdlem a vodou. Zkontrolujte, zda nejsou sloupky baterie volné; pokud ano, nechte baterii odborně posoudit. Pokud jsou sloupky na baterie poškozené, vyčistěte měděným drátem; pokud jsou mastné nebo špinavé čisté hadříkem navlhčeným v detergentu. Použijte nabíječku pouze v případě, že vstupní a výstupní vedení a konektory jsou v dobrém, nepoškozeném stavu.

Pokud je vstupní kabel poškozen, nechte jej neprodleně vyměnit u výrobce, jeho autorizovaného servisního zástupce nebo v kompetentní dílně, aby nevzniklo nebezpečí. Při používání i skladování chraňte nabíječku před kyselinou, kyselými výpary a vlhkostí. Na poškození vzniklé korozí, oxidací nebo vnitřním elektrickým zkratem se záruka nevztahuje. Nabíječku udržujte během nabíjení baterie v dostatečné vzdálenosti, aby nedošlo ke znečištění nebo styku s kyselinou nebo kyselými výpary. Pokud používáte nabíječku ve vodorovné poloze, položte ji na tvrdý, hladký povrch, ale NIKDY na plast, textil nebo kůži. Použijte připravené otvory na spodní straně krytu k upevnění nabíječky k jakémukoli vhodnému, pevnému svislému povrchu.

VYSTAVENÍ TEKUTINÁM: Nabíječka je navržena tak, aby odolala styku s kapalinami náhodně rozlitými nebo rozstříknutými na pouzdro shora nebo mírnému dešti. Nedoporučuje se ponechávat nabíječku dlouhodobě vystavenou dešti, což by rovněž mělo za následek zkrácení životnosti. Na poruchy nabíječky v důsledku oxidace způsobené případným proniknutím tekutiny k elektronickým součástkám, svorkám nebo zástrčkám, se záruka nevztahuje.

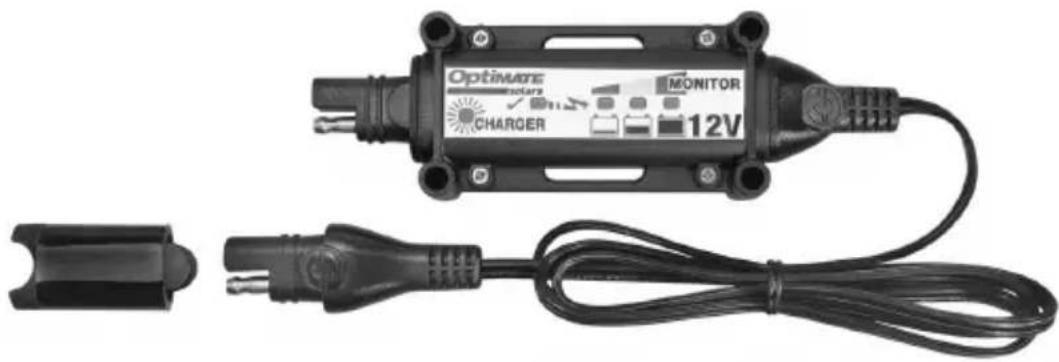

PŘIPOJENÍ BATERIE: K dispozici jsou 2 výměnné propojovací sady, dodávané s nabíječkou je sada bateriových svorek pro nabíjení baterie mimo vozidlo, druhá sada pro připojení je dodávána s kovovými očkami pro trvalé připojení k stojanům na baterie a znovu utěsnitelná proti povětrnostním vlivům víčko na konektoru, který se připojuje k výstupnímu kabelu nabíječky. Tato sada připojení umožňuje snadné a spolehlivé připojení nabíječky k údržbě baterie ve vozidle. Uzavíratelná uzávěrka odolná proti povětrnostním vlivům je určena k ochraně konektoru před nečistotami a vlhkostí, kdykoli není nabíječka připojena. Porad’te se s odborným servisním zástupcem, který vám pomůže při upevnování kovových oček na sloupky baterií. Konektor zajistěte uzávěrem odolným proti povětrnostním vlivům, aby nedošlo k poškození žádné pohyblivé části vozidla, nebo by mohl být kabel zachycen nebo poškozen ostrými hranami. In-line pojistka v sadě pro připojení oček chrání baterii před takovým náhodným zkratováním přes kladné a záporné vodiče. Vyměňte veškerou spálenou pojistku pouze za podobnou novou pojistku o jmenovité hodnotě 15A.

PRIPOJENÍ NABÍJEČKY K BATERII

1. Před připojením nebo odpojením stejnosměrného proudu / připojení baterie odpojte zdroj střídavého proudu.

2. Pokud nabíjíte baterii ve vozidle pomocí svorek baterie ujistěte se před připojením, že je možné svorky baterie bezpečně umístit tak, aby nenarušily okolní vedení, kovové potrubí nebo rám. Připojení provádějte v tomto pořadí: Nejprve připojte pól baterie, který není připojen k rámu (obvykle kladný), pak připojte další svorku baterie (obvykle zápornou), která je připojena k rámu tak, aby nezasahovala do vedení baterie nebo paliva. Odpojujte vždy v opačném pořadí.

3. Pokud nabíjíte baterii svorkami mimo vozidlo, umístěte ji v dobře větraném prostoru. Připojte nabíječku k baterii: ČERVENOU svorku ke KLADNÉMU (POS, P nebo +) pólu a ČERNOU svorku k ZÁPORNÉMU (NEG, N nebo -) pólu. Dbejte na to, aby byla připojení pevná a bezpečná. Dobrý kontakt je důležitý.

PROVOZ:

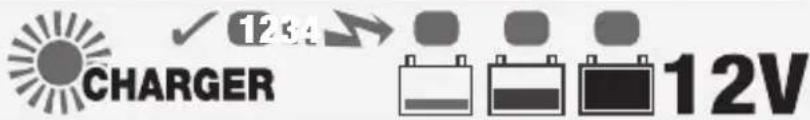

LED INDICATIONS

CHARGER 12V

LED 1 - SOLÁRNÍ

LED 2 – ČERVENÁ – Vybitá / ŠETRNÝ REŽIM

LED 3 – ŽLUTÁ – Potřebuje nabít / NABÍJENÍ

LED 4 – ZELENÁ – Baterie připravena k použití / Údržba OptiMate 365

A. REŽIM MONITOROVÁNÍ BATERIE – Baterie je připojená bez solárního panelu NEBO je připojen solární panel i baterie, ale nesvítí slunce): Tři LED diody (č. 2, 3, 4) označují 5 úrovní nabití baterie. Za nejpřesnější lze považovat výsledky zjištěné předtím, než bude ráno zahájeno nabíjení v režimu SOLÁRNÍ.

POZNÁMKY: Úroveň nabití baterie je přímo úměrná napětí naměřenému na svorkách. Přesnost se zvýší, když baterie vychladne na pokojovou teplotu a nebyla dále nabíjena alespoň 6 hodin. Napětí ovlivnuje rovněž okolní teplota – výsledek bude horší, když teplota klesne pod 15 °C / 60 °F. U některých značek baterií se mohou parametry napětí a % nabití mírně lišit.

LED dioda odpovídající stavu baterie zabliká každé 3 sekundy. Zelená LED dioda „nabitá“ má dva indikační režimy pro různé typy olověných baterii.

LED: Napětí: STD / zaplavená baterie AGM / výkonné
č. 4 zelená (dvě bliknutí) 12,7 V+ 100 %	+ 91 % nebo vyšší
č. 4 zelená (jedno bliknutí) 12,5–12,7 V	90–100 % 61–90 %
č. 3 žlutá 12,3–12,49 V 61–90 %	41–60 %
č. 2 červená a č. 3 žlutá	12,1–12,29 V	40–59 %	20–40 %
č. 2 červená	Menší než 12,1 V	Nižší než 40 %	Nižší než 20 %

B. REŽIM NABÍJENÍ – Solární panel je připojený, baterie není připojená: LED dioda Solární svítí, pokud je solární panel schopen nabíjet baterii.

Solární panel I baterie jsou připojené: LED dioda č. 1 bliká, když je do baterie dodáván nabíjecí proud. Rychlost blikání odpovídá dodávanému proudu, tj. rychlé blikání znamená větší proud, pomalé blikání znamená menší proud (je zamračeno nebo baterie neakceptuje velký proud).

LED diody č. 2, 3 nebo 4 označují průběh nabíjení, když bliká LED dioda č. 1 SOLÁRNÍ.

ROZSVÍCENÁ LED:	REŽIM NABÍJENÍ:	POPIS:
LED č. 2 (ČERVENÁ)	ŠETRNÝ REŽIM	Baterie je nabíjena v šetrném režimu – baterie je silně vybitá / sulfatovaná, nebo bylo napětí v okamžiku připojení nižší než 12,3 V. Max. doba: 2 hodiny
LED č. 3 (ŽLUTÁ)	NABÍJENÍ A OPTIMALIZACE	OBJEMOVÉ NABÍJENÍ – maximální nabíjecí proud až 14,4 VOPTIMALIZACE – závěrečné nabíjení bude probíhat minimálně 10 minut.Nabíjení může pokračovat, pokud to baterie vyžaduje. Doba nabíjení je ovlivněna intenzitou slunečního svitu a velikostí baterie.
LED č. 4 (ZELENÁ)	ÚDRŽBA	Baterie je udržována až do maximálního napětí 13,6 V.

DENNÍ CYKLUS ÚDRŽBY: Když solární panel začne dodávat energii (např. ráno, kdy vyjde slunce), regulátor OptiMate Solar vyhodnotí úroveň nabití baterie a rozhodne o použití příslušného režimu nabíjení.

BATERIE NABITÁ, POUZE ÚDRŽBA: Pokud je baterie dostatečně nabitá, LED č. 4 se okamžitě rozsvítí spolu s LED č. 1 (bliká).

BATERIE POTŘEBUJE NABÍT, ŠETRNÝ REŽIM nebo NABÍJENÍ: Pokud je potřeba baterii dále nabíjet, rozsvítí se LED č. 2 nebo 3 spolu s LED č. 1 (bliká).

Když solární panel přestane dodávat energii (slunce večer zajde, nebo ho zakryje mrak), regulátor OptiMate Solar přepne na režim

MONITOROVÁNÍ BATERIE a každé 3 sekundy signalizuje stav baterie.

REŽIM NABÍJENÍ S NĚKOLIKA KROKY: Regulátor OptiMate Solar automaticky přepíná mezi režimem impulzního a nepřetržitého nabíjecího proudu, aby stále probíhalo co nejúčinnější a nejrychlejší nabíjení. Zvolená metoda dodávky proudu závisí na následujících faktorech:

1) Stav baterie – IMPULZNÍ: Impulzní režim je efektivnější při šetrném nabíjení baterie.
2) Energie dodávaná solárním panelem –

a. IMPULZNÍ: při slabém zdroji energie (málo intenzivní slunce / mraky) jsou dodávány impulzy nabíjecího proudu. Mohou být dodávány proudové impulzy 3–5 A, minimálně v intervalu 2 sekundy.

b. NEPŘETRŽITÝ: když panel dodává dostatečnou energii, regulátor dodává do baterie nepřetržitý nabíjecí proud v režimu OBJEMOVÉ NABÍJENÍ (LED č. 3).

POZNÁMKY:

1. Volba správné velikosti solárního panelu: 12V solární panely jsou dimenzovány podle maximálního výkonu, který dokáží dodávat při přímém a plném slunečním svitu pro pevné zatížení 12 V. Maximálního výkonu se dosahuje zřídka; při nepřímém slunečním svitu (například zakrytí mraky) může výkon poklesnout pod 20 %. Pro zajištění efektivní dlouhodobé údržby baterie zvolte panel, který dodá dostatečný proud, aby překonal parazitický odběr obvodu vozidla (například alarmu, hodin, řídící jednotky motoru) a obnovil ztrátu napětí přes noc. Typická parazitická spotřeba: 10–20 mA pro motocykl / silné sportovní vozidlo a 30–50 mA pro osobní auto nebo dodávku vybavenou 12V baterií.
2. Zrychlení regenerace zanedbané baterie – použijte OptiMate 6 nebo 7 Ampmatic, která se při regeneraci baterie připojuje přímo ke střídavému napájení. Příslušnou nabíječku OptiMate můžete najít na www.optimize1.com
3. Test baterie – příslušnou zkoušečku OptiMate můžete najít na www.optimate1.com
4. OptiMate SOLAR bude udržovat baterii, která je v dobrém základním stavu, po několik měsíců. Přinejmenším každé dva týdny zkontrolujte, zda je v pořádku zapojení mezi nabíječkou a baterií, a u baterií s krytkami plnicího otvoru na jednotlivých článcích odpojte baterii od nabíječky, zkontrolujte hladinu elektrolytu, v případě potřeby ji doplňte (destilovanou vodou, NIKOLI kyselinou) a baterii znovu připojte. Při manipulaci s bateriemi nebo v jejich blízkosti vždy dodržujte BEZPEČNOSTNÍ UPOZORNĚNÍ obsažená v tomto návodu.

OMEZENÁ ZÁRUKA

Společnost TecMate (International) SA, B-3300 Tienen, Belgie, poskytuje tuto omezenou záruku původnímu kupci tohoto výrobku. Tato omezená záruka je nepřevoditelná. Společnost TechMate (International) poskytuje záruku na vady materiálu a výrobní vady této nabiječky baterií na dobu tří let od data nákupu u prodejce. Pokud se vyskytne závada, výrobce posoudí, zda jednotku opraví nebo vymění. Kupující je povinen na vlastní náklady zaslat jednotku spolu s dokladem o koupi (viz POZNÁMKA) výrobci nebo jeho autorizovanému zástupci. Tato omezená záruka zaniká, pokud se výrobek nepoužívá v souladu s návodem, nakládá se s ním nešetrně nebo byla provedena oprava jinde než v továrně nebo u autorizovaného zástupce. Výrobce neposkytuje žádnou jinou záruku, pouze tuto omezenou záruku a výslovně vylučuje jakoukoli nevyjádřenou záruku včetně záruky na následná poškození.

JEDNÁ SE O JEDINOU UZNANOU OMEZENOU ZÁRUKU A V'ROBCE NEPŘEBÍRÁ ANI NEPOVĚŘUJE ŽÁDNOU JINOU OSOBU, ABY PŘEVZALA NEBO UZAVÍRALA VE VZTAHU K V'ROBKU JINÉ ZÁVAZKY, NEŽ JE TATO OMEZENÁ ZÁRUKA. VAŠE ZÁKONNÁ PRÁVA TÍM OVLIVNĚNA NEJSOU.

POZNÁMKA: Podrobnosti naleznete na www.tecmate.com/warranty.

Další informace o výrobcích společnosti TecMate naleznete na www.tecmate.com.

CZ

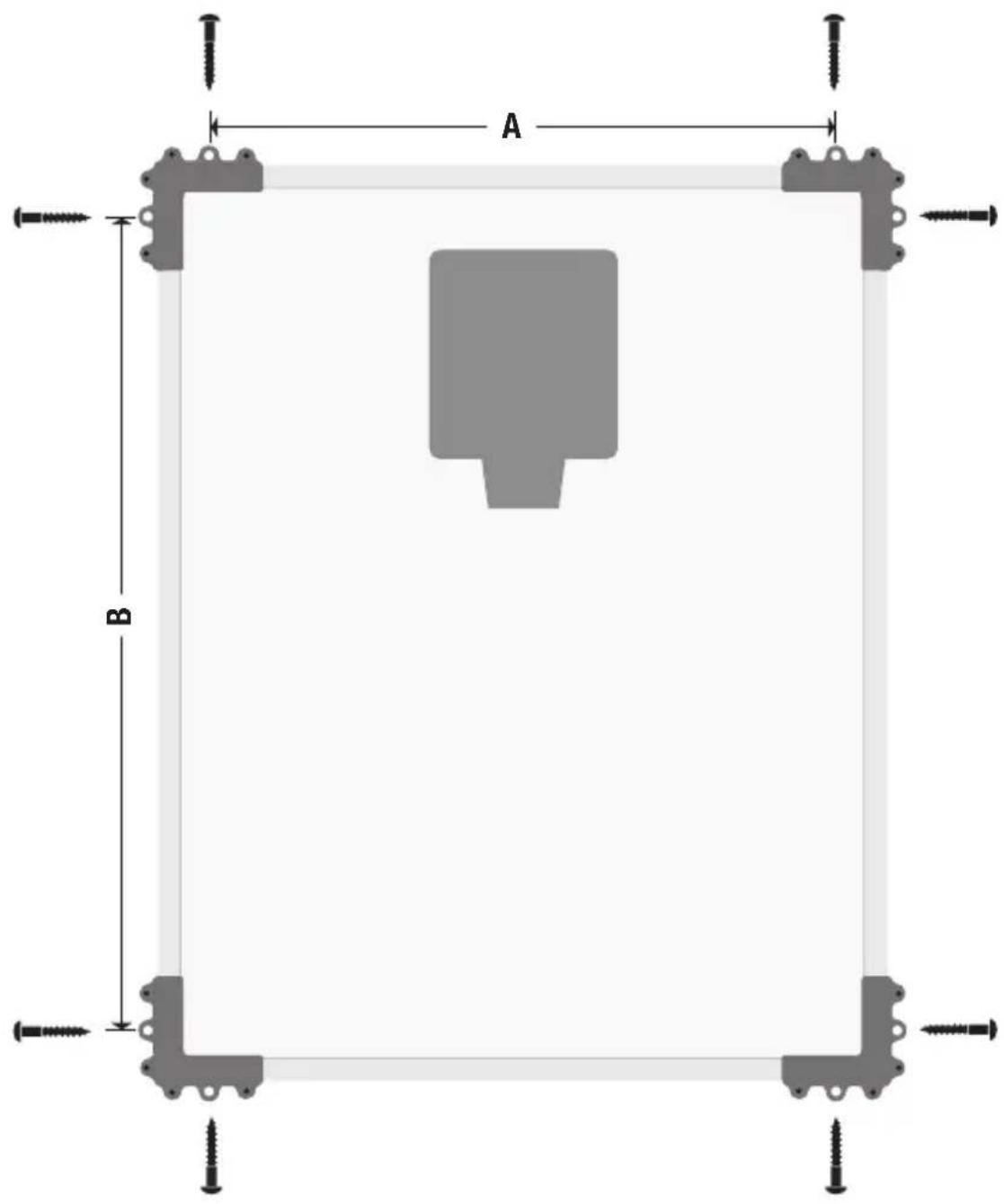

A B

PRODUCT	A B
TM522-1 223mm (8.78") 257mm (11.12")
TM522-2 299mm (11.8") 390mm (15.33")
TM522-3 287mm (11.3") 622mm (24.48")
TM523-4 299mm (11.8") 390mm (15.3")
TM523-5 N/A N/A
TM523-6 587mm (23.1") 620mm (24.4")
TM523-8 614mm (24.2") 708mm (27.9")
