Typ produktu	Čtyřtaktní benzinová sekačka na trávu
Značka a model	Parkside PBM 125 A1
Motor	Briggs & Stratton 125cc Series, čtyřtaktní, 125 cm³
Výkon	1,82 kW (2,47 k)
Maximální otáčky	2900 min⁻¹
Objem palivové nádrže	0,8 l (oktanové číslo 95-98)
Objem olejové nádrže	0,5 l (SAE 30)
Zapalovací svíčka	Champion XC92YC
Záběr sečení	420 mm
Výška sečení	7 úrovní: 25, 30, 38, 45, 55, 65, 75 mm
Objem sběrného koše	55 l
Hmotnost (s košem, prázdnou nádrží)	21 kg
Hladina akustického tlaku	71,9 dB(A) (K=3,0 dB)
Garantovaná hladina akustického výkonu	94 dB(A)
Vibrace (rukojeť)	5,1 m/s² (K=2,0 m/s²)
Materiál skříně	Ocelový plech
Hlavní funkce	Sekání, sběrný koš s ukazatelem plnění, nastavení výšky sečení pákovým mechanismem, sklopná tyč, bezpečnostní oblouk, zadní výhoz, ochrana výfuku
Běžná údržba	Čištění po použití, kontrola a výměna oleje, výměna vzduchového filtru a svíčky, broušení nebo výměna nože
Bezpečnostní prvky	Bezpečnostní oblouk (zastavení motoru), zadní výhoz, ochrana výfuku, kryt motoru s průduchy
Dostupné náhradní díly	Sběrný koš, kola, nůž, Bowden kabel, páky, vzduchový filtr, svíčka
Záruka	3 roky (Francie/Belgie)

Často kladené otázky - PBM 125 A1 PARKSIDE

Jaký motorový olej použít a jak zkontrolovat hladinu?

Používejte olej značky SAE 30. Hladinu zkontrolujte měrkou na uzávěru (19): hladina musí být mezi značkami Min a Max. Kapacita je 0,5 l.

Jak nastartovat motor za studena?

3x stiskněte odvzdušňovací pumpu (30), přitáhněte bezpečnostní oblouk (2) k rukojeti a držte jej, poté zatáhněte za startovací lanko (24). Lanko pomalu uvolněte.

Jaký typ benzínu použít a jak natankovat?

Používejte běžný bezolovnatý benzín nebo super s oktanovým číslem 95 až 98. Nenalévejte směs benzínu a oleje. Tankujte na volném prostranství, při studeném motoru, až po spodní okraj hrdla.

Jak nastavit výšku sečení?

Vytáhněte nastavovací páku (17) směrem ven, přesuňte ji do jedné ze 7 poloh (25 až 75 mm) a uvolněte ji. Pro okrasný trávník nastavte mezi 30 a 45 mm.

Jak poznám, že je sběrný koš plný?

Ukazatel plnění (23) na sběrném koši se otevře, když je prázdný, a zavře se, když je plný. Funguje pouze když je stroj v chodu.

Kdy a jak vyměnit motorový olej?

První výměna po 5 hodinách provozu, poté každých 50 hodin nebo jednou ročně. Provádějte ji za teplého motoru a prázdné nádrže. Odčerpejte použitý olej přes uzávěr (19) a ekologicky zlikvidujte.

Jak vyměnit sečný nůž?

Odpojte kabel od svíčky. Nakloňte stroj dozadu (svíčkou nahoru). Nasaďte rukavice, odšroubujte šroub nože (proti směru hodinových ručiček) klíčem. Namontujte nový nůž s novou podložkou, utáhněte na 45 Nm.

Co dělat, když motor nenastartuje?

Zkontrolujte benzín, postup startování, kabel svíčky a stav svíčky. Pokud je svíčka znečištěná, vyčistěte ji nebo vyměňte. V krajním případě nechte seřídit karburátor odborníkem.

Jak sekačku uskladnit v zimě?

Vyprázdněte nádrž na benzín necháním motoru běžet až do zastavení. Vypusťte olej. Chraňte motor: nalijte lžíci oleje do otvoru pro svíčku, několikrát zatáhněte za lanko, aby se olej rozprostřel. Skladujte na suchém místě.

Jaké jsou hlavní bezpečnostní prvky?

Bezpečnostní oblouk (2) zastaví motor ihned po uvolnění. Zadní výhoz (20) chrání před odlétávajícími úlomky. Ochrana výfuku (16) zabraňuje popálení. Používejte rukavice a uzavřenou obuv.

NÁVOD K OBSLUZE PBM 125 A1 PARKSIDE

Benzínová sekačka na trávu

Překlad originálního provozního návodu

IAN 345555_2004

DE AT CH

Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.

SK

CZ Překlad originálního provozního návodu

A 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 22a 23 24 25 26 27 5a 5b 5c

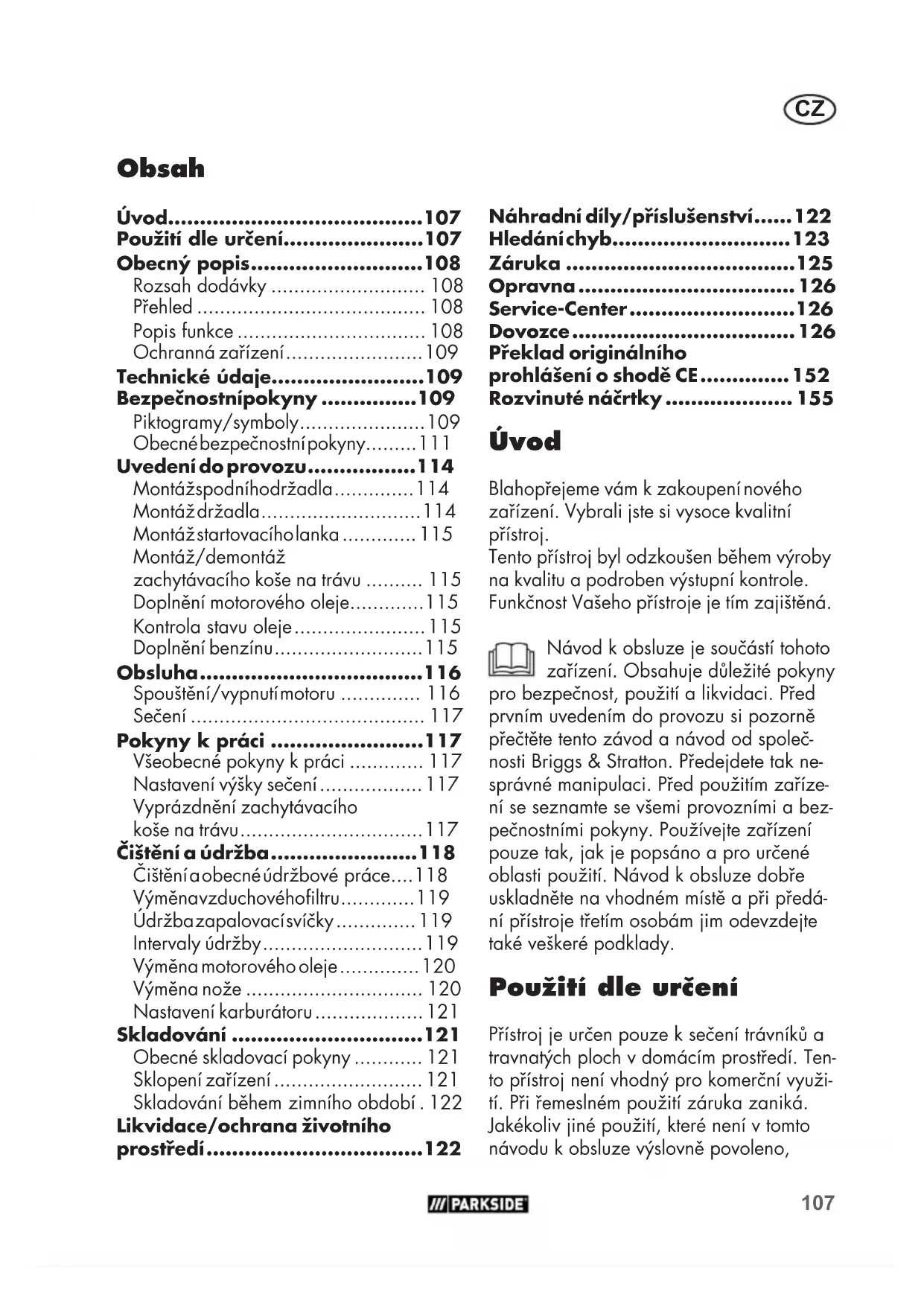

Použití dle určení......107

Obecný popis......108

Rozsah dodávky 108

Přehled 108

Popis funkce 108

Ochranná zařízení....109

Technické údaje......109

Bezpečnostnípokyny ......109

Piktogramy/symboly....109

Obecnébezpečnostnípokyny......111

Uvedení do provozu......114

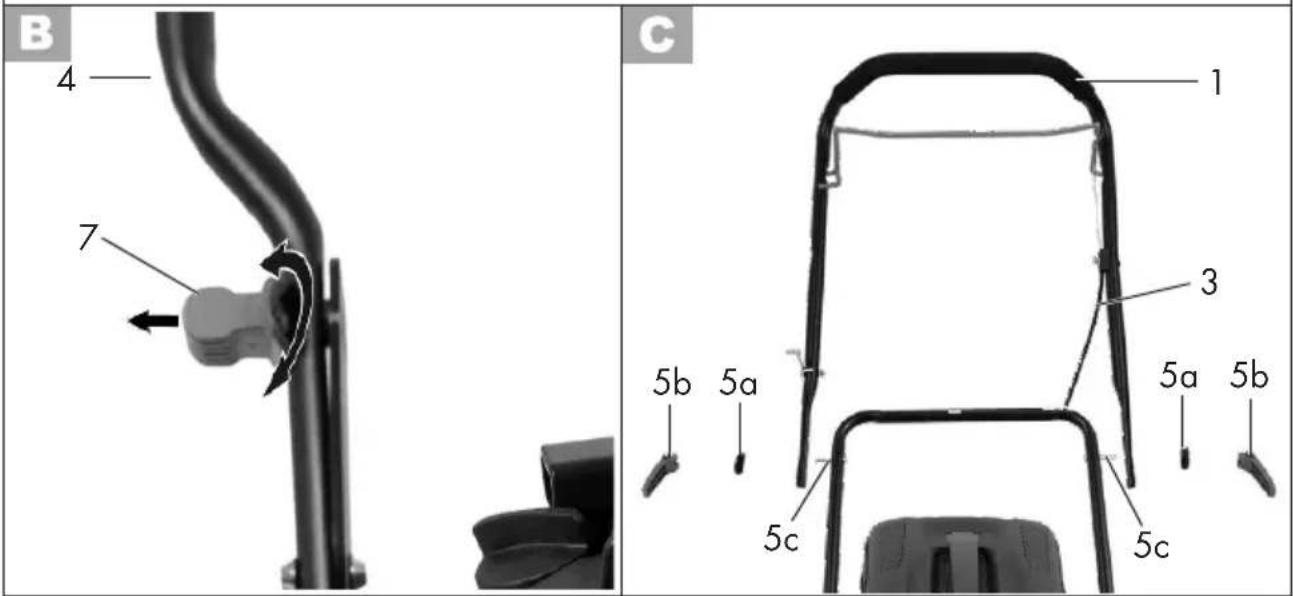

Montážspodníhodržadla....114

Montáž držadla....114

Montážstartovacíholanka 115

Montáž/demontáž

zachytávacího koše na trávu ..... 115

Doplnění motorového oleje......115

Kontrola stavu oleje....115

Doplnění benzínu....115

Obsluha....116

Spouštění/vypnutímotoru 116

Sečení 117

Pokyny k práci ......117

Všeobecné pokyny k práci ...... 117

Nastavení výšky sečení....117

Vyprázdnění zachytávacího

koše na trávu....117

Čištění a údržba....118

Čištěnía obecné údržbové práce....118

Výměnavzduchovéhofiltru......119

Údržbazapalovacísvíčky......119

Intervaly údržby....119

Výměna motorového oleje....120

Výměna nože 120

Nastavení karburátoru....121

Skladování ......121

Obecné skladovací pokyny ..... 121

Sklopení zařízení 121

Skladování během zimního období . 122

Likvidace/ochrana životního

prostředí......122

Náhradní díly/příslušenství.....122

Hledáníchyb......123

Záruka 125

Opravna 126

Překlad originálního

prohlášení o shodě CE...... 152

Rozvinuté náčrtky ...... 155

Úvod

Blahopřejeme vám k zakoupení nového zařízení. Vybrali jste si vysoce kvalitní přístroj.

Tento přístroj byl odzkoušen během výroby na kvalitu a podroben výstupní kontrole.

Funkčnost Vašeho přístroje je tím zajištěná.

Návod k obsluze je součástí tohoto zařízení. Obsahuje důležité pokyny pro bezpečnost, použití a likvidaci. Před prvním uvedením do provozu si pozorně přečtěte tento závod a návod od společnosti Briggs & Stratton. Předejdete tak ne-správné manipulaci. Před použitím zařízení se seznamte se všemi provozními a bez-pečnostními pokyny. Používejte zařízení pouze tak, jak je popsáno a pro určené oblasti použití. Návod k obsluze dobře uskladněte na vhodném místě a při předá-ní přístroje třetím osobám jim odevzdejte také veškeré podklady.

Použití dle určení

Přístroj je určen pouze k sečení trávníků a travnatých ploch v domácím prostředí. Tento přístroj není vhodný pro komerční využití. Při řemeslném použití záruka zaniká.

Jakékoliv jiné použití, které není v tomto návodu k obsluze výslovně povoleno,

CZ

může vést k poškození přístroje a pro uživatele představovat vážné nebezpečí. Přístroj je určen pro použití dospělými. Děti a osoby, které nejsou s touto příručkou obeznámeny, nesmí přístroj používat. Obsluha nebo uživatel nese zodpovědnost za nehody či škody na jiných osobách nebo jejich majetku.

Obecný popis

Zobrazení nejdůležitějších funkčních dílů naleznete na přední a zadní výklopné stránce.

Rozsah dodávky

Opatrně vyjměte přístroj z obalu a zkontrolujte úplnost následujících dílů:

• benzínová sekačka na trávu
• spodní držadlo
• montážní příslušenství pro spodní držadlo
• zachytávací koš na trávu
• kabelová svorka
• náhradní zapalovací svíčka
• klíč na zapalovací svíčky
• stručný návod
• návod k obsluze
• návod k obsluze Briggs & Stratton

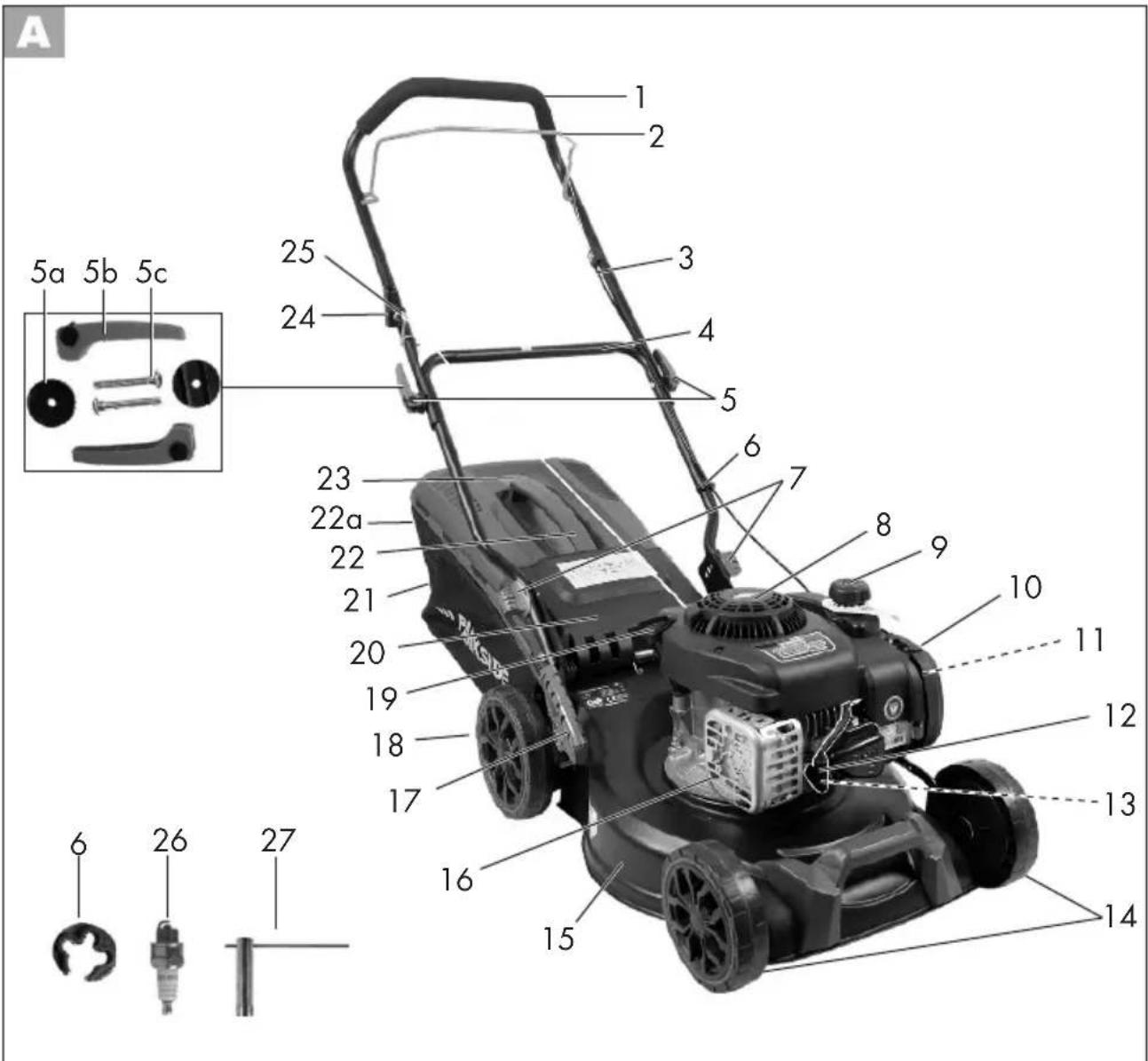

Přehled

1 držadlo

bezpečnostní držadlo

3 bovden
4 spodní držadlo
5 montážní příslušenství, držadlo
5a podložka
5b rychloupínací páka
5c šroub

6 kabelová svorka

7 2 rychloupínač
8 kryt motoru s větracími otvory (ochrana prstů)
9 víko nádrže
10 pouzdro vzduchového filtru
11 vzduchový filtr (není viditelný)
12 nástrčka zapalovací svíčky
13 zapalovací svíčka (není viditelná)
14 2 prední kola
15 pouzdro z ocelového plechu
16 ochrana výfuku
17 páka pro nastavení výšky řezu
18 2 zadní kola
19 víčko olejové nádrže s měrkou
20 zadní protinárazový kryt
21 zachytávací koš na trávu
22 rukojeť záchytného koše na trávu
22a spodní rukojeť, zachytávací koš na trávu
23 ukazatel stavu naplnění
24 rukojeť startéru se startovacím lankem
25 vedení startovacího lanka
26 náhradní zapalovací svíčka
27 klíč na zapalovací svíčku

28 zavěšení zachytávacího koše na trávu

29 plnicí hrdlo

30 benzínové čerpadlo (Primer)

31 pozice výšky střihu

32 nǚž

33 šroub nože

34 motorové vřeteno

35 pružná podložka

Popis funkce

Přístroj je poháněn výkonným čtyřtaktním motorem (řada Briggs & Stratton 125 cc).

Přístroj je vybaven vysoce kvalitním pouzdrem z ocelového plechu, zachytávacím košem na trávu a sklopnou rukojetí.

Funkce ovládacích prvků naleznete v následujících popisech.

Ochranná zařízení

2 bezpečnostní držadlo

Po uvolnění bezpečnostního držadla se přístroj okamžitě vypne.

16 ochrana výfuku

chrání ruce nebo hořlavé materiály před kontaktem s horkým výfukem.

20 zadní protinárazový kryt

chrání obsluhu před odletujícími součástmi a před neúmyslným kontaktem s nožem při sečení bez zachytávacího koše na trávu.

Technické údaje

Benzínová sekačka

na trávu....PBM 125 A1

motor.... 4taktní B&S 125cc Series zdvihový objem motoru....125 cm ^3 (cc) výkon ....1,82 kW (2,47 PS) max. počet otáček (n _0 )....2900 min ^-1 utahovací moment nože....45 Nm objem nádrže na benzín....0,8 l oktanové číslo....95-98 objemnádrženamotorovýolej ....0,5 l zapalovací svíčka .... Champion XC92YC okruh sečení....ø 420 mm výška sekání....7 úrovní, .... 25/30/38/45/55/65/75 mm objem zachytávacího koše na trávu....55 l hmotnost (vč. zachytávacího koše na trávu, s prázdnou nádrží)....21 kg hladina akustického tlaku

(L_pA) .....71,9 dB(A); K_pA = 3,0 dB hladina akustického výkonu (L_WA) změřená ..... 91,9 dB(A); K_WA = 1,89 dB zaručená ..... 94 dB(A)

Vibrace na rukojeti

(a_h) 5,1 m/s²; K=2,0 m/s²

Hladina hluku a vibrací byla stanovena dle norem a předpisů uvedených v prohlášení o shodě.

Uvedená hodnota emisí vibrací byla změřena podle standardizované zkušební metody a lze ji použít k porovnání jednoho zařízení s jiným.

Deklarovaná úroveň vibrací může být také použita k předběžnému stanovení doby expozice prístroje.

Výstraha: Hodnota emise vibrací se může lišit od indikační hodnoty během skutečného používání zařízení v závislosti na způsobu použití zařízení.

Dle možnosti se snažte udržet co nejnižší zatížení, způsobené vibracemi. Příklady opatření ke snížení zatížení, způsobeno vibracemi, je nošení rukavic při použití nástroje a omezení pracovní doby. Přitom se musí brát v úvahu všechny části pracovního cyklu (například doby, během kterých je elektrický nástroj vypnutý, a ty, ve kterých je sice zapnutý, ale běží bez zátěže).

Bezpečnostní pokyny

V této části jsou uvedeny základní bezpečnostní předpisy při práci s přístrojem.

Piktogramy/symboly

Přečtěte si návod k obsluze.

CZ

Kolem stojícím osobám hrozí zra- nění kvůli odletujícím částicím. Takové osoby se musí zdržovat v bezpečné vzdálenosti od zařízení.

Hrozí nebezpečí poranění ostrými noži! Mějte ruce a nohy v bezpečné vzdálenosti.

Pozor – toxické výpary! Neprovo- zujte zařízení v uzavřených prosto- rách.

Pozor – benzín je hořlavý! Nekuřte a zdroje tepla udržujte v bezpečné vzdálenosti.

Přístroj nevystavujte působení vlhkosti. Nepracujte v dešti. Pozor! Doběh nože sekačky na trávu.

Ponecháte-li zařízení bez dozoru, vypněte motor. Nikdy nesečte trávu, když se v blízkosti nachází osoby, zejména děti, nebo zvířata.

Před prováděním údržby vypněte motor a odpojte zástrčku zapalovací svíčky.

Pozor – horké povrchy! Nebezpečí popálení

Používejte ochranné brýle a chrániče sluchu.

Údaj o hladině akustického výkonu L_WA v dB.

Nebezpečí! Ruce a nohy udržujte v bezpečné vzdálenosti.

Piktogram na víčku nádrže:

Upozornění na plnícím hrdlu na benzín. Nelze tankovat směs E85!

Pozor! Před spuštěním zkontrolujte hladinu oleje.

Piktogram na krytce olejové nádrže:

Upozornění na plnícím hrdlu na olej

Piktogram na benzínové nádrži:

Pozor! Přečtěte si návod k obsluze.

Pozor – benzín je hořlavý! Před do- plňováním paliva nechte minim. 2 minuty vychladnout motor.

Pozor - toxické výpary CO! Ne-provozujte zařízení v uzavřených prostorách.

Pozor – horké povrchy! Nebezpečí popálení

Piktogram na benzínovém čerpadlu:

Před spuštěním třikrát stiskněte benzínové čerpadlo (primer).

Piktogram na držadle:

Zapnutí přístroje (ON): Bezpečnostní držadlo přitáhnout k sobě. Vypnutí přístroje (OFF): Bezpečnostní držadlo uvolnit.

Ukazatel stavu naplnění:

Ukazatel stavu naplnění otevřen: Zachytávací koš na trávu je prázdný

Ukazatel stavu naplnění zavřen: Zachytávací koš na trávu je plný

Symboly v návodu k použití

Označení nebezpečí s informacemi o zabránění zranění osob nebo hmotných škod.

Označení nebezpečí s informacemi o zabránění škod.

Při spuštění přístroje se postavte za něj.

Informační značka s informacemi pro lepší zacházení s přístrojem.

Přečtěte si návod k obsluze.

Při manipulaci s nožem noste ruka- vice.

vysoce vznětlivý

jedovatý

nebezpečný pro životní prostředí

Obecné bezpečnostní pokyny

VÝSTRAHA! Přečtěte si bezpečnostní upozornění a pokyny. Při nedodržení bezpečnostních upozornění a pokynů může dojít k požáru a/nebo těžkým zraněním.

Upozornění:

• Přečtěte si pečlivě návod k obsluze. Seznamte se s možnostmi nastavení a správným používáním zařízení.
• V prípadě nejistot při používání prístroje a o nedovoleném ovládání se nechte zaškolit.
• Budte pozorní, dbejte na to, co děláte, a při práci se řídte zdravým rozumem. Přístroj nepoužívejte, pokud jste unaveni nebo nemocní nebo pod vlivem drog, alkoholu nebo léků. Okamžik nepozornosti při použití přístroje může vést k vážným zraněním.
• Toto zařízení není určeno k použití osobami s omezenými fyzickými, smyslovými nebo mentálními schopnostmi; stejně tak by neměly tento přístroj používat osoby, které nemají zkušenosti s manipulací s tímto zařízením nebo nemají dostatečné znalosti o tomto zařízení, pokud nepracují pod dohledem osoby odpovědné za jejich bezpečnost nebo pokud nejsou poučeny o tom, jak zařízení používat.
• Děti musí být pod dohledem, aby se zajistilo, že si nebudou hrát s přístrojem.
• Nikdy nedovolte, aby děti nebo jiné osoby, které se neobeznámily s návo-dem k obsluze, přístroj používaly. Míst-ními ustanoveními může být stanoven minimální věk uživatele.
• Nikdy nekoste, když se v blízkosti nachází osoby, zejména děti, nebo zvířata. Při rozptýlení můžete ztratit kontrolu nad přístrojem.
• Myslete na to, že uživatel je zodpovědný za nehody a úrazy s účastí dalších lidí a jejich majetku.
• Dodržujte ochranu proti hluku a místní předpisy.

Přípravná opatření:

- Při kosení je nutné vždy nosit neklouzavou obuv a dlouhé kalhoty. Nekoste naboso nebo v lehkých sandálech. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly. Nošení vhodného oděvu snižuje riziko zranění.

- Zkontrolujte oblast, na které se přístroj použije a odstraňte všechny předměty (např. kameny, tyče, dráty, hračky), které by mohly být zachyceny a odhodťe je.

- Výstraha: Benzín je vysoce vznětlivý. Požár nebo výbuchy mohou způsobit vážné popáleniny:

- skladujte benzín pouze ve vhodných nádobách;

- tankujte palivo pouze venku a pri plnění paliva nekuřte;

- před nastartováním motoru doplňte benzín. Během chodu motoru nebo pokud je zařízení horké, se nesmí otevírat víko palivové nádrže ani doplňovat benzín.

- Pokud benzín přetekl, se nepokoušejte nastartovat motor. Místo toho se zařízení musí odstranit z benzínem kontaminovaného prostoru. Je třeba se vyhnout jakémukoli pokusu zapálení, dokud se nevypaří benzínové výpary;

- Z bezpečnostních důvodů je nutné v případě poškození vyměnit nádrž na benzín a jiné kryty nádrže.

• Vyměňte vadné tlumiče hluku.

- Pred použitím je nutné vizuálně zkontrolovat, zda řezné nástroje, upevňovací čepy a celé řezací zařízení nejsou opotřebeny nebo poškozeny. K zabrá-nění nerovnováhy lze opotřebované nebo poškozené nástroje a čepy vyměňovat pouze v sadách.

- Budte opatrní u přístrojích s více reznými nástroji, protože pohyb jednoho nože může způsobit otáčení zbývajících nožů.

- Používejte pouze náhradní díly a příslušenství, které jsou dodávány a doporučeny výrobcem. Použití cizích dílů může vést ke zraněním a okamžité ztrátě záruky.

Manipulace:

- Nenechávejte běžet spalovací motor v uzavřených prostorách, v nichž může dojít k nahromadění nebezpečného oxidu uhelnatého.

- Sečte jen za denního světla nebo při dostatečném umělém osvětlení. V ne-osvětleném pracovním prostoru může dojít k nehodám.

- Pokud je to možné, nepoužívejte zařízení na vlhkou trávu.

- Dbejte vždy na bezpečnou stabilitu, zejména na svazích, skládkách, příko-pech nebo nábřežích. To Vám umožní lépe kontrolovat přístroj v neočekáva-ných situacích.

- Na svazích pracujte vždy příčně po úbočí, nikdy ne nahoru nebo dolů.

- Budte zvlášť opatrní při změně směru jízdy na svahu.

• Vedte prístroj pouze rychlostí chůze.

- Budte zvlášte opatrní, když zařizení obracíte nebo je táhnete směrem k sobě.

- Zastavte řezací zařízení, když je třeba zařízení naklonit, pro přenesení přes nezatravněné oblasti a když zařízení přenášite sečenou plochu neb z ní.

- Nikdy nepoužívejte zařízení s poškozenými ochrannými zařízeními nebo ochrannými mřížkami ani bez připevněných ochranných zařízení, např. od-

razové plechy a/nebo zařízení na sběr trávy. Tím je zajištěno, že přístroj bude i nadále bezpečný.

- Neměňte nastavení regulátoru motoru ani jím přespríliš neotáčejte. Zařízení by se mohlo poškodit.

- Před spuštěním motoru odpojte všechny řezné nástroje a pohony.

- Spustte zařízení opatrně podle pokynů výrobce. Dbejte na dostatečnou vzdálenost mezi nohama a řezným nástrojem. Hrozí nebezpečí zranění.

- Při spuštění nebo nastartování motoru nesmí být zařízení naklopeno, nebude-li zařízení při tomto postupu zdviženo. V takovém případě nakloňte zařízení jen tak, jak je to naprosto nezbytné a nadzvedněte ho jen na straně odvrácené od uživatele.

- Motor nespouštějte, stojíte-li před vyha-zovacím otvorem.

- Zapněte motor podle pokynů, a teprve potom, když jsou Vaše nohy v bezpečné vzdálenosti od řezných nástrojů.

- Nikdy nepokládejte ruce ani nohy na rotující části ani pod ně. Vždy se zdržujte v bezpečné vzdálenosti od vyhazovacího otvoru. Okamžik nepozornosti při používání zařízení může vést k vážným zraněním.

- Nikdy nezvedejte ani nepřenášejte zařízení s běžícím motorem.

- Vypněte motor, vytáhněte konektor zapalovací svíčky, vytáhněte klíček ze zapalování, pokud je k dispozici, a ujistěte se, zda se všechny pohyblivé díly zastavily:

- před uvolněním zablokování nebo odstranění ucpání ve vyhazovacím otvoru;

- před kontrolou, čištěním nebo prací na přístroji;

- pokud bylo zasaženo cizí těleso. Zkontrolujte vizuálně škody na za-

řízení a provedte nezbytné opravy ještě před opětovným použitím zařízení;

- pokud zařízení začne neobvykle silně vibrovat, je nutná jeho okamžitá kontrola;

- při opuštění zařízení;

- před dotankováním.

• Přístroj nenechávejte nikdy bez dozoru na pracovišti.
• Nepracujte s poškozeným, neúplným přístrojem ani s přístrojem, které bylo modifikováno bez souhlasu výrobce. Použití tohoto zařízení pro jiné než určené použití může vést k nebezpečným situacím.
• Při nebezpečí úderu bleskem s přístrojem nepracujte. Nebezpečí úrazu elektrickým proudem.
• Po zastavení motoru se musí uzavřít škríticí klapka. Pokud má motor uzavírací kohout benzinu, tak se tento po sečení musí uzavřít.

Údržba a skladování:

• Dbejte na to, aby všechny matice a šrouby byly pevně utažené a zařízení bylo v bezpečném provozním stavu. Mnoho nehod je způsobeno v důsledku nedostatečně udržovaného zařízení.
• Nikdy neskladujte zařízení s benzínem v nádrži uvnitř budovy, ve které by benzínové výpary mohly přijít do styku s otevřeným plamenem nebo jiskrami.
• Pred uskladněním přístroje v uzavřených prostorách nechte motor vychladnout. Hrozí nebezpečí požáru.
• K zabránění nebezpečí požáru udržujte motor, výfuk a oblast kolem nádrže na benzin mimo dosah trávy, listí nebo uniklého tukového maziva (motorový olej).
• Pravidelně kontrolujte, zda není zařízení na zachytávání trávy opotřebeno nebo zda neztratilo svou funkci.

CZ

• Z bezpečnostních důvodů vyměňte opotřebované nebo poškozené díly. Vyměňte vadné tlumiče.
• Pokud je třeba vyprázdnit nádrž na benzin, mělo by se toto provádět venku.
• Zacházejte s Vaším přístrojem s pečlivostí. Pro lepší a bezpečnější práci udržujte nástroje ostré a v čisté. Postupujte podle předpisů pro údržbu.
• Nepokoušejte se přístroj opravit sami, ledaže máte k tomuto účelu potřebnou kvalifikaci. Veškeré práce, neuvedené v tomto návodě k obsluze, smí provádět námi autorizovaný servis pro služby zákazníkům.
• Skladujte prístroj na suchém místě a mimo dosah dětí. Zařízení jsou nebezpečná, pokud je používají nezkušené osoby.

Uvedení do provozu

Pozor! Nebezpečí zranění v důsledku otáčejícího se nože. Práce na zařízení provádějte pouze při vypnutém noži a v klidovém stavu.

Postupujte podle pokynů v dodávaném návodu k obsluze společnosti Briggs & Stratton.

Před spuštěním zařízení je nutné

• odstranit všechny přepravní zámky,
• držadlové soutyčí vyklopit nahoru a zablokovat rychloupínací páčku,
• doplnit motorový olej,
• doplnit benzín
• případně namontovat zachytávací koš na trávu
• případně nastavit výšku sečení

B

Montáž spodního držadla

Při montáži tyčové ústrojí rukojeti dávejte pozor, abyste nepřiskřípli bovden (A 3).

1. Vyklopte spodní držadlo (4) nahoru.
2. Otočte rychloupínače (7) příčně k držadlu. Z tohoto důvodu je nutné zlehka uvolnit rychloupínač (7) od spodního držadla (4).
3. Spodní držadlo (4) uvedte do požadované polohy.
   Možné jsou 3 pozice.
4. Otočte rychloupínače (7) znovu do původní polohy. Rychloupínače zaskočí.

C

Montáž držadla

1. Nasadte držadlo (1) na spodní rukojeť (4).
2. Šrouby (5c) na obou stranách protáhněte otvory v soutyčí držadla.
3. Na šrouby (5c) nasadte podložku (5a). Drážkovaná strana podložky (5a) je orientována směrem k držadlu (1).
4. Našroubujte páku rychloupínače (5b) na šrouby (5c).
5. Zajistěte páku rychloupínače (5b) jejím přitisknutím ve směru držadla (1).
   Páky rychloupínače musí přiléhat k držadlu tak, aby bylo možné provést upnutí střední silou. V opačném přípa-dě se rychloupínací páčka pro upnutí musí otočit ve směru hodinových ruči-ček nebo uvolnit proti směru hodino-vých ručiček.
6. Úpevněte bovden (3) pomocí kabelové svorky (A 6) na spodní rukojeti (4).

D

Montáž startovacího lanka

1. Zatáhněte za bezpečnostní rukojeť (2) ve směru k hornímu držadlu (1) a při-držte ji.
2. Pomalu zatáhněte za startovací lanko na rukojeti startéru (24) směrem k ruko- jeti.
3. Žavěste startovací lanko do vedení startovacího lanka (25).
4. Pustře bezpečnostní držadlo (2).

E

Montáž/demontáž zachytávacího koše na trávu

Pozor: Neprovozujte zařízení bez plně namontovaného zachytávacího koše na trávu nebo bez protinárazových krytů. Nebezpečí zranění!

Montáž zachytávacího koše na trá- vu na zařizení:

1. Zdvihněte zadní protinárazový kryt (20).
2. Úchopte zachytávací koš na trávu(21) za prénášecí rukojeť (22).
3. Zavěste zachytávací koš na trávu (21) do připraveného zavěšení zachytávacího koše na trávu (30) na zadní straně zařízení.
4. Odložte protinárazový kryt (20), drží zachytávací koš na trávu (21) na svém místě.

Demontáž zachytávacího koše na trávu:

1. Zdvihněte protinárazový kryt (20).
2. Uchopte zachytávací koš na trávu (21) za prénášecí rukojeť (22).

F

Doplnění motorového oleje

i

Umístěte zařízení na rovnou zem.

1. Odšroubujte víčko olejové nádrže s olejovou měrkou (19).
2. Naplňte motorový olej do olejové nádrže. Olejová nádrž pojme 0,5 l motorového oleje. Použijte značkový olej (např. SAE 30).
3. Uzavřete víčko olejové nádrže (19).

Kontrola stavu oleje

1. Odšroubujte víčko olejové nádrže s olejovou měrkou (19).
2. Ořete olejovou měrku (19) čistým hadříkem.
3. Víčko olejové nádrže s olejovou měrkou (19) zastrčte zpět do olejové nádrže až na doraz.
4. Po vytažení odečtěte hladinu oleje na měrce.

Hladina oleje musí být v označeném poli mezi značkou minimálního a maximálního naplnění (maximum: 0,5 l motorového oleje v olejové nádrži).

1. Otřete veškerý rozlity motorový olej.

2. Uzavřete víčko olejové nádrže (19).

PPřed každým sečením zkontrolujte hladinu oleje a doplňte motorový olej před dosažením spodní značky.

H

Doplnění benzínu

Výstraha! Benzín je hořlavý, škodlivý pro zdraví a životní prostředí:

- Benzín skladujte v určených nádobách;

CZ

• Tankujte pouze venku a nikdy se spuštěným nebo horkým motorem;
• Opatrně otevřete uzávěr palivové nádrže, abyste uvolnili přetlak;
• Při tankování nekuřte;
• Zabraňte kontaktu s pokožkou a vdechnutí výparů;
• Odstraňte rozlítý benzín.
• Benzín uchovávejte mimo dosah jisker, otevřeného ohně a jiných zdrojů vznícení.
• Zlikvidujte zbytky benzínu ekologicky nezávadně (viz „Likvidace/ochrana životního prostředí“).

- Nepoužívejte směs benzínu a oleje.

• Používejte jako palivo bezolov- natý běžný benzín nebo benzín super;
  v prípadě použití bio-paliva se nesmí prímísit více než 10 % ethanolu.
• Používejte pouze čistý čerstvý benzín.

• Benzín neskladujte déle než měsíc, protože jeho kvalita se zhoršuje.

• Odšroubujte uzávěr palivové nádrže (A 9).

• Doplňte benzín až ke spodní hraně plnicího hrdla (31). Nenaplňujte nádrž na benzín až úplně k okraji, aby měl benzín dostatek prostoru pro expanzi.
• Otřete zbytky benzínu kolem uzávěru paliva.
• Žnovu uzavřete víko nádrže.

Obsluha

Určitému zatížení hlukem způsobenému tímto přístrojem se nelze vyhnout. Odložte hlučné práce na

povolenou a k tomu určenou dobu. Dodržujte příp. doby klidu a omez- te dobu trvání práce na minimum. Pro vaši osobní ochranu a ochranu osob nacházejících se v blízkosti je nutné nosit vhodnou ochranu slu- chu.

Spouštění/vypnutí motoru

Výstraha! Benzín je hořlavý. Nastartujte motor ve vzdálenosti nejméně 3 m od místa plnění.

Hrozí nebezpečí požáru.

Nastartuje zařízení na pevném a vodorovném povrchu, pokud možno ne ve vysoké trávě. Ujistěte se, že řezný nástroj se nedotýká objektů ani země.

Pro Vaši bezpečnost: Při spuštění přístroje se postavte za něj.

Pravidelně kontrolujte hladinu benzínu a oleje (viz „Kontrola hladiny oleje“) a včas jej doplňte.

Studený start:

1. Stiskněte třikrát palivové čerpadlo (32) (primer).
2. Zatáhněte za bezpečnostní rukojeť (2) ve směru k držadlu (1) a přidržte ji.
3. Zatáhněte za rukojeť startéru (24).
4. Po nastartování motoru pomalu nechte rukojeť startéru sklouznout zpět do vedení lanka startéru (25).

V případě teplého startu není potřebné stisknutí primeru (32).

Pokud se primer stiskne príliš často, vnikne do karburátoru príliš velké množství benzínu a motor lze těžce nastartovat.

Zastavení motoru:

- Uvolněte bezpečnostní držadlo (2). Motor se vypne a nůž se zabrzdí.

Zařízení pro zastavení nožů:

Pravidelně kontrolujte zařízení pro zastavení nožů:

- Uvolněte bezpečnostní držadlo (2). Motor se vypne a nůž se zabrzdí.

Nůž se musí zastavit do 7 sekund.

Sečení

1. Nastartuje motor (viz „Nastartování/ zastavení motoru“).
2. Držte držadlo (1) a bezpečnostní držadlo (2) při sečení pevně oběma rukama.

Pokyny k práci

Všeobecné pokyny k práci

• Pokud je to možné, sekejte suchou trávu, abyste ochránili travní drny.
• Nastavte výšku řezu tak, aby nedošlo k přetížení přístroje.
• Jezděte přístrojem pomalým tempem, dle možnosti v přímých pruzích. K zajištění souvislého sečení, by se pruhy vždy měly překrývat o několik centimetrů.
• Nepohybujte se dozadu.
• Na svazích pracujte vždy příčně po úbočí.
• Pokud se nože dostanou do kontaktu s cizím předmětem, okamžitě zastavte motor. Počkejte, až se nůž zastaví, a

zkontrolujte, zda není poškozen. Pokračujte v práci pouze s nepoškozeným zařízením.

• Během delších přestávek a pro přepravu přístroj vypněte a vyčkejte úplné zastavení nože.
• Přístroj vyčistěte po každém použití tak, jak je popsáno v kapitole „Čištění a údržba“.

Nastavení výšky sečení

Přístroj má 7 poloh k nastavení výšky sečení:

1 25 mm 4 45 mm 7 75 mm
2 30 mm 5 55 mm
3 38 mm 6 65 mm

1. Zatažením za páku (17) směrem ven nastavíte výšku sečení.
2. Přesuňte páku pro nastavení výšky sečení do požadované polohy (33).
3. Uvolněte páku pro nastavení výšky sečení (17).

Správná výška sečení pro dekorativní trávník je cca 30 – 45 mm, u užitkového trávníku přibližně 40 – 65 mm.

Pro první sečení v sezóně by se měla zvolit vysoká výška sečení.

Vyprázdnění zachytávacího koše na trávu

Ukazatel stavu naplnění:

Podle ukazatele stavu naplnění (23), který je nad zachytávacím košem na trávu (21), vidíte stav naplnění zachytávacího koše na trávu (21).

Ukazatel stavu naplnění (23) otevřen: Zachytávací koš na trávu je prázdný

CZ

Ukazatel stavu naplnění (23) za- vřen: Zachytávací koš na trávu je plný

Ukazatel stavu naplnění (23)funguje pouze tehdy, když je zařízení v provozu.

1. Zastavte motor a počkejte, až se nůž zastaví.
2. Zdvihněte zadní protinárazový kryt (20).
3. Vyjměte zachytávací koš na trávu (21).
4. Pro vyprázdnění uchopte zachytávací koš na trávu (21) za prénášecí rukojeť (22) a za spodní rukojeť (22a) (viz také „Likvidace / ochrana životního prostředí“).
5. Znovu namontujte zachytávací koš na trávu.

Čištění a údržba

Opravné a údržbářské práce, které nejsou popsány v tomto návodu k obsluze, nechte provést v odborné dílně. Používejte pouze originální náhradní díly značky Grizzly. Hrozí nebezpečí úrazu!

Údržbové a čisticí práce provádějte zásadně na vy- pnutém motoru a vytažené nástrčce zapalovací svíčky. Hrozí nebezpeči poranění! Před jakoukoliv údržbou nebo čištěním nechte přístroj vychladnout. Součásti motoru jsou horké. Hrozí nebezpeči popálení!

Při manipulaci s nožem noste ruka-vice.

Při čištění a údržbě postupujte podle pokynů v dodávaném návodu společnosti Briggs & Stratton.

Při provádění údržby motoru doporučujeme kontaktovat smluvního partnera společnosti Briggs & Stratton. Na webových stránkách Briggs & Stratton najdete autorizovaného prodejce ve vaší blízkosti.

Čištění a obecné údržbové práce

Čistici a obecné údržbářské práce na spodní straně zařízení

Umístěte pod benzínovou sekačku podložku.

1. Sklopte horní rukojeť (1).
2. Uvolněte rychloupínač (7) a sklopte spodní rukojeť (4).
3. Nakloňte zařízení dozadu tak, aby zapalovací svíčka vyčnívala nahoru.

Při těchto činnostech spolupracujte s další osobou, aby tak nedošlo k překlopení zařízení dozadu.

Zařízení nenaklánějte na stranu ani vpřed. Mohou vytéct provozní kapaliny a motor se může poškodit.

• Přístroj udržujte vždy v čistém stavu. Při čištění používejte kartáč nebo hadřík, avšak žádné agresivní čisticí prostředky ani rozpouštědla.
  K čištění motoru nepoužívejte vodu, mohlo by dojít ke kontaminaci palivo-vého systému.
• Po sečení odstraňte všechny přilnuté rostlinné zbytky kusem dřeva nebo plastu. Zejména vyčistěte větrací otvory

(8), vyhazovací otvor a prostor nože. Nepoužívejte tvrdé nebo špičaté předměty, mohlo by dojít k poškození zařízení.

• Před každým použitím přístroje zkontrolujte případné zjevné vady, např. uvolněné, opotřebované nebo poškozené součásti. Zkontrolujte upevnění všech matic, čepů a šroubů.
• Zkontrolujte kryty a ochranná zařízení (A 2, 8, 16, 20), zda nejsou poškozena a zda jsou správně nasazena. Je-li to nutné, vyměňte je.

L

Výměna vzduchového filtru

Zařízení nikdy neprovozujte bez vzduchového filtru. Prach a nečistoty se jinak dostanou do motoru a zapříčiní poškození.

Vyjmutí vzduchového filtru

1. Vytáhněte konektor zapalovací svíčky (M 12) (viz „Údržba zapalovací svíčky”.
2. Ótevřete skřín vzduchového filtru (10).
3. Vyjměte vzduchový filtr (11).
4. Vzduchový filtr (11) vyčistěte v mýdlovém roztoku.
5. Nechte vzduchový filtr (11) vysušit. Do vzduchového filtru vetřete několik ka-pek čerstvého motorového oleje.
6. Vadný vzduchový filtr nahradte novým vzduchovým filtrem (viz „Náhradní díly / příslušenství“).

Vložení vzduchového filtru

1. Vložte vzduchový filtr (11) do skříně vzduchového filtru (10).
2. Znovu uzavřete skřín vzduchového filtru (10).

M

Údržba zapalovací svíčky

i

Opotřebované zapalovací svíčky nebo příliš velký odstup zápalu vedou ke snížení výkonu motoru.

1. Vytáhněte konektor zapalovací svíčky (12) současným zatažením a otočením zapalovací svíčky (13).
2. Vyšroubujte zapalovací svíčku (13) proti směru hodinových ručiček pomocí přiloženého klíče na zapalovací svíčky (A 27).
3. Měrnými lístky zkontrolujte odstup zápalu (k dostání ve specializované prodejně). Interval zápalu musí být 0,7-0,8 mm.
4. Podle potřeby nastavte opatrně odstup ohnutím zemnicí elektrody zapalovací svíčky.
5. Zapalovací svíčku očistěte drátěným kartáčem.
6. Vyčistěte a seřidte zapalovací svíčku nebo vyměňte poškozenou zapalovací svíčku za náhradní zapalovací svíčku (A 26) (doporučený utahovací moment 20 Nm, stanovený momentovým klíčem) (viz „Náhradní díly / příslušenství“).

Intervaly údržby

Provádějte pravidelně údržbářské práce uvedené v tabulce. Pravidelnou údržbou se prodlouží životnost zařízení. Kromě toho dosáhnete také optimální řezný výkon a přejdete nehodám.

Údržbové práce(viz část „Čištění a údržba”)	před	po	po prv-ních 5hodinách	po 8hodi-nách	po 50hodi-nách	každo-ročně
	práce
Zkontrolujte šrouby, matice a čepy a dotáhněte je.	√
Zkontrolujte hladinu motorového oleje / paliva a v případě potřeby doplňte motorový olej / benzín.	√			√
Vyčistěte ovládací prvky / prostor kolem tlumiče hluku.		√		√
Vyčistěte chrániče proti dotyku ^b				√
Vyměňte motorový olej			√ √	√
Vyměňte vzduchový filtr ^a						√
Vyčistěte/seřidte/nastavte/vyměňte zapalovací svíčky				√		√
Vyčistěte/zkontrolujte nůž, naostřete		√				√
Zkontrolujte tlumič hluku a lapač jiskerb					√	√
Čištění chladicího vzduchového systému ^a,b						√

^a Měňte často, pokud se tvoří hodně prachu nebo silná kontaminace
^b viz návod k obsluze společnosti Briggs & Stratton

Výměna motorového oleje

Výměnu motorového oleje provedte pouze při prázdné benzínové nádrži a teplém motoru.

- Olej vyměňte po cca 5 hodinách provozu, poté každých 50 hodin nebo jednou za rok.

- Starý olej zlikvidujte ekologicky (viz část „Likvidace / ochrana životního prostředí“).

1. Vytáhněte konektor zapalovací svíčky (M 12) (viz „Údržba zapalovací svíčky“).

2. Otevřete víčko olejové nádrže (A 19).

3. Odsajte motorový olej pomocí olejového čerpadla (není součástí dodávky).
4. Doplňte motorový olej (viz „Doplnění motorového oleje“).

Výměna nože

Nesprávná montáž může způsobit vážné zranění.

Nikdy nenaklápějte do strany nebo dopředu sekačku s naplněnou nádrží na benzín nebo olej!

Motor se tím poškodí a záru- ka zanikne.

Zkontrolujte opotřebení a poškození nože. Vyměňte tupý nebo poškozený nůž!

Vždy nechte tupý nůž nabrousit v odborném servisu, protože zde mo- hou provést zkoušku nevyváženosti.

Při manipulaci s nožem noste ruka-vice.

Jakmile uvolníte šroub nože (35), je nutné vyměnit upínací podložku (37).

Utahovací moment nože je 45 Nm.

1. Vytáhněte konektor zapalovací svíčky (12).
2. Uvedte zařízení do polohy pro údržbu (viz obr. L).
3. Nasadte si pevné rukavice a pevně přidržte nůž (34). Vyšroubujte šroub nože (35) proti směru hodinových ručiček pomocí klíče na šrouby z vřetena motoru (36).
4. Nový nůž namontujte v opačném pořadí.
   Ujistěte se, že je nůž správně umístěn a dobře priléhá k vřetenu motoru.
   Mezi šroubem nože a nožem musí být vložena upínací podložka (37).
5. Utáhněte nůž momentem 45 Nm.

Nastavení karburátoru

Karburátor byl z výroby nastaven pro optimální výkon. Pokud je nutné provést další úpravy (viz „Hledání závad“), nechejte nastavení provést v odborném servisu.

Skladování

Obecné skladovací pokyny

Neskladujte zařízení s naplněným zachytávacím košem na trávu. Za horkého počasí začne tráva kvasit a vyvíji teplo. Hrozí nebezpečí požáru.

• Před uskladněním zařízení vyčistěte a provedte na něm údržbu.
• Pred uskladněním přístroje v uzavřených prostorách nechte motor vychladnout.
• Pro skladování paliva používejte vhodné a schválené nádoby.
• Skladujte přístroj na suchém místě chráněném před prachem a mimo dosah dětí.
• Nezakrývejte zařízení nylonovými vaky, protože by se mohla tvořit vlhkost a plísně.

Sklopení zařízení

Z důvodu prostorově úspornějšího skladování lze tyčové ústrojí rukojeti sklopit nadvakrát.

1. Sejměte zachytávací koš na trávu (A 21).
2. Vyhákněte startovací lanko (24).
3. Otevřete rychloupínací páčku (5b) na horním držadle (1). Rychloupínací páčka (5b), podložka (A 5a) a šrouby (A 5c) mohou zůstat namontované.
4. Otočte rychloupínače (7) příčně k držadlu. Z tohoto důvodu je nutné zlehka uvolnit rychloupínač (7) od spodního držadla (4).
5. Zaklapněte obě držadla směrem dolů. Bovden (3) se přitom nesmí přiskříp- nout.

Skladování během zimního období

Při nedodržení skladovacích po- kynů může dojít k problémům při startování nebo trvalému poškození v důsledku zbytkového paliva v kar- burátoru.

• Nastartujte motor a nechte jej běžet, dokud nedoide palivo.

• Provedte výměnu oleje (viz „Výměna motorového oleje“).
  • Zakonzervuje motor:

• Vyšroubujte zapalovací svíčku (M 13) (viz „Cištění a údržba“).

• Nalijte lžíci motorového oleje otvo- rem zapalovací svíčky do motorové- ho prostoru.
• Pomalu několikrát zatáhněte za startovací lanko (H 24) se zataženým bezpečnostním držadlem (2), aby se olej rozlil uvnitř motoru;
• Znovu dotáhněte zapalovací svíčku (M 13).

- Starý olej a zbytky benzínu ekologicky zlikvidujte (viz část „Likvidace/ochrana životního prostředí“).

Pokud do benzinu přidáte palivové aditivum, není nutné benzínovou nádrž vyprázdnit (viz část „Náhradní díly“ a návod k obsluze od firmy Briggs & Stratton).

Likvidace/ochrana životního prostředí

- Přístroj, příslušenství a balení zlikvidujte ekologickou recyklací.

• Opatrně vyprázdněte benzinovou a olejovou nádrž a odevzdejte zařízení na sběrném recyklačním místě. Použité plastové a kovové části lze oddělit a vytřídit pro recyklaci.
• Starý olej a zbytky benzínu ode- vzdejte ve sběrně. Nevylévejte je do kanalizace ani do výtoku.

• V případě dotazů se obratte na servisní středisko.

• Likvidaci Vašich vadných zaslaných přístrojů provádíme bezplatně.

• Nevyhazujte posečenou trávu do popelnice na odpadky, ale odevzdejte ji pro kompostování nebo ji rozdělte jako mulčovací vrstvu pod křoviny a stromy.

Náhradní díly/ příslušenství

Náhradní díly a příslušenství dostanete na webových stránkách www.grizzly-service.eu

Pokud máte problémy při objednávání, použijte prosím kontaktní formulář. V případě jakýchkoliv dalších dotazů se obratte na servisní středisko (viz strana 126).

Pozice, návod k obsluze Označení Č. objednávky

A 3	bovden	91105622
A 14	přední kolo (Set) 91105615
A 18	zadní kolo (Set) 91105616
A 21	zachytávací koš na trávu 91105618
A 7	rychloupínací páčka s montážním příslušenstvím 91105134
O 32-35	Nůž / uložení nože / šroub nože 13700458

Náhradní díly a příslušenství motoru (např. vzduchové filtry a zapalovací svíčky) si můžete objednat také přímo od společnosti Briggs & Stratton. Pokud jsou potřebné další náhradní díly, tak číslo dílu naleznete na explozivním výkresu.

Hledání chyb

Problém	Možná příčina	Odstranění chyb
Motor nenastartuje.	V benzinové nádrži je příliš málo benzínu.	Doplňte benzín.
	Nesprávné pořadí nastartování	Dodržujte pokyny pro nastartování motoru (viz „Obsluha“).
	Konektor zapalovací svíčky (A 12) není správně nasazen, zapalovací svíčka zanesená sazemi.	Nasadťte konektor zapalovací svíčky. Vyčistěte, seříd’te nebo vyměňte zapalovací svíčku (viz „Čištění a údržba“).
	Nesprávně nastavený karburátor	Karburátor nechat nastavit v odborné dílně.
Motor se nastartuje, zařízení běží, avšak nikoliv na plný výkon.	Znečištěný vzduchový filtr (L 11)	Vyměňte vzduchový filtr (viz část „Čištění a údržba“).
	Nesprávně nastavený karburátor	Nechat nastavit karburátor v odborné dílně
Motor se zakuckává, zastavuje.	Nesprávně nastavený karburátor	Nechat nastavit karburátor v odborné dílně
	Znečistěná zapalovací svíčka (M 13)	Vyčistěte, seříd’te nebo vyměňte zapalovací svíčky (viz „Čištění a údržba“).
Problém Možná příčina Odstranění chyb
Motor se přehřívá.	Větrací otvory (A 8) jsou ucpané.	Vyčistěte větrací otvory.
	Nesprávná zapalovací svíčka (M 13)	Vyměňte zapalovací svíčku.
	Příliš málo motorového oleje v motoru.	Doplňte motorový olej (viz „Uvedení do provozu“).
Z motoru se kouří	Znečištěný vzduchový lltr (L 11)	Vyměňte vzduchový lltr (viz část „Čištění a údržba“).
	Příliš málo motorového oleje v motoru.	Doplňte motorový olej (viz „Uvedení do provozu“).
Výsledky práce nejsou uspokojivé nebo motor pracuje jen ztěžka	Tráva je příliš nízká nebo příliš vysoká.	Změňte výšku sečení (viz „Na-stavení výšky sečení“).
	Nůž je tupý. viz „Výměna nože“
	Nůž je zablokován trávou, zachytá-vací koš na trávu plný, vyhazovací otvor ucpaný.	Odstraňte trávu (viz „Čištění a údržba“).
Nůž se netočí.	Nůž je zablokovaný trávou. Odstraňte trávu
	Nůž není správně namontován.	Namontujte nůž správně (viz „Výměna nože“).
Abnormální zvu-ky, klapání nebo vibrace	Nůž není správně namontován.	viz „Výměna nože“
	Nůž je poškozen.

Záruka

Vážení zákazníci,

na toto zařízení získáváte 3letou záruku od data zakoupení.

Upozorňujeme na případné jiné záruční podmínky pro motor. Přečtěte si k tomu pozorně přiložený návod k obsluze od výrobce motoru „Briggs & Stratton“. Vaše zákonné záruční nároky nejsou ovlivněny touto zárukou.

V případě závad na tomto zařízení máte nárok na zákonná práva vůči prodejci zařízení. Tato zákonná práva nejsou omezena níže uvedenou zárukou.

Záruční podmínky

Záruční doba začíná běžet ode dne nákupu. Uschovejte si, prosím, originál účtenky pro pozdější použití. Tento dokument budete potřebovat jako doklad o koupi.

Zjistíte-li během tří let od data koupě u tohoto výrobku materiálovou nebo výrobní vadu, bude výrobek námi, podle našeho výběru, bezplatně opraven nebo nahrazen. Tato záruční oprava předpokládá, že během 3leté lhůty předložíte poškozený přístroj s dokladem o koupi (pokladní stvrzenka) a písemně krátce popíšete, v čem spočívá závada a kdy k ní došlo.

Bude-li závada kryta naší zárukou, získáte zpět opravený nebo nový výrobek.

Opravou nebo výměnou výrobku nezačíná záruční doba běžet od začátku.

Záruční doba a zákonné nároky na odstranění vady

Záruční doba se neprodlužuje poskytnutím záruky. Toto platí i pro nahrazené a opravené díly. Již při koupi zjištěné závady a nedostatky musíte nahlásit okamžitě po vybalení výrobku. Po uplynutí záruční doby musíte uhradit náklady za provedené opravy.

Rozsah záruky

Přístroj byl precizně vyroben podle přis- ných jakostních směrnic a před dodáním byl svědomitě zkontrolován.

Záruční oprava se vztahuje na materiálové nebo výrobní vady. Tato záruka se netýká dílů výrobku, které jsou vystaveny normálnímu opotřebení, a lze je považovat za spotřební materiál (např. řezací zařízení, zapalovací svíčka, vzduchový filtr, startovací lanko), nebo poškození křehkých dílů (např. spínače). Tato záruka neplatí, je-li výrobek poškozen z důvodu neodborného používání, nebo pokud u něj nebyla prováděna údržba. Pro odborné používání výrobku musí být přesně dodržovány všechny pokyny uvedené v návodu k obsluze. Bezpodmínečně je třeba zabránit používání a manipulacím s výrobkem, které nejsou v návodu k obsluze doporučeny, nebo je před nimi varováno. Výrobek je určen jen pro soukromé účely a ne pro komerční využití. Záruka zaniká v případě zneužívání a neodborné manipulace, používání nadměrné síly a při zásazích, které nebyly provedeny naším autorizovaným servisem.

Postup v případě uplatňování zá- ruky

Pro žajištění rychlého zpracování vaší žádosti, prosím, postupujte podle následujících pokynů:

- Na důkaz, že jste výrobek zakoupili, mějte pro jakékoli případné dotazy připravenou pokladní stvrzenku a číslo výrobku (IAN 345555_2004).

- Číslo výrobku je uvedeno na typovém štítku.

- Pokud by došlo k funkční poruše nebo jiným závadám, nejdříve telefonicky nebo e-mailem kontaktujte níže uvedené servisní oddělení. Pak získáte další informace o vyřízení vaší reklamace.

CZ

- Výrobek označený jako vadný můžete po domluvě s naším zákaznickým servisem, s připojením dokladu o koupi (pokladní stvrzenky) a po uvedení, v čem závada spočívá a kdy k ní došlo, přeposlat bez platby poštovného na vám sdělenou adresu příslušného servisu. Aby bylo zabráněno problémům s přijetím a dodatečnými náklady, bezpodmínečně použijte jen tu adresu, která vám bude sdělena. Zajistěte, aby zásilka nebyla odeslána nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky. Přístroj zašlete včetně všech částí příslušenství dodaných při zakoupení a zajistěte dostatečně bezpečný přepravní obal.

Opravna

Opravy, které nespadaji do záruky, můžete nechat udělat v našem servisu oproti zúčtování. Rádi vám připravíme předběžný odhad nákladů.

Můžeme zpracovávat jen ty přístroje, které byly dostatečně zabalené a odeslány vyplaceně.

Pozor: Prosím, přístroj zašlete našemu autorizovanému servisu vyčištěný a s upozorněním na závadu.

Nepřijmeme přístroje zaslané nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky.

Likvidaci vašich poškozených zaslaných přístrojů provedeme bezplatně.

Service-Center

Za problémy s motorem v benzínové sekačce na trávu odpovídá zodpovědný servis společnosti Briggs & Stratton. Na webových stránkách Briggs & Stratton najdete autorizovaného prodejce ve vaší blízkosti.

CZ Servis Česko Tel.: [phone]

E-Mail: [e-mail]

IAN 345555_2004

Dovozce

Prosím, respektujte, že následující adresa není adresou servisu. Nejdříve kontaktujte shora uvedené servisní středisko.

Všeobecný opis......128

Rozsah dodávky 128

Prehl'ad 128

Opis funkcie....129

Ochranné zariadenia 129

Technické údaje......129

Bezpečnostnépokyny .....129

Piktogramy/Symboly 130

Všeobecné bezpečnostné pokyny.... 131

Uvedenie do prevádzky ......134

Montáž spodného držadla....134

Montáž držadla....134

Montážlanka spúšťača 135

Založenie/odobratie

zberného koša na trávu 135

Čistenie a údržba ...... 138

údržbárske práce 138

Výmena vzduchového filtra ..... 139

Údržba zapalovacej sviečky......139

Intervaly údržby....140

Skladovanie....141

Všeobecnépokynypreskladovanie. 141

Servisná oprava ......146

3 Lankové tiahlo
4 Spodné držadlo
5 Montážne príslušenstvo, držadlo
5a Podložka
5b Rýchloupínacia páka

5c Skrutka

30 Benzínové čerpadlo (Primer)

31 Poloha výšky rezu

32 Nôž

33 Skrutka noža
34 Vreteno motora
35 Upínací kotúč

Opis funkcie

2 Bezpečnostné rameno

Motor .... 4-taktový B&S 125cc Series Zdvihový objem motora .... 125 cm ^3 (cc) Výkon .... 1,82 kW (2,47 PS) Max. otáčky ( n_0 ) .... 2900 min ^-1 Utáhovací moment noža .... 45 Nm Objem benzínovej nádrže.... 0,8 l Oktánové číslo.... 95-98 Objem nádrže motorového oleja .... 0,5 l Zapaľovacia sviečka...Champion XC92YC Okruh kosenia.... ø 420 mm Výška kosenia....7-stupňová, .... 25/30/38/45/55/65/75 mm Objem zberného koša na trávu....55 l Hmotnosť (vrátane zberného koša na trávu, s prázdnou nádržou)....21 kg

Hladina akustického tlaku (L_pA) ....71,9 dB(A); K_pA = 3,0 dB Hladina akustického výkonu (L_WA) odmeraná .... 91,9 dB(A); K_WA = 1,89 dB zaručená .... 94 dB(A) Vibrácia na držadle (a_h) ....5,1 m/s²; K = 2,0 m/s²

Prečítajte si návod na obsluhu

Opatrne – benzín je horľavý! Nefajčite a zdroje tepla držte mimo dosahu

Noste ochranu očí a sluchu

Údaj hladiny akustického

zínu. Netankovat' zmes E85!

Opatrne! Pred spustení skontrolujte stav oleja

Prečítajte si návod na obsluhu

Piktogram na benzínovom čerpadle:

Benzínové čerpadlo (Primer) pred spustením 3x stlačte.

Piktogram na držadle:

Zapnutie zariadenia (ON):

Pritiahnite bezpečnostné rameno

ie zariadenia (OFF):

Uvolnite bezpečnostné rameno

Ukazovatel' naplnenia:

Zberný kôš na trávu je prázdny

Symboly v návode na obsluhu

Zákazová značka s údajmi k zabrá- neniu škodám.

Prečítajte si návod na obsluhu

Všeobecné bezpečnostné pokyny

- Motor nespúštajte, ked' stojíte pred vy-hadzovacím otvorom.

- Pri dobiehaní motora treba zatvorit' škr-tiacu klapku. Ak má motor uzatvárací kohút benzínu, treba tento po kosení zatvorit'.

Údržba a skladovanie:

Montáž spodného držadla

Dávajte pozor, aby pri montáži tyčí držadla nebolo zatlačené lankové tiahlo (A 3).

1. Držadlo (1) nasadte na spodné držadlo (4).
2. Nasuňte z oboch strán skrutku (5c) cez vyvítané otvory na tyčiach držadla.
3. Nasuňte vždy jednu podložku (5a) na skrutky (5c). Ryhovaná strana podložky (5a) ukazuje k držadlu (1).
4. Otočte rýchloupínaciu páku (5b) na skrutky (5c).
5. Rýchloupínacie páky (5b) zablokujte tak, že ich zatlačíte v smere držadla (1).

Rýchloupínacie páky musíte priložit na držadlo tak, aby napínanie mohlo byt vykonané so strednou silou. Ináč sa musí rýchloupíncia páka pre napínanie natočit v smere otáčania hodinových ručičiek alebo uvolnit proti smeru otáčania hodinových ručičiek.

1. Upevnite lankové tiahlo (3) pomocou káblovej svorky (A 6) na spodnom držadle (4).

D

Montáž lanka spúšťača

1. Potiahnite bezpečnostné rameno (2) v smere horného držadla (1) a podržte ho.
2. Pomaly t'ahajte za lanko spúšťača na držadle spúšťača (24) do smeru držadla.
3. Zaveste lanko spúšťača do vedenia lanka spúšťača (25).
4. Bezpečnostné rameno (2) pustite.

E

1. Zdvihnite ochranu proti odrazeným predmetom (20).
2. Vyberte zberný kôš na trávu (21) za držadlo (22).

F

Pred každým kosením skontrolujte stav oleja a pred dosiahnutím spodného bodu značky doplňte motorový olej.

Naplnenie benzínu

Výstraha! Benzín je horlavý a

škodlivý pre zdravie a životné prostredie:

– Nepoužívajte zmes benzínu/oleja.

1. Okolo uzáveru palivovej nádrže utrite zvyšky benzínu.

2. Uzáver benzínovej nádrže znova za- tvorte.

Obsluha

1. 3 x stlačte benzínové čerpadlo (30) (Primer).
2. Potiahnite bezpečnostné rameno (2) v smere držadla (1) a držte ho.
3. Zatiahnite držadlo spúšťača (24).
4. Ked' sa motor spustí, nechajte držadlo spúšťača pomaly klizat' spät' vo vedení lanka spúšťača (25).

- Uvolnite bezpečnostné držadlo (2). Motor sa vypne a nôž sa zabrzdí.

Zariadenie na zastavenie noža:

Pravidelne kontrolujte zariadenie na zastavenie noža:

- Uvolnite bezpečnostné držadlo (2). Motor sa vypne a nôž sa zabrzdí.

Údržbárske a čistiace práce vykonávajte zásadne pri

Čistenie a všeobecné údržbárske práce

Položte podložku pod benzínovú kosačku na trávu.

1. Sklopte horné držadlo (1)
2. Uvolnite rýchloupínače (7) a sklopte spodné držadlo (4).
3. Preklopte prístroj len smerom dozadu tak, aby zapalovacia sviečka vyčnievala nahor.

Postarajte sa o to, aby druhá osoba držala stroj, pretože pretrváva nebezpečenstvo spätného sklopenia.

Výmena vzduchového filtra

Založenie vzduchového filtra

Výmena motorového oleja

Motor sa tým poškodí a za- nikne záruka.

Utáhovací moment noža činí 45 Nm.

- Likvidáciu vašich zaslaných chybných zariadení vykonáme bezplatne.

Poloha návodu na obsluhu Označenie Obj. č.

Potvrzujeme tímto, že konstrukceBenzínová sekačka na trávukonstrukční řady PBM 125 A1Pořadové číslo000001 - 011000odpovídá následujícím příslušným směrnicím EÚ v jejich právě platném znění:
2006/42/EC • 2014/30/EU • 2000/14/EC • 2005/88/EC • 2011/65/EU*
Aby byl zaručen souhlas, byly použity následující harmonizované normy, národnínormy a ustanovení:
EN ISO 5395-1:2013/A1:2018 • EN ISO 5395-2:2013/A2:2017EN ISO 14982:2009 • EN 62321-1:2013
Navíc se v souhlase se směrnicí pro emisi hluku 2000/14/EC potvrzuje:Úroveň akustického výkonuzaručená: 94 dB(A)měřená: 91,9 dB(A)Použitý postup konformitního ohodnocení dle dodatku VI / 2000/14/ECMísto hlášení: NB 0036; TÜV SÜD Industrie Service GmbH,Westendstrasse 199, 80686 München, Germany
Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce:
[wwDW] Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany20.10.2020	Christian FrankOsoba zplnomocněná k sestavenídokumentace

* Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady z 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních.
