NÁVOD K OBSLUZE BD 4335 C Classic Ep Kärcher

Před prvním použitím svého za- řízení si přečtěte tento původní

návod k používání, říd'te se jím a uložte jej pro pozdější použití nebo pro dalšího majitele.

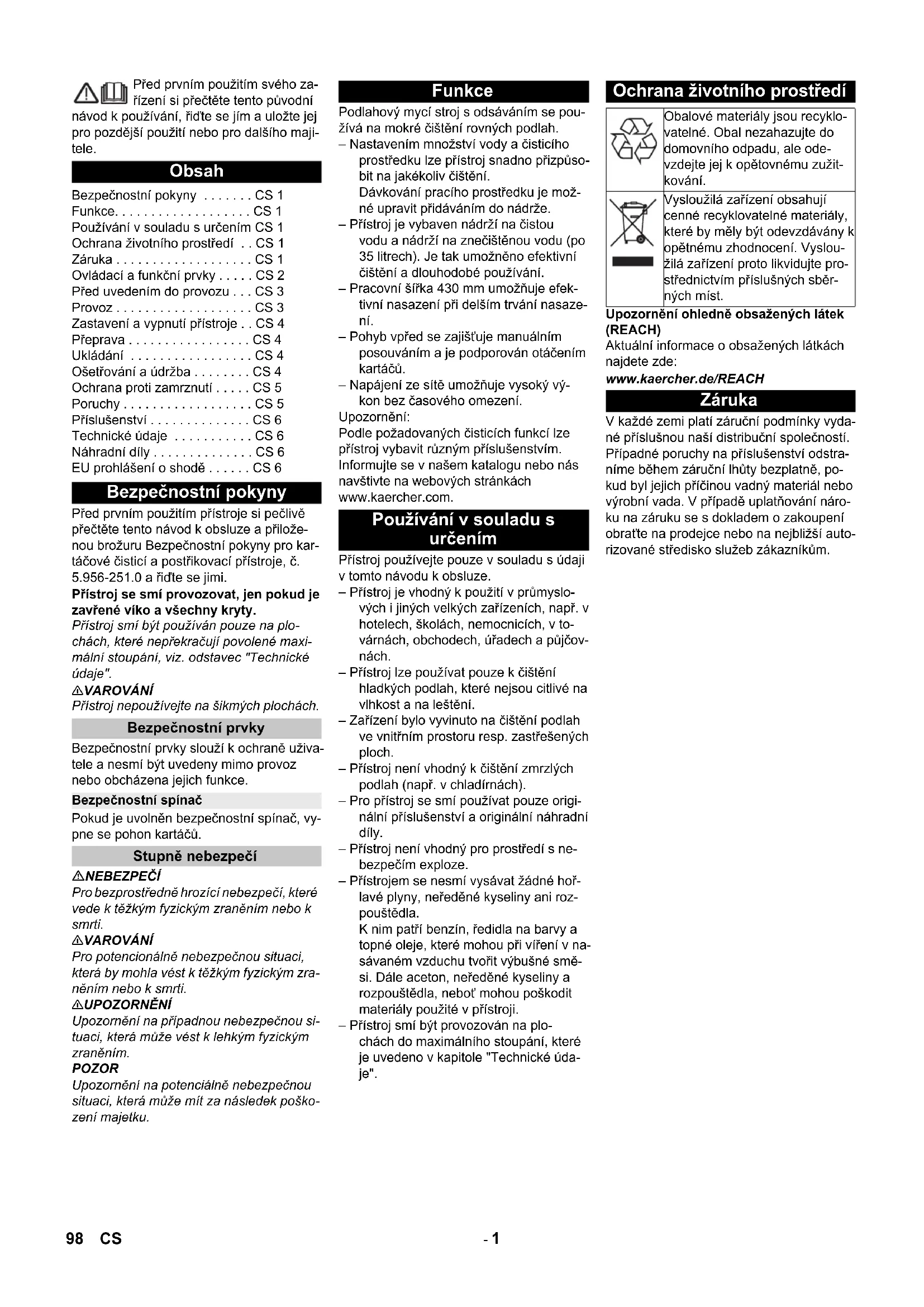

Obsah

Bezpečnostní pokyny	CS 1
Funkce.	CS 1
Používání v souladu s určením	CS 1
Ochrana životního prostředí	CS 1
Záruka	CS 1
Ovládací a funkční prvky	CS 2
Před uvedením do provozu	CS 3
Provoz	CS 3
Zastavení a vypnutí přístroje	CS 4
Přeprava	CS 4
Ukládání	CS 4
Ošetřování a údržba	CS 4
Ochrana proti zamrznutí	CS 5
Poruchy	CS 5
Příslušenství	CS 6
Technické údaje	CS 6
Náhradní díly	CS 6
EU prohlášení o shodě	CS 6

Bezpečnostní pokyny

Před prvním použitím přístroje si pečlivě přečtěte tento návod k obsluze a přiloženou brožuru Bezpečnostní pokyny pro kartáčové čisticí a postřikovací přístroje, č. 5.956-251.0 a řídte se jimi.

Přístroj se smí provozovat, jen pokud je zavřené viko a všechny kryty.

Přístroj smí být používán pouze na plochách, které nepřekračují povolené maximální stoupání, viz. odstavec "Technické údaje".

⚠VAROVÁNÍ

Přístroj nepoužívejte na šikmých plochách.

Bezpečnostní prvky

Bezpečnostní prvky slouží k ochraně uživatele a nesmí být uvedeny mimo provoz nebo obcházena jejich funkce.

Bezpečnostní spínač

Pokud je uvolněn bezpečnostní spínač, vypne se pohon kartáčů.

Stupně nebezpečí

⚠NEBEZPEČÍ

Pro bezprostředně hrozící nebezpečí, které vede k těžkým fyzickým zraněním nebo k smrti.

⚠VAROVÁNÍ

Pro potencionálně nebezpečnou situaci, která by mohla vést k těžkým fyzickým zra-něním nebo k smrti.

⚠UPOZORNĚNÍ

Upozornění na případnou nebezpečnou situaci, která může vést k lehkým fyzickým zraněním.

POZOR

Upozornění na potenciálně nebezpečnou situaci, která může mít za následek poškození majetku.

Funkce

Podlahový mycí stroj s odsáváním se používá na mokré čištění rovných podlah.

– Nastavením množství vody a čisticího prostředku lze přístroj snadno přizpůsobit na jakékoliv čištění. Dávkování pracího prostředku je možné upravit přidáváním do nádrže.

– Přístroj je vybaven nádrží na čistou vodu a nádrží na znečištěnou vodu (po 35 litrech). Je tak umožněno efektivní čištění a dlouhodobé používání.
– Pracovní šířka 430 mm umožnuje efektivní nasazení při delším trvání nasazení.
– Pohyb vpřed se zajišťuje manuálním posouváním a je podporován otáčením kartáčů.
– Napájení ze sítě umožňuje vysoký výkon bez časového omezení.

Upozornění:

Podle požadovaných čisticích funkcí lze přístroj vybavit různým příslušenstvím. Informujte se v našem katalogu nebo nás navštivte na webových stránkách www.kaercher.com.

Používání v souladu s určením

Přístroj používejte pouze v souladu s údaji v tomto návodu k obsluze.

– Přístroj je vhodný k použití v průmyslových i jiných velkých zařízeních, např. v hotelech, školách, nemocnicích, v továrnách, obchodech, úřadech a půjčovnách.
– Přístroj lze používat pouze k čištění hladkých podlah, které nejsou citlivé na vlhkost a na leštění.
– Zařízení bylo vyvinuto na čištění podlah ve vnitřním prostoru resp. zastřešených ploch.
– Přístroj není vhodný k čištění zmrzlych podlah (např. v chladírnách).
– Pro přístroj se smí používat pouze originální příslušenství a originální náhradní díly.
– Přístroj není vhodný pro prostředí s nebezpečím exploze.
– Přístrojem se nesmí vysávat žádné hořlavé plyny, neředěné kyseliny ani rozpouštědla.
K nim patří benzín, ředidla na barvy a topné oleje, které mohou při víření v nasávaném vzduchu tvořit výbušné směsi. Dále aceton, neředěné kyseliny a rozpouštědla, neboť mohou poškodit materiály použité v přístroji.
– Přístroj smí být provozován na plochách do maximálního stoupání, které je uvedeno v kapitole "Technické údaje".

Ochrana životního prostředí

Obalové materiály jsou recyklovatelné. Obal nezahazujte do domovního odpadu, ale odevzdejte jej k opětovnému zužitkování.

Vysloužilá zařízení obsahují cenné recyklovatelné materiály, které by měly být odevzdávány k opětnému zhodnocení. Vysloužilá zařízení proto likvidujte prostřednictvím příslušných sběrných míst.

Upozornění ohledně obsažených látek (REACH)

Aktuální informace o obsažených látkách najdete zde:

V každé zemi platí záruční podmínky vydané příslušnou naší distribuční společností. Případné poruchy na příslušenství odstraníme během záruční lhůty bezplatně, pokud byl jejich příčinou vadný materiál nebo výrobní vada. V případě uplatňování nároku na záruku se s dokladem o zakoupení obraťte na prodejce nebo na nejbližší autorizované středisko služeb zákazníkům.

Ovládací a funkční prvky

1 Sítko na vlákna
2 bezpečnostní vypínač
3 Vypouštěcí hadice na znečištěnou vodu s dávkovacím zařízením
4 Přídržná lišta pro Homebase
5 Plovák
6 Nádrž na čistou vodu
7 Uzávěr nádrže na čistou vodu
8 Úchopová zaoblina
9 Čisticí hlavice
10 Kotoučový kartáč
11 Plnicí otvor nádrže na čistou vodu
12 Držák pro výměnu kartáče
13 Nádrž na špinavou vodu
14 Ukazatel stavu čisté vody
15 Otáčecí madlo k naklonění sací lišty
16 Nastavení výšky sacího válce *
17 Křídlové matice k upevnění sací lišty
18 Sací lišta *
19 Sací hadice
20 Tlačítko regulace množství vody

21 sít'ový kabel se zástrčkou
22 Páka ke spouštění sací lišty
23 Ovládací panel
24 Posuvné rameno
25 Odkládací plocha pro čisticí sadu "Homebase Box"
26 Víko nádrže na špinavou vodu

* Není součástí dodávky

Barevné označení

– Obslužné prvky čisticího procesu jsou žluté.
– Obslužné prvky údržby a servisních oprav jsou světle šedé.

Ovládací panel

1 OFF

Přístroj je vypnutý.

2 Normální režim

Čištění podlahy za mokra a vysávání špinavé vody.

3 Intenzivní režim

Čištění podlahy za mokra s delším pů- sobením čisticího prostředku.

4 Režim sání

Nasajte částice nečistoty.

5 Přepínač programů

6 Kontrolka napájení

Svití při zastrčené sítové zástrčce a příslušném sítovém napětí.

Symboly na zařízení

	Sítová zástrčka
	Upínací (úvazový) bod
	Držák mopu **
	Stav naplnění v nádrži na čistou vodu 25%
	Držák pro výměnu kar-táče
	Páka ke spouštění sací lišty
	Vypouštěcí otvor nádrže na čisto vodu
	Vypouštěcí hadice na špinavou vodu

** výbava na prání

Před uvedením do provozu

Vykládka

→ Ve 2 osobách zvedněte přístroj z palety a postavte jej na podlahu.

Montáž sací lišty

→ Nasad'te sací lištu na její závěs tak, aby byl tvarovaný plech nad závěsem.
→ Křídlové matice utáhněte.

V případě nebezpečí povolte bezpečnostní spínač/páku pojezdu.

Plnění provozními hmotami

Čistá voda

→ Otevřete uzávěr zásobníku na čerstvou vodu.
→ Čistou vodu (maximálně 60 °C) nalijte k dolnímu okraji plnicího hrdla.
→ Zavřete uzávěr zásobníku na čerstvou vodu.

Čisticí prostředky

⚠VAROVÁNÍ

Nebezpečí poškození. Používejte pouze doporučené čistici prostředky. U ostatních čisticích prostředků nese zvýšené riziko v oblasti provozní bezpečnosti a úrazovosti provozovatel.

Používejte pouze čisticí prostředky, které neobsahují rozpouštědla a kyseliny solnou a fluorovodíkovou.

Dodržujte bezpečnostní pokyny uvedené na čisticích prostředcích.

Upozornění:

Nepoužívejte silně pěnící čisticí prostředky.

Doporučené čisticí prostředky:

Použití Čisticí pro-	středky
Běžné čištění všech podlah odolných vůči vodě	RM 746RM 780
Udržovací čištění lesklých povrchových ploch (např. žula)	RM 755 es
Udržovací a důkladné čištění průmyslových podlahových ploch	RM 69 ASF
Udržovací a důkladné čištění dlaždic z jemné kameniny	RM 753
Udržovací čištění dlaždic v sociálních zařizeních	RM 751
Čištění a dezinfekce sociálních zařizení	RM 732
Odstraňování vrstev všech podlah odolných proti louhům (např. PVC)	RM 752
Odstraňování vrstev z linoleo-vých podlah	RM 754

→ Přidejte čisticí roztok do nádrže na čerstvou vodu.

Upozornění:

Pokud je nádrž na čistou vodu prázdná, pokračuje čisticí hlava dál v práci bez přívodu kapaliny.

Nastavení množství vody

→ Množství vody nastavte regulačním tlačítkem podle stupně znečištění podlahové krytiny.

Upozornění:

Při prvních zkušebních čištěních používejte malé množství vody. Množství vody postupně zvyšujte, dokud nedosáhnete požadovaného čisticího účinku.

Nastavení sací lišty

Šikmá poloha

Ke zvýšení účinku odsávání na dlážděném povrchu lze sací lištu nastavit do šikmé polohy v úhlu až 5°.

→ Povolte křídlové šrouby.
→ Otočte sací lištu.

→ Utáhněte křídlaté šrouby.

Sklon

Při nedostatečném účinku odsávání lze změnit sklon rovné sací lišty.

→ Nastavte otáčecí madlo k naklonění sací lišty.

Výška

Nastavením výšky se ovlivňuje ohyb sací manžety při styku s podlahou.

→ Zkuste nastavit výšku pomocí otočných rukojetí, tak aby bylo dosaženo nejlepšího sacího účinku.

Čištění přístroje

POZOR

Nebezpečí poškození podlahové krytiny. Zařízení neprovozujte na místě.

→ Konec prodlužovacího kabelu zavěste jako smyčku na hák na odlehčení tahu kabelu.
→ Spojte síťovou zástrčku přístroje s prodlužovacím kabelem.
→ Zasuňte síťovou zástrčku prodlužovacího kabelu do zásuvky.
→ Otočte spínač volby programu na poža- dovaný program čištění.
→ Stiskněte bezpečnostní vypínač.

Spuštění sací lišty

→ Vytáhněte páku a zatlačte ji dolů; sací lišta se spustí dolů.

Upozornění:

– K čištění dlážděných podlah nastavte rovnou sací lištu tak, aby směr čištění nebyl kolmý na spáry.
– Ke zvýšení účinku odsávání Ize nastavit šikmou polohu a sklon sací lišty (viz část „Nastavení sací lišty“).
– Pokud je nádrž na znečištěnou vodu plná, plovák zavřete sací otvor a sací turbína běží na vyšší otáčky. V tomto případě vypněte sání a najedťe do polohy pro vyprázdnění nádrže na znečištěnou vodu.

Zastavení a vypnutí přístroje

→ Přepínač programů nastavte na sání.
→ Krátce popojed'te dopředu a odsajte zbývající vodu.
→ Zvedněte sací lištu.
→ Přepínač programů otočte na „OFF“ (VYP).
→ Vytáhněte zástrčku ze sítě.

Vypouštění špinavé vody

⚠VAROVÁNÍ

Dodržujte místní předpisy o zacházení s odpadní vodou.

→ Vypouštěcí hadici na špinavou vodu sundejte z držáku a umístěte ji nad vhodnou sběrnou nádobu.

→ Smáčkněte nebo zalomte dávkovací zařízení.
→ Otevřete víko dávkovacího zařízení.
→ Vypustte odpadní vodu - množství vody regulujte prostřednictvím tlaku nebo za- lomení.
→ Nádrž na špinavou vodu vypláchněte čistou vodou.

Vypouštění čisté vody

→ Odšroubujte uzávěr nádrže na čistou vodu.

Přeprava

⚠ NEBEZPEČÍ

Nebezpečí úrazu! Zařízení lze za účelem nakládky a vykládky provozovat jen u stoupání do maximální hodnoty (viz „Technické údaje”). Jed'te pomalu.

⚠UPOZORNĚNÍ

Nebezpečí úrazu a nebezpečí poškození! Dbejte na hmotnost přístroje při přepravě.

→ Zatlačte přístroj pomocí posuvného ramene směrem dolů a táhněte jej.

→ Při přepravě v dopravních prostředcích zajistěte zařízení proti skluzu a překlopení podle platných předpisů.

Ukládání

⚠UPOZORNĚNÍ

Nebezpečí úrazu a nebezpečí poškození! Dbejte na hmotnost přístroje při jeho uskladnění.

Toto zařízení smí být uskladněno pouze v uzavřených prostorách.

Ošetřování a údržba

⚠NEBEZPEČÍ

Nebezpečí úrazu! Před jakoukoliv údržbou prováděnou na přístroji nastavte spinač volby programu na "OFF" a vytáhněte síťovou zástrčku ze zásuvky.

→ Vypustte špinavou vodu a zbytek čisté vody a zajistěte likvidaci.

Plán údržby

Po každém použití

POZOR

Nebezpečí poškození. Zařízení nepostři- kujte vodou a nepoužívejte agresivní čisticí prostředky.

→ Vypustte špinavou vodu.
→ Nádrž na špinavou vodu vypláchněte čistou vodou.
→ Přístroj zvenku otřete vlhkým hadříkem namočeným v mírném čisticím roztoku.
→ Zkontrolujte sítko na vlákna, v případě potřeby je vyčistěte.
→ Sací a stírací chlopně vyčistěte, zkontrolujte stupeň jejich opotřebení a v případě potřeby je vyměňte.
→ Zkontrolujte opotrebení kartáčů a v případě potřeby je vyměňte ((viz "údržbové práce").

Měsíční

→ Očistěte těsnění mezi nádrží na špina-vou vodu a víkem, zkontrolujte těsnost, v případě potřeby je vyměňte.
→ Vyčistěte síto.

Roční

→ U oddělení služeb zákazníkům zajistěte předepsanou inspekci.

Údržba

Čištění sítka

→ Otevřete zakrytí.
→ Otočte víkem ve směru chodu hodinových ručiček a vyjměte je ven.
→ Pod tím ležící síto vyjměte a vyčistěte.
→ Vložte sítko.
→ Nasad'te a zajistěte víko otáčením proti směru chodu hodinových ručiček
→ Kryt uzavřete.

Výměna nebo obrácení sacích chlopní

1 Značka opotřebení

2 Sací chlopeň

Sací manžety musí být vyměněny nebo otočeny, pokud jsou opotrebeny až ke značce opotrebení.

→ Sundejte sací lištu.
→ Vyšroubujte hvězdicové rukojeti.

→ Sundejte plastové díly.
→ Sundejte sací chlopně.
→ Zasuňte nové nebo otočené sací manžety.
→ Nasad'te plastové díly.
→ Hvězdicové rukojeti našroubujte a přitáhněte.

Výměna kotoučového kartáče Odstranění nádrže nádrže na

→ Zatlačte přístroj pomocí posuvného ramene směrem dolů tak, aby došlo ke zvednutí čisticí hlavy.
→ Pedál na výměnu kartáčů sešlápněte přes odpor dolů.

→ Zatáhněte přístroj směre dozadu, aby jste umožnili přístup ke kotoučovému kartáči.
→ Položte nový kotoučový kartáč na podlahu před přístroj.
→ Najed'te přístrojem se zdviženou čisticí hlavou nad nový kotoučový kartáč a spust'te čisticí hlavu dolů. Kartáč se přichytí k pohonu.

znečištěnou vodu

→ Vypustte špinavou vodu.

→ Sejměte nádrž na znečištěnou vodu a odstavte ji stranou.

Smlouva o údržbě

K zajištění spolehlivého provozu přístroje lze s příslušným prodejním oddělením společnosti Kärcher uzavřit smlouvu o údržbě.

Ochrana proti zamrznutí

Při nebezpečí mrazu:

→ Vyprázdněte nádrže na čistou a na špinavou vodu.
→ Přístroj umístěte v prostoru chráněném proti mraz u.

Poruchy

⚠NEBEZPEČÍ

Nebezpečí úrazu! Před jakoukoliv údržbou prováděnou na přístroji nastavte spínač volby programu na "OFF" a vytáhněte síťovou zástrčku ze zásuvky.

→ Vypustte špinavou vodu a zbytek čisté vody a zajistěte likvidaci.

Porucha Odstranění
Přístroj nelze nastartovat	Nastavte spínač volby programu na požadovaný program.
	Stiskněte bezpečnostní vypínač.
	Zastrčte síťovou zástrčku do zásuvky.Pokud svítí kontrolka napájení?
Nedostatečné množství vody	Zkontrolujte množství čisté vody, v případě potřeby nádrž doplňte.
	Zvyšte množství vody na regulátoru pro množství vody.
	Vyčistěte síto.
Nedostatečný sací výkon	Očistěte těsnění mezi nádrží na špinavou vodu a víkem, zkontrolujte těsnost, v případě potřeby je vyměňte.
	Zkontrolujte stav těsnění mezi nádrží na špinavou vodu a nádrží na čistou vodu a v případě nutnosti těsnění vyměňte.
	Nádrž na znečištěnou vodu je plná, zastavte zařízení a vyprázdněte nádrž na znečištěnou vodu.
	Vyčistěte sítko na vlákna.
	Vyčistěte sací chlopně na sací liště, v případě potřeby je vyměňte.
	Zkontrolujte, zda je zavřené víčko vypouštěcí hadice na špinavou vodu.
	Zkontrolujte nastavení sací lišty.
	Zkontrolujte, zda není ucpaná sací hadice, v případě potřeby ji vyčistěte.
	Zkontrolujte těsnost sací hadice, v případě potřeby ji vyměňte.
Nedostatečný účinek čištění	Zkontrolujte stupeň opotrebení kartáčů a v případě potřeby je vyměňte.
Sací turbína neběží pravidelně	Vyčistěte plovák.
Kartáč se netočí Zkontrol	lujte, zda není kartáč blokován cizím tělesem, případně je odstraňte.
	Povolte bezpečnostní vypínač.Krátce vyčkejte.Stiskněte bezpečnostní vypínač.
Vibrace při čištění Příp.	použijte měkčí kartáč.
Při poruchách, které nelze odstranit podle této tabulky, se obrat’te na oddělení služeb zákazníkům.

Příslušenství

Označení Č. dílu Popis
Kotoučový kartáč, červený (střední, standard) 4.905-022.0	Lze použít na	všechny běžné čisticí úkoly.
Kotoučový kartáč, přírodní (měkký) 4.905-023.0 Z přírodních	ch vláken na čištění a leštění.
Kotoučový kartáč, černý (tvrdý) 4.905-025.0 Na silné nečistoty a důkladné čištění. Jen pro necitlivé po-vrchy.
Vyplňovací hnací talíř 4.762-533.0 Na čištění s čisticími kotouči. Se spojkou pro rychlou výměnu a Centerlock.
Plstěný kotouč, bílý 6.369-469.0 K leštění podlah.
Kotouč, červený (středně měkký) 6.369-470.0 Na čištění všech podlah.
Kotouč, zelený (středně tvrdý) 6.369-472.0 Na čištění silně znečištěných podlah a na důkladné čištění.
Kotouč, černý (tvrdý) 6.369-473.0 Při odolných nečistotách a na důkladné čištění
Kotouč, běžový (s obsahem přírodních štětin) 6.371-081.0	Na leštění a o svěžení tvrdé a pružné podlahové krytiny.
Sací válec, 850 mm, rovný 4.777-401.0
Sací válec, 850 mm, zahnutý 4.777-411.0
Sada Homebase Box	4.035-406.0
Držák mopu	9.753-023.0

Technické údaje

Výkon
Jmenovité napětí	V	230
Frekvence	Hz	50
Průměrný příkon	W	1400
Jmenovitý výkon sací tur-bíny	W	550
Jmenovitý výkon pohonu kartáčů	W	850
Vysávání
Sací výkon, množství vzduchu (max.)	l/s	20
Sací výkon, podtlak (max.)	kPa (mbar)	12,0 (120)
Čisticí kartáče
Počet otáček kartáčů	1/min.	235
Průměr kartáčů	mm	430
Rozměry a hmotnost
Teoretický plošný výkon	m2/hod.	1800
Max. stoupání v pracov-ním prostoru	%	2
Objem nádrže na čistou/špinavou vodu	l	35/35
Max. teplota vody	°C	60
Teplota prostředí	°C	5...40
Vlastní hmotnost (pře-pravní hmotnost)	kg	56
Celková hmotnost (pro-vozní)	kg	91
Zjištěné hodnoty dle EN 60335-2-72
Celková hodnota kmitání	m/s2	<1,3
Kolísavost K	m/s2	0,2
Hladina akustického tlaku L_pA	dB(A)	70
Kolísavost K_pA	dB(A)	2
Hladina akustického vý-konu L_WA + Kolísavost K_WA	dB(A)	86
Důvod výjimky podle nařizení (EU) 2019/1781, přiloha l, oddíl 2 (12): j)

Náhradní díly

– Smí se používat pouze příslušenství a náhradní díly schválené výrobcem. Originální příslušenství a originální náhradní díly skýtají záruku bezpečného a bezporuchového provozu přístroje.
– Výběr nejčastěji vyžadovaných náhradních díků najdete na konci návodu k obsluze.
– Další informace o náhradních dílech najdete na www.kaercher.com v části Service.

EU prohlášení o shodě

Tímto prohlašujeme, že níže označené stroje odpovídají jejich základní koncepcí a konstrukčním provedením, stejně jako námi do provozu uvedenými konkrétními provedeními, příslušným zásadním požadavkům o bezpečnosti a ochraně zdraví směrnic EU. Při jakýchkoli na stroji provedených změnách, které nebyly námi od-souhlaseny, pozbývá toto prohlášení svou platnost.

Výrobek: Podlahový čistič

Typ: 1.127-xxx

1.515-xxx

Příslušné směrnice EU:

2006/42/EG (+2009/127/EG)

2014/30/EU

2011/65/EU

Použitá ustanoven'

(EU) 2019/1781

Použité harmonizační normy

EN 60335-1

EN 60335-2-72

EN 62233: 2008

EN 55014-1:2006 + A1: 2009 + A2:2011

EN 55014-2:1997 + A1: 2001 + A2: 2008

EN 61000-3-2:2014

EN 61000-3-3:2013

Použité národní normy

Níže podepsaní jednají z pověření a se zplnomocněním představenstva společnosti.

Zplnomocněná osoba pro sestavení dokumentace:

S. Reiser

Alfred Kärcher SE & Co. KG

Bezpečnostné pokyny ..... SK 1

Funkcia....SK 1

jeho určením....SK 1

Starostlivost' a údržba ..... SK 4

Ochrana proti zamrznutiu .... SK 5

Poruchy SK 5

Príslušenstvo. . . . . . . . . . . . SK 6

Technické údaje SK 6

Ak sa uvolní bezpečnostný vypínač, vypne sa pohon kefiek.

Stupne nebezpečenstva

⚠NEBEZPEČENSTVO

1 Filtračné sito
2 Bezpečnostné spinače
3 Vypúšťacia hadica na znečistenú vodu s dávkovacím zariadením
4 Upevňovacia lišta pre Homebase
5 Plavák
6 Nádrž na čistú vodu
7 Uzáver nádrže na čistú vodu
8 Žliabok držiaka
9 Čistiaca hlava
10 Kefka na kotúče
11 Plniaci otvor nádrže na čistú vodu
12 Rukovät' na výmenu kefy
13 Nádrž znečistenej vody
14 Zobrazenie stavu naplnenia čistou vodou
15 Otočná rukovat' na sklonenie nasávacieho nosníka
16 Výškovo nastavitelný nasávací nadstavec *

17 Krídlové matice na upevnenie sacej nadstavby
18 Sací nadstavec *
19 Vysávacia hadica
20 Regulačná hlava množstva vody
21 Siet'ový kábel so siet'ovou zástrčkou
22 Páka spustenia sacej nadstavby
23 Ovládací panel
24 Posuvná rukovát
25 Odstavná plocha pre čistiacu súpravu „Homebase Box“
26 Kryt nádrže znečistenej vody

* nie je v rozsahu dodávky

Farebné označenie

	Sietová zástrčka
	Bod upevnenia
	Držiak na mop **
	Stav náplne nádoby na čistú vodu 25%
	Rukovát' na výmenu kefy
	Páka spustenia sacej nadstavby
	Vypůšťací otvor nádoby na čerstvú vodu
	Vypůšťacia hadica zne-čistenej vody

** Vol'ba

→ Sací nadstavec nasadte do zavesenia nadstavca tak, aby profilový plech ležal nad zavesením. → Dotiahnite krídlové matice.

Nebezpečenstvo zranenia! Pri vzniku nebezpečenstva uvolnite bez- pečnostný vypínač/plynovú páčku

→ Čistiaci roztok pridajte do nádrže na čistú vodu.

Upozornenie:

Pre zlepšenie výsledku vysávania na keramických povrchoch je možné sací nadstavec pootočit' o 5° šikmej polohy.

Pomocou výškového nastavenia sa ovplyvňuje ohýbanie sacích čelustí pri kontakte s podlahou.

→ Vytiahnite páku a stlačte ju smerom nadol; nasávací nadstavec sa spustí.

Upozornenie:

→ Prepínač vol'by programu prepnite do polohy vysávania.
→ Prejdite krátku vzdialenost' smerom do- predu a vysajte zvyšné množstvo vody.
→ Zdvihnite saciu nadstavbu.
→ Prepínač výberu programu prepnite do polohy „OFF“.
→ Vytiahnite zástrčku zo zásuvky.

→ Odskrutkujte uzáver nádrže na čerstvú vodu.

Transport

⚠NEBEZPEČENSTVO

Starostlivost' a údržba

⚠NEBEZPEČENSTVO

→ Vyčistite a skontrolujte tesnenie medzi nádržou na znečistenů vodu a vekom, či tesní a popr. ho vymeňte.
→ Sito vyčistite.

Ročne

→ Zložte sací nadstavec.
→ Vyskrutkujte hviezdicový držiak.

Výrobok: Čistič podláh

Typ: 1.127-xxx

1.515-xxx
