Crossader SC4010 - Skútr Concept - Bezplatný návod k obsluze

Typ produktu	Skládací elektrický skútr
Značka	Concept
Model	Crossader SC4010
Rozměry (rozložený)	1083 × 401 × 460 mm
Rozměry (složený)	1083 × 401 × 1186 mm
Výška od země k desce	115 mm
Hmotnost	15 kg
Velikost kol	10 palců
Výkon motoru	350 W
Maximální rychlost	25 km/h
Dojezd (podle hmotnosti)	Až 40 km (pro 45 kg); 30 km (pro 100 kg)
Maximální nosnost	120 kg
Maximální stoupání	15°
Baterie	Li-ion 36 V, 10 Ah
Doba nabíjení	5 až 7 hodin
Provozní teplota	0 °C až 35 °C
Jízdní režimy	Začátečník, Pokročilý, Sport
Brzdy	Zadní kotoučová brzda + brzdová páčka
Konektivita	Aplikace Concept Home (Bluetooth)
Součástí balení	Nabíječka, baterie, uživatelský manuál
Náhradní díly	Dostupné přes autorizovaný servis (taška, držák telefonu, náhradní baterie)
Opravitelnost	Opravy pouze autorizovaným servisem
Záruka	Záruka zaniká v případě nedodržení pokynů

Často kladené otázky - Crossader SC4010 Concept

Jak sestavit skútr Crossader SC4010?

Vytáhněte představec pod řídítky a současně tlačte na zadní blatník. Umístěte představec a zajistěte bezpečnostní háček pojistným kroužkem. Utáhněte brzdovou páčku klíčem M5 a poté utáhněte šroub představce. Před montáží vždy zastavte skútr a odpojte nabíječku.

Jaká je maximální povolená hmotnost?

Maximální nosnost je 120 kg (v manuálu je uvedeno 100 kg a poté 120 kg, platná hodnota je 120 kg). Dodržujte tento limit, abyste předešli riziku poškození nebo zranění.

Jak nabíjet baterii?

Baterii lze nabíjet přímo na skútru (otevřete kryt nabíjecího portu, připojte nabíječku k síti) nebo baterii vyjměte a nabíjejte samostatně. Červená kontrolka značí probíhající nabíjení, zelená značí nabito na 99 %. Nenabíjejte déle. Doba nabíjení: 5 až 7 hodin.

Jaké jsou k dispozici jízdní režimy?

Tři režimy: Začátečník (omezená rychlost, bez indikátoru), Pokročilý (bílý indikátor) a Sport (červený indikátor). Krátce stiskněte tlačítko funkce pro změnu režimu.

Jak udržovat skútr?

Čistěte jej jemným hadříkem a čistou vodou. Nikdy jej neponořujte a nepoužívejte vodní proudy. V případě potřeby lehce naolejujte ložiska. Pravidelně kontrolujte stav brzd, pneumatik a šroubů. Opravy svěřte autorizovanému servisu.

Jaký je skutečný dojezd?

Dojezd se liší podle hmotnosti uživatele: až 40 km pro 45 kg a přibližně 30 km pro 100 kg. Dojezd ovlivňují také povětrnostní podmínky, silnice a styl jízdy.

Je skútr vhodný pro děti?

Je určen pro osoby ve věku 15 let a starší. Děti mladší 15 let by jej neměly používat. Osoby se sníženými schopnostmi by měly být pod dohledem a měly by být seznámeny s bezpečnostními pokyny.

Jak připojit skútr k aplikaci?

Stáhněte si aplikaci Concept Home z Google Play nebo App Store. Vytvořte účet nebo se přihlaste. Zapněte skútr, poté v aplikaci přidejte zařízení (Outdoor travel > Scooter). Postupujte podle pokynů pro párování přes Bluetooth.

Co dělat, když skútr nenastartuje?

Zkontrolujte, zda je baterie nabitá. Pokud se rozsvítí kontrolka poruchy, kontaktujte prodejce. Ujistěte se, že tlačítko zapnutí/vypnutí je stisknuto po dobu 2 sekund. Nahlédněte do tabulky odstraňování problémů v manuálu.

Jaké jsou k dispozici volitelné příslušenství?

Volitelné příslušenství zahrnuje tašku (ref. 42393855), držák telefonu (ref. 42393856) a náhradní baterii (ref. 42393861). Jsou k dispozici u autorizovaného servisu.

NÁVOD K OBSLUZE Crossader SC4010 Concept

Elektrická koloběžka

Elektrická kolobežka

Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s naším výrobkem spokojeni po celou dobu jeho používání.

Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.

Technické parametry
Rozměr koloběžky v rozloženém stavu 1063*401*1186 mm
Rozměr koloběžky ve složeném stavu 1083*401*460 mm
Výška od zemč po desku 115 mm
Hmotnost 15 kg
Vellkost kol	10 palců
Kapacita baterie 10 Ah
Výkon motoru 350 W
Dojezd na jedno nabiti Až 40 km
Maximální rychlost 25 km/h
Maximální nosnost	100 kg (120 kg)
Maximální sklon vozovky	15"
Frekvenční rozsah (MHz)	2400 - 2483.5
Výkon vysílače (max)	10 dBm

DŮLEŽITÁ BEZPEČNOSTNÍ UPOZORNĚNÍ

• Nepoužívejte elektrickou koloběžku jinak, než je popsáno v tomto návodu.
• Řídit koloběžku jednou rukou je zakázáno!
• Pro svou bezpečnost dodržujte místní pravidla silničního provozu. Před jízdou zkontrolujete stav Vaší elektrické koloběžky, zda není poškozená pneumatika nebo jakýkoliv jiný díl z elektrické koloběžky a všechny díly isou správně dotažené.
• Zákaz jízdy více osob, nebo přepravy dětí na koloběžce
• Vždy se při používání elektrické koloběžky chovejte tak, abyste neublížili sobě nebo dalším osobám a cizímu majetku.
• Jakékoliv úpravy, přestavby elektrické koloběžky jsou zakázané, mohlo by dojít k poškození konstrukce elektrické koloběžky, či změně výkonu motoru, což by mohlo vést k vážnému zranění.
• Nenechávejte elektrickou koloběžku bez dozoru.

CZ

concept

concept

CZ

• Při vypojování nabíjecího adaptéru ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte nabíjecí adaptér a tahem jej vypojte.
• Nedovolte dětem a nesvéprávným osobám s elektrickou koloběžkou manipulovat, používejte ji mimo jejich dosah.
• Dbejte zvýšené opatrnosti, pokud je elektrická koloběžka použivána v blízkosti děti.
• Nedovolte, aby byla elektrická koloběžka používána jako hračka.
• Nepoužívejte jiné příslušenství, než je doporučeno výrobcem.
• Nevkládejte žádné předměty do otvorů. Nepoužívejte elektrickou koloběžku, je-li ucpán jakýkoli její otvor.
• Neponořujte elektrickou koloběžku do vody ani do jiné kapaliny. Došlo by k poškození elektrické koloběžky a bezpečnostní nehodě.
• Pravidelně kontrolujte elektrickou koloběžku i přívodní kabel nabíjecího adaptéru z důvodu poškození.
• Nevhazujte akumulátor elektrické koloběžky do ohně a nevystavujte ho teplotám nad 35 °C.
• Nedotýkejte se poháněných pohyblivých částí elektrické koloběžky během provozu. Po jízdě na elektrické koloběžce se nedotýkejte kotoučů brzd.
• Neopravujte elektrickou koloběžku sami. Obratte se na autorizovaný servis.
• Tuto elektrokoloběžku mohou používat děti ve věku 15 let a starší a osoby se sníženými fyzickými či mentálními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud jsou pod dozorem nebo byly poučeny o používání elektrokoloběžky bezpečným způsobem a rozumí případným nebezpečím.
• Pamatujete, že při jízdě na elektrické koloběžce můžete ztratit rovnováhu, narazit nebo spadnout, abyste předešli zranění, seznamte se s tímto návodem a udržujte koloběžku v dobrém stavu!
• Před jízdou oblékněte bezpečnostní chrániče loktů, kolen a přilbu. Přizpůsobte jízdě oblečení – doporučujeme sportovní.
• Nepoužívejte koloběžku v případě nepříznivého počasí (déšť, sníh, silný vítr...).

• Nepoužívejte koloběžku pro přepravu jiných osob, či dětí. Koloběžka je určena pouze pro jednu osobu.

• Koloběžku mohou používat osoby starší 15 let. V případě těhotenství koloběžku NEPOUŽÍVEJTE!

• Maximální nosnost koloběžky je 120 kg.
• Nepožívejte alkohol, či jiné návykové látky před nebo během jízdy. Nekuřte během jízdy na koloběžce.
• Netelefonujte a nepouživejte sluchátka během jízdy! Vždy věnujte plnou pozornost řízení.
• Dávejte pozor na stav cest, veškeré nerovnosti mohou negativně ovlivnit vaši jízdu – bláto, led, sníh, mokro, výmoly.
• Koloběžka je určena ke stoupání do úhlu, který je menší než 15°.
• Nepoužívejte koloběžku na pozemních komunikacích určených pro auta.
• Neparkujte svou koloběžku před bezpečnostními východy, evakuační chodbou a na vyhrazeném místě pro záchranné služby.

VÝSTRAHA! NESPRÁVNÉ POUŽÍVÁNÍ KOLOBĚŽKY NEBO NEPŘEČTENÍ TÉTO UŽIVATELSKÉ PŘÍRUČKY MÚŽE VÉST K VÁŽNÉMU ZRANĚNÍ. PRODEJCE ANI DISTRIBUTOR NENESE ŽÁDNOU ZODPOVĚDNOST ZA ZRANĚNÍ, FINANČNÍ ŠKODY, NEHODY, PRÁVNÍ SPORY NEBO KONFLIKTY, KTERÉ JSOU ZPŮSOBENÉ NESPRÁVNÝM POUŽITÍM A NEDODRŽENÍM TÉTO PŘÍRUČKY.

Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako záruční.

OBSAH BALENÍ

1x Elektrická koloběžka SC4000 (SC4010)

1x Nabijeci adapter

1x Akumulátor

1x Šestihranny klíč M5

1x Uživatelská priručka

concept

concept

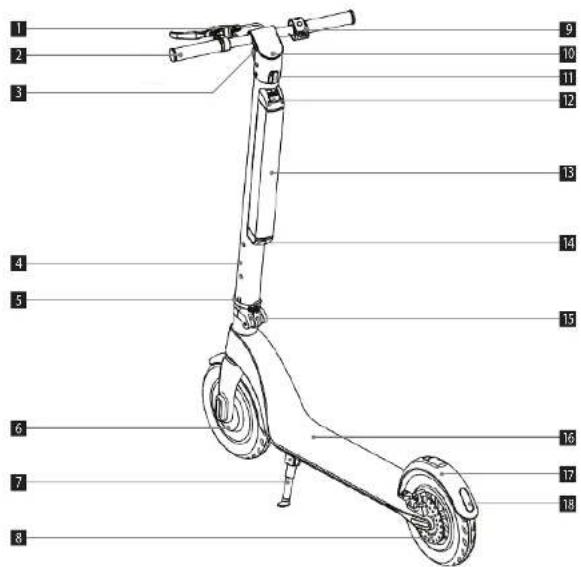

POPIS VÝROBKU

1 Brzda
2 Riditka
3 Predni světlo
4 Sloupek
5 Pojištný kroužek
6 Motor
7 Stojánek
8 Kotoučová brzda
9 Plyn (akcelerátor rychlosti)

10 LED displej
11 Háček
12 Kryt baterie
13 Baterie
14 Nabijeci port
15 Beznećnostní aretační klíž
16 Protiskluzová deska
17. Blatnik
18. 7adni světla

Přidrženim rukojeti brzdy zastavite. Lehce příslápněte zadní blatník pro přibrzdění.

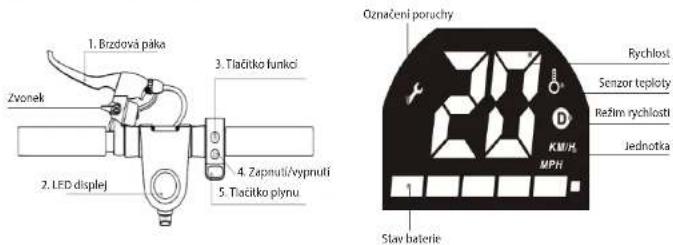

2. LED displej

Pokud se Vám rozsvití kontrolka „Označení poruchy“, kontaktujte svého prodejce, poradí Vám, jak dále postupovat.

3. Tlačitko funkci

A Krátkým stisknutim tlačitka funkci prepnete rychlostni stupně.
- Režim pro zaćatečníky: indikátor rychlostního režimu se nezobrazi.
- Režim pro pokročilé: indikátor rychlostního režimu 📄 zobrazuje bile.
- Sportovni režim: indikátor rychlostního režimu 📄ítí červeně.

B Dvěma krátkými stisky funkčního tlačitka zapnete/vypnete předni světla. Zadní světla sviti při brzdění automaticky.

4. Tlačitko pro zapnutí/vypnutí

Dlouhým podržením tlačítka zapnete/vypnete elektrickou koloběžku.

5. Tlačitko pro ovládání plynu

Zmäcknutím tlačitka akcelerátoru (plynu) se koloběžka rozjede a pri opakovaném zmäcknutí zrychlujete.

6. Funkce tempomatu

Tempomat se aktivuje automaticky, pokud se udržuje konstantní rychlost po dobu 6 sekund. Pokud chcete tempomat vypnout, stači přidat plyn nebo šlapnout na brzdu.

concept

concept

NÁVOD K OBSLUZE

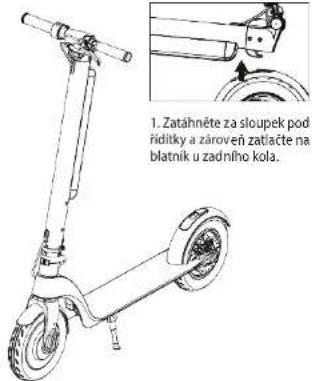

SESTAVENÍ ELEKTRICKÉ KOLOBĚŽKY

Upozornění

Vždy elektrickou koloběžku vypněte a vytáhněte zástríčku nabljecího adaptéru ze zásuvky elektrického napětí před sestavováním nebo odnímáním příslušenstvil

1. Postavte sloupek a pomoci pojistného kroužku zabezpečte aretační klíč.

1. Upevněte brzdovou páku pomoci šestihranného kliče M5.

1. Dotáhněte řiditka (při dotahováni dávejte pozor na směr).

1. Dotáhněte šroub u sloupku tak, aby byl nehybný.

SLOŽENÍ ELEKTROKOLOBĚŽKY

1. Uvolněte upevnovací kroužek.

1. Povolte bezpečnostní aretační klíc.

1. Sklopte sloupek. 4. Háček musi zapadnout do

otvoru na zadním blatníku a zatlačením upevněte.

PRIPOJENÍ ELEKTROKOLOBĚŽKY K APLIKACI

• Stähnête si aplikaci Concept Home na Google Play nebo App Store.
• Zaregistrujte se nebo prihlašte.
• Zapněte elektrokoloběžku a v aplikaci klikněte na položku Přidat zařízení
• Jakmile se elektrokoloběžka zobrazi na horní části displeje, klikněte na Přidat
• Nyní klikněte na + (spárování s elektrokoloběžkou)
• Elektrokoloběžka je nyní úspěšně připojena.

ŘÍZENÍ ELEKTRICKĚ KOLOBĚŽKY

1. Stisknéte tlačitko zapnutí po dobu 2 sekund.
2. Postavte se jednou nohou na desku a druhou nohou se silou odrazte od země.
3. Po dosaženi dostatečné rychlosti a citite-li se stabilně, postavte i druhou nohu na desku elektrické koloběžky.
4. Po rozjezdu mimě zmáčkněte plyn a lehkým otáčením říditek změníte smér jízdy.
5. Stisknutim tlačitka PLYN zrychlujte. Budte opatmí a nejezděte příliš rychle!
6. Stisknutim brzdové páky zabrzděte a mírným sešlapnutím zadní brzdy přibrždujte.
7. Když elektrická koloběžka dostatečně zpomalí, dejte nohu z desky. Až koloběžka plně zastaví, můžete sestoupit oběma nohama.

DOJEZD ELEKTROKOLOBĚŽKY

Dojezd elektrokoloběžky může být ovlivněn několika faktory, jako je například vliv počasí, váhy, nabití akumulátoru a kondice cest. Tyto faktory jsou uvedeny jako hlavní přiklady, každy z těchto faktorů může ovlivnit dojezd, mnoho z nich se i kombinuje. Mějte tedy na paměti, že celkový dojezd uvedený ve specifikacích je pouze orientační. Ve skutečnosti se může dojezd velmi lišit. Budte tedy na tuto situaci připravení.

CZ

concept

concept

CZ

SPECIFIKACE BATERIE

Dodržujte následující pokyny ohledné skladování a nabijení, diky kterým prodloužíte životnost a výkon akumulátoru. Věnujte zvýšenou pozornost bezpečnostnímu upozornění a bližším specifikacím.

Specifikace baterie
Druh Li-ion akumulátor
Doba nabíjení 5-7 hodiny
Napětí 36 V
Provozní teplota 0 °C-35 °C
Teplota během nabíjení 0 °C-35 °C
Maximální napětí během nabíjení 42 V
Doporučená doba skladování (-8 °C až 35 °C) 3 měsice při plném nabíti
Kapacita akumulátoru 10 Ah
Maximální proud nabíjení 2 A
Vstupní napětí 100–240 V
Frekvence	50–60 Hz
Výstupní napětí	42 V
Výstupní proud	2 A
Skladovací teplota	-8 °C- 35 °C

BEZPEČNOST POUŽIVÁNÍ AKUMULÁTORU

Přestaňte používat akumulátor v případě, že nastanou následující připady:

• Akumulátor elektrické koloběžky používejte pouze v souladu s místními právními zákony. Pro demontáz a úpravu akumulátoru kontaktujte příslušné kvalifikované osoby.
• Nedotýkejte se jakékoliv látky, která začne unikat z akumulátoru. Pokud akumulátor začne zapáchat, či bude nadměrně teplý, piestaňte akumulátor dále používat.
• Během nabijeni nepouživejte elektrickou kolobězku. Vždy pred jizdou a instalaci odpojte akumulátor z nabijeni.
  • Dbejte na to, aby se akumulátoru nedotýkaly děti a zvířata!
• Aby akumulator fungoval, co nejvice efektivně dbejte na teplotu skladováni a teplotu nabíjení. Vždy použivejte teplotní rozsah, který je uveden ve specifikacích baterie.
• Proprepravu lithiovych baterii si vzdy zjistěte mistni právnizákony. Lithiove baterie jsou povazovane za nebezpečne.
• Akumulátor obsahuje nebezpečné latky, nikdy neotevirejte baterii. Do akumulátoru nic nevkládejte.
• Je zakázáno nabíjení lithlového akumulátoru, který byl příliš vyblt. Tyto akumulátory představují bezpečnostní riziko, odevzdejte je na vhodném sběrném mistě.
• Pokud vnitřní teplota akumulátoru překročí 45 °C, automaticky se spustí ochranný systém.
• Nenabijejte akumulátor, pokud venkovní nebo vnitřní teplota překroči 40 °C.
• Nikdy nenechávejte stát elektrickou koloběžku na prímém slunečním záření. Mohlo by dojit k poškození akumulátoru.
• K nabíjení elektrické koloběžky používejte pouze originální nabíjeci zařizení.

POSTUP PŘI NABŮJENÍ

První možnost nabíjeni baterie:

• Otevřete kryt nabíjecího portu a ujistěte se, že je nabíjecí port čistý a suchý.
• Připojte nabíjecí zařízení k akumulátoru a druhý konec k napájení (100-240 V).
• Pokud kontrolka na nabiječce svití červeně, nabíjení akumulátoru probihá v pořádku. Pokud se kontrolka nerozsvití, zkontrolujte připojení k siti.
• Pokud se barva indikátoru na nabíječce změní v zelenou, znamená to, že je akumulátor nabit na 99%. Přestaňte s nabíjením. Delší nabíjení akumulátoru ovlivní životnost baterie.

Druhá možnost nabijení baterie:

• Vyjměte baterii z elektrokoloběžky. Odejměte silikonový kryt z nabijecího
  portu, dále zapojte DC konektor nabíječky do nabíjecího portu akumulátoru.
• Zapojte napájecí kabel do nabíječky a poté druhý port do zásuvky (100–240 V). Zkontrolujte indikátor nabíječky, zda svíti.

• Sviti-li indikator na nabiječe zelenė, nabijeni je ukončeno.
• Nabíjecí port po skončení nabíjení zakryjte silikonovým krytem, který zabrání zanášení prachu a styku s cizími kovovými předměty, které by mohly způsobit zkrat.

concept

concept

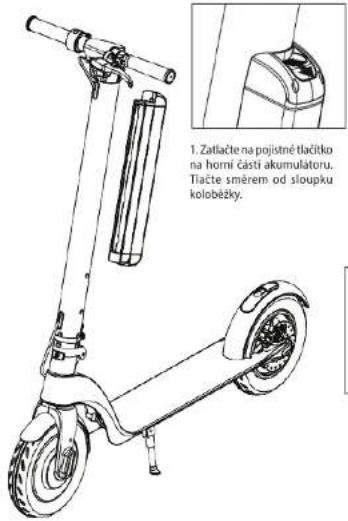

VÝMĚNA BATERIE
1. Vyjmutí akumulátoru z elektrokoloběžky

1. Zatlačte na pojistné tlačitko na horní části akumulatoru. Tlačte směrem od sloupku koloběžky.
2. Povyt ahnête akumulator smérem nahoru.
3. Vyjmête akumulátor směrem od sloupku.

1. Vložení akumulátoru do elektrokolobéžky

2. Zasuňte akumulátor směrem do sloupku.

2. Zasuňte akumulátor do drážek na sloupku a posuňte směrem dolů po sloupku, až zacvaknele pojistné tlačitko.

ÚDRŽBA A ČIŠTĚNÍ

• Vzdy se ujistěte, že jsou akumulátor a nabíjecí zařízení elektrické koloběžky odpojené od přívodu elektriny. Elektrická koloběžka musi být vypnuta.
• Navlhčete si čistou vodou měkký hadřík, kterým očistíte elektrickou koloběžku. Pří provádění údržby ložisek nikdy nedávejte vice mazaciho oleje.
• Je zakázano čistit elektrickou koloběžku pomoci tryskajici vody či ponořovánim do vody a jiných kapalin. Došlo by k trvalému poskození elektronických prvků.

SKLADOVÁNÍ

• Pred uskladněním plně nabijte akumulátor, abyste zabránili poškození akumulátoru vlivem nadmérného vybití při dlouhodobém skladování.
• Alespoň jednou za tři měsíce akumulátor znovu nabijte.
• Pokud teplota skladování bude nižší než 0 °C, akumulátor nenabijejte. Přesuňte akumulátor do místnosti s pokojovou teplotou, poté nabijejte.
• Skladujte svoji elektrickou koloběžku ve vhodném suchém vnitřním prostoru. Elektrokoloběžku je možné zakrýt, abyste zabránili usazování prachu.

ŘEŠENÍ PROBLÉMŮ

Problém Řešení
Elektrokoloběžka nestartuje Nabljte akumulátor.
Elektrokoloběžka se nenabíjí	Zkontrolujete, zda je nabíječka správně vložena do zásuvky, pokud ne, upevněte nabíječku do sitě.
	Zkontrolujte, zda nabíječka elektrokoloběžky funguje (kontrolka svití).
	Zkontrolujte, zda je zástrčka nabíječky a nabíjecí port elektrokoloběžky správně zasunuty.
Snížení provozu akumulátoru	Životnost akumulátoru je u konce – akumulátor je třeba vyměnit za nový. Kontaktujte autorizovaný servis.
Motor nepracuje Kontaktujte autorizovaný servis.
Brzdy	Vydávají skřipavý nebo pískavý zvuk – zkontrolujte seřízení brzd.
	Pokud došlo k povoleni upinaciho prvku brzd utáhněte srouby a seřídte brzdy.
	Pokud jsou brzdy a brzdové destičky znečistěné a brání v kvalitním brzdění, vyčistěte brzdy čistou vodou.

V prípadě, že vás problém neobsahuje tabulka vyše, kontaktuje sveho prodejce nebo autorizovaný servis. Veškeré úpravy a opravy, které budete provádět na elektrické koloběžce, mohou vést k poškození a následné reklamace nebudou uznányí

DOKOUPITELNÉ PŘÍSLUŠENSTVÍ

Brašna kód produktu 42393855

Držák na mobilni telefon kód produktu 42393856

Náhradní akumulátor kód produktu 42393861

LIKVIDACE AKUMULÁTORU

Spotřebič obsahuje- Li-Ion akumulátor. Tento typ akumulátoru obsahuje látky, které při svém rozpadu mohou škodit životnímu prostředí. Před likvidaci spotřebiče nebo výménou akumulátoru je třeba původní akumulátor vyjrnout a odevzdat na vhodném sběrném miste.

concept

concept

SERVIS

Údržbu rozsáhlejšího charakteru nebo opravu, která vyžaduje zásah do vnitřních částí výrobku, musi provést odborný servis.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

• Preferujte recyklaci obalových materialů a starých spotřebičů.
• Krabice od spotřebíce může byt dána do sberu tríděného odpadu.
• Plastové sáčky z polyetylénu (PE) odevzdejte do sběru materiálu k recyklaci.

Recyklace spotřebiče na konci jeho životnosti

Tento spotřebič je označen v souladu s Evropskou směrnici 2012/19/EU o elektrickém odpadu a elektrických zařízeních (WEEE). Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatíí do domáčího odpadu. Je nutné odvěst ho do sberného místa pro recyklací elektrického a elektronického zařenížn. Zajíštěním spravné likvidace tohoto výrobku pomůžete zabránít negativním důsledkům pro životní prostředí a lidské zdravi, které by jinak byly způsobeny nevhodnou likvidaci tohoto výrobku. Likvidace musi být provedena v souladu s předpisy pro nakládání s odpady. Podrobnější informace o cryoklaci tohoto výrobku zlistíte u prískušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Tento vyrobek splňuje veškeré základní požadavky směrnic EU, které se na něj vztahuji.

Zmény v textu, designu a technických specifikací se mohou měnit bez předchozího upozornění a vyhrazujeme si právo na jejich změnu.

SC4000, SC4010

POĐAKOVANIE

- Pri odpájaní nabíjacieho adaptéra zo zásuvky elektrického napätia nikdy netahajte za prívodný kábel, ale uchopte nabíjací adaptér a tahom ho odpojte.

1x Elektrická kolobežka SC4000 (SC4010)
1x Nabijaci adapter
1x Akumulátor
1x Šesthranný klůč M5
1x Použivatel'ská priručka

SK

concept

concept

SK

POPIS VÝROBKU

1 Brzda
2 Riadidlá
3 Predné svetlo
4 Stipilo
5 Poistný krůžok
6 Motor
7 Stoian
8 Kotúčová brzda
9 Plyn (akcelerátor rýchlosti)
10 LED displej
11 Háčík
12 Kryt batérie
13 Batéria
14 Nabíjací port
15 Bezpečnostný aretačný klůč
16 Protišmyková doska
17 Blatník
18 Zadné svetlá

5. Tlačidlo na ovládanie plynu

Pred zostavením a odnimaním príslušenstva elektrickú kolobežku vždy vypnite a zástrčku nabíjacieho adaptéra vytlahnite zo zásuvky elektrického napätia!

1. Zatiahnite za stípik pod riadidlami a zároveň zatlačte na blatnik na zadnom kolese.

2. Postavte stípik a polistným krůžkom zaistite aretačný klůč.

3. Upevnite brzdovú páku pomocou šesthranného klůča M5.

4. Utiahnite riadidlá (pri utahovani dávajte pozor na smer).

5. Skrutku na stípiku utiahnite tak, aby bola pevná.

ZOSTAVENIE ELEKTROKOLOBEŻKY

SK

concept

concept

SK

ŠPECIFIKÁCIA BATÉRIE

Prvá možnost nabijania batérie:

Druhá možnost nabíjania batérie:

• Batériu vyberte z elektrokolobežky. Odstránte sillkónový kryt z nabijacieho portu, potom zapojte DC konektor nabijačky do nabijacieho portu akumulátora.
• Napájací kábel zapojte do nabíjačky a potom druhý port do zásuvky (100–240 V). Skontrolujte indikátor nabíjačky, či svieti.

Taška kód výrobku 42393855

Zmeny v texte, vzhlade a technických specifikáciách móžu nastat bez predošlého upozomenia a na tieto zmeny si vyhradzujeme právo.

26

SC4000, SC4010

PODZIEKOWANIE
