NÁVOD K OBSLUZE PH 30 Power X MILWAUKEE

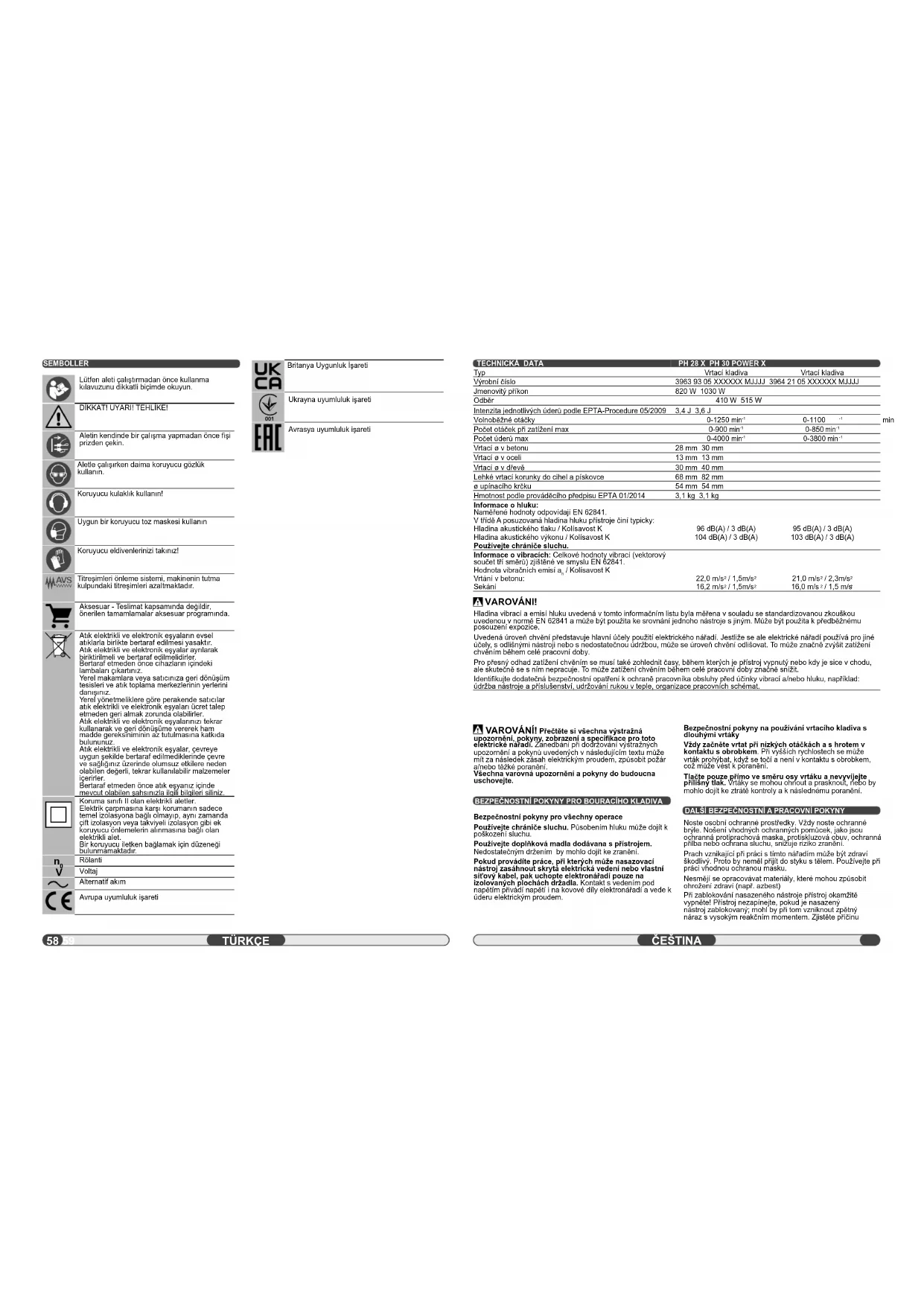

TECHNICKÁ DATA Typ Výrobní číslo Jmenovitý příkon Odběr Intenzita jednotlivých úderů podle EPTA-Procedure 05/2009 Volnoběžné otáčky Počet otáček při zatížení max Počet úderů max Vrtací ø v betonu Vrtací ø v oceli Vrtací ø v dřevě Lehké vrtací korunky do cihel a pískovce ø upínacího krčku Hmotnost podle prováděcího předpisu EPTA 01/2014 Informace o hluku: Naměřené hodnoty odpovídají EN 62841. V třídě A posuzovaná hladina hluku přístroje činí typicky: Hladina akustického tlaku / Kolísavost K Hladina akustického výkonu / Kolísavost K Používejte chrániče sluchu. Informace o vibracích: Celkové hodnoty vibrací (vektorový součet tří směrů) zjištěné ve smyslu EN 62841. Hodnota vibračních emisí a

/ Kolísavost K Vrtání v betonu: Sekání VAROVÁNÍ! Přečtěte si všechna výstražná upozornění, pokyny, zobrazení a specifi kace pro toto elektrické nářadí. Zanedbání při dodržování výstražných upozornění a pokynů uvedených v následujícím textu může mít za následek zásah elektrickým proudem, způsobit požár a/nebo těžké poranění. Všechna varovná upozornění a pokyny do budoucna uschovejte. BEZPEČNOSTNÍ POKYNY PRO BOURACÍHO KLADIVA Bezpečnostní pokyny pro všechny operace Používejte chrániče sluchu. Působením hluku může dojít k poškození sluchu. Používejte doplňková madla dodávana s přístrojem. Nedostatečným držením by mohlo dojít ke zranění. Pokud provádíte práce, při kterých může nasazovací nástroj zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, pak uchopte elektronářadí pouze na izolovaných plochách držadla. Kontakt s vedením pod napětím přivádí napětí i na kovové díly elektronářadí a vede k úderu elektrickým proudem. Bezpečnostní pokyny na používání vrtacího kladiva s dlouhými vrtáky Vždy začněte vrtat při nízkých otáčkách a s hrotem v kontaktu s obrobkem. Při vyšších rychlostech se může vrták prohýbat, když se točí a není v kontaktu s obrobkem, což může vést k poranění. Tlačte pouze přímo ve směru osy vrtáku a nevyvíjejte přílišný tlak. Vrtáky se mohou ohnout a prasknout, nebo by mohlo dojít ke ztrátě kontroly a k následnému poranění.

DALŠÍ BEZPEČNOSTNÍ A PRACOVNÍ POKYNY

Noste osobní ochranné prostředky. Vždy noste ochranné brýle. Nošení vhodných ochranných pomůcek, jako jsou ochranná protiprachová maska, protiskluzová obuv, ochranná přilba nebo ochrana sluchu, snižuje riziko zranění. Prach vznikající při práci s tímto nářadím může být zdraví škodlivý. Proto by neměl přijít do styku s tělem. Používejte při práci vhodnou ochranou masku. Nesmějí se opracovávat materiály, které mohou způsobit ohrožení zdraví (např. azbest) Při zablokování nasazeného nástroje přístroj okamžitě vypněte! Přístroj nezapínejte, pokud je nasazený nástroj zablokovaný; mohl by při tom vzniknout zpětný náraz s vysokým reakčním momentem. Zjistěte příčinu VAROVÁNI! Hladina vibrací a emisí hluku uvedená v tomto informačním listu byla měřena v souladu se standardizovanou zkouškou uvedenou v normě EN 62841 a může být použita ke srovnání jednoho nástroje s jiným. Může být použita k předběžnému posouzení expozice. Uvedená úroveň chvění představuje hlavní účely použití elektrického nářadí. Jestliže se ale elektrické nářadí používá pro jiné účely, s odlišnými nástroji nebo s nedostatečnou údržbou, může se úroveň chvění odlišovat. To může značně zvýšit zatížení chvěním během celé pracovní doby. Pro přesný odhad zatížení chvěním se musí také zohlednit časy, během kterých je přístroj vypnutý nebo kdy je sice v chodu, ale skutečně se s ním nepracuje. To může zatížení chvěním během celé pracovní doby značně snížit. Identifi kujte dodatečná bezpečnostní opatření k ochraně pracovníka obsluhy před účinky vibrací a/nebo hluku, například: údržba nástroje a příslušenství, udržování rukou v teple, organizace pracovních schémat. SEMBOLLER Lütfen aleti çalıştırmadan önce kullanma kılavuzunu dikkatli biçimde okuyun. DİKKAT! UYARI! TEHLİKE! Aletin kendinde bir çalışma yapmadan önce fi şi prizden çekin. Aletle çalışırken daima koruyucu gözlük kullanın. Koruyucu kulaklık kullanın! Uygun bir koruyucu toz maskesi kullanın Koruyucu eldivenlerinizi takınız! Titreşimleri önleme sistemi, makinenin tutma kulpundaki titreşimleri azaltmaktadır. Aksesuar - Teslimat kapsamında değildir, önerilen tamamlamalar aksesuar programında. Atık elektrikli ve elektronik eşyaların evsel atıklarla birlikte bertaraf edilmesi yasaktır. Atık elektrikli ve elektronik eşyalar ayrılarak biriktirilmeli ve bertaraf edilmelidirler. Bertaraf etmeden önce cihazların içindeki lambaları çıkartınız. Yerel makamlara veya satıcınıza geri dönüşüm tesisleri ve atık toplama merkezlerinin yerlerini danışınız. Yerel yönetmeliklere göre perakende satıcılar atık elektrikli ve elektronik eşyaları ücret talep etmeden geri almak zorunda olabilirler. Atık elektrikli ve elektronik eşyalarınızı tekrar kullanarak ve geri dönüşüme vererek ham madde gereksiniminin az tutulmasına katkıda bulununuz. Atık elektrikli ve elektronik eşyalar, çevreye uygun şekilde bertaraf edilmediklerinde çevre ve sağlığınız üzerinde olumsuz etkilere neden olabilen değerli, tekrar kullan ılabilir malzemeler içerirler. Bertaraf etmeden önce atık eşyanız içinde mevcut olabilen şahsınızla ilgili bilgileri siliniz. Koruma sınıfı II olan elektrikli aletler. Elektrik çarpmasına karşı korumanın sadece temel izolasyona bağlı olmayıp, aynı zamanda çift izolasyon veya takviyeli izolasyon gibi ek koruyucu önlemelerin alınmasına bağlı olan elektrikli alet. Bir koruyucu iletken bağlamak için düzeneği bulunmamaktadır.

CESKY Vrtací kladiva Vrtací kladiva ČEŠTINA60 61 SYMBOLY Před spuštěnám stroje si pečlivě pročtěte návod k používání. POZOR! VAROVÁN! NEBEZPEČÍ! Před zahájením veškerých prací na stroji vytáhnout síťovou zástrčku ze zásuvky. Při práci se strojem neustále nosit ochranné brýle. Používejte chrániče sluchu ! Používejte při práci vhodnou ochranou masku. Používejte ochranné rukavice! Antivibrační systém redukuje vibrace stroje na rukojeti. Příslušenství není součástí dodávky, viz program příslušenství. Odpadní elektrická a elektronická zařízení se nesmějí likvidovat společně s domovním odpadem. Odpadní elektrická a elektronická zařízení je nutné sbírat a likvidovat odděleně. Před likvidací odstraňte ze zařízení osvětlovací prostředky. Informujte se na místních úřadech nebo u vašeho odborného prodejce ohledně recyklačních dvorů a sběrných míst. Podle místních ustanovení mohou maloobchodní prodejci být povinni bezplatně odebrat zpět odpadní elektrická a elektronická zařízení. Opětovným použitím a recyklací vašeho odpadu z odpadních elektrických a elektronických zařízení přispíváte ke snižování potřeby surovin. Odpadní elektrická a elektronická zařízení obsahují cenné, opětovně použitelné materiály, které při ekologické likvidaci nemohou mít negativní účinky na životní prostředí a vaše zdraví. Před likvidací pokud možno vymažte na vašem odpadním přístroji existující osobní údaje. Elektrický přístroj s třídou ochrany II. Elektrický přístroj, u kterého ochrana před zásahem el. proudem závisí nejen na základní izolaci, ale i na tom, že budou použita také doplňková ochranná opatření, jakými jsou dvojitá izolace nebo zesílená izolace. Neexistuje žádné zařízení pro připojení ochranného vodiče.

Otáčky při chodu naprázdno

Napětí Střídavý proud Značka shody v Evropě Britská značka shody Značka shody na Ukrajině Značka shody pro oblast Eurasie zablokování nasazeného nástroje a odstraňte ji při dodržení bezpečnostních pokynů. Možnými příčinami mohou být:

• vzpříčení v opracovávaném obrobku

• přelomení opracovávaného materiálu

• přetížení elektrického přístroje Nezasahujte do běžícího stroje. Nasazený nástroj má ostré hrany a během používání se může zahřát. VAROVÁNÍ! Nebezpečí pořezání a popálení – při manipulaci s nasazovanými nástroji – při odkládání zařízení. Při manipulaci s nasazovanými nástroji používejte ochranné rukavice. Pokud stroj běží, nesmí být odstraňovány třísky nebo odštěpky. Neustále dbát na to, aby byl kabel pro připojení k elektrické síti mimo dosah stroje. Kabel vést vždy směrem dozadu od stroje. Při vrtání do zdi, stropu nebo podlahy dávat pozor na elektrické kabely, plynová a vodovodní potrubí. Obrobek zabezpečte upínacím zařízením. Nezabezpečené obrobky mohou způsobit těžká poranění a poškození. Před zahájením veškerých prací na stroji vytáhnout síťovou zástrčku ze zásuvky.

ři vrtání velkými průměry vrtáků musí být přední madlo v poloze kolmé k hlavnímu madlu. Viz. Obrazová část, oddíl „Natočení madla“.

Vrtací kladivo je univerzálně použitelné k vrtání s příklepem a sekání do kamene a betonu a k vrtání do dřeva, kovu a plastu. Toto zařízení lze používat jen pro uvedený účel. ZBYTKOVÁ RIZIKA Ani při řádném používání není možné vyloučit všechna zbývající rizika. Při používání mohou vzniknout níže uvedená rizika, na která by měla obsluha dávat zvlášť pozor:

• Poranění způsobená vibrací. Přístroj držte pouze za určená držadla a omezte čas práce a expozice.

• Zatížení hlukem může vést k poškození sluchu. Noste ochranu sluchu a omezte dobu expozice.

• Poranění očí způsobená částečkami nečistot. Vždy noste ochranné brýle, pevné dlouhé kalhoty a pevnou obuv.

• Vdechnutí jedovatých druhů prachu.

Ve venkovním prostředí musí být zásuvky vybaveny proudovým chráničem (FI, RCD, PRCD). Je to vyžadováno instalačním předpisem pro toto el.zařízení. Dodržujte ho při používání tohoto nářadí, prosím. Připojení jen k jednofázovému střídavému proudu a jen k síťovému napětí uvedeném na typovém štítku. Možné je i připojení do zásuvek bez ochranného kontaktu, protože se jedná o konstrukci třídy ochrany II. Přívodní kabel zapojit do zásuvky jen při vypnutém stroji. Toto je přístroj k profesionálnému užívání, který může mírně překračovat směrné hodnoty pro harmonické vlny při připojení na veřejnou nízkonapěťovou síť. Kontaktujte proto před připojením přístroje na veřejnou nízkonapěťovou síť svého příslušného dodavatele energie. PRACOVNÍ POKYNY Při vrtání nebo práci s vrtacím kladivem nevyvíjejte příliš velkou sílu. Nechte vrtací kladivo udělat práci za vás.

Když je nářadí uskladněno delší dobu nebo je uskladněno při nízkých teplotách, mazivo může ztuhnout a může se stát, že nářadí zpočátku nechce fungovat nebo jeho výkon je příliš nízký. Když se to stane:

1. Na nářadí nasaďte vrták nebo sekáč.

2. Nářadí přiložte ke zbytkovému kusu betonu.

3. Vždy na několik sekund stiskněte tlačítko spínače a

následně jej znovu pusťte. Po 15 sekundách až 2 minutách začne nářadí normálně fungovat. Čím je nářadí studenější, tím déle trvá jeho zahřátí.

Větrací štěrbiny nářadí udržujeme stále čisté. ÚDRŽBA Při obroušení uhlíků je nutná jejich výměna v odborném servisu. Zaručuje to i prodloužení životnosti stroje a jeho spolehlivost v provozu. Dojde-li k poškození přívodního kabelu, nechte jej vyměnit v autorizovaném servisu, protože k výměně je zapotřebí speciální nástroj. Používat výhradně příslušenství Milwaukee a náhradní díly Milwaukee. Díly jejichž výměny nebyla popsána, nechte vyměnit v autorizovaném servisu (viz.“Záruky / Seznam servisních míst) V případě potřeby si můžete v servisním centru pro zákazníky nebo přímo od fi rmy Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Německo vyžádat schematický nákres jednotlivých dílů přístroje, když uvedete typ přístroje a šestimístné číslo na výkonovém štítku.

Otáčky pri chode naprázdno

Broj okretaja u praznom hodu

My jako výrobce prohlašujeme na svou vlastní odpovědnost, že produkt popsaný v části „Technické údaje“ splňuje všechna příslušná nařízení a směrnice uvedené níže a že byly použity následující harmonizované normy.
