| Typ produktu | Bluetooth hi-fi systém s vestavěným zesilovačem a mikrofonem |
| Značka | Harvia |
| Model | ProD Bluetooth PRODBTB |
| Rozměry (D x V x H) | 79 x 103 x 36,6 mm |
| Výřezové rozměry | 65 x 70 x 35 mm |
| Hmotnost | Přibližně 200 g |
| Napájení | 230 V přes síťový adaptér (kabel 1,5 m + prodlužovací kabel 2 m) |
| Verze Bluetooth | 4.0 |
| Dosah Bluetooth | Až 30 m |
| Výstupní výkon | 2 x 3 W (sinusový), přibližně 15 W (P.M.P.O.) |
| Impedance reproduktorů | 2 x 8 Ω |
| Audio výstupy | Svorky reproduktorů (L/R) a Line Out (jack 3,5 mm) |
| Hlavní funkce | Přehrávání hudby Bluetooth, handsfree, hlasový asistent (Siri, Google Now), 4 úrovně hlasitosti, dotykové ovládání |
| Vestavěný mikrofon | Ano, pro hovory a rozpoznávání hlasu |
| Okolní teplota | 0 °C až +100 °C |
| Stupeň krytí | IPX4 (chráněno proti stříkající vodě) |
| Montáž | Zapuštěná nebo nástěnná, max. výška 140 cm (sauna) nebo 170 cm (infra) |
| Údržba | Čištění vlhkým hadříkem a jemným mýdlem; nikdy neponořovat |
| Obsah balení | Modul ProD Bluetooth, napájecí adaptér, prodlužovací kabel 2 m, montážní materiál (4 šrouby, otvírací nástroj) |
| Doporučené příslušenství | Reproduktory WC4-BT-SPK nebo WC4-BT-EXC |
| Kompatibilní operační systémy | Android ≥1.5, iOS ≥3.0, Nokia Symbian, Linux |
Často kladené otázky - ProD Bluetooth PRODBTB HARVIA
Dotazy uživatelů ohledně ProD Bluetooth PRODBTB HARVIA
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Hi-fi systém ve formátu PDF zdarma! Najděte svůj návod ProD Bluetooth PRODBTB - HARVIA a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. ProD Bluetooth PRODBTB značky HARVIA.

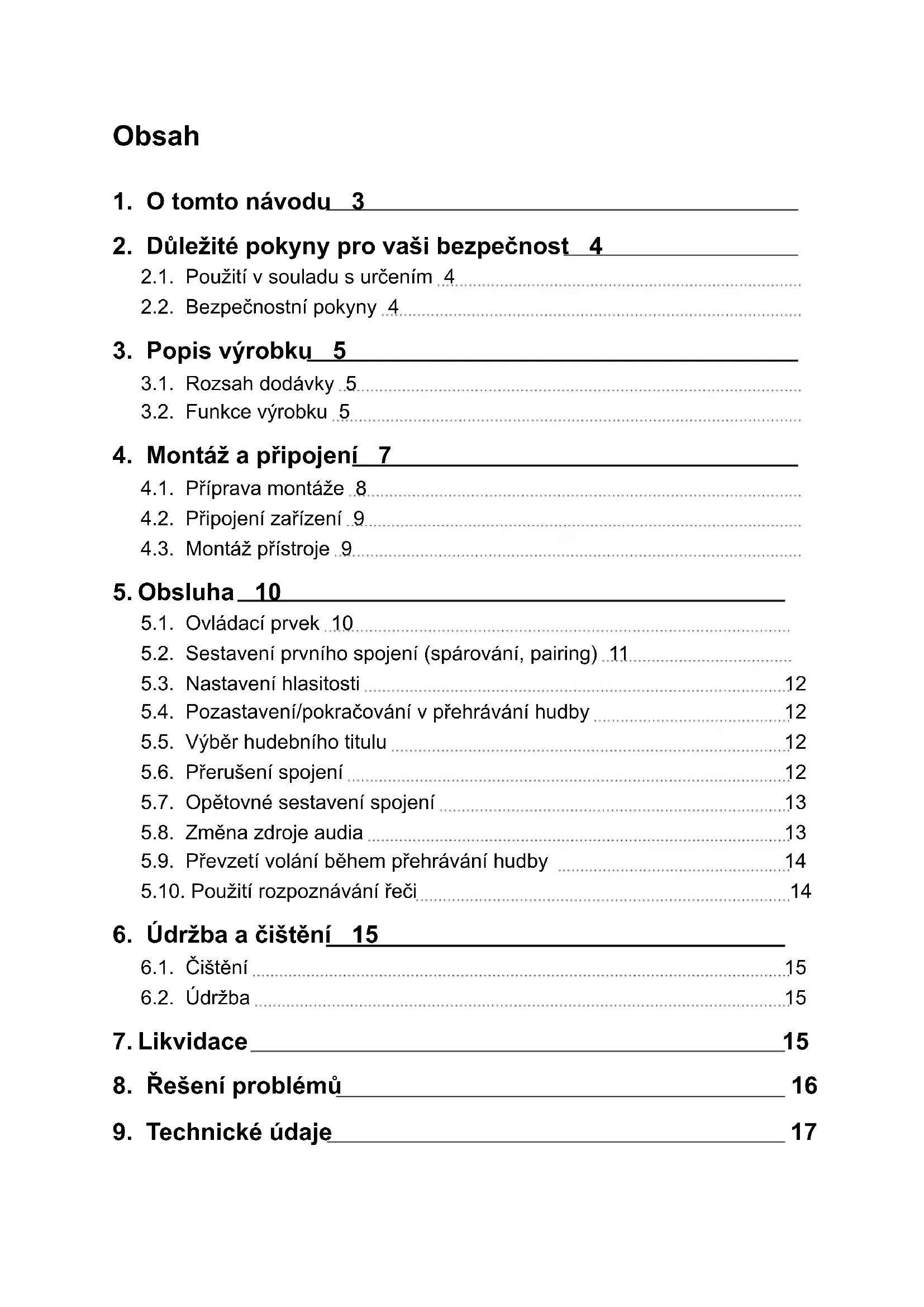

NÁVOD K OBSLUZE ProD Bluetooth PRODBTB HARVIA
2. Důležité pokyny pro vaši bezpečnost 4
2.1. Použití v souladu s určením 4
2.2. Bezpečnostní pokyny 4
3. Popis výrobku 5
3.1. Rozsah dodávky 5
3.2. Funkce výrobku 5
4. Montáž a připojení 7
4.1. Příprava montáže 8
4.2. Připojení zařízení 9
4.3. Montáž přístroje ..9
5. Obsluha 10
5.1. Ovládací prvek 10
5.2. Sestavení prvního spojení (spárování, pairing) ..11
5.3. Nastavení hlasitosti 12
5.4. Pozastavení/pokračování v přehrávání hudby 12
5.5. Výběr hudebního titulu 12
5.6. Přerušení spojení 12
5.7. Opětovné sestavení spojení 13
5.8. Změna zdroje audia 13
5.9. Převzetí volání během přehrávání hudby 14
5.10. Použití rozpoznávání řeči 14
6. Údržba a čištění 15
6.1. Čištění 15
6.2. Údržba 15
7. Likvidace 15
8. Řešení problémů 16
9. Technické údaje 17
1. O tomto návodu
Tento návod k montáži a použití si důkladně pročtěte a uschovejte jej v blízkosti přístroje. Tak si můžete vždy dodatečně přečíst informace o bezpečnosti a obsluze.

Tento návod k montáži a použití naleznete také v sekci ke stažení na našem webu na adrese www.sentiotec.com.
Symboly
V tomto návodu k montáži a použití se používají symboly a signální slova, které mají následující význam:
POZOR:
Tento signální symbol upozorňuje na věcné škody.

Tento symbol označuje tipy a užitečné pokyny.
2. Důležité pokyny pro vaši bezpečnost
Modul ProD Bluetooth je zkonstruován v souladu s uznávanými bezpečnostně-technickými normami. Při jejich používání však mohou přesto vznikat určitá rizika. Dodržujte proto následující bezpečnostní pokyny a zvláštní výstražné pokyny uvedené v jednotlivých kapitolách.
2.1. Použití v souladu s určením
Jednotka ProD Bluetooth představuje audio zesilovač s vestavěným mikrofonem. Slouží k přehrávání hudby ze zařízení, která jsou vybavena konektivitou Bluetooth.
Přes vestavěný mikrofon je možné normální řečí ovládat a dávat příkazy virtuálnímu asistentovi (např. Siri, Google Now,...), pokud dané zařízení s konektivitou Bluetooth tuto funkci podporuje.
Zařízení s technologií Bluetooth jsou mimo jiné většina mobilních telefonů, tabletů nebo notebooků.
Jakékoli jiné použití nad tento rámec se považuje za použití v rozporu s určením. Použití v rozporu s určením může vést k poškození výrobku, vážným zraněním nebo smrti.
2.2. Bezpečnostní pokyny
- Montáž a připojení zařízení se smí provádět pouze ve stavu odpojení od napětí.
- Při montáži dodržujte zadání v tomto návodu k použití, protože se výrobek v opačném případě může poškodit nebo se může zkrátit jeho životnost
- Přístroj NIKDY neotevírejte.
- V případě problémů, které nejsou dostatečně podrobně řešeny v návodu k montáži a použití, se v zájmu vlastní bezpečnosti obraťte na svého dodavatele.
3. Popis výrobku
3.1. Rozsah dodávky
- ProD Bluetooth
- Sítový zdroj s připojovacím kabelem (1,5 m)
- Prodlužovací kabel pro připojovací vedení k síťovému zdroji (2 m)
- Montážní materiál (4 ks šroubů do dřeva (16 mm), úhelník k otevření ovládacího dílu)
3.2. Funkce výrobku
Jednotka ProD Bluetooth umožňuje přehrávat hudbu i v sauně nebo infračervené kabině. Hudba je přitom prénášena spojením Bluetooth ze zařízení podporujícího technologii Bluetooth (zdroj audia) přímo do jednotky ProD Bluetooth. Jako zdroj audia lze používat všechna zařízení podporující technologii Bluetooth, např. většinu mobilních telefonů, tabletů, notebooků atd. Zesilovač je již zabudován v modulu Bluetooth.
Vestavěný mikrofon umožňuje ovládání zařízení s podporou Bluetooth běžnou řečí až do té míry, v jaké je tato funkce daným zařízením podporována (např. Siri, Google Now, ...).

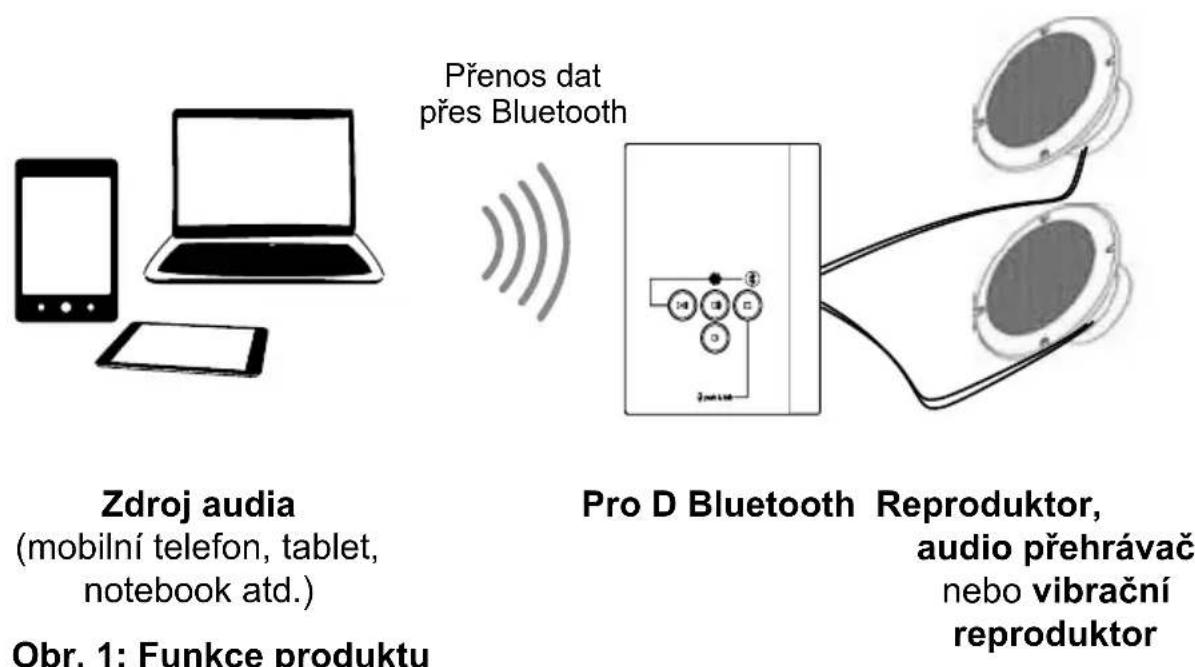

Obr. 1: Funkce produktu

Místo montáže
Jednotku ProD Bluetooth je možné namontovat uvnitř i vně sauny, je však nutné při tom přesně dodržet tento montážní návod (viz část 4. Montáž a připojení na straně 7 a část 9. Technické údaje na straně 17).
Doporučené příslušenství
K přehrávání hudby jsou zapotřebí reproduktory. Výrobce doporučuje použití následujících výrobků:
| Číslo položky | Označení Poznámka | |
| WC4-BT-SPK | Souprava reproduktorů | Vhodná k montáži do saunové kabiny |
| WC4-BT-EXC | Vibrační reproduktor (Elektromagnetic-ký budič) | Montuje se vně saunové kabinyNení vhodný pro všechny saunové kabiny (v závislosti na provedení stěny) |
Pokud se použijí jiné než uvedené reproduktory, může se vyskytnout rušivý hluk (šum).
Pozor: Při použití jiných reproduktorů než WC4-BT-SPK a WC4-BT-EXC netrvá při problémech s ohledem na rušivý hluk (šum) žádný nárok ze záruky. Bezpodmínečně dbejte požadavků v části 9. Technické údaje na straně 17.
Přehrávání přes audio zařízení
Jednotka ProD Bluetooth je vybavena jedním zvukovým výstupem Line Out. Pomocí tohoto výstupu lze přehrávat hudbu na audio zařízení jako např. wave.com4 sound&light nebo na stereo přehrávači, pokud jsou tato zařízení vybavena 3,5 mm zdířkou zvukového vstupu (Aux In).
Ovládání hlasitosti
Hlasitost lze na jednotce ProD Bluetooth nastavovat ve čtyřech stupních. Další nastavení hlasitosti je nutné regulovat prostřednictvím zdroje zvuku (na mobilním telefonu, tabletu atd.).
4. Montáž a připojení
- Přístroj smíte montovat v sauně pouze při dodržení těchto bodů:
– Přístroj namontujte pokud možno v dostatečné vzdálenosti od sau-nových kamen, infračervených zářičů nebo jiných zdrojů tepla.
– Přístroj V ŽÁDNÉM PŘÍPADĚ nemontujte nad saunovými kamny nebo jiným zdrojem tepla ani přímo k nim.
– Maximální montážní výška uvnitř saunové kabiny je 140 cm.
– Maximální montážní výška uvnitř infračervené kabiny je 170 cm.
– Za přístrojem se nesmí nacházet žádný izolační materiál (např. minerální vlna).
– Je nutné bezpodmínečně dodržovat okolní podmínky (viz část 9. Technické údaje na straně 17).
- K prodloužení síťového připojovacího kabelu se smí používat pouze příbalený prodlužovací kabel.
4.1. Příprava montáže
Dávejte pozor na Obr. 2
POZOR!
Poškození prístroje
- Jednotka ProD Bluetooth je chráněna proti odstřikující vodě (typ ochrany IPX4).
-
Práce na jednotce ProD Bluetooth se smí provádět jen obyčejným šroubo-vákem. Při použití akumulátorového šroubováku hrozí riziko neopravitelného poškození pláště!
-
Vyřízněte montážní otvor pomocí přímočaré pily do stěny kabiny.
- Minimální hloubka montážní otvoru pro výřez do stěny je 35 mm.
- Z montážního otvoru odstraňte případně se vyskytující izolační materiál.
- Připojovací kabel uložte ve stěně saunové kabiny k montážnímu otvoru a zajistěte jej kabelovými příchytkami.

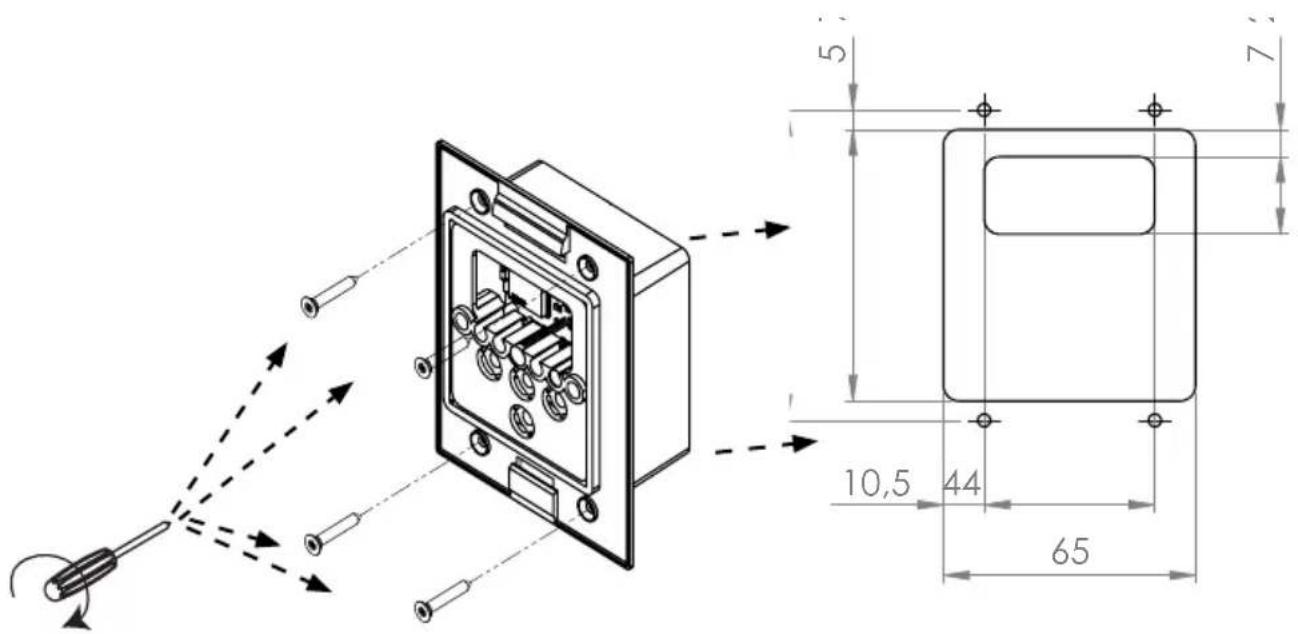

Obr. 2: Montáž do výřezu ve stěně


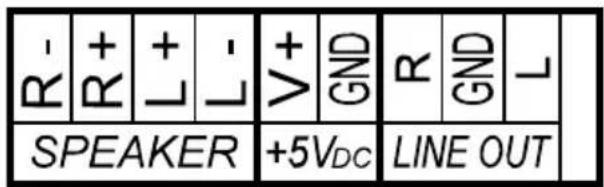

R- R+ L + - + GND R GND - SPEAKER +5VDC LINE OUTObr. 3: Připojení zařízení (zadní strana)
4.2. Připojení zařízení
Dávejte pozor na Obr. 3.
- Připojte 2pólový kabel ke svorkám s označením „5V _DC “.
- Přitom zasuňte černý kabel do svorky s označením „GND“ a červený kabel do svorky s označením „V+“.
-
Kabel připojte do zdířky na síťovém zdroji.
-
Připojte kabely reproduktoru (max. 3 m) na svorky s označením „SPEAKER“: kabely pravého reproduktoru na svorky „R“, kabely levého reproduktoru na svorky „L“.
- Černé kabely přitom zastrčte do svorek s označením „-“ a červené kabely do svorek s označením „+“.
- Pokud si k přehrávání hudby přejete používat audio zařízení, zapojte výstup „LINE OUT“ modulu Bluetooth do zdířky Line In (zdířky Aux In) audio zařízení. Použijte k tomu kabel odolný teplotám do 150 °C (NENÍ součástí dodávky).
4.3. Montáž přístroje
- Přístroj vložte do montážního otvoru.
- Přišroubujte zařízení přes upevňovací otvory pomocí přiložených šroubů do dřeva na stěnu kabiny.
- Přední panel se na plášť nasadí lehkým zatlačením. Ujistěte se, že spodní upevňovací hák citelně zaskočí na místo.

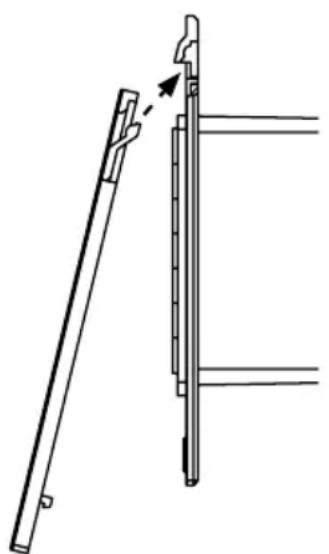

Obr. 4: Montáž čelního panelu
5. Obsluha

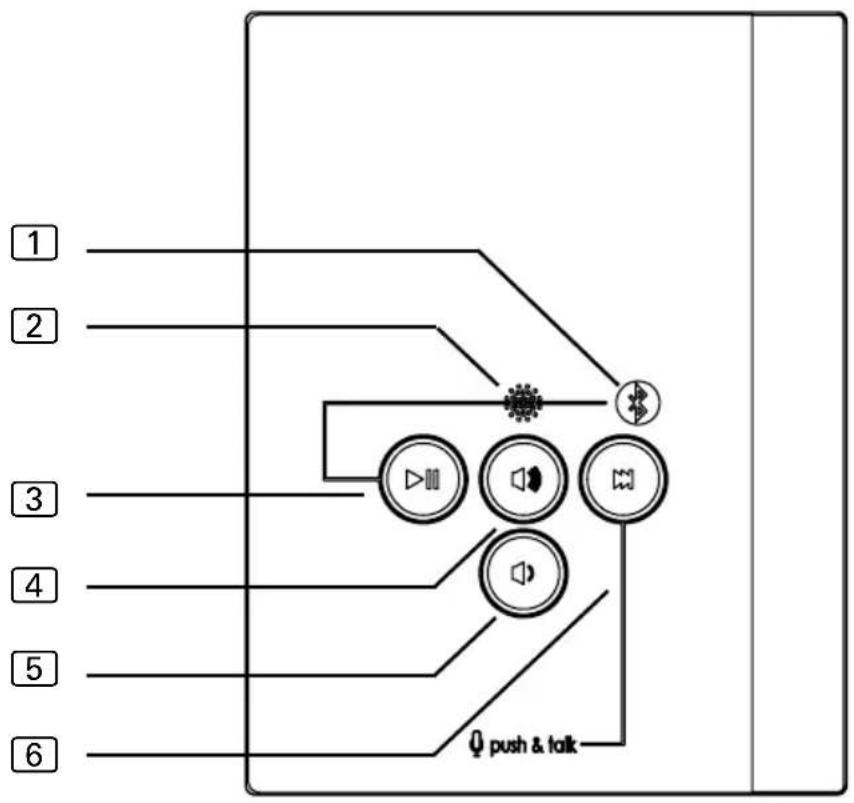

5.1. Ovládací prvek
① Kontrolka LED
② Mikrofon
③ Tlačítko Play/Pause
4 Tlačítko zvýšení hlasitosti
5 Tlačítko snížení hlasitosti
6 Tlačitko Vpřed
5.2. Sestavení prvního spojení (spárování, pairing)

Bezpodmínečně dodržujte také návod k použití zdroje audia (mobilní telefon, tablet atd.).
- Sítový zdroj modulu ProD Bluetooth zapojte do zásuvky (230 V).
▶ Kontrolka LED ① na jednotce ProD Bluetooth bude po dobu zhruba 3 minut blikat střídavě červeně a modře (režim párování).
▶ Poté přejde režim párování jednotky ProD Bluetooth do pohotovostního režimu Standby. Kontrolka LED ① na jednotce ProD Bluetooth bude blikat pomalu modře.
▶ Stisknutím tlačítka Vpřed po dobu 3 sekund vyvoláte opět režim párování.
- Zapněte zdroj audia (mobilní telefon, tablet atd.).
Pokud váš zdroj audia nebude automaticky vyhledávat zařízení Bluetooth v okolí, spustte vyhledávání ručně, např. funkcí „Vyhledat zařízení“ nebo podobně nazvanou funkcí.
- Zapněte funkci Bluetooth zdroje audia.
▶ Většina přístrojů automaticky vyhledává jiná zařízení Bluetooth v okolí a zobrazí je.
▶ Jednotka ProD Bluetooth bude na audio zdroji zobrazena jako „sentio.BT xxx“.
▶ xxx zastupuje identifikační číslo konkrétního zařízení (např. E2D)
- Ze seznamu zařízení vyberte „sentio.BT xxx“, které se zobrazuje na zdroji audia.
▶ Sestaví se první spojení Bluetooth mezi zdrojem audia a jednotkou ProD Bluetooth (= spárování/pairing).
▶ Kontrolka LED 1 na jednotce ProD Bluetooth bude svítit modře.
▶ Jednotka ProD Bluetooth je spojena a provozuschopná.
- Hudbu lze přehrávat pomocí audio přehrávače zdroje audia.
▶ Výstup hudby jde přes reproduktory připojené k jednotce ProD Bluetooth.
5.3. Nastavení hlasitosti
Hlasitost se mění pomocí tlačítek zvýšení/snížení hlasitosti ④, ⑤ na jednotce ProD Bluetooth.
Hlasitost lze na jednotce ProD Bluetooth nastavovat ve čtyřech stupních. Maximální hlasitosti je dosaženo, když po stisknutí tlačítka 4 třikrát zabliká kontrolka 1. Minimální hlasitosti je dosaženo, když po stisknutí tlačítka 5 třikrát zabliká kontrolka 1.

Pokud se vám i nejvyšší stupeň hlasitosti jednotky ProD Bluetooth zdá být příliš potichu, zvyšte hlasitost na zdroji audia. Pokud se vám i nejnižší stupeň hlasitosti jednotky ProD Bluetooth zdá být příliš hlasitý, snižte hlasitost na zdroji audia.
5.4. Pozastavení/pokračování v přehrávání hudby
Chcete-li přehrávání hudby pozastavit nebo poté v něm opět pokračovat, máte následující možnosti:
- Použijte tlačítko Play/Pause 3 na jednotce ProD Bluetooth.
- Použijte tlačítko Play/Pause audio přehrávače na zdroji audia.
5.5. Výběr hudebního titulu
Hudební titul lze vybrat jednou z těchto možností:
- Použijte tlačitko Vpřed 6 na modulu Bluetooth.
- Použijte tlačítka Vpřed/Vzad audio přehrávače na zdroji audia.
5.6. Přerušení spojení
Chcete-li přerušit spojení Bluetooth mezi zdrojem audia (mobilní telefon, tablet atd.) a jednotkou ProD Bluetooth, máte následující možnosti:
• Vypněte funkci Bluetooth zdroje audia.
- Spojení ručně odpojte na zdroji audia. Dodržujte přitom návod k použití zařízení.
5.7. Opětovné sestavení spojení
Spojení Bluetooth mezi zdrojem audia a jednotkou ProD Bluetooth se automaticky opět sestaví, pokud
- se zdroj audia nacházel nějakou dobu mimo dosah modulu Bluetooth.
- funkce Bluetooth zdroje audia byla vypnuta a opět se zapne.
Pokud jste spojení Bluetooth mezi zdrojem audia a jednotkou ProD Bluetooth přerušili manuálně na zdroji audia, je nutné je obnovit rovněž manuálně na zdroji audia (viz část 5.2 na straně 11).
5.8. Změna zdroje audia
Přepnutí na nový (dosud nespárovaný) zdroj audia
Pokud si jednotku ProD Bluetooth přejete spojit s novým zdrojem audia, postupujte takto:
- Přerušte spojení Bluetooth mezi dosavadním zdrojem audia a jednotkou ProD Bluetooth. Dodržujte přitom návod k použití zařízení.
- Podržte stisknuté tlačitko Play/Pause 3 na jednotce ProD Bluetooth po dobu 3 sekund. Kontrolka LED 1 bude blikat střídavě červeně a modře (režim párování).
▶ Jednotka ProD Bluetooth může nyní sestavit první spojení s jiným zdrojem audia (spárování, pairing - viz část 5.2 na straně 11).

V jednom okamžiku je možné mít připojené k jednotce ProD Bluetooth pouze jedno aktivní zařízení.
Přepnutí na již spárovaný zdroj audia
Modul Bluetooth uloží informace o spárování posledních osmi zdrojů audia. Ke spojení modulu Bluetooth s již spárovaným zařízením je proto nutné provést následující kroky:
- Přerušte spojení Bluetooth mezi dosavadním zdrojem audia a jednotkou ProD Bluetooth. Dodržujte přitom návod k použití zařízení.
- Sestavte manuálně spojení Bluetooth mezi novým zdrojem audia a modulem Bluetooth:
- Ze seznamu spárovaných zařízení vyberte „sentio.BT xxx“.

V jednom okamžiku je možné mít připojené k jednotce ProD Bluetooth pouze jedno aktivní zařízení.
5.9. Převzetí volání během přehrávání hudby
Příchozí volání na připojené zařízení bude předáno dál na jednotku ProD Bluetooth a oznámeno pomocí volacího signálu. Chcete-li příchozí volání přijmout, stiskněte krátce tlačítko Vpřed 6. Poté bude přehrávání hudby automaticky přerušeno a po skončení hovoru opět obnoveno.

Bliká-li kontrolka LED fialově, je aktivní mikrofon.
5.10. Použití rozpoznávání řeči
Dodržujte návod k použití zařízení. Vždy podle aktivovaných funkcí je možné tyto vyvolat přes vestavěný mikrofon jednotky ProD Bluetooth (např. zavolat někomu z kontaktů, přijmout příchozí hovor, přehrát následující titul ze seznamu skladeb, nastavit připomenutí, ...).
- Stiskněte tlačítko Vpřed 6 a podržte stisknuté po dobu 3 sekund, abyste aktivovali mikrofon (push to talk).
▶ Kontrolka LED 1 na jednotce ProD Bluetooth začne fialově blikat a za-zvoní signální tón.
6. Údržba a čištění
6.1. Čištění
POZOR:
Poškození přístroje
Přístroj je chráněn proti stříkající vodě, ale přímý kontakt s vodou může přístroj poškodit.
- Přístroj NIKDY neponořujte do vody.
- Přístroj nikdy nepolévejte vodou.
- Přístroj nečistěte za použití příliš vlhkých pomůcek.
- Zadní stranu přístroje V ŽÁDNÉM PŘÍPADĚ nečistěte sami, ale tento úkon svěřte elektrotechnikovi.
-
NIKDY neotevírejte kryt přístroje
-
Namočte utěrku do jemného roztoku čisticího prostředku.
- Utěrku dobře vyždímejte.
- Opatrně otřete přední stranu zařízení.
6.2. Údržba
Jednotka ProD Bluetooth je bezúdržbová.
7. Likvidace

- Obalové materiály zlikvidujte podle směrnic platných pro likvidaci.
-
Stará zařízení obsahují recyklovatelné materiály, ale i škodlivé látky. Stará zařízení proto v žádném případě neodkládejte do odpadu, ale zlikvidujte je podle místních platných předpisů.
-
Řešení problémů
| Chyba Příčina Náprava | ||
| Zdroj audia nelze spárovat. | Zdroj audia se nachází mimo dosah jednotky ProD Bluetooth. | Zmenšete vzdálenost mezi zdrojem audia a jednotkou ProD Bluetooth. |
| Jednotka ProD Bluetooth není v režimu párování. | Podržte stisknuté tlačítko Play/Pause 3 po dobu 3 sekund.► Kontrolka LED 1 na modulu Bluetooth bliká střídavě červeně a modře (režim párování). | |
| Spojení Bluetooth mezi zdrojem audia a jednotkou ProD Bluetooth nelze navázat. | Zdroj audia se nachází mimo dosah jednotky ProD Bluetooth. | Zmenšete vzdálenost mezi zdrojem audia a jednotkou ProD Bluetooth. |
| Jednotka ProD Bluetooth je již spárována s jiným zdrojem audia. | Přerušte spojení s tímto jiným zdrojem audia. | |
| Následující hu-dební titul nebude přehrán. Stisknutí tlačítka „Vpřed“ nefunguje | Jednotka ProD Bluetooth odesílá příkaz zdroji audia, ale ten nemůže příkaz provést | Použijte jiný zdroj audia |
| Mikrofon nelze aktivovat i přes 3sekundové tisknutí tlačítka „Vpřed“ | Jednotka ProD Bluetooth odesílá příkaz zdroji audia, ale ten nemůže příkaz provést | Zkontrolujte nastavení hla-sového ovládání na zdroji audia. |
9. Technické údaje
Okolní podmínky
Teplota skladování: -25 °C až +70 °C
Okolní teplota: 0 °C až +100 °C
Vlhkost vzduchu: max. 99%
nekondenzující
Rozměry
Rozměry: 79 x 103 x 36,6 mm
Rozměry 65 x 70 x 35 mm
Vedení (tepelně odolná min. do 150 °C)
Připojovací a prodlužovací kabel min. 2 x 0,4 mm²
Kabely reproduktorü (max. 3 m): min. 2 x 0,4 mm²
Bluetooth
Verze: 4.0
Dosah do 30 m
Vedení (tepelně odolná min. do 150 °C)
Připojovací a prodlužovací kabel min. 2 x 0,4 mm²
Kabely reproduktorů (max. 3 m): min. 2 x 0,4 mm²
Přípojky
Připojení audia pro dva reproduktory
Přípojka Line Out
Sítový zdroj s adaptérem
Reproduktor
| Impedance | 2 | x | 8 | |
| Sinusový výkon: | 2 x 3 W | |||
| Hodnota P.M.P.O.: | ~ 15 W | |||
| Teplotní odolnost | min. 120 °C |
▶ Doporučuje se použití reproduktorů WC4-BT-SPK nebo WC4-BT-EXC, jinak se může vyskytnout rušivý hluk (šum).
Možné provozní systémy pro zdroj audia
Android od verze 1.5
iPad/iPhone od iOS 3.0
Nokia Symbian
Linux
UPOZORNĚNÍ: Windows 7 NEPODPORUJE úplný rozsah funkcí. Tím není možné nastavit hlasitost pomocí tlačítek zvýšení/snížení hlasitosti na modulu Bluetooth.
