NÁVOD K OBSLUZE WS 8011 TECHNOLINE

[SNOOZE] Tlaèítko 11. Stojánek na stůl

4. [ALARM SET] Tlaèítko 12. Bateriová dvíøka

5. Otvor pro montáz na zed’

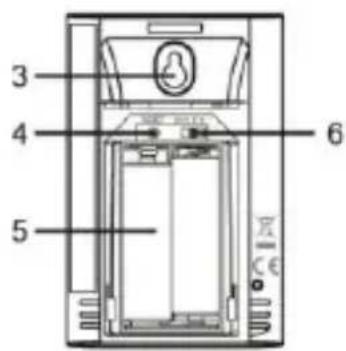

Senzor dálkového ovládání

3. Otvor na zavěšení na stěnu

6. Posuvný přepínač [CHANNEL 1/2/3]

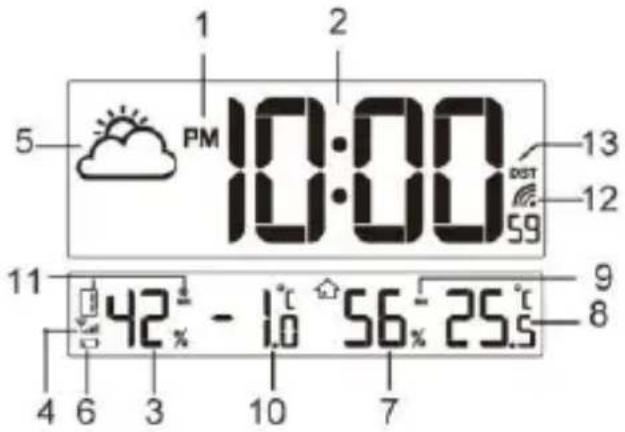

CZCZ 2 DISPLAY (ZOBRAZENÍ) Režim normálního času

10. Venkovní teplota

4. Indikátor signálu senzoru

11. Upozornění na led zapnuto

5. Indikátor předpovědi počasí

12. Indikátor intenzity rádiově řízeného signálu

6. Indikátor nízkého stavu nabíjení senzoru

2. Ikona budíku/budík zap.

3. Indikátor režimu budíku

Sejměte dvířka na baterie na hodinách a senzoru. Do hodin vložte 4 nové baterie AA a 2 baterie do senzoru podle značky polarity „+/-“ na přihrádce na baterie. Znovu zavřete dvířka bateriového prostoru. Jakmile vložíte baterie, zobrazí se úplný segment displeje LCD. Nejdříve stiskněte tlačítko [RESET] hlavní jednotky a poté tlačítko [RESET] přenašeče. Zařízení automaticky přijme signál 433 MHz z testu přenašeče. Po 5 min automaticky přejde zpět k příjmu rádiově řízeného signálu. Hodiny řízené rádiovým signálem automaticky zahájí vyhledávání rádiově řízeného časového signálu přenášeného z Německa (DCF77). Poznámka: V některých případech nemusí být signál přijat ihned kvůli atmosférickým poruchám. Nejlepší příjem signálu je často v noci.CZ 3 SPÁROVÁNÍ HLAVNÍ JEDNOTKY A SENZORU

1. Stisknutím tlačítko [+/CHANNEL] na hlavní jednotce vyberte určitý kanál.

2. Na senzoru přesuňte přepínač kanálů na příslušný kanál. (U dalších senzorů vyberte

jiný kanál). Stiskněte tlačítko [RESET].

3. Stiskněte tlačítko [SENSOR] na hlavní jednotce. Tím zahájíte vyhledávání signálu 433

MHz. PŘÍJEM SIGNÁLU BEZDRÁTOVÉHO SENZORU 433 MHZ Jestliže hlavní jednotka přijme signál bezdrátového senzoru úspěšně, zobrazí se ikona signálu „ “. Jestliže hlavní jednotka signál nepřijme nebo dojde ke ztrátě signálu, zobrazí se ikona „ “. LETNÍ ČAS (DST) Hodiny automaticky posunou čas o jednu hodinu na jaře a zpět o jednu hodinu na podzim. V létě se na hodinách zobrazuje „DST“.

PŘÍJEM RÁDIOVĚ ŘÍZENÉHO SIGNÁLU V těchto rádiově řízených hodinách je zabudován přijímač, který přijímá signál ze stanice DCF. Hodiny proto automaticky nastavují čas, datum a den v týdnu. ● Hodiny automaticky provádějí čtyři pravidelné synchronizační postupy (v 2:00 DOP, 8:00 DOP, 2:00 ODP a 8:00 ODP každý den) s rádiově řízeným signálem, čímž korigují jakékoliv odchylku od přesného času. ● Jakmile se jednotka úspěšně synchronizuje s rádiově řízeným signálem, zobrazí se ikona „“. Každý synchronizační proces trvá 6 až 16 min. ● Chcete-li spustit či zastavit příjem rádiově řízeného signálu ručně, stiskněte tlačítko [RCC]. Poznamka: Intenzita signalu radiov. .izeneho .asu z vysilaci v..e m..e byt ovlivn.na podle geograficke lokace nebo okolnich budov. V.dy hodiny umist.te z dosahu ru.ivych zdroj. jako je televize, po.ita. apod. Vyhn.te se umist.ni hodin na kovovy tali. nebo v jeho blizkosti.

Ukazuje intenzitu signálu ve 4 úrovních. Jestliže symbol vln bliká, hodiny přijímají časový signál. Kvalita signálu může být rozdělena do 4 skupin: Synchronizační proces rádiového řízení Slabý signál Přijatelný signál Vynikající signál

NASTAVENÍ ČASU V režimu normálního času stiskněte a přidržte tlačítko [TIME SET] po dobu 3 s, než se rozbliká indikátor 12/24 hod. Stisknutím tlačítka [+/CHANNEL]/[-/MEM] nastavíte formát hodin 12/24. Znovu stisknete tlačítko [TIME SET], až se zobrazí číslice hodin. Stisknutím tlačítka[+/CHANNEL]/[-/MEM] upravte hodnotu. Zopakováním výše uvedených operací nastavte čas v tomto pořadí: 12/24hod>Hod>Min>Sekunda>Časové pásmo +/-23CZ 4 Stisknutím tlačítka [TIME SET] uložíte nastavení a vrátíte se do režimu normálního času. Jinak hodiny automaticky opustí režim nastavení po 1 minutě bez stisku tlačítka. Poznámka: Při nastavení sekundy stiskněte tlačítko [+/CHANNEL]/[-/MEM]. Tím nastavíte hodnotu na 00.

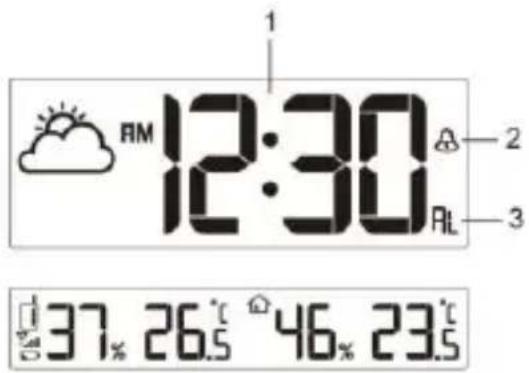

V režimu normálního času stiskněte tlačítko [ALARM SET]. Tím vstoupíte do režimu nastavení času budíku. Stiskněte a přidržte tlačítko [ALARM SET] po dobu 3 s, než zabliká číslice hodin. Stisknutím tlačítka [+/CHANNEL]/[-/MEM] nastavte příslušnou hodnotu. Opětovným stiskem tlačítka [ALARM SET] pokračujte k nastavení minut. Stisknutím tlačítka [+/CHANNEL]/[-/MEM] nastavte příslušnou hodnotu. Stisknutím tlačítka [ALARM SET] uložíte nastavení a vrátíte se do režimu normálního času. Jinak hodiny automaticky opustí režim nastavení po 1 minutě bez stisku tlačítka. Poznámka: Po stisknutí tlačítka [+/CHANNEL]/[-/MEM] se automaticky zapne funkce budíku (zobrazí se ikona „ “).

POUŽÍVÁNÍ BUDÍKU A FUNKCE SNOOZE ● V režimu normálního času stiskněte funkci [ALARM SET]. Tím přejdete do režimu času budíku. Opětovným stiskem tlačítka [ALARM SET] zapnete (zobrazí se ikona „“) nebo vypnete funkci budíku. Je-li budík zapnutý, budík pípá v čase budíku. Pípání budíku lze zastavit takto: ● Automatické zastavení, není-li během pípání budíku stisknuto žádné tlačítko. Pípání budíku trvá po dobu 2 min. ● Stiskem tlačítka [SNOOZE] zastavíte aktuální budík a přejdete do režimu snooze. Ikona budíku bude trvale blikat. Alarm zazní znovu za 5 minut. Režim snooze lze provozovat nepřetržitě po 24 hod. ● Stisknutím tlačítka [ALARM SET] vypnete funkci budíku.

Posuňte přepínač [°C/°F] na hlavní jednotce na hodnotu <°C> nebo <°F>. Zobrazení vnější teploty a vlhkosti Výchozí zobrazený kanál je kanál 1.

1. V normálním režimu stiskněte opakovaně tlačítko [+/CHANNEL]. Tím zobrazíte hodnoty

2. Stiskněte a přidržte tlačítko [+/CHANNEL] po dobu 2 s. Tím přejdete k automatické

změně kanálu. Kanály se budou automaticky měnit každé 4 sekundy.

3. Stisknutím tlačítka [+/CHANNEL] se vrátíte do normálního režimu.

1. Po přiřazení kanálu k určitému senzoru můžete kanál změnit pouze vyjmutím baterií nebo

resetováním jednotky.CZ 5

2. Pokud nedojde k přijmu signálu, nebo dojde k rušení signálu, tak se na LCD objeví, „---“.

3. Přemístěte hlavní jednotku a senzor do jiných pozic a ujistěte se, že přenos probíhá v

účinné vzdálenosti cca 30 m.

4. Vyzkoušejte, kde multifunkční hlavní jednotka přijímá signály nejlépe.

ZOBRAZENÍ MAXIMÁLNÍCH A MINIMÁLNÍCH ZÁZNAMŮ

1. Stisknutím tlačítka [-/MEM] zkontrolujte záznamy o maximální a minimální vnitřní a

venkovní teplotě a vlhkosti.

2. Při zobrazení záznamů o max. a min hodnotách stiskněte a přidržte tlačítko [-/MEM] po

dobu 3 s. Tím vymažete záznamy o max. a min. hodnotách. Poznámka:

1. Zaznamenaná hodnota bude aktualizována novou vyšší nebo nižší hodnotou.

2. Jakmile opět vložíte baterie do hlavní jednotky, veškeré hodnoty budou nastaveny na

Tato hlavní jednotka obsahuje integrovaný citlivý tlakový senzor, pomocí něhož je předpovídáno počasí na dalších 12 až 24 hodin.

Jasno Mírně zataženo Oblačno Déšť

1. Přesnost celkové předpovědi počasí založené na tlaku je cca. 70% to 75%.

2. Předpověď počasí je zamýšlena na dalších 12 až 24 hod, nemusí nutně odrážet aktuální

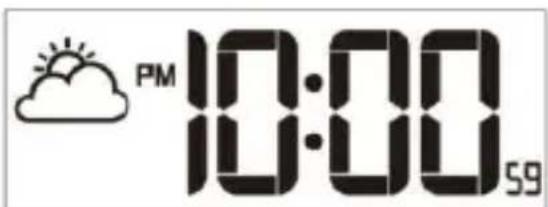

Bude-li venkovní teplota mezi -2 °C a 3 °C (28 °F až 37 °F), zobrazí se na displeji LCD ikona výstrahy na led a bude neustále blikat. Ikona zmizí, jakmile teplota opustí toto rozmezí.

Jakmile se displej LCD ztlumí, vyměňte najednou 4 baterie AA. Jakmile se na venkovním okně na indikátoru nízkého nabití baterií zobrazí „ “, vyměňte najednou 2 baterie AA v senzoru. Poznámka: Nejsou-li hodiny po dlouhou dobu používány, vyjměte baterie.CZ 6 SPECIFIKACE Rádiově řízený signál: DCF77 vysílací frekvence RC: 433 MHz RF dosah přenosu: Maximálně 50 metrů Číslo vzdáleného senzoru: Až 3 jednotky Cyklus snímání teploty: Cca 60~64 s

Vnitřní teplota Rozsah displeje: -40° C až +70 °C (-40° F až 158 °F) Funkční rozsah: 0 °C až +45 °C (32 °F až 113 °F) Přesnost -20 °C ~ 0 °C +/- 2 °C (+/- 4,0 °F)

Funkční rozsah: 20% ~ 90%

71% ~ 90% +/- 8% RH @ 25 °C Venkovní teplota Rozsah displeje: -40 °C až +70 °C (-40 °F až 158 °F) Funkční rozsah: -20 °C ~ +60 °C (- 4 °F ~ 140 °F) Přesnost -20 °C ~ 0 °C +/- 2 °C (+/- 4,0 °F)

Funkční rozsah: 20% ~ 90%

Napájení Hlavní jednotka: 4 x baterie velikosti AA, 1,5 V Dálkový senzor: 2 baterie AA 1,5 V

Rozměr Hlavní jednotka: 430 x 288 x 33 mm Dálkový senzor: 65 x 100 x 35 mm
