BEDIENUNGSANLEITUNG WS 8011 TECHNOLINE

Funkuhr mit Temperatur und Luftfeuchtigkeit

DE

Produktübersicht

1. LED Indikator
2. LCD
3. Aufhängeöse
4. [RESET] Taste
5. Batteriefach
6. [CHANNEL 1/2/3] Schiebeschalter

1. AM/PM (12h Format)
2. Zeit
3. Außenluftfeuchtigkeit
4. Sensorsignal Indikator
5. Wettervorhersage
6. Batterieendanzeige Außensor

7. Innenluftfeuchtigkeit

8. Innentemperatur

9. MAX/MIN Indikator
10. Außentemperatur
11. Frostalarm
12. Signalstärkeanzeige

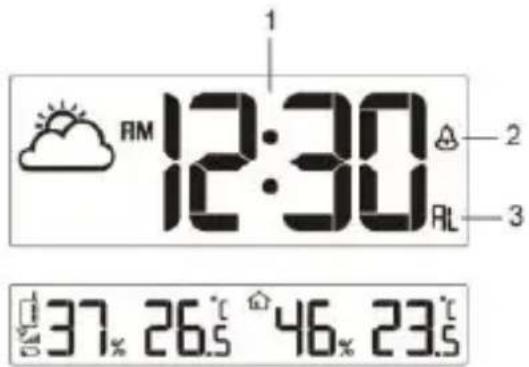

Alarmzeit Modus

1. Alarmzeit
2. Alarm Symbol/Alarm an
3. Alarmmodus Indikator

1 RM 12:30 2 RL 3 37% 26.5° 46% 23.5°

Inbetriebnahme

• Öffnen Sie das Batteriefach.
• Legen Sie 4 AA Batterien in die Uhr und 2 in den Außensensor unter Beachtung der richtigen Polarität “+/-” in das Batteriefach ein.
• Schließen Sie das Batteriefach.
• Sobald die Batterien eingesetzt sind, leuchtet das komplette LCD auf.
• Drücken Sie zuerst die [RESET] Taste auf der Uhr und anschließend die [RESET] Taste auf dem Außensensor.
• Es wird automatisch das 433 MHz Signal vom Außensensor innerhalb von 8 Sekunden empfangen.
• Nach 5 Minuten beginnt der Funkempfang automatisch.
  • Die Uhr beginnt automatisch mit dem Suchlauf des Funkuhrsignals.

Hinweis: In einigen Fällen können Sie das Signal, aufgrund von atmosphärischen Störungen, nicht sofort empfangen. Die beste Empfangszeit ist in der Nacht.

Verbinden von Uhr und Außensensor

1. Drücken Sie die [+CHANNEL] Taste auf der Uhr um einen Kanal zu wählen.
2. Bewegen Sie den Schieberegler am Sensor auf den dazugehörigen Kanal. (Für unterschiedliche Sensoren, wählen Sie unterschiedliche Kanäle). Drücken Sie die [ RESET ] Taste am Sender.
3. Drücken Sie [SENSOR] auf der Uhr, um die Suche nach dem 433 MHz Signal zu starten.

433 MHz Funkempfang

Wenn die Uhr das Signal erfolgreich empfängt, erscheint folgendes Symbol “ ”. Wenn der Empfang scheitert oder nicht möglich ist, erscheint folgendes Symbol “ ”

Sommerzeit (DST)

Die Uhr stellt im Frühjahr die Zeit um eine Stunde vor und im Herbst eine Stunde zurück. Ihre Das "DST"-Symbol wird während der Sommerzeit angezeigt.

Empfang vom Funksignal

Diese Uhr hat einen eingebauten Empfänger der das Signal der DCF Station empfängt. Dadurch werden die Uhrzeit, das Datum und der Wochentag automatisch eingestellt.

• Die Uhr synchronisiert sich täglich 4-mal (um 2:00 AM, 8:00 AM, 2:00 PM und 8:00 PM täglich) um Abweichungen zu korrigieren.
• Sobald die Uhr sich erfolgreich synchronisiert hat erscheint das “☐” Symbol. Jede Synchronisation dauert zwischen 6 – 16 Minuten.
• Um die Signalsuche manuell zu starten, drücken Sie die [ RCC ] Taste oder halten Sie diese für 3 Sekunden gedrückt, um die Signalsuche zu stoppen.

Hinweis: • Die Stärke des Funksignals kann je nach geographischer Lage oder dem Gebäude variieren.

- Stellen Sie das Gerät weit entfernt von Störquellen wie zB Fernseher, Computer usw.

- Stellen Sie das Gerät nicht auf oder neben Metallplatten.

Empfangssignalanzeige

Die Signalanzeige zeigt die Signalstärke in 4 Stufen an. Wellensegment blinken bedeutet, dass das Signal empfangen wird. Die Signalqualität kann in 4 Typen unterschieden werden:

• Funksignalsuche
  Schwache Signalqualität
  Akzeptable Signalqualität
  Hervorragende Signalqualität

Einstellen von Uhrzeit

• Im normalen Zeitmodus, drücken und halten Sie die [TIME SET] Taste für 3 Sekunden bis 12/24 Std blinkt.
• Drücken Sie die [+CHANNEL] / [-/MEM] Taste um zwischen dem 12/24 Stundenformat auszuwählen.
• Drücken Sie die [ TIME SET ] Taste erneut bis die Stundenanzeige blinkt und drücken Sie die [+CHANNEL] / [-/MEM] Taste um den Wert zu ändern.
• Wiederholen Sie die Schritte um Zeit in folgender Reihenfolge zu ändern:

12/24Hr>Stunde>Minute>Sekunde>+/-23 Zeitzone

- Drücken Sie die [TIME SET] Taste um die Einstellung zu speichern und zum normalen Modus zurückzukehren. Drücken Sie keine Taste und die Uhr wird automatisch nach 1 Minute die Einstellung beenden.

Hinweis: ● Wenn Sie die Sekunden einstellen, drücken Sie die [+/CHANNEL] / [-/MEM] Taste um die Sekunden auf 00 zu stellen.

Einstellen der Weckzeit

• Im normalen Zeitmodus, drücken Sie die [ ALARM SET ] Taste um in die Alarmeinstellung zu gelangen.
  Drücken und halten Sie die [ ALARM SET ] Taste für etwa 3 Sekunden bis die Stundenanzeige blinkt
• Drücken Sie die [+/CHANNEL] / [-/MEM] Taste um die Stunde einzustellen.
• Drücken Sie die [ ALARM SET ] Taste noch einmal um zur Minuteneinstellung zu gelangen.
  Drücken Sie die [+CHANNEL] / [-/MEM] Taste um die Minute einzustellen.
• Drücken Sie die [ ALARM SET ] Taste um die Einstellung zu speichern und zum normalen Modus zurückzukehren. Drücken Sie keine Taste und die Uhr wird automatisch nach 1 Minute die Einstellung beenden.

Hinweis: Nach dem Drücken der [+CHANNEL] / [-/MEM] Taste, ist der Weckalarm automatisch eingeschaltet (Symbol “” erscheint auf dem Display).

Verwendung von Alarm und Schlummerzeit

• Im normalen Zeitmodus, drücken Sie die [ ALARM SET ] Taste um in den Alarmzeit-Modus zu gelangen.
  Drücken Sie die [ ALARM SET ] Taste noch einmal um den Alarm ein- oder auszuschalten (Symbol “” erscheint auf dem Display bei eingeschaltetem Alarm).
  Wenn der Alarm eingeschaltet ist, ertönt zur eingestellten Uhrzeit ein Signalton.
  Der Signalton kann wie folgt beendet werden:
• Der Alarm endet nach 2 Minuten automatisch, wenn keine Taste gedrückt wird während der Alarm ertönt.
• Drücken Sie die [ SNOOZE ] Taste um den Alarmton auszuschalten und den Schlummermodus zu aktivieren. Das Alarmsymbol blinkt während der Schlummerfunktion. Der Alarm ertönt nach 5 Minuten erneut. Die Schlummerfunktion kann durchgängig 24 Stunden lang verwendet werden.
• Drücken Sie die [ ALARM SET ] Taste um den Alarm auszuschalten.

Temperatur- und Luftfeuchtigkeitsanzeige

Schieben Sie den [°C/°F] Schalter auf der Uhr um die Temperatureinheit auszuwählen <°C> oder <°F>.

Ablesen der Außentemperatur und -luftfeuchtigkeit

Der voreingestellte Kanal ist 1.

1. Im normalen Zeitmodus drücken Sie die [+CHANNEL] Taste mehrmals, um die unterschiedlichen Kanäle anzuzeigen.
2. Drücken und halten Sie die [ +/CHANNEL ] Taste für 2 Sekunden um das automatische Wechseln der Kanäle anzuschalten. Der Kanal wird dann automatisch alle 4 Sekunden gewechselt.
3. Drücken Sie die [+CHANNEL] Taste erneut um zum normalen Modus zu wechseln.

Hinweis: 1. Sobald dem Kanal ein Sensor zugewiesen wurde, ist es nur möglich diesen zu wechseln wenn die Batterien entnommen werden oder durch Drücken der

Resettaste.

1. Kann kein Signal empfangen werden, wird auf dem Display “---” angezeigt.
2. Platzieren Sie die Uhr und Außensor und gehen Sie sicher, dass die Reichweite von etwa 30m nicht überschritten wird.
3. Testen Sie ob der Funkempfang am ausgewählten Standort möglich ist.

Ansicht der Minimum und Maximumwerte

1. Drücken Sie die [-/ MEM] Taste um die Maximum und Minimum Außen- & Innentemperatur und -luftfeuchtigkeit anzeigen zu lassen.
2. Während der Ansicht der Minimum und Maximumwerte, drücken und halten Sie die [-/ MEM] Taste für 3 Sekunden um die gesicherten Werte zurückzusetzen.

Wettervorhersage

Dieses Gerät hat einen eingebauten Luftdrucksensor um eine Vorhersage für die nächsten 12 bis 24 Stunden treffen zu können.

Sonnig

Teilweise bewölkt

Bewölkt

Regen

Hinweis: 1. Die Genauigkeit dieser Vorhersage liegt bei etwa 70 – 75%.

1. Die Vorhersage gilt für die nächsten 12 bis 24 Stunden und muss nicht die aktuelle Wetterlage wiederspiegeln.

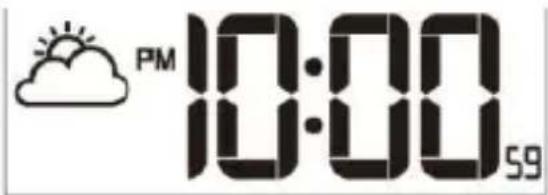

Frostalarm

Wenn die Außentemperaur auf -2°C bis 3°C (28°F bis 37°F), fällt, erscheint das Frostsymbol auf dem Display und blinkt kontinuierlich. Ist die Temperatur wieder außerhalb dieses Bereichs, verschwindet auch das Symbol.

PM 10:00 59

37% -2.0 °C 46.% 23.5

Batteriewechsel

Wenn das LCD schwacher wird, legen Sie 4 neue AA Batterien in die Uhr ein; wenn die Batterieendanzeige “☐” im Senderdisplay erscheint, legen Sie 2 neue AA Batterien in den Außensor.

Technische Daten

Funksignal : DCF77

RF Übertragungsfrequenz: 433MHz

RF Übertragungsreichweite: Maximal 50m

Anschließbare Sensoren: Bis zu 3 Außensensoren

Temperaturerfassung : Alle 60\~64 Sekunden

Innentemperatur

Anzeigebreich: -40^ +70^ (-40^ 158^)

Arbeitsbereich: 0^ +45^ ( 32^ 113^ )

Genauigkeit -20°C \~ 0°C +/- 2°C (+/- 4.0°F)

$$ 0 ^ {\circ} \mathrm{C} \sim 4 0 ^ {\circ} \mathrm{C} + / - 1 ^ {\circ} \mathrm{C} (+ / - 2. 0 ^ {\circ} \mathrm{F}) $$

$$ 4 0 ^ {\circ} \mathrm{C} \sim 6 0 ^ {\circ} \mathrm{C} + / - 2 ^ {\circ} \mathrm{C} (+ / - 4. 0 ^ {\circ} \mathrm{F}) $$

Innenluftfeuchtigkeit

Anzeigebereich: 1% \~ 99%

Arbeitsbereich: 20% \~ 90%

Auflösung: 1%

Genauigkeit: 20% \~ 39% +/- 8% RH @ 25°C

$$ 40\% \sim 70 \% + / - 5 \% \text { RH } @ 25^{\circ}\text { C } $$

$$ 71\% \sim 90\% + / - 8 \% \text { RH } @ 25^{\circ}\text{C} $$

Außentemperatur

Anzeigebreich: -40^ +70^ ( -40^ 158^ )

Arbeitsbereich: -20^ +60^ ( -4^ 140^ )

Genauigkeit -20^ 0^ +/- 2^ (+/- 4.0^)

$$ 0 ^ {\circ} \mathrm{C} \sim 4 0 ^ {\circ} \mathrm{C} + / - 1 ^ {\circ} \mathrm{C} (+ / - 2. 0 ^ {\circ} \mathrm{F}) $$

$$ 4 0 ^ {\circ} \mathrm{C} \sim 6 0 ^ {\circ} \mathrm{C} + / - 2 ^ {\circ} \mathrm{C} (+ / - 4. 0 ^ {\circ} \mathrm{F}) $$

Außenluftfeuchtigkeit

Anzeigebereich: 1% \~ 99%

Arbeitsbereich: 20% \~ 90%

Auflösung: 1%

Genauigkeit: 20% \~ 39% +/- 8% RH @ 25°C

$$ 40 \% \sim 70 \% + / - 5 \% \text { RH } @ 25 ^ {\circ} \text { C } $$

$$ 71 \% \sim 90 \% + / - 8 \% \mathrm{RH} @ 25 ^ {\circ} \mathrm{C} $$

Stromversorgung

Uhr: 4 x AA 1.5V Batterien

Außensor: 2 x AA 1.5V Batterien

Abmaße

Uhr: 430 x 288 x 33 mm

Außensor: 65 x 100 x 35 mm

Vorsichtsmaßnahmen

• Dieses Gerät ist ausschließlich für den Gebrauch in Innenräumen gedacht.
• Setzen Sie das Gerät nicht extremer Gewalteinwirkung oder Stößen aus.
• Setzen Sie das Gerät nicht hohen Temperaturen, direktem Sonnenlicht, Staub und Feuchtigkeit aus.
  ● Tauchen Sie das Gerät nicht in Wasser.
• Vermeiden Sie den Kontakt mit ätzenden Materialien.
• Werfen Sie das Gerät nicht ins Feuer. Es könnte explodieren.
• Öffnen Sie nicht das Gehäuse und manipulieren Sie nicht bauliche Bestandteile des Geräts.

Batterie-Sicherheitshinweise

• Verwenden Sie nur Knopfzellen, keine wiederaufladbaren Batterien.
• Legen Sie die Batterien unter Beachtung der Polarität (+/-) richtig ein.
• Ersetzen Sie stets einen vollständigen Batteriesatz.
  ● Mischen Sie niemals alte und neue Batterien.
• Entfernen Sie erschöpfte Batterien sofort.
• Entfernen Sie die Batterien bei Nichtnutzung.
• Laden Sie die Batterien nicht auf und werfen Sie sie nicht ins Feuer. Sie könnten explodieren.
• Bewahren Sie die Batterien nicht in der Nähe von Metallobjekten auf, da ein Kontakt einen Kurzschluss verursachen kann.
• Setzen Sie Batterien keinen hohen Temperaturen, extremer Feuchtigkeit oder direktem Sonnenlicht aus.

- Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Verschlucken der Batterien kann zum Ersticken führen.

Hinweispflicht nach dem Batteriegesetz

Altbatterien gehören nicht in den Hausmüll. Wenn Batterien in die Umwelt gelangen, können diese Umwelt- und Gesundheitsschäden zur Folge haben. Sie können gebrauchte Batterien unentgeltlich bei ihrem Händler und Sammelstellen zurückgeben. Sie sind als Verbraucher zur Rückgabe von Altbatterien gesetzlich verpflichtet!

Hinweispflicht nach dem Elektronikgerätegesetz

Laut Elektro- und Elektronikgerätegesetz (ElektroG) gehört Elektroschrott nicht in den Hausmüll, sondern ist zu recyclen oder umweltfreundlich zu entsorgen. Entsorgen Sie ihr Gerät in einen Recycling Container oder an eine lokale Abfallsammelstelle.

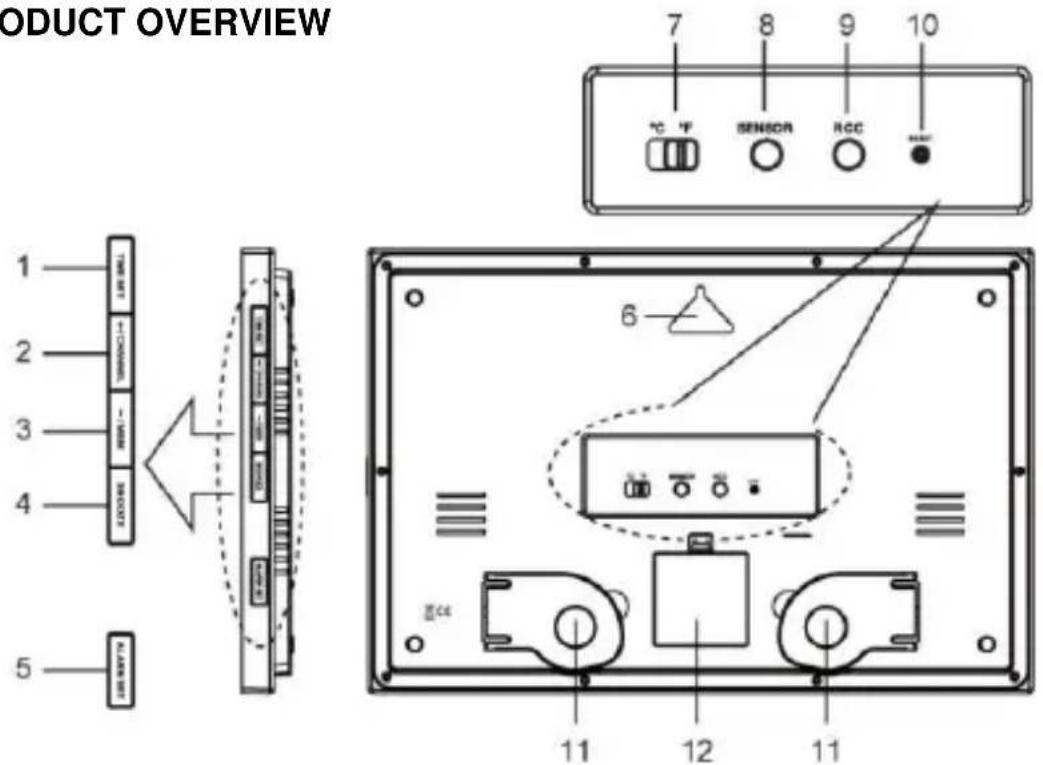

PRODUCT OVERVIEW
