NÁVOD K OBSLUZE IAN 314687 Livarno Lux

Pokyny pro obsluhu a bezpečnostní pokyny

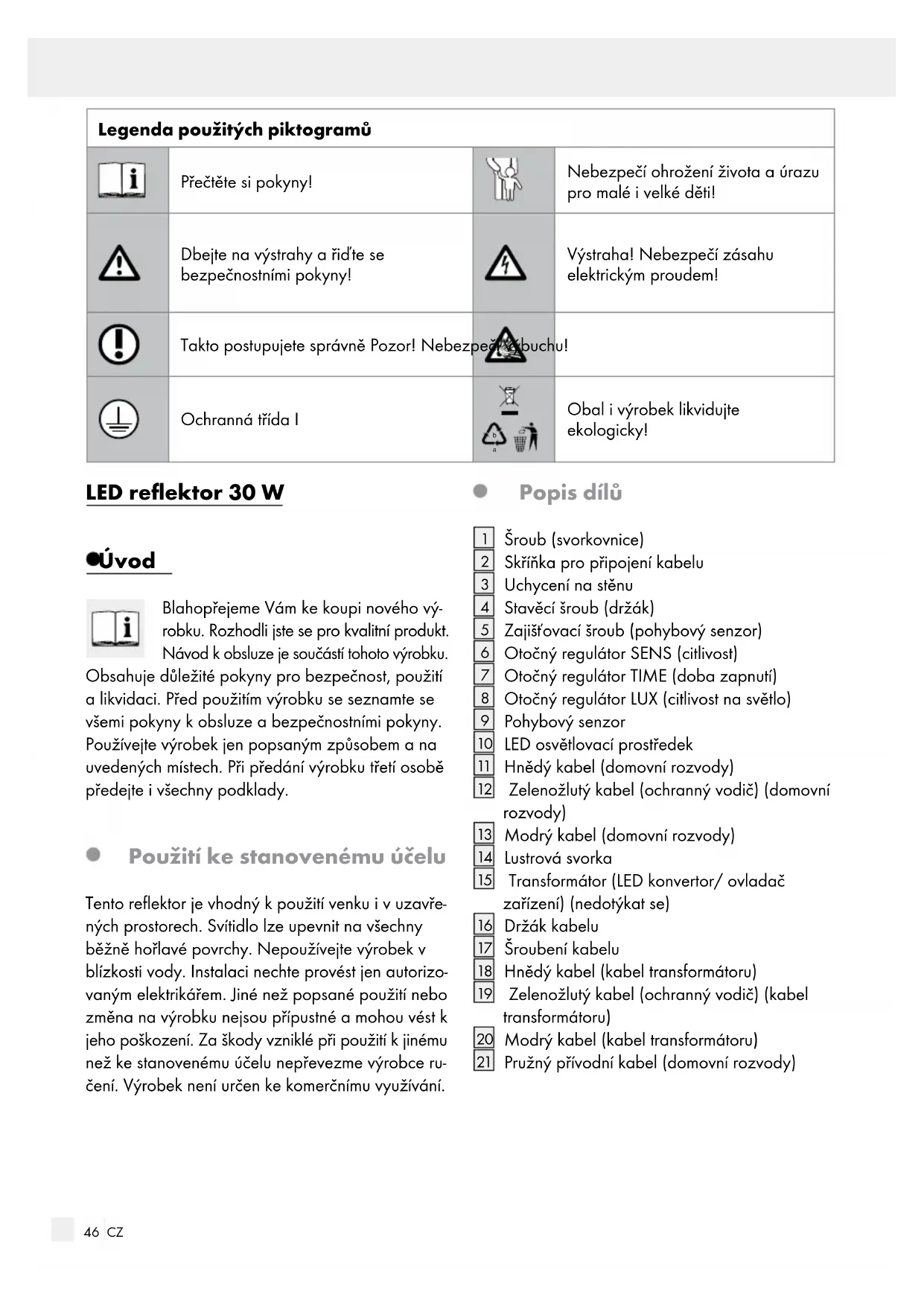

Obal i výrobek likvidujte ekologicky! LED reflektor 30 W Úvod Blahopřejeme Vám ke koupi nového vý- robku. Rozhodli jste se pro kvalitní produkt. Návod kobsluze je součástí tohoto výrobku. Obsahuje důležité pokyny pro bezpečnost, použití a likvidaci. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnostními pokyny. Používejte výrobek jen popsaným způsobem a na uvedených místech. Při předání výrobku třetí osobě předejte i všechny podklady. Použití ke stanovenému účelu Tento reflektor je vhodný k použití venku i v uzavře- ných prostorech. Svítidlo lze upevnit na všechny běžně hořlavé povrchy. Nepoužívejte výrobek v blízkosti vody. Instalaci nechte provést jen autorizo- vaným elektrikářem. Jiné než popsané použití nebo změna na výrobku nejsou přípustné a mohou vést k jeho poškození. Za škody vzniklé při použití k jinému než ke stanovenému účelu nepřevezme výrobce ru- čení. Výrobek není určen ke komerčnímu využívání. Popis dílů

Skříňka pro připojení kabelu

Stavěcí šroub (držák)

Zajišťovací šroub (pohybový senzor)

Otočný regulátor LUX (citlivost na světlo)

LED osvětlovací prostředek

Hnědý kabel (domovní rozvody)

Zelenožlutý kabel (ochranný vodič) (domovní rozvody)

Modrý kabel (domovní rozvody)

Transformátor (LED konvertor/ ovladač zařízení) (nedotýkat se)

Hnědý kabel (kabel transformátoru)

Zelenožlutý kabel (ochranný vodič) (kabel transformátoru)

Modrý kabel (kabel transformátoru)

Pružný přívodní kabel (domovní rozvody)47 CZ Technické údaje Jmenovité napětí: 100–240 V∼, 50 / 60 Hz Jmenovitý výkon: cca 30 W Účiník: > 0,9 Ochranná třída: I / Druh ochrany: IP 44 (chráněno proti stříkací vodě) Úhel dosahu: cca 180 ° Světelný tok: cca 2200 Lumen Barevná teplota: cca 5000 K Spínací cykly: cca 30000 Velká osvětlená plocha: 0,045 m

Rozměry: 22,4 x 25,3 x 11,5 cm Váha: 1460 g Model č.: LSL 32 A2 Obsah dodávky 1 LED reflektor 2 šrouby ST8 (pro montáž na stěnu) 2 podložky (16 x 8,4 x 1,6 mm) 2 hmoždinky (pro připevnění na stěnu) 1 návod kobsluze Bezpečnostní pokyny Při škodách způsobených nedodržením tohoto ná- vodu k obsluze zaniká záruka! Za následné škody se neručí! Za věcné nebo osobní škody, způsobené neodborným zacházením nebo nerespektováním bezpečnostních pokynů, se neručí!

NEBEZPEČÍ OHROŽENÍ ŽIVOTA

A ÚRAZU PRO MALÉ DĚTI A DĚTI! Nenechávejte děti nikdy sa- motné s obalovým materiálem. Hrozí jim nebez- pečí udušení. Děti nebezpečí často podceňují. Výrobek vždy chraňte před dětmi. Tento přístroj mohou používat děti starší než 8 let, osoby se sníženými fyzickými, senzorickými nebo duševními schopnosti nebo s nedostatečnými zkušenostmi a znalostmi o používání přístroje jen tehdy, jestliže byly poučeny o jeho bezpečn

používání a porozuměly možným ohrožením. Děti si nesmí s přístrojem hrát. Děti nesmějí bez dohledu provádět čištění ani uživatelskou údržbu. NEBEZPEČÍ OHROŽENÍ ŽIVOTA! Během montáže držte děti mimo pracoviště. Součástí dodávky je velký počet šroubů a jiných drobných dílů. Tyto předměty mohou být v případě spolk- nutí nebo vdechnutí životu nebezpečné. NEBEZPEČÍ VÝBUCHU! Nepou- žívejte výrobek ve výbušném prost ředí, např. kde se nacházejí hořlavé vý- pary, plyny nebo prachy. Nevystavujte reflektor přímému slunečnímu zá- ření, dešti, sněhu nebo ledu. V opačném případ

může dojít k poškozením výrobku. Reflektor je možné montovat na všech normálně hořlavých plochách. Svítidlo není určeno ktrvalému provozu. Zabraňte ohrožení života v důsledku zásahu elektrickým proudem Elektrickou instalaci nechte provádět jen vyuče- ného elektrikáře nebo osobu s odpovídajícími zkušenostmi. Nepoužívejte reflektor pokud jste zjistili že je poškozený. Při poškozeních, opravách nebo jiných problé- mech souvisejících s výrobkem se obraťte na servis nebo odborníka. Nikdy neotvírejte žádný z elektrických provoz- ních prostředků ani do nich nestrkejte jakékoli předměty. Takové zásahy znamenají nebezpečí ohrožení života elektrickým proudem. Před montáží odstraňte pojistku nebo vypněte jistič v pojiskové skříni (poloha 0). Před montáží se přesvědčte, jestli se shoduje na- pětí elektrického proudu, které máte k dispozici,

napětím potřebným pro reflektor (100–240V∼). Zajistěte, aby se při montáži nepoškodily žádné vodiče.48 CZ Vyvarujte se nebezpečí požáru a poranění NEBEZPEČÍ ZRANĚNÍ! Zkontrolujte ihned po vybalení osvětlovací prostředek a čelní sklo, jestli nejsou poškozené. Nemontujte reflektor s vadným osvětlovacím prostředkem nebo vadný čelním sklem. Vtakovém případě se obraťte na servis se žádostí o náhradu.

NEBEZPEČÍ ZÁSAHU ELEKTRICKÝM

PROUDEM! NEBEZPEČÍ VĚCNÉ ŠKODY! NEBEZPEČÍ ZRANĚNÍ! Ujistěte se, že nena- razíte na vodiče proudu, plynové či vodovodní potrubí, vrtáte-li do stěny. Před vrtáním do stěny případně proveďte kontrolu detektorem vedení.

NEBEZPEČÍ POŽÁRU! Světlo montujte v odstupu nejméně 1 m od ozařovaných materiálů. Nadměrný vývin tepla může vést ke vzniku požáru.

Před dalším používáním se musí prasklé sklo vyměnit. Svíticí prostředky nelze vyměnit. Nedívejte se přímo do zdroje světla (osvětlovací prostředek LED, atd.). Než se reflektoru znovu dotknete musí být vy- pnutý a 15 minut vychlazený. Tak postupujete správně Montáž nejdříve pečlivě připravte a udělejte si na ní čas. Připravte si předtím přehledně všechny jednotlivé díly a navíc potřebné nástroje nebo materiál. Buďte vždy pozorní! Dbejte vždy na to, co dě- láte, a postupujte s rozumem. Nikdy nemontujte svítidlo, nejste-li koncentrovaní nebo necítíte-li se dobře. Příprava Potřebné nářadí Uvedené nářadí a materiály nejsou součástí dodá vky. Jedná se zde o nezávazné údaje a orientační hodnoty. Vlastnosti materiálu jsou závislé na indivi- duálních podmínkách v místě. - Tužka / nástroj k označení - Zkoušečka napětí - Šroubovák - Vrtačka - Vrták - Šrouby pro montáž na stěnu - Hmoždinky - Kleště štípačky - Žebřík - Vodováha Před instalací Důležité: Připojení na elektrický rozvod musí provést vyučený elektrikář nebo osoba zaškolená pro práce na elektrických rozvodech. Tato osoba musí být seznámena svlastnostmi svítidla a spředpisy pro připojení. Před instalací se nejdříve seznamte se světlem, pokyny a obrázky v tomto návodu. Před instalací zajistěte, aby byl přívod elektric- kého proudu k reflektoru bez napětí. Za tímto účelem vyjměte pojistku nebo vypněte jistič vpojistkové skříni (poloha0). Zkontrolujte beznapěťový stav zkoušečkou. Při výběru místa k montáži dbejte na následující: Zajistěte, aby byl osvětlený požadovaný prostor. LED reflektor můžete nasměrovat svisle. Zajistěte, aby měl pohybový senzor

dosah do požadovaného prostoru. Zajistěte, aby nebyl pohybový senzor

rušen jiným zdrojem světla, jako např. pouličním osvět- lením nebo osvětlením dvora. Montáž Montáž na stěnu (obr. C) Před montáží odstraňte pojistku nebo vypněte jistič v pojiskové skříni (poloha 0). Přidržte nástěnný držák

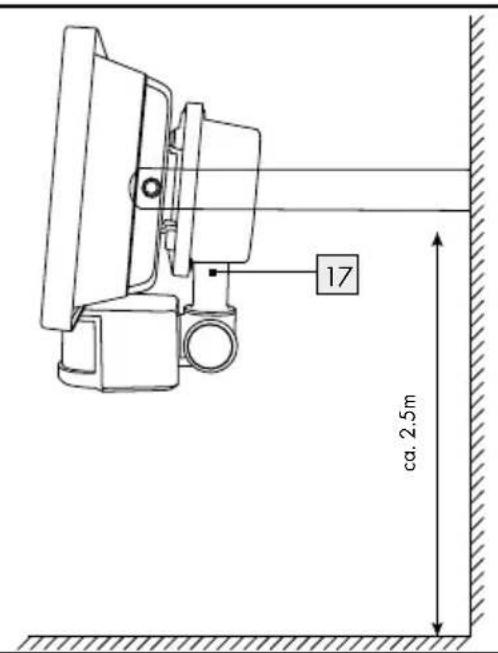

na vyhlédnutém místě na stěně a vyznačte si pomocí jeho otvorů49 CZ místa pro vrtání do stěny. Používejte přitom po- případě vodováhu. Upozornění: Montujte světlo ve výšce cca 2,5 m, aby byla zajištěna úplná funkce pohy- bového senzoru. POZOR! NEBEZPEČÍ ZRANĚNÍ! Použijte ktomu návod k obsluze vaší vrtačky. Vyvrtejte otvory (ø 12 mm). Dbejte, abyste ne- poškodili vodiče přívodu elektrického proudu. Nastrčte do vyvrtaných otvorů hmoždinky. Nasuňte podložky na šrouby (ST8). Přišroubujte těmito šrouby držák

na stěnu. Poznámka: Při umístění výše než 3 m použijte ještě jeden šroub do plechu s podložkou (není v obsahu dodávky). Po montáži zkontrolujte pevnost připevnění držáku

Otevřete svorkovnici

odšroubováním čtyř šroubů

Protáhněte pružný přívodní kabel

) skrz přišroubování kabelu

a do připojovací krabice

. Pokud je průměr pružného přívodního kabelu

oněco větší, doporučujeme použití kluzného tuku ktomu, abyste silikonový utěsňovací kroužek kabelového šroubení

snadněji instalovali. Nyní spojte kabely

, které vyčnívají zpružného přívodního kabelu

, pomocí lus- trové svorky

skabely transformátoru

, a tím i stransformátorem

. Následně utáhněte šrouby lustrové svorky

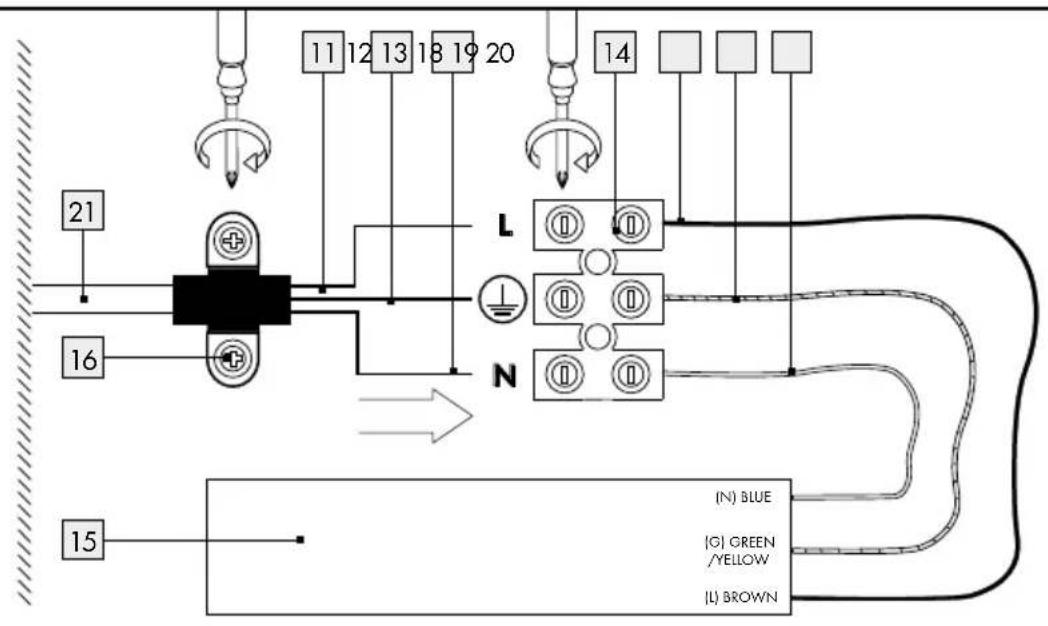

(obr. B). Upozornění: Dávejte pozor na správné připojení jednotlivých kabelů

elektrický vodič, černý nebo hnědý = symbol L, neutrální vodič, modrý = symbol N, ochranný vodič, zelenožlutý = symbol

Zajistěte pružný přívodní kabel, typ H05RN-F 3G 1,0 mm

, utažením šroubů držáku kabelu

Utáhněte přišroubování kabelu

natolik, aby bylo vodotěsné. Uzavřete svorkovnici

je vodotěsná. Opět nasaďte pojistku nebo zapněte jistič vpojistkové skříni. Nyní je reflektor připraven k provozu. Upozornění: Jestliže není úhel osvětlení optimální vypněte nejdř íve reflektor a nechte ho 15 minut vychladit. Povolte šroubovákem stavěcí šroub

a nastavte znovu úhel osvětlení. Potom šroub

zase utáhněte. Uvedení do provozu Upozornění: LED reflektor je vybaven pohybovým senzorem

, který reaguje na změny teploty. Pohybový senzor

funguje nejlépe při teplotě okolního prostředí 20 °C. Objekt s přibližně stejnou teplotou jako je teplota okolního prostředí je těžko rozeznatelný. Upozornění: Otočné regulátory jsou pod pohy- bovým senzorem

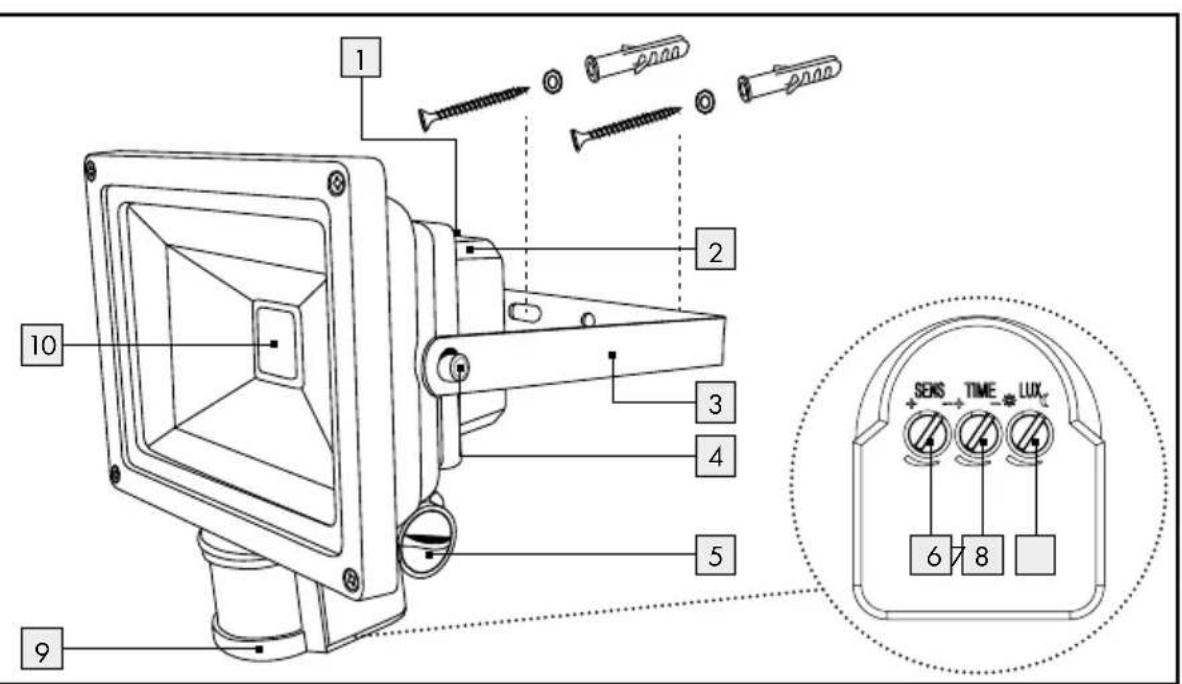

(obr. A). Poznámka: Maximální dosah pohybového senzoru

činí cca 12 m, úhel dosahu cca 180 °. Poznámka: Vodorovný nastavovací úhel pohy- bového senzoru

činí cca 130 °. Svislý nastavo- vací úhel pohybového senzoru činí cca 90 °. Nesměrujte pohybový senzor

násilým. Bez- pečnostní zarážky se mohou ulomit. Nasměrování pohybového senzoru Poznámka: Žádaný dosah pohybového senzoru

musí být dosažitelný pro infračervené paprsky. Dohlednost na registrovanou oblast nesmí být ome- zena předměty, rostlinami apod. Infračervené pap rsky nemohou proniknout pevnými předměty. Poznámka: Prostor dosahu má ležet příčně ke směru chodících osob a být pokud možno co nej- menší. Velké prostory dosahu zvyšují riziko chyb- ných spínání.

1. Nasměrujte pohybový senzor

2. Povolte fixovací šroub (pohybového senzoru)

3. Nyní nastavte pohybový senzor

v požado- vané svislé poloze a utáhněte fixovací šroub (pohybového senzoru)

otáčením ve směru doprava.50 CZ

4. Testujte svá nastavení tím, že pomalu jdete do

rozlišovací oblasti. Opakujte kroky 1 až 3 tak dlouho až dosáhnete požadovaný výsledek. Automatický provoz Nastavení citlivosti senzoru (SENS): Nastavte otočným regulátorem SENS

ro zvýšení citlivosti senzoru točte ve směru ch odu hodinových ručiček. Pro snížení citlivosti pootáčejte regulátor proti směru chodu hodinových ručiček.

pozornění: Čím dále doprava se točí regulátore

tím citlivěji reaguje pohybový senzor, tzn. reaguje již na menší změny v prostoru dosahu. Jestliže nasta- víte příliš vysokou citlivost může pohybový senzor reagovat již na malá zvířata nebo pohybující se listy, např. stromů nebo křoví a rozsvítit reflektor. Nastavení doby svícení (TIME): Nastavte pomocí regulátoru TIME

požado- vanou dobu svícení světla (5 vteřin ± 5 vteřin - 10 minut ± 2 minuty). Otáčením ve směru chodu hodinových ručiček prodloužíte dobu svícení. Opačným směrem zkrátíte dobu svícení. Nastavení citlivosti na světlo (LUX): Nastavte pomocí regulátoru LUX

požado- vanou citlivost na intenzitu světla. Pro zvýšení citlivosti otáčejte regulátorem ve směru chodu hodinových ručiček. Senzor reaguje citli- věji na změnu intenzity světla a přepíná spíše na automatický provoz. Otáčením regulátoru proti směru chodu hodi- nových ručiček můžete citlivost snížit. Senzor reaguje méně citlivě na změny intenzity světla a spíná později do automatického provozu. Poznámka: Jestliže se nachází regulátor LUX

v poloze -pracuje pohybový senzor

ve dne i v noci. Jestliže se nachází regulátor LUX

jen v noci. Poznámka: Světlo zapnuté pohybovým senzo- rem

svítí nastavenou dobu. Nový, během této doby senzorem rozpoznaný pohyb, prodlužuje dobu svícení o původně nastavenou dobu. Čistění a ošetřování

POZOR! NEBEZPEČÍ ZÁSAHU ELEKTRIC-

KÝM PROUDEM! Při čištění nejprve svítidlo odpojte od elektrické sítě. Za tímto účelem vyjměte pojistku nebo vypněte jistič vpojistkové skříni (poloha0). Nepoužívejte žádná rozpouštědla, benzín apod. Svítidlo by se tím poškodilo. Výrobek neponořujte do vody. Nepoužívejte na čištění zahradní hadici nebo tlakovou myčku. Nechte reflektor úplně vychladnout. K čištění používejte jen suchou utěrku nepouš- tějící vlákna. Zlikvidování Obal se skládá zekologických materiálů, které můžete zlikvidovat prostřednictvím místních sběren recyklovatelných materiálů. Elektrické spotřebiče neodha- zujte do domovního odpadu! Podle Evropské směrnice 2012 / 19 / ES o elektric- kých a elektronických vysloužilých zařízeních a realizaci národního práva se musí opotřebované elektrické spotřebiče odděleně sebrat a odevzdat kekologicky vhodnému opětnému zužitkování. Na nyní platná opatření ke zlikvidování vysloužilých elektrických přístrojů se laskavě zeptejte u své správy obce či města. Záruka a servis Prohlášení k záruce Na tento výrobek poskytujeme 3letou záruku od data nákupu. Prosíme uschovejte si pokladní51 CZ stvrzenku jako doklad o zakoupení. Záruka platí jen pro vady materiálu nebo chyby z výroby, nevta- huje se na díly podléhající opotřebení nebo na škody vzniklé neodborným používáním. Cizím zá- sahem do výrobku zaniká záruka. Vaše práva vy- plývající ze zákona touto zárukou nejsou omezena. V případě, že chcete uplatnit záruku, obraťte se tele- fonicky na náš servis. Jen tak je možné zajistit bez- platné zaslání vašeho zařízení do servisu. Adresa servisu Atlanta Electronics GmbH Gernotstr. 18 44319 Dortmund, Německo

Zeleno-žltý kábel (ochranný vodič) (domová inštalácia)

Hnedý kábel (kábel transformátora)

Zeleno-žltý kábel (ochranný vodič) (kábel transformátora)

Modrý kábel (kábel transformátora)

NIA! Prečítajte si návod na obsluhu Vašej vŕtačky

a tým aj s transformátorom

Následne pevne prišróbujte skrutky na svorku svietidla

v smere hodinových ručičiek.

4. Otestujte Vaše nastavenia tak, že prejdete ob-

iba v noci. Poznámka: Akonáhle sa vďaka senzoru pohybu
