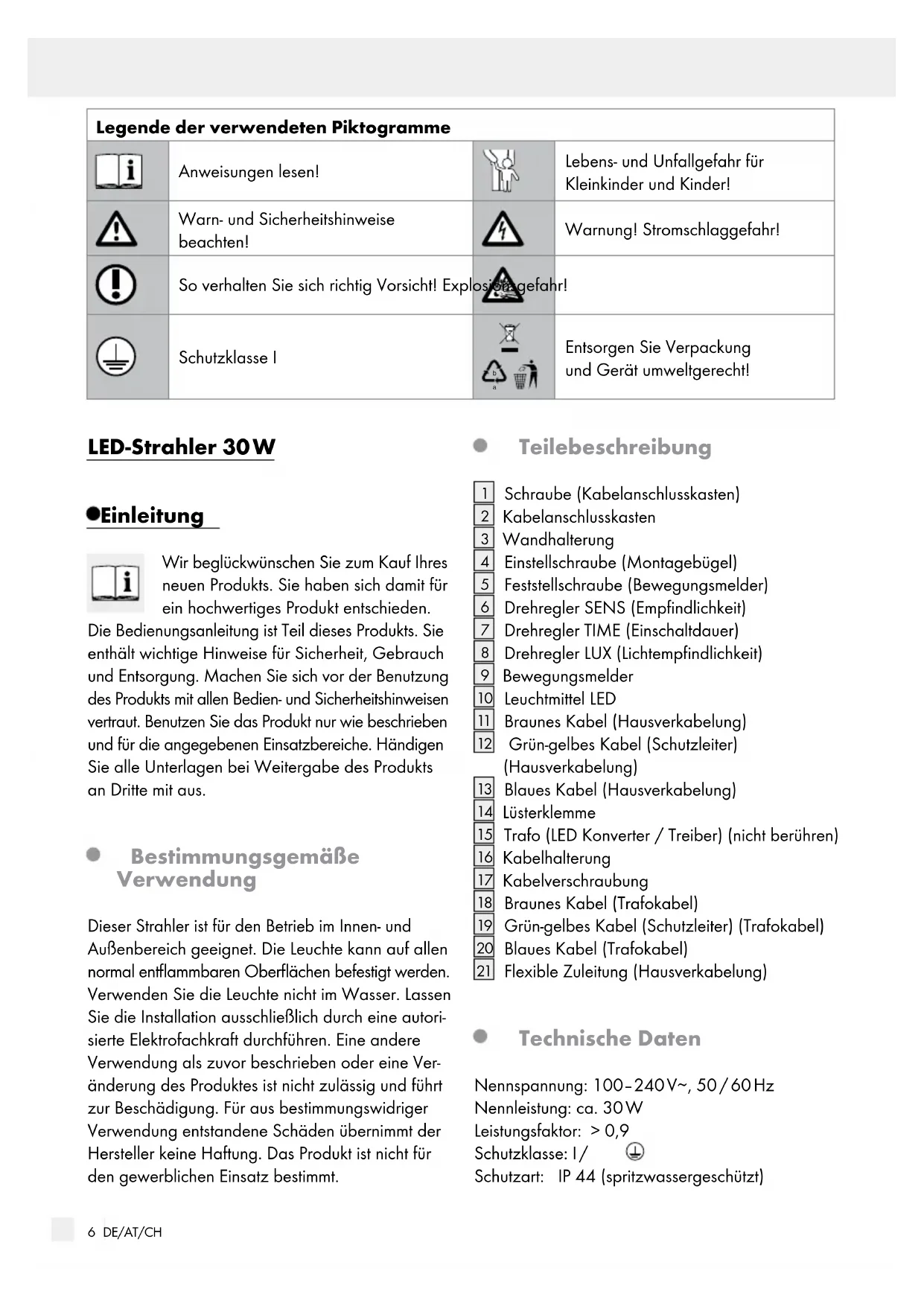

Entsorgen Sie Verpackung und Gerät umweltgerecht! LED-Strahler 30 W Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus. Bestimmungsgemäße Verwendung Dieser Strahler ist für den Betrieb im Innen- und Auß enbereich geeignet. Die Leuchte kann auf allen normal entflammbaren Oberflächen befestigt werden. Verwenden Sie die Leuchte nicht im Wasser. Lassen Sie die Installation ausschließlich durch eine autori- sierte Elektrofachkraft durchführen. Eine andere Verwendung als zuvor beschrieben oder eine Ver- änderung des Produktes ist nicht zulässig und führt zur Beschädigung. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt. Teilebeschreibung

Schraube (Kabelanschlusskasten)

Kabelanschlusskasten

Einstellschraube (Montagebügel)

Feststellschraube (Bewegungsmelder)

Drehregler SENS (Empfindlichkeit)

Drehregler TIME (Einschaltdauer)

Drehregler LUX (Lichtempfindlichkeit)

Braunes Kabel (Hausverkabelung)

Grün-gelbes Kabel (Schutzleiter) (Hausverkabelung)

Blaues Kabel (Hausverkabelung)

Braunes Kabel (Trafokabel)

Grün-gelbes Kabel (Schutzleiter) (Trafokabel)

Blaues Kabel (Trafokabel)

Flexible Zuleitung (Hausverkabelung) Technische Daten Nennspannung: 100–240 V∼, 50 / 60 Hz Nennleistung: ca. 30 W Leistungsfaktor: > 0,9 Schutzklasse: I / Schutzart: IP 44 (spritzwassergeschützt)7 DE/AT/CH Erfassungswinkel: ca. 180 ° Lichtstrom: ca. 2200 Lumen Farbtemperatur: ca. 5000 Kelvin Schaltzyklen: ca. 30000 Größte projizierte Fläche: 0,045 m

Maße: 22,4 x 25,3 x 11,5 cm Gewicht: 1460 g Modellnr.: LSL 32 A2 Lieferumfang 1 LED-Strahler 2 Schrauben ST8 (für Wandbefestigung) 2 Unterlegscheiben (16 x 8,4 x 1,6 mm) 2 Dübel (für Wandbefestigung) 1 Bedienungsanleitung Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen! Bei Sach- oder Personen- schäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verur- sacht werden, wird keine Haftung übernommen!

LEBENS- UND UNFALLGEFAHR

FÜR KLEINKINDER UND KIN-

DER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr durch Verpackungs- material. Kinder unterschätzen häufig die Ge- fahren. Halten Sie Kinder stets vom Produkt fern. Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähig- keiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultieren- den Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. LEBENSGEFAHR! Halten Sie Kinder während der Montage vom Arbeitsbereich fern. Zum Lieferumfang gehört eine Vielzahl von Schrauben und anderen Kleinteilen. Diese können beim Ver- schlucken oder Inhalieren lebensgefährlich sein. EXPLOSIONSGEFAHR! Verwen- den Sie die Leuchte nicht in explosions- gefährdeter Umgebung, in der sich brennbare Dämpfe, Gase oder Stäube befinden. Setzen Sie die Leuchte keiner direkten Sonnen- einstrahlung, Regen, Schnee oder Eis aus. An- dernfalls kann es zu Beschädigungen des Produkts kommen. Die Leuchte kann auf allen normal entflamm- baren Oberflächen montiert werden. Die Leuchte ist nicht für den Dauerbetrieb geeignet. Vermeiden Sie Lebensgefahr durch elektrischen Schlag Lassen Sie die Elektroinstallation durch einen ausgebildeten Elektriker oder eine für Elektroin- stallationen eingewiesene Person durchführen. Benutzen Sie Ihre Leuchte niemals, wenn Sie irgendwelche Beschädigungen feststellen. Wenden Sie sich bei Beschädigungen, Repara- turen oder anderen Problemen an der Leuchte an die Servicestelle oder eine Elektrofachkraft. Öffnen Sie niemals eines der elektrischen Betriebs- mittel oder stecken irgendwelche Gegenstände in dieselben. Derartige Eingriffe bedeuten Lebens- gefahr durch elektrischen Schlag. Entfernen Sie vor der Montage die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (0-Stellung). Vergewissern Sie sich vor der Montage, dass die vorhandene Netzspannung mit der benötigten Betriebsspannung der Leuchte übereinstimmt (100–240 V∼). Stellen Sie sicher, dass bei der Montage keine Leitungen beschädigt werden.8 DE/AT/CH Vermeiden Sie Brand- und Verletzungsgefahr VERLETZUNGSGEFAHR! Überprüfen Sie unmittelbar nach dem Auspacken jedes Leucht- mittel und die Frontscheibe auf Beschädigungen. Montieren Sie die Leuchte nicht mit defekten Leuchtmitteln und / oder defekter Frontscheibe. Setzen Sie sich in diesem Fall für Ersatz mit der Servicestelle in Verbindung.

STROMSCHLAGGEFAHR! GEFAHR EINES

SACHSCHADENS! VERLETZUNGSGE- FAHR! Vergewissern Sie sich, dass Sie nicht auf Strom-, Gas- oder Wasserleitungen stoßen, wenn Sie in die Wand bohren. Prüfen Sie ggf. mit einem Leitungssucher, bevor Sie in eine Wand bohren.

BRANDGEFAHR! Montieren Sie die Leuchte mit einer Entfernung von mindestens 1 m zu angestrahlten Materialien. Eine übermäßige Wärmeentwick- lung kann zu Brandentwicklung führen.

Zerbrochenes Glas ist vor einer weiteren Benutzung der Leuchte zu ersetzen. Die Leuchtmittel können nicht ausgetauscht werden. Nicht direkt in die Lichtquelle (Leuchtmittel, LED etc.) hineinschauen. Stellen Sie sicher, dass die Leuchte ausgeschaltet und mindestens 15 Minuten abgekühlt ist, be- vor Sie diese berühren. So verhalten Sie sich richtig Bereiten Sie die Montage sorgfältig vor und nehmen Sie sich ausreichend Zeit. Legen Sie alle Einzelteile und zusätzlich benötigtes Werkzeug oder Material vorher übersichtlich und griffbereit zurecht. Seien Sie stets aufmerksam! Achten Sie immer darauf, was Sie tun und gehen Sie stets mit Ver- nunft vor. Montieren Sie die Leuchte in keinem Fall, wenn Sie unkonzentriert sind oder sich unwohl fühlen. Vorbereitung Benötigtes Werkzeug Die genannten Werkzeuge und Materialien sind nicht im Lieferumfang enthalten. Es handelt sich hierbei um unverbindliche Angaben und Werte zur Orientierung. Die Beschaffenheit des Materials richtet sich nach den individuellen Gegebenheiten vor Ort. - Bleistift / Markierwerkzeug - Spannungsprüfer - Schraubendreher - Bohrmaschine - Bohrer - Schrauben zur Wandmontage - Dübel - Seitenschneider - Leiter - Wasserwaage Vor der Installation Wichtig: Der elektrische Anschluss muss durch einen ausgebildeten Elektriker oder eine für Elektro- installationen eingewiesene Person erfolgen. Diese muss Kenntnis über die Eigenschaften der Leuchte und Anschlussbestimmungen haben. Machen Sie sich vor der Installation mit allen Anweisungen und Abbildungen in dieser Anlei- tung sowie mit der Leuchte selbst vertraut. Stellen Sie vor der Installation sicher, dass an der Leitung, an der die Leuchte angeschlossen werden soll, keine Spannung vorliegt. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (0-Stellung). Überprüfen Sie die Spannungsfreiheit mittels Spannungsprüfer. Achten Sie bei der Auswahl des Montage- ortes auf folgende Dinge: Stellen Sie sicher, dass der gewünschte Bereich beleuchtet wird. Sie können den LED-Strahler vertikal ausrichten.9 DE/AT/CH Stellen Sie sicher, dass der Bewegungsmelder

den gewünschten Bereich abdeckt. Stellen Sie sicher, dass der Bewegungsmelder

nachts nicht von einer anderen Lichtquelle, wie z. B. Hof- oder Straßenbeleuchtung, beein- flusst wird, da ansonsten die Funktion beeinflusst werden könnte. Montage Wandmontage (Abb. C) Entfernen Sie vor der Montage die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (0-Stellung). Halten Sie die Wandhalterung

an die Wand des gewünschten Montageortes und markieren Sie die Bohrlöcher mithilfe der vorgebohrten Löcher in der Wandhalterung

an der Wand. Verwenden Sie ggf. eine Wasserwaage. Hinweis: Montieren Sie die Leuchte auf einer Höhe von ca. 2,5 m, damit die volle Funktion des Bewegungsmelders gewährleistet wird. VORSICHT! VERLETZUNGSGEFAHR! Ziehen Sie die Bedienungsanleitung Ihrer Bohr- maschine hinzu. Bohren Sie nun die Befestigungslöcher (ø 12 mm). Stellen Sie sicher, dass Sie die Zuleitung nicht be- schädigen. Führen Sie die Dübel in die Bohrlöcher ein. Stecken Sie die Schrauben (ST8) in die Unter- legscheiben. Befestigen Sie die Wandhalterung

mittels der Blechschrauben an der Wand. Hinweis: Sollte die Befestigungsposition höher als 3 m sein, verwenden Sie eine weitere Blechschraube und Unterlegscheibe (nicht im Lieferumfang enthalten). Überprüfen Sie nach Montage den festen Sitz der Wandhalterung

Öffnen Sie den Kabelanschlusskasten

indem Sie die vier Schrauben

lösen. Führen Sie nun die flexible Zuleitung

) durch die Kabelver- schraubung

und in den Kabelanschluss- kasten

. Falls der Durchmesser der flexiblen Zuleitung

leicht größer sein sollte, so empfehlen wir Ihnen die Verwendung von Gleitfett, um den Silikonabdichtungsring der Kabelverschraubung

einfacher überzuziehen. Verbinden Sie nun die Kabel

, die aus der flexiblen Zuleitung

herausragen, mit- tels Lüsterklemme

und somit mit dem Trafo

. Schrauben Sie anschließend die Schrauben an der Lüster- klemme

fest (Abb. B). Hinweis: Achten Sie darauf, dass Sie die einzelnen Kabel

jeweils richtig an- schließen: stromführender Leiter, schwarz oder braun = Symbol L, Neutralleiter, blau = Symbol N, Schutzleiter, grün-gelb = Symbol

Sichern Sie die flexible Zuleitung, Typ H05RN-F 3G 1,0 mm

in der Kabelhalterung

indem Sie deren Schrauben festziehen. Schrauben Sie die Kabelverschraubung

soweit zu, bis diese wasserdicht ist. Schließen Sie den Kabelanschlusskasten

mittels der vier Schrauben

, bis dieser wasser- dicht ist. Setzen Sie die Sicherung wieder ein oder schalten Sie den Leitungsschutzschalter im Sicherungskasten an. Die Leuchte ist nun betriebsbereit. Hinweis: Sollte der Beleuchtungswinkel nicht optimal sein, schalten Sie die Leuchte aus und lassen Sie sie 15 Minuten abkühlen. Lösen Sie mittels eines Schrauben- drehers die Einstellschrauben

und richten Sie den Beleuchtungswinkel erneut aus. Ziehen Sie an- schließend die Einstellschrauben

wieder fest. Inbetriebnahme Hinweis: Der LED-Strahler hat einen Bewegungs- melder

, der auf Temperaturveränderungen reagiert. Der Bewegungsmelder

funktioniert am besten bei einer Umgebungstemperatur von unter 20 °C. Ein sich bewegendes Objekt bei einer Tem- peratur nahe der Umgebungstemperatur ist schwer zu erkennen.10 DE/AT/CH Hinweis: Die Drehregler sind unter dem Bewegungs- melder

(Abb. A). Hinweis: Die maximale Reichweite des Bewegungs- melders

beträgt ca. 12 m, der Erfassungswinkel ca. 180 °. Hinweis: Der horizontale Ausrichtungswinkel des Bewegungsmelders

beträgt ca. 130 °. Der ver- tikale Ausrichtungswinkel des Bewegungsmelders beträgt ca. 90 °. Richten Sie den Bewegungsmelder

nicht mit Gewalt aus. Die Sicherheitsanschläge könnten brechen. Bewegungsmelder ausrichten Hinweis: Der Erfassungsbereich muss von den Infrarotstrahlen des Bewegungsmelders

gut erreich- bar sein. Die Sicht auf den zu erfassenden Bereich darf nicht durch Gegenstände, Pflanzen o. Ä. be- hindert sein. Infrarotstrahlen können feste Gegenstände nicht durchdringen. Hinweis: Der Erfassungsbereich sollte quer zur Gehrichtung liegen und möglichst klein gehalten werden. Große Erfassungsbereiche erhöhen das Risiko von Fehlschaltungen.

1. Richten Sie den Bewegungsmelder

zunächst horizontal aus.

2. Lösen Sie dann die Feststellschraube (Bewegungs-

, indem Sie diese gegen den Uhr- zeigersinn drehen.

3. Richten Sie den Bewegungsmelder

nun ver- tikal aus und drehen Sie die Feststellschraube (Bewegungsmelder)

im Uhrzeigersinn fest.

4. Testen Sie Ihre Einstellungen, indem Sie langsam

in den Erfassungsbereich gehen. Wiederholen Sie die Schritte 1 bis 3 so lange, bis Sie das gewünschte Ergebnis erzielen. Automatik-Betrieb Sensorempfindlichkeit (SENS) einstellen: Stellen Sie mittels des Drehreglers SENS

die gewünschte Empfindlichkeit des Sensors ein. Drehen Sie im Uhrzeigersinn, um die Sensor- empfindlichkeit zu erhöhen. Drehen Sie gegen den Uhrzeigersinn, um die Sensorempfindlichkeit zu verringern. Hinweis: Je weiter der Drehregler nach rechts gedreht wird, umso empfindlicher reagiert der Be- wegungsmelder, d. h. er reagiert bereits auf kleinere Temperaturänderungen im Erfassungsbereich. Wenn Sie eine zu hohe Empfindlichkeit einstellen, so könnten bereits kleine Tiere oder auch die Bewegungen von Blättern (von Bäumen oder Büschen) den Bewegungs- melder auslösen, so dass die Lampe ungewollt aktiviert wird. Einschaltdauer (TIME) einstellen: Stellen Sie mittels des Drehreglers TIME

die gewünschte Einschaltdauer (5 s ± 5 s - 10 min ± 2 min) der Leuchte ein. Drehen Sie im Uhrzeigersinn, um die Einschalt- dauer zu erhöhen. Drehen Sie gegen den Uhr- zeigersinn, um die Einschaltdauer zu verringern. Lichtempfindlichkeit (LUX) einstellen: Stellen Sie mittels des Drehreglers LUX

die gewünschte Lichtempfindlichkeit der Leuchte ein. Drehen Sie im Uhrzeigersinn, um die Lichtemp- findlichkeit zu erhöhen. Die Leuchte reagiert sensibler auf eine veränderte Lichtintensität und schaltet eher in den Automatik-Betrieb. Drehen Sie gegen den Uhrzeigersinn, um die Lichtempfindlichkeit zu verringern. Die Leuchte reagiert weniger sensibel auf eine veränderte Lichtintensität und schaltet später in den Auto- matik-Betrieb. Hinweis: Befindet sich der Drehregler LUX

auf der -Position, arbeitet der Bewegungsmelder

Tag und Nacht. Befindet sich der Drehregler LUX

auf der -Position, arbeitet der Bewegungsmelder

nur nachts. Hinweis: Sobald durch den Bewegungsmelder

das Licht eingeschaltet wurde, leuchtet dieses für den eingestellten Zeitraum. Wird währenddessen eine neue Bewegung erkannt, verlängert sich die Zeitdauer um die Zeit vom ursprünglich festgelegten Zeitraum.11 DE/AT/CH Reinigung und Pflege VORSICHT! STROMSCHLAGGEFAHR! Trennen Sie zur Reinigung die Leuchte zuerst vom Stromnetz. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungs- kasten aus (0-Stellung). Benutzen Sie keine Lösungsmittel, Benzin o. Ä. Die Leuchte würde hierbei Schaden nehmen. Tauchen Sie das Produkt nicht in Wasser. Verwenden Sie zur Reinigung keinen Garten- schlauch oder Hochdruckreiniger. Lassen Sie die Leuchte vollständig abkühlen. Verwenden Sie zur Reinigung nur ein trockenes, fusselfreies Tuch. Entsorgung Die Verpackung und das Verpackungsmaterial bestehen ausschließlich aus umweltfreundlichen Materialien. Sie können in den örtlichen Recycling- behältern entsorgt werden. Werfen Sie Elektrogeräte nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EC über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Derzeit gültige Entsorgungsmaßnahmen für ausge- diente Elektrogeräte erfragen Sie bitte bei Ihrer Gemeinde- oder Stadtverwaltung. Garantie und Service Garantieerklärung Auf dieses Produkt erhalten Sie 3 Jahre Garantie ab Kaufdatum. Bitte Kassenbon als Nachweis aufbe- wahren. Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Verschleißteile oder für Beschädigungen durch unsachgemäßen Gebrauch. Die Garantie erlischt bei Fremdeingriff. Ihre gesetzlichen Rechte werden durch diese Ga- rantie nicht eingeschränkt. Im Garantiefall mit der Servicestelle telefonisch in Verbindung setzen. Nur so kann eine kostenlose Einsendung Ihres Geräts gewährleistet werden. Serviceadresse Atlanta Electronics GmbH Gernotstr. 18 44319 Dortmund, Deutschland
