NÁVOD K OBSLUZE 10513C Livarno Lux

Pokyny pro obsluhu a bezpečnostní pokyny

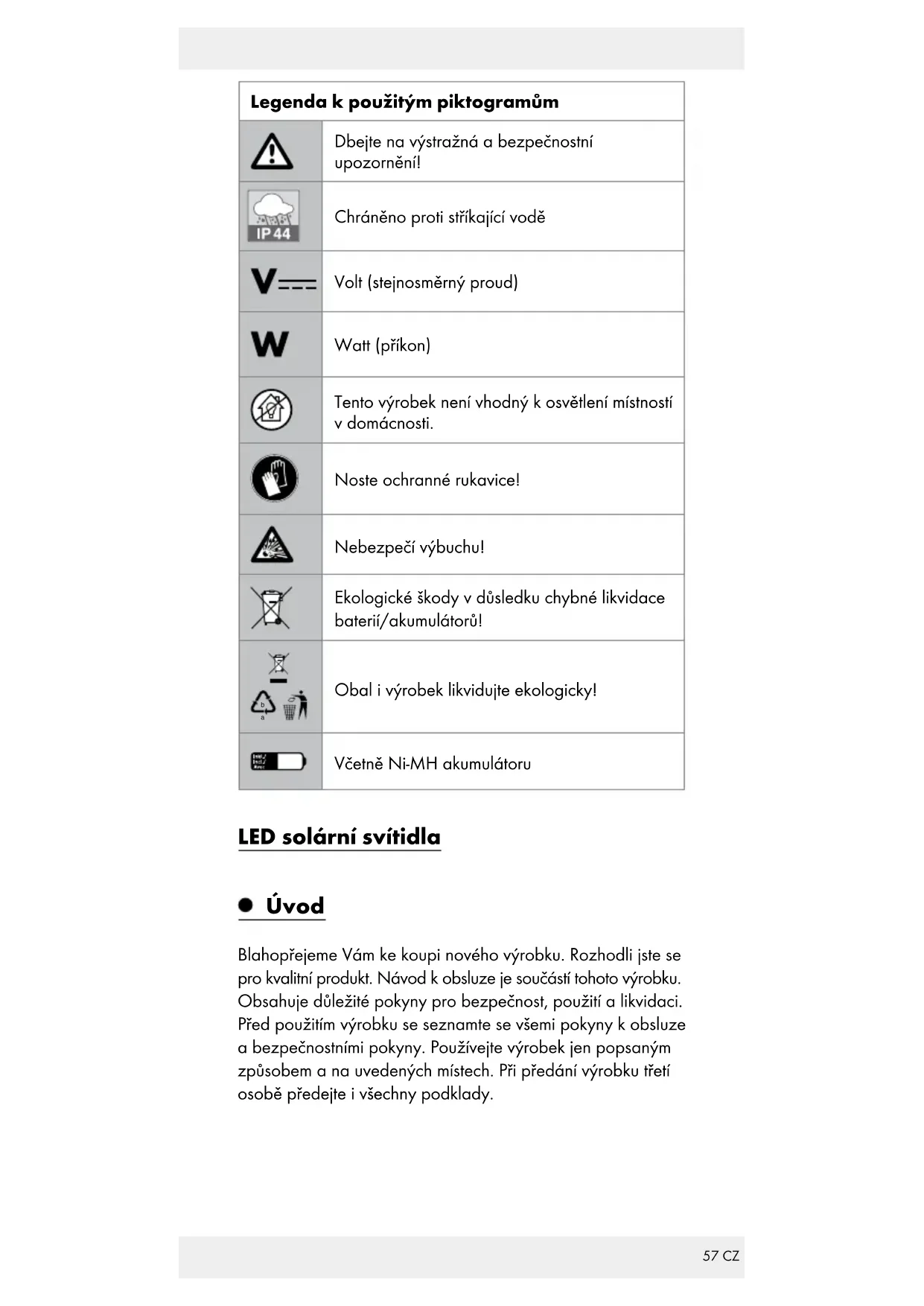

Obal i výrobek likvidujte ekologicky! Včetně Ni-MH akumulátoru LED solární svítidla Úvod Blahopřejeme Vám ke koupi nového výrobku. Rozhodli jste se pro kvalitní produkt. Návod kobsluze je součástí tohoto výrobku. Obsahuje důležité pokyny pro bezpečnost, použití a likvidaci. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnostními pokyny. Používejte výrobek jen popsaným způsobem a na uvedených místech. Při předání výrobku třetí osobě předejte i všechny podklady.58 CZ Použití ke stanovenému účelu Výrobek slouží k osvětlení venkovních prostorů. Výrobek není určen ke komerčnímu nebo jinému využívání. Tento výrobek není vhodný k osvětlení místností v domácnosti. Tento výrobek je vhodný k používání při extrémních teplotách až do -21°C. Popis dílů

Korpus solárních článků

Šrouby na připevnění

Víko přihrádky na akumulátor

Akumulátor Obsah dodávky 5 hlava světla se solárním článkem, LED a akumulátorem 5 stínidel 5 tyčí 5 bodců 1 návod k montáži Technické údaje Provozní napětí: 1,2 V (stejnosměrný proud) Akumulátor: 1 x Ni-MH akumulátor / AAA / 1,2 V (stejnosměrný proud) / 150 mAh Osvětlovací prostředek: 1 x LED (nelze vyměnit) Jmenovitý výkon LED: cca 6 mW na jednu LED Druh ochrany: IP44 (chráněno proti stříkající vodě) Solární článek: cca 30 x 30 mm (D x Š) Doba svícení (po úplném nabití akumulátoru): cca 8 hodin Bezpečnostní pokyny USCHOVEJTE SI VŠECHNY BEZPEČNOSTNÍ UPOZOR- NĚNÍ A INSTRUKCE PRO BUDOUCNOST!59 CZ Tento výrobek mohou používat děti starší 8 let, osoby se sníženými fyzickými, smyslovými nebo duševními schopnosti nebo s nedostatečnými zkušenostmi a znalostmi, jestliže budou pod dohledem nebo byly poučeny o bezpečném používání výrobku a chápou nebezpečí, která z jeho pou- žívání vyplývají. S výrobkem si děti nesmí hrát. Děti nesmí bez dohledu provádět čištění ani uživatelskou údržbu. Výrobek nepoužívejte, jestliže jste zjistili nějaká poškození. Osvětlovací prostředek nelze vyměnit. Po výpadku nebo poškození osvětlovacího prostředku se musí celý výrobek vyměnit. Specifické bezpečnostní pokyny k výrobku Dbejte na to, aby nebyly solární články znečištěné anebo v zimě pokryté sněhem nebo ledem. Snižuje to výkonnost solárních článků. Nízké teploty mají negativní vliv na provozní dobu akumu- látorových článků. Nepoužívate-li výrobek delší dobu, např. vzimě, měl by se vyčistit a uskladnit vsuché, teplé místnosti. Bezpečnostní pokyny pro baterie a akumulátory NEBEZPEČÍ OHROŽENÍ ŽIVOTA! Uchovávejte bate- rie a akumulátory mimo dosah dětí. V případě spolknutí okamžitě vyhledejte lékařskou pomoc! Při požití může dojít kpopáleninám, perforaci měkkých tkání a úmrtí. Kzávažným popáleninám může dojít do 2hodin po požití. NEBEZPEČÍ VÝBUCHU! Nenabíjecí baterie nikdy znovu nenabíjejte. Baterie nebo akumulá- tory nezkratujte ani je neotevírejte. Hrozí přehřátí, nebezpečí požáru nebo jejich prasknutí. Nikdy neházejte baterie nebo akumulátory do ohně ani do vody. Nevystavujte baterie nebo akumulátory mechanickému zatížení. Nebezpečí vytečení baterií / akumulátorů Zabraňte extrémním podmínkám a teplotám, např. na topení anebo na slunci, které mohou negativně ovlivnit funkci baterií nebo akumulátorů. Vpřípadě vytečení baterií / akumulátorů zabraňte kontaktu chemikálií spokožkou, očima a sliznicemi! Omyjte ihned60 CZ postižená místa dostatečným množstvím čisté vody a vyhledejte lékařskou pomoc! NOSTE OCHRANNÉ RUKAVICE! Vyteklé i poškozené baterie nebo akumulátory mohou při kontaktu s pokožkou způsobit její poleptání. Noste proto vhodné rukavice. V případě vytečení ihned odstraňte baterie nebo akumulá- tory z výrobku, abyste zabránili jeho poškození! Používejte jen baterie nebo akumulátory stejného typu. Nekombinujte staré baterie nebo akumulátory s novými! Odstraňte baterie nebo akumulátory při delším nepouží- vání z výrobku. Nebezpečí poškození výrobku Používejte jen udaný typ baterie nebo akumulátoru! Nasazujte baterie nebo akumulátory podle označení po- larity (+) a (-) na bateriích nebo akumulátorech a na výrobku. Vyčistěte před vložením kontakty baterie nebo akumulátoru a kontakty v přihrádce na baterie! Vybité baterie nebo akumulátory ihned vyjměte z výrobku. Funkce Integrovaný solární modul výrobku přeměňuje sluneční záření v elektrickou energii a ukládá ji do akumulátorových článků Ni-MH. Světlo se zapne při soumraku. Zabudovaná svítící dioda je osvětlovací prostředek s dlouhou životností a šetří energii. Délka svícení závisí na slunečním záření, úhlu dopadu světla na solární buňku a teplotě (kvůli teplotní závislosti kapa- city akumulátorových článků). Ideální je svislý úhel dopadu světla při teplotě nad bodem mrazu. Akumulátorový článek dosáhne teprve po několika nabíjecích a vybíjecích cyklech své maximální kapacity. Uvedení do provozu Montáž výrobku Výrobek montujte podle obrázků A, C, D:

1. Vyšroubujte korpus solárního článku

2. Zapněte světlo posunutím vypínače

4. Nasaďte světlo na tyč

a nasaďte ho špičkou směrem dolů zase do tyče

6. Nyní je Váš výrobek připraven k provozu (viz obr. D).

Postavení výrobku Zabodněte smontovaný výrobek tak hluboko do země (trávy, květinového záhonu), aby stál bezpečně. Dbejte na bezpečnou polohu. Při montáži nepoužívejte násilí, např. údery kladivem. Může dojít k poškození vý- robku. Pro dosažení optimální účinnosti postavte výrobek pokud možno na místo, na kterém je solární článek dlouho vystaven přímému slunečnímu záření. Zajistěte, aby nebyl solární článek rušený jiným světlem, např. osvětlením na dvoře nebo pouličním osvětlením, v opačném případě se při soumraku světlo nezapne. Světlo se automaticky zapíná při snížené intenzitě okolního světla, při normální intenzitě se zase vypne. Výměna akumulátoru Kdosažení optimálního výkonu by se měl akumulátor každých 12 měsíců vyměnit.

1. Vyšroubujte korpus solárního článku

(viz obr. A). Vypněte světlo posunutím vypínače

2. Vyšroubujte malým, křížovým šroubovákem šrouby

Vypačte plochým šroubovákem víko

přihrádky na akumulátor v korpusu

3. Otočte víčko přihrádky na baterie

, dbejte přitom na to, abyste nepoškodili kabel nebo kabelová spojení (viz obr. B).

4. Vyměňte starý akumulátor

za nový. Při vkládání dbejte na správnou polaritu! Polarita je vyznačena v přihrádce na akumulátory. Používejte pouze akumulátory doporuče- ného typu (viz „Technická data“).

5. Uzavřete víčko přihrádky na akumulátory

malým křížovým šroubovákem. Posuňte vypí- nač

6. Spojte zase korpus solárního článku

Nakonec sestavte dohromady ostatní díly výrobku (viz obr. C).62 CZ Nabíjení akumulátoru Nezapomeňte, že musí být výrobek při nabíjení akumulátoru zapnutý. Doba nabíjení akumulátoru je závislá na intenzitě a úhlu dopadu slunečního světla na solární článek. Umístěte solární článek tak, aby na něj dopadalo sluneční světlo pokud možno kolmo. Tím zajistíte nejvyšší intenzitu ozáření. Údržba a čištění Svítící diody nelze vyměnit. Výrobek nevyžaduje, až na případnou výměnu akumulátoru, žádnou údržbu. Výrobek čistěte pravidelně suchým hadrem, který nepouští vlákna. Při silnějším znečištění použijte mírně navlhčený hadr. Odstranění poruch Upozornění: Výrobek obsahuje citlivé elektronické součástky. Proto je možné, že je rušen výrobky v bezprostřední blízkosti, které pracují s radiovými signály. Pokud dojde k poruchám, odstraňte rušící zdroje zblízkosti výrobku. Upozornění: Elektrostatické výboje mohou vést kporuchám funkce. Při poruchách funkce odstraňte krátce akumulátory a znovu je vložte do přihrádky. Porucha Příčina Řešení Světlo se nezapne, ačkoliv bylo solární světlo celý den ozářeno sluncem. Umělé zdroje světla, jako např. pouliční osvětlení, ruší výrobek. Umístěte výrobek na místě, na kterém nemůže být rušen jinými zdroji světla. Světlo se nezapíná vůbec nebo se zapíná jen krátce. Akumulátor je vadný nebo denní světlo nestačilo. Vyměňte akumulátor nebo umístěte výrobek na místo s delším slunečním zářením. Zlikvidování Obal se skládá zekologických materiálů, které můžete zlikvi- dovat prostřednictvím místních sběren recyklovatelných materiálů.63 CZ

Při třídění odpadu se řiďte podle označení obalo- vých materiálů zkratkami (a) a čísly (b), s následují- cím významem: 1–7: umělé hmoty / 20–22: papír a lepenka / 80–98: složené látky. Výrobek a obalové materiály jsou recyklovatelné, zlikvidujte je odděleně pro lepší odstranění odpadu. Logo Triman platí jen pro Francii. O možnostech likvidace vysloužilých zařízení se informujte u správy vaší obce nebo města. Vzájmu ochrany životního prostředí vysloužilý výrobek nevyhazujte do domovního odpadu, ale předejte k odborné likvidaci. O sběrnách a jejich otevíracích hodinách se můžete informovat u pří- slušné správy města nebo obce. Vadné nebo vybité baterie resp. akumulátory se musí, podle směrnice 2006/66/ES a jejích příslušných změn, recyklovat. Baterie, akumulátory i výrobek odevzdejte zpět do nabízených sběren. Ekologické škody v důsledku chybné likvidace baterií / akumulátorů! Baterie / akumulátory se nesmí zlikvidovat v domácím odpadu. Mohou obsahovat jedovaté těžké kovy a musí se zpracovávat jako zvláštní odpad. Chemické symboly těžkých kovů: Cd = kadmium, Hg = rtuť, Pb = olovo. Proto odevzdejte opotřebované baterie / akumulátory u komunální sběrny. Záruka Výrobek byl vyroben s nejvyšší pečlivostí podle přísných kvali- tativních směrnic a před odesláním prošel výstupní kontrolou. V případě závad máte možnost uplatnění zákonných práv vůči prodejci. Vaše práva ze zákona nejsou omezena naší níže uvedenou zárukou. Na tento artikl platí 3 záruka od data zakoupení. Záruční lhůta začíná od data zakoupení. Uschovejte si dobře originál pokladní stvrzenky. Tuto stvrzenku budete potřebovat jako doklad o za- koupení. Pokud se do 3 let od data zakoupení tohoto výrobku vyskytne vada materiálu nebo výrobní vada, výrobek Vám – dle našeho rozhodnutí – bezplatně opravíme nebo vyměníme. Tato záruka64 CZ zaniká, jestliže se výrobek poškodí, neodborně použil nebo neobdržel pravidelnou údržbu. Záruka platí na vady materiálu a výrobní vady. Tato záruka se nevztahuje na díly výrobku podléhající opotřebení (např. na baterie), dále na poškození křehkých, choulostivých dílů, např. vypínačů, akumulátorů nebo dílů zhotovených ze skla. Postup v případě uplatňování záruky Pro zajištění rychlého zpracování Vašeho případu se řiďte ná- sledujícími pokyny: Pro všechny požadavky si připravte pokladní stvrzenku a číslo artiklu (např. IAN 123456_7890) jako doklad o zakoupení. Číslo artiklu najdete na typovém štítku, gravuře, titulní stránce návodu (vlevo dole) nebo na nálepce na zadní nebo spodní straně. V případě poruch funkce nebo jiných závad nejdříve kontaktujte, telefonicky nebo e-mailem, v následujícím textu uvedené servisní oddělení. Výrobek registrovaný jako vadný potom můžete s přiloženým dokladem o zakoupení (pokladní stvrzenkou) a údaji k závadě a kdy k ní došlo, bezplatně zaslat na adresu servisu, která Vám byla sdělena. Servis Servis Česká republika Tel.: [phone] E-Mail: [e-mail]65 SK Legenda použitých piktogramov ...Strana 66 Úvod ........................................................................Strana 66 Používanie v súlade s určeným účelom .................Strana 67 Popis častí ................................................................Strana 67 Rozsah dodávky .....................................................Strana 67 Technické údaje ......................................................Strana 67 Bezpečnostné upozornenia .................Strana 68 Bezpečnostné pokyny špecifické pre daný výrobok ....................................................................Strana 68 Bezpečnostné upozornenia týkajúce sa batérií / akumulátorových batérií ...........................Strana 68 Spôsob činnosti ..............................................Strana 69 Uvedenie do prevádzky ........................Strana 70 Montáž produktu ....................................................Strana 70 Postavenie produktu ................................................Strana 70 Výmena akumulátorovej batérie ............................Strana 70 Nabíjanie akumulátorovej batérie .........................Strana 71 Údržba a čistenie ..........................................Strana 71 Odstraňovanie porúch.............................Strana 71 Likvidácia ............................................................Strana 72 Záruka ...................................................................Strana 73 Postup v prípade poškodenia v záruke .................Strana 73 Servis ........................................................................Strana 7466 SK Legenda použitých piktogramov Rešpektujte výstražné a bezpečnostné upozornenia! S ochranou proti striekajúcej vode Volt (jednosmerný prúd) Watt (efektívny výkon) Tento výrobok nie je vhodný na osvetlenie miestností v domácnosti. Noste ochranné rukavice! Nebezpečenstvo explózie! Nesprávna likvidácia batérií/akumulátorových batérií ničí životné prostredie!

a utiahnite ho v smere hodinových ručičiek.

5. Vyberte zemný hrot

. Následne nadvihnite kryt priečinka pre batérie
