10513C - Verlichting Livarno Lux - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING 10513C Livarno Lux

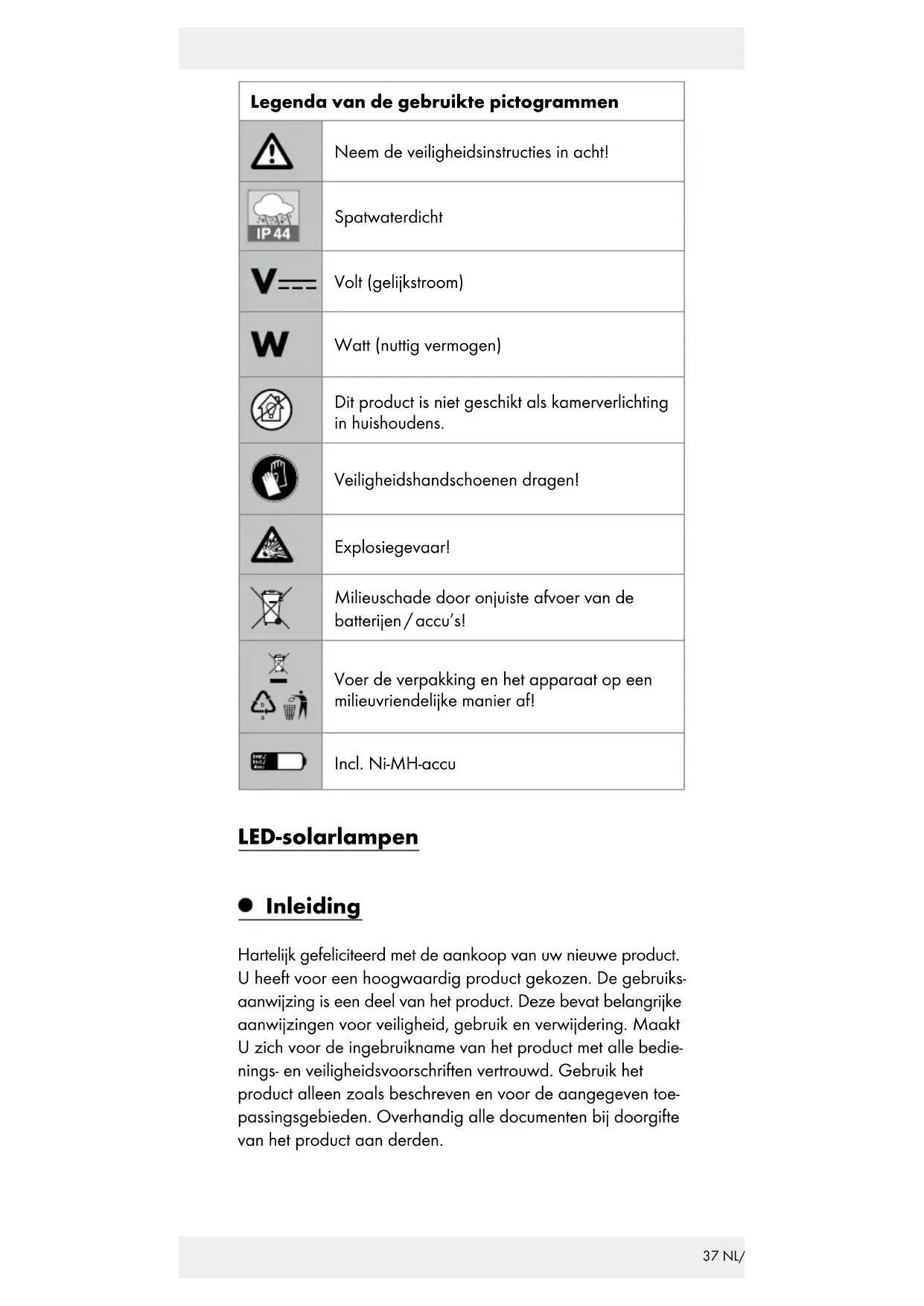

Voer de verpakking en het apparaat op een milieuvriendelijke manier af! Incl. Ni-MH-accu LED-solarlampen Inleiding Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U heeft voor een hoogwaardig product gekozen. De gebruiks- aanwijzing is een deel van het product. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedie- nings- en veiligheidsvoorschriften vertrouwd. Gebruik het product alleen zoals beschreven en voor de aangegeven toe- passingsgebieden. Overhandig alle documenten bij doorgifte van het product aan derden.38 NL/BE Correct gebruik Het product is bedoeld voor de verlichting buitenshuis. Het product is niet geschikt voor commercieel gebruik of gebruik op andere gebieden. Dit product is niet geschikt voor de verlichting van kamers in privéhuishoudens. Dit product is geschikt voor extreme temperaturen tot -21°C. Beschrijving van de onderdelen

Behuizing van de zonnecel

Bevestigingsschroeven

Accu Omvang van de levering 5 lampkoppen met zonnecel, LED en accu 5 lampenkappen 5 staven 5 grondpennen 1 montagehandleiding Technische gegevens Voedingsspanning: 1,2 V (gelijkstroom) Accu: 1 x Ni-MH-accu / AAA / 1,2 V (gelijkstroom) / 150 mAh Lamp: 1 x LED (niet vervangbaar) Nominaal vermogen LED: ca. 6 mW per LED Beschermingsgraad: IP44 (spatwaterdicht) Zonnecel: ca. 30 x 30 mm (L x B) Verlichtingsduur (bij volle accu): ca. 8 uur39 NL/BE Veiligheidsinstructies

BEWAAR ALLE VEILIGHEIDSINSTRUCTIES EN AANWIJ-

ZINGEN OM DEZE EVENTUEEL LATER TE KUNNEN RAADPLEGEN! Het product kan door kinderen vanaf 8 alsmede door personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis wor- den gebruikt, als zij onder toezicht staan of geïnstrueerd werden met betrekking tot het veilige gebruik van het pro- duct en zij de hieruit voortvloeiende gevaren begrijpen. Kinderen mogen niet met het product spelen. Reiniging en onderhoud mag niet door kinderen zonder toezicht worden uitgevoerd. Gebruik het product niet als u beschadigingen heeft geconstateerd. Het verlichtingsmiddel kan niet worden vervangen. Mocht het verlichtingsmiddel aan het einde van zijn levens- duur uitvallen, dient het gehele product te worden vervangen. Productspecifieke veiligheidsinstructies Let erop, dat de zonnecel niet verontreinigd of in de winter door sneeuw en ijs bedekt is. Hierdoor wordt de werking van de zonnecel belemmerd. Koude temperaturen hebben een negatieve invloed op de gebruiksduur van de batterij. Als u het product gedurende een langere tijd niet gebruikt, bijv. tijdens de winter, dient u het gereinigd en in een droge, warme ruimte te bewaren. Veiligheidsinstructies voor batterijen / accu‘s LEVENSGEVAAR! Houd batterijen / accu‘s buiten het bereik van kinderen. Raadpleeg bij inslikken onmiddellijk een arts! Inslikken kan leiden tot inwendige verbrandingen, perforatie van zacht weefsel en tot de dood. Ernstige inwendige ver- brandingen kunnen binnen 2 uur na het inslikken optreden. EXPLOSIEGEVAAR! Laad niet oplaadbare batterijen nooit op. Sluit de batterijen / accu‘s niet kort en / of open deze niet. Daardoor kan de batterij oververhit raken, in brand vliegen of exploderen. Gooi batterijen / accu‘s nooit in het vuur of water.40 NL/BE Stel batterijen / accu‘s nooit bloot aan mechanische belastingen. Risico dat de batterijen / accu’s lekken Vermijd extreme omstandigheden en temperaturen die invloed op de batterijen / accu‘s zouden kunnen hebben bijv. radiatoren / direct zonlicht. Bij lekkende batterijen / accu‘s het contact van de chemi- caliën met de huid, ogen en slijmvliezen vermijden! Spoel de desbetreffende plekken direct af met schoon water en raadpleeg onmiddellijk een arts! DRAAG VEILIGHEIDSHANDSCHOENEN! Lekkende of beschadigde batterijen / accu‘s kunnen in geval van huidcontact chemische brandwonden veroorzaken. Draag daarom in dit geval geschikte veiligheidshandschoenen. Als de batterijen / accu‘s lekken, dient u deze direct uit het product te halen om beschadigingen te vermijden. Gebruik alleen batterijen / accu‘s van hetzelfde type. Gebruik nooit nieuwe en oude batterijen / accu‘s door elkaar! Verwijder de batterijen / accu‘s, als u het product gedu- rende een langere periode niet gebruikt. Risico op beschadiging van het product Gebruik uitsluitend het aangegeven type batterij / accu! Plaats de batterijen / accu‘s volgens de weergegeven polariteit (+) en (-) op batterij / accu en op product. Reinig de contacten van de batterij / accu en die in het batterijvak, voordat u deze plaatst! Verwijder verbruikte batterijen / accu‘s direct uit het product. Werkwijze De geïntegreerde zonnecel van het product zet het licht bij zonnestraling om in elektrische energie en slaat deze op in de Ni-MH-batterij. Het licht schakelt in bij beginnende donkerheid. De ingebouwde lichtdioden zijn uiterst duurzame en energie- besparende lampjes. De verlichtingsduur is afhankelijk van de zonnestraling, de invalshoek van het licht op de zonnecel en de temperatuur (op grond van de temperatuurafhankelijkheid van de accucapaciteit). Een verticale lichtinval bij temperaturen boven het vriespunt is hiervoor ideaal. De accu bereikt pas na meerdere laad- en ontlaadcycli de maximale capaciteit.41 NL/BE Ingebruikname Product monteren Monteer het product overeenkomstig de afbeeldingen A, C, D:

1. Draai de behuizing van de zonnecel

tegen de klok in uit de lampenkap

2. Schuif de ON- / OFF-schakelaar

op positie „ON”, om de lamp in te schakelen.

3. Plaats de behuizing van de zonnecel

en draai ze met de klok mee vast.

4. Steek de lamp op de staaf

en plaats de grond- pen

met de punt naar beneden in de staaf

6. Uw product is nu gereed voor gebruik (zie afb. D).

Product plaatsen Steek het gemonteerde product zover in de grond (het gazon, een bloemperk) dat het stabiel staat. Zorg voor een veilige stand. Pas bij de montage c.q. het plaatsen geen geweld toe, bijv. hamerslagen. Hiermee beschadigt u het product. Voor een optimaal resultaat plaatst u het product op een plek waar de zonnecel zo lang mogelijk aan direct zonlicht wordt blootgesteld. Waarborg dat de zonnecel niet door een andere lichtbron zoals bijv. tuin-, oprit-, of straatverlichting beïnvloed wordt, omdat daardoor het licht niet inschakelt als het donker wordt. Bij verminderde helderheid schakelt het licht automatisch in, bij normale helderheid schakelt het licht weer uit. Accu vervangen Om een optimaal vermogen te bereiekn, dient u de accu alle 12 maanden te vervangen.

1. Haal de behuizing van de zonnecel

, door deze tegen de klok in te draaien (zie afb. A). Schakel de lamp met de ON- / OFF-schakelaar

uit, door de schakelaar naar de positie „OFF“ te schuiven.

2. Maak met behulp van een kruiskopschroevendraaier de

bevestigingsschroeven los

. Til vervolgens de deksel van het accuvak

van de behuizing van de zonnecel

met behulp van een platkopschroevendraaier eraf (zie afb. B).

3. Draai het deksel van het accuvak

om en let erop dat u geen kabels of kabelverbindingen beschadigd (zie afb. B).42 NL/BE

4. Vervang de oude accu

door een nieuwe. Let tijdens het plaatsen op de juiste polariteit. Deze staat in het accuvak aangegeven. Gebruik alléén accu‘s van het vermelde type (zie „Technische gegevens“).

5. Sluit het deksel van het accuvak

, draai de bevestigings- schroeven

met behulp van een kleine kruiskopschroe- vendraaier vast. Schuif de ON- / OFF-schakelaar

naar de positie „ON“.

6. Verbind de behuizing van de zonnecel

. Zet vervolgens de andere delen van het product in elkaar (zie afb. C). Batterij opladen Let erop dat het product moet zijn ingeschakeld als de batterij laadt. De laadduur van de accu‘s bij gebruik van de zonnecel is afhankelijk van de lichtintensiteit van de zonnestralen en de invalshoek van het licht op de zonnecel. Zet de zonnecel zo haaks mogelijk op de lichtinval. Zo vangt de zonnecel het meeste licht. Onderhoud en reiniging De lichtdioden kunnen niet worden vervangen. Het product is, afgezien van het vervangen van de batterij, onderhoudsvrij. Reinig het product regelmatig met een droge, pluisvrije doek. Gebruik een iets vochtige doek voor het verwijderen van hardnekkige verontreinigingen. Storingen verhelpen Opmerking: het product bevat gevoelige elektronische componenten. Om die reden is het mogelijk dat het apparaat gestoord wordt door draadloze radiografische apparaten in de buurt. Bij eventuele functionele storingen moeten mogelijke storingsbronnen uit de omgeving van het product worden ver- wijderd. Opmerking: elektrostatische ontladingen kunnen leiden tot functiestoringen. Verwijder in geval van dergelijke functionele storingen even de batterijen en plaats ze opnieuw.43 NL/BE Storing Oorzaak Oplossing Het licht gaat niet aan, terwijl het product de hele dag aan de zon was blootgesteld. Kunstmatige lichtbronnen, zoals bijv. straat- lantaarns, storen het product. Monteer het product op een andere loca- tie, waar het niet door andere licht- bronnen kan worden verstoord. Het licht schakelt zich niet of slechts kort in. De batterij is kapot of het daglicht was niet voldoende. Vervang de batterij of monteer het pro- duct op een locatie waar het meer zon- licht krijgt. Afvoer De verpakking bestaat uit milieuvriendelijke grondstoffen die u via de plaatselijke recyclingcontainers kunt afvoeren.

Neem de aanduiding van de verpakkingsmaterialen voor de afvalscheiding in acht. Deze zijn gemarkeerd met de afkortingen (a) en een cijfers (b) met de volgende betekenis: 1–7: kunststoffen / 20–22: pa- pier en vezelplaten / 80–98: composietmaterialen. Het product en de verpakkingsmaterialen zijn recy- clebaar; verwijder deze afzonderlijk voor een betere afvalbehandeling. Het Triman-logo geldt alleen voor Frankrijk. Informatie over de mogelijkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijke overheid. Gooi het afgedankte product omwille van het milieu niet weg via het huisvuil, maar geef het af bij het daarvoor bestemde depot of het gemeentelijke mili- eupark. Over afgifteplaatsen en hun openingstijden kunt u zich bij uw aangewezen instantie informeren. Defecte of verbruikte batterijen / accu‘s moeten volgens de richtlijn 2006/66/EG en veranderingen daarop worden gerecycled. Geef batterijen / accu‘s en / of het product af bij de daarvoor bestemde verzamelstations.44 NL/BE Milieuschade door foutieve verwijdering van de batterijen / accu‘s! Batterijen / accu‘s mogen niet via het huisvuil worden wegge- gooid. Ze kunnen giftige zware metalen bevatten en vallen onder het chemisch afval. De chemische symbolen van de zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood. Geef verbruikte batterijen / accu‘s daarom af bij een gemeen- telijk inzamelpunt. Garantie Het product wordt volgens strenge kwaliteitsrichtlijnen zorgvul- dig geproduceerd en voor levering grondig getest. In geval van schade aan het product kunt u rechtmatig beroep doen op de verkoper van het product. Deze wettelijke rechten wor- den door onze hierna vermelde garantie niet beperkt. Op dit product verlenen wij 3 jaar garantie vanaf aankoop- datum. De garantieperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop. Wanneer binnen 3 jaar na de aankoopdatum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons – naar onze keuze – gratis voor u gerepareerd of vervangen. Deze garantie komt te vervallen als het product beschadigd wordt, niet correct gebruikt of onderhouden wordt. De garantie geldt voor materiaal- en productiefouten. Deze garantie is niet van toepassing op productonderdelen, die on- derhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadi- gingen aan breekbare onderdelen, zoals bijv. schakelaars, accu’s of dergelijke onderdelen, die gemaakt zijn van glas. Afwikkeling in geval van garantie Om een snelle afhandeling van uw reclamatie te waarborgen dient u de volgende instructies in acht te nemen: Houd bij alle vragen alstublieft de kassabon en het artikelnum- mer (bijv. IAN 123456_7890) als bewijs van aankoop bij de hand. Het artikelnummer vindt u op de typeplaat, ingegraveerd, op het titelblad van uw handleiding (linksonder) of als sticker op de achter- of onderzijde.45 NL/BE Wanneer er storingen in de werking of andere gebreken op- treden, dient u eerst telefonisch of per e-mail contact met de onderstaande service-afdeling op te nemen. Een als defect geregistreerd product kunt u dan samen met uw aankoopbewijs (kassabon) en vermelding van de concrete schade alsmede het tijdstip van optreden voor u franco aan het u meegedeelde servicepunt verzenden. Service Service Nederland Tel.: [phone] (0,10 EUR / Min.) E-Mail: [e-mail] Service Belgiё Tel.: [phone] (0,15 EUR / Min.) E-Mail: [e-mail]46 PL Legenda zastosowanych piktogramów...................................................Strona 47 Wstęp .....................................................................Strona 47 Zastosowanie zgodne z przeznaczeniem ............Strona 48 Opis części ..............................................................Strona 48 Zakres dostawy .......................................................Strona 48 Dane techniczne .....................................................Strona 48 Wskazówki bezpieczeństwa .............Strona 49 Wskazówki dotyczące bezpieczeństwa charakterystyczne dla produktu .............................Strona 49 Wskazówki bezpieczeństwa dla baterii / akumulatorów ..........................................................Strona 49 Sposób działania .........................................Strona 50 Uruchomienie...................................................Strona 51 Montaż produktu ....................................................Strona 51 Ustawianie produktu ...............................................Strona 51 Wymiana akumulatora ...........................................Strona 51 Ładowanie akumulatora .........................................Strona 52 Konserwacja i czyszczenie...................Strona 52 Usuwanie błędów .......................................Strona 52 Utylizacja ............................................................Strona 53 Gwarancja .........................................................Strona 54 Sposób postępowania w przypadku naprawy gwarancyjnej ...........................................................Strona 54 Serwis ......................................................................Strona 5547 PL Legenda zastosowanych piktogramów Przestrzegać wskazówek ostrzegawczych i bezpieczeństwa! Zabezpieczenie przed tryskającą wodą Wolt (prąd stały) Wat (moc czynna) Ten produkt nie nadaje się jako oświetlenie pomieszczeń domowych. Zakładać rękawice ochronne! Niebezpieczeństwo wybuchu! Niewłaściwa utylizacja baterii/akumulatorów stwarza zagrożenie dla środowiska naturalnego!
