PHWW 1200 A1 - Vodní čerpadlo PARKSIDE - Bezplatný návod k obsluze

Typ produktu	Tlaková skupina (čerpadlo pro zásobování vodou)
Značka a model	Parkside PHWW 1200 A1
Hmotnost	14,5 kg
Příkon	1200 W
Vstupní napětí / frekvence	230 V~, 50 Hz
Maximální průtok	5000 l/h (s přípojkou 1¼")
Maximální celková dopravní výška	50 m
Dopravní výška s nádrží (tovární nastavení)	30 m
Objem nádrže	24 l
Maximální sací výška	8 m
Maximální teplota vody	35 °C
Připojení hadice	1" (30,3 mm); adaptabilní na 1¼" (volitelný díl)
Zapínací tlak (nastavený)	1,5 bar (0,15 MPa)
Vypínací tlak (nastavený)	3 bar (0,3 MPa)
Třída ochrany	I
Typ krytí	IPX4 (chráněno proti stříkající vodě)
Hladina akustického tlaku (LpA)	61,6 dB(A); nejistota K=3,2 dB
Zaručená hladina akustického výkonu	91 dB(A)
Určení použití	Domácí zásobování vodou, zavlažování zahrady; čistá voda a dešťová voda
Údržba	Pravidelné čištění filtru; před uskladněním vypustit; nenechávat běžet nasucho
Záruka	3 roky (Francie a Belgie)
Dostupné náhradní díly	Ano: speciální klíč, kryt filtru, filtr, ochranný kryt

Často kladené otázky - PHWW 1200 A1 PARKSIDE

Jaký typ vody mohu používat s čerpadlem PHWW 1200 A1?

Čerpadlo je určeno pro čerpání čisté vody a dešťové vody do 35 °C. Nepoužívejte se slanou vodou, chemikáliemi, palivy nebo abrazivními kapalinami.

Jak naplnit čerpadlo před prvním použitím?

Otevřete kryt filtru pomocí speciálního klíče, nalijte vodu až po okraj, poté kryt opět zašroubujte. Nikdy nenechávejte čerpadlo běžet nasucho.

Co dělat, když čerpadlo nezačne pracovat?

Zkontrolujte, zda je čerpadlo připojeno k elektrické síti a zda je vypínač v poloze Zapnuto. Ujistěte se, že je čerpadlo naplněno vodou a že filtr není ucpaný. Pokud problém přetrvává, kontaktujte servis.

Jak vyčistit filtr čerpadla?

Odpojte přístroj od sítě. Odšroubujte kryt filtru, vyjměte filtr, umyjte jej kartáčem pod čistou vodou (bez čisticích prostředků), poté jej vraťte zpět a zašroubujte kryt.

Jaký je potřebný tlak vzduchu v tlakové nádobě?

Před prvním uvedením do provozu musí být tlak vzduchu 1,5 bar (0,15 MPa). Zkontrolujte jej externím manometrem přes pneumatický ventil.

Mohu nechat čerpadlo trvale připojené?

Ano, automatický tlakový spínač zapíná a vypíná čerpadlo podle tlaku. Při skladování nebo opuštění místa však vytáhněte zástrčku ze zásuvky.

Jak připravit čerpadlo na zimu?

Vypusťte vodu otevřením vypouštěcího šroubu. Vyčistěte filtr a uložte přístroj na suchém místě chráněném před mrazem.

Jaké příslušenství je součástí dodávky čerpadla?

Čerpadlo je dodáváno se speciálním klíčem, adaptérem se zpětným ventilem a návodem k použití.

Jak kontaktovat zákaznický servis?

Pro Francii: 0800 919270 (zdarma) nebo [e-mail]. Pro Belgii: 070 270 171 (0,15 EUR/min) nebo [e-mail]. Uveďte číslo IAN 304645_1904.

Jaká je délka záruky?

Zákonná záruka je 3 roky od data nákupu. Uschovejte si pokladní doklad jako doklad o koupi.

NÁVOD K OBSLUZE PHWW 1200 A1 PARKSIDE

Překlad originálního provozního návodu

IAN 304645_1904

DE AT CH

Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.

SK

CZ Překlad originálního provozního návodu

A 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 10 11

12 10 11

15 16 17

Inhalt

Einleitung......4

Bestimmungsgemäße

Verwendung......4

Použití dle určení......59

Obecný popis......60

Rozsahdodávky 60

Přehled 60

Popis funkce 60

Technické údaje......60

Bezpečnostnípokyny ......61

Symboly v návodu k použití .....61

Piktogram na přístroji......61

Obecnébezpečnostnípokyny .....61

Uvedení do provozu......63

Montáž....63

Sítové připojení ......63

Umístění....63

Připojenípotrubí ......64

Doplňování čerpadla....64

Kontroly před uvedením

do provozu 64

Spuštění přístroje ......64

Čištění a skladování......64

Čištěnífiltru 65

Skladování....65

Přenášení......65

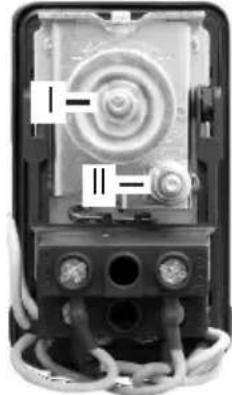

Změnazapínacíhoavypínacího tlaku(pouzekvalifikovani

pracovníci)......65

Likvidace/ochrana životního

prostředí......66

Náhradní díly/Příslušenství......66

Záruka 67

Opravna....68

Překlad originálního

prohlášení o shodě CE......82

Rozvinuté náčrtky 85

Úvod

Blahopřejeme vám ke koupi vašeho nového přístroje. Rozhodli jste se pro vysoce kvalitní výrobek.

Kvalita tohoto přístroje byla kontrolována během výroby a byla provedena také závěrečná kontrola. Tím je zaručena funkčnost přístroje. Nelze vyloučit, že v jednotlivých případech se na nebo v přístroji resp. v hadicovém potrubí nachází zbytky maziv. Nejedná se o nedostatek ani o závadu a není důvod k obavám.

Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité poky-

ny týkající se bezpečnosti, používání a lik-vidace. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnosti. Výrobek používejte jen k popsaným účelům a v rámci uvedených oblastí použití.

Návod dobře uschovejte a při předávání výrobku třetímu předejte i všechny podklady.

Použití dle určení

Domácí vodárna je určena pro soukromé použití v domě a na zahradě.

Přístroj je vhodný pro zásobování užitkovou vodou a zavlažování zahrady.

Je určen výhradně pro čerpání čisté a dešťové vody až do max. teploty 35 °C. Jakékoli jiné použití, které není výslovně povoleno v tomto návodu k obsluze (např. přeprava potravin, slané vody, motorových paliv, chemických výrobků nebo vody obsahující abrazivní materiály), může poškodit přístroj a představovat vážné nebezpečí pro uživatele.

Domácí vodárna není vhodná pro nepřetržitý provoz. Nepřetržitý provoz zkracuje životnost a zaniká záruka.

CZ

Tento přístroj není vhodný pro komerční využití. Při řemeslném použití záruka zaniká. Obsluha nebo uživatel nese zodpovědnost za nehody či škody na jiných osobách nebo jejich majetku.

Výrobce neručí za škody způsobené nesprávným použitím nebo nesprávnou obsluhou.

Obecný popis

Zobrazení nejdůležitějších funkčních dílů naleznete na výklopné stránce.

Rozsah dodávky

Opatrně vyjměte přístroj z obalu a zkontrolujte úplnost následujících dílů:

• přístroj
• speciální klíč
• adaptér se zastavením zpětného toku
• návod k obsluze

Obalový materiál zlikvidujte správně dle předpisů.

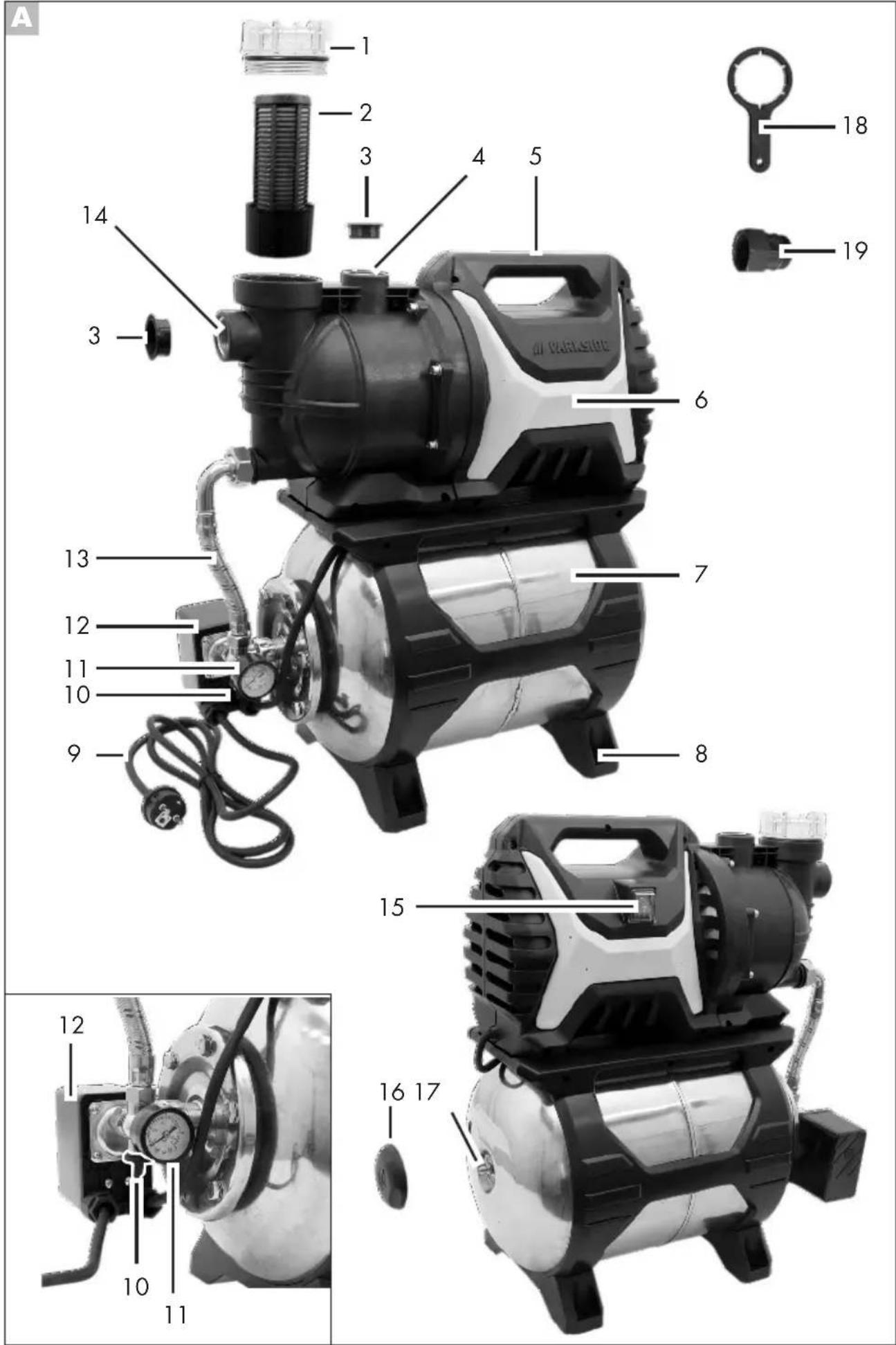

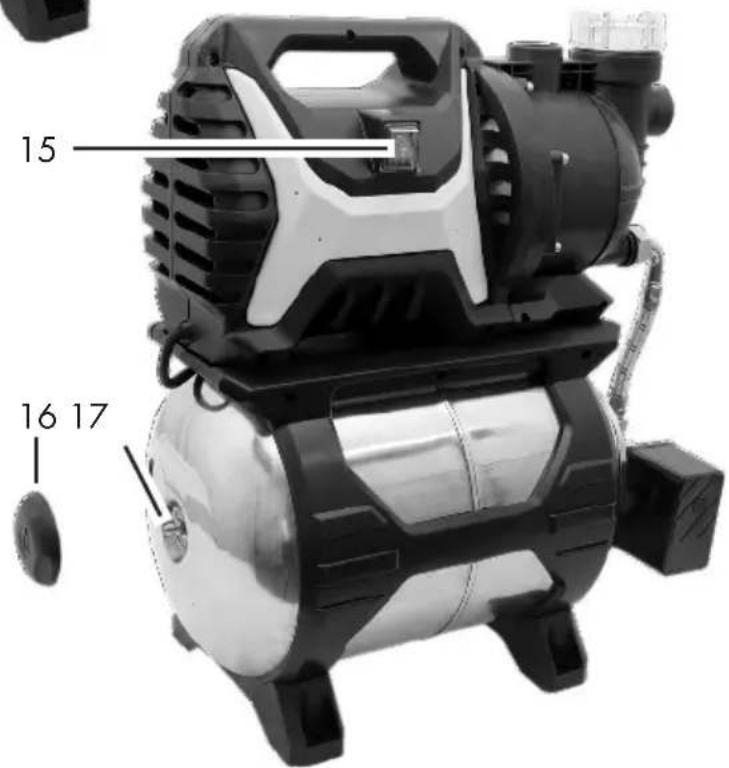

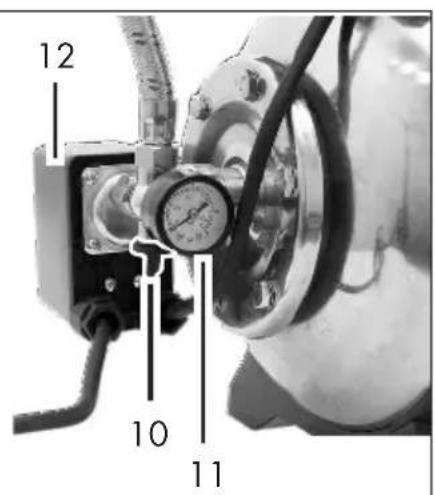

Přehled

1 víko filtru

2 vodní filtr pevných částic

3 krytka
4 výstup vody
5 rukojeť pro prénášení
6 čerpadlo
7 tlakový zásobník

8 otvor pro trvalou instalaci

9 sítový připojovací kabel

10 vypouštěcí šroub

11 ukazatel tlaku

12 automatický spínač

13 tlaková hadice

14 vstup vody

15 zapínač/vypínač

17 vzduchový ventil
18 speciální klíč
19 adaptér se zastavením zpětného toku

Popis funkce

Domácí vodárna čerpá vodu automaticky. Čerpadlo se zapíná v závislosti na tlaku a čerpá vodu.

Bod zapnutí je ze závodu nastaven na 1,5 baru (0,15 MPa). Vypínací tlak je ze závodu nastaven na 3 bar. To odpovídá dopravní výšce 30 metrů. Tímto přednastavením systém dosáhne nejvyšší stupeň účinnosti, pokud jde o výkon a životnost. Vypínací tlak je nastavitelný. Při vypínacím tlaku 5 barů přístroj dosáhne dopravní výšky 50 metrů. Toto nastavení smí provádět pouze odborník. Funkce ovládacích prvků naleznete v následujících popisech.

Technické údaje

Domácí vodárna ...PHWW 1200 A1

Jmenovité vstupní napětí.... 230 V\~, 50 Hz

Příkon 1200 W

Hmotnost....14,5 kg

Objem nádrže.... 24 l

Sací výška max. 8 m

Maximální dopravované

množství (Qmax) ....5000 l/h

Maximální dopravní

výška čerpadla (Hmax) 50 m

Maximální dopravní výška tlakového

zásobníku (přednastaveno)....30 m

Teplota vody (Tmax). 35 °C

Přípojka hadice.... 1" (30,3 mm)

Zapínací tlak (přednastaveno)

p(on) 0,15 MPa (1,5 bar)

Vypínací tlak (přednastaveno)

p(off) 0,3 MPa (3 bar)

Stupeň ochrany...... I

Typ ochrany ......IPX4

Hladina akustického tlaku (L_pA) ...... 61,6 dB (A); K_pA = 3,2 dB Hladina akustického výkonu ( L_WA ) změřena ......81,6 dB (A); K_WA = 3,2 dB zaručená ...... 91 dB (A)

Bezpečnostní pokyny

V této části jsou uvedeny základní bezpečnostní předpisy při práci s domácí vodárnou.

Symboly v návodu k použití

Označení nebezpečí s informacemi o zabránění zranění osob nebo hmotných škod

Hrozí nebezpečí popálení!

Označení nebezpečí s informacemi o zabránění škod

Vytažení síťové zástrčky

Informační značka s informacemi pro lepší zacházení s přístrojem

or! Přečtěte si ná- vod k obsluze.

Není vhodné pro čistou pískovou vodu.

Pozor: Zabránit cho- du čerpadla nasucho! Nebezpečí přehřátí!

Pozor! Při poškození nebo proříznutí síťovéh kabelu vytáhněte okamžitě síťový kabel ze zásuvky.

Údaj o hladině akustického výkonu L _WA v dB.

Elektrická zařízení nepatří do domácího odpadu.

Obecné bezpečnostní pokyny

Práce s přístrojem:

Pozor: Tím předejdete nehodám a zraněním:

• Děti od 8 let věku, osoby s omezenými fyzickými, smyslovými či psychickými schopnostmi a také osoby s nedostatečnými zkušenostmi či vědomostmi mohou s tímto přístrojem manipulovat pouze pod dozorem jiné osoby, nebo pokud jim bylo vysvětleno bezpečné používaní přístroje a jsou si vědomy případných rizik souvisejících s používáním přístroje.
  • § přístrojem si nesmí hrát děti.
• Čistění ani uživatelskou údržbu nesmí provádět děti bez dozoru.
• Pokud jsou ve vodě osoby, nesmí se přístroj používat.
• Pro ochranu dětí před běžícím přístrojem provedte příslušná opatření.

CZ

• Obalový materiál zlikvidujte správně dle předpisů.
• Nepoužívejte přístroj v blízkosti vznětlivých kapalin nebo plynů. Při nedodržování hrozí nebezpečí požáru nebo výbuchu.
• Nepoužívejte vódu s abrazivními částicemi jako je písek. Čerpání agresivních, abrazivních (smirkových), žíravých, hořlavých (např. motorová paliva) nebo výbušných kapalin, slané vody, čisticích prostředků a potravin není dovoleno. Teplota čerpané kapaliny nesmí překročit 35°C.
• Škladujte prístroj na suchém místě a mimo dosah dětí.

Pozor! Takto předejdete škodám na přístroji a následným zraněním:

• Nepracujte s poškozeným, neúplným prístrojem ani s prístrojem, které bylo modifikováno bez souhlasu výrobce. Před uvedením do provozu nechte odborníka zkontrolovat, zda jsou zavedena požadovaná elektrická ochranná opatření.
• Nepřenášejte ani neupevňujte přístroj na kabelu nebo na hadici.
• Chraňte přístroj před mrazem a proti chodu nasucho.
• Používejte pouze originální příslušenství a neprovádějte žádné přestavby na přístroji.
• K tématu „Cištění a Škladování“ si přečtěte pokyny v návodu k obsluze. Všechna související opatření, zejména otevírání zařízení, musí provést odborný elektrikář. V případě opravy se vždy obracejte na naše servisní středisko.

Elektrická bezpečnost:

Pozor: Tak předejdete nehodám a zraněním způsobeným elektrickým proudem:

• Při provozu přístroje musí být sítová zástrčka po instalaci volně přístupná.

• Než uvedeté do provozu svou novou domácí vodárnu, nechte ji odborně přezkoušet:

• územnění, vynulování, prou- dový chránič musí splňovat bezpečnostní předpisy ener- getických společností a musí rádně fungovat,

• ochrana elektrických konektorů proti vlhkosti.

• V případě nebezpečí povodně nainstalujte konektory v oblasti odolné proti povodním.

• Dbejte na to, aby sítóvé napětí odpovídalo údajům na typovém štítku.

• Provedte elektrickou instalaci v souladu s národními předpisy.
• Zapojte prístroj pouze do zásuvky s RCD (zbytkový proud) s domezovacím zbytkovým proudem maximálně 30 mA; pojistka minimálně 10 ampérů.
• Před každým použitím přístroje zkontrolujte sítový kabel a sítovou zástrčku, zda nejsou poškozeny. Vadné sítové kabely se nesmí opravovat, ale musí se vyměnit za nové. Svůj poškozený přístroj nechte opravit odborníkem.
• Dojde-li k poškození přípojného vedení tohoto přístroje, musí jej vyměnit výrobce nebo zákaznický servis či podobně kvalifi-

kovaná osoba, aby se předešlo ohrožením.

• Netahejte za sítový kabel při vytahování sítového kabelu ze zásuvky. Chraňte sítový kabel před horkem, olejem a ostrými hranami.
• Nepřenášejte ani neupevňujte přístroj na síťovém kabelu.
• Používejte pouze prodlužovací kabely, které jsou odolné proti stříkající vodě a jsou určeny pro venkovní použití. Před použitím vždy celkem rozviňte kabelový buben. Zkontrolujte, zda síťový kabel není poškozen.
• Pred jakoukoliv prací na přístroji, během pracovních přestávek a pokud se nepoužívá, vytáhněte síťovou zástrčku ze zásuvky.
• Sítové připojovací kabely nesmí mít menší průřez než pryžové hadice s označením H07RN-F. Průřez vodiče prodlužovacího kabelu musí být minimálně 2,5 mm².

Uvedení do provozu

Montáž

- Pokud byste chtěli domácí vodárnu instalovat napevno, přišroubujte přístroj k podkladu. Přišroubování k upevňovací desce rovněž zabraňuje klouzání přístroje.

Přitom dbejte na volný přístup k vypouštěcímu šroubu (10).

Používáte-li domácí vodárnu v domě, musíte zajistit všechna šroubová spojení těsnicí páskou.

Sítové připojení

Domácí vodárna, kterou jste si zakoupili, je již vybavena uzemňovací kontaktní zástrčkou. Domácí vodárna je určena pro zapojení do uzemňovací kontaktní zásuvky 230 V \~ 50 Hz.

Umístění

• Postavte prístroj na pevný, vodorovný podklad, na kterém nehrozí zatopení.
• Domácí vodárnu zásadně umístěte výše než je hladina vody, kterou chcete čerpat.

Pokud by to nebylo možné, nainstalujte uzavírací jednotku odolávající podtlaku mezi přístroj a sací hadici (lze zakoupit ve specializovaném obchodě nebo v obchodě pro kutily).

Tlakový zásobník (7) musí v dosud nepoužitém stavu vykazovat tlak vzduchu 0,15 MPa (1,5 bar). Před prvním uvedením do provozu zkontrolujte tlak vzduchu.

Tlak vzduchu lze zkontrolovat pouze pomocí externího tlakoměru, např. pomocí tlakoměru pro huštění pneumatik. Namontovaný ukazatel tlaku (11) ukazuje pouze tlak vody.

Regulujte tlak vzduchu v tlakovém zásobníku (7) odšroubováním ochranného krytu vzduchového ventilu (16) a zavedením nebo vypuštěním vzduchu do tlakového zásobníku pomocí vzduchového ventilu (17).

CZ

Připojení potrubí

Odstraňte obě krytky (3) ze vstupu vody (14) a výstupu vody (4) pomocí např. špachtle nebo plochého šroubováku.

Na straně sání nepoužívejte připo- jovací systémy s rychlospojkami.

Používáte-li domácí vodárnu v domě, musíte zajistit všechna šroubová spojení těsnicí páskou.

Pokud potrubí, připojené ke vstupu vody (14) nemá zpětný ventil, pak před připojením potrubí zašroubujte adaptér se zastavením zpětného toku (19) ke vstupu vody.

Vzduchem v sacím potrubí není zajištěna funkce domácí vodárny. Dodržujte pokyny, uvedené v kapitole „Doplňování čerpadla“.

Doplňování čerpadla

Domácí vodárnu je třeba před každým uvedením do provozu naplnit vodou. Pozor: Zabránit chodu čerpadla nasucho! Nebezpečí přehřátí!

Přehřátého čerpadla se nedotýkejte! Hrozí nebezpečí popálení!

Při spuštění čerpadla dbejte na to, že se čerpadlo a sací hadice zcela naplnily vodou, a zabránilo se tak chodu čerpadla na sucho. Při suchém chodu dochází k poškození přístroje.

• Otevřete víko filtru (1) domácí vodárny pomocí speciálního klíče (18).
• Nalijte vodu až po okraj.
• Pomocí speciálního klíče opět zašroubujte víko filtru.

Kontroly před uvedením do provozu

• Ujistěte se, zda je elektrické připojení 230 V \~ 50 Hz.
• Zkontrolujte správný stav elektrické zásuvky a její dostatečné zajištění (minim.10 A).
• Ujistěte se, že se vlhkost nebo voda nikdy nemohou dostat k síťovému připojení. Hrozí nebezpečí úrazu elektrickým proudem.

Spuštění přístroje

• Do zdroje napájení zapojte síťový připojovací kabel (9).
• Zapněte prístroj zapínačem/vypínačem (15).
• Při odběru vody se při poklesu tlaku v tlakovém zásobníku (7) se nezávisle aktivuje automatický spínač (12), který zapne čerpadlo. Je-li zastaven odběr vody, stoupá tlak v tlakové nádobě a automatický spínač nezávisle vypne čerpadlo.

Čištění a skladování

Pravidelně čistěte a udržujte filtr (2). Tím se zajistí jeho výkon a dlouhá životnost.

Práce, které nejsou popsány v tomto návodu k obsluze, přenechejte našemu servisnímu středisku. Používejte pouze originální díly.

Před jakoukoliv prací na přístroji vytáhněte síťovou zástrčku ze zásuvky.

Hrozí nebezpečí úrazu el. proudem nebo zranění pohyblivými díly.

Čištění filtru

Pravidelně čistěte znečištěný filtr (2), aby byl zachován výkon čerpání Vašeho čerpadla.

Vyměňte poškozený filtr.

1. Odšroubujte víko filtru (1). Vyjměte filtr (2).
2. Filtr (2) opatrně omyjte kartáčem pod čistou vodou. Nepoužívejte drsné čisticí prostředky ani rozpouštědla.
3. Opět vsadte filtr (2) a zašroubujte víko filtru (1).

Všechna opatření, která z toho vychází, zejména otevírání čerpadla (6), musí provést odborný elektrikár.

V prípadě opravy se vždy obratte na naše servisní středisko.

Skladování

• Skladujte prístroj v čistém, suchém stavu a mimo dosah dětí.
• Ke skladování vyšroubujte vypouštěcí šroub (10) a vylijte z čerpadla vodu.

Přenášení

K prénášení lze použít rukojeť pro prénášení (5).

Změna zapínacího a vypínacího tlaku (pouze kvalifikovaní pracovníci)

Pozor! Před změnou tlaku ověřte, zda spojovací kabely a připojená koncová zařízení odolají danému tlaku!

Pozor! Nebezpečí! Nebezpečí úrazu elektrickým proudem na svorkách tlakového spínače s odstraněným krytem. Otevření a seřízení tlakového spínače smí provádět pouze kvalifikovaný personál!

Tlakový spínač je z výroby nastaven tak, aby fungoval ve většině aplikací. Toto prénastavení lze v případě potřeby změnit.

Větší šroub/matice (I) slouží k regulaci uza-víracího tlaku, menší (II) pak k regulaci tlakového rozdílu. Tlak se mění otáčením doleva nebo doprava.

• Při otočení doprava se zvyšuje tlak.
• Při otočení doprava se tlak snižuje.

Ujistěte se, že rozdíl tlaku je vždy 1,5 bar.

Vypínací tlak musí být nižší než maximální provozní tlak čerpadla a membránové tlakové nádoby.

Po dokončení seřízení zapněte čerpadlo odečtením manometru zkontrolujte, zda je udržován požadovaný vypínací a zapínací tlak. Pokud je to nutné, zopakujte výše uvedený postup nastavení, dokud nebude dosaženo správného tlaku zapnutí a vypnutí.

CZ

Likvidace/ochrana životního prostředí

Zařízení, příslušenství a balení zlikvidujte ekologickou recyklací.

Elektrická zařízení nepatří do domácího odpadu.

• Přístroj odevzdejte na sběrném recyklačním místě. Použité plastové a kovové části lze oddělit a vytřídit pro recyklaci. V případě dotazů se obratte na servisní středisko.
• K likvidaci obalu dejte krabici do papírového odpadu. Platové díly dejte do duálního systému.

Náhradní díly/Příslušenství

Náhradní díly a příslušenství obdržíte na stránkách www.grizzly-service.eu

Pokud máte problémy při objednávání, použijte prosím kontaktní formulář. V případě jakýchkoliv dalších dotazů se obratte na servisní středisko / „Service-Center“ (viz strana 68).

speciální klíč objedn.č. 91105585 víko filtru 91105586 vodní filtr pevných částic 91105587 ochranný kryt vzduchového ventilu 91105591

Záruka

Vážení zákazníci,

Na tento prístroj poskytujeme 3letou záruku od data zakoupení.

V případě závady tohoto výrobku vám vůči prodejci výrobku přináleží zákonná práva. Tato zákonná práva nejsou omezena naší následovně uvedenou zárukou.

Záruční podmínky

Záruční doba začíná běžet ode dne nákupu. Uschovejte si, prosím, originál účtenky pro pozdější použití. Tento dokument budete potřebovat jako doklad o koupi.

Zjistíte-li během tří let od data koupě u tohoto výrobku materiálovou nebo výrobní vadu, bude výrobek námi, podle našeho výběru, bezplatně opraven nebo nahrazen. Tato záruční oprava předpokládá, že během 3leté lhůty předložíte poškozený přístroj s dokladem o koupi (pokladní stvrzenka) a písemně krátce popíšete, v čem spočívá závada a kdy k ní došlo.

Bude-li závada kryta naší zárukou, získáte zpět opravený nebo nový výrobek. Opravou nebo výměnou výrobku nezačíná záruční doba běžet od začátku.

Záruční doba a zákonné nároky na odstranění vady

Záruční doba se neprodlužuje poskytnutím záruky. Toto platí i pro nahrazené a opravené díly. Již při koupi zjištěné závady a nedostatky musíte nahlásit okamžitě po vybalení výrobku. Po uplynutí záruční doby musíte uhradit náklady za provedené opravy.

Rozsah záruky

Přístroj byl precizně vyroben podle přis- ných jakostních směrnic a před dodáním byl svědomitě zkontrolován.

Záruční oprava se vztahuje na materiálové nebo výrobní vady. Tato záruka se netýká dílů výrobku, které jsou vystaveny normálnímu opotřebení, a lze je považovat za spotřební materiál (např. filtr), nebo poškození křehkých dílů (např. spínač).

Tato záruka neplatí, je-li výrobek poškozen z důvodu neodborného používání, nebo pokud u něj nebyla prováděna údržba. Pro odborné používání výrobku musí být přesně dodržovány všechny pokyny uvedené v návodu k obsluze. Bezpodmínečně je třeba zabránit používání a manipulacím s výrobkem, které nejsou v návodu k obsluze doporučeny, nebo je před nimi varováno. Výrobek je určen jen pro soukromé účely a ne pro komerční využití. Záruka zaniká v případě zneužívání a neodborné manipulace, používání nadměrné síly a při zásazích, které nebyly provedeny naším autorizovaným servisem.

Postup v případě uplatňování záruky

Pro zajištění rychlého zpracování vaší žádosti, prosím, postupujte podle následujících pokynů:

- Na důkaz, že jste výrobek zakoupili, mějte pro jakékoli případné dotazy připravenou pokladní stvrzenku a identifikační číslo (IAN 304645_1904).

- Číslo výrobku je uvedeno na typovém štítku.

- Pokud by došlo k funkční poruše nebo jiným závadám, nejdříve telefonicky nebo e-mailem kontaktujte níže uvedené servisní oddělení. Pak získáte další informace o vyřízení vaší reklamace.

- Výrobek označený jako vadný můžete po domluvě s naším zákaznickým servisem, s připojením dokladu o koupi (pokladní stvrzenky) a po uvedení, v čem závada spočívá a kdy k ní došlo,

CZ

přeposlat bez platby poštovného na vám sdělenou adresu příslušného servisu. Aby bylo zabráněno problémům s přijetím a dodatečnými náklady, bezpodmínečně použijte jen tu adresu, která vám bude sdělena. Zajistěte, aby zásilka nebyla odeslána nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky. Přístroj zašlete včetně všech částí příslušenství dodaných při zakoupení a zajistěte dostatečně bezpečný přepravní obal.

Opravna

Opravy, které nespadají do záruky, můžete nechat udělat v našem servisu oproti zúčtování. Rádi vám připravíme předběžný odhad nákladů.

Můžeme zpracovávat jen ty přístroje, které byly dostatečně zabalené a odeslány vyplaceně.

Pozor: Prosím, přístroj zašlete našemu autorizovanému servisu vyčištěný a s upozorněním na závadu.

Nepřijmeme přístroje zaslané nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky.

Likvidaci vašich poškozených zaslaných přístrojů provedeme bezplatně.

Service-Center

CZ Servis Česko Tel.: [phone] E-Mail: [e-mail] IAN 304645_1904

Dovozce

Prosím, respektujte, že následující adresa není adresou servisu. Nejdříve kontaktujte shora uvedené servisní středisko.

Všeobecný opis....70

Rozsah dodávky 70

Prehl'ad....70

Opis funkcie....70

Technické údaje....70

Bezpečnostnépokyny .....71

Symboly v návode na obsluhu .....71

Piktogramy na prístroji .....71

Všeobecné bezpečnostné pokyny.....71

Kontroly pred uvedením

do prevádzky 74

Servisná oprava ....77

Obalový materiál riadne zlikvidujte.

Prehl'ad

1 Kryt filtra

Domáca vodáreň dopravuje automaticky vodu. Čerpadlo sa zapne v závislosti od tlaku a dopravuje vodu.

Objem nádrže....24 l

výška čerpadla (Hmax) .....50 m

zásobníka (prednastavená) .....30 m

Teplota vody (Tmax). 35 °C

Hadicová prípojka ...... 1" (30,3 mm)

Zapínací tlak (prednastavený) p(on) .... 0,15 MPa (1,5 bar) Vypínací tlak (prednastavený) p(off) .... 0,3 MPa (3 bar) Trieda ochrany....I Druh ochrany....IPX4 Hladina akustického tlaku (L pA )....61,6 dB (A); K pA = 3,2 dB Hladina akustického výkonu (L WA ) odmeraná .... 81,6 dB (A); K WA = 3,2 dB zaručená .... 91 dB (A)

Bezpečnostné pokyny

Symboly v návode na obsluhu

Zákazová značka s údajmi k zabráneniu škodám

Pozor: Zabráňte cho- du čerpadla nasucho! Nebezpečenstvo prehriatia!

Údaj hladiny akustického výkonu L _WA v dB

Všeobecné bezpečnostné pokyny

Práca s prístrojom:

Opatrne: Vyhnete sa nehodám a poraneniam:

Elektrická bezpečnost:

- Nepoužívajte sietový kábel na vytiahnutie sietovej zástrčky zo zásuvky. Sietový kábel chránět pred horúčavou, olejom a ostrými hranami.

- Prístroj nenoste ani neupevňujte za sietový kábel.

• Sieťový pripojovací kábel (9) pripojte na elektrické napájanie.
• Prístroj zapnite vypínačom zap/vyp (15).
• Pri odbere vody sa pri poklese tlaku v tlakovom zásobníku (7) samostatne aktivuje automatický spínač (12) a zapne sa čerpadlo. Ak sa odber vody zastaví, stúpne tlak v kotle a automatický spínač vypne samočinne čerpadlo.

Pozor! Nebezpečenstvo! Nebezpečenstvo zásahu elektrickým prúdom na pripojovacích svorkách v tlakovom spínači pri odobratom kryte. Tlakový spínač smú otvorit' a nastaviť iba odborníci!

• Otočenie smerom doprava zvýši tlak
• Otočenie smerom dolava zníži tlak

Dávajte pozor na to, aby tlakový rozdiel činil vždy 1,5 bar.

Po uskutočnenom nastavení zapnite čerpadlo a odčítaním manometra skontrolujte, či sa dodrží želaný vypínací tlak a zapínací tlak. Príp. treba zopakovat' hore uvedený proces nastavenia, až bude dosiahnutý správny zapínací a vypínací tlak.

Likvidácia/ochrana životného

• Náradie a odovzdajte na zbernom mieste pre d'alšie zhodnotenie. Použité plastové a kovové časti sa môžu vytriedit' a tak odniest' na ekologické zhodnotenie. Informujte sa o tom v našom Service-Centre.
• Na likvidáciu obalu odovzdajte škatulů do papierového odpadu. Plastové časti odovzdajte o duálneho systému.

- Číslo artiklu nájdete na typovom štítku.

Překlad originálního prohlášení o shodě CE
Potvrzujeme tímto, že tentoDomácí vodárnakonstrukční řady PHWW 1200 A1Pořadové číslo201911000001 - 201911014670odpovídá následujícím příslušným směrnicím EÚ v jejich právě platném znění:
2014/30/EU • 2014/35/EU • 2000/14/EC • 2011/65/EU*
Aby byl zaručen souhlas, byly použity následující harmonizované normy, národní nor-my a ustanovení:
EN 60335-1:2012+A11:2014+A13:2017 • EN 60335-2-41:2003+A1:2004+A2:2010EN 55014-1:2017 • EN 55014-2:2015 • EN 61000-3-2:2019EN 61000-3-3:2013 • EN 62233:2008 • EN 60730-2-6:2016EN 60730-1:2011 • IEC 62321-3-1:2013
Navíc se v souhlase se směrnicí pro emisi hluku 2000/14/EC potvrzuje:Úroveň akustického výkonu:zaručená: 91 dB(A)měřená: 81,6 dB(A)Použitý postup konformitního ohodnocení dle dodatku V / 2000/14/EC
Výhradní odpovědnost za vystavení tohoto prohlášení o shodě (19)** nese výrobce:
Grizzly Tools GmbH & Co. KGStockstädter Straße 20D-63762 GroßostheimGERMANY01.12.2019	Christian FrankOsoba zplnomocněná ksestavení dokumentace

* Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady z 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních.
** Obě poslední číslice roku, kdy bylo uvedeno označení CE.

Artikelnummer Adapter 1¼ ": 91105594 Stav při dodání: Přípojka hadice: 1" Průtok: 3500 l/h

Pomocí hadicové přípojky 1¼ " lze dosáhnout průtoku 5 000 l/h.

Přípojka je k dispozici v našem obchodě online na adrese www.grizzly-service.eu.

Adaptér 1¼ " - č. výr.: 91105594

Adaptér 1¼ " - číslo výrobku: 91105594

/// PARKSIDE
