Produkttyp	Druckerhöhungsanlage (Wasserversorgungspumpe)
Marke und Modell	Parkside PHWW 1200 A1
Gewicht	14,5 kg
Leistungsaufnahme	1200 W
Eingangsspannung / Frequenz	230 V~, 50 Hz
Max. Durchflussmenge	5000 l/h (mit 1¼"-Anschluss)
Max. Gesamtförderhöhe	50 m
Förderhöhe mit Behälter (Werkseinstellung)	30 m
Behälterinhalt	24 l
Max. Saughöhe	8 m
Max. Wassertemperatur	35 °C
Schlauchanschluss	1" (30,3 mm); umrüstbar auf 1¼" (optionales Teil)
Einschaltdruck (voreingestellt)	1,5 bar (0,15 MPa)
Ausschaltdruck (voreingestellt)	3 bar (0,3 MPa)
Schutzklasse	I
Schutzart	IPX4 (geschützt gegen Spritzwasser)
Schalldruckpegel (LpA)	61,6 dB(A); Unsicherheit K=3,2 dB
Garantierter Schallleistungspegel	91 dB(A)
Bestimmungsgemäße Verwendung	Hauswasserversorgung, Gartenbewässerung; klares Wasser und Regenwasser
Wartung	Regelmäßige Reinigung des Filters; vor Lagerung entleeren; nicht trocken laufen lassen
Garantie	3 Jahre (Frankreich und Belgien)
Ersatzteile verfügbar	Ja: Spezialschlüssel, Filterdeckel, Filter, Schutzhaube

Häufig gestellte Fragen - PHWW 1200 A1 PARKSIDE

Welche Art von Wasser kann ich mit der Pumpe PHWW 1200 A1 verwenden?

Die Pumpe ist für die Förderung von klarem Wasser und Regenwasser bis 35 °C ausgelegt. Nicht mit Salzwasser, Chemikalien, Kraftstoffen oder abrasiven Flüssigkeiten verwenden.

Wie fülle ich die Pumpe vor der ersten Inbetriebnahme?

Öffnen Sie den Filterdeckel mit dem Spezialschlüssel, gießen Sie Wasser bis zum Rand ein und schrauben Sie den Deckel wieder zu. Lassen Sie die Pumpe niemals trocken laufen.

Was tun, wenn die Pumpe nicht startet?

Überprüfen Sie, ob die Stromversorgung angeschlossen ist und der Schalter auf Ein steht. Stellen Sie sicher, dass die Pumpe mit Wasser gefüllt und der Filter nicht verstopft ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie reinige ich den Filter der Pumpe?

Trennen Sie das Gerät vom Netz. Schrauben Sie den Filterdeckel ab, entnehmen Sie den Filter, waschen Sie ihn mit einer Bürste unter klarem Wasser (ohne Reinigungsmittel), setzen Sie ihn wieder ein und schrauben Sie den Deckel wieder zu.

Welcher Luftdruck ist im Druckbehälter erforderlich?

Vor der ersten Inbetriebnahme muss der Luftdruck 1,5 bar (0,15 MPa) betragen. Überprüfen Sie ihn mit einem externen Manometer über das Pneumatikventil.

Kann ich die Pumpe dauerhaft eingesteckt lassen?

Ja, der automatische Druckschalter schaltet die Pumpe je nach Druck ein und aus. Bei Lagerung oder wenn Sie den Ort verlassen, ziehen Sie jedoch den Netzstecker.

Wie überwintere ich die Pumpe?

Lassen Sie das Wasser durch Öffnen der Ablassschraube ab. Reinigen Sie den Filter und lagern Sie das Gerät an einem trockenen, frostfreien Ort.

Welches Zubehör wird mit der Pumpe geliefert?

Die Pumpe wird mit einem Spezialschlüssel, einem Adapter mit Rückschlagventil und der Bedienungsanleitung geliefert.

Wie kontaktiere ich den Kundendienst?

Für Frankreich: 0800 919270 (kostenlos) oder [e-mail]. Für Belgien: 070 270 171 (0,15 EUR/min) oder [e-mail]. Geben Sie die IAN-Nummer 304645_1904 an.

Wie lange beträgt die Garantie?

Die gesetzliche Garantie beträgt 3 Jahre ab Kaufdatum. Bewahren Sie den Kassenbon als Nachweis auf.

BEDIENUNGSANLEITUNG PHWW 1200 A1 PARKSIDE

Originalbetriebsanleitung

FR BE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB IE

DE / AT / CH Originalbetriebsanleitung Seite

Allgemeine Beschreibung ....5

Lieferumfang....5

Übersicht 5

Funktionsbeschreibung......5

Technische Daten......5

Sicherheitshinweise......6

Symbole in der Betriebsanleitung .....6

Bildzeichen auf dem Gerät......6

Allgemeine Sicherheitshinweise .....6

Inbetriebnahme ....8

Montage 8

Netzanschluss 8

Aufstellen....9

Anschluss der Leitungen 9

Pumpe befüllen 9

Prüfungen vor Inbetriebnahme .....10

Gerätestart....10

Reinigung und Lagerung ......10

Filter reinigen 10

Lagerung 10

Transport....10

Ein- und Abschaltdruck

ändern (nur Fachkräfte) ......10

Entsorgung/Umweltschutz......11

Ersatzteile/Zubehör ......11

Garantie 12

Reparatur-Service ....13

Original-EG-Konformitäts-

erklärung 83

Explosionszeichnung ....85

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden.

Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt. Es ist nicht auszuschließen, dass sich in Einzelfällen am oder im Gerät bzw. in Schlauchleitungen Restmengen von Wasser oder Schmierstoffen befinden. Dies ist kein Mangel oder Defekt und kein Grund zur Besorgnis.

Die Betriebsanleitung ist Bestandteil dieses Gerätes. Sie enthält wich-

tige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche.

Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.

Bestimmungsgemäße Verwendung

Das Hauswasserwerk ist für den privaten Einsatz im Haus und im Garten bestimmt. Das Gerät ist für die Brauchwasserversorgung und Gartenbewässerung geeignet. Es ist ausschließlich zur Förderung von Klarwasser und Regenwasser bis zu einer Temperatur von max. 35 °C vorgesehen. Jede andere Verwendung, die in dieser Betriebsanleitung nicht ausdrücklich zugelassen wird (z. B. Förderung von Lebensmitteln, Salzwasser, Motorenkraftstoffen, chemischen Produkten oder Wasser mit abrasiven Stoffen) kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen.

Das Hauswasserwerk ist nicht für den Dauerbetrieb geeignet. Dauerbetrieb verkürzt die Lebensdauer und die Garantie erlischt. Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie.

Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Allgemeine Beschreibung

Die Abbildung der wichtigsten Funktionsteile finden Sie auf der Ausklappseite.

Lieferumfang

Nehmen Sie das Gerät vorsichtig aus der Packung und prüfen Sie, ob die nachfolgenden Teile vollständig sind:

• Gerät
• Spezialschlüssel
• Adapter mit Rückflussstop
• Betriebsanleitung

Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

Übersicht

1 Filterdeckel
2 Wasserpartikelfilter
3 Abdeckkappe

4 Wasserausgang
5 Tragegriff
6 Pumpe
7 Druckspeicher
8 Bohrung zur Festinstallation
9 Netzanschlussleitung
10 Ablassschraube

11 Druckanzeige
12 Automatikschalter
13 Druckschlauch

14 Wassereingang

15 Ein-/Ausschalter
16 Schutzkappe für Luftventil
17 Luftventil
18 Spezialschlüssel
19 Adapter mit Rückflussstop

Funktionsbeschreibung

Das Hauswasserwerk fördert automatisch Wasser. Die Pumpe schaltet sich druckabhängig ein und fördert Wasser.

Der Einschaltpunkt ist werkseitig vorgegeben und auf 1,5 bar (0,15 MPa) eingestellt. Der Abschaltdruck ist werkseitig auf 3 bar eingestellt. Dies entspricht einer Förderhöhe von 30 Metern. Durch diese Voreinstellung erreicht das System den höchsten Wirkungsgrad in Bezug auf Leistung und Langlebigkeit. Der Abschaltdruck ist einstellbar. Bei einem Abschaltdruck von 5 bar erreicht das Gerät eine Förderhöhe von 50 Metern. Diese Einstellung ist nur von einem Fachmann durchzuführen.

Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.

Technische Daten

Hauswasserwerk..PHWW 1200 A1

Nenneingangsspannung ... 230 V\~, 50 Hz

Leistungsaufnahme ....1200 W

Gewicht....14,5 kg

Tankvolumen.... 24 l

Saughöhe max. 8 m

Maximale Fördermenge (Qmax) .5000 l/h

Maximale Förderhöhe Pumpe (Hmax) .....50 m

Maximale Förderhöhe

Druckspeicher (voreingestellt)......30 m

Wassertemperatur (Tmax)......35 °C

DEATCH

Schlauchanschluss...... 1" (30,3 mm)

Einschaltdruck (voreingestellt) p(on) 0,15 MPa (1,5 bar)

Abschaltdruck (voreingestellt) p(off) 0,3 MPa (3 bar)

Schutzklasse......1

Schutzart....IPX4

Schalldruckpegel (L_pA) ..... 61,6 dB (A); K_pA = 3,2 dB

Schallleistungspegel (L WA ) gemessen.....81,6 dB (A); K WA = 3,2 dB garantiert.....91 dB (A)

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Hauswasserwerk.

Symbole in der Betriebsanleitung

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden

Es besteht Verbrennungsgefahr!

Gebotszeichen mit Angaben zur Verhütung von Schäden

Netzstecker ziehen

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät

Bildzeichen auf dem Gerät

ung! Betriebsanleitung lesen.

Nicht für reines Sandwasser geeignet.

Achtung: Trockenlauf der Pumpe vermeiden! Überhitzungsgefahr!

Achtung! Ziehen Sie bei Beschädigung oder Durchschneiden des Netzkabels sofort den Netzstecker aus der Steckdose.

Wassereingang

Wasserausgang

Angabe des Schallleistungs- pegels L_WA in dB

Elektrogeräte gehören nicht in den Hausmüll.

Allgemeine Sicherheitshinweise

Arbeiten mit dem Gerät:

Vorsicht: So vermeiden Sie Unfälle und Verletzungen:

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie be-

aufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

• Kinder dürfen nicht mit dem Gerät spielen.
• Reinigung und Benutzer-Wartung dürften nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Befinden sich Personen im Wasser, so darf das Gerät nicht betrieben werden.
• Ergreifen Sie geeignete Maßnahmen, um Kinder vom laufen-den Gerät fernzuhalten.
• Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.
• Benutzen Sie das Gerät nicht in der Nähe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand- oder Explosionsgefahr.
• Nicht für Wasser mit abrasiven Partikeln, wie Sand verwenden. Die Förderung von aggressiven, abrasiven (schmiergelwirkenden), ätzenden, brennbaren (z. B. Motorenkraftstoffe) oder explosiven Flüssigkeiten, Salzwasser, Reinigungsmitteln und Lebensmitteln ist nicht gestattet. Die Temperatur der Förderflüssigkeit darf 35°C nicht überschreiten.
• Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.

Vorsicht! So vermeiden Sie Geräteschäden und eventuell daraus resultierende Personenschäden:

- Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät. Lassen Sie vor Inbetriebnahme durch einen Fachmann prüfen, dass die geforderten elektrischen Schutzmaßnahmen vorhanden sind.

- Tragen oder befestigen Sie das Gerät nicht am Kabel oder am Schlauch.

- Schützen Sie das Gerät vor Frost und Trockenlaufen.

- Verwenden Sie nur Original-Zubehör und führen Sie keine Umbauten am Gerät durch.

- Lesen Sie zum Thema „Reinigung und Lagerung“ bitte die Hinweise in der Betriebsanleitung. Alle darüber hinausgehenden Maßnahmen, insbesondere das Öffnen des Gerätes, sind von einer Elektrofachkraft auszuführen. Wenden Sie sich im Reparaturfall immer an unser Service-Center.

Elektrische Sicherheit:

Vorsicht: So vermeiden Sie Unfälle und Verletzungen durch elektrischen Schlag:

- Bei Betrieb des Gerätes muss nach dem Aufstellen der Netzstecker frei zugänglich sein.

- Bevor Sie Ihr neues Hauswasserwerk in Betrieb nehmen, lassen Sie fachmännisch prüfen:

- Erdung, Nullung, Fehlerstromschutzschaltung muß den Sicherheitsvorschriften der Energie-Versorgungsunternehmen entsprechen und einwandfrei funktionieren,

DEATCH

- Schutz der elektrischen Steckverbindungen vor Nässe.

- Bei Überschwemmungsgefahr die Steckverbindungen im überflutungssicheren Bereich anbringen.

- Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.

- Führen Sie die Elektroinstallation entsprechend der nationalen Vorschriften aus.

- Schließen Sie das Gerät nur an eine Steckdose mit RCD (Residual Current Device) mit einem Bemessungsfehlerstrom von nicht mehr als 30 mA an; Sicherung mindestens 10 Ampere.

- Prüfen Sie vor jedem Gebrauch Gerät, Netzkabel und Netzstecker auf Beschädigungen. Defekte Netzkabel dürfen nicht repariert werden, sondern müssen gegen ein neues ausgetauscht werden. Lassen Sie Schäden an Ihrem Gerät von einem Fachmann beseitigen.

- Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

- Benutzen Sie das Netzkabel nicht, um den Netzstecker aus der Steck-dose zu ziehen. Schützen Sie das Netzkabel vor Hitze, Öl und scharfen Kanten.

- Tragen oder befestigen Sie das Gerät nicht am Netzkabel.

- Verwenden Sie nur Verlängerungskabel, die spritzwasserge-

schützt und für den Gebrauch im Freien bestimmt sind. Rollen Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Netzkabel auf Schäden.

- Ziehen Sie vor allen Arbeiten am Gerät, in Arbeitspausen und bei Nichtgebrauch den Netzstecker aus der Steckdose.

- Netzanschlussleitungen dürfen keinen geringeren Querschnitt besitzen als Gummischlauchleitungen mit der Bezeichnung H07RN-F. Der Litzenquerschnitt des Verlängerungskabels muss mindestens 2,5 mm² betragen.

Inbetriebnahme

Montage

- Sollten Sie das Hauswasserwerk fest installieren wollen, verschrauben Sie das Gerät mit dem Untergrund. Eine Verschraubung mit einer Befestigungsplatte verhindert auch ein Verrutschen des Gerätes.

Beachten Sie dabei einen freien Zugang zur Ablassschraube (10).

Wenn Sie das Hauswasserwerk im Haus benutzen, müssen Sie alle Schraubverbindungen mit einem Dichtungsband versehen.

Netzanschluss

Das von Ihnen erworbene Hauswasserwerk ist bereits mit einem Schutzkontaktstecker versehen. Das Hauswasserwerk ist bestimmt für den Anschluss an eine Schutzkontaktsteckdose mit 230 V\~ 50 Hz.

Aufstellen

- Stellen Sie das Gerät auf einen festen, waagerechten und flutungssicheren Untergrund.

- Stellen Sie das Hauswasserwerk grundsätzlich höher als die Wasseroberfläche, aus der Sie pumpen möchten. Sollte dies nicht möglich sein, installieren Sie eine unterdruckfeste Absperreinheit zwischen dem Gerät und dem Saugschlauch (im Fachhandel oder Baumarkt erhältlich).

Der Druckspeicher (7) muss im noch nicht genutzten Zustand einen Luftdruck von 0,15 MPa (1,5 bar) aufweisen. Kontrollieren Sie den Luftdruck vor Erstinbetriebnahme.

Der Luftdruck kann nur mit einem externen Druckmesser z. B. mit einem Reifenbefüller kontrolliert werden. Die montierte Druckanzeige (11) zeigt lediglich den Wasserdruck an.

Regulieren Sie den Luftdruck im Druckspeicher (7), indem Sie die Schutzkappe für das Luftventil (16) abdrehen und Luft über das Luftventil (17) in den Druckspeicher einbringen oder ablassen.

Anschluss der Leitungen

Entfernen Sie die beiden Abdeckkappen (3) aus dem Wassereingang (14) und. dem Wasserausgang (4) mit Hilfe von z. B. einer Spachtel oder eines Schlitzschraubendrehers.

Verwenden Sie an der Saugseite keine Anschlusssysteme mit Schnellkupplungen.

Wenn Sie das Hauswasserwerk im Haus benutzen, müssen Sie alle Schraubverbindungen mit einem Dichtungsband versehen.

Sollte die Leitung, die Sie an den Wassereingang (14) anschließen kein Rücklaufventil besitzen, dann schrauben Sie den Adapter mit Rückflussstop (19) an den Wassereingang, bevor Sie die Leitung anschließen.

Durch Luft in der Ansaugleitung ist die Funktion des Hauswasserwerks nicht gewährleistet. Beachten Sie die Hinweise im Kapitel „Pumpe befüllen“.

Pumpe befüllen

Das Hauswasserwerk muss vor jeder Inbetriebnahme mit Wasser befüllt werden. Achtung: Trockenlaufen der Pumpe vermeiden! Überhitzungsgefahr! Eine überhitzte Pumpe darf nicht berührt werden! Es besteht Verbrennungsgefahr! Achten Sie beim Einschalten der Pumpe darauf, dass die Pumpe und der Saugschlauch vollständig mit Wasser gefüllt sind, um ein Trockenlaufen der Pumpe zu vermeiden. Ein Trockenlaufen beschädigt das Gerät.

• Öffnen Sie den Filterdeckel (1) des Hauswasserwerks unter Zuhilfenahme des Spezialschlüssels (18).
• Füllen Sie Wasser bis zum Rand auf.
• Verschrauben Sie den Filterdeckel mithilfe des Spezialschlüssels wieder.

Prüfungen vor Inbetriebnahme

• Vergewissern Sie sich, dass der elektrische Anschluss 230 V \~ 50 Hz beträgt.
• Überprüfen Sie den ordnungsgemäßen Zustand der elektrischen Steckdose und dass diese ausreichend abgesichert ist (mind.10 A).
• Vergewissern Sie sich, dass nie Feuchtigkeit oder Wasser an den Netzanschluss kommen kann. Es besteht die Gefahr eines Stromschlages.

Gerätestart

• Schließen Sie die Netzanschlussleitung (9) an die Stromversorgung an.
• Schalten Sie das Gerät am Ein-/Ausschalter (15) ein.
• Bei Wasserentnahme wird, bei Druckabfall im Druckspeicher (7), der Automatikschalter (12) selbstständig aktiviert und schaltet die Pumpe ein. Wird die Wasserentnahme gestoppt, steigt der Kesseldruck und der Automatikschalter schaltet die Pumpe selbstständig aus.

Reinigung und Lagerung

Reinigen und pflegen Sie den Filter (2) regelmäßig. Dadurch wird seine Leistungsfähigkeit und eine lange Lebensdauer gewährleistet.

Lassen Sie Arbeiten, die nicht in dieser Betriebsanleitung beschrieben sind, von unserem Service-Center durchführen. Verwenden Sie nur Originalteile.

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker. Es besteht die Gefahr eines Stromschlages oder Verletzungsgefahr durch bewegliche Teile.

Filter reinigen

Reinigen Sie einen verschmutzten Filter (2) regelmäßig, damit die Förderleistung Ihrer Pumpe erhalten bleibt. Tauschen Sie einen beschädigten Filter aus.

1. Schrauben Sie den Filterdeckel (1) ab. Entnehmen Sie den Filter (2).
2. Waschen Sie den Filter (2) mit einer Bürste vorsichtig unter klarem Wasser ab. Verwenden Sie keine scharfen Reinigungs- oder Lösungsmittel.
3. Setzen Sie den Filter (2) wieder ein und schrauben Sie den Filterdeckel (1) zu.

Alle darüber hinausgehenden Maßnahmen, insbesondere das Öffnen der Pumpe (6), sind von einer Elektrofachkraft auszuführen. Wenden Sie sich im Reparaturfall immer an unser Service-Center.

Lagerung

• Bewahren Sie das Gerät gereinigt, trocken und außerhalb der Reichweite von Kindern auf.
• Zur Aufbewahrung öffnen Sie die Ablassschraube (10) und entleeren Sie die Pumpe von Wasser.

Transport

Zum Transportieren kann der Tragegriff (5) verwendet werden.

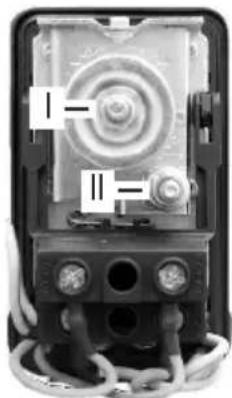

Ein- und Abschaltdruck ändern (nur Fachkräfte)

Achtung! Überprüfen Sie vor dem Abändern des Drucks ob die Anschlussleitungen und die angeschlossenen Endgeräte dem Druck standhalten!

Achtung! Gefahr! Stromschlaggefahr an den Anschlussklemmen im Druckschalter bei abgenommenem Deckel. Nur Fachkräfte dürfen den Druckschalter öffnen und einstellen!

Der Druckschalter ist werksseitig so eingestellt, dass die meisten Einsatzbereiche abgedeckt werden. Diese Voreinstellung lässt sich bei Bedarf ändern.

Die größere Schraube/Mutter (I) ist zum Regeln des Einschaltdrucks und die kleinere (II) zum Regeln der Druckdifferenz. Der Druck wird durch das Drehen nach links oder rechts verändert.

• Drehung nach rechts erhöht den Druck
• Drehung nach links verringert den Druck

Achten Sie darauf, dass die Druck-differenz immer 1,5 bar beträgt.

Der Ausschaltdruck muss kleiner als der maximale Betriebsdruck der Pumpe und des Membrandruckbehälters sein.

Nach erfolgter Einstellung die Pumpe einschalten und durch Ablesen des Manometers prüfen, ob der gewünschte Ausschaltdruck und Einschaltdruck eingehalten werden. Ggf. ist der oben aufgeführte Einstellvorgang zu wiederholen, bis der richtige Ein- und Ausschaltdruck erreicht wird.

Entsorgung/ Umweltschutz

Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehören nicht in den Hausmüll.

• Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführt werden. Fragen Sie hierzu unser Service-Center.
• Zur Entsorgung der Verpackung geben Sie den Karton zum Papiermüll. Kunststoffteile führen Sie dem Dualen System zu.

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzly-service.eu

Sollten Sie Probleme mit dem Bestellvorgang haben, verwenden Sie bitte das Kontaktformular. Bei weiteren Fragen wenden Sie sich an das „Service-Center“ (siehe Seite 13).

Spezialschlüssel ...... Bestellnr. 91105585

Filterdeckel 91105586

Wasserpartikelfilter 91105587

Schutzkappe für Luftventil 91105591

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum.

Im Falle von Mängeln dieses Geräts stehen Ihnen gegen den Verkäufer des Geräts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Geräts ein Material- oder Fabrikationsfehler auf, wird das Gerät von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Gerät zurück. Mit Reparatur oder Austausch des Geräts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Geräteteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z. B. Filter) oder für Beschädigungen an zerbrechlichen Teilen (z. B. Schalter). Diese Garantie verfällt, wenn das Gerät beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Geräts sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Gerät ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Identifikationsnummer (IAN 304645_1904) als Nachweis für den Kauf bereit.
  • Die Artikelnummer entnehmen Sie bitte dem Typenschild.
• Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte

Serviceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.

- Ein als defekt erfasstes Gerät können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Reparatur-Service

Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.

Nicht angenommen werden unfrei eingeschickte Geräte, sowie Geräte die per Sperrgut, Express oder mit sonstiger Sonderfracht versendet wurden.

Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Service-Center

DE Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

IAN 304645_1904

AT Service Österreich

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 304645_1904

CH Service Schweiz

Tel.: [phone]

(0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 304645_1904

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst das oben genannte Service-Center.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

GERMANY

www.grizzly-service.eu

Contents

Introduction ......14

Proper use 14

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Germany

www.grizzly-service.eu

Table des matières

Introduction ......24

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Allemagne

www.grizzly-service.eu

Inhoud

Inleiding 37

Reglementair gebruik ....37

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Duitsland

www.grizzly-service.eu

Spis treści

Wstęp 48

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Niemcy

www.grizzly-service.eu

Obsah

Úvod....59

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

NĚMECKO

www.grizzly-service.eu

Obsah

Úvod....69

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

NEMECKO

www.grizzly-service.eu

DEATCH	Original-EG-Konformitätserklärung
Hiermit bestätigen wir, dass das HauswasserwerkModell PHWW 1200 A1Seriennummer 201911000001 - 201911014670folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:
2014/30/EU • 2014/35/EU • 2000/14/EG • 2011/65/EU*
Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:
EN 60335-1:2012+A11:2014+A13:2017 • EN 60335-2-41:2003+A1:2004+A2:2010EN 55014-1:2017 • EN 55014-2:2015 • EN 61000-3-2:2019EN 61000-3-3:2013 • EN 62233:2008 • EN 60730-2-6:2016EN 60730-1:2011 • IEC 62321-3-1:2013
Zusätzlich wird entsprechend der Geräuschemissionsrichtlinie 2000/14/EG bestätigt:SchallleistungspegelGarantiert: 91 dB(A)Gemessen: 81,6 dB(A)Angewendetes Konformitätsbewertungsverfahren entsprechend Anh. V / 2000/14/EG
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung (19)** trägt der Hersteller:
	Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 Großostheim,Germany01.12.2019	Christian FrankDokumentationsbevollmächtigter

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.
** Die beiden letzten Ziffern des Jahres, in dem die CE-Kennzeichnung angebracht wurde.

Stockstädter Straße 20

DE-63762 Großostheim

GERMANY

Stand der Informationen · Last Information

FSC www.fsc.org 100% Aus vorblödlich bewirtschafteten Wäldern FSC® C142184

Auslieferungszustand: Schlauchanschluss: 1" Fördermenge: 3500 l/h

Eine Fördermenge von 5000 l/h erreichen Sie mit einem 1¼ "Schlauchanschluss. Dieser ist in unserem Online- Shop unter www.grizzly-service.eu erhältlich.
