NÁVOD K OBSLUZE OFT 855 Güde

Překlad originálního návodu k provozu Stolek pro horní frézu

Překlad originálního návodu k provozu

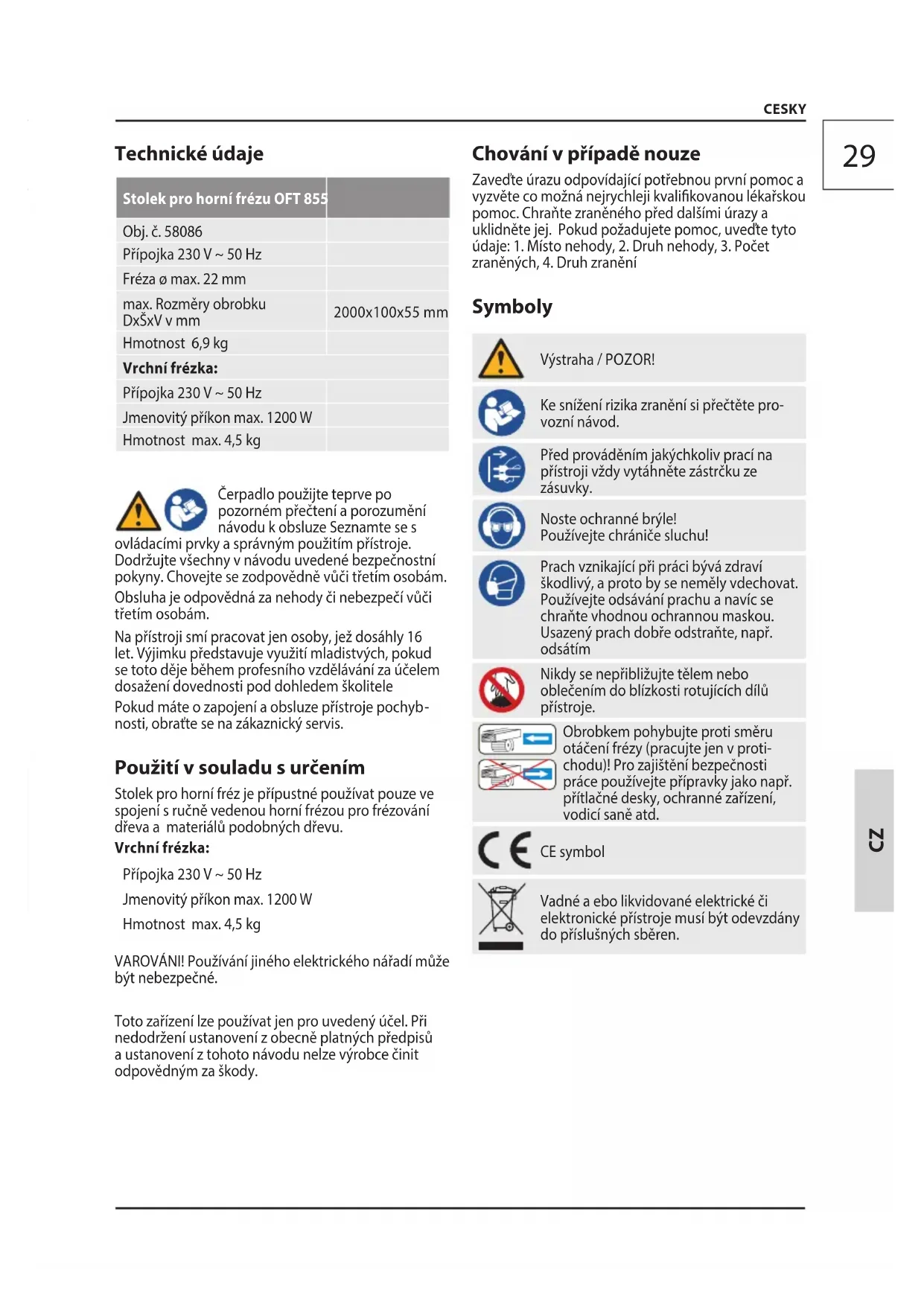

CESKY Technické údaje Stolek pro horní frézu OFT 855 Obj. č. 58086 Přípojka 230 V ~ 50 Hz Fréza ø max. 22 mm max. Rozměry obrobku DxŠxV v mm 2000x100x55 mm Hmotnost 6,9 kg Vrchní frézka: Přípojka 230 V ~ 50 Hz Jmenovitý příkon max. 1200 W Hmotnost max. 4,5 kg Čerpadlo použijte teprve po pozorném přečtení a porozumění návodu k obsluze Seznamte se s ovládacími prvky a správným použitím přístroje. Dodržujte všechny v návodu uvedené bezpečnostní pokyny. Chovejte se zodpovědně vůči třetím osobám. Obsluha je odpovědná za nehody či nebezpečí vůči třetím osobám. Na přístroji smí pracovat jen osoby, jež dosáhly 16 let. Výjimku představuje využití mladistvých, pokud se toto děje během profesního vzdělávání za účelem dosažení dovednosti pod dohledem školitele Pokud máte o zapojení a obsluze přístroje pochyb

nosti, obraťte se na zákaznický servis. Použití v souladu s určením Stolek pro horní fréz je přípustné používat pouze ve spojení s ručně vedenou horní frézou pro frézování dřeva a materiálů podobných dřevu. Vrchní frézka: Přípojka 230 V ~ 50 Hz Jmenovitý příkon max. 1200 W Hmotnost max. 4,5 kg VAROVÁNI! Používání jiného elektrického nářadí může být nebezpečné. Toto zařízení lze používat jen pro uvedený účel. Při nedodržení ustanovení z obecně platných předpisů a ustanovení z tohoto návodu nelze výrobce činit odpovědným za škody. Chování v případě nouze Zaveďte úrazu odpovídající potřebnou první pomoc a vyzvěteco možná nejrychleji kvalikovanou lékařskou pomoc.Chraňte zraněného před dalšími úrazy a uklidněte jej. Pokud požadujete pomoc,uveďte tyto údaje: 1. Místo nehody, 2. Druh nehody, 3. Počet zraněných, 4. Druh zranění Symboly Výstraha / POZOR! Ke snížení rizika zranění si přečtěte pro- vozní návod. Před prováděním jakýchkoliv prací na přístroji vždy vytáhněte zástrčku ze zásuvky. Noste ochranné brýle! Používejte chrániče sluchu! Prach vznikající při práci bývá zdraví škodlivý, a proto by se neměly vdechovat. Používejte odsávání prachu a navíc se chraňte vhodnou ochrannou maskou. Usazený prach dobře odstraňte, např. odsátím Nikdy se nepřibližujte tělem nebo oblečením do blízkosti rotujících dílů přístroje. typelabels - warnings - branding - positionsCUT CONTOUR:!!! all stickers are shown in original size !!! STRUCTURE OF THE SERIAL - CURRENT PRODUCTION YEAR Don´t print!Just for example! Güde GmbH & Co. KG - Birkichstraße 6 - D-74549 Wolpertshausen - Deutschland

• 454 x 334 mm • 6,9 kg OFT 855 Oberfräsentisch Obrobkem pohybujte proti směru otáčení frézy (pracujte jen v proti- chodu)! Pro zajištění bezpečnosti práce používejte přípravky jako např. přítlačné desky, ochranné zařízení, vodicí saně atd. CE symbol Vadné a ebo likvidované elektrické či elektronické přístroje musí být odevzdány do příslušných sběren.30 CESKY

Obecná bezpečnostní upozornění pro upínací přípravky Výstraha Přečtěte si všechna bezpečnostní upozornění i veškeré pokyny dodané s upínacím přípravkem nebo elektrickým nářadím. Chyby při dodržování níže uvedených pokynů mohou vést k úderu elektrickým proudem, požáru a/nebo vážným úrazům. Všechny bezpečnostní pokyny a instrukce uscho- vejte pro budoucí použití. Před provedením jakýchkoliv nastavení přístroje nebo před výměnou příslušenství odpojte zástrčku z elektrické zásuvky a/nebo vyberte aku

mulátor. Neúmyslný start elektrického nářadí bývá příčinou některých úrazů. Před montáží elektrického nářadí správně sestavte upínací přípravek. Správné sestavení je důležité, aby se zabránilo nebezpečí zřícení. Před použitím bezpečně připevněte elektrické nářadí na upínací přípravek.Sesmeknutí elekt

rického nářadí na upínacím přípravku může mít za následek ztrátu kontroly. Upínací přípravek umístěte na pevný, rovinný a vodorovný povrch.Pokud se upínací přípravek může sklouznout nebo viklat, není možné ani elektrické nářadí vést rovnoměrně a bezpečně. Upínací přípravek nepřetěžujte a ani nepoužívejte jako žebřík nebo podstavec.Přetížení nebo stání na upínacím přípravku může způsobit, že se těžiště upínacího přípravku posune nahoru a přípravek se převrhne. Další bezpečnostní a pracovní pokyny Bezpodmínečně dodržujte také návod k obsluze připojené horní frézy. Vždy používejte přiměřené stolní vkládací kroužky se správným poměrem k velikosti frézovacího nástroje. Použijte ochranné vybavení. Při práci s elekt

rickým nářadím používejte vždy ochranné brýle. Doporučujeme rovněž použití součástí ochranného oděvu a ochranné obuvi, jako protiprašné masky, ochranných rukavic, pevné a neklouzající obuvi a ochrany sluchu. Používejte chrániče sluchu. Nadměrný hluk může vést ke ztrátě sluchu. Prach vznikající při práci bývá zdraví škodlivý, a proto by se neměly vdechovat. Používejte odsávání prachu a navíc se chraňte vhodnou ochrannou maskou. Usazený prach dobře odstraňte, např. odsátím Při manipulaci s ostrými čepelemi a listy pily musí

te vždy nosit těsně přiléhající ochranné rukavice. Výstraha před odmrštěnými předměty Při práci se strojem neustále nosit ochranné brýle. Varování před zraněním rukou / zhmožděninami Nesahejte do nebezpečného prostoru běžícího stroje. Bezpodmínečně používat ochranná zařízení přímočaré pily. Pokud stroj běží, nesmí být odstraňovány třísky nebo odštěpky. Zpětný vrh je náhlá reakce způsobená vedením malých obrobků, které se dostaly mimo kontrolu. Za

seknutí nebo zablokování vede k náhlému zastavení rotujícího nasazovacího nástroje. Tím nekontrolované elektronářadí akceleruje v místě zablokování proti směru otáčení nasazovacího nástroje. Při opracovávání tenkých obrobků vždy používejte vodorovné přítlačné přípravky. Nekontrolované vyklo

pení obrobku může způsobit nebezpečnou situaci. Přístroj nesmí být používán pro frézování oblouků. Nesprávné použití frézovacího nářadí, obrobku a vodítek obrobku může vést k nebezpečné situaci. Obsluhující osoba musí být instruována o manipu

laci s obrobkem, o používání, nastavení a provozu upínačů obrobku a vodítek obrobku, jakož i o výběru frézovacího nářadí. Neudržované nástroje mohou způsobit nekontro

lovatelné situace. Používejte pouze ostré, udržované a podle specikací výrobce nářadí nastavené frézo- vací nářadí. Nikdy se nepřibližujte tělem nebo oblečením do blízkosti rotujících dílů přístroje. Zástrčku vytáhněte ze zásuvky a/nebo odstraňte akumulátor, jestliže přístroj nepoužíváte, před zrealizováním nastavení přístroje, výměnou částí příslušenství, jako např. listu pily, vrtáků nebo fréz. Toto bezpečnostní opatření brání neúmyslnému spuštění elektronářadí. Při frézování mějte ruce mimo doraz. Pokud je to možné, používejte přítlačné přípravky (přítlačné patky) spolu s dorazem. Chybějící příčné dorazy mohou způsobit zpětný vrh. Při nasazovacím frézování používejte zadní a/ nebo přední příčné dorazy, které jsou připevněny k frézovacímu dorazu. Fréza musí být ve stroji řádně upnutá. Obrobkem po

hybujte proti směru otáčení frézy (pracujte jen v proti- chodu)! Pro zajištění bezpečnosti práce používejte přípravky jako např. přítlačné desky, ochranné zařízení, vodicí saně atd. Zvolte si rychlost podle materiálu, který se má řezat. Používejte jen takové kotouče, jejichž dovolené otáčky jsou minimálně stejné, jako jsou maximální otáčky naprázdno stroje. Poskytněte odpovídající uchycení, jako rozšíření pra

covního stolu, podpěrné kozy, atd. pro zpracovávaný kus, který je širší nebo delší, než deska pracovního stolu. Po frézování vraťte frézku do základní polohy (uvolněte aretační paku nastavení ponoru korpusu frézky).31

Připojení Na Sít Provoz je povolen jen s ochranným vypínačem proti chybovému proudu (RCD max. chybový proud 30mA). Připojit pouze do jednofázové střídavé sítě o napětí uvedeném na štítku. Lze připojit i do zásuvky bez ochranného kontaktu neboť spotřebič je třídy II. Stroj zapínat do zásuvky pouze když je vypnutý. Údržba Před prováděním jakýchkoliv prací na přístroji vždy vytáhněte zástrčku ze zásuvky. Opravy a práce, nepopsané vtomto návodu, smí provést jen kvalikovaný autorizovaný personál. Používejte jen originální příslušenství a originální náhradní díly. Plasty nečistěte rozpouštědlem, hořlavými nebo toxi

ckými kapalinami. K čištění používejte jen vlhký hadřík. Pozor! Pokud se poškodí napájecí kabel tohoto přístroje, musí ho výrobce nebo jeho zákaznický servis či podobně kvalikovaná osoba vyměnit, aby se zabránilo nebezpečí. Jen pravidelně udržovaný a ošetřovaný přístroj může být uspokojivou pomůckou. Nedostatečná údržba a péče může vést k nepředvídaným nehodám a úrazům. V případě potřeby najdete seznam náhradních dílů na internetové stránce www.guede.com. Servis Máte technické otázky? Reklamaci? Potřebujete náhradní díly nebo návod k obsluze? Na naší do- movské stránce www.guede.com Vám v oddílu Servis pomůžeme rychle a nebyrokraticky. Prosím pomožte nám pomoci Vám. Aby bylo možné Váš přístroj v případě reklamace identikovat, potřebujeme sériové číslo, objednací číslo a rok výroby. Všechny tyto údaje najdete na typovém štítku. Tel.: +49 (0) 79 04 / 700-360 Fax: +49 (0) 79 04 / 700-51999 E-Mail: support@ts.guede.com32

Způsob posouzení shody

Zaručená hladina akustického výkonu

dB (A) Gemessener Schallleistungspegel Measured sound power level | Niveau de puissance acoustique mesuré | Livello di potenza sonora misurato | Gemeten geluidsdrukniveau | Naměřená hladina akustického výkonu | Nameraná hladina akustického výkonu

Zplnomocněn k sestavování technických podkladů.

Způsob posouzení shody

Zaručená hladina akustického výkonu

dB (A) Gemessener Schallleistungspegel Measured sound power level | Niveau de puissance acoustique mesuré | Livello di potenza sonora misurato | Gemeten geluidsdrukniveau | Naměřená hladina akustického výkonu | Nameraná hladina akustického výkonu

Zplnomocněn k sestavování technických podkladů.
