INSTRUKCJA OBSŁUGI OFT 855 Güde

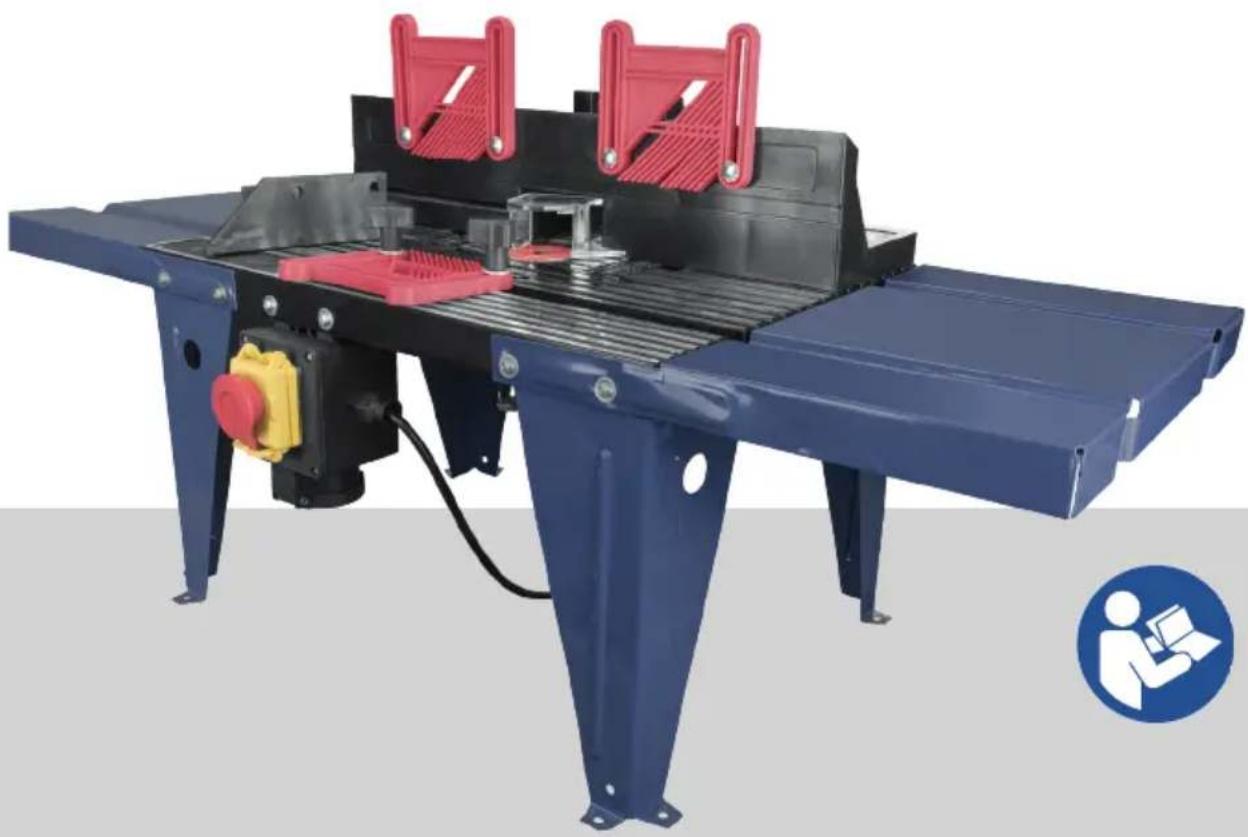

POLSKI Dane techniczne Stół do frezarki górnowrze- cionowej OFT 855 Nr artykułu 58086 Podłączenie 230 V ~ 50 Hz Maks. średnica frezu 22 mm maks. wymiary przedmiotu obrabianego dł. x szer. x wys. w mm 2000 x 100 x 55

Masa 6,9 kg Frezarka górnowrzecionowa: Podłączenie 230 V ~ 50 Hz Maks. znamionowa moc wyjściowa 1200 W Maks. masa 4,5 kg Używać urządzenia dopiero po dokładnym zapoznaniu się i zrozumieniu instrukcji obsługi. Zapoznać się z elementami obsługi i prawidłowym użytkowaniem urządzenia. Przestrzegać wszystkich wskazówek bezpieczeństwa podanych w instrukcji. Zachowywać się w sposób odpowiedzialny w stosunku do innych osób. Użytkownik jest odpowiedzialny za wypadki lub zagrożenia dla osób trzecich. Urządzenie może być używane wyłącznie przez osoby, które ukończyły 16. rok życia. Wyjąt

kiem jest stosowanie urządzenia pod nadzorem instruktora w procesie nauki w celu uzyska- nia pełnego przygotowania do zawodu. W razie wątpliwości dotyczących podłączenia i ob

sługi urządzenia należy zwrócić się do działu obsługi klienta. Zastosowanie zgodne z przeznaczeniem Stół do frezarki górnowrzecionowej może być używany tylko w połączeniu z ręczną frezarką gór- nowrzecionową do frezowania drewna i materiałów drewnopodobnych. Frezarka górnowrzecionowa: Podłączenie 230 V ~ 50 Hz Maks. znamionowa moc wyjściowa 1200 W Maks. masa 4,5 kg OSTRZEŻENIE! Stosowanie innych elektronarzędzi może prowadzić do zagrożeń. Urządzenie może być stosowane wyłącznie do celów zgodnych z przeznaczeniem. W przypadku nieprze

strzegania regulacji wynikających z ogólnie obowią- zujących przepisów prawa oraz ustaleń podanych w przedstawianej instrukcji producent może odstąpić od przyjęcia odpowiedzialności za powstałe szkody. Postępowanie w nagłym przypadku W przypadku obrażeń udzielić pierwszej pomocy w niezbędnym zakresie i możliwie jak najszybciej wezwać fachową pomoc lekarską. Zabezpieczyć poszkodowanego przed dalszymi obrażeniami i unie- ruchomić go. W przypadku wezwania pomocy należy podać następujące informacje: 1. Miejsce, w którym wydarzył się wypadek; 2. Rodzaj wypadku; 3. Liczba poszkodowanych w wypadku; 4. Rodzaj obrażeń Symbole OSTRZEŻENIE / UWAGA! W celu ograniczenia ryzyka odniesienia obrażeń należy zapoznać się z instrukcją obsługi. Przed przystąpieniem do wszelkich prac przy urządzeniu należy zawsze wyjąć wtyczkę z gniazdka. Nosić okulary ochronne! Stosować ochronniki słuchu! Powstający w trakcie pracy pył jest często szkodliwy dla zdrowia i nie powinien być wdychany. Stosować odciąg pyłu i dodat- kowo odpowiednie maski przeciwpyłowe. Osadzony pył należy dokładnie usunąć, np. odkurzaczem przemysłowym. Nigdy nie zbliżać części ciała lub odzieży do obracających się części urządzenia. typelabels - warnings - branding - positionsCUT CONTOUR:!!! all stickers are shown in original size !!! STRUCTURE OF THE SERIAL - CURRENT PRODUCTION YEAR Don´t print!Just for example! Güde GmbH & Co. KG - Birkichstraße 6 - D-74549 Wolpertshausen - Deutschland CURRENTPRODUCTION YEAR Attention! The current production year is part on our typelabels. It`s strictly required to update this part of the typelabel and insert the correct current production year. Güde GmbH & Co. KG Birkichstrasse 6 • D-74549 Wolpertshausen Baujahr:

• 454 x 334 mm • 6,9 kg OFT 855 Oberfräsentisch Obrabiany przedmiot należy prze- suwać w kierunku przeciwnym do kierunku obrotów frezu (frezować tylko przeciwbieżnie)! Do bezpiecznej pracy należy używać urządzeń, takich jak urządzenia ochronne i dociskowe, płyta oporowa, popychacz itp.! Znak zgodności CE Uszkodzony i/lub przeznaczony do usu- nięcia sprzęt elektryczny lub elektroniczny należy przekazać punktom zbiórki w celu recyklingu.39 POLSKI

Ogólne przepisy bezpieczeństwa podczas pracy z urządzeniami mocującymi OSTRZEŻENIE Prosimy o dokładne zapoznanie się z instrukcją bezpieczeństwa i zawartymi w niej wskazówkami, które zostały dostarczone wraz z urządzeniem mocującym lub elektronarzędziem. Brak przestrzegania instrukcji bezpieczeństwa i zawar

tych w niej wskazówek może być przyczyną porażenia prądem, pożaru i/lub powstania obrażeń. Proszę zachować na przyszłość wszystkie wska- zówki bezpieczeństwa i instrukcje. Przed przystąpieniem do regulacji urządzenia lub wymiany wyposażenia należy wyjąć wtyczkę z gniazda i/lub odłączyć akumulator.Niezamierzone uruchomienie elektronarzędzi może być przyczyną wypadków. Przed montażem elektronarzędzia należy prawi

dłowo zmontować urządzenie mocujące.Prawidło- wy montaż jest ważny, aby zapobiec ryzyku zawalenia się. Przed użyciem elektronarzędzia należy dokładnie przymocować je do urządzenia mocującego. Osu

nięcie się elektronarzędzia z urządzenia mocującego może spowodować utratę kontroli. Umieścić urządzenie mocujące na stabilnej, płaskiej i poziomej powierzchni. Jeśli urządzenie mocujące będzie się ślizgać lub chybotać, elektrona

rzędzie nie może być prowadzone równomiernie i bezpiecznie. Nie przeciążać urządzenia mocującego ani nie używać go jako drabiny lub rusztowania. Prze

ciążenie lub stanie na urządzeniu mocującym może spowodować przesunięcie środka ciężkości do góry i przewrócenie się urządzenia. Pozostałe wskazówki bezpieczeństwa i instrukcje robocze Ważne jest również przestrzeganie instrukcji ob- sługi zamontowanej frezarki górnowrzecionowej. Należy zawsze stosować odpowiednie pierścienie stołowe proporcjonalne do wielkości narzędzia frezującego. Stosować wyposażenie ochronne. Podczas prac z maszyną stale nosić okulary ochronne. Zaleca się nosić odzież ochronną, jak maska przeciwpyłowa, rękawice ochronne, solidne obuwie antypoślizgowe oraz ochrona słuchu. Nosić ochronę słuchu. Hałas może prowadzić do utraty słuchu. Powstający w trakcie pracy pył jest często szkodliwy dla zdrowia i nie powinien być wdychany. Stosować odciąg pyłu i dodatkowo odpowiednie maski przeciw

pyłowe. Osadzony pył należy dokładnie usunąć, np. odkurzaczem przemysłowym. Podczas kontaktu z ostrzami i tarczami piły należy zawsze nosić ściśle przylegające rękawice. Ostrzeżenie przed wyrzucanymi częściami Podczas prac z maszyną stale nosić okulary ochronne. Ostrzeżenie przed obrażeniami dłoni / zmiażdżeniami Nie wkładać rąk do obszaru zagrożenia pracującej maszyny. Koniecznie używać urządzeń ochronnych maszyny. Nie usuwać wiórów i ścinek z pracującej maszyny. Odrzut jest nagłą reakcją spowodowaną niekon

trolowanym prowadzeniem małych przedmiotów obrabianych. Zaczepienie lub zablokowanie prowadzi do nagłego zatrzymania obracającego się narzędzia roboczego. Powoduje to zryw pozbawionego kontroli elektronarzędzia w kierunku przeciwnym do kierunku obrotów narzędzia w miejscu zablokowania. Przy obróbce wąskich detali należy zawsze używać poziomych elementów dociskających. Niekontrolo

wane przechylenie przedmiotu obrabianego może spowodować niebezpieczną sytuację. Urządzenia nie wolno używać do frezowania po łuku. Nieprawidłowe użycie narzędzi frezujących, ele

mentów obrabianych i uchwytów do prowadzenia przedmiotu obrabianego może prowadzić do sy- tuacji niebezpiecznych. Operator musi zostać poin- struowany w zakresie obchodzenia się z przedmiotem obrabianym, stosowania, regulacji i obsługi urządzeń mocujących i prowadzących przedmiot obrabiany, jak również w zakresie doboru narzędzi frezujących. Niekonserwowane narzędzia mogą powodować niekontrolowane sytuacje. Używać wyłącznie ostrych, konserwowanych narzędzi do frezowania, które zostały ustawione zgodnie z zaleceniami produ

centa narzędzi. Nigdy nie zbliżać części ciała lub odzieży do obra

cających się części urządzenia. Przed przystąpieniem do nastawy, wymiany wypo

sażenia jak np. brzeszczotu, wiertła lub frezu należy wyjąć wtyczkę z gniazdka i/lub odłączyć akumulator. Wymienione środki ostrożności zapobiegają przypad- kowemu uruchomieniu elektronarzędzia. Podczas frezowania należy trzymać ręce z dala od ogranicznika. W miarę możliwości należy stoso

wać urządzenia dociskowe (dociski) w połączeniu z ogranicznikiem. Brak ograniczników poprzecznych może spowodo

wać odrzut. Do frezowania powierzchni wewnętrz- nych należy stosować tylne i/lub przednie ograniczni- ki poprzeczne zamocowane na ograniczniku frezarki. Frez musi być prawidłowo zamocowany w maszynie. Obrabiany przedmiot należy przesuwać w kierunku przeciwnym do kierunku obrotów frezu (frezować tylko przeciwbieżnie)! Do bezpiecznej pracy należy używać urządzeń, takich jak urządzenia ochronne i dociskowe, płyta oporowa, popychacz itp.! Prędkość należy dobrać odpowiednio do obrabiane

go materiału. Stosować wyłącznie narzędzia robocze, których dopuszczalna prędkość obrotowa jest co najmniej równa najwyższej prędkości obrotowej maszyny na biegu jałowym.40

W przypadku przedmiotów obrabianych szerszych lub dłuższych niż blat stołu, należy zapewnić odpo- wiednie podparcie, np. przedłużenia stołu lub kozły robocze. Po frezowaniu należy przywrócić frezarkę górnowrze

cionową do pozycji wyjściowej (zwolnić dźwignię zaciskową blokady stopy frezarki). Przyłączenie do sieci Eksploatacja jest dopuszczalna tylko z wyłącznikiem różnicowoprądowym (RCD maks. prąd uszkodzeniowy 30 mA). Podłączać tylko do jednofazowego prądu prze

miennego i tylko do napięcia sieciowego podanego na tabliczce znamionowej. Możliwe jest również podłączenie do gniazdek bez uziemienia, ponieważ urządzenie posiada II klasę ochrony. Maszynę podłączać do gniazdka sieciowego tylko w stanie wyłączonym. Konserwacja Przed przystąpieniem do wszelkich prac przy urządzeniu należy zawsze wyjąć wtyczkę z gniazdka. Naprawy i prace, które nie zostały opisane w tej instrukcji, należy powierzać wyłącznie odpowiednio wykwalikowanym pracownikom. Używać tylko oryginalnego wyposażenia i części zamiennych. Nie czyścić tworzyw sztucznych rozpuszczalnikami lub cieczami łatwopalnymi bądź trującymi. Do czysz

czenia należy użyć zwilżonej szmatki. Uwaga! Jeżeli przewód przyłączeniowy tego urządze

nia zostanie uszkodzony, musi zostać wymieniony przez producenta lub jego przedstawiciela bądź osobę o takich samych kwalikacjach, aby uniknąć zagrożeń. Tylko regularnie konserwowane i starannie utrzymy

wane urządzenie może spełniać w zadowalający spo- sób warunki, do których zostało przeznaczone. Brak właściwej konserwacji i pielęgnacji może powodować trudne do przewidzenia wypadki i obrażenia. W razie potrzeby nasze części zamienne można zna
