NÁVOD K OBSLUZE PAS 1200 D3 PARKSIDE

Překlad originániho provozného námodu

IAN 322109_1901

DE AT CH

CZ Překlad originálniho provozního námodu Strana 64

SK Preklad originaleho nadvodu na obsluhu Strana 75

Inhalt

Einleitung 4

Bestimmungsgemäß

Verwendung 4

BezpečnostníPokyny 66

Symboly na nastroji 66

Symbolyvnavodu 66

Vseobecnébezpečnostnípokyny 67

Montáž 69

Montáž koleček 69

Montáž skládaného filtru. 69

Montážsacihadice. 69

Zapnuti/vypnuti. 70

Pracovnípokyny. 70

Cisteni/udrzba 71

Vseobecne cisteni 71

Cisteni skladacihofiltru 71

Skladovani 71

Hledáni chyb. 72

Odklizeni/ochrana okoli .72

Záruka 73

Náhradní dily/Příslušenstvi......74

Opravna 74

Service-Center 74

Dovozce 74

Překlad originániho prohlášeni o shodě CE. 91

Vykres sestaveni. 93

Uvod

Blahoprejeme vam ke koupi vaseho nového pristroje. Rozhodli jste se pro vysoce kvalitni vyrobek.

Kvalita tohoto pristroje byla kontrolovana bēhem výroby a byla provedena také závěrecná kontrola. Tim je zarucena funkč-nost pristroje.

Navod k obsluze je soucasti tohoto vyrobku. Obsahuje du

ležite poukyny tykajíc se bezpečnosti, použiváni a likvidace. Pred použitím vyrobku seseznamte se vsemi poukyny k obsluze a bezpečnosti. Vyrobek používejtejen k popsaným učelúm a v ramci uvedenych oblastí použiti.

Návod dobre uschovejte a pri predávání vyrobku tretimu predejei vsechny podklady.

Použiti

Vysavac popela, ktery je pohaneny motorem, je domaci spotrebič a je urcený provysavani studeného popela a nečistot z krbu, kamen na drevené uhli, popelníkū nebo grilü.

Pristroj neni vchodny k vysavani kapalin, sazi, omitkového nebo cementového prachu ani k vysavani kotlu na topeni a naftovych kamen. Vysavani zhaveho popela jakoz i hořlavych, vybusnych anebo zdravi skodlivych latek a prachu (prachová trida L, M. H) je zakázane.

Tento pristroj neni urceny pro komercni vyuziti. Pri komercnim pouziti zaruka zanikne. Vyrobce neruci za skody, vznikle predpisum neodpovidajicim pouzitim anebo nespravnou obsluhou.

Obecný popis

Obrázky najdete na prědní vyklopné stranje.

Objem dodávky

Vybalte pristroj a zkontrolujte jeho uplnost. Patrčné odklidte obalový material.

• víko nádoby + motorová skrín
  -kovová nadoba
  -sacihadice
• sací trabice
• spárová hubice
• skládany filtr
• námod k obssluze

Popis funkce

Vysavač na popel je vybaven robustné kovovou nádrží s víkem a kolečky. Sací souprava se skláda z flexibilné sací hadice, hliníkové sací trubky a nasady pro Čištěné spár.

Bezpečnostní spínač chrání prístroj pred provozovám bez filtrů.

Teplotni spinač slouží k odpojení proudového obvodu pri prehrát nebo pri požáru uvnít pristroje.

S funkemi ovladacich casti se seznámite v následujíím popisu.

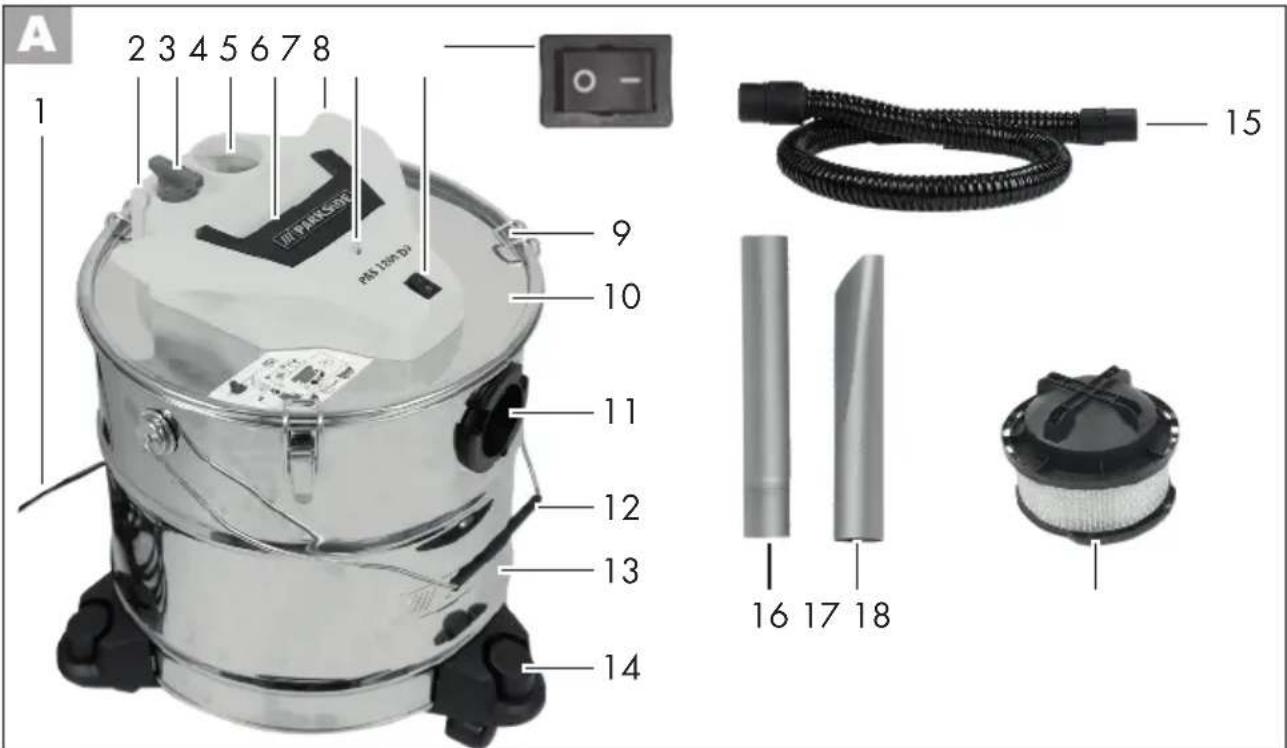

Přehled

1 siovky kabel

držák sací trabky/sací hadice
spinač Čišěné filtru
Držák na sací hadić

5 drzadlo
6 Držák na sǐfóvý kabel
7 Nahlízechí otvor ukazatele stavu naplěnéni
8 za-/vypinač
9 zavirací klipsy
10 viko nadoby
11 hadicová prípojka
12 držák na kovovou nádržku
13 kovova nádoba
14 kolečka s nástrčnám portem
15 saci hadice
16 sací trabice
17 spárová hubice
18 skládony filtr

19 bezpečnostní spínač

Technická data

Vysavac popela .PAS 1200 D3

Jmenovite napeti. 220-240 V\~, 50/60 Hz Jmenovity vykon (prikon) 1200 W

Délka kabelu 5,0 m

Druh ochrany.. IPX0

Sací sila. 16,5 kPA (165 mbar)

Trida ochrany

Obsah nadoby (brutto) 181

Délka sací hadice cca 140 cm

Prümér SACi hadice ca. 30 mm

Délka sací trabka +

spárová hubice cca 40 cm

Prümér sací trabice cca 35 mm

Hmotnost (vcetne vsech dlu

prisluensv) cca 4,2 kg

Bezpečnostní poukyny

Tento pristroj mohou používat déti od 8 roku jakoz i osoby se snizenymi fyzickymi, senzorickymi anebo mentánlimi schopnostmi, anebos nedostatkem zkušenosti a vedomosti,Pokud jsou pod dozorem anebo byli poucené o bezpečnémpoužívani pristroje a Rozuměji rizikum, ktere z toho vyplyvaji. De ti si s pristrojem nesmi hrat. De ti nesmi vykonávat cisteni a udrzbu bezdozoru.

Symboly na nastroji

Pouze na studeny popel, viz. návod na obsluhu!
Nenasávejte Žádné saze a hořlavé materiały.
Pri nasávaní neustále kontrolujte zahrátí hadic a nasávacího potrubí.
Pred a po nasávaní vyprázdněte a vycistěte nasávací potrubí.
Prosime o pravidné cistěné filtru.

Pozor!

Pred použitim pečlive prečist. Uschovat k pozdejsímu vyhledání informaci

Přistroj nevystavujte dešti!

Pouze pro chladny popel*! Existuje nebezpeci pozaru, kdyz nasavana hmota prekroci teplotu 40^ 104F)

• „Chladny popel" je popel, ktery se dostatečné dlouho ochlazoval a již neobsahuje zhavé

uhlyk. Toto Ize zjistitim, ze se popel prohrabujekovovym pomocnym prostredkem prdetim, nez se pristroj pouizje. Z chladneho popela jiz nevychazivnimatelentepelne zareni.

Přistrojem se nesmi nasávat kapaliny!

Správné nasazení skladaciho filtru

Poloautomaticky systém samočistěné

Spínač systému Čišěné filtru

Připojka sací hadice ke kovové nádobě

Stroje nepatri do domaciho odpadu.

Trida ochrany II

Symboly v návodu

Vystrażne značky s udaji pro zabràněni skodám na zdraví anebo věcným skodám.

Prikazové značky (namísto vykričniku je vysvetlovan príkaz) s udaji pro prevenci skod.

Zastrčeni sǐrosté zástrčky

Informaci značky s informacemi pro lepsi zacházení s nastrojem.

Vseobecnbezpecnostnipokyny

Je nutné uposlechnout použiti.
Kromě toho je třeba dbát na bezpečnostní predpisy a na predpisy zákonodárce proprevenci nehod.

Pozor: Pri používání prístroje je třeba pro ochranu proti nebezpečí poraněné i požáru, dbát na nasledujíci zásadni bezpečnostná opatěné:

Takto se vyhnete nehodám a poraněnim skrz elektricky uder:

Dbeje na to, aby se sifovy kabel neposkodil pretahovanim pres ostré hrany, sevrenim anebo tazenim za kabel.
- Pred kazdym použitim prekontrolujte sítovou prípojku a prodlužovaci kabel s dürazem na poskozeni a starnuti. Prístroi nepoužívejte,Pokud je kabel poskozeny.
- Je-li pripojne vedeni tohoto năstroje poskozené, musi byt skrze vyrobce anebo jeho servisni sluzbu zákaznikum anebo podobně kvalifikovanou osobounahrazené, aby se vyvarovalo ohrožením.

Vypnete pristroj a vytahnete si-tovou zastrchu:

• když prístroj není v použití,
• préd otevrenim pristroje,
• behem vsech udrzbarskych a cisticich pracic,

• je-li pripojovaci vedeni poskozeno anebo zauzlovano.

• Nepoužívejte kabelu k vytazení zástrécky ze zásuvky. Chrante kabel prehorkem, olejem a ostrymi hranami.
  Dbeje na to,aby sifove napeti souhlasilo sudaj na typovem stitku.
  Zapojute pristroi pouze k zasuvce, ktera je jistena pro proudlynejmene 16 A.
  Zapojte pristroj do zasuvky s proudovym chraničem (diferencialni proudová ochrana RCD) s reakčním proudem nepresahujíci 30 mA.

• Nevystavujte pristroj desti. Pristroj nepouziveje ve vlhkem nebo mokrem prostre di.
• Chrante se préd zásahem elektrickým proudem. Vyvarujte se kontaktu s uzeménymi cástmi (napr. trubkami, radiatory, elektrickými sporáky, chladicími prístroji).
• Používejte prodlužovaci kabel pro vnitrní použiti. Venku používejte pouze pro toto použiti homologované a odpovedajćim zpúsobem oznacné prodlužovaci kabely.
• Vyvarujte se spusteni pristroje bez dozoru. Prizasouvani zăstrcky do zăsuvky se ujistete, ze je vypinač vypnuty.

Takto zabránite nehodám a poraněním:

Nikdy neponechávejte k provozu pripraveny prístroi na pracovisti bez dohledu.
- Pristroj nesmi byt použit k odsá-vání na osobach a zviřatech.
Dzya saci trabka se nesmi beshem prace nachazet ve vysi hlavy.Vzniká nebezbeci zraneni.
- Newysaveje tžadné horke, zhavé, hořlavé, vybusné anebo zdravi skodlivé latky nebo prach (prachová trida L, M, H). K temto patrí mezi jinymi horky popel, benzín, Rozpoustédla, kyseliny anebo louhy.
- Pozor! Nebezpećné látky (napr. benzín, Rozpoustědla, kyseliny nebo louhy) jakoz popel z nedovolenych paliv (napr. z naftovych kamen nebo kotlù na vyтapesteni) nesmi BYT nasaty! Hroží nebezpečí skod na lidském zdravi.
- Nevysávejte zádné jemný horlavy prach, hrozi nebezpeci exploze.
- Nevysávejte zádný horky popel a horke, zhnouci nebo horlavé prédměty (napr. d'revné uhí, cigarety...). Hrozi nebezpečí požáru.
- Nevysávejte Žádné tekutiny, saze nebo omitkovy a cementovy prac. Mohli bye ste prístroi poskodit.
Vysavany material nesmi prekrocit teplotu 40^ . Vysavany material, ktery vydaná zvenku vychladly, muze byt vevnitr stale jesthorky. Horky vysavany material se muze v pruvanu znovu vznitit. Krome toho muze dojit k poskozeni pristroje. Pri

zahrati pristroj vypnete a vytahneite sirovou zastrku. Nechte pristroj vychladnout venku pod dozorem.

Takto zabránite vzniku škod na pristroji a pripadne z nich plynoucimu poskozeni zdraví osob:

Dbejte na to,aby byl pristroj spravne slozen a filtr ve spravne poloze.
- Nestavejte pristroj vysavani na podlahu citlivou na teplo. Z bezpečnostnich dūvodū používejte pri Čistěné kamen, krbů, grilů ohnivzdornou podložku.
Horké prachové căstice nehaste vodou, nebot náhlé změny teploty by mohy zpúsobit popraskání vaseho krbu.
- Používejte pouze nahradni dily a prislušenstvi dodané resp. doporučene nasim servisinm centrem. Použiti cizich dlú povede k okamžitému propadnú t záručniho nároku.
- Opravy necheje provadet nami zmocněnymi zákaznickymi servisy.
DodržujtePokyny pro ciisteni a udrzbu pristroje.
- Vyprázdněte a yvčistěte vyssavač po a préd vysaváním, aby se ve vysavaci zabránilo nahromaděním materialú, které prydstavují požární zafízení.
- Pristroi skladujte na suchem mistré a mimo dosah detí.

Montáž

Prid jakykoliv zasahem na pristroji vytihnete sifovou zastrchu. Nebezpeci zasahu elektrickym proudem!

Montáž koleček

Upevněte tri kolečka (A 14) na spodní stranu krytu na príslůné klenuti. Klenuti se nacházi na spodní straně krytu.

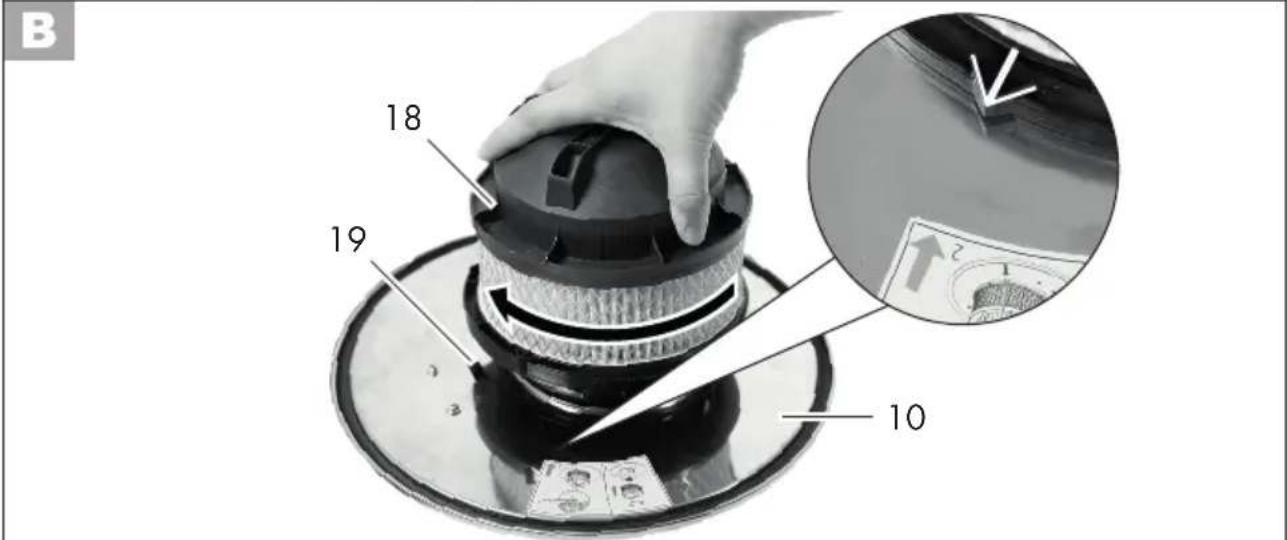

Montáž skládaného filtru

Pred prvnim uvedenim do provozu je skladaci filtr (18) jiz namontovan.

1. Nasadte skladaci filtr (18) na viko nadoby (10).
2. Skladaci filtr (18) nasroubujte otacenim

doprava.
Skládaci filtr (18)
musi dosedat na
viko nádoby (10)
a spinac bezpeč-nostniho spinace (19) musi byt
stisknut dolu.

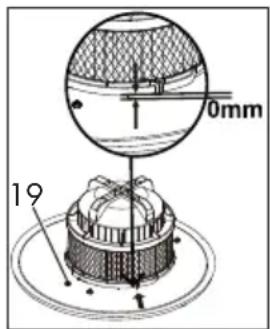

Sipka na skladanem

filtru (18) musi doléhat ve stejné výšce, jako je šipka na stitku vika nádoby (10).

Neni-li bezpečnostní spínač (19)
stisknut, nelze zařizení spustit.

Otaci-li se skladanym filtrm (18) dal tak, jak udáva značka šipky na stitku, se skladaný filtr můze prisát na víku nádoby (10).

1. Nasadte viko nádoby (10) na kovovou nádobu (13) a zavrete jej uzaviraci svorkou (9).

Pri nasazení vika nádoby (10) se ujistěte, ze zapínac/vypínac (8) a przypojka hadice (11) príblízně lícuji - v opačném pripadě nelze víko nádoby správně nasadit.

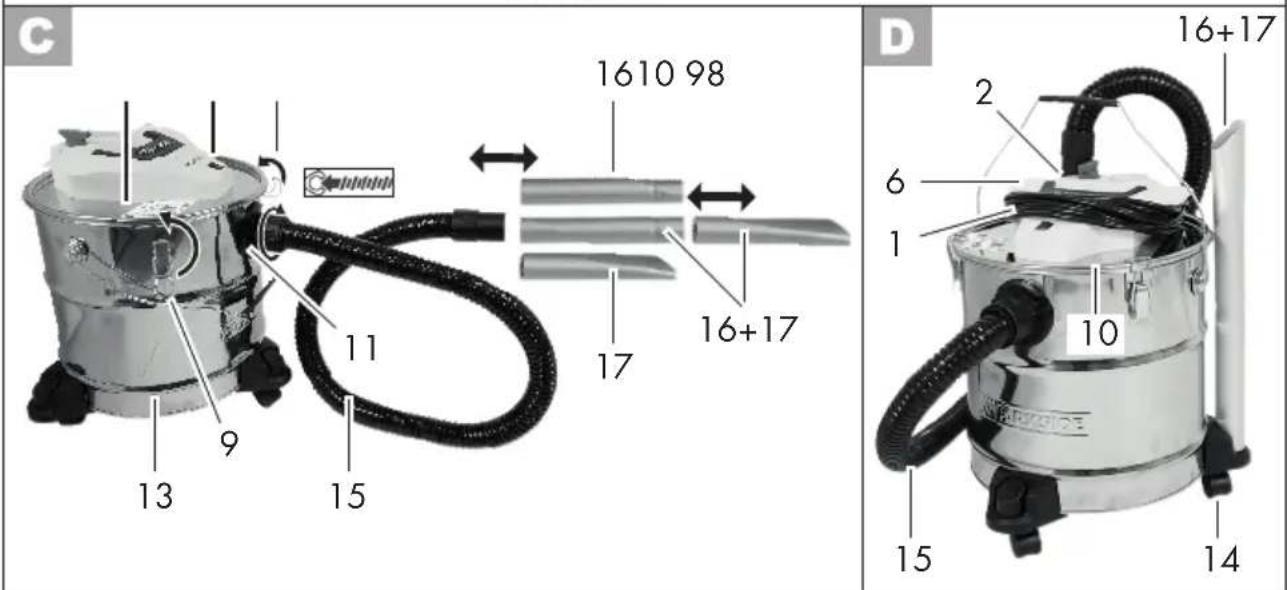

Montáž saci hadice

1. Pripojte saci hadici (15). Pritom strcte otocnou plastovou koncovku s natistenym symbolem do pripojky pro hadici (11) a nasroubujte ho ve smeru hodinovych rucicek (bajonetovy uzavr).

Pri montazi resp. uvolnovani saci hadice (15) tahejte za cernou plastovou koncovku a nikdy za saci hadici (15). Hadice by se mohla pretocenim nebo prehnutim poskodit.

Saci trabka:

Sací trabici (16) nasadte na nepohyblivou koncovku sací hadice (15).

Spárová hubice:

Nastré spárovou hubici (17) na tuhy konec sací hadice (15).

Saci trabka und spárová hubice:

Nastréte spárovou hubici (17) na sací trubku (16) a tutó na tuhy konec sací hadice (15).

Zapnuti/vypnuti

Zastréte sifovou zastréku nastroje do zasuvky.

Pristroj je vybaven bezpečnostím spinačem (B 19), díky němuž je správné fungování možnéjen se správně namontovaným skláDACÍm filtrém (B 18).

Zapnuti:

Spina/c/ypina/c (viz A 8) v poloze ,I

Vypnuti:

Spina/c/vypina/c (viz A 8) v poloze "0"

PracovniPokyny

Vysavani zhaveho popela a hořlavych, vybusnych nebo zdrvi skodlivych latek je zakázano. Hrozi nebezpeči urazu!

Postavte pristroj na rovny podklad odolny proti teplu.
K vysavani pouzivejte vzdy saci trabici (A 16). V priade mensho zneciisteni drzte saci trabku ve vzdalenosti cca 1 cm nad popelem. Velké mnozstvi popela odstrahte vlozenim saci trabky (A 16) primo do popela.
VysávejeVyhradne vychladly popel o maximálné teploě 40^
- Pri vysavani stale kontrlujte, zda se kovova nadoba (A 13) a saci hadice (A 15) nezahrivaji.
- Pri ohrátí pristroj vypněte a vytáhněte sítovou zástrčku. Nechejte pristroj vychladnout venku pod dozorem.

• Během pracovní prěstávky műžete sací trubku (A 16) zastrčit do držák (A 2) na víku námody (A 0) nebo do nástrného portu na{jednom z koleček (A 14).
• Pristroi prěnásejite vždy za držadlo (A 5).
  Kovova nadoba (A 13) se smi naplit maximalne na polovinu, tak aby skladny filtr (A 18) zustal vzdy volny.
• Prístroj vyprazdnujte venku, abyste nezpúsobili znečistěni interiéru (viz „Cistěné/údržba").
  Vycistete take skladyany filtr (A 18) (viz ccast, Cisteni/udrzba"): -pri slabem sacim vykonu, -pri zcervaninahlizecicoho otvoru indicatoru zaneseni A7na krytu pouzdra.

Spinač Čištení filtru

Zastréte sǐmovou zástrčku zarizení a zapněte je.

Pri zhorsujicim se sacim vykonu lze
stisknutim spinace ciisteni filtru (A 3)
dosahnout zlepSeni sacho vykonu

1. Zapněte prístroi.
2. Saci olvor saci trabky/saci hadice (A 16/A15) zavreterukou.
3. K odblokovani zatlachte spinac A 3) smerem dolu. Drzte spinac stisknuty a otocte jej o 70^ ve smeru hodinovych ruciček, dokud není slyset zaklapnuti.
4. Nyní spinač pustře. Tento postup zopakujte třikrát.

Čistěné/údržba

Vytáhněte sítovou zástrčku. Nebezpečí zásahu elektrickým proudem.

Nepostřikuje tento nastroj vodou a nepoužívejte zádné ostrečisticí prostredky resp. Rozpoustédla. Nastroj by se mohl poskodit.

Vseobecné cisteni

Přistroi vycistěte po kazdém použiti:

Cisteni provadejte venku, abyste ne-zpusobili zneciisteni interiuru.
Sejměte kryt pouzdra (A 10) a kovové pouzdro vyprázdněte (A 13). Kovovou nádobu (A 13) vmyjtevodou a nechejte vyschnout.
- Po odejmuti saci hadice (A 15) yčistěte prípojky od Časteček prachu a sazi. To zajisti snadné znovu nasazení saci hadice (A 15).
Vycistete skladaci filtr (A 18) (viz "Cisteni skladacho filtru").

Čistěni skládacího filtru

Skládany filtr (18) vyměnte,Pokud je opořrebovaný, poskozený nebosilné znečistěné (viz „Nahradní díly/Príslušenstvī”).

1. Sejměte víko nádoby (10).
2. Otocte skladaci filtr (18) smerem doleva a sejmete jej.
3. Vyklepeje skládaný filtr (18) a yčistěte ho pomoci štěte nebo kartáce.

Nemyitevodou.

1. Nasadte skladaci filtr (18) na otocené viko nádoby (10).

2. Skládací filtr (18) našroubujte otáčením

doprava.
Skladaci filtr (18)
musi dosedat na
viko nadoby (10)
a bezpečnostni
spinač (19) musi
být stisknut dolu.

Skladaci filtr (18) musi dosedat na

viko nádoby (10) a spinac bezpec-nostniho spinace (19) musi byt stisknut dolu.

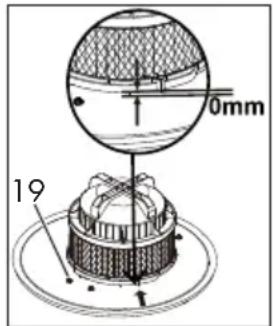

Sipka na skládaném filtru (18) musi doléhat ve stejné vyšce, jak je sipka na stitku vika nadoby (10).

Skladovani

• Pri ukladani ovinte napajeci kabel (1) okolo drzaku (6) na viku nadrzky (10).
• Pristroi skladujte na suchemmista mimo dosah deti.

Pro usporno ulozeni vysavace popela muzete napriklad:

• zastrcit druhy konec hadice do drzaku (2);
  -zasunout sací trabku (16) a spárovou hubici (17) do Jednoho ze tri koleček s nástrónym portem (14).

Odklizeni/ochrana okoli

Zlikvidujte prosim pristroje, ktere jiz nebudou pouzitelné, ekologicky.

Stroje nepatr do domacho odpadu.

Odevzdeje je ve sbernen srotu. Pouzite dily z plastu a kovu se tam dele druhu materialu roztidia mohou se pak zavest do recyklace. Zepteje se v nasem Service-Center.

Problém	Možná príčina Odstraněné poruchy
PrístroiNSTartuje	Chybí sǐfové napěťi	Kontrola zásuvky, kabelu, vedení, zástrčky a pojistky, po prípadě oprava elektroodborníkem
	Prístroi není zapnutý Zapnout prístroi (viz „Zapnutí/vypnutí")
	Bezpečnostní zastavení v důslédku chybějíclo nebo nesprávně nasaze–ného skládaciho filtru (A 18)	Skládaný filtr správně nasadit (viz „cištěné/údržba")
	Vadný spínač/vypínač (A 8)	Oprava servisné službou
	Vadný motor
Malý anebo chybějícì sací vykon	Sací hadice (A 15) nebo sací trubice (A 16) je ucpáná	Odstraťne důvody ucpání a bloko-vání
	Kovová námoba (A 13) není zavřená	Uzavřít kovovou námobu
	Kovová námoba je (A 13) plné	Kovovou námobu vyprázdnot (viz „Cištěné/údržba")
	Skládaný filtr (A 18) je ucpáný	Skládaný filtr yčistit nebo vyměinit (viz „Cištěné/údržba")

Záruka

Vázéní zákaznici,

Na tento pristroj poskytujeme 3letou zaru-ku od data zakuponi.

V priade závady tohoto vyrobku vám vúci prodejci vyrobku prináleží zákonna práva.

Tato zákonna prava nejsou omezena nasi následovné uvedenou zárukou.

Záručni podminky

Záručni doba zaćiná bežet ode dne nákupu. Uschovejte si, prosim, original učtenky pro pozdejsi použiti. Tento dokument budete potřebovat jako doklad o koupi.

Zjistite-li behem tri let od data koupé u tohoto vyrobku materiavou nebo vyrobní vadu, bude vyrobek nami, podle našeho vyberu, bezplatné opraven nebo nahrazen. Tato zarucni oprava predpokláda, ze behem 3leté lhuty predložite poskozeny pristroj dokladem o koupi (pokladni stvrzenka) apisemne krátce popisete, vcem spocivá zavada a kdy k ni doslo.

Bude-li závada kryta nasi zárukou, ziskáte zpět opravený nebo novy vyrobek.

Opravou nebo vymenou vyrobku nezačiná záručné doba bežet od zaćátku.

Záručni doba a zákonne nároky na odstraněni vady

Záručni doba se neprodužuje poskytnutim záruky. Toto platí i pro nahrazené a opravene díly. Jiz pri koupi zjišné závady a nedostaty musité nahlasit okamžite po vybaleni vyrobku. Po uplynuti záručni doby musité uhradit náklady za provedené opravy.

Rozsaḥ záruky

Pristroj byl precizne vyroben podle prisnych jakostnich smernic a pred dodanim byl svedomite zkontrolovan.

Zarucni oprava se vztahuje na materiavenebo vyrobni vady. Tato zaruka se netykadi luVyrobku, ktere jsou vystaveny normalimu opotrebeni, a lze je považovat za spotrebni material (napr. filtry), nebo poskozeni krehkych dlu (napr. spinace).

Tato záruka neplati, je-li vyrobek poškozen
z dūvodu neodborného používání, nebo
pokud u nej nebyla provaděna udřžba.

Pro odborné používání vyrobku musí byt
presné dodržovány vsechny pokyny uvedeni v navodu k obsluze. Bezpodminécné je třeba zabrànit používání a manipulacím s vyrobkem, které nejsou v navodu k obsluze doporučeny, nebo je pred nimi varováno. Vyrobek je urcenjen pro soukromé úcely a ne pro komerçni vyuziti. Záruka zaníka v pripadě zneužívání a neodborné manipulace, používání nadměrné sily a pri zásazích, které nebyly provedeny nasím autorizovaným servisem.

Postup v pripadé uplatnovani záruky

Pro zajisteni rychleho zpracovani vasi
žadosti, prosim, postupujte podle následu
jicichPokynu:

• Na dukaz, ze jste vyrobek zakoupili,/meije pro jakékoli pripadné dotazy pripravenouPokladni stvrzenku a identifikacni cislo (IAN 322109_1901).
• Cislo vyrobku je uvedeno na typovem stitku, matrici.
• Pokud by doslo k funkčni porušne nebo jiným závadám, nejdříve Telefonický nebo e-mailem kontaktujte níze uvedné servisné oddělení. Pak získáte dalá informace o vyřizení vásí reklamace.
  Vyrobek oznaceny como vadny muzete po domluve s nasim zakaznickym servisem, s pripojenim dokladu o koupi (pokladni stvrzenky) a po uvedeni, vcem zavada spociva a kdy k ni doslo,

preposlat bez platby postovneho na vam sdelenou adresu prislušného servisu. Aby bylo zabráneno problémùm s prijetim a dodatečnymi náklady, bezpodminéčné použijte Jen tu adresu, ktera vam bude sdelena. Zajistěte, aby zasilka nebyla odeslána nevyplacené jako nadměrné zboží, expres nebo jiny, zvlastni druh zasilky. Prístroi zašlete včetné všech casti prislušenstvi dodanych pri zakuponí a zajistěte dostatečné bezpečné prepravní obal.

Opravna

Opravy, které nespadaji do záruky, mu-zete nechat udelat v našem servisu oproti zuctovani. Rádi vám prijavíme prédbežný odhad nákladú.

Müzeme zpracovávatjen ty prístroje, které byly dostatečné zabaleni a odeslány vyplacene.

Pozor: Prosim, pristroj zašte našemu autorizovanému servisu yvčistěny a s upozorněním na závadu.

Likvidaci vašich poskozenych zaslanych pristrojů provedeme bezplatné.

Service-Center

CZ Servis Cesko

Tel.: [phone]

E-Mail: [e-mail]

IAN 322109_1901

Dovozce

Prosim, respektujte, ze následujíci adresa není adresou servisu. Nejdřive kontaktujte shora uvedené servisn stredisko.

Náhradní dily/Příslušenstvi

Náhradní díly a príslušenstv obdržite na stránkách www.grizzly-service.eu

Pokud nemáte internet, tak prosím zavolejte na servisné středisko (viz „Service-Center" strana 74). Ujistěte se, ze budete mit po ruce níže uvedená císla objednévky.

Pol. Návod Pol. Vykres Oznaceni Č. artiklu.
k obsslze sestaveni

A 15 16 sacíhadice 91102932
A 16+17 10+11 sací trubice+Spárová hubice 91102909
A 18 13 sklady filtr 91102930
A 13 14 kovová nádoba 91102931

Obsah

Uvod. 75

Použitie. 75

Všeobecnýpopis. 76

Objem dodávky. 76

Popis funkcie 76

Prehlad 76

Technické udaje. 76

Bezpečnostnépokyny 77

Symboly na nastroji. 77

Symbolyvnavode. 77

Vseobecnébezpecnostné

upozornenia. 78

Montáž 80

Montáž koliesok 80

Montáz skladaného filtra 80

Montáž nasávacej hadice 80

Zapínanie/Vypinanie. 81

PracovnéPokyny. 81

Cistenie/udržba 82

Vseobecne cistiace prace. 82

Návod na obsluhu je sucas-tou tohto produktu. Obsahuje

dolezite upozornenia ohladom bezpec-nosti, obsluhy a likvidacia. Pred pouzivanim produktu sa oboznamte so vsetkymiPokynmi pre obsluhu a bezpecnost. Pouzivaje produkt len predpisanym sposobom alen v uvedenych oblastiach pouzitia.

Návod na obsluhu uschovajte a v pripe de odovzdania produktu tretim osobám odovzdajte aj vsetky podklady.

Použitie

Prístroj vybalte a skontrolujte, ā je uplyny.
Obalový material odstránte náležitým spo-sobom.

• Veko nádoby + plást'motora
  -Kovova nadoba
• Sacia hadica
• Sacia trubica
  -Hubica na skary
• Skladany filter
• Návod na obsluhu

Popis funkcie

Vysavac na popol je vybaveny stabilnou kovovou nadobou s vekom a kolieskami. Vysavacia suprava pozostava z flexibilnej nasavacej hadice, hlinikovej nasavacej rury a nadstavca na cistenie skar. Bezpecnostny vypinač zabrauju tomu, aby sa mohlo zariadenie prevadzkovat bez filtra.

B 19 Bezpečnostné vypínač

Technické udaje

Vysavac popola.....PAS 1200 D3
vymeriavacie

napatie. 220-240 V\~,50/60 Hz
vymeriavaci odber (prikon).1200 W dlzka kabela.5,0 m
ochranná trieda.
druh ochrany. IPX0
sacia sila.16,5 kPA (165 mbar)
objem nadrze na necistoty.18 I dlzka sacia hadica.cca.140 cm
priemer sacia hadica.ca.30 mm dlzka sacia trubica a
hubica na skary.cca.40 cm
priemer sacia trubica.cca.35 mm hmotnost'(vratane celho
prisluensstva). cca.4,2 kg

BezpečnostnéPokyny

Je nutné uposlúchnufPokyny tohoto námovodu na použitie. Okrem toho treba dbaf na bezpečnostné predpisy a na predpisy zákonodarcu pre prevalciuhod.

Takto sa vyhnete nehodám a poraneniam skrz elektrický uder:

Dbajte na to,aby sa sietovy kabel fahanim po ostrzych hranach,privretim alebo fahanim za n neposkodil.
Pred kazdym pouzitim prekontrolujte siefovu pripojku a predlzhovaci kabel's dorazom na poskodenia a starnutie. Pristroj nepouzivaje, ak je kabel posskodeny.
- Ak sa prípoiné vedenie tohto nastroja poskodi, musi byf na

zastrćeni zastréky do zasuvky vypnutý.

Takto zabránite nehodám a poraneniam:

Skladany filter (18) musi dosadat na veku nadoby (10) a spinač bezpečnostého vypinača (19) musi byt zatlaceny nadol.

Sipka na skladanom
filtri (18) musi lezaf
na tej stej vyške ako sipka na stitku
veka nadoby (10).

Ak bezpečnostné vypínač (19) nie je stlačený, zariadenie sa nedá spustit'.

Ak sa skladany filter (18) otoci dalej aka zadava oznacenie sipky na stitku, moze sa skladany filter na veku nadoby (10) pevne prisat.

1. Pripojte saciu hadicu (15). K tomu za stréte plastovy koncovy kus s natlačenym symbolom do pripojky hadice (11) a pevne priskrutkujte v smere otáčania hodinovych ruciciek (bajone-tový uzáver).

Pri montázi resp. uvolnovani sacej hadice (15) chytte cierny plastovyk oncový kus a nie saciu hadicu (15). Hadica by sa mohla poskodit' pretočením alebo ohnutím.

Nasávacia rúra:

Nasuţe saciu trubicu (16) na tuhy koncovy kus sacej hadice (15).

Hubica na škáry:

Zastréte hubicu na škáry (17) na tuhy kon-cový kus nasavacej hadice (15).

Zastréte hubicu na škáry (17) na nasávaciu rúru (16) a tuto na tuhy koncový kus nasávacej hadice (15).

Zapinanie/Vypinanie

Zastréte zastréku do zasuvky.

Vytriahnite zástrčku zo zásuvky.
Nebezpecenstvo zásahu elektrickym prudom.

Nepostrekujte tento nastroj vodou a nepoužívajte ziadne ostre Čistiace prostriedky resp. Rozpušadla. Nastroj by sa mohol poskodit.

Vseobecné cistiace prace

Pristroj vycistite po kazdom pouziti:

Elektrické pristroje nepatria do domoveho odpadu.

Pristroj odovzdaje do recyklacnej zberne. Pouzite umelohmotne a kovove casti sa mozu podla druhu materialu Roztriedit a tak odovzdat do recyklacnej zberne. V pri

pade otazok sa obratne na nase servisné stredisko.

Likvidáciu vašich chybnych zaslanych pristrojov uskutočnime bezplatne.

Záruka

Vázena zákaznicka, vázeny zákaznik, Prendo pristroj platí záruka 3 roky od datumu zakúpenia.

Ak je pristroi poskodeny, podla zakona mate pravo ho reklamovat u vyrobcu produktu. Tieto prava vyplyvajuce zo zakona nie su nasou nasladne opisanou zarukou obmedzené.

Záručné podmienky

CZ Překlad originálniho prohlášeni o shodě CE
Potvrzujeme tímtó, zearto Vysavač popela konstrukčné rady PAS 1200 D3 Pořadové Čísló 201903000001 - 201908281075 odpovídá následujćím príslužnám směrnicém EU v jejich právě platnéznění:
2014/30/EU • 2014/35/EU • 2011/65/EU*
Aby byl zaručen souhlas, byly použity následujćí harmonizované normy, národní nor- my a ustanovení:
EN 60335-1:2012/A11:2014 • EN 60335-2-2:2010/A1:2013 • PPP 52341D:2015 EN 62233:2008 • EN 55014-1:2006/A2:2011 • EN 55014-2:2015 EN 61000-3-2:2014 • EN 61000-3-3:2013
Výhradní odpovědnost za vystavení tohoto prohlášeni o shodě (19)** nese vyrobce:
CE Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 D-63762 Großbostheim, GERMANY 30.08.2019	Christian Frank (Osoba zplnomocnéna k sestavení dokumentace)

• Vyse popsany prédmět prohlásení splùnjué prédpísey směrnice 2011/65/EU Evropského parlamentu a Rady z 8. Června 2011 o imezení používání některych nebezpečných látek v elektrických a elektronickích zařizenich.

**Obé posledni císlice roku, kdy bylo uvedeno označeni CE.
