NÁVOD K OBSLUZE PDSP 1000 D5 PARKSIDE

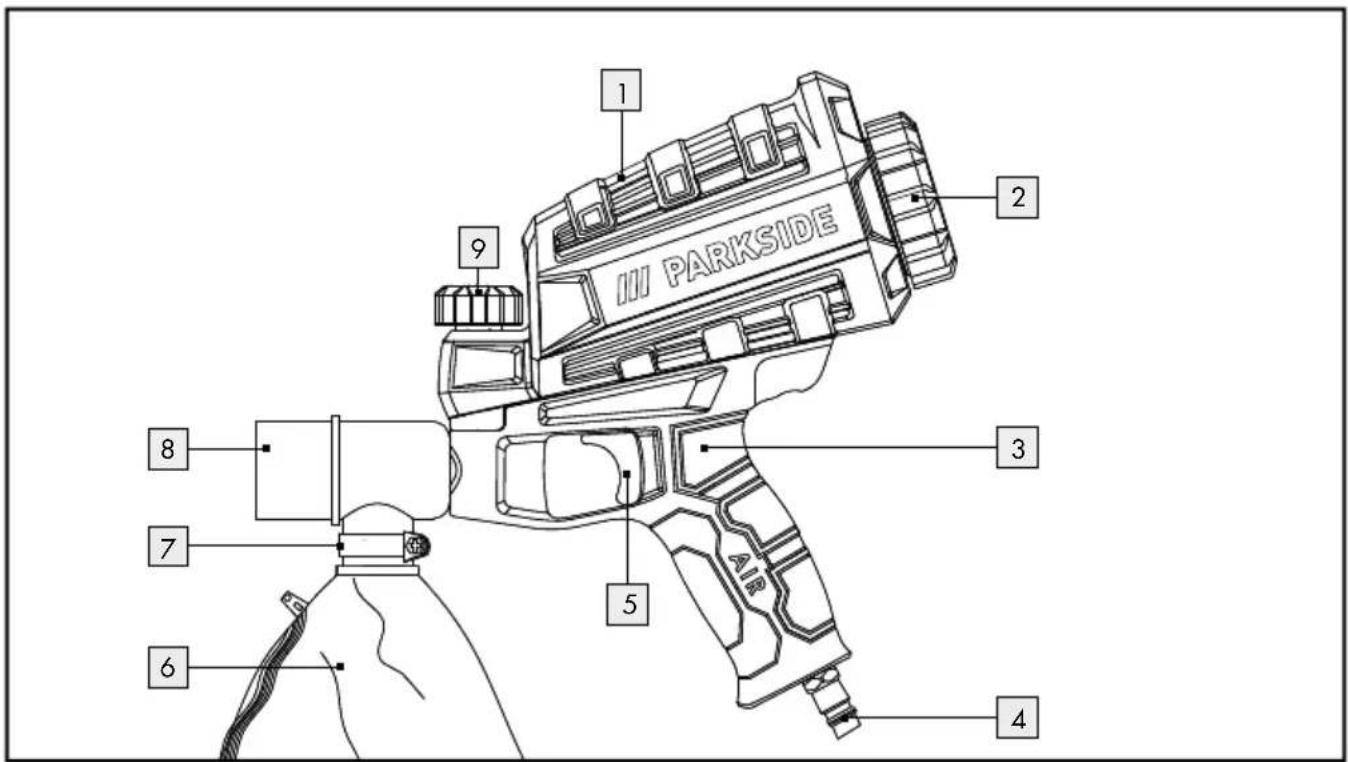

Zásobník na abrazivo

Pneumatická pískovací pistole

Vsuvka (přípojka vzduchu)

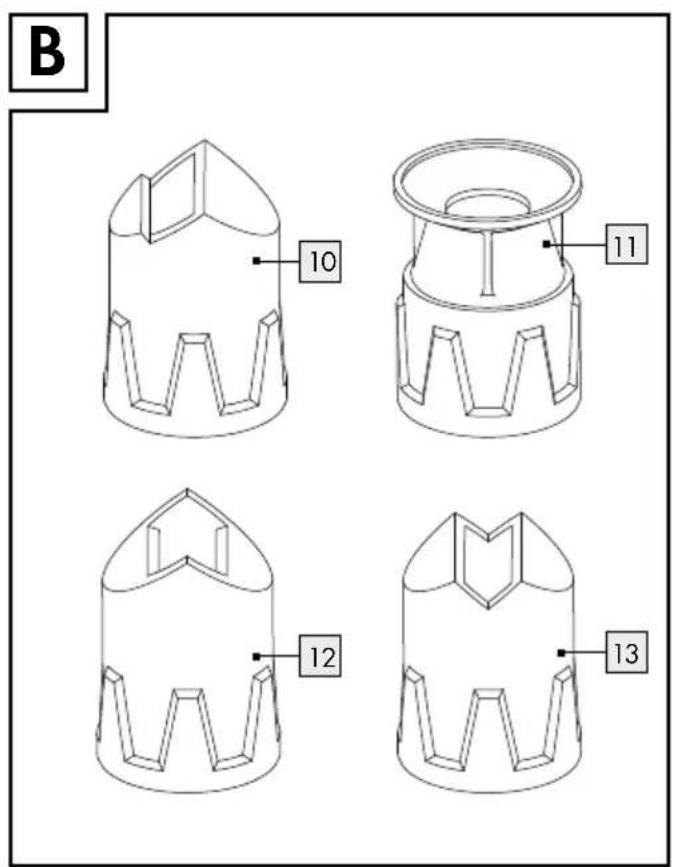

Nástavec na vnitřní hrany

Nástavec na vnější hrany

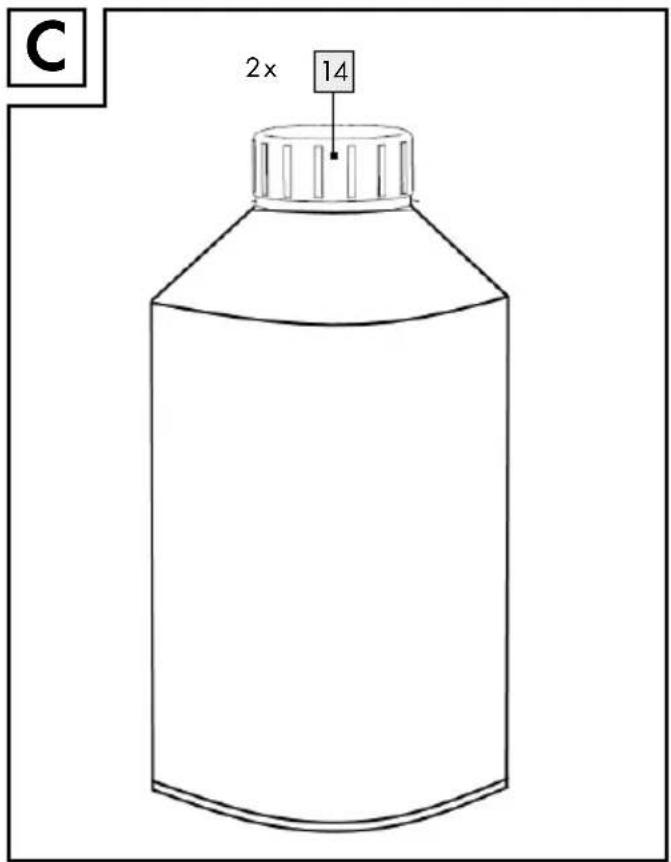

Abrazivo Obsah dodávky 1 pneu pískovací pistole PDSP 1000 D5 1 nástavec na plochy 1 bodový nástavec 1 nástavec na hrany 1 nástavec na vnitřní hrany 1 záchytný sáček na abrazivo 1 šroubová objímka 2 kg abraziva 1 návod kobsluze Technické data Pracovní tlak: 6,3 bar Spotřeba vzduchu: 320 l / min Obsah nádoby: 0,9 l Potřebná kvalita vzduchu: čištěný a bez oleje55 CZ Hodnoty nastavení pro práce: nastavený pracovní tlak na redukčním ventilu nebo manometru filtru maximálně 6,3 bar. Hodnota emise hluku: Naměřené hodnoty hluku podle EN 1265. Hodno- cená hladina akustické intenzity A pneumatického nástroje je typicky: Hladina intenzity zvuku: L = 94 dB(A) Nepřesnost: K = 3 dB(A) Hladina akustického výkonu: L = 105 dB(A) Nepřesnost: K = 3 dB(A) Používejte ochranu sluchu! Hodnota emise vibrací: Celková hodnota vibrací stanovená podle EN ISO 20643: ah < 2,5 m / s

V pokynech udaná hladina vib- rací byla měřena normovaným měřícím postupem podle EN ISO 20643 a může se použít ke srovnání výrobků. Udanou hodnotu emise vibrací lze použít k počátečnímu posouzení vysazení. Hladina vibrací se mění podle použití elektrického nástroje a může v některých případech přesahovat hodnotu udanou vtěchto pokynech. Zátěž vibracemi by mohla být podceněna, jestliže pneumatický nástroj pravidelně tímto způsobem používá. Pro přesný odhad zatížení vibracemi během určité pracovní doby by se měly započítat i doby, kdy je výrobek vypnutý nebo běží naprázdno. Tím lze zatížení vibracemi v celé pra- covní době zřetelně zredukovat. Upozornění: Pro přesný odhad zatížení vibra- cemi během určité pracovní doby by se měly vzít na zřetel i doby, v nichž je výrobek vypnutý, nebo běží naprázdno. Tím lze zatížení vibracemi v celé pracovní době zřetelně zredukovat. Všeobecná bezpečnostní upozornění Přečtěte si všechna bezpečnostní upozornění a pokyny. Nerespektování bezpečnost- ních upozornění a instrukcí může způsobit úraz elek- trickým proudem, požár a nebo závažná zranění.

USCHOVEJTE SI VŠECHNA BEZPEČNOSTNÍ

UPOZORNĚNÍ A POKYNY PRO BUDOUCNOST. Bezpečnost na pracovišti a) Udržujte pracoviště čisté a dobře osvět- lené. Nepořádek a nedostatečně osvětlené pracoviště mohou vést k úrazu. b) Nepracujte s výrobkem ve výbušném prostředí, ve kterém se nacházejí vznětlivé kapaliny, plyny nebo prachy. Výrobek může způsobit jiskření, které prachy nebo páry zapálí. c) Při používání výrobku udržujte děti a ostatní osoby vdostatečném odstupu od pracoviště. Při rozptýlení můžete ztratit kontrolu nad výrobkem. Specifické bezpečnostní pokyny pro pneumatický pískovač Před uvedením do provozu zkontrolujte výrobek, jestli není poškozený. Vadný výrobek neuvádějte do provozu. Při používání výrobku držte děti a ostatní osoby v odstupu od pracoviště. Při rozptýlení můžete ztratit kontrolu nad výrobkem.

NEBEZPEČÍ ZRANĚNÍ! ZNEUŽITÉ POU-

ŽITÍ! Nemiřte výrobkem na osoby nebo zvířata. Noste ochrannou masku proti prachu! Noste ochranné brýle!56 CZ Noste ochranu sluchu! Noste ochranné rukavice! Noste ochranné oblečení! NEBEZPEČÍ VÝBUCHU! V pro- středí, ve kterém se nacházejí plyny, otevřený oheň , plameny nebo plynové ohřívače vody se nesmí pneumatická pískovací pistole používat. KOUŘENÍ ZAKÁZÁNO! Pracujte jen v dostatečně větraných místnostech. Nikdy nepoužívejte jako zdroj energie kyslík nebo hořlavé plyny. Nikdy nepřekračujte maximálně přípustný pra- covní tlak 6,3 bar. ZPĚTNÉ RÁZOVÉ SÍLY! Při vysokých pracovních tlacích mohou vzniknout zpětné rázy, které za určitých okolností vedou k ohrožení trvalou zátěží. NEBEZPEČÍ ZRANĚNÍ! Před opravami, údržbou a přepravou odpojte výrobek od zdroje stlačeného vzduchu. NEBEZPEČÍ ZRANĚNÍ! Při plněním výrobku abrazivem ho odpojte od zdroje stlačeného vzduchu. UPOZORNĚNÍ! Prosíme, dodržujte bezpeč- nostní pokyny výrobce abraziva. Používejte jen materiály vhodné pro pneumatic- kou pískovací pistoli. Používejte vhodná abra- ziva! POZOR! Silné prášení. Učiňte k tomu opatření! Zajistěte zachycení abraziva a jeho ekologické odstranění do odpadu. Neodstraňujte označení nebo typové štítky. Jsou relevantní pro bezpečnost. Pokud nemáte zkušenosti se zacházením s vý- robkem, měli by jste se nechat vyškolit pro jeho bezpečné ovládání. VAROVÁNÍ! JEDOVATÉ PRACHY! Vznik škodlivých resp. jedovatých prachů při opracovávání materiálů ohrožuje zdraví obsluhy i osob, které se zdržují v blízkosti. POZOR! Zajistěte, aby byl výrobek při nepoužívání, výměně dílů příslu- šenství nebo opravách odpojený od přívodu stlačeného vzduchu. Hadice nesmí být pod tlakem. Obsluha Montáž záchytného sáčku na tryskací materiál (instalované) K montáži záchytného sáčku

na výrobek použijte šroubovou objímku

z obsahu do- dávky a šroubovák. Volba a montáž nástavce Nejdříve zvolte vhodný nástavec pro Vaší práci

Zvolený nástavec nastrčte pevně na trysku

dbejte na to, aby nemohl na stranách ucházet vzduch. Plnění abraziva POZOR! Než otevřete šroubový uzávěr

nebo než začnete pro- vádět jiná nastavení, musí být celý systém bez tlaku a pískovací pistole odpojená od zdroje stlačeného vzduchu (např. od kompresoru). Při Vašem pískování používejte jen vhodné abrazivo

Upozornění: Doporučujeme silikóze neškodící tryskací materiál (mletou vysokopecní strusku) v zrnění 0,21‒0,35 mm (zrnitost 40‒60). Dbejte na to, aby byl tryskací materiál

ab- solutně suchý a ne příliš hrubozrnný. Upozornění: Maximální velikost zrn činí 0,8 mm.57 CZ Otevřete šroubový uzávěr

zásobníku abra- ziva

otáčením proti směru chodu hodino- vých ručiček. Naplňte do zásobníku na abrazivo

poža- dované množství tryskacího materiálu

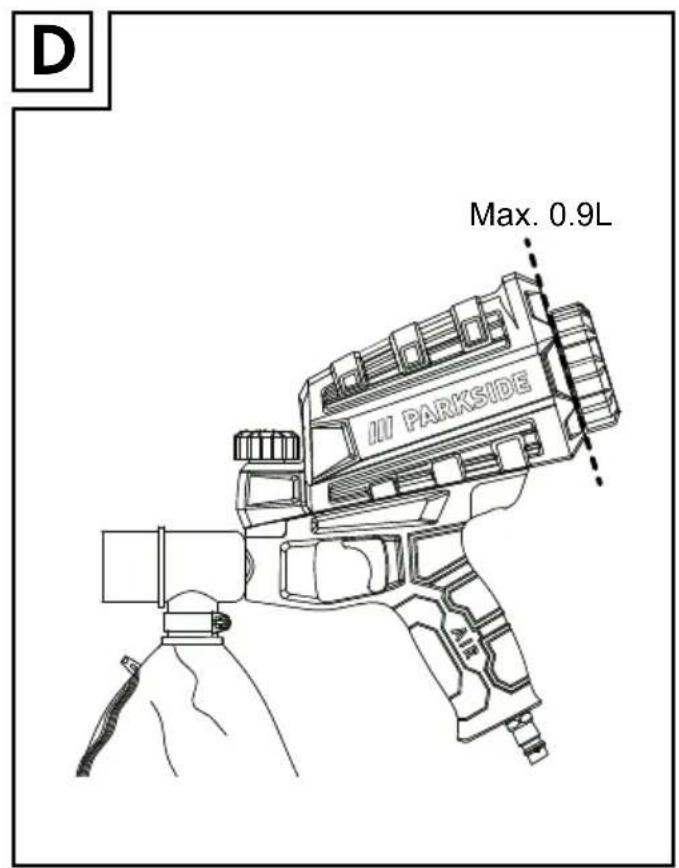

Dávejte pozor, abyste nepřekročili maximální obsah 0,9 l (viz obrázek D). Potom zase uzavřete šroubový uzávěr

otáčením ve směru chodu hodinových ručiček. Dávejte pozor, aby byl šroubový uzávěr

pevně uzavřený. Upozornění k velikosti zrn tryskacího materiálu: Čím větší, hrubší jsou zrna tryskacího materiálu, tím hrubší nečistoty můžete tryskáním odstranit. Obsa- žený tryskací materiál je drobný a je velmi vhodný na odstranění např. náletové rzi nebo nečistot. Tryskací materiál s malými zrny šetří povrch materiálu a způ- sobuje jen povrchový oděr. Na hrubou rez je vhodný hrubozrnný tryskací materiál, který je k dostání v odborné prodejně. Pozor: Dbát na maximální zrnění. Připojení zdroje stlačeného vzduchu Upozornění: Pneumatická pískovací pistole

smí používat jen s vyčištěným, stlačeným vzduchem bez kondenzátu a oleje, s maximálním tlakem vzduchu 6,3 bar. Pro regulaci stlačeného vzduchu byste měli používat redukční ventil a filtr. Upozornění: Před připojením výrobku na zdroj stlačeného vzduchu nastavte otočný regulátor

Připojte pneumatickou pískovací pistoli

pneumatické pískovací pistole

. Zablokování následuje automaticky. Použití pískovací pistole Tryskací materiál odmastěte a vyčistěte. Upozornění: Usazeniny prachu a mastnoty negativně ovlivňují výsledek práce. Přikryjte resp. přelepte všechna místa, která ne- chcete pískovat. Odstup nástavce od opracovávaného povrchu je rozhodující pro výsledek práce. Udržujte po- kud možno malý odstup, aby se tryskací mate- riál shromažďoval

Čím více se přiblížíte výrobkem k Vašemu ob- robku, tím menší je na něm vzorek vzniklý tryskáním a opačně. Popřípadě si předem udělejte test na nepotřeb- ném kusu obrobku. Tím si najdete správný od- stup resp. pracovní tlak a předejdete přílišnému opracování obrobku. Zapnutí: Otevřete přívod vzduchu nastavením otočného regulátoru

do polohy „ “. Přibližte pneumatickou pískovací pistoli

povrchu, který chcete pískovat. K uvedení pískovací pistole

do provozu stiskněte páčku spouště

Vypnutí: K vypnutí pískovací pistole

pusťte páčku spouště

K uzavření přívodu vzduchu nastavte otočný regulátor

do polohy „ “. Po ukončení práce odpojte výrobek od zdroje stlačeného vzduchu. Upozornění: Nejprve odpojte hadici od zdroje stlačeného vzduchu a teprve potom ha- dici připojenou k výrobku. Tak se vyhnete ne- kontrolovaným pohybům hadice, popř. jejímu zpětnému rázu. Vyprázdnění tryskacího materiálu ze záchytného sáčku Upozornění: Tryskací materiál ze záchytného sáčku

před použitím nejdříve vyčistěte. Po otevření zipu můžete tryskací materiál ze záchytného sáčku

vysypat. Anebo můžete šroubovákem uvolnit šroubovou objímku

z výrobku.58 CZ Odstranění poruch Porucha Možná příčina Odstranění Materiál neprochází Vzduch není dostatečně suchý. Instalujte ve Vašem systému stlačeného vzduchu odlučovač vody. Tlak vzduchu je příliš nízký. Zvyšte výstupní tlak vzduchu kompresoru. Nástavec není správně nasazený. Nasaďte pevně Váš nástavec na výrobek tak, aby na straně neunikal vzduch. Ucpané vedení tryskacího materiálu. Zkontrolujte, jestli hrudky tryskacího materiálu neucpávají přívod. Na vyčištění ucpaných vedení použijte nejlépe pistoli se stlačeným vzduchem (Nosit ochranné brýle!). Kontro- lujte také výstupní otvor tanku. Při tryskání se netvoří požadovaný vzorek. Vzduch není dostatečně suchý. Instalujte ve Vašem systému stlačeného vzduchu odlučovač vody. Velikost zrn tryskacího materiálu není jednotná. Tryskací materiál vyměnit. Tryskací materiál je znečištěný. Tryskací materiál vyčistit nebo vyměnit. Nástavec je opotřebovaný. Nástavec vyměnit. Jiné poruchy Kontaktujte odborníka nebo prodejce.59 CZ Jednotlivé díly (viz obrázek A) Pozice č. Popis Množství 01 Těleso 1 02 Šroub 2 03 Šroub 1 04 Těsnění 1 05 Těsnění 1 06 Čep 1 07 Pružina vzduchového ventilu

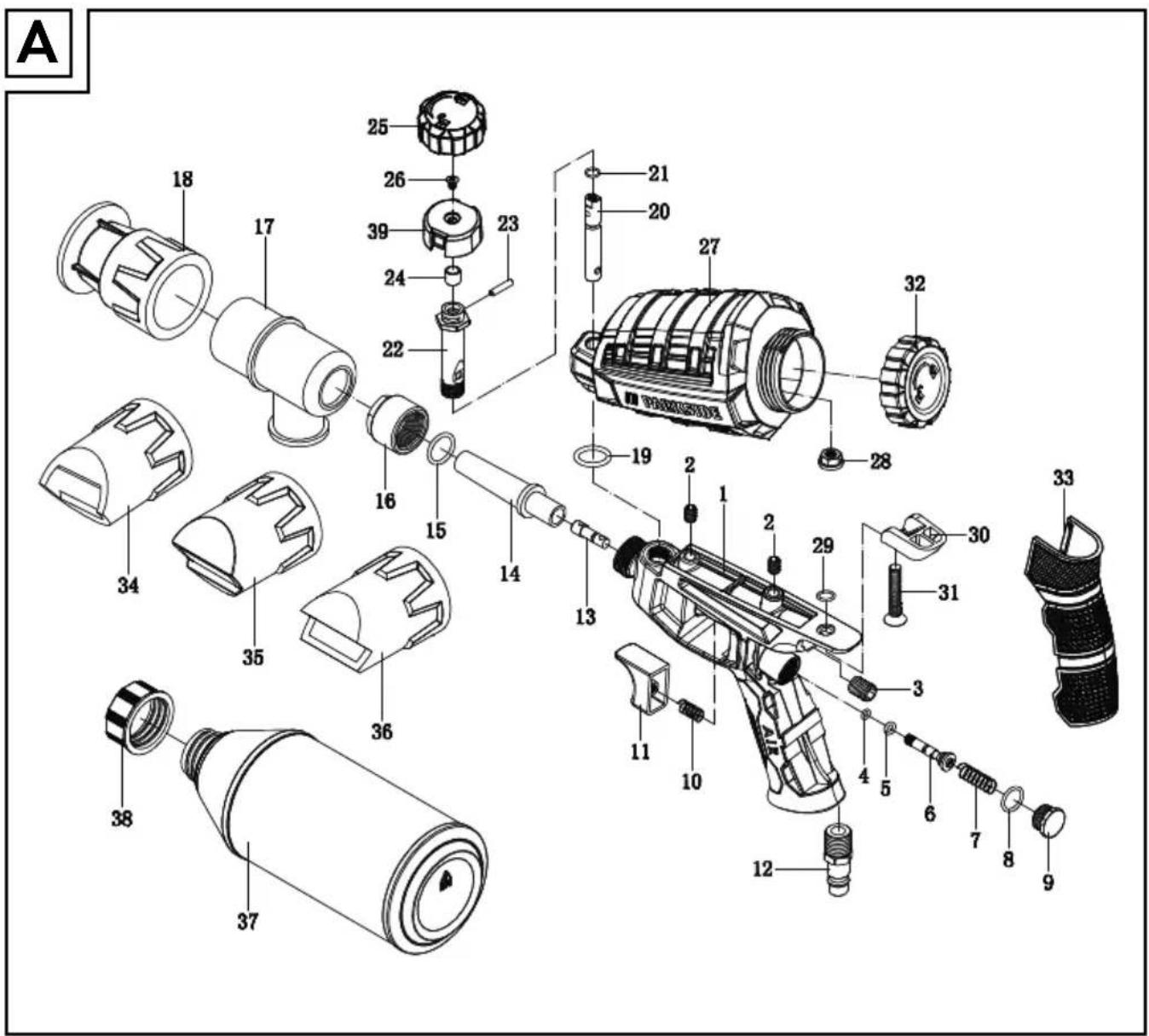

08 Těsnění 1 09 Matka 1 10 Pružina 1 11 Páčka spouště 1 12 Vstup vzduchu 1 13 Zdířka 1 14 Tryska 1 15 Těsnění 1 16 Válcové pouzdro 1 17 Spojovací prvek 1 18 Tryska 1 19 Těsnění 1 20 Nastavovací páčka 1 21 Těsnění 1 22 Spojovací páčka 1 23 Čep 1 24 Pouzdro čepu pístu 1 25 Nastavovací kolečko

26 Šroub 1 27 Nádoba 1 28 Matka 1 29 Těsnění 1 30 Víko 1 31 Šroub 1 32 Šroubový uzávěr 1 Pozice č. Popis Množství 33 Kryt rukojeti 1 34 Tryska 1 35 Tryska 1 36 Tryska 1 37 Láhve spískem 2 38 Uzávěry láhví spískem

39 Nastavovací kolečko vnitřního pouzdra

Údržba a čištění NEBEZPEČÍ ZRANĚNÍ! Před čištěním bezpodmínečně odpojte výrobek od záso- bování stlačeným vzduchem. Pneumatickou pískovací pistoli

a zásobník na abrazivo

čistěte po každém použití. Pneumatickou pískovací pistoli

a zásobník na abrazivo

čistěte stlačeným vzduchem. Pneumatickou pískovací pistoli

skladujte v suché místnosti. Zlikvidování Obal se skládá zekologických materiálů, které můžete zlikvidovat prostřednictvím místních sběren recyklovatelných materiálů. O možnostech likvidace vysloužilých zařízení se informujte u správy vaší obce nebo města. Záruka Výrobek byl vyroben s nejvyšší pečlivostí podle přísných kvalitativních směrnic a před odesláním prošel výstupní kontrolou. V případě závad máte možnost uplatnění zákonných práv vůči prodejci. Vaše práva ze zákona nejsou omezena naší níže uvedenou zárukou.60 CZ Na tento artikl platí 3 záruka od data zakoupení. Záruční lhůta začíná od data zakoupení. Uscho- vejte si dobře originál pokladní stvrzenky. Tuto stvr- zenku budete potřebovat jako doklad o zakoupení. Pokud se do 3 let od data zakoupení tohoto výrobku vyskytne vada materiálu nebo výrobní vada, výrobek Vám – dle našeho rozhodnutí – bezplatně opravíme nebo vyměníme. Tato záruka zaniká, jestliže se vý- robek poškodí, neodborně použil nebo neobdržel pravidelnou údržbu. Záruka platí na vady materiálu a výrobní vady. Tato záruka se nevztahuje na díly výrobku podléhající opotřebení (např. na baterie), dále na poškození křehkých, choulostivých dílů, např. vypínačů, aku- mulátorů nebo dílů zhotovených ze skla. Postup v případě uplatňování záruky Pro zajištění rychlého zpracování Vašeho případu se řiďte následujícími pokyny: Pro všechny požadavky si připravte pokladní stvr- zenku a číslo artiklu (např. IAN 123456_7890) jako doklad o zakoupení. Číslo artiklu najdete na typovém štítku, gravuře, ti- tulní stránce návodu (vlevo dole) nebo na nálepce na zadní nebo spodní straně. V případě poruch funkce nebo jiných závad nejdříve kontaktujte, telefonicky nebo e-mailem, v následujícím textu uvedené servisní oddělení. Výrobek registrovaný jako vadný potom můžete s přiloženým dokladem o zakoupení (pokladní stvr- zenkou) a údaji k závadě a kdy k ní došlo, bezplatně zaslat na adresu servisu, která Vám byla sdělena. Servis Servis Česká republika Tel.: [phone] E-Mail: [e-mail]61 CZ ES prohlášení o shodě62 SK Legenda použitých piktogramov ............................................................................ Strana 63 Úvod .................................................................................................................................................Strana 63 Používanie v súlade s určeným účelom ..........................................................................................Strana 63 Popis častí .........................................................................................................................................Strana 63 Obsah dodávky ............................................................................................................................... Strana 63 Technické údaje ...............................................................................................................................Strana 64 Všeobecné bezpečnostné upozornenia .............................................................Strana 64 Bezpečnosť na pracovisku ..............................................................................................................Strana 64 Bezpečnostné upozornenia špecifické pre pneumatickú pieskovaciu pištoľ ...............................Strana 64 Obsluha .........................................................................................................................................Strana 65 Montáž zberného vrecka na pieskový tryskací materiál (už namontovaný) ............................... Strana 65 Výber a montáž nástavca ...............................................................................................................Strana 65 Naplnenie nádobky na tryskací materiál ....................................................................................... Strana 66 Pripojenie zdroja stlačeného vzduchu ............................................................................................Strana 66 Používanie pneumatickej pieskovacej pištole.................................................................................Strana 66 Vyprázdnenie zberného vrecka na pieskový tryskací materiál ....................................................Strana 67 Odstraňovanie porúch......................................................................................................Strana 67 Náhradné diely ................................................................................................................................Strana 68 Údržba a čistenie ...................................................................................................................Strana 68 Likvidácia .....................................................................................................................................Strana 68 Záruka ............................................................................................................................................Strana 69 Postup v prípade poškodenia v záruke .......................................................................................... Strana 69 Servis .................................................................................................................................................Strana 69 EG-Konformitné vyhlásenie ..........................................................................................Strana 7063 SK Legenda použitých piktogramov Prečítajte si návod na obsluhu! Noste ochranné okuliare! Noste ochranu sluchu! Noste ochranné rukavice! Noste ochrannú protiprachovú masku! Noste ochranné oblečenie! Nebezpečenstvo explózie! Rešpektujte výstražné a bezpečnostné upozornenia! Pneumatická pieskovacia pištoľ PDSP 1000 D5 Úvod Blahoželáme Vám ku kúpe Vášho nového výrobku. Kúpou ste sa rozhodli pre vysoko kvalitný produkt. Pred prvým uvedením do prevádzky sa oboznámte s výrobkom. Za týmto účelom si pozorne prečítajte nasledujúci návod na obsluhu a bezpečnostné po- kyny. Výrobok používajte iba v súlade s popisom a v uvedených oblastiach používania. Tento návod uschovajte na bezpečnom mieste. Ak výrobok odo- vzdáte ďalšej osobe, priložte k nemu aj všetky pod- klady. Používanie v súlade s určeným účelom Výrobok je vhodný na odstraňovanie hrdze a farby na kovových povrchoch. Pre všetky ostatné aplikácie výrobok nie je určený. Akékoľvek iné použitie alebo zmena výrobku je v rozpore s určeným účelom a predstavuje značné nebezpečenstvá úrazu. Výrobca nepreberá ručenie za škody vzniknuté používaním, ktoré je v rozpore s určeným účelom. Nevhodné na priemyselné používanie. Popis častí

Nádobka na tryskací materiál

Zberné vrecko na pieskový tryskací materiál (už namontované na)

nádobky na tryskací materiál

nádobky na tryskací materiál

tak, že ho otočíte proti smeru hodinových ručičiek. Naplňte želané množstvo tryskacieho materiálu

do nádobky na tryskací materiál

nádobky na tryskací materiál

tak, že ho za- točíte v smere hodinových ručičiek. Dbajte na to, aby uzáver so závitom

nastavíte na „ “. Po skončení práce odpojte výrobok od zdroja stlačeného vzduchu. Poznámka: Najskôr odpojte hadicu od zdroja stlačeného vzduchu, a až potom odpojte záso- bovaciu hadicu od produktu. Zabránite tak nekontrolovanému krúženiu resp. spätnému odrazu zásobovacej hadice. Vyprázdnenie zberného vrecka na pieskový tryskací materiál Poznámka: Nadbytočný pieskový tryskací mate- riál zo zberného vrecka

nádobku na tryskací materiál

a nádobku na tryskací materiál
