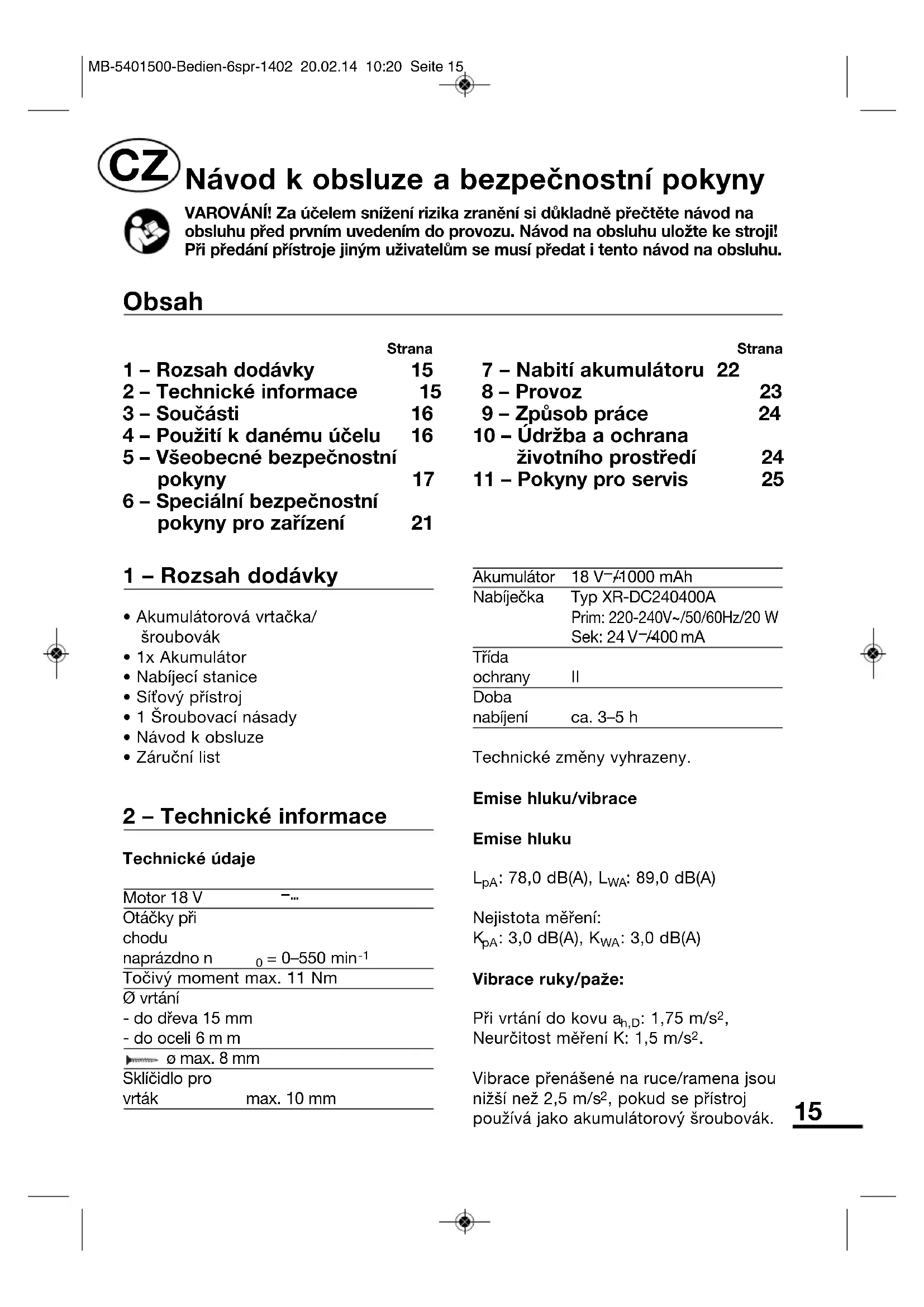

NÁVOD K OBSLUZE AS 18 VMB Meister Craft

Nr. 5401500 AS 18 VMB D - Akku-Bohrschrauber .................. 4 CZ - Akumulátorová vrtačka/ šroubovák

• Akumulátorová vrtačka/šroubovák• 1x Akumulátor• Nabíjecí stanice• Síťový přístroj• 1 Šroubovací násady• Návod k obsluze• Záruční list 2 – Technické informace Technické údajeMotor 18 V–...Otáčky přichodunaprázdno n = 0–550 min Točivý moment max. 11 NmØ vrtání- do dřeva 15 mm- do oceli 6mmø max. 8 mmSklíčidlo provrták max. 10 mmAkumulátor 18 V–.../1000 mAhNabíječka Typ XR-DC240400APrim: 220-240V~/50/60Hz/20 WSek: 24 V–.../400 mATřídaochrany II Doba nabíjení ca. 3–5 hTechnické změny vyhrazeny.Emise hluku/vibraceEmise hluku

: 78,0 dB(A), L : 89,0 dB(A)Nejistota měření:

: 3,0 dB(A), K : 3,0 dB(A)Vibrace ruky/paže:Při vrtání do kovu a h,D : 1,75 m/s

Neurčitost měření K: 1,5 m/s

Vibrace přenášené na ruce/ramena jsounižší než 2,5 m/s , pokud se přístrojpoužívá jako akumulátorový šroubovák.Strana 1 – Rozsah dodávky 15 2 – Technické informace 15 3 – Součásti 16 4 – Použití k danému účelu 16 5 – Všeobecné bezpečnostní pokyny 17 6 – Speciální bezpečnostní pokyny pro zařízení 21 Strana 7 – Nabití akumulátoru 22 8 – Provoz 23 9 – Způsob práce 24 10 – Údržba a ochrana životního prostředí 24 11 – Pokyny pro servis 25 Obsah Návod k obsluze a bezpečnostní pokyny VAROVÁNÍ! Za účelem snížení rizika zranění si důkladně přečtěte návod naobsluhu před prvním uvedením do provozu. Návod na obsluhu uložte ke stroji!Při předání přístroje jiným uživatelům se musí předat i tento návod na obsluhu.

MB-5401500-Bedien-6spr-1402 20.02.14 10:20 Seite 1516 Informace o hluku/vibracích Naměřené hodnoty stanovené podle EN 60745-1. Uvedená hodnota emise vibrací byla zjištěna při povrchovém broušení. U jiných použití se může odlišovat hodnota emise vibrací. Uvedená emisní hodnota vibrací byla naměřena podle normovaného zkušebního postupu a může se používat k porovnání jednoho elektrického nářadí s druhým. Uvedená emisní hodnota vibrací se může používat i na počáteční posouzení omezení. POZOR! Hodnota emise vibrací se může během používání elektrického nářadí odlišovat od uvedené hodnoty v závislosti na druhu a způsobu, jakým se elektrické nářadí používá. Musejí se stanovit bezpečnostní opatření na ochranu obsluhujícího personálu. K tomu se provede posouzení omezení při zohlednění skutečných podmínek používání. (Přitom je potřebné zohlednit všechny části provozního cyklu, tzn. i doby, během nichž je elektrické nářadí vypnuté, a doby, během nichž je sice zapnuté, avšak v chodu bez zatížení.) POZOR! Určitému obtěžování hlukem se u tohoto nástroje nelze vyhnout. Práce s vysokou intenzitou hluku proto přeložte na povolené a vyhrazené denní doby. Dodržujte příp. doby odpočinku a trvání práce omezte na nejnutnější. POZOR! Působení hluku může vést k poškození sluchu. Proto pracujte pouze s vhodnou ochranou sluchu. Osoby nacházející se v blízkosti by rovněž měly nosit vhodnou ochranu sluchu. 3 – Součásti 1 Sklíčidlo 2 Nastavení utahovacího momentu 16+1 3 Spínač Zap/Vyp 4 Chod doprava/doleva 5 Akumulátor 6 Nabíjecí stanice 7 Síťový přístroj 8 Nabíjecí konektor 4 – Použití k danému účelu Vrtání do dřeva a kovu, šroubování. Stroj, nabíječku a příslušenství (Dodržujte údaje od výrobce!) používejte pouze pro oblast použití podle stanoveného účelu! Všechna ostatní použití se výslovně vylučují. Tento přístroj není určený k používání osobami (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi či s nedostatkem zkušeností a/nebo poznatků, kromě případů, pokud jsou pod dozorem osoby zodpovědné za jejich bezpečnost, nebo pokud obdrží pokyny týkající se používání přístroje. Děti musejí být pod dozorem, aby se zajistilo, že si s přístrojem nebudou hrát. Tento nástroj je určen jen k domácímu použití. Použití v rozporu s účelem Veškerá použití přístroje, která nejsou uvedena v kapitole „Použití v souladu s účelem“, jsou považována za použití v rozporu s účelem. MB-5401500-Bedien-6spr-1402 20.02.14 10:20 Seite 1617 Použití, pro které není elektrický nástroj určen, může mít za následek ohrožení a úrazy. Nepoužívejte žádné příslušenství, které není zvlášť určeno pro tento elektrický nástroj. Brusné nástroje, příruby, brusné talíře či jiné příslušenství musejí přesně padnout na brusné vřeteno vašeho elektrického nářadí. Vložné nástroje, které na brusné vřeteno elektrického nářadí přesně nepadnou, se otáčejí nerovnoměrně, velmi silně vibrují a mohou vést ke ztrátě kontroly. Hrozí nebezpečí úrazu. Za všechny takto vzniklé hmotné škody a úrazy osob, vzniklé následkem nesprávného používání, ručí uživatel přístroje. Při použití jiných nebo neoriginálních součástí na stroji pozbývá záruka výrobce platnost. Zbytková rizika: Návod k obsluze k tomuto elektrickému nástroji obsahuje podrobné pokyny k bezpečné práci s elektrickými nástroji. Každý elektrický nástroj ale zahrnuje určitá zbytková rizika, která nelze zcela vyloučit ani použitím provedených bezpečnostních a ochranných zařízení. Z tohoto důvodu vždy obsluhujte elektrické nástroje s potřebnou opatrností. Zbytková rizika mohou být například:

• Dotyk rotujících dílů nebo vložných nástrojů.

• úraz způsobený odlétnutím obrobku nebo součástí obrobku.

• nebezpečí požáru při nedostatečném odvětrání motoru.

• poškození sluchu při práci bez ochrany sluchu. Bezpečná práce závisí také na znalostech obsluhujícího personálu v oblasti manipulace s příslušným elektrickým nástrojem! Příslušné znalosti stroje a opatrná manipulace při práci pomáhají minimalizovat zbytková rizika. VAROVÁNÍ! Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Elektromagnetické pole může za určitých okolností aktivně nebo pasivně ovlivnit medicínské implantáty. Aby se snížilo nebezpečí vážných nebo smrtelných zranění, doporučujeme osobám smedicínskými implantáty, aby před zacházením selektrickým nástrojem konzultovali lékaře nebo výrobce medicínských implantátů. 5 – Všeobecné bezpečnostní pokyny pro zacházením s elektrickým nářadím VAROVÁNÍ! Přečtěte si všechny bezpečnostní pokyny a instrukce. Opomenutí při dodržování bezpečnostních pokynů a instrukcí může zapříčinit zásah elektrickým proudem, požár a/nebo těžká zranění. Uschovejte veškeré podklady, v nichž jsou uvedeny bezpečnostní pokyny a instrukce, pro použití v budoucnu. Výraz „elektrický nástroj“, uvedený v bezpečnostních pokynech, platí pro elektrické nástroje, které jsou napájené ze sítě (se síťovým kabelem), a elektrické nástroje napájené z akumulátorů (bez síťového kabelu). MB-5401500-Bedien-6spr-1402 20.02.14 10:20 Seite 1718 1 Pracoviště a Udržujte své pracoviště v čistotě a uklizené. Nepořádek a neosvětlené pracoviště může vést k úrazům. b Nepracujte se zařízením ve výbušném prostředí, ve kterém se nacházejí hořlavé kapaliny, plyny nebo prachy. Elektrické nářadí vytváří jiskry, které mohou zapálit prach nebo páry. c Během používání elektrického nářadí zamezte přístupu dětí a jiných osob. Při odvedení pozornosti můžete ztratit kontrolu nad zařízením. 2 Elektrická bezpečnost a Připojovací zástrčka přístroje musí odpovídat zásuvce. Zástrčka se v žádném případě nesmí upravovat. Nepoužívejte společně s přístroji s ochranou uzemněním žádné adaptéry na zástrčky. Zástrčky, na kterých nebyly provedeny žádné změny a vhodné zásuvky snižují riziko úrazu elektrickým proudem. b Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy, jako jakou trubky, topná tělesa, sporáky nebo chladničky. Když je Vaše tělo uzemněné, hrozí zvýšené riziko úrazu elektrickým proudem. c Nevystavujte přístroj dešti nebo vlhku. Vniknutí vody do elektrického spotřebiče zvyšuje riziko úrazu elektrickým proudem. d Nepoužívejte kabel k jiným účelům než pro které byl určen, pro přenášení přístroje, jeho zavěšování nebo pro vytahování zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od působení tepla, oleje, ostrých hran nebo pohybujících se částí přístroje. Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem. e Když pracujete s elektrickým nářadím venku, používejte jen prodlužovací kabely, které jsou schválené i pro používání ve venkovním prostředí. Používání kabelu vhodného pro venkovní prostředí snižuje riziko úrazu elektrickým proudem. f Pokud nelze zabránit používání elektrického nářadí ve vlhkém prostředí, je třeba použít proudový chránič. Použití proudového chrániče zamezuje nebezpečí úrazu elektrickým proudem. 3 Bezpečnost osob a Buďte opatrní, dbejte na to, co děláte a k práci s elektrickým nářadím přistupujte rozumně. Zařízení nepoužívejte, když jste unavení a nebo jste pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při používání přístroje může vést k vážným poraněním. b Noste osobní ochrannou výstroj a vždy ochranné brýle. Nošení osobní ochranné výstroje jako je protiprachová maska, neklouzavá bezpečnostní obuv, ochranná přílba nebo chrániče sluchu, podle způsobu a použití elektrického nářadí, snižuje riziko poranění. MB-5401500-Bedien-6spr-1402 20.02.14 10:20 Seite 1819 c Zabraňte neúmyslnému uvedení do provozu. Dříve než zastrčíte zástrčku do zásuvky se ujistěte, že je spínač v poloze „OFF“ (VYP). Když máte při přenášení přístroje prst na spínači nebo když připojujete zapnutý přístroj do sítě, může to způsobit úrazy. d Dříve než přístroj zapnete, odstraňte nastavovací nástroje nebo klíče na šrouby. Nástroj nebo klíč, který se nachází v otáčející se části přístroje, může způsobit zranění. e Nepřeceňujte se. Dbejte na bezpečné stání a udržujte neustále rovnováhu. Tím můžete přístroj v neočekávaných situacích lépe kontrolovat. f Noste vhodný oděv. Nenose volný oděv nebo šperky. Vlasy, oděv a rukavice udržujte v bezpečné vzdálenosti od pohybujících se částí. Pohybující se části by mohly volný oděv, šperky nebo dlouhé vlasy zachytit. g Pokud je možné namontovat zařízení na odsávání a zachycování prachu, ubezpečte se, že jsou připojená a že se správně používají. Používání těchto zařízení snižuje ohrožení prachem. 4 Pečlivé zacházení a používání elektrického nářadí a Přístroj nepřetěžujte. Používejte pro práci elektrické nářadí, které je pro ni určeno. Vhodným elektrickým nářadím pracujete lépe a bezpečněji v uvedeném rozsahu výkonu. b Nepoužívejte žádné elektrické nářadí, jehož spínač je poškozený. Elektrické nářadí, které se již nedá zapnout nebo vypnout, je nebezpečné a musí se opravit. c Před tím, než začněte provádět nastavení na přístroji, vyměňovat příslušenství nebo přístroj odložíte, vytáhněte zástrčku ze zásuvky. Toto bezpečností opatření zabraňuje neúmyslnému spuštění přístroje. d Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechávejte s přístrojem pracovat osoby, které s ním nejsou obeznámeny nebo které nečetly tento návod. Elektrické nářadí je nebezpečné, když ho používají nezkušené osoby. e Přístroj pečlivě ošetřujte. Kontrolujte, jestli pohybující se části zařízení fungují bezchybně a neváznou, jestli části nejsou zlomené nebo natolik poškozené, že by byla ohrožena funkce přístroje. Poškozené části dejte před použitím přístroje opravit. Mnoho úrazů je způsobeno nesprávně udržovaným elektrickým nářadím. f Udržujte řezací nástroje ostré a čisté. Pečlivě ošetřované řezací nástroje s ostrými řeznými hranami se méně zasekávají a dají se snáze vodit. g Používejte elektrické nářadí, příslušenství, násady atd. podle tohoto návodu a tak, jak je to pro tento speciální typ přístroje předepsáno. Dbejte přitom na pracovní podmínky a na prováděnou činnost. Použití elektrických nástrojů pro jiné než MB-5401500-Bedien-6spr-1402 20.02.14 10:20 Seite 1920 určené účely může přivodit nebezpečné situace. 5 Použití a údržba akumulátorového nářadí a Akumulátory nabíjet v nabíječkách, které výrobce doporučil. U nabíječky, která je vhodná pro určitý typ akumulátoru, hrozí nebezpečí požáru, pokud se použije s jinými akumulátory. b V elektrických nástrojích používejte pouze určené akumulátory. Používání jiných akumulátorů může vést k poranění a nebezpečí požáru. c Nepoužívaný akumulátor chraňte před kancelářskými sponkami, mincemi, klíči, jehlami, šrouby nebo jinými malými kovovými předměty, jež by mohly způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popálení nebo požár. d Při nesprávném použití může z akumulátoru vytéct kapalina. Vyhněte se kontaktu s ním. V případě náhodného kontaktu opláchněte zasáhnuté místo vodou. Pokud se kapalina dostane do očí, poraďte se dodatečně s lékařem. Vyteklá kapalina z akumulátoru může způsobit podráždění pokožky a popáleniny. 6 Všeobecné bezpečnostní pokyny pro akumulátorové šroubováky Servis a Nářadí svěřte do opravy jen kvalifikovanému odbornému personálu a jen s originálními náhradními díly. Tím je zaručeno, že zůstane bezpečnost přístroje zachována. 7 Speciální bezpečnostní pokyny pro akumulátorové šroubováky a Provádíte-li práce, při nichž mohou vložné nástroje zasáhnout skrytá elektrické vedení nebo vlastní síťový kabel, držte přístroj pouze za izolované plochy. Kontakt s vedením pod napětím může přivést napětí i do kovových částí přístroje a vést k úrazu elektrickým proudem. 8 Bezpečnostní pokyny, týkající se akumulátorů/nabíječek a Nabíječku nevystavujte dešti ani vlhkosti. Vniknutí vody do nabíječky zvyšuje riziko zásahu elektrickým proudem. b Akumulátory je třeba nabíjet pouze pomocí nabíječek, které výrobce doporučuje. U nabíječky, která je vhodná pro určitý druh akumulátorů, hrozí nebezpečí požáru, pokud se použije s jinými akumulátory. c Nenabíjeje žádné cizí akumulátory. Nabíječka je vhodná pouze k nabíjení dodaných akumulátorů s napětími uvedenými v technických údajích. V opačném případě hrozí nebezpečí požáru a výbuchu. d Nabíječku udržujte v čistotě. Znečištěním hrozí nebezpečí zásahu elektrickým proudem. e Před každým použitím zkontrolujte nabíječku, kabel a zástrčku. Nepoužívejte nabíječku tehdy, pokud byste zjistili poškození. Nabíječku sami neotvírejte a její opravou pověřte pouze MB-5401500-Bedien-6spr-1402 20.02.14 10:20 Seite 2021 kvalifikovaný personál. Je nutné, aby se k opravě používaly pouze originální náhradní díly. Poškozené nabíječky, kabely a zástrčky zvyšují nebezpečí zásahu elektrickým proudem. f Nepoužívejte nabíječku na snadno zápalném podkladu (např. papír, textilie atd.) příp. v hořlavém okolí. Zahříváním nabíječky vznikajícím při nabíjení hrozí nebezpečí požáru. g Při nesprávném použití může z akumulátoru vytéct kapalina. Zabraňte kontaktu s touto kapalinou. V případě náhodného kontaktu důkladně opláchněte zasáhnuté místo vodou. Pokud se kapalina dostane do očí, poraďte se dodatečně s lékařem. Kapalina z akumulátoru může způsobit podráždění pokožky nebo popáleniny. h Akumulátor neotvírejte. Hrozí nebezpečí zkratu. i Akumulátor chraňte před horkem, např. ani nevystavujte trvajícímu slunečnímu záření a účinkům ohně. Hrozí nebezpečí výbuchu. j Akumulátor nikdy nezkratujte! Hrozí nebezpečí výbuchu. k Při poškození a nesprávném použití akumulátoru mohou unikat výpary. Zajistěte přívod čerstvého vzduchu a vyhledejte lékaře. Výpary mohou podráždit dýchací cesty. 6 – Speciální bezpečnostní pokyny pro zařízení

• Používejte stroj, nabíječku a příslušenství jen pro účel použití, ke kterému jsou určeny!

• Předtím, než tyčový šroubovák odložíte z ruky, dbejte na to, aby všechny pohyblivé části stály.

• Zabraňte častému blokování při šroubování nebo vrtání.

• Připojujte nabíječku jen na 220–240 V střídavého proudu.

• Nabíjejte akumulátor tyčového šroubováku jen nabíječkou, která k němu patří.

• Chraňte nabíječku a tyčový šroubovák před vlhkem. Nikdy je neponořujte do vody.

• Nepoužívejte nabíječku venku.

• Aby byly akumulátory chráněny před poškozením, neměly by být vystavovány teplotám nad 50 °C. POZOR! Kontakty u akumulátoru a nabíječky nespojujte nakrátko

• Při nabíjení dbejte na správné pólování „+/–“.

• Neodhazujte akumulátory do otevřeného plamene.

• Připojovací vedení se nesmí vyměňovat. Při poškození je třeba přístroj odborně zlikvidovat. Bezpečnostní pokyny, týkající se akumulátorů/nabíječek

• Nabíječku nevystavujte dešti ani vlhkosti. Vniknutí vody do nabíječky zvyšuje riziko zásahu elektrickým proudem.

• Nabíječku udržujte v čistotě. Znečištěním hrozí nebezpečí zásahu elektrickým proudem. MB-5401500-Bedien-6spr-1402 20.02.14 10:20 Seite 2122

• Před každým použitím zkontrolujte nabíječku, kabel a zástrčku. Nepoužívejte nabíječku tehdy, pokud byste zjistili poškození. Nabíječku sami neotvírejte a její opravou pověřte pouze kvalifikovaný personál. Je nutné, aby se k opravě používaly pouze originální náhradní díly. Poškozené nabíječky, kabely a zástrčky zvyšují nebezpečí zásahu elektrickým proudem.

• Nepoužívejte nabíječku na snadno zápalném podkladu (např. papír, textilie atd.) příp. v hořlavém okolí. Zahříváním nabíječky vznikajícím při nabíjení hrozí nebezpečí požáru.

• Akumulátor neotvírejte. Hrozí nebezpečí zkratu.

• Při poškození a nesprávném použití akumulátoru mohou unikat výpary. Zajistěte přívod čerstvého vzduchu a vyhledejte lékaře. Výpary mohou podráždit dýchací cesty. Značka bezpečnosti Symboly na krytu mají tento význam: Bj. Rok výroby SN Sériové číslo Označení modelu Motor Otáčky naprázdno Nesmí se likvidovat vyhozením do domácího odpadu! Důležité! Dodržujte Návod na používání! Dobrovolná značka kvality „ověřená bezpečnost“ Značka CE (shoda s evropskými bezpečnostními normami) Adresa výrobce 7 – Nabití akumulátoru Tento akumulátorový šroubovák AS 18 VMB se smí nabíjet pouze pomocí síťového přístroje XR-DC240400A. Síťový přístroj se smí používat pouze s napájením proudem se střídavým napětím 220-240 V a kmitočtem 50/60 Hz. Jakékoli použití jiných síťových přístrojů, jakož i použití síťového přístroje XR-DC240400A na jiné jednotce napájení proudem může mít za následek poranění osob a věcné škody. Akumulátor není z výrobního podniku nabitý. Akumulátor nabijte před prvním použitím. Z akumulátorového vrtacího šroubováku vyjměte akumulátor (5) (obr. 2). Nabíjecí konektor (8) síťového zdroje (7) připojte na nabíjecí stanici (6) (obr. 3). Síťový zdroj zapojte do zásuvky (220-240 V~). Červená kontrolka se rozsvítí hned po vytvoření kontaktu se sítí. Prázdný akumulátor vložte do nabíjecí stanice, přitom dbejte na správné pólování (+/–) Zelená kontrolka se rozsvítí po vytvoření elektrického spoje. DŮLEŽITÉ! Pokud by se při vložení právě spotřebovaného MB-5401500-Bedien-6spr-1402 20.02.14 10:20 Seite 2223 akumulátoru nerozsvítila zelená kontrolka, akumulátor vyjměte a postup nabíjení spusťte po několika minutách znovu. Normální doba nabíjení trvá cca 3 – 5 hodin. Následně zajistí nabíječka stálé dobíjení. Akumulátor je chráněn jednotkou tepelné ochrany před přebitím - může tedy zůstat i delší dobu v nabíječce, aniž by došlo k jeho poškození. Konstantní zahřátí nabíječky a akumulátoru je normální a nejde o chybnou funkci. Podstatně zkrácená provozní doba akumulátoru ukazuje, že se akumulátor musí vyměnit. Upozornění: Na výkon akumulátoru má vliv jeho stav nabití, četnost používání, zpracovávaný materiál, jakož i síla vynaložená na zpracovávání materiálu. Nový akumulátor dosáhne až po cca 5 cyklech nabití a vybití svoji úplnou výkonnost. Pokud by se výkon čerstvě nabitého akumulátoru ve srovnání s novým akumulátorem značně snížil, znamená to, že je akumulátor opotřebovaný a měl by se nahradit za nový. Za tím účelem kontaktujte uvedenou servisní stanici. Akumulátor je chráněn jednotkou tepelné ochrany před přebitím, měl by se však i přesto po ukončení doby nabíjení z nabíječky vyjmout. Konstantní zahřátí nabíječky a akumulátoru během nabíjení je normální a nejde o chybnou funkci. TIP! Doporučuje se řídit postup nabíjení dodatečně pomocí elektrických spínacích hodin! 8 – Provoz Ve sklíčidle (1) lze upnout všechny běžné šroubovákové bity, držáky bitů a vrtáky až do průměru 10 mm (není součástí dodávky) (obr. 4). Stroj je vybaven rychloupínacím sklíčidlem. Díky tomu můžete při ručním provozu vyměnit příslušenství rychle a bez klíče sklíčidla (obr. 5). Sklíčidlo pravotočivých/ levotočivých strojů je vždy zafixované šroubem s levotočivým závitem. Tento šroub je třeba povolit před výměnou sklíčidla (1) zepředu skrz sklíčidlo. Šrouby s levotočivým závitem se dají povolit pouze otáčením doprava. Bity šroubováku a vrtáku o délce od 50 mm se mohou nasadit přímo do úchytu bitů. Před uvedením do provozu Šrouby do dřeva vložte volně do předvrtaných děr pro šrouby. Strojové šrouby lehce zašroubujte do závitu. Akumulátorový šroubovák nasaďte s vhodným hrotem nebo vložkou nástrčného klíče pevně na šroub. Zapnutí a vypnutí POZOR! Nebezpečí překroucení zašroubováním šroubů příliš hluboko. Pozorujte průběh zašroubování a příp. ho ukončete dříve a šroub utáhněte šroubovákem. Proveďte šroubové spoje na zkoušku!

• Zapnutí: Stiskněte zapínač/vypínač (3): Šroubování se spustí. Během šroubování držte spínač stisknutý. MB-5401500-Bedien-6spr-1402 20.02.14 10:20 Seite 2324

• Vypnutí: Jakmile je šroub úplně zašroubovaný nebo vyšroubovaný, pusťte zapínač/vypínač. 9 – Způsob práce Elektronická regulace otáček Díky elektronické regulaci otáček můžete otáčky plynule přizpůsobit danému pracovnímu postupu.

Mírné stlačení přepínače (3) = nízké otáčky, k povolení pevně osazených šroubů.

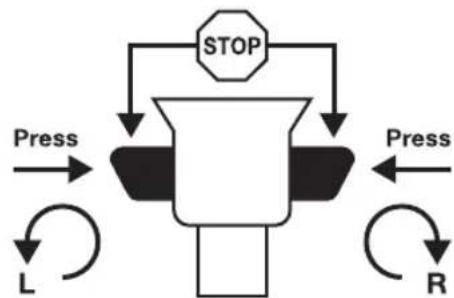

• Úplně stisknutý spínač = maximálně možné otáčky, k vrtání. POZOR! Zabraňte, aby došlo k zastavení motoru při vrtání nebo šroubování při zatížení. Chod doprava - doleva Směr otáčení určíte pomocí posuvného přepínače (4) nad provozním spínačem. DODRŽUJTE! Směr otáčení měňte pouze při vypnutém motoru!

• Zašroubování šroubů: Posuňte přepínač do pol. R.

• Vyšroubování šroubů: Posuňte přepínač do pol. L.

• Bezpečnostní poloha: Poloha přepínače uprostřed; v této poloze posuvného přepínače se přístroj nedá uvést do provozu, např. při pracovních přestávkách, výměně bitů nebo vrtáků. Nastavení točivého momentu Jednotka nastavení vrtacího šroubováku má 16 stupňů točivého momentu (2), čímž se zabrání poškození šroubovacích nebo vrtacích hlav. Otáčením hlavy na vrtacím šroubováku můžete nastavit příslušný požadovaný stupeň, od 1 (šroubování s lehkým chodem) do max. (šroubování s těžkým chodem/vrtání). K vykonání práce zvolte vždy vhodný točivý moment. 10 – Údržba a ochrana životního prostředí Čistěte plášť jen vlhkým hadříkem – nepoužívejte ředidla! Nakonec řádně osušte. Pro udržení kapacity doporučujeme každé dva měsíce akumulátor zcela vybít a opět nabít. Uchovávejte akumulátory jen zcela nabité, proto je občas dobíjejte. Místo uchování musí být suché a chráněné před mrazem, teplota okolí nesmí překročit 40 °C. POZOR! Nepoužitelné elektrické a akumulátorové přístoje nepatří do domácího odpadul!Je třeba je shromažďovat odděleně podle směrnice 2012/19 EU pro elektrické a elektronické staré přístroje a odevzdat MB-5401500-Bedien-6spr-1402 20.02.14 10:20 Seite 2425 sekci ekologické a odborné recyklace. POZOR! U elektrických přístrojů poháněných bateriemi nebo akumulátorem je nutno baterie nebo akumulátory vyjmout a likvidovat je odděleně podle platné vyhlášky o bateriích. Baterie a akumulátory nikdy nedávejte do domácího odpadu! Odevzdávejte prosím nepoužitelné elektrické nářadí v místní sběrně. Obalový materiál shromažďujte odděleně podle druhu a likvidujte podle místních předpisů. Podrobnosti získáte od Vaší místní správy. 11 – Pokyny pro servis

• Uchovávejte stroj, návod k obsluze a případně i příslušenství v originálním balení. Takto budete mít veškeré informace i součásti neustále po ruce.

• Přístroje Meister téměř nevyžadují údržbu, k čištění krytu postačí vlhký hadřík. Elektrické stroje nikdy neponořujte do vody. Další pokyny jsou uvedeny v návodu k obsluze.

• Přístroje Meister podléhají přísné kontrole jakosti. Pokud se by přesto vyskytla porucha funkce, zašlete přístroj na adresu naší servisní služby. Opravu provedeme obratem.

• Stručný popis poruchy zkracuje dobu hledání místa závady i opravy. Během záruční lhůty prosím přiložte k přístroji záruční list a doklad o nákupu.

• Pokud se nejedná o záruční opravu, budeme vám náklady na opravu účtovat. DŮLEŽITÉ UPOZORNĚNÍ! Po otevření přístroje zaniká nárok na záruku! DŮLEŽITÉ! Výslovně upozorňujeme na to, že podle zákona o ručení za produkty neručíme za škody vzniklé našimi přístroji, pokud byly způsobeny nesprávnou opravou nebo pokud při výměně některé části nebyly použity naše originální díly popř! námi schválené díly a oprava nebyla provedena firmou Meister Werkzeuge GmbH v zákaznickém servisu nebo autorizovaným odborníkem! Totéž platí i pro použité příslušenství.

• Přístroj bezpečně zabalte nebo použijte originálního obalu, aby se při přepravě nepoškodil.

• I po uplynutí záruční doby jsme vám rádi k dispozici a případné opravy přístrojů Meister provedeme za výhodné ceny. MB-5401500-Bedien-6spr-1402 20.02.14 10:20 Seite 2526 1 – Étendue des fournitures
