NÁVOD K OBSLUZE HFAZ 150 STIEBEL ELTRON

1. Obecné pokyny 43
   1.1 Bezpečnostní pokyny 43
   1.2 Jiné symboly použité v této dokumentaci ____ 43
   1.3 Měrné jednotky ____ 43
2. Zabezpečení 43
   2.1 Správné používání 43
   2.2 Všeobecné bezpečnostní pokyny ____ 44
   2.3 Kontrolní symbol 44
3. Popis přístroje ____ 44
4. Nastavení 44
5. Čištění, péče a údržba 45
6. Odstranění problémů 45

INSTALACE

1. Zabezpečení 45

7.1 Všeobecné bezpečnostní pokyny ____ 45

7.2 Předpisy, normy a ustanovení ____ 45

1. Popis přístroje 45

8.1 Rozsah dodávky 45

8.2 Příslušenství 45

1. Příprava 46

9.1 Místo montáže 46

9.2 Montáž nástěnného závěsu 46

9.3 Příprava přívodního kabelu 46

1. Montáž 46

10.1 Vodovodní přípojka 46

10.2 Montáž přístroje 46

10.3 Připojení elektrického napětí 47

1. Uvedení do provozu 47

11.1 První uvedení do provozu 47

11.2 Opětovné uvedení do provozu 47

1. Uvedení mimo provoz 47

2. Odstraňování poruch 47

3. Údržba 48

14.2 Vypuštění přístroje ____ 48

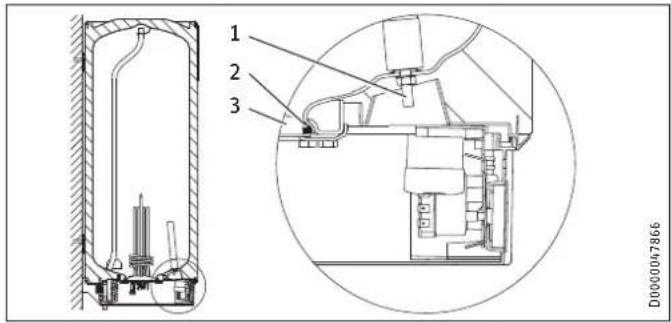

14.3 Kontrola a výměna ochranné anody ____ 48

14.4 Odstranění vodního kamene 48

14.5 Antikorozní ochrana 48

1. Technické údaje 49

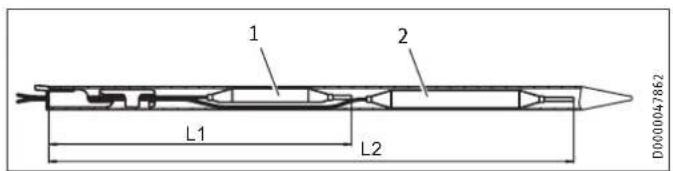

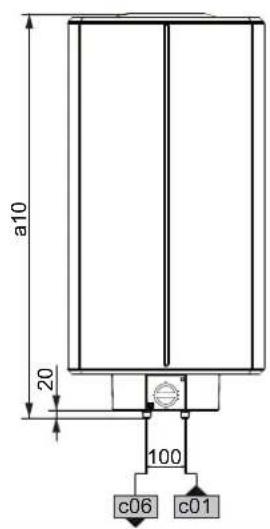

15.1 Rozměry a přípojky 49

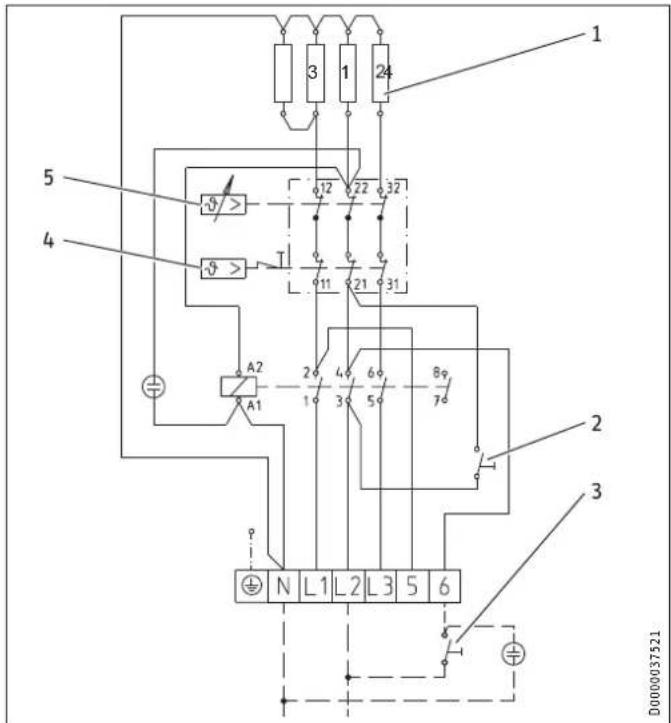

15.2 Schémata elektrického zapojení a přípojky ____ 50

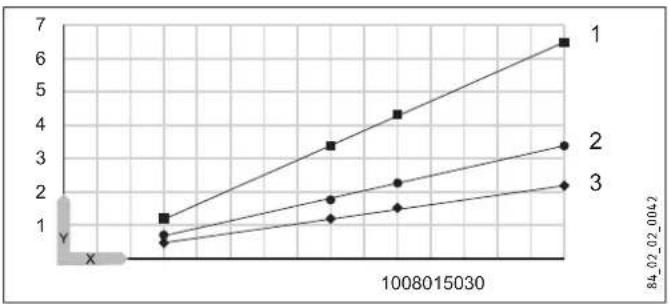

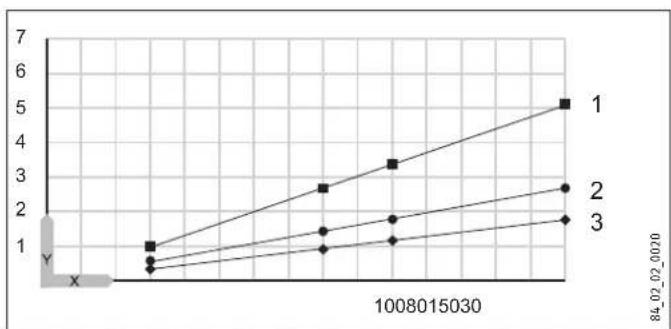

15.3 Diagramy ohřevu 51

15.4 Podmínky v případě poruchy 52

15.5 Údaje ke spotřebě energie 52

15.6 Tabulka údajů 52

ZÁRUKA

ŽIVOTNÍ PROSTŘEDÍ A RECYKLACE

ZVLÁŠTNÍ POKYNY

• Přístroj smí používat děti od 8 let a osoby se sníženými fyzickými, senzorickými nebo mentálními schopnostmi nebo s nedostatkem zkušeností a znalostí pouze pod dozorem nebo po poučení o bezpečném používání přístroje, a poté, co porozuměly nebezpečí, které z jeho používání plyne. Nenechávejte děti, aby si s přístrojem hrály. Čištění a údržbu, kterou má provádět uživatel, nesmí provádět samotné děti bez dozoru.
• Přípojka k elektrické síti smí být provedena pouze jako pevná přípojka v kombinaci se snímatelnou kabelovou průchodkou. Přístroj musí být možné odpojit od síťové přípojky na všech pólech na vzdálenost nejméně 3 mm.
• Upevněte přístroj způsobem popsaným v kapitole „Instalace / Příprava“.
• Dodržujte maximální dovolený tlak (viz kapitola „Instalace / Technické údaje / Tabulka s technickými údaji“).

Tlakový provoz:

• Přístroj je pod tlakem. Během ohřevu z pojistného ventilu odkapává přebytečná voda.
• Pravidelně otáčejte hlavičkou pojistného ventilu, abyste zabránili jeho zablokování usazeninami vodního kamene.
• Vypustte prístroj způsobem podle popisu v kapitole „Instalace / Údržba / Vypuštění prístroje“.
• Nainstalujte pojistný ventil schváleného konstrukčního vzoru na přívodní potrubí studené vody. Nezapomeňte, že v závislosti na napájecím tlaku budete případně navíc potřebovat také tlakový redukční ventil.
• Odtok dimenzujte tak, aby v případě zcela otevřeného pojistného ventilu mohla voda plynule odtékat.
• Namontujte odtok pojistného ventilu s plynulým sklonem v nezamrzající místnosti.
• Vypouštěcí otvor pojistného ventilu musí zůstat směrem do atmosféry otevřený.

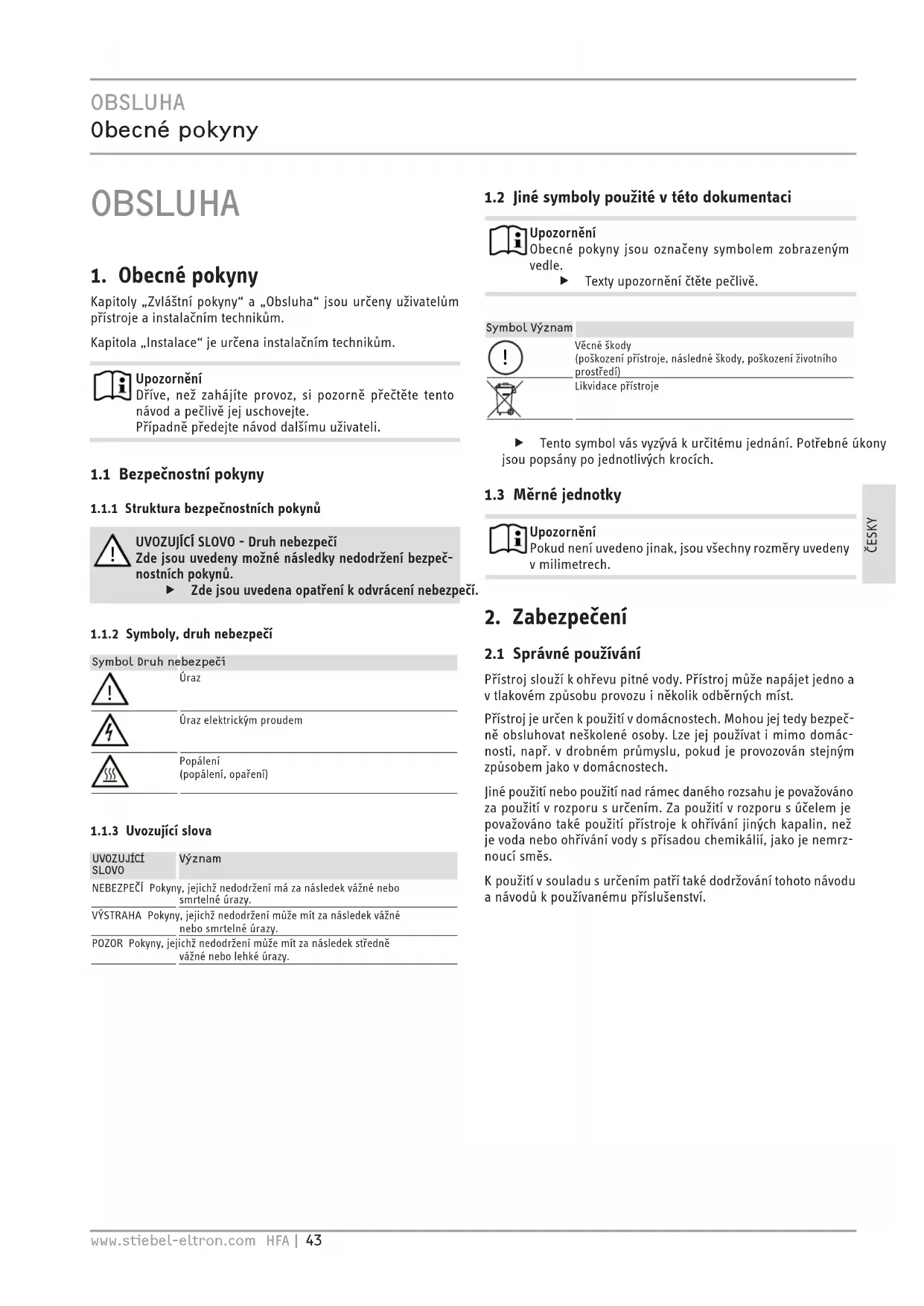

OBSLUHA

1. Obecné pokyny

Kapitoly „Zvláštní pokyny“ a „Obsluha“ jsou určeny uživatelům přístroje a instalačním technikům.

Kapitola „Instalace“ je určena instalačním technikům.

Upozornění

Dříve, než zahájíte provoz, si pozorně přečtěte tento návod a pečlivě jej uschovejte.

Případně předejte návod dalšímu uživateli.

1.1 Bezpečnostní pokyny

1.1.1 Struktura bezpečnostních pokynů

Zde jsou uvedeny možné následky nedodržení bezpečnostních pokynů.

Zde jsou uvedena opatření k odvrácení nebezpečí.

1.1.2 Symboly, druh nebezpečí

Symbol Druh nebezpečí

Úraz

Popálení (popálení, opaření)

1.1.3 Uvozující slova

UVOZUJÍCÍ SLOVO	Význam
NEBEZPEČÍ Pokyny, jejichž nedodržení má za následek vážné nebo smrtelné úrazy.
VÝSTRAHA Pokyny, jejichž nedodržení může mít za následek vážné nebo smrtelné úrazy.
POZOR Pokyny, jejichž nedodržení může mít za následek středně vážné nebo lehké úrazy.

1.2 Jiné symboly použité v této dokumentaci

Upozornění

Obecné pokyny jsou označeny symbolem zobrazeným vedle.

▶ Texty upozornění čtěte pečlivě.

Symbol Význam

Věcné škody

(poškození přístroje, následné škody, poškození životního prostředí)

Likvidace prístroje

▶ Tento symbol vás vyzývá k určitému jednání. Potřebné úkony jsou popsány po jednotlivých krocích.

1.3 Měrné jednotky

Upozornění

Pokud není uvedeno jinak, jsou všechny rozměry uvedeny v milimetrech.

2. Zabezpečení

2.1 Správné používání

Přístroj slouží k ohřevu pitné vody. Přístroj může napájet jedno a v tlakovém způsobu provozu i několik odběrných míst.

Přístroj je určen k použití v domácnostech. Mohou jej tedy bezpečně obsluhovat neškolené osoby. Lze jej používat i mimo domácnosti, např. v drobném průmyslu, pokud je provozován stejným způsobem jako v domácnostech.

Jiné použití nebo použití nad rámec daného rozsahu je považováno za použití v rozporu s určením. Za použití v rozporu s účelem je považováno také použití přístroje k ohřivání jiných kapalin, než je voda nebo ohřivání vody s přísadou chemikálií, jako je nemrznoucí směs.

K použití v souladu s určením patří také dodržování tohoto návodu a návodů k používanému příslušenství.

2.2 Všeobecné bezpečnostní pokyny

VÝSTRAHA popálení

Armatura a bezpečnostní skupina mohou za provozu dosáhnout teploty vyšší než 60 °C.

Pokud je výstupní teplota vyšší než 43 °C, hrozí nebezpečí opaření.

VÝSTRAHA úraz

Přístroj smí používat děti od 8 let a osoby se sniženými fyzickými, senzorickými nebo mentálními schopnostmi nebo s nedostatkem zkušeností a znalostí pouze pod dozorem nebo po poučení o bezpečném používání přistroje, a poté, co porozuměly nebezpečí, které z jeho používání plyne. Nenechávejte děti, aby si s přístrojem hrály. Čištění a údržbu, kterou má provádět uživatel, nesmí provádět samotné děti bez dozoru.

Věcné škody

Uživatel musí vodovodní potrubí a bezpečnostní skupinu chránit před mrazem.

Upozornění

Tlakový provoz: Přístroj je pod tlakem. Během ohřevu z pojistného ventilu odkapává přebytečná voda.

▶ Pokud voda kape i po ukončení ohřevu vody, informujte svého specializovaného odborníka.

Beztlakový provoz: Při každém ohřevu kape přebytečná voda z výtoku.

2.3 Kontrolní symbol

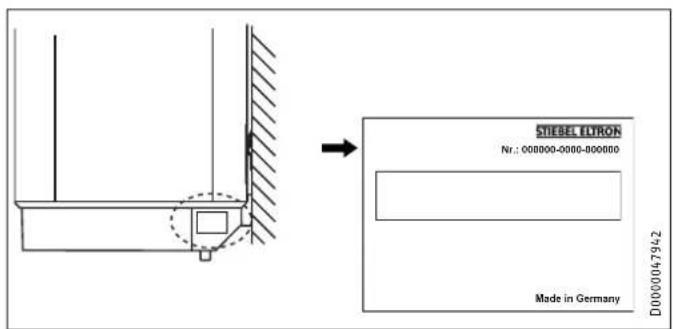

Viz typový štítek na přístroji.

3. Popis prístroje

Přístroj slouží k elektrickému ohřevu pitné vody normálním topným výkonem nebo rychloohřevem. Teploty lze nastavovat knoflíkem regulátoru teploty. V závislosti na napájení elektrickým proudem proběhne automatický ohřev až na požadovanou teplotu.

Přístroj lze používat v jednookruhovém, dvouokruhovém režimu nebo v režimu jednorázového ohřevu. Je možný beztlakový nebo tlakový způsob provozu.

vnitřní nádoba je opatřena speciálním přímým emailem „anticor®“ a je vybavena ochrannou anodou. Anoda zajišťuje ochranu vnitřní nádoby proti korozi.

V jednookruhovém režimu je přístroj chráněn před zamrznutím i při nastavení teploty na „studený“ stupeň, pokud je zajištěno elektrické napájení. Přístroj se včas zapne a ohřívá vodu. Přístroj nechrání před zamrznutím vodovodního potrubí a bezpečnostní skupiny. Pří dvouokruhovém režimu je protizámrazová ochrana aktivní pouze při nízkém tarifu. V režimu jednorázového ohřevu není k dispozici ochrana před mrazem.

Dvouokruhový provoz

Přístroj ohřívá obsah zásobníku automaticky při každém nastavení teploty během doby s nízkou sazbou (doby s nízkou sazbou elektrorozvodného závodu) při normálním topném výkonu. Doplňkově je možné zapnout rychlý ohřev během doby vysokého tarifu.

Jednookruhový provoz

V tomto způsobu provozu přístroj automaticky ohřívá při každém poklesu pod nastavenou teplotu v závislosti na napájení elektrickým proudem.

Provoz jednorázového ohřevu

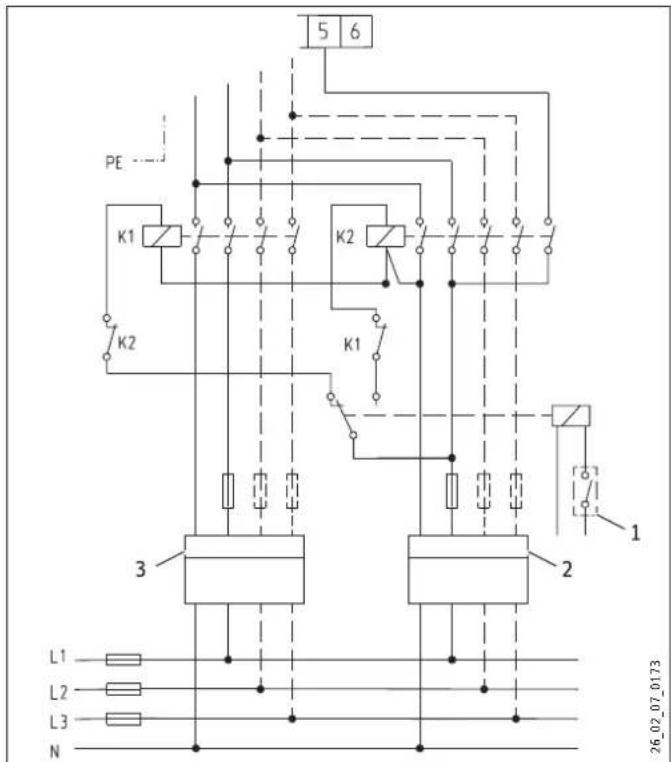

Přístroj ohřívá po stisknutí tlačítka pro rychlý ohřev. Jakmile je dosaženo nastavené teploty, přístroj se vypne a již se znovu nezapne.

4. Nastavení

Teplotu je možné nastavovat plynule.

STIEBEL ELTRON 35 55 E 65 3 2 82°C 1 D0000036053

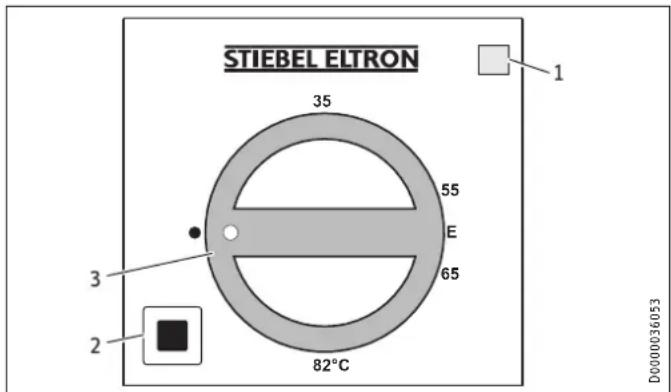

1 Kontrolka ukazatele provozního režimu
2 Tlačítko pro rychlý ohřev (ve dvouokruhovém režimu a režimu jednorázového ohřevu)
3 Regulátor teploty
- studená
E doporučená úspora energie, omezená tvorba vodního kamene, 60 °C
nastavení maximální teploty 82 °C

Následkem podmínek v systému se mohou teploty lišit od požadovaných hodnot.

Kontrolka ukazatele provozního režimu

Kontrolka pro indikaci provozu svítí v jednookruhovém režimu a režimu jednorázového ohřevu během ohřevu vody, ve dvouokruhovém režimu pouze během rychlého ohřevu.

Rychlý ohřev ve dvouokruhovém režimu a režimu jednorázového ohřevu

Rychly ohřev můžete zapnout spínačem. K tomuto účelu lze rovněž instalovat dálkový spínač. Jakmile je dosaženo nastavené teploty, rychly ohřev se vypne a už se znovu nezapne.

5. Čištění, péče a údržba

Pravidelně nechejte instalatéra provést kontrolu elektrické bezpečnosti prístroje a funkce pojistného ventilu.
Instalační technik musí po jednom roce poprvé zkontrolovat ochrannou anodu. Na základě kontroly instalatér rozhodne, v jakých časových intervalech musí být kontrola provedena znovu.
Nepoužívejte abrazivní čisticí prostředky nebo prostředky obsahující rozpouštědla. K ošetřování a údržbě přístroje stačí vlhká textilie.

Vodní kámen

Téměř v každé vodě se při vyšších teplotách vylučuje vápník. Ten se v přístroji usazuje a ovlivňuje funkci a životnost přístroje. Topná tělesa musí být proto čas od času zbavena vodního kamene. Specializovaný odborník, který zná kvalitu místní vody, stanoví termín další údržby.
- Kontrolujte pravidelně armatury. Vodní kámen na výtocích z armatur odstraníte běžnými prostředky k odstranění vodního kamene.
Pravidelně otáčejte hlavičkou pojistného ventilu, abyste zabránili jeho zablokování usazeninami vodního kamene.

6. Odstranění problémů

Problém Příčina Odstranění
Voda není teplá. Došlo k výpadku elektric-kého napájení.		Zkontrolujte pojistky vnitřní instalace.
Příliš malý průtok odebí-rané vody.	Perlátor v armatuře nebo sprchová hlavice jsou za-neseny vodním kamenem nebo jsou znečištěné.	Očistěte perlátor nebo sprchovou hlavici a zbav-te je vodního kamene.

Pokud nelze přičinu odstranit, kontaktujte odborníka. Pro lepší a rychlejší pomoc mu sdělte číslo (č. 000000-0000-000000), které je uvedeno na typovém štítku:

STIEBEL EUTRON Nr.: 000000-0000-000000 Made in Germany D0000067942

INSTALACE

7. Zabezpečení

Instalaci, uvedení do provozu, údržbu a opravy přístroje smí provádět pouze odborník.

7.1 Všeobecné bezpečnostní pokyny

Rádnou funkci a spolehlivý provoz lze zaručit pouze v případě použití původního příslušenství a originálních náhradních dílů určených pro tento přístroj.

7.2 Předpisy, normy a ustanovení

Upozornění

Dodržujte všechny národní a místní předpisy a ustanovení.

8. Popis přístroje

8.1 Rozsah dodávky

Spolu s přístrojem je dodáváno:

• Zavěšení na zed' (2 ks u HFA-Z 150)
• Distanční prvky 5 mm (2 ks pro horní část, 2 ks pro spodní část)
• Montážní šablona

8.2 Příslušenství

Potřebné příslušenství

Pro tlakový provoz jsou v závislosti na napájecím tlaku k dispozici různé bezpečnostní skupiny. Tyto bezpečnostní skupiny schváleného konstrukčního vzoru chrání přístroj před nepřípustným překročením tlaku.

Další příslušenství

Pro beztlakový způsob provozu jsou k dostání armatury jako příslušenství.

9. Příprava

9.1 Místo montáže

Přístroj je určen k pevné montáži na stěnu. Pamatujte, že stěna musí být dostatečně nosná.

Přístroj instalujte vždy svisle v místnosti chráněné před mrazem a v blízkosti odběrného místa.

9.2 Montáž nástěnného závěsu

▶ K přenesení instalačních rozměrů na stěnu můžete použít montážní šablonu.
▶ Vyvrtejte otvory a upevněte nástěnný závěs pomocí šroubů hmoždinek. Upevňovací materiál zvolte podle pevnosti stěny.

Nerovnosti stěny můžete vyrovnat přiloženými distančními podložkami.

U typu přístroje HFA-Z 150 jsou nutná 2 zavěšení na zed'.

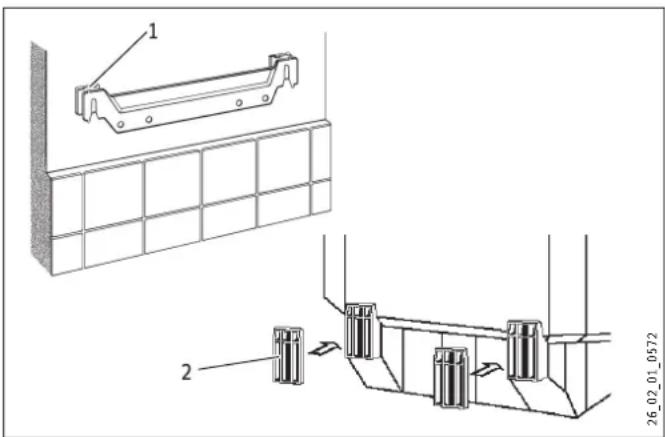

1 Distanční prvek nahoře
2 Distanční prvek dole

9.3 Příprava přívodního kabelu

270 120 D0000042052

10. Montáž

10.1 Vodovodní přípojka

Věcné škody

Veškeré vodovodní přípojky a instalace provádějte podle předpisů.

Přístroj je nutné provozovat v tlakovém způsobu provozu v kombinaci s tlakovými armaturami. Při beztlakovém způsobu provozu používejte beztlakové armatury.

Hydraulické přípojky připojte s plochým těsněním.

10.1.1 Schválené materiály

Věcné škody

Při použití plastových potrubních systémů dbejte údajů výrobce a kapitoly „Technické údaje / Podmínky pro případ poruchy“.

Rozvod studené vody

Jako materiály jsou přípustné žárově pozinkovaná ocel, nerezová ocel, měd'a plasty.

Je nezbytné použití pojistného ventilu.

Rozvod teplé vody

Dovolenými materiály jsou nerezová ocel, měd'a plast.

10.1.2 Tlakový provoz k napájení několika odběrných míst.

Nesmí být překročen maximální přípustný tlak (viz kapitola „Technické údaje / Tabulka údajů“).

Nainstalujte pojistný ventil schváleného konstrukčního vzoru na přívodní potrubí studené vody. Nezapomeňte, že v závislosti na napájecím tlaku budete případně navíc potřebovat také tlakový redukční ventil.
▶ Odtok dimenzujte tak, aby v případě zcela otevřeného pojistného ventilu mohla voda plynule odtékat.
▶ Namontujte odtok pojistného ventilu s plynulým sklonem v nezamrzající místnosti.
▶ Vypouštěcí otvor pojistného ventilu musí zůstat směrem do atmosféry otevřený.

10.1.3 Beztlakový provoz k napájení jednoho odběrného místa.

Upozornění

Nepoužívejte tryskové regulátory ani provzdušňovače.

10.2 Montáž přístroje

U přístrojů o jmenovitém objemu 120 l a 150 l musí montáž provádět 2 osoby.

10.3 Připojení elektrického napětí

VÝSTRAHA elektrický proud

Veškerá elektrická zapojení a instalace provádějte podle předpisů.

Při všech činnostech odpojte přístroj na všech pôlech od sítě.

VÝSTRAHA elektrický proud

Přípojka k elektrické síti smí být provedena pouze jako pevná přípojka v kombinaci se snímatelnou kabelovou průchodkou. Přístroj musí být možné odpojit od síťové přípojky na všech półech na vzdálenost nejméně 3 mm.

VÝSTRAHA elektrický proud

Pamatujte, že přístroj musí být připojen k ochrannému vodiči.

Věcné škody

Instalujte proudový chránič (RCD).

Věcné škody

Dodržujte údaje uvedené na typovém štítku. Uvedené napětí se musí shodovat se síťovým napětím.

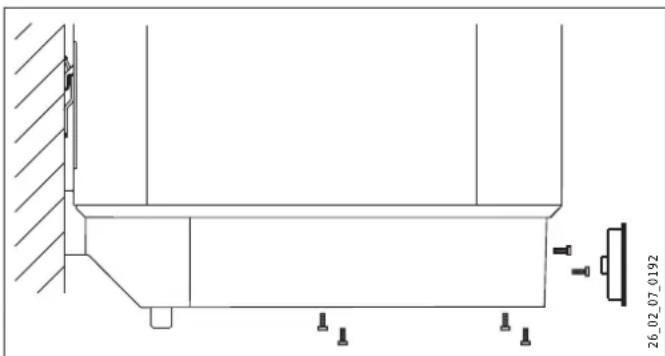

▶ Odejměte knoflík regulátoru teploty.

▶ Vyšroubujte šrouby.

▶ Sundejte spodní kryt.

▶ Vytáhněte kabelovou průchodku dolů, přitom stiskněte háčkovou pojistku.

▶ Posuňte kabelovou průchodku přes přívodní kabel a opět ji upevněte.

▶ Připojte požadovaný výkon podle schémat elektrického zapojení (viz kapitolu „Technické údaje / schémata elektrického zapojení a přípojky“).

▶ Namontujte spodní kryt.

▶ Zašroubujte šrouby.

▶ Nasadte tlačítko regulátoru teploty.

▶ Na typovém štítku označte křížkem zvolený příkon a napětí.

Tlakový provoz

▶ Spojte bezpečnostní skupinu s přístrojem tak, že příšroubu jete trubky k přístroji.

Beztlakový provoz

Sešroubujte přístroj s armaturou.

11. Uvedení do provozu

11.1 První uvedení do provozu

▶ Odběrné místo otevřete po dobu, dokud nebude přístroj naplněn a rozvodné potrubí odvzdušněno.
Nastavte průtokové množství. Přitom dbejte na maximální přípustné průtokové množství při zcela otevřené armatuře (viz kapitola „Technické údaje / Tabulka údajů“).
▶ Tlakový provoz:

Průtokové množství případně snižte pomocí škrticí klapky pojistného ventilu.

▶ Otočte regulátor teploty na maximální teplotu.
Zapněte napájení ze sítě.

Zkontrolujte funkci přístroje. Dávejte přitom pozor na vypnutí regulátoru teploty.
▶ Tlakový provoz: Zkontrolujte funkci pojistného ventilu.

11.1.1 Předání přístroje

▶ Vysvětlete uživateli funkci přístroje a bezpečnostní skupinýa seznamte jej se způsobem používání.
▶ Upozorněte uživatele na možná rizika, především na nebezpečí opaření.
▶ Předejte tento návod.

11.2 Opětovné uvedení do provozu

Viz kapitola „Prvotní uvedení do provozu“.

12. Uvedení mimo provoz

▶ Odpojte přístroj pojistkami v domovní instalaci od síťového napětí.
▶ Vypustte přístroj. Viz kapitola „Údržba / Vyprázdnění přístroje“.

13. Odstraňování poruch

Upozornění

Při teplotách nižších než -15 °C se může bezpečnostní omezovač teploty aktivovat. Těmto teplotám může být přístroj vystaven již při skladování nebo při dopravě.

Závada Příčina Odstranění

Voda není teplá.	Bezpečnostní omezovač teploty se aktivoval z důvodu závady na regulátoru.	Odstraňte příčinu závady.Vyměňte kombinaci regulátoru a omezovače.
	Došlo k aktivaci bezpečnostního omezovače teploty, protože teplota klesla pod -15 °C.	Stiskněte tlačítko Reset(viz obrázek).
	Rychlý ohřev se nezapíná.	Zkontrolujte tlačítka a páky.

Vadná topná příruba. Vyměňte topnou přírubu.

Pojistný ventil kape přivypnutém topení.

Sedlo ventilu je znečištěné.

Vyčistěte sedlo ventilu.

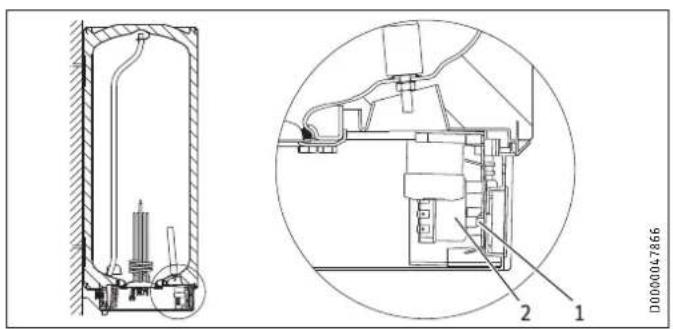

Tlačitko Reset bezpečnostního omezovače teploty

D0000047866 1 2

1 Tlačitko Reset bezpečnostního omezovače teploty
2 Kombinace omezovače a regulátoru

14. Údržba

VÝSTRAHA elektrický proud

Veškerá elektrická zapojení a instalace provádějte podle předpisů.

Při všech činnostech odpojte přístroj na všech pôlech od sítového napětí.

Při provádění některých údržbářských prací musíte sejmout spodní víko.

Pokud musíte přístroj vypustit, prostudujte si kapitolu „Vypuštění přístroje“.

Dodržte hloubku ponoru kombinace regulátoru a omezovače (viz kapitola „Technické údaje/Rozměry a přípojky“).

▶ Pojistný ventil pravidelně kontrolujte.

14.2 Vypuštění přístroje

VÝSTRAHA popálení

Při vypouštění může vytékat horká voda.

Pokud je nutno prístroj z důvodu údržby nebo pri nebezpeči zamrznutí z důvodu ochrany kompletní instalace vyprázdnit, postupujte takto:

▶ Uzavřete ventil na přívodu studené vody.
▶ Otevřete teplovodní ventily všech odběrných míst.

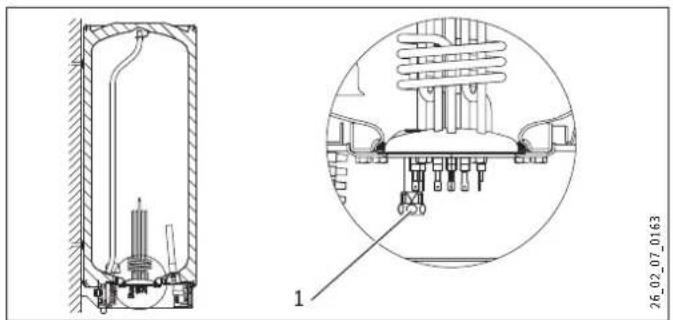

1 Víčko vypouštění G 1/2

Odšroubujte víčko z přípojky „Vypouštění“.

14.3 Kontrola a výměna ochranné anody

1 2 3 D0000047866

1 Ochranná anoda
2 Těsnicí kroužek
3 Deska příruby

▶ Ochrannou anodu zkontrolujte poprvé po jednom roce a případně ji vyměňte. Dbejte na velikost klíče 13 anody a maximální přechodový odpor 1 Ω mezi ochrannou anodou a připojkou nádrže.
▶ Potom rozhodněte, v jakých časových intervalech mají být provedeny další kontroly.

14.4 Odstranění vodního kamene

Beztlakový provoz: Při použití směšovací baterie s ruční sprchou je zapotřebí pravidelné odvápnění.

▶ Vodní kámen z příruby odstraňujte jen po demontáži.
▶ Prostředkem k odstranění vodního kamene nečistěte povrch přístroje a ochrannou anodu.

14.5 Antikorozní ochrana

Zajistěte, aby nebyl během údržby poškozen nebo odstraněn odpor antikorozní ochrany na izolační desce. Elektrický odpor antikorozní ochrany po výměně opět řádně namontujte.

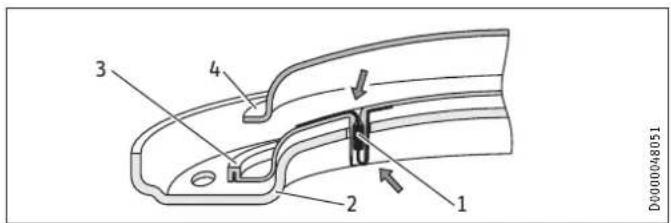

1 2 3 4 D0000048051

1 Odpor protikorozní ochrany (390 Ω)
2 Tlaková deska
3 Izolační deska
4 Topná příruba

15. Technické údaje

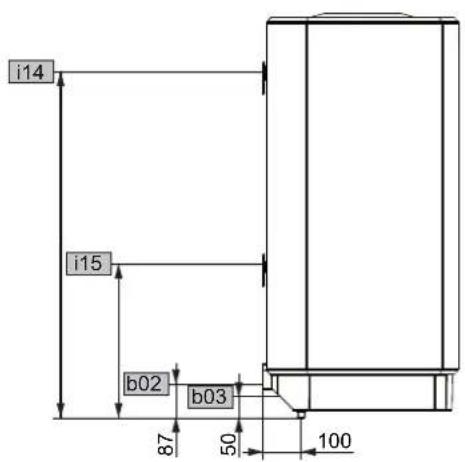

15.1 Rozměry a přípojky

Hloubky ponoru kombinace regulátor-omezovač

1 2 L1 L2 D0000047862

1 Snímač bezpečnostní pojistky
2 Snímač regulátoru

		HFA-Z 30 HFA-Z 80 HFA/EB 80 Z HFA 100 Z HFA-Z 100 HFA-Z 150
L1	Hloubka ponoru	mm	260	240	240	260	240	260
L2	Hloubka ponoru	mm	380	350	350	380	350	380

a20 a30 10 350

a10 20 100 c06 c01

i14 i15 b02 b03 87 50 100

D0000024805

				HFA-Z 30	HFA-Z 80	HFA/EB 80 Z	HFA 100 Z	HFA-Z 100	HFA-Z 150
a10	Přístroj	Výška	mm	770	975	1020	1210	975	1280
a20	Přístroj	Šířka	mm	410	510	410	410	510	510
a30	Přístroj	Hloubka	mm	420	510	420	420	510	510
b02	Průchodka el. rozvodu I	Šroubení		PG 21	PG 21	PG 21	PG 21	PG 21	PG 21
b03	Průchodka el. vodičů II	Šroubení		PG 11	PG 11	PG 11	PG 11	PG 11	PG 11
c01	Vstup studené vody	Vnější závit		G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A
c06	Výstup teplé vody	Vnější závit		G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A
i14	Zavěšení na zed’I	Výška	mm	700	900	900	900	900	1100
		max. ∅ upevnovacího šroubu	mm	12	12	12	12	12	12
i15	Zavěšení na zed’II	Výška	mm						300
		max. ∅ upevnovacího šroubu	mm						12

15.2 Schémata elektrického zapojení a přípojky

Typy přístroje kromě HFA 100 Z:

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98

1 Topná tělesa po 2 kW \~ 230 V
2 Spínač rychlého ohřevu
3 Dálkové ovládání pro rychlý ohřev
4 Bezpečnostní omezovač teploty
5 Regulátor teploty

Dvouokruhový provoz, měření jedním elektroměrem s kontaktem HDO

2/4 kW, 1/N/PE \~ 230 V

N L1 L2 L3 5 6 D0000059763

2/4 kW, 2/N/PE \~ 400 V

N L1 L2 L3 5 6 D0000059764

2/6 kW, 3/N/PE \~ 400 V

N L1 L2 L3 S 6 D0000059765

1 Kontakt HDO

HFA 100 Z:

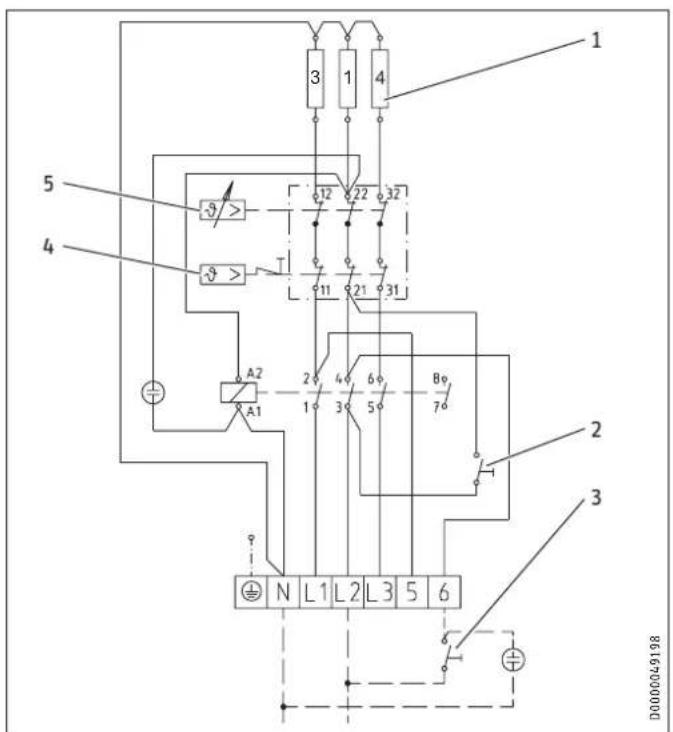

1 2 3 1 24 5 φ> φ> φ> A2 A1 20 40 60 89 76 2 3 N L1 L2 L3 5 6 D0000037521

1 Topná tělesa
2 Spínač rychlého ohřevu
3 Dálkové ovládání pro rychlý ohřev
4 Bezpečnostní omezovač teploty
5 Regulátor teploty

Topná tělesa 4 3 1 2

kW 1 1 2 2

Jednookruhový provoz

2 kW, 1/N/PE \~ 230 V

N L1 L2 L3 5 6 D0000059766

4 kW, 1/N/PE \~ 230 V

N L1 L2 L3 S 6 D0000059767

4 kW, 2/N/PE \~ 400 V

N L1 L2 L3 5 6 D0000059768

6 kW, 3/N/PE \~ 400 V

N L1 L2 L3 5 6 D0000059769

Provoz jednorázového ohřevu

2 kW, 1/N/PE \~ 230 V

N L1 L2 L3 5 6 D0000059770

4 kW, 1/N/PE \~ 230 V

N L1 L2 L3 5 6 D0000059771

4 kW, 2/N/PE \~ 400 V

N L1 L2 L3 5 6 D0000059772

6 kW, 3/N/PE \~ 400 V

N L1 L2 L3 5 6 D000059773

6 kW, 3/PE \~ 400 V

N L1 L2 L3 5 6 D000059774

Dvouokruhový provoz, měření dvěma elektroměry s kontaktem HDO

5 6 PE K1 K2 K2 K1 3 2 1 L1 L2 L3 N 26_02_07_0173

K1 Stykač 1

K2 Stykač 2

1 Kontakt HDO
2 Nízká sazba
3 Vysoká sazba

15.3 Diagramy ohřevu

Doba ohřevu závisí na objemu zásobníku, teplotě studené vody a topném výkonu.

Diagramy pro teplotu studené vody 15 °C:

Nastavení teploty = 65 °C

Nastavení teploty = 82 °C

X Jmenovitý objem v l
Y Doba v h
1 2 kW
2 4 kW
3 6 kW

15.4 Podmínky v případě poruchy

V případě poruchy může dojít k teplotám až 95 °C při tlaku 0,6 MPa.

15.5 Údaje ke spotřebě energie

List technických údajů k výrobku: Běžné zařízení k přípravě teplé vody podle nařízení (EU) č. 812/2013 | 814/2013

		HFA-Z 30	HFA-Z 80	HFA/EB 80 Z	HFA 100 Z	HFA-Z 100	HFA-Z 150
		073111	074467	073112	073113	074469	073114
Výrobce		STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON
Zátěžový profil		S	M	M	L	L	L
Třída energetické účinnosti		B	C	C	C	C	C
Energetická účinnost	%	36	36	36	37	38	37
Roční spotřeba el. energie	kWh	518	1410	1436	2777	2716	2752
Nastavení teploty od výrobce	°C	60	60	60	60	60	60
Hladina akustického výkonu	dB(A)	15	15	15	15	15	15
Možnost výhradního provozu v období mimo špičku		-	-	-	-	-	-
Funkce Smart		-	-	-	-	-	-
Objem zásobníku	l	30	80	80	100	100	150
Množství smíšené vody 40 °C	l	50	116	112	141	149	202
Denní spotřeba el. energie	kWh	2,437	6,595	6,747	12,943	12,584	12,794

15.6 Tabulka údajů

		HFA-Z 30	HFA-Z 80	HFA/EB 80 Z	HFA 100 Z	HFA-Z 100	HFA-Z 150
		073111	074467	073112	073113	074469	073114
Údaje o hydraulickém systému
Imenovitý objem	I	30	80	80	100	100	150
Množství smíšené vody 40 °C (15 °C/65 °C)	I	58	158	155	195	195	290
Elektrotechnické údaje
Příkon ~ 230 V	kW	2-4	2-4	2-4	2-4	2-4	2-4
Příkon ~ 400 V	kW	2-6	2-6	2-6	2-6	2-6	2-6
Fáze		1/N/PE, 2/N/PE, 3/N/PE, 3/PE	1/N/PE, 2/N/PE, 3/N/PE, 3/PE	1/N/PE, 2/N/PE, 3/N/PE, 3/PE	1/N/PE, 2/N/PE, 3/N/PE, 3/PE	1/N/PE, 2/N/PE, 3/N/PE, 3/PE	1/N/PE, 2/N/PE. 3/N/PE, 3/PE
Imenovité napětí	V	230/400	230/400	230/400	230/400	230/400	230/400
Frekvence	Hz	50/-	50/-	50/-	50/-	50/-	50/-
Jednookruhový provozní režim		X	X	X	X	X	X
Dvouokruhový provozní režim		X	X	X	X	X	X
Režim jednorázového ohřevu		X	X	X	X	X	X

INSTALACE | ZÁRUKA | ŽIVOTNÍ PROSTŘEDÍ A RECYKLACE

Technické údaje

		HFA-Z 30	HFA-Z 80	HFA/EB 80 Z	HFA 100 Z	HFA-Z 100	HFA-Z 150
Meze použitelnosti
Rozsah nastavení teplot °C 35-82 35-82 35-82 35-82 35-82 35-82
Max. dovolený tlak	MPa	0,6	0,6	0,6	0,6	0,6	0,6
Zkušební tlak	MPa	0,78	0,78	0,78	0,78	0,78	0,78
Maximální dovolená teplota	°C	95	95	95	95	95	95
Max. průtok	l/min	18	18	18	18	18	18
Vodivost pitné vody min./max.	μS/cm	100-1500	100-1500	100-1500	100-1500	100-1500	100-1500
Energetické údaje
Tepelná ztráta / 24 h při 65 °C	kWh	0,46	0,75	1,1	1,4	0,9	1,3
Třída energetické účinnosti		B	C	C	C	C	C
Provedení
Krytí (IP)		IP24	IP24	IP24	IP24	IP24	IP24
Tlakové provedení		X	X	X	X	X	X
Beztlakové provedení		X	X	X	X	X	X
Barva		bílá	bílá	bílá	bílá	bílá	bílá
Rozměry
Výška	mm	770	975	1020	1210	975	1280
Šířka	mm	410	510	410	410	510	510
Hloubka	mm	420	510	420	420	510	510
Hmotnosti
Hmotnost při naplnění	kg	52,6	113	116	141,5	137,5	199
Vlastní hmotnost	kg	22,6	33	36	41,5	37,5	49

Záruka

Pro přístroje nabyté mimo území Německa neplatí záruční podmínky poskytované našimi firmami v Německu. V zemích, ve kterých některá z našich dceřiných společností distribuuje naše výrobky, poskytuje záruku jenom tato dceřiná společnost. Takovou záruku lze poskytnout pouze tehdy, pokud dceřiná společnost vydala vlastní záruční podmínky. Jinak nelze záruku poskytnout.

Na přístroje zakoupené v zemích, ve kterých nejsou naše výrobky distribuovány žádnou z dceřiných společností, neposkytujeme žádnou záruku. Případné záruky závazně přislíbené dovozcem zůstávají proto nedotčené.

Životní prostředí a recyklace

Pomozte nám chránit naše životní prostředí. Materiály po použití zlikvidujte v souladu s platnými národními předpisy.

Dopraváků 749/3 | 184 00 Praha 8

Tel. [phone] | Fax [phone]

[e-mail]

www.stiebel-eltron.cz

Finland

STIEBEL ELTRON OY

Kapinakuja 1 | 04600 Mäntsälä

Tel. [phone]

[e-mail]

www.stiebel-eltron.fi

France

STIEBEL ELTRON SAS
