GEBRUIKSAANWIJZING HFAZ 150 STIEBEL ELTRON

1. Algemene aanwijzingen 29
   1.1 Veiligheidsaanwijzingen 29
   1.2 Andere aandachtspunten in deze documentatie ____ 29
   1.3 Maateenheden 29
2. Veiligheid 29
   2.1 Voorgeschreven gebruik 29
   2.2 Algemene veiligheidsaanwijzingen ____ 29
   2.3 Keurmerk 30
3. Toestelbeschrijving 30
4. Instellingen 30
5. Reiniging, verzorging en onderhoud 30
6. Problemen verhelpen 31

INSTALLATIE

1. Veiligheid 31

7.1 Algemene veiligheidsaanwijzingen ____ 31

7.2 Voorschriften, normen en bepalingen ____ 31

1. Toestelbeschrijving 31

9.1 Montageplaats 31

9.2 Wandbevestiging monteren 31

9.3 Elektrische aansluitkabel voorbereiden 32

1. Montage 32

10.1 Wateraansluiting 32

10.2 Montage van het toestel 32

10.3 Elektrische aansluiting ____ 32

1. Ingebruikname 33

11.1 Eerste ingebruikname ____ 33

11.2 Opnieuw in gebruik nemen 33

1. Buitendienststelling 33

2. Storingen verhelpen 33

3. Onderhoud 34

14.1 Veiligheidsklep controleren 34

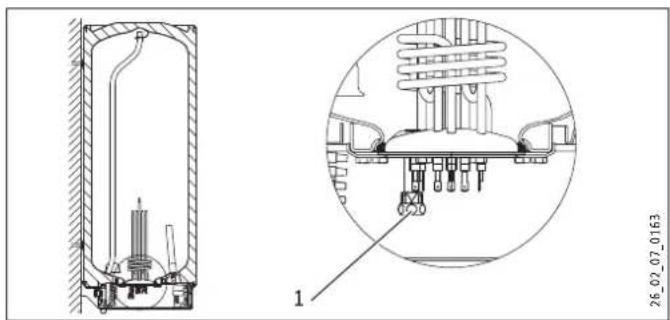

14.2 Het toestel aftappen 34

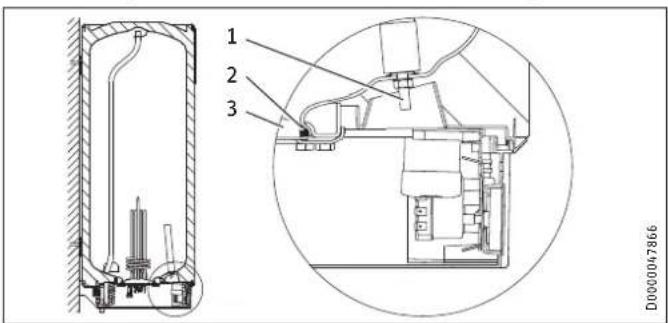

14.3 Veiligheidsanode controleren/vervangen 34

14.4 Ontkalken 34

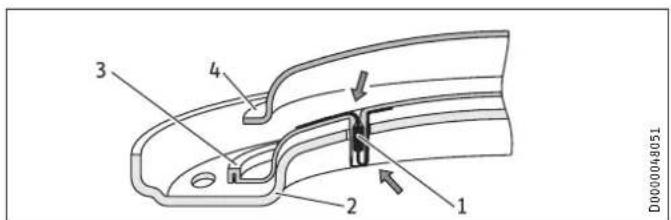

14.5 Veiligheidsweerstand tegen corrosie ____ 34

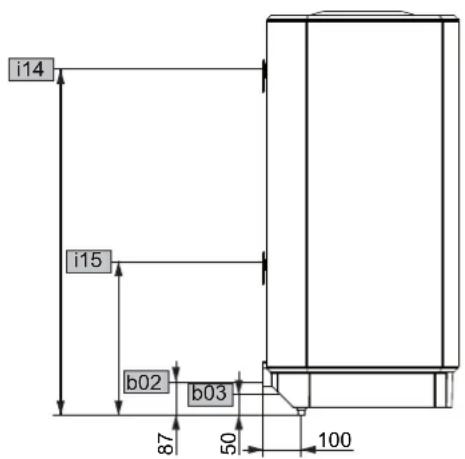

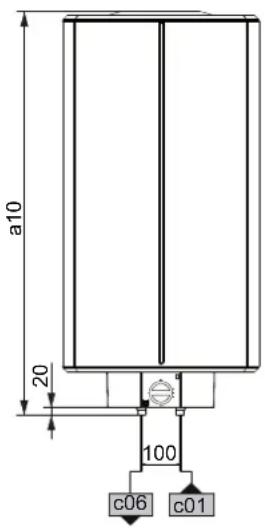

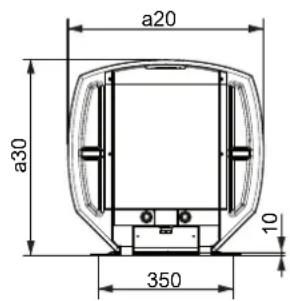

15.1 Afmetingen en aansluitingen 35

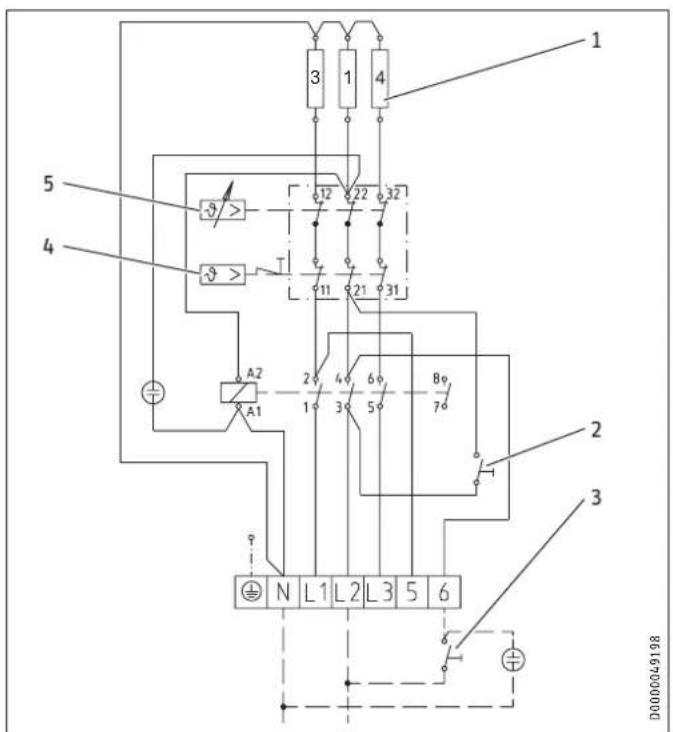

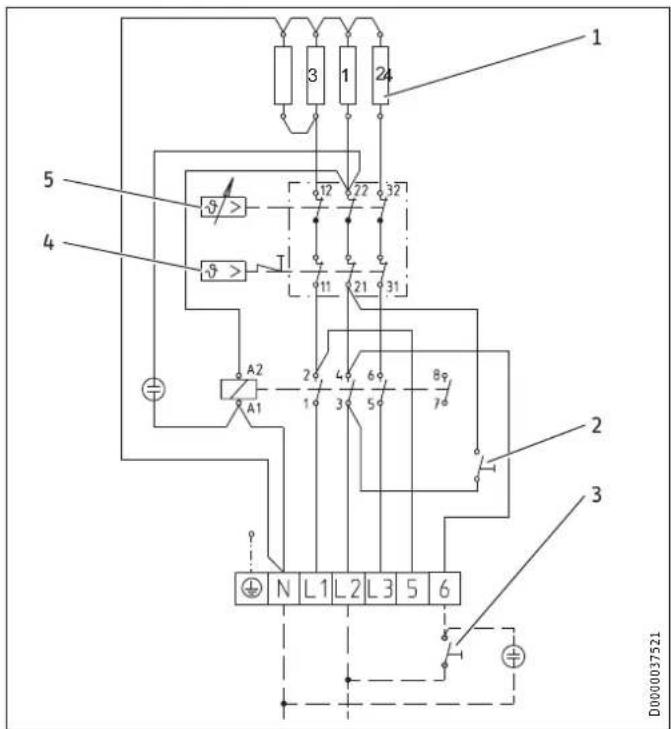

15.2 Elektriciteitsschema's en aansluitingen ____ 36

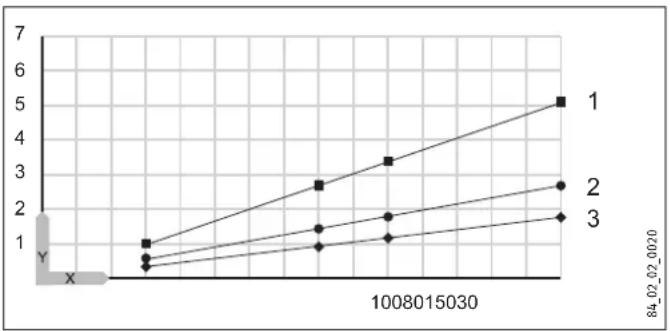

15.3 Verwarmingsgrafiek 38

15.4 Storingssituaties 38

15.5 Gegevens over het energieverbruik 38

15.6 Gegevenstabel 39

GARANTIE

MILIEU EN RECYCLING

BIJZONDERE INFO

• Het toestel kan door kinderen vanaf 8 jaar, alsmede door personen met verminderde fysieke, sensorische of geestelijke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geïnstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben. Kinderen mogen niet met het toestel spelen. Kinderen mogen zonder toezicht geen reiniging of gebruikersonderhoud uitvoeren.
• De aansluiting op het stroomnet is enkel als vaste aansluiting toegestaan in combinatie met de uit-neembare kabeldoorvoer. Het toestel moet op alle polen met een afstand van minstens 3 mm van de aansluiting van het net kunnen worden losgekoppeld.
• Bevestig het toestel zoals beschreven in het hoofdstuk "Installatie/voorbereidingen".
• Houd rekening met de maximale toegelaten druk (zie hoofdstuk "Installatie/technische gegevens/gegevenstabel").

Gesloten werkwijze:

• Het toestel staat onder druk. Tijdens verwarming druppelt expansiewater uit de veiligheidsklep.
• Stel periodiek de veiligheidsklep in werking, zodat vastzitten, bv. door kalkafzettingen, voorkomen wordt.
• Tap het toestel af zoals beschreven in het hoofdstuk "Installatie/onderhoud/het toestel aftappen".
• Monteer een typegekeurd veiligheidsventiel in de koudwateraanvoerleiding. Let erop dat daarvoor, afhankelijk van de statische druk, eventueel ook een reduceerventiel nodig is.
• Dimensioneer de afvoerleiding op een wijze dat het water bij volledig geopende veiligheidsventiel ongehinderd kan worden afgevoerd.
• Monteer de afblaasleiding van de veiligheidsventiel met een constante afwaartse helling in een vorstvrije ruimte.
• De afblaasopening van de veiligheidsventiel moet geopend blijven naar de atmosfeer.

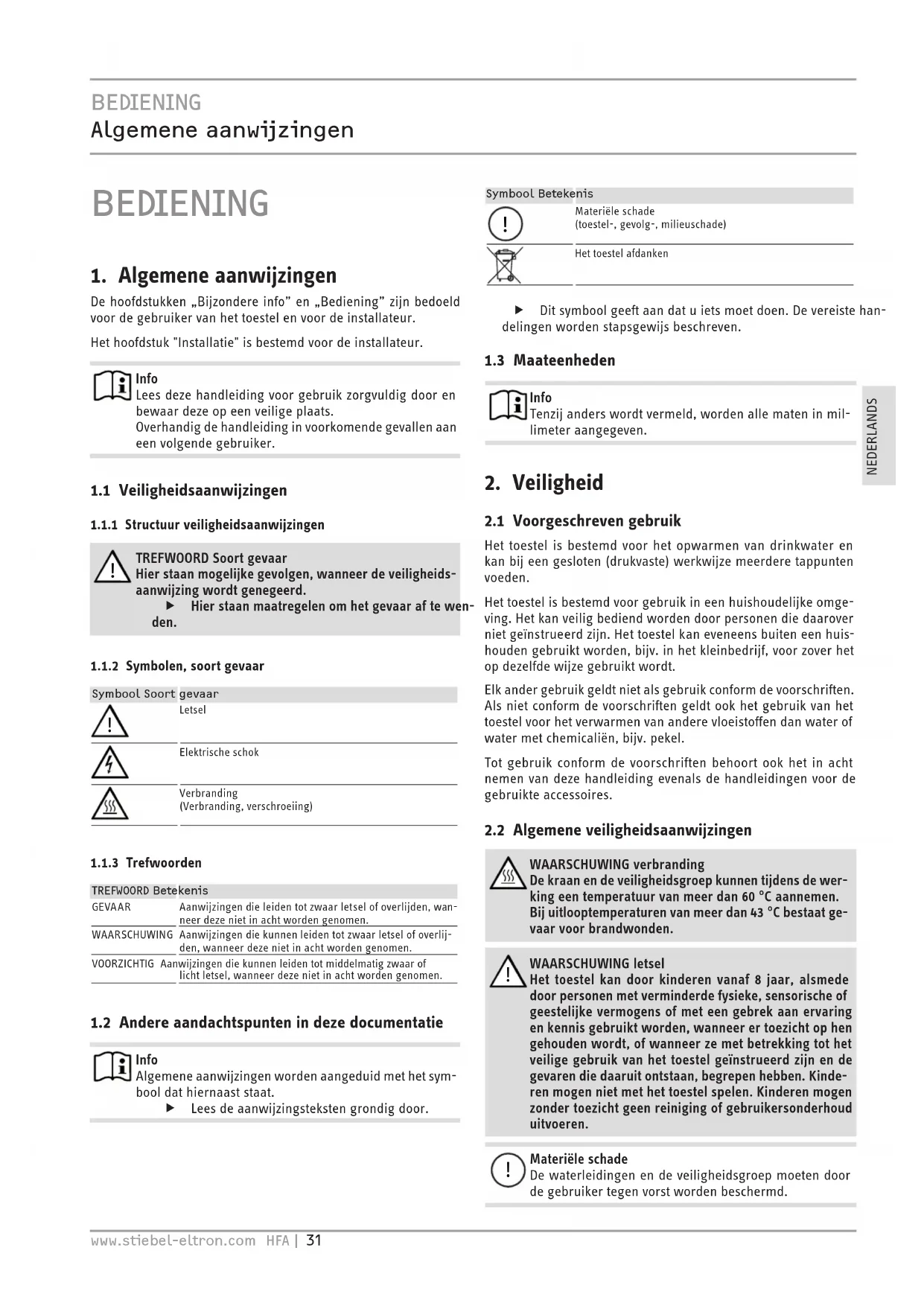

BEDIENING

1. Algemene aanwijzingen

De hoofdstukken „Bijzondere info“ en „Bediening“ zijn bedoeld voor de gebruiker van het toestel en voor de installateur.

Het hoofdstuk "Installatie" is bestemd voor de installateur.

Info

Lees deze handleiding voor gebruik zorgvuldig door en bewaar deze op een veilige plaats.

Overhandig de handleiding in voorkomende gevallen aan een volgende gebruiker.

1.1 Veiligheidsaanwijzingen

1.1.1 Structuur veiligheidsaanwijzingen

TREFWOORD Soort gevaar

Hier staan mogelijke gevolgen, wanneer de veiligheids-aanwijzing wordt genegeerd.

Hier staan maatregelen om het gevaar af te wen- den.

1.1.2 Symbolen, soort gevaar

Symbool Soort gevaar

Letsel

Elektrische schok

Verbranding

(Verbranding, verschroeiing)

1.1.3 Trefwoorden

TREFWOORD Betekenis

GEVAAR Aanwijzingen die leiden tot zwaar letsel of overlijden, wanneer deze niet in acht worden genomen.

WAARSCHUWING Aanwijzingen die kunnen leiden tot zwaar letsel of overlijden, wanneer deze niet in acht worden genomen.

VOORZICHTIG Aanwijzingen die kunnen leiden tot middelmatig zwaar of licht letsel, wanneer deze niet in acht worden genomen.

1.2 Andere aandachtspunten in deze documentatie

Info

Algemene aanwijzingen worden aangeduid met het symbool dat hiernaast staat.

Lees de aanwijzingsteksten grondig door.

Symbool Betekenis

Materièle schade

(toestel-, gevolg-, milieuschade)

Het toestel afdanken

- Dit symbool geeft aan dat u iets moet doen. De vereiste handelingen worden stapsgewijs beschreven.

1.3 Maateenheden

Info

Tenzij anders wordt vermeld, worden alle maten in millimeter aangegeven.

2. Veiligheid

2.1 Voorgeschreven gebruik

Het toestel is bestemd voor het opwarmen van drinkwater en kan bij een gesloten (drukvaste) werkwijze meerdere tappunten voeden.

Het toestel is bestemd voor gebruik in een huishoudelijke omgeving. Het kan veilig bediend worden door personen die daarover niet geïnstrueerd zijn. Het toestel kan eveneens buiten een huishouden gebruikt worden, bijv. in het kleinbedrijf, voor zover het op dezelfde wijze gebruikt wordt.

Elk ander gebruik geldt niet als gebruik conform de voorschriften. Als niet conform de voorschriften geldt ook het gebruik van het toestel voor het verwarmen van andere vloeistoffen dan water of water met chemicaliën, bijv. pekel.

Tot gebruik conform de voorschriften behoort ook het in acht nemen van deze handleiding evenals de handleidingen voor de gebruikte accessoires.

2.2 Algemene veiligheidsaanwijzingen

De kraan en de veiligheidsgroep kunnen tijdens de werking een temperatuur van meer dan 60 °C aannemen. Bij uitlooptemperaturen van meer dan 43 °C bestaat gevaar voor brandwonden.

WAARSCHUWING Ietsel

Het toestel kan door kinderen vanaf 8 jaar, alsmede door personen met verminderde fysieke, sensorische of geestelijke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geïnstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben. Kinderen mogen niet met het toestel spelen. Kinderen mogen zonder toezicht geen reiniging of gebruikersonderhoud uitvoeren.

Materièle schade

De waterleidingen en de veiligheidsgroep moeten door de gebruiker tegen vorst worden beschermd.

Info

Gesloten werkwijze: Het toestel staat onder druk. Tijdens verwarming druppelt expansiewater uit de veiligheids-klep.

▶ Waarschuw uw installateur, als er na het verwarmen nog water nadruppelt.

Open werkwijze: tijdens elke opwarmprocedure druppelt er expansiewater uit de uitloop.

2.3 Keurmerk

Zie het typeplaatje op het toestel.

3. Toestelbeschrijving

Het toestel verwarmt op elektrische wijze drinkwater met normaal verwarmingsvermogen of met snelopwarming. U kunt de temperatuur regelen met de temperatuurinstelknop. Afhankelijk van de voeding wordt het verwarmen automatisch uitgevoerd tot aan de gewenste temperatuur.

U kunt het toestel in eenkring-, tweekring- of boilerwerking gebruiken. Zowel een open (drukloze) als een gesloten (drukvaste) werkwijze is mogelijk.

Het stalen binnenreservoir is voorzien van speciaal direct email "anticor®" en van een veiligheidsanode. De anode beschermt het binnenreservoir tegen corrosie.

Vorstbescherming

Tijdens éénkringwerking is het toestel ook bij de temperatuurinstelling "koud" tegen vorst beschermd, op voorwaarde dat de voeding is gewaarborgd. Het toestel wordt op tijd ingeschakeld en het water wordt verwarmd. Het toestel biedt de waterleidingen en de veiligheidsgroep echter geen bescherming tegen vorst. Tijdens tweekringwerking geldt de vorstbescherming enkel tijdens nachtstroom. Tijdens boilerwerking is er geen vorstbescherming.

Tweekringwerking

Het toestel verwarmt bij elke temperatuurinstelling tijdens de nachstroom (periodes met laagtarief van de energiemaatschappij) de waterinhoud automatisch op met normaal verwarmingsvermogen. Bovendien kunt u de snelopwarming inschakelen tijdens het dagtarief.

Eenkringwerking

In deze werkwijze verwarmt het toestel bij elke temperatuurinstelling automatisch op afhankelijk van de stroomvoorziening.

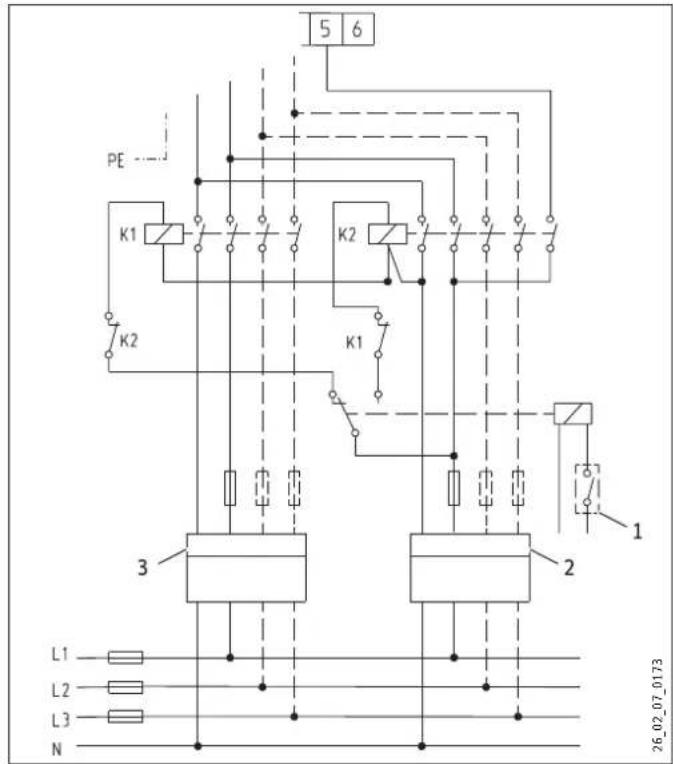

Boilerwerking

Het toestel verwarmt nadat u de knop voor snelopwarming heeft ingedrukt. Als de ingestelde temperatuur is bereikt, schakelt het toestel uit en niet opnieuw in.

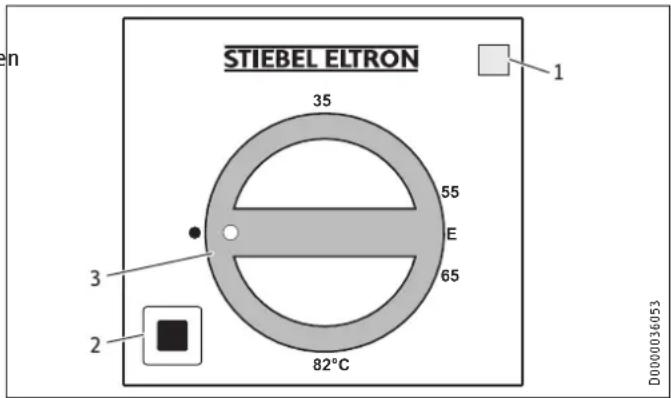

4. Instellingen

Het is mogelijk de temperatuur traploos in te stellen.

STIEBEL ELTRON 35 55 E 65 1 3 2 82°C D000036053

1 Waarschuwingslampje als werkingsindicator
2 Knop voor snelopwarming (tweekring- en boilerwerking)
3 Temperatuurinstelknop
- Koud
E Aanbevolen energiezuinige stand, geringe kalkvorming, circa 60 °C
82 °C maximale temperatuurinstelling

De temperaturen kunnen afhankelijk van het systeem van de nominale waarde afwijken.

Waarschuwingslampje als werkingsindicator

Het waarschuwingslampje voor bedrijfsweergave is verlicht in éénkring- en boilerwerking, terwijl het water wordt opgewarmd, in tweekringbedrijf enkel tijdens snelopwarming.

Snelopwarming (tweekring- en boilerwerking)

U kunt de snelopwarming inschakelen met de knop. Daarvoor kan ook een afstandsbediening worden geïnstalleerd. Als de ingestelde temperatuur is bereikt, schakelt de snelopwarming uit en niet opnieuw in.

5. Reiniging, verzorging en onderhoud

Laat de elektrische veiligheid van het toestel en de werking van de veiligheidsgroep periodiek controleren door een installateur.
▶ Laat de veiligheidsanode voor het eerst na één jaar door een installateur controleren. De installateur beslist vervolgens met welke intervallen een nieuwe controle uitgevoerd moet worden.
- Gebruik geen schurende reinigingsmiddelen of reinigingsmiddelen met oplosmiddelen. Een vochtige doek volstaat om het toestel te onderhouden en te reinigen.

Kalkaanslag

Bijna al het water geeft kalk af bij hoge temperaturen. De kalk slaat neer in het toestel en beïnvloedt de werking en de levensduur van het toestel. De verwarmingselementen moeten daarom van tijd tot tijd worden ontkalkt. De installateur, die op de hoogte is van de plaatselijke waterkwaliteit, kan u meedelen wanneer het volgende onderhoud moet uitgevoerd worden.
- Controleer periodiek de kranen. Verwijder kalk op de kraanuitlopen met in de handel verkrijgbare ontkalkingsmiddelen.
▶ Stel periodiek de veiligheidsklep in werking, zodat vastzitten bijv. door kalkafzettingen, voorkomen wordt.

6. Problemen verhelpen

Probleem Oorzaak Oplossing
Het water wordt niet warm.	Er is geen spanning. Controleer de zekeringen van de huisinstallatie.
De uitstroomhoeveelheid is laag.	De straalregelaar in de kraan of de douchekop is verkalkt of vuil.	Reinig en/of ontkalk de straalregelaar of de douchekop.

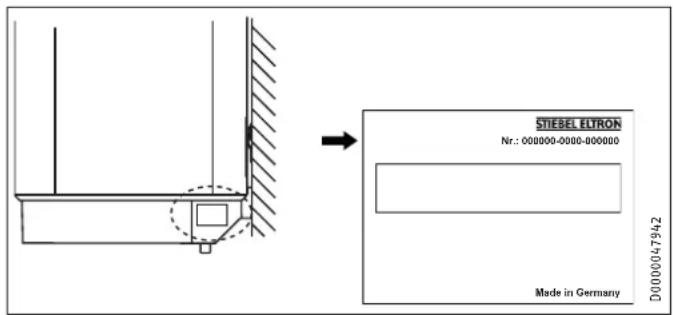

Waarschuw de installateur als u de oorzaak zelf niet verhelpen kunt. Hij kan u sneller en beter helpen als u hem het nummer op het typeplaatje doorgeeft (000000-0000-000000):

SIEBEL ELTRON Nr.: 000000-0000-000000 Made in Germany D0000047942

INSTALLATIE

7. Veiligheid

Installatie, ingebruikname, evenals onderhoud en reparatie van het toestel mogen alleen door een gekwalificeerde installateur uitgevoerd worden.

7.1 Algemene veiligheidsaanwijzingen

Wij waarborgen de goede werking en de bedrijfszekerheid uitsluitend bij gebruik van originele onderdelen en vervangingsonderdelen voor het toestel.

7.2 Voorschriften, normen en bepalingen

Info

Neem alle nationale en regionale voorschriften en be- palingen in acht.

8. Toestelbeschrijving

8.1 Leveringsomvang

Bij het toestel wordt het volgende geleverd:

• Wandbevestiging (2 stuks bij HFA-Z 150)
• Overbruggingshulpstukken 5 mm (2 stuks voor boven, 2 stuks voor onder)
  Montagesjabloon

8.2 Toebehoren

Noodzakelijk toebehoren

Voor een gesloten (drukvaste) werkwijze zijn, afhankelijk van de statische druk, verschillende veiligheidsgroepen leverbaar. Deze type-gekeurde veiligheidsgroepen beschermen het toestel tegen een verboden drukoverschrijding.

Overig toebehoren

Voor open werkwijze zijn kranen als toebehoren leverbaar.

9. Voorbereidingen

9.1 Montageplaats

Het toestel is uitsluitend bestemd voor vaste montage aan de wand. Zorg ervoor dat de wand voldoende draagvermogen heeft.

Monteer het toestel altijd verticaal, in een vorstvrije ruimte en in de buurt van het tappunt.

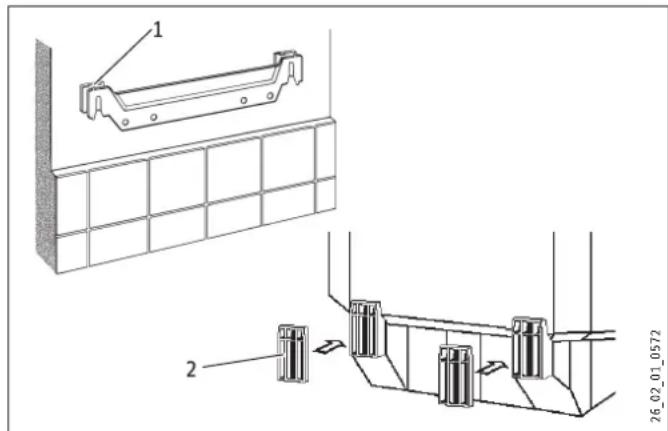

9.2 Wandbevestiging monteren

▶ U kunt de montagesjabloon gebruiken om de maten af te tekenen op de wand.
▶ Boor de gaten en bevestig de wandbevestiging met schroeven en pluggen. Kies bevestigingsmateriaal dat past bij de sterkte van de wand.

Oneffenheden kunnen met de bijgevoegde overbruggingshulpstukken worden geëgaliseerd.

Bij het toesteltype HFA-Z 150 zijn 2 wandbevestigingen vereist.

1 Overbruggingshulpstuk boven
2 Overbruggingshulpstuk onder

9.3 Elektrische aansluitkabel voorbereiden

270 120

D000042052

10. Montage

10.1 Wateraansluiting

Materiële schade

Voer alle werkzaamheden voor wateraansluiting en installatie uit conform de voorschriften.

Het toestel moet in gesloten (drukvaste) werkwijze met drukkranen gebruikt worden. Gebruik bij open (drukloze) werkwijze open kranen.

▶ Sluit de hydraulische aansluitingen met een vlakke afdichtin aan.

10.1.1 Toegelaten materialen

Materièle schade

Neem de instructies van de fabrikant en het hoofdstuk "Technische gegevens/storingssituaties" in acht bij het gebruik van kunststofbuizen.

Koudwaterleiding

Als materiaal is thermisch verzinkt staal, roestvrij staal, koper of kunststof toegestaan.

Een veiligheidsklep is verplicht.

Warmwaterleiding

Als materiaal zijn roestvrijstalen, koperen of kunststof buizen toegestaan.

10.1.2 Gesloten (drukvast) voor de voeding van meerdere aftappunten

Het is verboden de maximaal toegelaten druk te overschrijden (zie hoofdstuk "Technische gegevens/gegevenstabel").

▶ Monteer een type-gekeurde veiligheidsklep in de koudwateraanvoerleiding. Let erop dat daarvoor, afhankelijk van de statische druk, eventueel ook een reduceerafsluiter nodig is.
- Dimensioneer de afvoerleiding op een wijze dat het water bij volledig geopende veiligheidsklep ongehinderd kan worden afgevoerd.
▶ Monteer de afblaasleiding van de veiligheidsklep met een constante afwaartse helling in een vorstvrije ruimte.
▶ De afblaasopening van de veiligheidsklep moet geopend blijven naar de atmosfeer.

10.1.3 Open (drukloos) voor de voeding van één tappunt

Info

Blokkeer de uitloop en de kraanzwenkarm niet. Gebruik geen straalregelaars of luchtspuiters.

10.2 Montage van het toestel

Voor toestellen met een nominale inhoud van 120 l en 150 l zijn 2 personen nodig voor de montage.

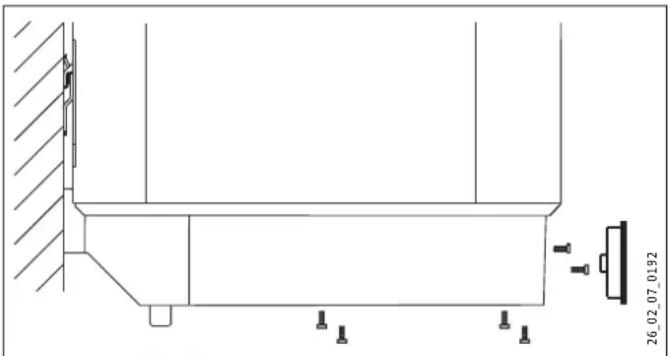

10.3 Elektrische aansluiting

WAARSCHUWING elektrische schok Voer alle werkzaamheden voor elektriciteitsaansluitingen en installatie uit conform de voorschriften. Scheid alle polen van het toestel van het elektriciteitsnet voor aanvang van alle werkzaamheden.

WAARSCHUWING elektrische schok De aansluiting op het stroomnet is enkel als vaste aan- sluiting toegestaan in combinatie met de uitneembare kabeldoorvoer. Het toestel moet op alle polen met een afstand van minstens 3 mm van de aansluiting van het net kunnen worden losgekoppeld.

WAARSCHUWING elektrische schok Zorg ervoor dat het toestel is aangesloten op de aardleiding.

Materiële schade Neem de gegevens op het typeplaatje in acht. De aange- geven spanning moet overeenkomen met de netspanning.

▶ Trek de temperatuurinstelknop eraf.
▶ Draai de schroeven eruit.
▶ Verwijder de onderste kap.
▶ Trek de kabeldoorvoer er aan de onderkant uit. Druk daarvoor op de vergrendelhaakjes.
▶ Schuif de kabeldoorvoer over de verbindingskabel heen en vergrendel de kabeldoorvoer opnieuw.
▶ Sluit het gewenste vermogen aan in overeenstemming met de elektriciteitsschema's (zie hoofdstuk "Technische gegevens/elektriciteitsschema's en aansluitingen").

▶ Monteer de onderkap.

▶ Steek de temperatuurinstelknop erop.
Kruis met een pen het geselecteerde aansluitvermogen en de

-spanning aan op het typeplaatje.

Gesloten (drukvaste) werkwijze

▶ Sluit de veiligheidsgroep aan op het toestel door de buizen op het toestel te schroeven.

Open (drukloze) werkwijze

▶ Schroef het toestel en de kraan op elkaar.

11. Ingebruikname

11.1 Eerste ingebruikname

▶ Open een tappunt tot het toestel is gevuld en het leidingnet luchtvrij is.
▶ Stel het doorstroomvolume in. Let daarbij op het maximaal toegelaten doorstroomvolume bij een volledig geopende kraan (zie hoofdstuk "Technische gegevens/gegevenstabel").

▶ Gesloten (drukvaste) werkwijze:

Reduceer, indien gewenst, het doorstroomvolume op de smoorklep van de veiligheidsgroep.

▶ Draai de temperatuurinstelknop naar de maximale temperatuur.

▶ Schakel de netspanning in.
▶ Controleer de werkmodus van het toestel. Let daarbij op het uitschakelen van de thermostaat.
▶ Gesloten (drukvaste) werkwijze: Controleer de werking van de veiligheidsgroep.

11.1.1 Overdracht van het toestel

Leg aan de gebruiker de werking van het toestel en van de veiligheidsgroep uit en maak hem vertrouwd met het gebruik.
▶ Wijs de gebruiker op mogelijk gevaar, met name het gevaar van brandwonden.
▶ Overhandig deze handleiding.

11.2 Opnieuw in gebruik nemen

Zie hoofdstuk "Eerste ingebruikname".

12. Buitendienststelling

▶ Verbreek de verbinding tussen het toestel en de netspanning met de zekering in de huisinstallatie.
▶ Tap het toestel af. Zie het hoofdstuk "Onderhoud/toestel aftappen".

13. Storingen verhelpen

Info

Bij temperaturen lager dan -15 °C kan de veiligheidstemperatuurbegrenzer worden geactiveerd. Het toestel kan al bij opslag of bij het transport aan deze temperaturen zijn blootgesteld.

Storing Oorzaak Oplossing

Het water wordt niet warm.	De veiligheidstemperatuurbegrenzer is geactiveerd, omdat de regelaar defect is.	Los de oorzaak van de storing op. Vervang de combinatie regelaar-be-grenzer.
	De veiligheidstem-peratuurbegrenzer is geactiveerd, omdat de temperatuur lager is dan -15 °C.	Druk op de resettoets (zie afbeelding).
	De snelopwarming scha-kelt niet in.	Test de knop en de hef-boom.
De verwarmingsflens is	defect.	Vervang de verwar-mingsflens.
De veiligheidsklep druppelt na, wanneer de verwarming is uitge-schakeld.	De klepzitting is vuil.	Reinig de klepzitting.

Resetknop veiligheidstemperatuurbegrenzer

1 Resetknop veiligheidstemperatuurbegrenzer
2 Combinatie regelaar-begrenzer

14. Onderhoud

WAARSCHUWING elektrische schok

Voer alle werkzaamheden voor elektriciteitsaansluitingen en installatie uit conform de voorschriften.

Scheid alle polen van het toestel van de netspanning voor aanvang van alle werkzaamheden.

Voor enkele onderhoudswerkzaamheden is het noodzakelijk de onderste kap te verwijderen.

Wanneer het toestel moet worden afgetapt, raadpleeg dan het hoofdstuk "Het toestel aftappen".

Houd rekening met de dompeldiepten van de regelaar-begrenzercombinatie (zie hoofdstuk "Technische gegevens/afmetingen en aansluitingen").

14.1 Veiligheidsklep controleren

▶ Het is verplicht de veiligheidsklep regelmatig te testen.

14.2 Het toestel aftappen

Tijdens het aftappen kan er heet water uit het toestel lopen.

Indien de boiler voor onderhoudswerkzaamheden of bij vorstgevaar moet worden afgetapt voor de bescherming van de volledige installatie, gaat u als volgt te werk:

▶ Sluit de afsluitklep in de koudwateraanvoerleiding.
▶ open de warmwaterklep van alle aftappunten.

1 Kap aftapping G 1/2
▶ Schroef de kap van de aansluiting "Aftapping" af.

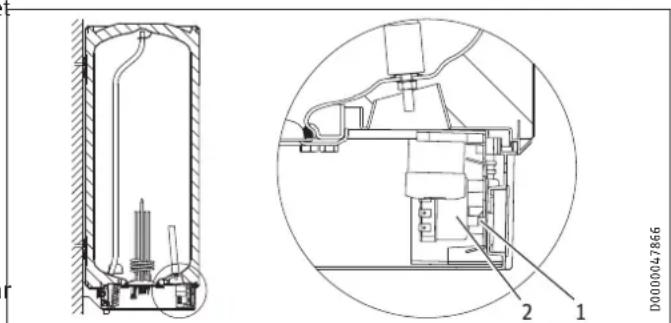

14.3 Veiligheidsanode controleren/vervangen

1 2 3 D0000047866

1 Veiligheidsanode
2 Dichtingsring
3 Flensplaat

• Controleer de veiligheidsanode voor het eerst na één jaar en vervang deze, indien nodig. Houd rekening met de sleutelmaat 13 van de anode en de maximale overgangsweerstand 1 Ω tussen de veiligheidsanode en de boileraansluiting.
  ▶ Beslis daarna in welke tijdsintervallen de verdere controles moeten worden uitgevoerd.

14.4 Ontkalken

▶ Open werkwijze: wanneer een mengkraan met handdouche wordt gebruikt, moet regelmatig worden ontkalkt.
- Ontkalk de flens pas wanneer deze is gedemonteerd en behandel de oppervlakte van de boiler en de veiligheidsanode niet met ontkalkingmiddelen.

14.5 Veiligheidsweerstand tegen corrosie

Zorg ervoor dat bij het onderhoud de veiligheidsweerstand tegen corrosie op de isolatieplaat niet beschadigd of verwijderd wordt. Monteer de corrosiebeschermende weerstand na vervanging weer conform de voorschriften.

1 2 3 4 D0000048051

1 Corrosiebeschermende weerstand (390 Ω)
2 Drukplaat
3 Isoleerplaat
4 Verwarmingsflens

15.1 Afmetingen en aansluitingen

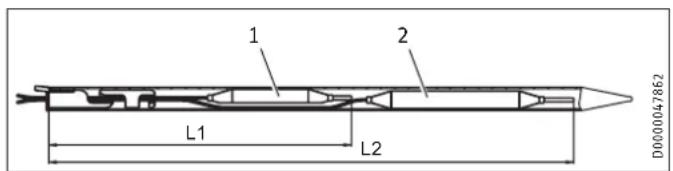

Combinatie regelaar-begrenzer dompeldiepte

1 2 L1 L2 D0000047862

1 Begrenzersensor
2 Regelaarsensor

		HFA-Z 30 HFA-Z 80 HFA/EB 80 Z HFA 100 Z HFA-Z 100 HFA-Z 150
L1	Dompeldiepte	mm	260	240	240	260	240	260
L2	Dompeldiepte	mm	380	350	350	380	350	380

a20 a30 10 350

a10 20 100 c06 c01

i14 i15 b02 b03 87 50 100

D0000024805

				HFA-Z 30	HFA-Z 80	HFA/EB 80 Z	HFA 100 Z	HFA-Z 100	HFA-Z 150
a10	Toestel	Hoogte	mm	770	975	1020	1210	975	1280
a20	Toestel	Breedte	mm	410	510	410	410	510	510
a30	Toestel	Diepte	mm	420	510	420	420	510	510
b02	Doorvoer elektr.kabels I	Schroefkoppeling		PG 21	PG 21	PG 21	PG 21	PG 21	PG 21
b03	Doorvoer elektr.kabels II	Schroefkoppeling		PG 11	PG 11	PG 11	PG 11	PG 11	PG 11
c01	Koudwatertoevoer	Buitendraad		G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A
c06	Warmwateruitloop	Buitendraad		G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A
i14	Wandbevestiging I	Hoogte	mm	700	900	900	900	900	1100
		Max. ∅ bevestigingsschroef	mm	12	12	12	12	12	12
i15	Wandbevestiging II	Hoogte	mm						300
		Max. ∅ bevestigingsschroef	mm						12

15.2 Elektriciteitsschema's en aansluitingen

Toesteltypes met uitzondering van HFA 100 Z:

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98

1 Verwarmingselementen elk 2 kW \~ 230 V
2 Knop voor snelopwarming
3 Afstandsbediening voor snelopwarming
4 Veiligheidstemperatuurbegrenzer
5 Thermostaat

Tweekringwerking, meting met één meter met contact van het energiebedrijf

2/4 kW, 1/N/PE \~ 230 V

N L1 L2 L3 5 6 D0000059763

2/4 kW, 2/N/PE \~ 400 V

N L1 L2 L3 5 6 D0000059764

2/6 kW, 3/N/PE \~ 400 V

N L1 L2 L3 5 6 D0000059765

1 EVU-contact

HFA 100 Z:

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 A2 A1 N L1 L2 L3 5 6 D0000037521

1 Verwarmingselement
2 Knop voor snelopwarming
3 Afstandsbediening voor snelopwarming
4 Veiligheidstemperatuurbegrenzer
5 Thermostaat

Verwarmingselement 4 3 1 2

kW 1 1 2 2

Eenkringwerking

2 kW, 1/N/PE \~ 230 V

N L1 L2 L3 5 6 D0000059766

4 kW, 1/N/PE \~ 230 V

N L1 L2 L3 5 6 D0000059767

4 kW, 2/N/PE \~ 400 V

N L1 L2 L3 5 6 D0000059768

6 kW, 3/N/PE \~ 400 V

N L1 L2 L3 5 6 D000059769

Boilerwerking

2 kW, 1/N/PE \~ 230 V

N L1 L2 L3 5 6 D000059770

4 kW, 1/N/PE \~ 230 V

N L1 L2 L3 5 6 D000059771

4 kW, 2/N/PE \~ 400 V

N L1 L2 L3 5 6 D000059772

6 kW, 3/N/PE \~ 400 V

N L1 L2 L3 5 6 D000059773

6 kW, 3/PE \~ 400 V

N L1 L2 L3 5 6 D000059774

Tweekringwerking, meting met twee meters met contact van het energiebedrijf

5 6 PE K1 K2 K2 K1 3 2 1 L1 L2 L3 N 26_02_07_0173

K1 Relais 1
K2 Relais 2
1 EVU-contact
2 Nachtstroom
3 Dagtarief

15.3 Verwarmingsgrafiek

De opwarmtijd is afhankelijk van de boilerinhoud, van de koudwatertemperatuur en van het verwarmingsvermogen.

Diagrammen bij koudwatertemperatuur van 15 °C:

Temperatuurinstelling 65 °C

Bij een storing kunnen er temperaturen tot 95 °C bij 0,6 MPa voorkomen.

15.5 Gegevens over het energieverbruik

Productgegevensblad: Conventionele warmwaterbereider volgens verordening (EU) nr. 812/2013 | 814/2013

		HFA-Z 30	HFA-Z 80	HFA/EB 80 Z	HFA 100 Z	HFA-Z 100	HFA-Z 150
		073111	074467	073112	073113	074469	073114
Fabrikant		STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON
Tapprofiel		S	M	M	L	L	L
Energieklasse		B	C	C	C	C	C
Energetisch rendement	%	36	36	36	37	38	37
Jaarlijks stroomverbruik	kWh	518	1410	1436	2777	2716	2752
Temperatuurinstelling af fabriek	°C	60	60	60	60	60	60
Geluidsniveau	dB(A)	15	15	15	15	15	15
Mogelijkheid voor exclusieve werking tijdens daluren		-	-	-	-	-	-
Smart-functie		-	-	-	-	-	-
Boilervolume	l	30	80	80	100	100	150
Mengwatervolume 40 °C	l	50	116	112	141	149	202
Dagelijks stroomverbruik	kWh	2,437	6,595	6,747	12,943	12,584	12,794

15.6 Gegevenstabel

		HFA-Z 30	HFA-Z 80	HFA/EB 80 Z	HFA 100 Z	HFA-Z 100	HFA-Z 150
		073111	074467	073112	073113	074469	073114
Hydraulische gegevens
Nominale inhoud	I	30	80	80	100	100	150
Mengwatervolume van 40 °C (15 °C/65 °C)	I	58	158	155	195	195	290
Elektrische gegevens
Aansluitvermogen ~ 230 V	kW	2-4	2-4	2-4	2-4	2-4	2-4
Aansluitvermogen ~ 400 V	kW	2-6	2-6	2-6	2-6	2-6	2-6
Fasen		1/N/PE, 2/N/PE, 3/N/PE, 3/PE	1/N/PE, 2/N/PE, 3/N/PE, 3/PE	1/N/PE, 2/N/PE, 3/N/PE, 3/PE	1/N/PE, 2/N/PE, 3/N/PE, 3/PE	1/N/PE, 2/N/PE, 3/N/PE, 3/PE	1/N/PE, 2/N/PE. 3/N/PE, 3/PE
Nominale spanning	V	230/400	230/400	230/400	230/400	230/400	230/400
Frequentie	Hz	50/-	50/-	50/-	50/-	50/-	50/-
Werkwijze éénkring		X	X	X	X	X	X
Werkwijze tweekrings		X	X	X	X	X	X
Werkwijze snelopwarming		X	X	X	X	X	X
Werkingsgebied
Temperatuurinstelbereik	°C	35-82	35-82	35-82	35-82	35-82	35-82
Max. toegelaten druk	MPa	0,6	0,6	0,6	0,6	0,6	0,6
Testdruk	MPa	0,78	0,78	0,78	0,78	0,78	0,78
Max. toegelaten temperatuur	°C	95	95	95	95	95	95
Max. debiet	l/min	18	18	18	18	18	18
Geleidbaarheid drinkwater min./max.	μS/cm	100-1500	100-1500	100-1500	100-1500	100-1500	100-1500
Energiegegevens
Energieverbruik in stand-by/24 uur bij 65 °C	kWh	0,46	0,75	1,1	1,4	0,9	1,3
Energierendementsklasse		B	C	C	C	C	C
Uitvoeringen
Beschermingsgraad (IP)		IP24	IP24	IP24	IP24	IP24	IP24
Uitvoering gesloten		X	X	X	X	X	X
Uitvoering open		X	X	X	X	X	X
Kleur		wit	wit	wit	wit	wit	wit
Afmetingen
Hoogte	mm	770	975	1020	1210	975	1280
Breedte	mm	410	510	410	410	510	510
Diepte	mm	420	510	420	420	510	510
Gewichten
Gevuld gewicht	kg	52,6	113	116	141,5	137,5	199
Leeg gewicht	kg	22,6	33	36	41,5	37,5	49

Garantie

Voor toestellen die buiten Duitsland zijn gekocht, gelden de garantievoorwaarden van onze Duitse ondernemingen niet. Bovendien kan in landen waar één van onze dochtermaatschappijen verantwoordelijk is voor de verkoop van onze producten, alleen garantie worden verleend door deze dochtermaatschappij. Een dergelijk garantie wordt alleen verstrekt, wanneer de dochtermaatschappij eigen garantievoorwaarden heeft gepubliceerd. In andere situaties wordt er geen garantie verleend.

Voor toestellen die in landen worden gekocht waar wij geen dochtermaatschappijen hebben die onze producten verkopen, verlenen wij geen garantie. Een eventueel door de importeur verzekerde garantie blijft onverminderd van kracht.

Milieu en recycling

Wij verzoeken u ons te helpen ons milieu te beschermen. Doe de materialen na het gebruik weg overeenkomstig de nationale voorschriften.

ZVLÁŠTNÍ POKYNY

OBSLUHA
