NÁVOD K OBSLUZE W 13125 Quick METABO

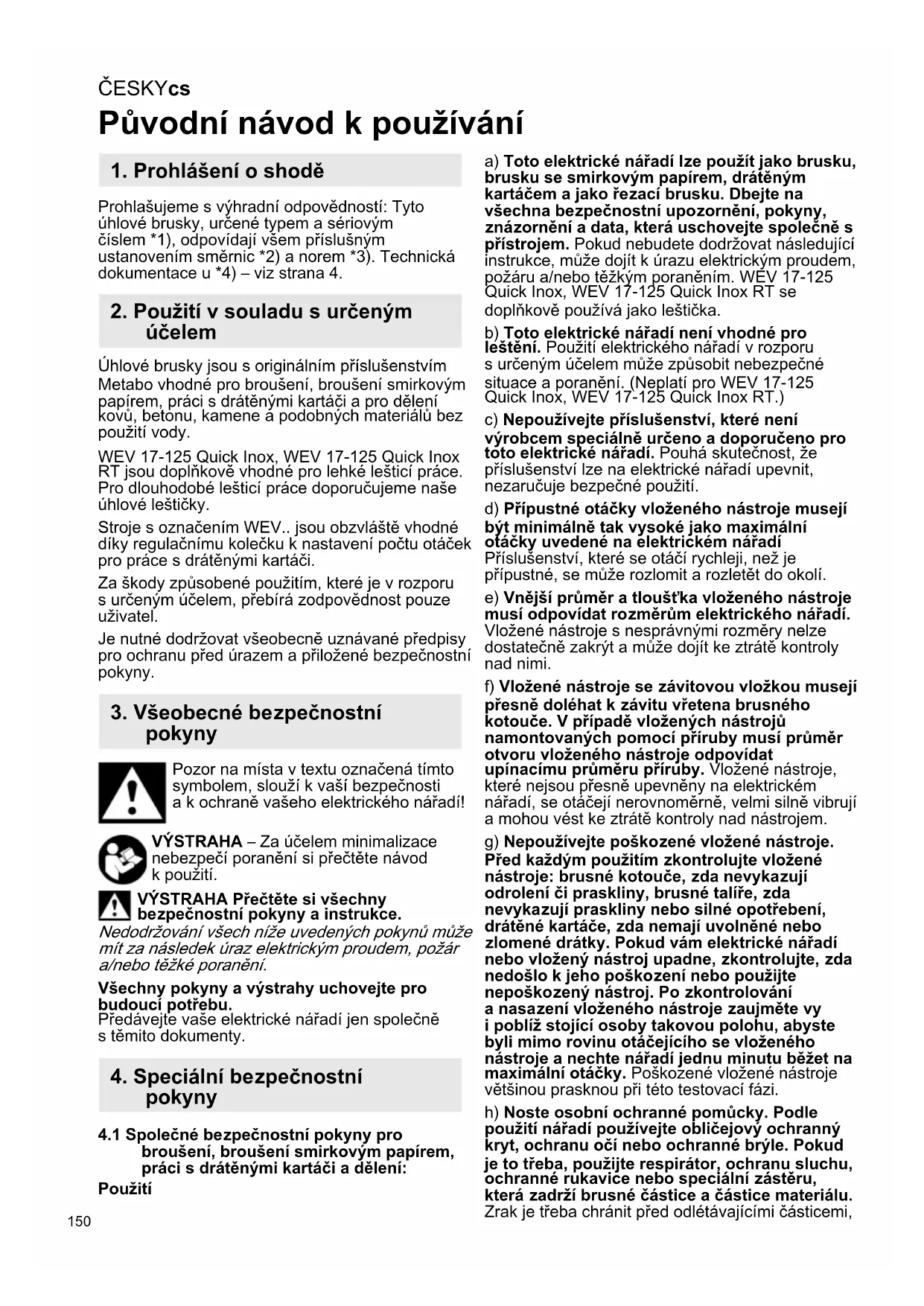

Püvodní námod k používání

1. Prohlášeni o shodě

Prohlasujeme s vyhradni odpovednosti: Tyto uhlové brusky, urcené typem a seriovym cislem *1), odpovidaji vsem prislu-snym ustanovenim smernic *2) a norem *3). Technická dokumentace u *4)-viz strana 4.

2. Použití v souladu s určeným učelem

Uhlov brusky jsou s originnim prislusenstvim Metabo vchodne pro brouseni, brouseni smirkovym papirem, praci dratenymi kartaci pro deleni kovu, betonu, kamene a podobnych materialu bez pouziti vody.

WEV 17-125 Quick Inox, WEV 17-125 Quick Inox RT jsou doplnkové vchodné pro lehkke lestici prace. Pro dlouhodobé lestici prace doporučujeme nase uhlové lesticky.

Stroje s označením WEV.. jsou obzvlástě vhodné díky regulačním uolečku k nastavení poctu otáček pro práce s drátěnými kartáci.

Za škody zpúsobené použitím, které je v Rozporu s určeným Účelem, prebírá zodpovednost pouze uživatel.

Je nutné dodržovat vseobecne uznávané predpisy pro ochranu préd urazem a priložené bezpečnostníPokyny.

3. Vseobecné bezpečnostníPokyny

Pozor na mista v textu označená tímtó symbolem, slouží k vaši bezpečnosti a k ochraně vašeho elektrického náradi!

VYSTRAHA - Za ucelem minimalizace nebezpeci poraneni si prectete navod k pouziti.

VYSTRAHA Prectete si vsechny bezpecnostni pouky a instrukce.

Nedodrzovani vsech nife uvedenychPokynu muze mit za nasledek uraz elektrickym proudem, pozar a/nebo tezké poraneni.

Vsechny pouny a vystrahy uchovejte pro budouci potrebu.

Predávejte vase elektrické náradi jen spolecné s temito dokumenty.

4. Speciérní bezpečnostnéPokyny

4.1 Spolecné bezpečnostníPokyny pro broušeni, broušeni smirkovým papirem, práci s dratěnými kartáci a dělení:

Použití

a) Toto elektrické náradí lze použít jako brusku, brusku se smirkovým papirem, dratěnám kartačem a jako rezaci brusku. Dbejte na vsechna bezpečnostni upozorněni,Pokyny, znázorněni a data, ktera uschovejte spelečné s prístrojem. Pokud nebudete dodržovat nasledujíci instrukce, muže dojt k urazu elektrickým proudem, požáru a/nebo tězkým poraněnim. WEV 17-125 Quick Inox, WEV 17-125 Quick Inox RT se doplěkově používa jako lešťka.
b) Toto elektrické náradí není vchodné pro lestěni. Použité elektrického náradí v rozporu s urceným učelem muže zpùsobit nebezpečné situace a poraněni. (Neplatí pro WEV 17-125 Quick Inox, WEV 17-125 Quick Inox RT.)
c) Nepouživejte príslušenstvi, které není vyrobcem specialné určeno a doporučeno proto toto elektrické náradi. Pouhá skutečnost, ze príslušenstvi lze na elektrické náradí upevnit, nezarucuje bezpečné použiti.
d) Pripustne otacky vlozeného nastroje museji byt minimálne tak vysoke jako maximálni otacky uvedené na elektrickém naradi Príslušenstvi, které se otáci rychleji, než je pripustné, se muze rozlomit a Rozletět do okoli.
e) Vnejsi prumera tloust'ka vlozeneho nastroje musi odpovidat Rozmerum elektrickeho na radi. Vlozenene nastroje s nespravnymi rozmery nelze dostatecné zakryt a muze dojit ke ztraté kontroly nad nimi.
f) Vlozené nastroje se zavitovou vlozkou museji présne doléhat k zavitu vretena brusného kotouče. V pripadé vlozenych nastroju namontovanych pomoci priruby musi prümér otvoru vlozeného nastroje opodvidat upinacimu prüměru priruby. Vlozené nastroje, které nejsou présne upevněny na elektrickém naradi, se otáčej nerovnoměrně, velmi silné vibruji a mohou věst ke ztráté kontroly nad nastrojem.
g) Nepoužívejte poškozené vložené nastroje. Pred kazdým použitim zkontrolujte vložené nastroje: brusné kotouče, zda nevykazuji odroleni ā praskliny, brusné talîre, zda nevykazuji praskliny nebo silné opotrebeni, dratěné kartáče, zda nemají uvolné nebo zlomené drátky. Pokud vám elektrické náradi nebo vložený nastroj upadne, zkontrolujte, zda nedoslo k jeho poškození nebo použijte nepoškozený nastroj. Po zkontrolovány a nasazení vloženého nastroje zaujměte vy i povlž stojici osoby takovou polohu, abyste byli mimo rovinu otáčejiciho se vloženého nastroje a nechte náradi Jednu minutu bežet na maximalí otáčky. Poškozené vložené nastroje větsinou prasknou pri teto testovaci fazi.
h) Noste osobni ochranné pomúcky. Podle použiti náradí používejte obličejový ochranny kryt, ochranu očí nebo ochrannes bryle. Pokud je to třeba, použijte respirátor, ochranu sluchu, ochranné rukavice nebo speciálné zástěru, ktera zadrží brusné cástice a cástice materialú. Zrak je třeba chránit pred odletávacími cásticemi,

které vznikaj pri ruznych pracich. Maska proti prachu nebo respirator slouží k filtrování
vznikajiciho prachu. Pokud jste dlouhou dobu
vystaveni hluku, muže dojit k poskozeni až ztrátě
sluchu.

i) Dbejte, aby ostatni osoby byly v bezpećné vzdálenosti od vašeho pracovniho prostoru. Každý, kdo vstoupi do pracovniho prostoru, musí BYT vybavený osobnimi ochrannými pomückami. Ülomky obrábeného kusu nebo Roztrženého vlozeného nastroje se mohou Rozletét a zpúsobit poraněni i mimo bezprostřední pracovni prostoru.
j) Pokud provádite práce, pri kterych mûze vlozený nastroj narazit na skrytá vedení elektrického proudu nebo na vlastné sít'ový kabel, držte elektrické náradi pouze za izolované rukojeti. Pri kontaktu s vedení pod napétim se mûze napěti preněst i do kovovych Častí náradi, a to mûze zpùsobit uraz elektrickým proudem.
k) Sit'ovy kabel nesmi byt v dosahu otacejicich se vlozenych nastroju. Pokud bye ste ztratili kontrlu nad naRADim, muze dojit k preriznuti nebo zachycenisi sit'oveho kabelu a vase ruka nebo paze se muze dostat do oblasti otacejiciho se vlozeneho nastroje.
I) Elektrické nárádi nikdy neodkládejte, dokud se vloženy nástroj zcela nezastaví. Štáčejíci se vloženy nástroj se muže dostat do kontaktu s odkladaci plochou, címž muže dojit ke ztrátě kontroly nad elektrickým náradím.
m) Elektrické náradí nenechávejte bežet pri prenášeni. Pri nahodné dotyku muže dojit k zachyceni oděvu vloženým nastrojem, který vás muže poranit.
n) Pravidelné Čistěte vzduchové pruduchy elektrického nárádi. Ventilator pritahuje do krytu prac h a v dusledku větsiho nahromaděni kovového prachu muže dojit k ohroženi elektrickým proudem.
o) Elektrické náradí nepoužívejte v blízkosti hořlavych materialú. Jiskry by mohly zpùsobit vzniceni těchto materialú.
p) Nepoužívejte vložéné nastroje, které vyžadují kapalné chladíci prostředky. Pri použití vody nebo jiných kapalnéch chladících prostředku muže dojit k urazu elektrickým proudem.

4.2 Zpětny ráz a príslušné bezpečnostní国家标准у Pojkyny

Zpětny ráz predstavuje náhlou reakci na zaseknuty nebo zablokovaný otáčejíci se vloženy nastroj, jako napr. brusné kotouč, brusné talíř, drátěný kartáč atd. Zaseknuti nebo zablokovány vede k nahlému zastavení otáčejíciho se vloženého nastroje. V dúsledku toho dojde k akceleraci nekontrolovaného elektrického náradí proti směru otáčeni vloženého nastroje v mistě zablokovány.

Pokud se napr. brusny kotouc zasekne nebo
zablokuje v obrabenem kuse, muze se hrana
brusného kotouce, ktera je zanořena do
obrábeného kusu, zachytit a brusny kotouc se
muze yvolumit nebo muze dojit ke zpětnému razu.

Brusny kotouc se potom zaene pohybovat smerem k pracovnikovi nebo od nej, v zavislosti na smeru otaceni kotouce v miste zablokovani. Muze pritom dojit i k Roztrzeni brusného kotouce.

Zpětný ráz je dusledkem nesprávného nebo chybného použité elektrického náradi. Lze mu zabránit vhodnými bezpečnostnímì opatřeními, ktera jsou popsána nizé.

a) Elektrické nárádi držte pevně. Dbejte na to, abyste měli tělo a paže v takové poloze, v níž jste schopni silu zpětného razu vyrovnat. Používejte vždy pridavnou rukojet',Pokud patri k vybavení elektrického nárádi, abyste měli co největěs kontrolu nad silou zpětného razu nebo reakčním momentarily vznikajícím pri rozběhnuti nárádi. Pomoci yhodněch bezpečnostnich opatřeni muže pracovnik silu zpětného razu a reakčné silu zvládnout.
b) Nikdy nedáveje ruce do blízkosti otáčejicích se vloženych nastroju. Vloženy nastroj muze pri zpetnérn rázu zaśahnout ruku.
c) Vyhybeje se tělem mistu, do kterého se elektrické nářadi muže pohybovat pri zpětném razu. Zpětný raz zpúsobuje pohyb elektrického nářadi v opacné směru k pohybu brusného kotouče v miste zablokovány.
d) Obzvlaste opatrnne pracujte v oblasti roh, ostruch hran atd. Zabrahte tomu, aby se vlozené nastroje od obrabeného kusu odrázely nebo se v ném zasekly. Otacejici se vlozeny nastroj ma v Rozich, na ostruch hranach nebo pri odkoceni tendenci k zablokovani. To muze vest ke ztráté kontroly nebo ke zpětnému razu.
e) Nepoužívejte retězový nebo ozubený rezný kotouč. Tyto vložné nastroje Často zpúsobují zpětný raz nebo ztratu kontroly nad elektrickým náradím.

4.3 Zvlástni bezpečnostníPokyny pro broušeni a délení:

a) Používejte výhradné brusné nastroje, které jsou pro príslušné elektrické nařadi schvalené, a ochranny kryt určeny pro použity druh brusného nastroje. Brusné nastroje, které nejsou pro príslušné elektrické nařadi určenié, nelze dostatečné zakráty a jsou nebezpečné.
b) Hrana brusného kotouče musí byt
pripevněna tak, aby se brusné plocha
nacházela pod hranou ochranného krytu.
Chybně pripevněnu brusné kotouc, který présahuje
pres hranu ochranného krytu nemúze byt
dostatečné chráněn.
c) Ochranny kryt musi byt k elektrickému náradi bezpečné pripevněy a nastavený tak, aby bylo dosaženo maximálnoho stipné bezpečnosti, tzn. ze směrem k pracovnikovi zustáva nezakrytá co možné nejmensí cást brusného nastroje. Ochranny kryt pomáhma chránit uživatele pred ulomky, náhodnám kontaktem s brusném nastrojem a pred jiskrami, které by mohly zapálit odev.
d) Brusné nastroje se smi použivat pouze pro doporučené použiti. Např. nikdy nebruste bočné plochou rezaciho brusného kotouče. Rezací

CESKYcs

brusné kotouče jsou určeny pro opracovani materialu hranou kotouče. Púsobeni sil z boku muže zpúsobit prasknuti tohoto brusného nastroje.

e) Používejte vždy nepoškozenou upinací prírubu, jejíž velikost a tvar odpovidá zvolenému brusnému kotouči. Vhodné príruby chrani brusné kotouča snizuji tak nebezpečí prasknutí brusného kotouče. Príruby pro rezací brusné kotouče se mohou lišit od prírub pro jiné brusné kotouče.
f) Nepoužívejte opotřebované brusné kotouče
z větsiho elektrického náradí. Brusné kotouče
pro větsi elektrické náradí nejsou dimenzované na
vyší otáčky mensiho elektrického náradí a mohou
prasknout.

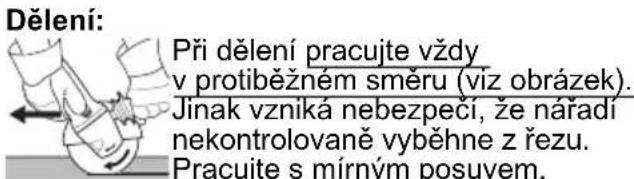

4.4 Další zvlástné bezpečnostné tokyny pro délení:

a) Snažte se zabraniţ zablokoványi rezaciho brusného kotouče a nepoužívejte prīlìs velkou prītlačnou silu. Neprovádejte nadměrné hluboké rezy. Pretižením rezaciho brusného kotouče se zvyšuje jeho namáhání a sklon k vychylení nebo zablokoványí a tedy možnost zpětného rázu nebo prasknuti brusného nastroje.
b) Vyhybejte se oblasti prd otacejicim se rezacim brusnym kotoucem a za nim. Pokud pohybujete rezacim brusnym kotoucem v obrabenem kuse smerem od sebe, muze se v priadé zpětného razu otacejici se kotouc elektrického náradi odrazit primo na vás.
c) Pokud dojde k zasekuti rezacijo brusného kotouce nebo pokud prerusite praci, vypnete nárdi a drzte ho klidne, dokud se kotouc neprestane otacet. Nikdy se nesnaze vtáhnout jeste se otacejici rezacı brusny kotouc z rezu, jinak muze dojit ke zpětnému razu. Zjistete a odstraţe prićinu zasekuti.
d) Elektrické nárádi nikdy znovu nezapínejte,Pokud se jestě nacházi v obrábeném kuse. Než začnete znovu opatrné rezat, nechte rezací brusné kotouč rozběhnout na plné otáčky.V opacné prípadě se muže kotouc zaseknout, vyskočit z obrábeného kusu nebo způsobit zpětný raz.
e) Desky nebo velké obrabene kusy godepprete, abyste tak snizili riziko zpetneho razu v dusledku zablokovani rezaciho brusného kotouce. Velke obrabene kusy se mohou v dusledku vlastni hmotnosti prohnout. Obleny kus je tbrepaodeprit na obou stranach, v blizkosti rezu a na hrané.
f) Obzvlaste opatrní bud'te pri „kapsovych“ rezech do stavajicich zdi nebo jin'ych ne zcela definovan'ych mist. Zano'reny rezací brusný kotouč muže pri zařiznutí do plynového nebo vodovodniho potrubi, elektrickýk habel'u nebo jin'ych objektu zpúsobit zpětný raz.

4.5 Zvlástni bezpečnostníPokyny pro broušeni smirkovým papírem:

a) Nepoužívejte prilis velké brusné papíry, rid'te se udaji vyrobce ohledné velikosti brusnych papirù. Brusné papíry, které presahuji prés okraj

brusného talíre, mohou zpúsobit poraněni,
zablokováni a roztrženi brusného papíru nebo
zpětný ráz.

4.6 Pouze pro WEV 15-125 Quick HT, WEV 15-125 Quick Inox, WEV 17-125 Quick Inox RT: Zvlástné bezpečnostné upozorněné pro lešěné:

Zadne volné casti lesticiho krytu obzvlasté
pripevnovaci provázky nepovolujte.
Pripevnovaci provázky urovnejte nebo zkratte.
Volné se tocici pripevnovaci provázky mohou
zachytit Váš prest nebo se mohou zamotat.

4.7 Zvlástni bezpečnostní poukyny pro práci s drátěnými kartáci:

a) Mějte na zřeteli, ze z dratěného kartáče vypadávají drátky i pri bežném použiti. Nepřěžujte drátky nadměrnou prītlačnou silou. Odletávajici kousky drátku mohou velmi snadno proniknout tenkým oděvem a/nebo kúží.
b) Pokud se doporučuje ochranný kryt, dbejte na to, aby se ochranný kryt a dratěný kartáč vázajemné nedotýkaly. V dusledku prítlacné sily a odstředivych sil muže dojit ke zvětěsení prüměru talířovych a hrncovych kartáčú.

4.8 Dalsi bezpečnostní poukyny:

VAROVÁNÍ - Vždy nods ochranné brýle.

Používejte elastické mezivrstvy,Pokud jsou dodávány společné s brusivem a pokud jsou požadovány.

Dbejte na vyrobcem uvedená data o stroji a príslušenství. Chrante kotouče prěd kontaktem s tukem a prěd nárazy!

Brusné kotouče se musí skladovat a zacházet s nimi pečlivě podlePokynu vyrobce.

Nikdy nepoužívejte delici kotouče k obrušováni.
Delici kotouče nesmi byt vystaveny bočnímu tlaku.
Obraběny kus musi pevné dosedat a byt zajistěné proti posunuti, napr. pomoci upinacích prípravku.
Velké obraběné kusy musi byt dostatečné podepřény.

Pri pouziti vlozenych nastroju se zavitovou vlozkou se konec vretena nesmi dotykat dna otvoru brusného nastroje. Dbejte na to, aby zavit vlozeného nastroje byl dostatečné dlouhý, aby se do nej vesla celá delka vretena. Zavit vlozeného nastroje musi opovídat zavitu vretena. Delka a zavit vretena viz strana 4-5 a kapitola 14. Technické udaje.

Doporucjeme používat stacionární odsávací zarizení. Vždy zapnéte FI-proudový chránic (RCD) s max. vybavovacim proudem 30 mA. Pri vypnutí uhlove brusky proudovým chránicem FI je nutno náradi zkontrolovat a yčistit. Viz. kapitola 9. Čistěné.

Poskozené, deformované, resp. vibrjici nastroje se nesmi použivat.

Dejte pozor, abyste nepoškodili plynové nebo vodovodni trabky, elektrické kabely a nosné zdi (statika).

Před každým nastavovánilm, vyménou nastroje nebo udrzbou vytáhněte sítovou zástrčku ze zásuvky.

Bezpečnostní spojka Metabo S-automatic. Pri aktivaci bezpečnostní spojky náradí ihned vypněte!

Poskozenou nebo popraskanou pridavnou rukojet' je nutno vymenit. Nepouzivejte naradi s poskozenou pridavnou rukojeti.

Poskozeny nebo popraskany ochranny kryt vyměnte. Nepoužívejte náradí s poskozeným ochranným krytem.

Malé obrobky pripevněte. Napr. pomoci upnuti ve sroubovacich svérkách.

Snižováni prašnosti:

VAROVÁNÍ - Některé druhy prachu, které vznikají pri broušeni smirkovým papirem, piloványí, broušeni, vrtáni a jiních pracích, obsahuji chemikálie, o nichž je známó, ze zpúsobují rakovinu, vrozené vady nebo jina poškození rozmnožoványí. Několik priklad těchto chemikálii jsou:

• olovo z olovnatého nateru

-mineralni prach z cihel, cementu a jinych materialu zdiva a

• arzen a chrom z chemicky osetreného dreva.
  Vase riziko zpúsobéné touto záteží se odlišuje v závislosti na tom, jak ācasto provadite tento druh práce. Chcete-li snizit zatízeni temito chemikaliemi: Pracujte v dobre větránych prostorech a se schvalenymi ochrannymi pracovními prostředky, jak jsou napr. prachové masky, které byly specialné vyvinuty k odfiltrování mikroskopických cástic.

To se vztahuje i na prachy z jin'ych materialu, napr. nekteré druhy dreva (jako je dubovy nebo bukovy prac), kovu, azbestu. Dalsimi známymi chorobami jsou napr. allergické reakce, nemoci dychacich cest. Nedovolte, aby prac vnikl do tela.

Dodžujte směrnice a vnitrostátné predpisy platné pro vás material, personal, použiti a misto použiti (např. predpisy BOZP, likvidace).

Vzniklé cástice zachycujte v miste vzniku, zabrahte jejich usazovani v okolnim prostredi.

Pro specialni prace pouzivejte vchodné
prišluşenství. Díky tomu se dostane do okolního
prostřé míné Částic.

Používejte vchodné odsávání.

Snižte prašnost nasledujícimi opatřeni:

• nesměrujte tok odletujćich cástic a proudly odpadniho vzduchu z pristroje na sebe nebo na osoby ve vašem okoli ani na usazený prach,
• používejte odsávací zařizení a cisticku vzduchu,
• pracoviste dobre vetrejte a udrzujte odsavanim cisté. Zametani nebo ofukovani vii prach.
• Ochranny odév vysajte nebo vyperte.
  Nevyfukujte, nesnažte se odév vyprášit ani kartáčovat.

5. Přehled

Viz strana 2.

1 Upinací matice „Quick"

2 Opěrná příruba
3 Vreteno
4 Tlacitko pro aretaci vretena

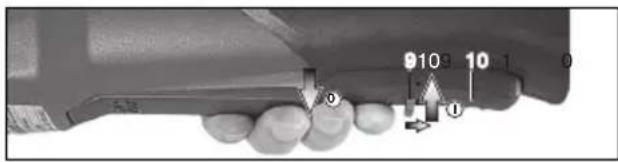

5 Posuvny spinač pro zapnuti/vypnuti *
6 Rukojet
7 Elektronicky signalizačnéukazatel
8 Regulačné kolečko pro nastavení otáček

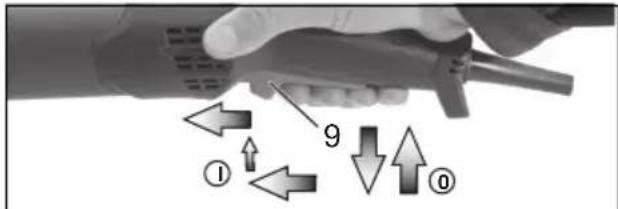

9 Prepinač
0 Pojistka proti zapnutí *
1 Prídavná rukojet' / pridavná rukojet's tlumením vibraci
2 Ochranny kryt
3 Maticse dvěma Čepy
4 Klic pro dva otvory
5 Pačka pro upevněi ochranného krytu

• v závislosti na vybavení / není současti dodávky

6. Uvedeni do provozu

Pred uvedenim do provozu zkontrolujte, zda sit'ove napeti a sit'ovy kmitocet na typovem stitku odpovidaji udajum vaši elektrické site.
Vždy zapnéte FI-proudový chranič (RCD) s max. vybavovacím proudem 30 mA.

6.1 Pripevnéi pridavné rukojeti

Pracujte jen s pripevnou pridavnou rukojeti (11)! Pridavnou rukojet' pevné prisroubujte na levou nebo pravou stranu naRADI.

6.2 Pripevnéni ochrannesho krytu.

Z bezpečnostnich duvodu používejte
prédepsány ochranny kryt pro daný typ
brusného nastroje! Viz. také kapitola 11.
Príslušenstvi!

Ochranny kryt pro broušeni

Urcen pro prace s vrubovacim kotoucem, lamelovym brusnym talirem, diamantovym delicim kotoucem.

Viz strana 3, obrazek C.

• Stisknéte páčku (15) a držte ji stisknutou.
  Ochranny kryt (12) hasadte do zobrazené polohy.
• Uvolněte páčku a ochranny kryt pootočte, až páčka zaskovi.
• Stisknéte páčku a ochranny kryt pootočte tak, aby zakrytá cást směrovala k uživateli.
  -Zkontrolujte bezpećné upevněni: Páčka musí zaskočit a ochranný kryt se nesmí dát pootočit.

Používejte pouze vlozené nastroje, které ochranný kryt presahuje minimálne o 3,4 mm.

(Sejmuti provedte v

7. Nasazení brusného kotouče

Pred kazdym postupem prestrojeni: vytáhněte sítovou zăstrčku ze zăsuvky.

Pristoj musi byt vypnuty a vreteno se nesmi otacet.

CESKYcs

Při práci s delicimi kotouči používejte z bezpečnostnich důvod ochranny kryt pro delici kotouče (viz kapitola 11. Príslušenstvi).

7.1 Zaaretujte vreteno

• Stisknéte tlacitko pro aretaci vretena (4)
  a vreteno (3) potočte rukou tak, až tlacitko pro aretaci vretena citelně zasković.

7.2 Upnuti brusného kotouče

Viz strana 2, obrazek A.

• Na vreteno nasadte opernou pirqubu (2). Pirquba je spravnene nasazená tehy, když s ni na vretenu nelze otáčet.
  Jen u W 9-100: Opěrnou prírubu našroubujte pomoci klice pro dva otvory na vreteno tak, aby malý nákruzek (o prüméru 16 mm) směroval nahoru.
• Položte brusny kotouč na opěrnou prírubu (2). Brusny kotouč musi na opěrnou prírubu dosedat rovnoměrně.

7.3 Upevněni/uvolnéni upinací matice „Quick" (v závislosti na vybavení)

Upevnit upinacímatici Quick (1):

Upinaci matici "Quick" (1) pripevnete pouze na stroje s označením ,Metabo Quick-

System" Tyto stroje jsou rozeznatelné s Červénym tlacitkem pro aretaci vretena (4) s označením „M-Quick"

Pokud je vlozeny nastroj v oblasti upinani silnejsi nez 7,1 mm, nelze upinacic matici

"Quick" použit! Používejte matici se dvěma Čepy (13) a klicem (14).

• Zaaretujte vreteno (viz kapitola 7.1).
• Upinac matici "Quick" (1) nasad'te na vreteno (3) tak, aby jeji dva vystupky zapadly do dražek na vretenu. Viz obrazek, strana 2.
• Upinacímatici,Quick"utáhněte rukou ve směru hodinovych ručicek.
• Pootocenim brusného kotouče silou ve směru hodinovych ručíček upínaci matici „Quick" dotáhněte.

Uvolněni (1) upinací matice „Quick“:

Pouze tehyPokud je pripevnéna upinacimatie,Quick"1) smi byt vreteno s cervenym

M-Quick aretačním tlacitkem (4) zablokováno!

• Nárdí po vypnutí dobílá.
• Krátce préd uplným zastavením brusného kotouče stisknéte Červé tlacitko pro aretaci vretena M-Quick (4). Quick-upinácí matice (1) se sama uvolní cca polovičním otočením a nuže bít bez vynaloženi sily nebo bez použiti nastroje odšroubována.

7.4 Upevneni/uvolneni matice se dvema cepy (v závislosti na vybaveni)

Upevnit dvouderovou matici (13):

2 strany matrice jsou rozdilné. Matici našroubujte na vřeteno následujícím zpúsobem:

-X) U tenkych brusnych kotoucu:
Vinuti matice (13) smerju nehoru, proto muze byt brusny kotouc bezpecnne upnot.
Y) U silnych brusnych kotouču:
Vinuti matice (13) směruje dolu, proto muže byt umistén na vreteno.
Z) Pouze u W 9-100:
Nakruzek dvouderove matice smruje dolu, resp. rovná plocha smruje nahoru.
- Zaaretujte vreteno. Matici (13) pomoci klice pro dva otvory (14) pevné utahnete ve smeru hodinovych ručicek.

Uvolněni matice:

• Zaaretujte vreteno (viz kapitola 7.1). Upinací matici (13) povolte klicem pro dva otvory (14) proti sméru hodinovych ručicek.

8. Použití

8.1 Nastavení otáček (v závislosti na vybavení)

Regulačním kolečkem (8) nastavte doporučné otáčky. (Male cislo = nízký počet otáček; velké cislo = vysoký počet otáček)

Rezac brusny kotouc, hrubovaci kotouc, miskovity kotouc, diamantovy rezacikotouc: vysoké otacky Kartac: stredni otacky

Brusny talir: nizké až středni otáčky

Upozorneni: Pro lesteni doporučujeme našuhlove lesticky.

8.2 Zapnuti/vypnuti

Nárdí ved'te vždy oběma rukama.

Nejprve zapněte, teprve potom príblížte vložený nastroj k obrábenému kusu.

Zabrańte neumyslnému spustěni: Naśrady vždy vypněte, pokud vytáhnete sitovou Čku ze zásuvky nebo pokud dojde k preruseni jeni.

Při trvalém zapnutí béží náradí dál, iPokud by došlo k jeho vytrženi z ruky. Proto jej vždy pevné oběma rukama za príslušné rukojeti, směte bezpečné postoj a soustřéd'te se na

Zabrahte tomu, aby nárdí nasávalo dalí.
Prach, trisky a piliny. Po vypnuti položte
di az po uplném zastavení motoru.

Stroje'sposuvnymspinačem:

Zapnuti: Posuvny spinač (5) posunte dopředu. Pro trvalé zapnuti ho pak zatlačte dolů, až zasković.

Vypnuti: Stisknete zadni ccast posuvného spinace (5) a uvolnete ho.

Stroje s „posuvnám spinačem“ (s bezpečnostní funkci):

Zapnuti: Pojistku proti zapnuti (10) posunte ve smeru sipky a stisknete spinacovte tlačitko (9). Vypnuti: Pust'te spinacové tlačitko (9).

Zařizení s označenim W...RT: Momentové zapnuti (s bezpečnostní funkci):

Zapnuti: Spinačové tlacitko (9) posunte dopredu a potom jej stisknéte (9) nahoru.
Vypnuti: Pust'te spinačové tlacitko (9).

Zařízení s oznáčením W...RT: Trvalé zapnuti (v závislosti na vybaveni)

Zapnuti: Stroj zapnete, jak je vyse popsano. Nyni opet posunte spinacové tlacitko (9) dopredu a uvolnete jej v prední poloze, abyste zaaretovali spinacové tlacitko (9) (trvalé zapnuti).

Vypnuti: Stisknete spinačové tlacitko (9) nahoru a pust'te jej.

8.3 Pracovni pouyny

Broušeni a broušeni smirkovým papirem:
Náradí mirné pritlacujte a pohybujte ji'm po plose sem a tam, aby se povrch obraběného kusu príliš nezahríval.
Hrubováni: Abyste dosáhlí dobrého vysledku práce, pracujte s náradím nakloněným v uhlu 30^ 40^ .

prizpu sobenym opracovavanemu materialu.
Naradi nenatacejte, netlachte na nej, nekomihejte jim.

Prace s dratenym kartacem: Naradi mirne pntlacujte.

8.4 Otočeni krytu prevodu Viz.strana 3,znázorněni D.

-Vytáhněte sítovou zástrčku.
Vysroubujte pripevnovaci sroub (a) paky (15). Srouby, paku (s plechovou casti) sejmete a odlozte.
- Odsroubujte 4 srouby z provozni nadoby (b). POZOR! Provozni nadobu nestahujte!
- Provozní nádobu pretočte do požadované pozice.
- 4 šrouby z provozni nádoby (b) našroubujte do závitú! Točivý moment = 3,0 Nm +/- 0,3 Nm.
- Pruzina stiskne paku do pozice ke strane a paku (15) (s plechovou casti) znovu nasadte pomoci pripevnovacich sroubu (a) a pevné zarsoubujte. Tocivy moment = 5,0 Nm +/- 0,5 Nm. Zkontrolujte paku, zda spravne funguje: musi byt pod napetim pruziny.

9. Čistěné

Pri zpracovani se mohou ve vnitru elektrickho naradi usazovat ccastice. To omezuje chlazenistoje.Vodive nanosy mohou omezovat ochranou izolaci stroje a mohou zpusobit elektricky uraz.

Stroj pravidelné, casto a dusledne pomoci vsech
prednich i zadnich vzduchovych pruduch vysavejte
nebo vyfoukejte suchym vzduchem. Predtim
odpoje stroj z elektrky a nods pritom ochranné
bryle a prachovou masku.

10. Odstraněni poruchy

Náradí s elektronikou VTC a TC:

Elektronicky signalovy displej (7) sviti a snizuji se zatezove otacky (ne W...RT). Pretizeni stroje je priliš vysoke! Nechte náradi bežet na volnoběh, dokud elektronická indikace nezhasne.

Stroj se nerozběhne.Elektronický signálový displej (7) (v závislosti na vybaveni) bliká. Doslo k aktivaci ochrany proti opětovnému spustěné. Pokud dojde k zapojeni sítove zástrčky pri zapnutěm nařadi nebo obnoví napájení po jeho prerušné, nařadi se nerozběhne. Nařadi vypněte a znovu zapnéte.

11. Príslušenství

Používejte pouze originálni príslušenství Metabo. Viz strana 6.

Používejte pouze prísluěs neství, které splnuje požadavky a parametry uvedené v totom námodu k obsluze.

A Ochranny kryt k'reznému kotouči / ochranny kryt pro Rozbrušováni.

Urcen pro prace s reznym kotoucem nebo diamantovym reznym kotoucem. Po nacvaknuti spony ochranno h krytu pro Rozbrusovani se vytroi ochranny kryt pro Rozbrusovani.

C Odsávací ochranny kryt pro broušeni ploch
Urceno pro broušeni betonu, asfaltu, d'reva a umělohmotných hmot pomoci brusného hrnce prip fibrového kotouča vvhodného brusného talíre. S podporou odsávací kamenného, d'reveného a prachu z umělych hmot pomoci vvhodného odsávacího stroje. Není vhodné k odsávací jisker nebo k broušeni kovú.

D Prachový ochranný filtr

Husty filtr zabrańupe proniknuti hrubych castic do motorové nadoby. Pravidelné odmontujte a vycistete.

E Ochrana rukou.

Urcena pro práci opérám taliřem, brusným talířem, dratěným kartáčem a diamantovou vrtácí korunkou.

Ochranu rukou nasad'te pod postranni pridavnou rukojet'.

F Multifunké pohyblé ramíko pro prídavnou rukojet'

Umožnjue rozmanite moznosti pozici pro rukojet'.

G Prídavná třimenová rukojet'

Kompletní nabidku príslušenstvi najdete na www.metabo.com nebo v katalogu.

12. Opravy

Opravy elektrického nárádi smí provadět pouze kvalifikovany elektríkar!

Vadný sit'ový privodníkabel smí byt nahrazen pouze specialním, originálím sit'ovým privodním kabelem Metabo, ktery Ize objednat prostřednictvim servisu Metabo.

S elektrickym náradim Metabo vyžadujícím opravu se prosím obrat'te na vase zastoupení Metabo. Adresy viz. www.metabo.cz.

Seznamy nahrdnich dlù si mǔzete stáhnout na adrese www.metabo.cz.

13. Ochrana Životniho prostředí

Vznikajici brusny prach muze obsahovat skodlive latky: ekologicky zlikvidujte.

Ridte se národními predpisy k ekologické likvidaci a recyklaci vysloužilého náradí, obalu a príslušenstvi.

Jen pro zeme EU: Elektrické náradí nevyhazujte do domácho odpadu! Podle evropské směrnice 2012/19/EU o odpadnich elektric-

kych a elektronickych zarizenich a dre opovidajici legislativy prisluşné zeme musi byt stare elektrické naradi shromazdovano oddelene a odevzdano k ekologické recyklaci.

14. Technické udaje

Vysvětlívky k. udajum na strane 4. Změny na základě technickéhoPokroku vyhrazeny.

= maximálni prümér vlozeného nastroje

t_,1 = . pripustná tloust'ka nastroje v oblasti

upinani pri pouziti upinacimatice (13)

t_,2 = . priustná tloust'ka vlozeného nastroje v oblasti upinani pri pouziti upinací matice „Quick" (1)

t_max,3 = vrubovaci kotouc/delicici kotouc: max. pripustná tloust'ka vlozeného nastroje

M = závit věretena

I = delka brusného vretena

n^* = volnobézné otáčky (maximálí otáčky)

n_V^* = poct otacek pri volnobehu (max. poct otacek)

P1 =jmenovitypriKon

P2 =v yk o n

m= hmotnost bez siovho kabelu Namerene hodnoty dle EN 60745.

Náradí tridy ochrany II

střidávý proud

• Stroje s označením WE...: Energeticky silné vysokofrekvenčné rušeni muže vyvolatPokles otáček. Tento jev opět pomine, jakmile rušeni odezní.

U uveden'ych technickych udaju je nutno počitats odpovidajicimi tolerancemi (dle prislušn'ych platn'ych norem).

A Emisni hodnoty

Tyto hodnoty umoznju odhadnout emise elektrické na radi a porovnat ruzna elektrické na radi. V zavislosti na podminkach pouziti, stavu elektrického na radi nebo vlozenych nastrojmuze byt skutečné zatiženi vyssi nebo nižsi. Pri odhadovani zohledněte prestávy v praci a faze nižsiho zatiženi. Na zaklade naležite prizpúsobenych odhadnutych hodnot stanovte ochranna opatřeni pro uživatele, napr. organizačné opatřeni.

Celkóva hodnota vibraci (součet vektorú ve trčech směrech) zjiistěná podle EN 60745:

ah = emisni hodnota vibraci (brouseni povrchu)

a_h = emisni hodnota vibraci (brousénis brusném talirem

a_h = emisni hodnota vibraci (lesteni)

K_h,SG/DS = faktor nejistoty (vibrate)

Používejte ochranu sluchu!
