BRUKSANVISNING W 13125 Quick METABO

no Original bruksanvisning 77

da Original betjeningsanvisning 84

Dra alltid ur kontakten fore installing, omriggning.
eller underhall.

Metabo S-automatic-sakerhetskoppling. Om sakerhetskopplingen loser ut, sla genast av maskinen!

Arbeta med stalborstar:

Tryck lagom hãrt pa maskinen.

8.4 Vrida vaxelhuset

Se sid. 3, bild D.

B Utsugskapa for kapning

C Utsugskapa for slipning av ytor

P1 = nominell effektforbrukning

P2 = avgiven effekt

$$ m ^ {-} \quad = \quad v \quad i \quad k \quad t $$

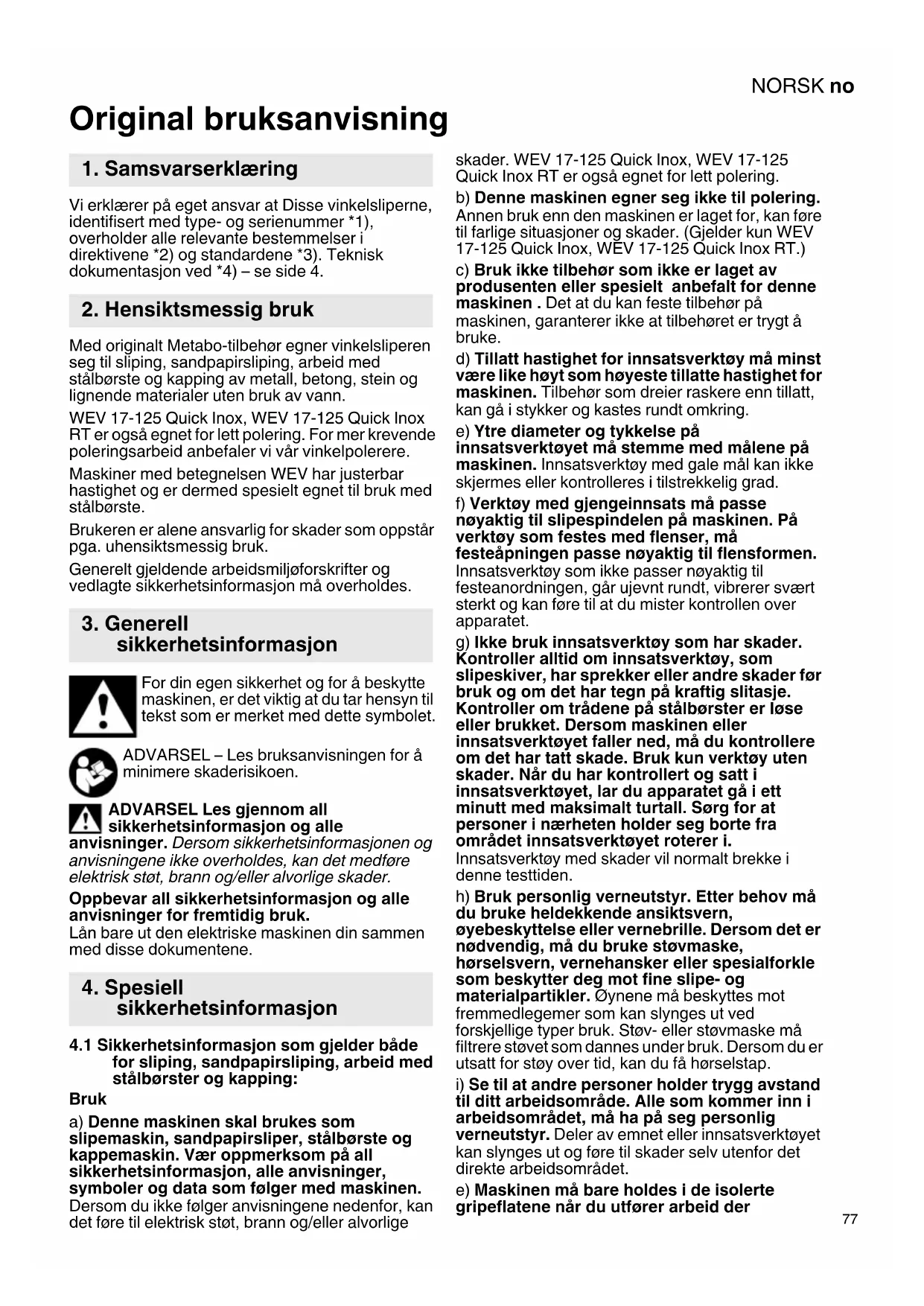

Original bruksanvisning

1. Samsvarserklaering

Vi erklær pe eget ansvar at Disse vinkelsliperne, identifisert med type- og serienummer *1), overholder alle relevante bestemmelser i direktivene *2) og standardene *3). Teknisk dokumentasjon ved *4)- se side 4.

2. Hensiktsmessig bruk

Med originalt Metabo-tilbehør egner vinkelsliperen seg til sliping, sandpapirsliping, arbeid med stalborste og kapping av metall, betong, stein og lignende materialer uten bruk av vann.

WEV 17-125 Quick Inox, WEV 17-125 Quick Inox RT er også egnet forlett polering. For mer krevende poleringsarbeid anbefaler vi var vinkelpolerere.

Brukeren er alene ansvarlig for skader som oppstårgpa. uhensiktsmessig bruk.

Generelt gjeldende arbeidsmiljoforskrifter og vedlagte sikkerhetsinformasjon ma overholds.

3. Generell sikkerhetsinformasjon

For din egen sikkerhet og for a beskytte maskinen, er det viktig at du tar hensyn til tekst som er merket med dette symbolet.

ADVARSEL - Les bruksanvisingen for a minimere skaderisikoen.

ADVARSEL Les gjennom all sikkerhetsinformasjon og alle

anvisninger. Dersom sikkerhetsinformasjonen og anvisingene ikke overholds, kan det medfrole elektrisk støt, brann og/eller alvorlige skader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Lån bare ut den elektriske maskinen din sammen med disse dokumentene.

4. Spesiell sikkerhetsinformasjon

4.1 Sikkerhetsinformasjon som gjelder bade for sliping, sandpapirlsiping, arbeid med stalbørster og kapping:

Bruk

a) Denne maskinen skal brukes som slipemaskin, sandpapirsliper, stalbørste og kappemaskin. Vær oppmerksom på all sikkerhetsinformasjon, alle anvisninger, symboler og data som følger med maskinen.

Dersom du ikke følger anvisingene nedenfor, kan det.fore til elektrisk støt, brann og/eller alvorlige

skader. WEV 17-125 Quick Inox, WEV 17-125 Quick Inox RT er ogsa egnet for lett polering.

b) Denne maskinen egner seg ikke til polering. Annen bruk enn den maskinen er laget for, kan före til farlige situasjoner og skader. (Gjelder kun WEV 17-125 Quick Inox, WEV 17-125 Quick Inox RT.)
c) Bruk ikke tilbehør som ikke er laget av produsenten eller spesielt anbefalt for denne maskinen. Det at du kan feste tilbehør på maskinen, garanterer ikke at tilbehøret er trygt Å brute.
d) Tillatt hastiget for innsatsverktoy maminst vare like hoyt som hoyeste tillatte hastiget for maskinen. Tilbehør som dreier raskere enn tillatt, kan gai stykker og kastes rundt omkring.
e) Ytre diameter og tykkelse pa innsatsverktoyet ma stemme med malene pa maskinen. Innsatsverktoy med gale mal kan ikke skjermes eller kontrolleres i tilstrekkelig grad.
f) Verktøy med gjengeinnsats på passer nøyaktig til slipspindelen på maskinen. På verktøy som festes med flenser, på festeapningen passer nøyaktig til flensformen. Innsatsverktøy som ikke passer nøyaktig til festeanordningen,:går ujevnt rundt,vibrerer svært sterkt og kan fore til at du mister kontrollen over apparatet.
g) Ikke bruk innsatsverktoy som har skader. Kontroller alltid om innsatsverktoy, som slipskiver, har sprekker erler andre skader forbruk og om det har tegn pa kraftig slitasje. Kontroller om tradene pa stalborster er loseller brukket. Dersom maskinen erller innsatsverktoyet faller ned, ma du kontrollereom det har tatt skade. Bruk kun verktoy utenskader.Nar du har kontrollert og satt i innsatsverktoyet, lar du apparatet gai ett minutt med maksimalt turtall. Sorg for at personer i nærhen holder seg borte fra omradet innsatsverktoyet roterer i. Innsatsverktoy med skader vil normalt brekke i donne testtiden.
h) Bruk personlig verneutstyr. Etter behov ma du bruke heldekkende ansiktsvern, oyebeskyttelse erer vernebrille.Dersom det er nodvendig, ma du bruke stovmaske, horselsvern, vernehansker erer spezialforkle som beskytter deg mot fine slipe- og materialpartikler.Oynene ma beskyttes mot fremmedlegemer som kan slynges ut ved forskjellige typberuk.Stov-ller stovmaske ma filtrere stvet som dannes underBruk.Dersom du er utsatt for stoy over tid,kan du fahr horselstab.
i) Se til at andre personer holder trygg avstand til ditt arbeidsomrade. Alle somkommen inn i arbeidsomradyet, ma ha pa seg personlig verneutstyr. Deler av emnet aller innsatsverktoyet kan slynges ut og fore til skader selv utenfor det direkte arbeidsomradyet.
e) Maskinen mä bare holdes i de isolerte gripeflatene när du utförer arbeid der

NORSKno

innatsverktøyet kankommen til a trefse skjulte strømledninger erler apparatets egen nettkabel. Kontakt med en spenningsforende ledning kan sette metalldefer i apparatet under speening og fere til elektrisk stot.

k) Hold kabelen borte fra innsatsverktoy som roterer. Dersom du mister kontrollen over apparatet, kan nettkabelen kuttes aller sette seg fast, og din egen hand erler arm kankommen i kontakt med roterende innsatsverktoy.
I) Legg aldri fra deg maskinen for innsatsverktoyet har stanset helt opp. Et innsatsverktoy som roterer, kankommen i kontakt med underlaget. Da kan du miste kontrollen over maskinen.
m) Ikke la maskinen gå mens du bær den.
Dersom klærne dine skulle komme i kontakt med et
innatsverktøy som roterer, kan de sette seg fast og
verktøyet kan bore seg inn i kroppen din.
n) Rengjør ventilasjonsåpningene på maskinen regelmessig. Motorviften trekker støv inn i motorhuset. En sterk ansamling av støv kan före til elektriske risikosituasjoner.
o) Ikke bruk elektriske maskiner i nærheten av brenbare materialer. Slike materialer kan antennes av gnister.
p) Ikke bruk innsatsverktøy som krever flytende kjolemiddel. Bruk av vann og andre flytende kjolemidler kan.fore til elektrisk støt.

4.2 Rekyl og sikkerhetsinformasjon

Rekyl er en plutselig reaksjon som skyldes at innsatsverktøyet henger fast eller blir blokkert, f.eks. slipseskiver, slipetallerkener, stalborster osv. Fastklemming uller blokkering forer til bra stopp av det roterende innsatsverktøyet. Maskinen vil raskt og ukontrollert g mot innsatsverktøyets dreieretning på blokkeringsstedet.

Dersom f.eks. en slipeskive fester seg eler blokkeres i emnet, kan kanten pa slipeskiven som gär inn i emnet, bli sittende fast. Da kan slipeskiven lösne eller det kan oppsta rekyl. Slipeskiven beveger seg da i retning av brukeren aller bort fra ham, alt erter hvilken rotasjonsretning slipeskiven har pa blokkeringsstedet. Slipeskiven kan ogsakommen til a bredke.

Rekyl er folgen av feil ell er ukyndig bruk av maskinen. Dette kan forbhindres gjennom egnede foranstaltninger sik det er beskrevet nedenfor.

a) Hold maskinen godt fast og still kroppen og armene i en posisjon som gjør at du kan ta opp rekylkreftene. Bruk alltid stottehändtak hvis dette finnes. Da har du best kontroll over rekylkrefter og reaksjonsmoment ved høyt turtall. Ved a følge egnede sikkerhetstiltak kan brukeren ha kontroll over rekyl- og reaksjonskreftene.
b) Ikke plasser hendene i nærhen av innsatsverktøy som roterer. Innsatsverktyet kan bevege seg over händen ved rekyl.
c) Unngå a plassere kroppen i det området der maskinen vil bevege seg ved rekyl. Rekyl driver

maskinen i motsatt retning av slipskivens dreieretning pa blokkeringsstedet

d) Arbeid særlig forsiktig på områder med hjørner, skarpe kanter osv. Unngå at innsatsverktøyet blir kastet tilbake fra emnet eller setter seg fast.Det roterende innsatsverktøyet har en tendens til a sette seg fast i hjørner, på skarpe kanter og;när det kastes tilbake. Det fører til tap av kontroll eller rekyl.
e) Ikke bruk sagblad med kjede aller tenner. Slikt innsatsverktoy forer ofte til rekyl uller tap av kontrollen over maskinen.

4.3 Særlig sikkerhetsinformatjon som gjelder for sliping og kapping:

a) Bruk bare splicelegemer som er tillatt for din maskin,amt vervedeksel som er laget for splicelegemene du bruker.Slipelegemer som ikke er laget for elektriske maskiner,kan ikke skjermes i tilstrekkelig grad, og er derfor jakke trygge i bruk.
b) Krumme slipskiver违法犯罪 at landslide befinner. En feil plassert slipskive, som gär over kanten på vernedekselet, kan/DD skjermest tilstrekkelig.
c) Vernedekselet mä vare sikkert festet på maskinen. Det mä vare innstilt slik at det oppnäs hóyest mulig grad av sikkerhet, altsa at minst mulig av splicelegemet vises apent mot brukeren. Vernedekselet beskytter brukeren mot lõse deler og tilfeldig kontakt med splicelegemet, som gnister som kan anteenne klærne.
d) Slopelegemene skal bare brukes i henhold til anbefalingene. f.eks.: Slip aldri med sideflaten pa en kappeskive. Kappeskiver er laget for a fjerne materiale med kanten av skiven. Krefter som virker fra sidera slike slepelegemer, kan odelegge dem.
e) Bruk alltid spennflenser med riktig storrelse og form til slipeskivene du benytter. En egnet flens stotter slipskiven og reduserer faren for at slipskiven skal brekke. Det kan vare forskjell pa flenser for kappeskiver og flenser for andre slipskiver.
f) Ikke bruk slitte slipskiver som er laget for storre elektroverktoy. Slipeskiver for storre elektroverktoy er/DDke laget for de hovehastighetene som minre elektroverktoy har.Derfor kan de brekke.

4.4 Annen særlig sikkerhetsinformasjon i forbindelse med kapping:

a) Unngå at kappeskiven blir blokkert. Bruk\ ikke for mye makt. Ikke lag for dype kutt.
Overbelastning av kappeskiven gjør at den har\ lettere for a sette seg fast eller blokkeres. Dermen\ økes faren for rekyl eller brudd på slipslegemet.
b) Hold avstand fra omraret foran og bak den roterende kappeskiven. Hvis du beveger kappeskiven fra deg pa emnet, kan maskinen med den roterende skiven bl kastet rett pa deg dersom det oppstar rekyl.

c) Sla av apparatet dersom kappeskiven setter seg fast eller när du tar en pause i arbeidet. Hold apparatet rolig helt til skiven er stanset helt. Prov aldri Å trekke kappeskiven ut av snittet mens den fremdeles roterer. Da kan det oppsta rekyl. Finn ut av ørsaken til fastklemmingen. Fjern feilørsaken.
d) Ikke slå på maskinen igjen mens den sitter i arbeisstykket. Vent til kappeskiven har nadd full hastighet fdr dus forsiktig fortsetter med snittet. Ellers kan skiven sette seg fast i overflaten, sprette ut av emnet eller det kan oppstå rekyl.
e) Fest plater aller storre emner, sik at risikoen for rekyl som skyldes at kappeskiven setter seg fast, reduseres. Store emner kan boye seg pa grunn av sin egen vekt. Emnet ma stottes pa begge sider av skiven. Det ma bade stottes i nærheten av kappesnittet og pa kanten.
f) Vær saerlig forsiktig nár du lager "Iommesnitt" i vegg eller andre steder uten innsyn. Kappeskiven kan gi rekyl hvis den skjaerer i gass- ullvannrør, elektriske ledninger erler andre gjenstander.

4.5 Særlig sikkerhetsinformasjon i forbindelse med sandpapirliping:

a) Ikke bruk for store slimepapir. Følg produsentens anvisninger om størrelsen på slimepapirene. Slipepapir som går ut over slipetallerkenen, kan före til skader og til blokkering, brudd på slimepapirene og rekyl.

4.6 Gjelder kun WEV 17-125 Quick Inox, WEV 17-125 Quick Inox RT: Spesielle sikkerhetsanvisninger for polering:

Pass på at ingen deler, spesielt festesnorer, er违法犯罪. Rull opp eller forkort festesnoren. En los festesnor som blir dreid rundt, kan ta tak i brukerens fingre uller sette seg fast i emnet.

4.7 Særlig sikkerhetsinformasjon i forbindelse med arbeit med ståbørster:

a) Vær oppmerksom på at stolbørsten mister traddeler under vanlig bruk. Ikke overbelast børsten ved Å trykke for hardt. Traddeler som slynges ut, trengerlett gjennom hud og/eller tynne klær.
b) Dersom det anbefales verneteksel, ma du sorge for at det ikke blirkontakt mellom vernetekselet og stalborsten.. Tallerken- og koppborster kan få større diameter dersom du trykker for hardt, og pa grunn av sentrifugalkreftene.

Folg angivelsene fra produsenten av verktoy og tilbehør! Beskytt skivene mot fett og stot!

Slipeskiver mä oppbevares og handteres i nøye overensstemmelse med produsentens anvisninger.

Bruk aldri kappeskiver til grovsliping. Kappeskivene skal ikke utsettes for trykk fra sidern.

Emnet må ligge godt mot underlaget og sikres mot at det sklr, for eksempel ved hjelp av en tvinge. Store emner må støtes tilstrekkelig opp.

Dersom det brukes innsatsverktøy med gjengeinnsats, skal enden på spindelen ikke komme i kontakt med enden på hullet i spliceverktøyet. Sjekk at gjengene på innsatsverktøyet er lange nok til spindelens lenghte. Gjengene i innsatsverktøyetegative passetigjengene på spindelen. Spindellengde og spindelgjenger, se side 4 og kapittelet Tekniske spesifikasjoner.14.

Vi anbefaler bruk av stasjonaert avsug. Sett alltid inn en jordfeilbryter (RCD) med maks. utloserstrom pa 30mA . Dersom jordfeilbryteren kobler ut vinkelsliperen, trenger den kontroll og rengjoring. Se kapittel 9. Rengjoring.

Skadde, urunde aller vibrerende verktoy mA ikke brukes.

Unngå Å skade gass- eller vannrør, elektriske ledninger og bærende vegger (stabilitet).

Trekk stopselet ut av stikkontakten fdr du foretar innstilling, verktoybytte ell er vedlikehold av noe slag.

Metabo S-automatic sikkerhetskobling. Slå av apparatet øyeblinkelig hvis sikkerhetskoblingen slar inn.

Skift ut stottehandtak som har skader eller sprekker. Ikke bruk maskiner med defekt stottehandtak.

Beskyttesesdeksler med skader eller sprekker måskiftes ut. Ikke bruk maskiner med defektvernedeksel.

Fest smæ emner. Spenn dem for eksempel fast i en skrustikke.

Redusert stovbelastning:

ADVARSEL - Enkelte typer stov, som oppstår ved sliping med sandpapir, saging, sliping, boring og andre arbeider, inneholder kjemikalier som kan fremkalle kreft, födselsskader erler andre reproduksjonsskader. Eksempler på slike kjemikalier er:

• bly fra blyholdig maling,
  -mineralstov fra murstein, sement og andermurermaterialer og
• arsen og krom fra kjemisk behandlet treverk.
  Hvor stor risikoen fra disse stoffene er for deg,
  avhenger av hvor ofte du utforer dette typen
  arbeider. For a redusere belastningen fra slike
  kjemikalier: arbeid i lokaler med god utlufting og
  bruk alltid godkjent verneutstyr, som f.eks.
  andemasker med spesialfilter for mikroskopiske
  partikler.

Dette gjelder ochs for stov fra andre typer materialer, som f.eks. enkelte typer treverk (som eik ell er bok),metaller og asbest.Andre kjente sykdommer er f.eks.allergiske reaksjoner.La ikke stov trange inn i kroppen.

NORSKno

Folg de rutinene og nasjonale forskriftene som gjelder for omgang med materialer, personale, bruksomrade og -sted.

Samle lose partikler der de oppstår; unngånedfelling i omgivelsene.

Bruk egnet tilbehør til spesielle arbeidsoppgaver Da hindrer du at partiklene havner i omgivelsene.

Bruketegnetavsug.

Minimer stovbelastningen ved a:

• unngå Å rette partikkelstrømmen / utblåsingsluften fra maskinen mot deg selv eller andre, eller mot nedfelt støv.
• bruke et avsug og/eller en luftrenser,
• holde arbeidsplassen ren og godt utluftet. Feiing og blasing virvler opp stovet.
• Beskyttesesklaer skal stovsuges aller vaskes. Ikke blas dem ut, bank aller borst dem.

5. Oversikt

Se side 2.

1 Quick-spennmutter
2 Støttefliens
3 Spindel
4 Spinde l stopp
5 Skyvebryter til à slà maskinen av og pá *
6 Handtak
7 Elektronisk signalindikator
8 Hastighetsjustering
9 Bryterknapp*

10 Startspierre

11 Ekstrahandtak / stottehandtak med vibrasjonsdemping*
12 Beskyttelsesdeksel
13 Spennmutter
14 Tapphullsnokkel
15 Hendel til feste av beskyttelsesdeksel

• modellavhengig / ikke inkludert

6. Før bruk

Kontroller fbr suk at nettspenningen og nettfrekvensen pa typeskitet stemmer

ens med strømnettets spesifikasjoner.

Sett alltid inn en jordfeilbryter (RCD) med maks. utloserström pa 30 mA.

6.1 Montering av ekstra stottehandtak

Arbeid kun med montert stottehandtak! (11)

Skru stottehandtaket godt fast pa venstre ellr

Av sikkerhetsmessige arsaker ma du bare benytte dekselet som er beregnet pa det

aktuelle slepelegemet. Se ogsa kapittel Tilbehør.11.

Beskyttelsesdeksen til sliping

Ment til arbeid med slipskiver, lamellslipetallerkener og diamant-kappeskiver.

Se bilde C pà side 3.

• Trykk på hendelen og hold deninne. (15) Sett dekselet i posisjonen som vist. (12)
• Slipp hendelen og vri på dekselet til hendelen smekker på plass.
• Trykk inn hendelen og vri på dekselet sik at det skjermede området er vendt motBrukeren.
• Sjekk at dekselet sitter godt Hendelen ma vare smekket pa plass, og det ma ikke mulig a vri pa beskyttelsesdekselet.

Bruk bare verktoy som er minst 3,4 mm lavere enn beskyttesesdekselet.

(Demonteres i motsattrekkefolge.)

7.2 Påsetting av slipeskiven

Se bilde A pa side 2.

• Sett stotteflensen på spindelen. (2) Den er satt på riktig;nar den ikke kan dreies på spindelen. Kun W 9-100:Bruk taphullsnokkelen til á skru stotteflensen på spindelen slick at den lille skulderen (med diameter 16 mm) peker oppover.
• Sett slipeskiven pa stotteflanders. (2) Slipeskiven ma ligge jevnt pa stotteflanders.

7.3 Festing/losning av Quick-spennmutter (modellavhengig)

Festing av Quick-spennmutter: (1)

Quick-spennmutteren (1) skal bare brukes pa maskiner med „Metabo Quick-System". Disse kinene har en rød spindelstopp-knapp (4) M-Quick"-logo

Hvis verktoyet er tykkere enn 7,1 mm i festepunktet, skal Quick-spennmuteren ikke es! Da bruker du spennmuteren (13) med hullsnokkel (14).

• Lås spindelen (se kapittel 7.1).
• Sett Quick-spennmutteren på spindelen slick at de to knastene gär inn i de to sporene på spindelen. (1) (3) Se bildet på side 2.
• Stram Quick-spennmutteren ved á dreie for帽子, med klokken.
• Stram Quick-spennmutteren ved Å dreie slipeskiven kraftig med klokken.

Lösne Quick-spennmutteren (1):

Quick-spennmutteren mä vare moniert for at spindelen skal kinne bremses med spindelstopp-knappen! (1) (4)

• Maskinen fortsetter Å gå etter at den er slätt av.
• Trykk inn M-Quick spindelstopp-knappen rett før slipseskiven stär stille. (4) Quick-spennmutteren (1)losner seg automatisk en halv omdreining og kan skrus helt av uten ekstra kraft eller bruk av verktøy.

7.4 Festing/losninq av spennmutter (modellavhengig)

Festing av spennmutter (13)

De to sidene pa spennmutteren er forskjellige. Skru spennmutteren pa spindelen som folger:

Se bilde B pà side 2.

-X) Tynne slipeskiver:

(13)Skulderen på spennmutteren peker oppover, sik at den tynne slipskiven kan spennes sikkert fast.

Skulderen på spennmutteren peker nedover, dvs. at den jovne flaten peker oppover.

• Lås spindelen. Stram spennmutteren med tapphullsnokkelen; vri med klokken. (13) (14)

F or alltid maskinen med begge hender.
Slá maskinen på før du plasserer verktøyet på arbeidsstykket.
Unngå utilsiktet oppstart av maskinen: Slå alltid av maskinen nrst stopselet blir trukket ut av kontakten eller ved strømbrudd.
Under vedvarende drift fortsetter maskinen a gå selv om den blir revet ut av hendene dine. Hold derfor alltid maskinen med begge hender i de to handtakene. Stå med god balanse og arbeid konsentrt.

Unngà at maskinen virvler opp aller suger inn stóv og spon. Etter at maskinen er slätt av, ma du Först legge den fra deg nár motoren er stanset.

Maskiner med skyvebryter

Start: Skyy skyvebryteren forover. (5) Vipp den nedover til den smekker på plass dersom du onsker kontinuierlig innkobling.

Slå av: (5) Trykk på bakerste del av skyvebryteren og slipp opp.

Maskiner med vippebryter (med dødmannsfunksjon)

Start: Startsperren (10) skyves i pilens retning og bryteren (8) trykkes.

Slá av: Slipp bryterknappen. (8)

Maskiner med betegnelse W ...RT: Momentan innkobling (med ddodmannsfunksjon)

Koble inn: Bryterknappen (9) skyves forover; deretter trykkes bryterknappen (9) oppover.
Koble ut: Slipp bryterknappen (9).

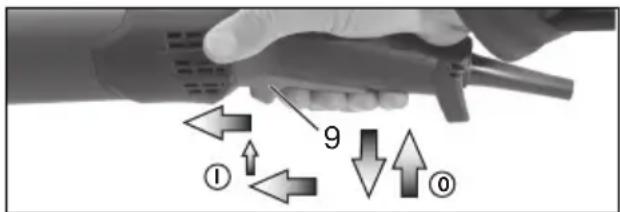

Maskiner med betegnelse W...RT: Permanent innkobling (modellavhengig)

Koble inn: Sett maskinen på slick det beskrives ovenfor. Så skyves bryterknappen (9) forever en gang til og slippes i fremre posisjon for Å lase bryterknappen (9) (permanent innkobling).

Koble ut: Trykk bryterknappen (9) oppover og slipp.

8.3 Arbeidsanvisninger

Sliping og sandpapirlsiping:

Legg moderat press på maskinen og beveg den frem og tilbake over flaten, sik at overflaten på emnet ikke blir for varm.

Grovsliping For à oppná et godt résultats bör du arbeide med en vinkel på 30^ - 40^ .

NORSKno

Kapping:

Ved kapping ma du alltid arbeide mot dreieretningen (se tegning). Ellers er det risiko for maskinen kan hoppe ukontrollert ut av snittet. Arbeid med moderat fremfuringshastighet som

passer til materialet som skal bearbeides. Ikke tipp til sider, ikke trykk, ikke pendle.

Arbeid med stalbørster.

Legg moderat press på maskinen.

8.4 Drei girkassen

Se bilde D pà side 3.

• Trekk ut stopselet.
• Skru ut festeskruen (a) pa hendelen (15). Fjern skruen og hendelen (inkl. platen).
• Skru ut de 4 skruene på girkassen. OBS! Ikke trekk av girkassen!
• Drei girkassen til onsket stilling, uten a ta det av.
• Skru de 4 skruene inn i de passende hullene igjen! Tiltrekkingsmoment = 3,0 Nm +/- 0,3 Nm
• Skyv fjærene som holder på hendelen til side og sett hendelen (15) (med platen) på plass igjen; skru fast med festeskruen (a). Tiltrekkingsmoment = 5,0Nm + / - 0,5Nm Kontroller at hendlene fungerer; den skal ha fjærspenning.

9. Rengjøring

Derfor skal maskinen regelmessig støvsuges aller blæses godt ut med torr luft gjennom alle luftapningene, foran og bak. Før dette gjores skal strømmen kuttes til maskinene. Bruk vernebrille og støvmaske.

Maskiner med VTC- og TC-elektronikk:

Elektronikk-signalet (7) lyser og hastigheten avtar (ikke W...RT). Maskinen belastes for mye! La maskinen gå på tomgang til signallyset slukker.

Maskinen gär ikke. Elektronikk-signalvisning (7) (avhengig av utstyr) blinker.

Startsperren har slatt inn. Hvis stopselet settes inn mens maskinen er pa, eller hvis strormforsyninger gjenopprettes etter et strombrudd, starter ikke maskinen. Slå maskinen av og deretter på igjen.

11. Tilbehør

Bruk kun tilbehör som oppfyller kravene og spesifikasjonene som er nevnt i/DDne braupsanvisingen.

A Beskyttelsesdeksel-klips /

Beskyttelsesdeksel for kapping

For arbeid med kappeskiver, diamantkappeskiver.
När festeklipsen til beskyttesesdekselet er montert, beskytter dekselet mot lose kapp.

B Avsugsdeksel for kapping

For sliping av belong, sement, tre og plastmaterialer med diamant-koppskive eller fiberskiver med passende slipseskiver. Med stusser for a sue opp stein-, tre- og plaststovet med et egnet avsug. Skal不同程度 brukes til a sue opp gnister eller ved sliping av metall.

D Stovfilter

Det finmaskede filteret hinderer at det trenger grove partikler inn i motorkassen. Ta regelmessig av og renses.

E Händbeskyttelese

Ment til arbeid med stottetallerken, slipetallerken, stalborster og flise-diamantborkroner

Gjør det mulig ø stille inn forskjellige stillinger pa handtaket.

G Bøyle-ekstrahändtak

Du kan laste ned resvedelslister fra www.metabo.com.

13. Miljøvern

Slapestøvet som oppstår kan inneholde skadelige stoffer: Sørg for at de deponeres på korrekt mæte.

Folg nasjonale forskritter for miljøvennlig deponering og resirkulering av gamle maskiner, emballasjer og tilbehør.

elektronisk utstyr og nasjonal rett, ma kassert elek- troverktoy innsamples atskilt og brings til miljo- vennlig gjenvinning.

14. Tekniske data

Forklaringer til opplysningene på side 4. Med forbehold om endringer i hensikt av tekisk forbedring.

= maks.diameterpaverktoy

ftmax,1 = maks.tykkelse pa verktoy i festepunktet ved bruk av spennmutter (13)

t_,2 = maks. tykkelse på verktøy i festepunktet ved bruk av Quickspennmutter (1)

t_,3 = Skrubbeskive kappeskive maks. tillatt tykkelse på verktøyet

M = Spindelgjenge

I = Lengde på slipespindelen

n^ = Hastighet (topphastighet)

n_V^* = Tomgangsturtall (kan stilles inn)

P1 = Nominelt effektopptak

P2 = Utgangeffekt

m = V e k t Måleverdier iht. EN 60745.

Maskin med beskyttelsesklasse II

Vekselstrøm

• Maskiner med betegnelsen WE : Energirike, høyfrekvente forstyrelser kan fore til hastighetsvariasjoner. Dette opphører imidertid så snart interferensen forsvinner.

Angitte tekniske data kan variere (i henhold til de til enhver tid gjeldende normer)

A Utslippsverdier

Disse verdiene gjør det mulig Å ansla emisjonen til elektroverktøyet og ÅSAMmenlikne ulike elektroverktøy. Avhengig av bruksbetingelsene, tilstanden til maskinen og verktøyet, kan den faktiske belastningen varehøyere eller lavere. Ta hensyn til arbeidspauser og perioder med minre belastning i vurderingen. Fastsett sikkerhetstiltak for brukeren på grunn av tilpassede vurdereginsverdier, f.eks. organisatoriske tiltak.

Totalverdi for vibrasjon (vektorsum i tre retninger)

a_h,SG = Vibrasjonsemisjonsve

(Sliping av flates)

a_h,DS = Vibrasjonsemisjonsverdi (sliping med slipeskive)

a_h,P = Vibrasjonsemisjonsverdi (polering)

K_h,SG / DS / P = U sikkerhet (vibrasjon)

• Bly fra blyholdig maling,
  -mineralsk stov fra mursten, cement og andrematerialer til murværk,og
• arsen og krom fra kemisk behandlet trae.

Tohulsmøtrikkens 2 sider er forskellige. Skru tohulsmøtrikken på spindlen som beskrevet nedenfor:

Se side 2, illustration B.

-X) Ved tynde nibeskiver:

Slibning og sandpapirslibning:

A Clips til skarebeskyttelsesskaerm/ beskyttelsesskaerm til skaring

D Stovbeskyttelsesfilter
