NÁVOD K OBSLUZE BSS 18 120 Güde

Překlad originálního návodu k provozu Akumulátorový rázový utahovák

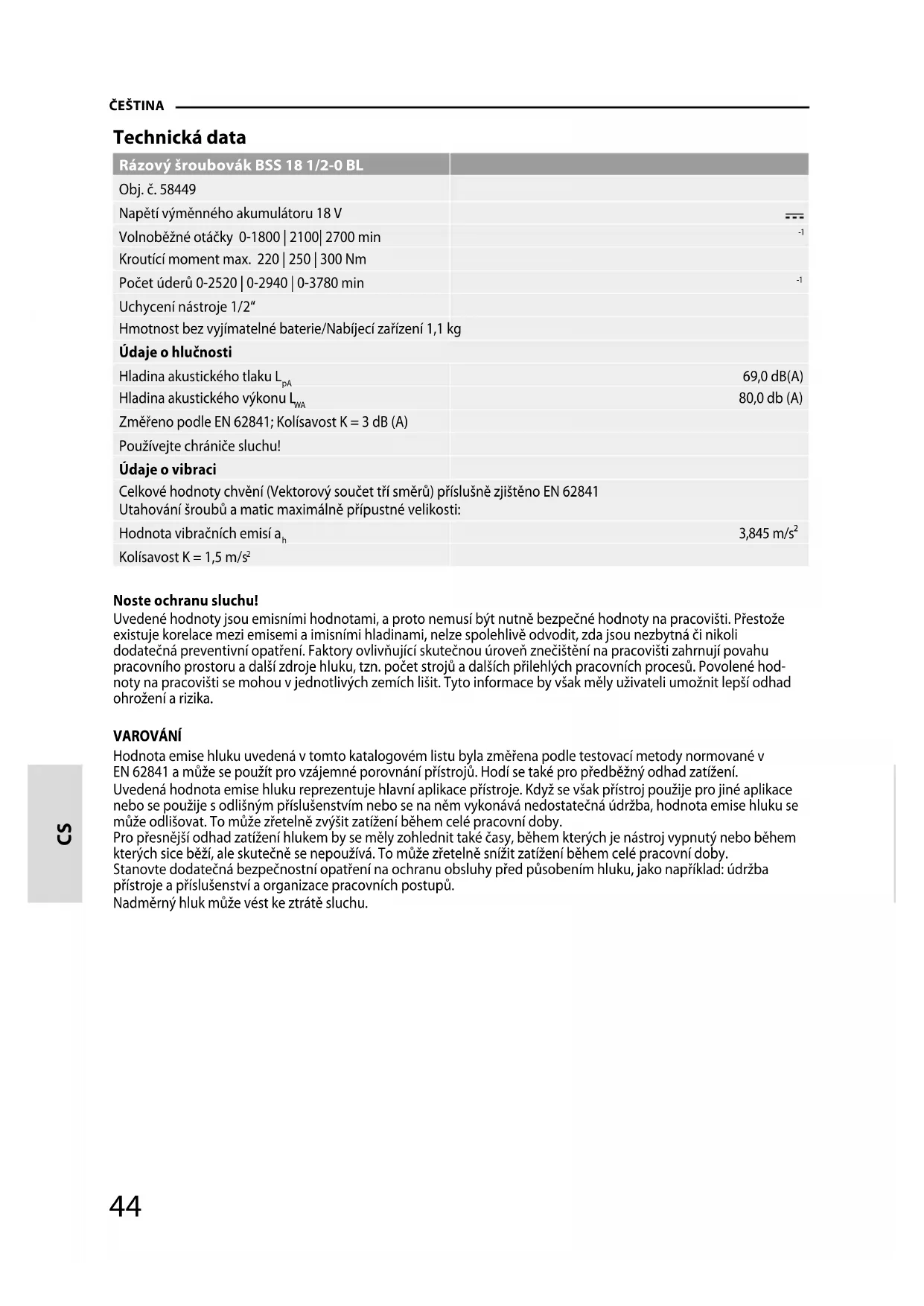

Technická data Rázový šroubovák BSS 18 1/2-0 BL Obj. č. 58449 Napětí výměnného akumulátoru 18 V Volnoběžné otáčky 0-1800 | 2100| 2700 min

Kroutící moment max. 220 | 250 | 300 Nm Počet úderů 0-2520 | 0-2940 | 0-3780 min

Uchycení nástroje 1/2“ Hmotnost bez vyjímatelné baterie/Nabíjecí zařízení 1,1 kg Údaje o hlučnosti Hladina akustického tlaku L

80,0 db (A) Změřeno podle EN 62841; Kolísavost K = 3 dB (A) Používejte chrániče sluchu! Údaje o vibraci Celkové hodnoty chvění (Vektorový součet tří směrů) příslušně zjištěno EN 62841 Utahování šroubů a matic maximálně přípustné velikosti: Hodnota vibračních emisí a

Noste ochranu sluchu! Uvedené hodnoty jsou emisními hodnotami, a proto nemusí být nutně bezpečné hodnoty na pracovišti. Přestože existuje korelace mezi emisemi a imisními hladinami, nelze spolehlivě odvodit, zda jsou nezbytná či nikoli dodatečná preventivní opatření. Faktory ovlivňující skutečnou úroveň znečištění na pracovišti zahrnují povahu pracovního prostoru a další zdroje hluku, tzn. počet strojů a dalších přilehlých pracovních procesů. Povolené hod- noty na pracovišti se mohou v jednotlivých zemích lišit. Tyto informace by však měly uživateli umožnit lepší odhad ohrožení a rizika. VAROVÁNÍ Hodnota emise hluku uvedená v tomto katalogovém listu byla změřena podle testovací metody normované v EN 62841 a může se použít pro vzájemné porovnání přístrojů. Hodí se také pro předběžný odhad zatížení. Uvedená hodnota emise hluku reprezentuje hlavní aplikace přístroje. Když se však přístroj použije pro jiné aplikace nebo se použije s odlišným příslušenstvím nebo se na něm vykonává nedostatečná údržba, hodnota emise hluku se může odlišovat. To může zřetelně zvýšit zatížení během celé pracovní doby. Pro přesnější odhad zatížení hlukem by se měly zohlednit také časy, během kterých je nástroj vypnutý nebo během kterých sice běží, ale skutečně se nepoužívá. To může zřetelně snížit zatížení během celé pracovní doby. Stanovte dodatečná bezpečnostní opatření na ochranu obsluhy před působením hluku, jako například: údržba přístroje a příslušenství a organizace pracovních postupů. Nadměrný hluk může vést ke ztrátě sluchu. CS44 45

ČEŠTINA Symboly Noste ochranné brýle Aby se snížilo nebezpečí úrazu, musí si uživatel přečíst návod k použití Noste ochranné brýle!! Používejte chrániče sluchu ! Před spuštěním jakýchkoliv úprav, čištění a údržby na zařízení vyberte akumulátorový článek. Elektrický přístroj s třídou ochrany III. CE symbol Vadné a ebo likvidované elektrické či elek- tronické přístroje musí být odevzdány do příslušných sběren.

Volnoběžné otáčky Stejnosměrný proud Akumulátory Chraňte akumulátor před horkem a ohněm. Chraňte akumulátor před vodou a vlhkostí. MAX 40°C Chraňte akumulátor před teplotami nad 40°C. Li-Ion Nevyhazujte baterie do domovních odpadků. Dejte baterie do sběrny starých baterií, kde bu- dou recyklovány šetrně k životnímu prostředí..

Čerpadlo použijte teprve po pozorném přečtení a porozumění návodu k obsluze Seznamte se s ovládacími prvky a správným použitím přístroje. Dodržujte všechny v návodu uvedené bezpečnostní pokyny. Chovejte se zodpovědně vůči třetím osobám. Chovejte se zodpovědně vůči jiným osobám.. Obsluha je odpovědná za nehody či nebezpečí vůči třetím osobám. Na přístroji smí pracovat jen osoby, jež dosáhly 16 let. Výjimku představuje využití mladistvých, pokud se toto děje během profesního vzdělávání za účelem dosažení dovednosti pod dohledem školitele Pokud máte o zapojení a obsluze přístroje pochybnosti, obraťte se na zákaznický servis. Použití v souladu s určením Nárazový utahovák je univerzálně použitelný k utaho- vání a uvolňování šroubů a matic. Pro kontrolu neustále kontrolujte utahovací moment momentovým klíčem. Toto zařízení lze používat jen pro uvedený účel. Při nedodržení ustanovení z obecně platných předpisů a ustanovení z tohoto návodu nelze výrobce činit odpovědným za škody. Chování v případě nouze Zaveďte úrazu odpovídající potřebnou první pomoc a vyzvěteco možná nejrychleji kvalikovanou lékařskou pomoc.Chraňte zraněného před dalšími úrazy a uklidněte jej. Pokud požadujete pomoc,uveďte tyto údaje:

4. Druh zranění46 47

ČEŠTINA Všeobecná bezpečnostní upozornění pro elektrické nářadí

VAROVÁNÍ Přečtěte si všechny bezpečnostní pokyny, instrukce, popisy a údaje, které obdržíte s přístrojem. Zanedbání při dodržování výstražných upozornění a pokynů uvedených v následujícím textu může mít za následek zásah elektrickým proudem, způsobit požár a/nebo těžké poranění. Všechna varovná upozornění a pokyny do budoucna uschovejte. Ve varovných upozorněních použitý pojem „elektronářadí“ se vztahuje na elektronářadí provozované na el. síti (se síťovým kabelem) a na elektronářadí provozované na akumulátoru (bez síťového kabelu).

1) Bezpečnost pracovního místa

a) Udržujte Vaše pracovní místo čisté a dobře osvětlené.Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům. b) S elektronářadím nepracujte v prostředí ohroženém explozí, kde se nacházejí hořlavé ka- paliny, plyny nebo prach. Elektronářadí vytváří jiskry, které mohou prach nebo páry zapálit. c) Děti a jiné osoby udržujte při použití elektronářadí daleko od Vašeho pracovního místa. V případě nepozornosti můžete ztratit kontrolu nad nářadím.

2) Elektrická bezpečnost

a) Chraňte stroj před deštěm a vlhkem. Vniknutí vody do elektronářadí zvyšuje nebezpečí úderu elektrickým proudem. Bezpečnost osob a) Buďte pozorní, dávejte pozor na to, co děláte a přistupujte k práci s elektronářadím rozumně. Nepoužívejte žádné elektronářadí pokud jste un- aveni nebo pod vlivem drog, alkoholu nebo léků. Moment nepozornosti při použití elektronářadí může vést k vážným poraněním. b) Noste osobní ochranné pomůcky a vždy ochranné brýle. Nošení osobních ochranných pomůcek jako jsou respirátor, neklouzavá bezpečnostní obuv, ochranná helma nebo chrániče uší, v závislosti na typu a použití elektrického přístroje, snižuje riziko úrazů. c) Zabraňte náhodnému uvedení do provozu. Ujistěte se, že je elektrický přístroj vypnut dříve, než jej připojíte ke zdroji napájení a/nebo baterii, zvednete nebo ponesete. Máte li při nošení elektronářadí prst na spínači nebo pokud stroj připojíte ke zdroji proudu zapnutý, pak to může vést k úrazům. d) Než elektronářadí zapnete, odstraňte seřizovací nástroje nebo šroubováky. Klíč na matice nebo klíč připojený k otáčivému dílu elektrického nářadí může vést k poranění osob. e) Vyvarujte se abnormálního držení těla. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektronářadí v neočekávaných situacích lépe kontrolovat. f) Noste vhodný oděv. Nenoste volné oděvy ani šperky. Vyvarujte se toho, aby se vlasy a oděv do- staly do blízkosti rotujících dílů. Volný oděv, dlouhé vlasy nebo šperky mohou být zachyceny rotujícími díly. g) Lze li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity.Použití odsávání prachu může snížit ohrožení prachem.

3) Svědomité zacházení a používání elektronářadí

a) Elektrické nářadí nepřetěžujte. Používejte správné elektrické nářadí pro Váš druh práce. S vhodným elektronářadím budete pracovat v udané oblasti výkonu lépe a bezpečněji. b) Nepoužívejte žádné elektronářadí, jehož spínač je vadný. Elektronářadí, které nelze zapnout či vypnout je nebezpečné a musí se opravit. c) Než začnete dělat jakékoliv úpravy, výměnu příslušenství nebo dříve, než odložíte elektrické nářadí, odpojte zástrčku od zdroje energie a / nebo odstraňte akumulátor, pokud ho lze odpojit. Toto preventivní opatření zabraňuje neúmyslnému spuštění ručního elektrického nářadí. d) Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechte elektrické nářadí používat osobám, které s ním nejsou seznámeny nebo nečetly tyto pokyny. Elektronářadí je nebezpečné, je li používáno nezkušenými osobami. e) Elektrické nářadí a díly příslušenství ošetřujte. Kontrolujte, jestli pohyblivé součástky bezchybně fungují nebo jestli neblokují, jestli nejsou zlomené a kontrolujte jakýkoli jiný stav, který by mohl negativně ovlivňovat fungování elektrického nářadí. Před použitím elektrického nářadí dejte poškozené součástky opravit. Mnoho úrazů bylo způsobeno nedostatečnou údržbou elektrického nářadí. f) Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně vzpřičují a dají se lehčeji vést. g) Používejte elektrické nářadí, vkládací nástroje, vkládací nástroje atd. podle těchto pokynů. Vezměte v úvahu pracovní podmínky a práci, která má být provedena. Použití elektronářadí pro jiné než určující použití může vést k nebezpečným situacím. h) Rukojeti a uchopovací plochy udržujte suché, čisté a bez oleje a mastnoty. Kluzké rukojeti a uchopovací plochy zabraňují bezpečné manipulaci a kontrole nářadí při výskytu neočekávaných situací.

4) Svědomité zacházení a používání akumulátorové-

ho nářadí a) Akumulátory nabíjejte pouze v nabíječce, která je doporučena výrobcem. Nabíječka vhodná pro určitý typ akumulátoru může vyvolat nebezpečí požáru, pokud se používá s jiným akumulátorem. b) Do elektronářadí používejte pouze k tomu určené akumulátory. Použití jiných akumulátorů může vést k poraněním a požárům. c) Nepoužívaný akumulátor uchovávejte mimo kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek opáleniny nebo požár. d) Při špatném použití může z akumulátoru vytéci kapalina. Zabraňte kontaktu s ní. Při náhodném kontaktu opláchněte místo vodou. Pokud kapalina vnikne do očí, navštivte navíc i lékaře.Vytékající akumulátorová kapalina může způsobit podráždění pokožky nebo popáleniny.

Akumulátory a) Nepoužívejte akumulátor nebo nářadí, které jsou poškozené nebo modikované. Poškozené nebo modikované akumulátory mohou vést k nepředvídatelným reakcím, které mohou způsobit požár, výbuch nebo riziko poranění. b) Akumulátor ani nářadí nevystavujte ohni ani vysokým teplotám. Při vystavení ohni nebo teplotám vyšším než 130 °C může dojít k výbuchu. c) Dodržujte všechny pokyny pro nabíjení a nenabíje- jte akumulátor ani nářadí mimo teplotní rozsah uvedený v tomto návodu. Nesprávné nabíjení nebo nabíjení mimo uvedený teplotní rozsah může poškodit akumulátor a zvýšit riziko požáru. 6)Servis a) Nechte Vaše elektronářadí opravit pouze kvaliko- vaným odborným personálem a pouze s originálními náhradními díly.Tím bude zajištěno, že bezpečnost stroje zůstane zachována. Bezpečnostní pokyny pro práci se šroubovákem Přístroj držte za izolované plochy, pokud provádíte práce, při kterých může šroub zasáhnout skrytá elektrická vedení.Kontakt šroubu s vedením pod napětím může přivést napětí na kovové části přístroje a způsobit elektrický ráz. Bezpečnostní pokyny pro práci s vrtačkou Při vrtání s příklepem používejte prostředky k ochraně sluchu. Nadměrný hluk může vést ke ztrátě sluchu. Používejte doplňková madla dodávana s přístrojem. Nedostatečným držením by mohlo dojít ke zranění. Přístroj držte za izolované plochy, pokud provádíte práce, při kterých může šroub zasáhnout skrytá elekt- rická vedení.Kontakt řezného nástroje s vedením pod napětím může vést k přenosu napětí na kovové části přístroje a k úrazu elektrickým proudem. Další bezpečnostní a pracovní pokyny Použijte ochranné vybavení. Při práci s elekt- rickým nářadím používejte vždy ochranné brýle. Doporučujeme rovněž použití součástí ochranného oděvu a ochranné obuvi, jako protiprašné masky, ochranných rukavic, pevné a neklouzající obuvi a ochrany sluchu. Prach vznikající při práci bývá zdraví škodlivý, a proto by se neměly vdechovat. Používejte odsávání prachu a navíc se chraňte vhodnou ochrannou maskou. Usazený prach dobře odstraňte, např. odsátím Nesmějí se opracovávat materiály, které mohou způsobit ohrožení zdraví (např. azbest) Při vrtání do zdi, stropu nebo podlahy dávat pozor na elektrické kabely, plynová a vodovodní potrubí. Obrobek zabezpečte upínacím zařízením. Nezabezpečené obrobky mohou způsobit těžká poranění a poškození. Při zablokování použitého nástroje okamžitě prosím vypněte zařízení! Nezapínejte znovu zařízení, dokud je nástroj zablokovaný; mohlo dojít ke zpětnému nárazu s vysokým reakčním momentem. Zjistěte a odstraňte příčinu zablokování použitého nástroje, přitom dbejte na bezpečnostní pokyny. Možnými příčinami mohou být: vzpříčení v opracovávaném obrobku přelomení opracovávaného materiálu přetížení elektrického přístroje Nezasahujte do běžícího stroje.Pokud stroj běží, nesmí být odstraňovány třísky nebo odštěpky. VAROVÁNI! Nebezpečí popálení. Nasazený nástroj se může během používání rozpálit.

• při odkládání přístroje Přístroj se nesmí používat, pokud je poškozený nebo jsou vadná bezpečnostní zařízení. Opotřebené a poškozené díly vyměňte. Přístroj nepoužívejte, jste-li unavení, nemocní, pod vlivem drog, alkoholu nebo léků. Vzhledem k nebezpečí zkratu se nesmí dostat do odvětrávací mezery kovy. Elektronika Při přetížení se otáčky zredukují až do zastavení. Věnujte prosím pozornost tomu, že se vrtačka při snížení zatížení na normální hodnotu opět zapne a najede na původní počet pracovních otáček. Akumulátory Nebezpečí požáru! Nebezpečí exploze! Nikdy nepoužívejte poškozené, vadné nebo zdefor- mované akumulátory. Akumulátor nikdy neotevírejte, nepoškozujte a nenechte spadnout na zem.

• Nikdy nenabíjejte akumulátor vprostředí skyselina- mi a lehce vznětlivými materiály.

• Chraňte akumulátor před horkem a ohněm.

• Akumulátor používejte jen při teplotě prostředí mezi 10°C až +40°C.

• Nikdy ho neodkládejte na topná tělesa, a nevysta- vujte ho delší dobu silnému slunečnímu záření.

• Po silném zatížení ho nejprve nechte vychladnout. Zkrat mezi kontakty akumulátoru může mít za následek opáleniny nebo požár.

• Zkrat – nepřemosťujte kontakty akumulátoru kovovými částmi.

• Nepoužívaný akumulátor uchovávejte mimo kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů.

• Při likvidaci, dopravě nebo skladování se musí akumulátor zabalit (plastový sáček, krabice), nebo se musí přelepit kontakty. ČEŠTINA48 49 K nabíjení akumulátoru používejte jen nabíječku Güde.Při používání jiných nabíjecích zařízení se mohou vyskytnout závady nebo dojít kpožáru. Při neodborném používání nebo při používání poškozeného akumulátoru mohou unikat páry. Přiveďte čerstvý vzduch a při potížích vyhledejte lékaře. Páry mohou dráždit dýchací cesty. Pracovní Pokyny Akumulátory Akumulátory se dodávají jen částečně nabité, a musí se před použitím poprvé plně nabít.

• Když přístroj běží pomalu nebo zůstane stát, dobijte akumulátor.

• Li-iontový akumulátor lze dobíjet kdykoliv, aniž by se zkrátila jeho životnost. Přerušení procesu nabíjení nepoškodí akumulátor

• Li-iontový akumulátor je chráněn elektronickou ochranou buňky „Battery-Management-Control “ proti hlubokému vybití.

• Podstatně kratší provozní doba nabité baterie zna- mená, že je baterie spotřebovaná a musí se vyměnit. Akumulátory likvidujte ekologicky Li-iontové akumulátory podléhají povinnosti speciální likvidace. Vadné akumulátory nechte zlikvidovat speci- alizovaným obchodem. Než se přístroj sešrotuje, musíte se z něj vyndat akumulátor. Poškozené akumulátory mohou poškodit životní prostředí a Vaše zdraví, pokud z nich unikají jedovaté páry nebo kapaliny. Proto nikdy neposílejte vadný akumulátor poštou apod. Obraťte se, prosím, na své místní recyklační středisko. Akumulátory likvidujte ve vybitém stavu. Doporučujeme přelepil póly lepící páskou, aby byly chráněné proti zkratu. Nikdy akumulátor neotevírejte. Údržba Před spuštěním jakýchkoliv úprav, čištění a údržby na zařízení vyberte akumuláto- rový článek. Opravy a práce, nepopsané vtomto návodu, smí pro- vést jen kvalikovaný autorizovaný personál. Používejte jen originální příslušenství a originální náhradní díly. Udržujte přístroj, zejména větrací otvory, vždy čisté. Na těleso přístroje nikdy nestříkejte vodu! Přístroj a jeho součásti nečistěte rozpouštědly, vznětlivými ani jedovatými kapalinami. K čištění používejte pouze vlhký hadřík. Všechny pohyblivé díly ošetřete ekologickým olejem. Jen pravidelně udržovaný a ošetřovaný přístroj může být uspokojivou pomůckou. Nedostatečná údržba a péče může vést k nepředvídaným nehodám a úrazům. Přístroj skladujte na suchém místě. V případě potřeby najdete seznam náhradních dílů na internetové stránce www.guede.com. Likvidace Vadné a ebo likvidované elektrické či elek- tronické přístroje musí být odevzdány do příslušných sběren. Likvidace přepravního obalu Obal chrání přístroj před poškozením při dopravě. Obalové materiály jsou zpravidla voleny podle eko- logicky přijatelných hledisek a hledisek nakládání s odpady, a proto jsou recyklovatelné. Vrácení obalu do materiálového oběhu šetří suroviny a snižuje výskyt odpadů. Části obalů (např. fólie, styropor®) mohou být nebezpečné pro děti. Nebezpečí udušení! Ukládejte části obalů mimo dosah dětí, a co možná nejrychleji je zlikvidujte. Záruka Záruční doba činí 12 měsíců při průmyslovém použití, 24 měsíců pro spotřebitele a začíná dnem nákupu přístroje. Záruka se vztahuje výhradně na nedostatky způsobené vadou materiálu nebo výrobní vadou. Při reklamaci v záruční době je třeba přiložit originální doklad o koupi s datem prodeje.. Do záruky nespadá neodborné použití jako např. přetížení přístroje, použití násilí, poškození cizím zásahem nebo cizími předměty. Nedodržení návodu k použití a montáži a normální opotřebení rovněž nespadá do záruky. Servis Máte technické otázky? Reklamaci? Potřebujete náhrad- ní díly nebo návod k obsluze? Na naší domovské stránce www.guede.com Vám v oddílu Servis pomůžeme rychle a nebyrokraticky. Prosím pomožte nám pomoci Vám. Aby bylo možné Váš přístroj v případě reklamace identikovat, potřebujeme sériové číslo, objednací číslo a rok výroby. Všechny tyto údaje najdete na typovém štítku. Abyste měli tyto údaje vždy po ruce, uveďte je prosím níže. Sériové číslo: Objednací číslo: Rok výroby: Tel.: +49 (0) 79 04 / 700-360 Fax: +49 (0) 79 04 / 700-51999 E-Mail: support@ts.guede.com
