| Vlastnosti | Detaily |
|---|---|
| Značka | Oris |
| Model | Divers SixtyFive |
| Typ strojku | Automatický strojek |
| Materiál pouzdra | Nerezová ocel |
| Průměr pouzdra | 36 mm nebo 40 mm |
| Tloušťka pouzdra | 11,5 mm |
| Vodotěsnost | 300 metrů |
| Typ skla | Safírové sklo |
| Funkce | Zobrazení data, otočná luneta |
| Řemínek | Nerezová ocel nebo kůže |
| Hmotnost | Přibližně 150 g |
| Záruka | 2 roky |
| Doporučené použití | Potápění, každodenní použití |
| Údržba | Servis každé 3-5 roky |
| Bezpečnost | Nevystavovat silným nárazům |
| Obecné informace | Retro potápěčské hodinky inspirované modely z 60. let |
Často kladené otázky - Divers SixtyFive Oris
Dotazy uživatelů ohledně Divers SixtyFive Oris
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Hodinky ve formátu PDF zdarma! Najděte svůj návod Divers SixtyFive - Oris a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. Divers SixtyFive značky Oris.
NÁVOD K OBSLUZE Divers SixtyFive Oris
Seznámení s hodinkami Oris 132
Pozice korunky 132
Standardní korunka 132
Sroubovací koruhka 132
Korunka se systemem Oris Quick Lock (QLC) ... 132
Sroubovaci tlačitka 132
Hodinky s automatickym natahem 133
Ruche nacanovane hodimky 135
Nastavení a práce s hodlnkami Orls .....134
Datum, den v týdnu a čas 134
Nastavení datumu 134
Worldtimer 134
Worldtimer se třetí časovou zónou a kompasem .. 135
Druhá časová zóna na vnější otočně lunetě ....136
Označení druhé časově zóny na vnitřní straně
otocne lunety s vertikalni korunkou .....136
Druha casova zona s dopinkovou 24 h ruckou .. 136
Druha časova žuna s dopinkovou 24 hřuckou
a znackami mest na otoche lunete ....136
Chromogral 137 Kapallinos 127
Komplikace....137 Borulélns....128
Ukazatel kalendáře 138
Alarm s automatickým nátahem 139
Tachymetrická stupnice – měření rychlosti ..... 139
Telemetrická stupnice – měření vzdálenosti .... 139
Otočná luneta pro potápěčské hodinky s
60 min. stupnici....140
Héllový ventil 140
Přizpůsobení hodinek Orls na zápěstí .....142
Hodinky s koženým remínkem 142
Hodinky s kaučukovým remínkem 142
Hodinky s kovovým tahem 142
Jemné přizpůsobení sklápěcí spony ..... 142
Poznámky 144
Preciznost 144
Chronometr 144
Vodotesnost 146
Technické Informace a souhrnná tabulka .... 148
Piktogramy 148
Svitici čiselníky a ručky 150
Kovově tahy, koženě a kaučukové remínky ..... 150
Lunarni kalendar 151

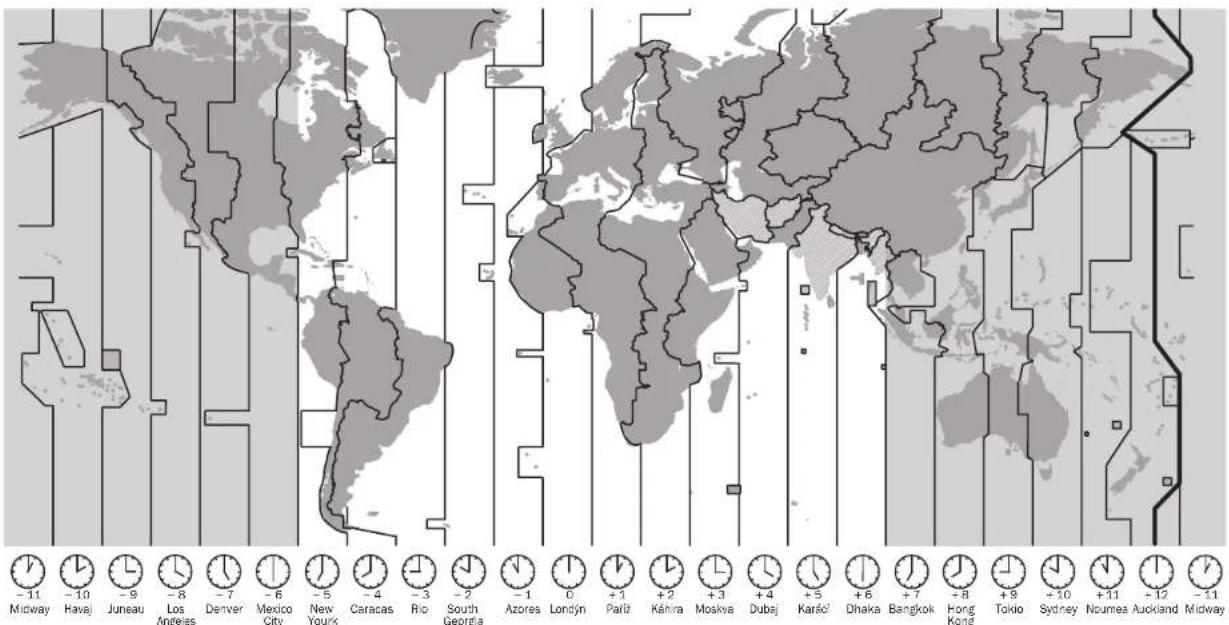

Casové zóny 152
Strojek....152
Mezinárodní záruka hodinek Oris .....154
Doklad vlastnictví 155
Představeni. 131
Blahopřejeme Vám k Vašemu výběru hodinek a vítáme Vás mezi přiznívce mechanických hodinek značky Orls.
Hodinky Oris předči všední, hro- madně vyráběné výrobky a módní výstřeky. Namisto tono zlelesňují skutecné hodnoty hodinárské práce. Kombinace okouzeník mik- remechanickým srdcem a vnějšno vzhledu, který odolává mćoním trendům, číní z Vaších hodinek do- kanály obraz špičkové technologie a mnohaleté tradice svýcarského hodinárství. Nejde prítom jen o správný čas; každý jednotlivý aspekt hodinek byl zvažen a doko- nale proveden. Díky tomu hodinky vyjađrují svou nadčasavou hod- notu.
Další velmi důležitá výhoda v současně moderní době: hodinky Orls nepotřebují žádně baterie, neboť energie k jejich chodu je dodávána pohybem Vaší ruky nebo ručním natahovánim.
Navštivte naše webové stránky www.oris.cz, kde naleznete další informace. Na stránkách se také můžete přihlásít do členského klubu MyÓris, čímž získáte zdařna prodlouženou záruční dobu na Vaše hodinky.
Přejeme Vám přijemné zázitky s hodinkami Orls.
Ulrich W. Herzog Výkonný ředitel
Vysvětlení Instrukčních značek:
▶ = provozní instrukce ● = užitečné informace
Pozice korunky.
Níže popsané pozice korunky jsou platné u většiny hodinek. Všechny odchylky budou zmíněny u příslušných typů strojků.
Pozice O: Korunka uza- mknuta systémem Oris Quick Lock
Pozice 1: Pozice k nataho vání hodinek
Pozice 2: Nastavení datumu a dne v týdnu
Pozice 3: Nastavení času
- Žádná z následujících operací nesmí být prováděna ve vodě.
Standardní korunka.
Standardní korunky Oris jsou vysoce preclzními komponenty, které jsou vybaveny těsněním k zabrá-nění průniku vody. Polovina všech hodinek Oris je vybavena tímto typem standardní korunky.
- Korunka je v pozlicl 1 a může se s ní okamžitě pracovat způsobem, který je uveden v následujících kapitolách.
Sroubovací korunka.
Několík typů hodinek Orís, hlavně pro potápění, je vybaveno šroubovací korunkou. Před manipulací s korunkou je nutno jí vyšroubovat.
▶ Otáčejte korunkou proti směru chodu hodlnových ruček, dokud není uvolněná.
Nyní je korunka v pozicl 1 a může s ní být manipulováno způsobem uvedeným v následujících kapitolách.
Po nastavení korunku zatlačte a zašroubujte po směru chodu hodinových ruček zpět až k pouzdru.
- Cas ob casu se ujistete, ze je korunka správně dotazená.
Hodinky jsou vodotěsné pouze v případě zašroubované korunky.
Korunka se systèmem
Oris Quick Lock (QLC).
Systém Quick Lock Crown (QLC) byl vyvinut společností Oris pro jednodušší uvolňování korunky než je šroubování, což umožnuje jeho bajonetový uzávěr.
Zatlačte korunku proti pouzdru a otočte jemně proti směru chodu hodinových ruček, dokud korunka není uvo něná.
Nyní je korunka v poloze 1 a může s ní být manipulováno způsobem uvedeným v následujících kapitolách.
Po nastavení je třeba korunku znovu zamknout jejim zatlačením proli pouzdru spolu se současným jemným otáčením po směru chodu hodlnových ruček až do uzamčené pozice.
Hodinky jsou vodotěsně pouze v případě zamknuté korunky.
Šroubovací tlačitka.
Některé hodinky Oris, hlavně určené pro potápění, mají stejně jako šroubovací korunku také šroubovací tlačitka.
- Otáčejte tlačítky proti směru chodu hodinových ruček dokud nenarazite na odpor.
Nyni s tlačitky můžete manipulovat způsobem, který je popsán v následujících kapitolách.
▶ Po nastavení zatlačte tlačitka proti pouzdru a otáčejte jimi po směru chodu hodinových ruček dokud nenarazíte na odpor.
● Hodinky jsou vodotěsné pouze v případě zašroubovaných tlačitek.
- S tlačitky nesmí být manipulováno pod vodou.
Hodinky s automatickým nátahem
- Hodinky Oris, které jsou denné nošeny zhruba h. drubna, nepotrebuji ruční natahováni. Misto něj energli pro chod hodinek zajištuje Vás ponyb ruky, který rozhýbává čarvený rotor strojku. Dokance i v noci, když sundáte hodinky, strojek stále pracuje. Hodinky přestanou jít v případě, že nejsou nošeny děle než 40 hodin.
Jestliže se hodinky s automatickým nátanem zastaví, musí být zno- vuznpovoznávy takte:
▶ Uvolněte šroubovací korunku nebo QLC korunku (jsou-ll ji hodinky vybaveny) Jak je popsáno v instrukcích v kapitple 1.
Když je korunka v pozlic 1., otáčejte jí po směru chodu hodlnových ruček více než 12 otáček (korunkou můžete otáčet vořed nebo vzad).
► Dbejte pokynů uvedených níže.
► Uzamkněte šroubovací korunku, nebo QLC korunku (jsou-II jí hodinky vybaveny) jak je popsáno v instrukcích v kapitole 1.
-U většiny hodinek Oris s automatickým nálahem můžete průhledným zadním víčekem pozorovat pracující červený rotor, charakteristický znak hodinek Oris.
Rucné natahované
hodinky.
- U mechanických hodinek Oris s manuálním natahováním je hnací pero natahováno ručně. Rezerva chodu je u plně natažených hodinek zhruba 42 hodin.
- Uvolněte šroubovací korunku nebo QLC korunku (jsou-II Jí hodinky vybaveny) Jak je popsáno v instrukcích v kapitole 1.
- Otáčejte korunkou po směru chodu hodinových ruček v pozici 1. Může jí být otáčeno vpřed nebo vzad.
▶ S otáčením prestaňte jakmlie na- razite na odpor. Hnací pero je nyni nataženo plně.
- Jestliže i presto pokračujete silou, riskujete nenávratně poškození hnacího pera. V tom případě musí být hnací pero vyměněno na náklady majitele hodinek.
- Hodinky natahujte jednou denně. - Uzamkněte šroubovací korunku nebo QLC korunku (jsou-li jí hodinky vybavený) jak je popsáno v instrukcích v kapitole 1.
Datum, den v tydnu a čas.
- Tyto instrukce jsou platné pro většinu strojků hodinek Oris, které zobrazují datum a den v týdnu nebo které mají ukazatel datumu a dne v týdnu. Výjlimky jako Oris Complication nebo Oris Chronograf (strojek 676) jsou popsány v části věnované těmto typům strojků.
Purice 0: Korunka uzamčena, pro šroubovatelné korunky nebo pro korunky se systémem QLC.
Pozice 1: Pozice k natahování hodinek
Pocice 2: Naslaveni datumu a dne v týdnu
- Uvolněte šroubovací korunku nebo QLC korunku (jsou-II jí hodinky vybaveny) jak je popsáno v instrukcích v kapitole 1.
- Vytáhněte korunku do pozice 3. - Otáčejte ručkami vpřed dokud se datum nezmění a nezobraží se 05:00 následujícíno dne. - Zrychlené nastavování datumu a dne se nesmí provádět mezi 21:00 a 03:00, neboť může dojít k poškození mechanismu.
► Zatlačte korunku zpět do pozice 2.
V závislosti na typu strojku otáčejte korunkou po nebo proti sméru chodu hodinových ruček a nastavte aktuální datum.
- Jestilže je den v týdnu nastaven, otáčejte korunkou opačným
- Vytáhněte korunku do pozice 3. - Nastavte čas – dbejte na správné nastavení dopoledního nebo odpoledního času.
Hodlnky Jsou v této pozicl zastaveny a mohou být napří klad spuštěny při zvukovém signálu zatlačením korunky do pozice 1.
► Zatiačte korunku do pozice 1.
- Uzamkněte šroubovací korunku nebo QLC korunku (jsou-li jí hodinky vybaveny) jak je popsáno v instrukcích v kapitole 1.
Nastaveni datumu.
- Po uplynuti měsíce, který měl méné než 31 dní, musí být datum manuálně přetočen na první den následujícího měsíce pomoci rychlého nastavení (korunka v pozlicl 2).
- Uvolněte šroubovací korunku nebo QLC korunku (jsou-li jí hodinky vybaveny) jak je popsáno v instrukcích v kapitole 1.
- Vytáhněte korunku do pozice 2. - V závislosti na typu strojku otáčejte korunkou po nebo proti směru chodu hodinových ruček a nastavte požadovaný datum.
- Uzamkněte šroubovací korunku nebo QLC korunku (jsou-II jí hodinky vybaveny) jak je popsáno v instrukcích v kapitole 1.
Worldtimer.
Oris Worldtmer zorazuje dvě oddičené časový žôny. T1 světový čas a T2 domáci čas. Oba časy mají viestní hodinovou a minuto-vou rušku. Minutové ručky času T1 a T2 běží současně. Hodinová ručka času T1 může být posouvána vpřed nebo vzdad o hodinu stiskrutim jednoho nebo druhěno tlačitka. Při posunu času T1 může být léž posouván i datum vpřed nebo vzdad mezi 23:00 a 03:00 (patent Oris). Čas T2 také má ukazatel den/noc.
Podice 0: Uzamčeno šroubovací korunkou nebo korunkou se systémem QLC
Pozice 1: Pozice k natahování hodinek
Pozice 2: Nastavování datumu Pozice 3: Nastavování času 4 T1 (svělový čas)
• T2 (domáci čas) • malá vteřinová ručka • ukazatel den/noc • datum
1-tlačitko pro T1 10 + tlačitko pro T1
Synchronizace časů, nastavení času a datumu:
- Uvolněte šroubovací korunku nebo QLC korunku (jsou-li jí hodinky vybaveny) jak je popsáno v instrukcích v kapitole 1.
Vytáhněle korunku do pozice 3, otáčejte proti směru chodu hodinových ruček a nastavte čas T2 na 05:00. Ukazatel den/noc (tmavě pole).
▶ Pomocí tlačitka + nastavte čas i čas T1 na 05:00, tj. datum se musí měnlt mezi 01:00 a 03:00.
Zatlačte korunku do pozice 2, otáčejte proti směru chodu hodinových ruček a nastavte datum.
Znovu vytáhněte korunku do pozice 3 a nastavle aktuální čas, dobjte na správné nastavení dopoledního nebo odpoledního času.
Hodinky jsou v této pozlici zasta veny a mohou být spuštěny v jakýkoli čas zatlačením korunky do pozíce 1.
Zatlačte korunku do pozice 1. Uzamkněte šroubovací korunku nebo QLC korunku (jsou-II jí hodínky vybaveny) jak je popsáno v instrukcích v kapitoie 1.
Potráá asi 10 minut, než čas T1 a T2 začne běžel současně. Tolerance může být do jedné minuty.
Nastavení T1 (světový čas): ▶ Stiskněte tlačitka + nebo - pro každou hodinu rozdílu od času T2 (domáci čas).
- Datum může být upravován směrem vpréd nebo vzad (patent Oris), I pri nastavení času T1 tlačitky – nebo – a čas je kolem půlnoci.
Worldtimer se třetí časovou zónou a kompasem.
- Stejně jako funkce popsány v předchoží kapitole "Oris Weldtimer", tyto hodinky mají nezávisle nastavitelnou vnitřní rotační lunetu pro dodatečnou časovou zónu a funkci-kompas. Tyto hodinky jsou ideální pro osoby, které potřebují neustálé zobrazení 3 časových zón, např. Piloti, lidé pracující v mezinárodním obchodě a další.
ru Čas ve startovni lokaci
12 Domací cas (GMT)
ra Cas v cilove lokaci
4 Stupnice kompasu
6 Mala Vtennova Tucka 7 Zehnpaní den /pen
ВЗОЛЛАД Делуев
- Hačilko T1
: + tlačitko T1 10 Vertikální korunka pro nastavení času T3 a kompasu
●Na obrázku výše T1 zobrazuje 06:53 (18:53) T2 02:53 T3 9:53 (21:53)
Synchronizace T1 a T2,
nastavení času a datumu: ► Postupujte jak je popsáno v kapitole „Wordtimer“
Nastavení T3:
Určete čas T3, tj. čas cilový a/nebo časový rozdíl od startovní lokace.
Vytähněte vertikální korunku (10) nahoru.
Točte verlikální korunkou (10) po směru nebo proti směru chodu hodinových ruček a nastavte správný časový rozdíl tlačitky + nebo –, t. j. mezí 12:00 čas T3 (cilový čas) a 12:00 čas T1 (čas počáteční).
- Zallačte vertikální korunku dolů do neutrální pozice.
Nastavení kompasu:
▶ Sundejte hodinky ze zápěstí.
Vytáhněte vertikální korunku nahoru a nastavte Jih na ose otočné lunety kompasu (t.j. středového bodů) mezi hodinovou ručkou a dvanáctou hodinou. (mezi 18:00 a 6:00 volte větší úhel mezi hodinovou ručkou a dvanáctou hodinou).
- Zatlačte vertikální korunku dolů do neutrální pozice.
- Nasměrujte hodinovou ručku na slunce a přečtěte body na luneté kompasu.
- Viz. obrázek v kapitole "Práce s kompasem"
▶ Točle oločnou lunetou do požado- vané druhé časové zóny.
- Na výše uvedeném příkladu druhá časová zóna ukazuje 08:53 (20:53).
Označení druhé časové zóny na vnitřní straně otočné lunety s vertlkální korunkou.
- Vytähněte vertikální korunku do pozice 1.
▶ Otáčejte korunkou po směru nebo
proti směru chodu hodinových ruček a nastavte požadovaný druhý čas (T2). ► Zatlačte vertikální korunku dolů do neutrální pozice.
1 Vertikální korunka
2 T1 (světový čas)
a T2 na vnější otočně lunetě (např. domáci čas)
- Na výše uvedeném obrázku čas T1 zobrazuje 06:53 (18:53) a čas T2 03:53 (15:53).
Druha časová zona s doplňkovou 24 h ručkou.
▶ Uvolněte šroubovací korunku nebo QLC korunku (jsou-ll jí hodinky vybaveny) jak je popsáno v instrukcích v kapitole 1.
Vytáhněte korunku do pozice 2 a otáčením po směru chodu hodinových ruček nastavte požadovaný čas T2 (např. domácí čas).
Zatlačte korunku do pozice 1.
Uzamkněte šroubovací korunku nebo QLC korunku (jsou-II jí hodinky vybavený) jak je popsáno v instrukcích v kapitole 1.
- Na výše uvedeném příkladu je 11:53 v druhé časové zóně.
Druhá časová zóna s doplňkovou 24 h ručkou a názvy měst na otočné lunetě.
▶ Uvolněte šroubovací korunku nebo QLC korunku (jsou-II jí hodínky vybavený) jak je popsáno v instrukcích v kapitole 1.
Vytáhněte korunku do pozice 2 a otáčením po směru chodu hodinových ruček nastavte požadovaný čas T2 (např. domácí čas).
- Zadácte korunku do pozíce 1.
- Uzamkněte šroubovací korunku nebo QLC korunku (jsou-li jí hodinky vybaveny) jak je popsáno v instrukcích v kapitole 1.
- Otáčejte vnějsí lunetou s názvy měst dokud se čas v požadovaném městě (domácím městě) nesejde s T2 (24 hodinová ručka).
Nyní můžete čist časy v jednotlivých městech. Toto nastavení nebere v úvahu denní dobu jednotlivých časú.
K opětovnému zjištění času v těchto městech na otočné lunetě, za předpokladu, že čas T2 zobra-zuje „domácí čas“, vždy připojte
„domácí čas“ na otočné lunetě s ručkou T2.
Příklad:
Světový čas v Londýně (GMT) je 13:20. 24 h ručka ukazuje 21:20 domáci čas v Hong Kongu. Otočná luneta byla nastavena tak, že 24 hodinová ručka zobrazuje Hong Kong jako domáci město. Čas v jednotlivých městech na otočné lunetě je nyní možné čist. New York 08:20, Káhira 15:20, Moskva 16:20 ald. Toto nastavení nebere v úvahu denní dobu jednotlivých času.
Chronograf.
- Chronograf Oris má kromě zobrazení času a datumu také stopovací funkce. Jedná se o velmi užitečnou a denné využívanou funkci.
- Manipulace s korunkou a tlačitky viz kapitola: „Seznámení s hodinkami Oris“.
Nastavení času a datumu viz kapitola „Nastavení a práce s hodinkami Oris” (výjimka: nastavení datumu u strojku 676 – viz níže).
Zastavení stopování a vynulování všech ukazatelů chrono-
grafu do jejich výchozí pozice:
▶ Stisk tlačitka 4 – ručky chrono
grafu začínají mérit
► Opětovný stisk tlačítka 4 – zastaví ručky chronografu = zastaví stopování
- Opětovný stisk tlačítka 4 – ručky chronografu opět začnou měřit od času, v kterém byly zastaveny.
▶ Další opětovný stisk tlačitka 4 zastaví ručky chronografu = zastaví stopování
- Stisk tlačitka 5 – vynulování zastavených ruček chronografu a minutového a hodinového ukazatele do výchozi pozice.
Čtení stopovaného času:
Vteřinová ručka chronografu (7) ukazuje na stupnici uplynulý čas minimálné 1/4 vteřiny a maximálné 60 vteřin.
- Minutová ručka chronografu (8) ukazuje uplynulé minuty až do maximálné 30 minut.
Hodinová ručka chronografu (9) ukazuje na stupnici uplynulé půl hodiny a hodiny až do maximálně 12 hodin.
Pozice 0: korunka zamčena, pro šrou- bovací nebo QLC korunku
Pozice 1: natahování hodinek Pozice 2: nastavování datumu
Pozice 3: nastavování času 4 tlačitko start a stop 5 tlačitko reset
- verlikální tlačitko pro nastavení datumu u strojku 676 - Stiskněte tlačitko pomocí vchodného nástroje nebo dřevěného párátka.
• Vteřinová ručka chronografu • Minutová ručka chronografu • Hodinová ručka chronografu
10 Vteřinová ručka u běžného zobrazení času běží neustále.
U některých modelů je vteřinová ručka úmyslně opomenuta. V tom případě se vteřinová ručka chronografu (7) může pohybovat neustále a slouží jako vteřinová ručka pro zobrazeni běžného času.
▶ Uvoiněte šroubovací korunku nebo QLC korunku (jsou-II jí hodínky vybavený) jak je popsáno v instrukcích v kapitole 1.
Vytähnête korunku do pozice 2.
▶ Otáčejte ručkami vpřed. Ukazatel měsíční fáze bude posouvat svou pozlicl o ^1 /2s měsíce mezl 22:00 a 23:00.
3 ▶ Den pred dosažením aktuální měsiční fáze změňte datum a poté nastavte čas na 5:00,
- Pomocí vhodného nástroje nebo dřevěného párátka postupně tiskněte tlačítko 3 dokud nenastavíte požadovaný datum.
▶ Stiskněte tlačitko 4 a nastavte den v týdnu. - Korunkou nastavte aktuální čas – doeje na správné nastavení dopoledního nebo odpoledního času.
Hodinky jsou v této pozici zastaveny a začnou běžet v okamžiku, kdy zatlačite korunku do pozice 1. Zatlačte korunku do pozice 1. - Začlacte korunku do pozíce 1.
- Uzamkněte šroubovací korunku nebo QLC korunku (jsou-li jí hodinky vybaveny) jak je popsáno v instrukcích v kapitole 1.
Pozice 0: Úzamčen šroubovací korunkou nebo QLC korunkou
Puzice 1: Natanovani hodinek
Pozice 2: Nastavovani casu a měsíční fáze
a tlačitko pro nastavování
datumu
4 tlačitko pro nastavování dne v týdnu
5 tlačítko pro nastavování ukazatele druhě časové zóny
ukazatel datumu
ukazatel dne v týdnu
ukazatel druhé časové zóny
ukazatel měsíční fáze
Nastavení druhé časové zóny
Tolo nastavení může být provedeno kdykoli
- Pomocí vhodného nástroje nebo dřevěněho párátka postupně tiskněte tlačitko 5 dokud nenastavíte požadovaný datum.
Regulator.
Původně byl regulátor extrémně přesný hodinový přístroj sloužičí k testování a seřizování náramkových hodinek. Ručky byly odděleny z důvodu zabráňení jejich překrývání. Na regulátoru je centrálné umistěná pouze minutová ručka, přícemž vteřínová a hodinová ručka je zobrazena v malých oddělených čiselnicích.
- Práce s korunkou a nastavení času a datumu je popsáno v instrukcích v kapitole 1.
Pozice 0: Korunka zamknuta, pro šroubovací korunky a pro korunky se systěmem Oris Quick Lock
Pozko 1: Natahování hodinek
Požice 2: Nastavování datumu a dne v týdnu
Pozice 3: Nastavování času 4 Vleřinová ručka 5 Minutová ručka 6 Hodinová ručka 7 Indikátor datumu
Ukazatel kalendare.
Představení prvního strojku Oris s ukazatelem datumu v roce 1938 se stalo mliníkem v historii společností. Ukazatel Oris nabíži větší výhody než zobrazování casu nebo dne v týdnu na stupnici čiseiníku. Od představení tochoto typického strojku Oris byly vyrobeny rozmanité modely s timto ukazatelem. Přirozené bi strojek v souladu s nejnovějsími technologickými požadavky nákolikrát výrepšován.
- Práce s korunkou a nastavení času a datumu je popsáno v instrukcích v kapitole 1.
Alarm s automatickým nátahem.
V roce 1988 byly uvedeny na trh první ručné natahované hodlnky Oris s alarmem. Hodlnky s alarm mem představené v roce 2008 byly se strojkem s automatickým nátanem. Byly charakteristické speciálním zuvokým signálem, který je vytvářen zvukovou pružinou. Tento produkt je záchranou dlouhé tradice, který dosáhl vysaké úrovné u 8-denního stroje Oris s alarmem z roku 1949.
- Korunka A: natahování strojku, nastavení času a datumu dle instrukcí v kapitole 1.
- Otáčejte korunkou B po směru chodu hoclinových ruček v pozlicl 1 a pokud je to nutné ( např.když se použivají několikrát denně nebo když nebyly delší dobu použiványí, natáhněle strojek alarmu oláčením korunky 12 krát.
- Pri normálním použivění automaticky natahovaného alarmu jsou pera strojku a alarmu neustále natažena.
Vytáhněte korunku B do pozice 2, otáčejte jí proti směru chodu hodinových ruček a nastavte požadovaný čas alarmu. - V této pozici korunky je funkce alarmu aktivní a alarm bude znit v naslaveném čase během následujících 12 hodin.
Zatlačte korunku B do pozice 1. ● Funkce alarmu je vypnuta.
Korunka A
Karunka A, Pozice 1: pozice natahování
hnaciho pera strojku
Korunka A, Pozice 2: nastavování datumu
Korunka A, Pozice 3: nastavování času
Karunka B. Pozice 1: pozice natahování
hnacího pera alarmu
Korunka B, Pozice 2: nastavení času alarmu, aktivování alarmu
Tachymetrická stupnice –
měrení rychlosti.
Tachymetrická stupnice na kroužku čiselníku chronografu Oris je určena k měrení rychlosti, např. při cestování autem lze měrit rychlost na pevnou vzdálenost 1 km (nebo 1 míle).
- Jestliže je otočná luneta pouzdra v původní poloze, pozice Indexu 60 je na tachymetru na 12 hodinách. Spustte funkci chronografu stisknutím tlačitka 4 jakmile auto projede kolem výchozíno bodu.
- Opětovně stiskněte tlačitko 4 jakmile vozidlo projede kolem koncového bodu.
▶ Ručka chronografu bude na tachymetrické stupnice ukazovat prů-
měmou rychlost v km (v milích) za hodinu.
- V následujícím případě vozidlo potřebuje 40 vteřin k projetí měřené vzdálenosti, která odpovídá průměrně rychlosti 90 km/h (nebo 90 mil/h)
- Průměrná rychlost menší než 60 km/h (60 mil/h) nelze změřit.
- Stiskrutim tlačitka 5 vynulujete všechny počítadla.
Telemetricka stupnice -
měrení vzdálenosti.
Telemetrická stupnice na kroužku nebo čiselníku chronografů Oris se používá k měření vzdálenosti mezi bezprostředně vditelnou události a následným zvukovým jevem (blesk a zahřmění). Dílkování telemetrické stupnice je založeno na rychlosti zvuku, tedy 343 m/s při teplotě vzduchu 20 °C.
141Nastav
▶ S telemetrickou otáčecí lunetou, nulová pozlce je na 12:00.
▶ Tlačítkem 4 spusfte funkcí chronografu jakmile spatřite viditelnou událost.
- Stiskněte znovu tlačitko 4 Jakmille uslyšite zvukový jev.
●Na výše uvedeném příkladu je bouře vzdálena 3 km.
Otočná luneta pro potapečské hodlnky s 60 min stupníci.
Otočná luneta na potápěčských hodinkách Oris je použitelná pouze proli směru chodu hodinových ruček. To zabráni chybnému mérení, nebo nastavování času v připadě, že je lunetou otočeno nedopatřením a zajlstí to, že má potápěč přehled o času na správnou dekompresi.
Otočnou lunetu na potápěčských hodinkách lze také používat k odpočitávání minut a hodin při rozlič ných událostech, např. parkování, vaření, hraní her apod.
Měření času otočnou lunetou k nejbližší minuté:
- Umístěte značku na otočné lunetě naprotí aktuální pozíci minutově ručky nebo na požadovanou konečnou pozíci minutově ručky. - Na lunetě můžete odečítat uplynulé minuly, nebo minuly nastaveného koncového času.
- Na výše uvedeném příkladu uplynulo 33 minut od počátku měření.
Měření času otočnou lunetou k nejbllžší hodlně:
- Umistěte značku na otočné lunetě naproti aktuální pozici hodinové ručky, nebo na požadovanou konečnou pozici hodinové ručky.
- Na lunetě můžete odečítat uplynulé hodiny, nebo hodiny nastaveného koncového času.
Umistěte značku na otočné lunetě naproti aktuální pozici hodinové ručky, nebo na požadovanou konečnou pozici hodinové ručky. - Umistěte značku na otočné lunetě naproti aktuální pozici hodinové ručky, nebo na požadovanou konečnou pozici hodinové ručky.
- Na luneté můžete odečítat uplynulé hodiny, nebo hodiny nastaveného koncového času.
- Umistěte značku na otočné lunetě naprotí aktuální pozidi hodinové ručky, nebo na požadovanou konečnou pozici hodinové ručky.
- Na lunetě můžete odečítat uplynulé hodiny, nebo hodiny nastaveného koncového času.
- Umistěte značku na otočné lunetě naprotí aktuální pozidi hodinové ručky, nebo na požadovanou konečnou pozici hodinové ručky.
- Na lunetě můžete odečítat uplynulé hodiny, nebo hodiny nastaveného koncového času.
- Umistěte značku na otočné lunetě naprotí aktuální pozidi hodinové ručky, nebo na požadovanou konečnou pozici hodinové ručky.
- Na lunetě můžete odečítat uplynulé hodiny, nebo hodiny nastaveného koncového času.
- Umistěte značku na otočné lunetě naprotí aktuální pozidi hodinové ručky, nebo na požadovanou konečnou pozici hodinové ručky.
- Na lunetě můžete odečítat uplynulé hodiny, nebo hodiny nastaveného koncového času.
- Umistěte značku na otočné lunetě naprotí aktuální pozidi hodinové ručky, nebo na požadovanou konečnou pozici hodinové ručky.
- Na lunetě můžete odečítat uplynulé hodiny, nebo hodiny nastaveného koncového času.
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
Inertní plyn helium má jedny z nejmenších molekul, které mohou pronikat skrz těsněníh hodinek a vnikat do pouzdra. Jestilže je plyn Již v pouzdre je jej nemožné rychie ostrant bez použití speciálního ventilu – heliověho ventilu, Otevře ním tohoto ventilu se zabráni prebytku tlaku na sklíčko hodinek zevnitř po ukončení potápění. Heliový ventil je na potápěských hodinkách Oris označen barevným bodem na druhé korunce.
- Pred potápěním otáčejte korunkou heliového ventilu po směru chodu hodlnových ruček dokud to lze a uzavřete ventil.
▶ Než opustíle potápěčskou stanici (s atmosférou obohacenou héliem) otáčejte korunkou hellového ventilu proti směru chodu hodinových ruček tak dlouho, dokud to lze a otevřete ventil.
Dokonce i když ventil zůstane otevřený, hodinky jsou i při normalním používání vodotěsné. Ale při potápění musi být ventil v každém případě zavřený způsobem uvedeným výše.
- Hodinky s analogovým čiseiníkem mohou být používány jako kompas k určení pozice s pomocí polohy slunce. Při tom je důležitá dobrá viditelnost a správně nastavený čas.
- Jestliže jsou hodinky vybaveny dílkovanou lunetou, může být použila k odvození světových stran.
- Sundejte hodinky ze zápěstí a nasměrujte hodinovou ručku na slunce.
▶ Určele středový směr mezi hodinovou ručkou a 12 hodinou. (Mezi 18:00 a 06:00 zadejte větší úhel mezi hodinovou ručkou a 12 hodin). Tim určite jln. - Jakmile stanovite kde leži jih, odvodíte ostatní svělové strany.
- Jestliže jsou hodinky vybaveny otočnou lunetou s kompasovým dílkováním, je rychlejší po určení jihu odvodit světové strany. U takovýchto hodinek postupujte následujícím způsobern:
▶Sundejte hodinky ze zápěstí a určete jln za pomoci kompasové lunety – určete středový směr mezi hodinovou ručkou a 12 hodinou.
▶ Nasměrujte hodinovou ručku na slunce a za pomoci kompasové lunety určete světové strany.
- Instrukce k přizpůsobení kožených a kaučukových řemínku nebu kovových tanů naleznete v kapitole "Technické Informace a souhmná tabulka".
Hodinky s koženym reminkem.
- Nad stole m si upevněte sponu remínku. To zajistí, že v prípadě špatného uchycení se hodinky nepoškoci pádem na zem.
- Remínek s bezpečnostní sponou zajištuje jednoduší manipulaci a nabízí vyšší ochranu proti krádeži. Dále také může bezpečnostní spona ochránit hodinky před pádem na zem pri jejich nechtěněmu rozepnutí na ruce.
- Sundání hodinek ze zápěstí.
- Přizpůsobte obvod řemínku Vašemu zápěstí pomocí otvorů v řemínku.
Když jsou hodinky upraveny, zatlačte sponu pevně do správněho otvoru, aby jste zabránili rozepnutí řemínku. - Nékteré staré typy zapínacích spon je obtižné upravit. Neváhejte proto kontaktovat Vašeho nejoblížšího prodejce.
- Remínky se souvislou úpravou skládací spony: jedná se o nový design skládací spony, vyvinutý a patentovaný firmou Orls, který je založen na principu bezpečnostních pásů v letadle. Délka pásku je libovolně nastavitelná.
Obr. 1
▶ Sundejte hodinky ze zápěstí a umístěle je s otevřenou sponou na měkký povrch.
Držte řemínek za konec spony a tálněte pásek konce hodínek vpřed (obr. 1.)
- Zkratte řemínek tažením volného konce nebo jej upevněte tažením konce hodinek.
- Zatiačte svorku dokud neuslyšite kliknutí.
- Sklápěci spona nemůže být uza vřena, jestliže svorka není řádně zapnuta.
Hodinky s kaučukovým
Všechny hodinky Oris jsou vybaveny sklápěcí sponou.
Řeminek potřebující zkrácení délky:
- Poradte se s doporučeným prodejcem o přizpůsobení reminku na Vaší vellkost zápěstí.
- Jestliže má spona řemínku jemnou úpravu, můžete si délku upravit o
jistý stupeň sami. (viz kapitola "Jemné prizpúsobení sklápěcí spony")
Řemínky se sklápěcí sponou a Jednostrannýml otvory v řemínku:
- Sundejte hodinky ze zápěstí.
- Pomoci otvorů upravte remínek na Vaší velikost zápěstí.
Když je remínek upraven, zatlačte sponu pevně do správného otvoru, aby jste zabránili rozepnutí remínku.
- Na kaučukovém remínku s rozkládací nástavbou pro potápěčské obleky není úprava nutná.
Hodinky s kovovým tahem.
Kovové tahy musí být upravovány doporučeným prodejoem. Jejich úprava totlž obnáši odebrání nebo přidání článku tahu.
- Jestilže má spona tanu jemnou úpravu, můžete si dělku upravit o jistý stupeň sami. (viz kapitola "Jemné přizpůsobení sklápěcí spony").
Jemné prízpůsobení sklápěcí spony.
V případě, že má spona na kovo-vém tahu nebo kaučukovém že-mínku jemné přizpůsobení, jeho délka může být upravena limitovaným rozšírením tímto způsobem:
- Na kaučukovém řemínku s rozklá-dací nástavbou pro potápěčské obleky není úprava nutná.
- Noste ochranné brýle z důvodu zabránění zranění oka zkracova cím nářadím.
▶ Otevřete sklápěcí sponu a umístěte řemínek (korunkou směrující vořed) na lepenkovou počložku. - Pomoci dřevéného párátka za-
suňte jemné uzpůsobení kovově
závlačky do přezky řeminku (obr. 1).
▶ Opatrné uvolněte remínek a odstraňte ho. - Umistěte dolní část závlačky do nové pozice a potom zatlačte vnější šikmý řeminek proti nově, horní pozici závlačky (obr. 2).
Zatlačle opatrně dolů závlačku za použití nehtu nebo šroubováku (obr. 3) a vsuňte jí pod otvor spony dokud závlačka nezapadne.
▶ Ověřte, že řeminek drži pevně.
Obr. 1.
Obr. 2.
Obr. 3.
Poznámky.
Presnost.
- Mechanické hodinky měří čas přesně a spolehlivé. Jsou ale sa možřejmě činnosti, kdy je ideální přesnost měření vyžadována za jakékoli situace a v tom případě nejsou mechanické hodinky nejvhodnejším nástrojem. Čas je pro užívatele hodlnek důležitý, ale přesnost na vteřinu není néco, kvůli čemu by majltelé mechanických hodlnek nespail.
- Stupeň presnosti mechanických hodinek záleži na typu použitého strojku, na osobních návycích majitele a na kolisání okoiní teploty.
Hodinky Oris jsou ověřovány a nastavovány strojové, jejich denní rozsah je v toleranci –5 až +20 vteřin. Chronometry jsou nastavovány a testovány ve vyšší toleranci než tato. (viz. kapitola "Oris Chronometr". - Jestliže hodinky vykazulji větší nepřesnosti než je výše uvedený limit, mohou být seřízeny doporučeným prodejcem ve Vaší zemi. Během záruční lhůty je tento servis zdarma.
Chronometr.
- Švýcarské hodinky monhou být označeny jako chronometr pouze v případě, když je jejich hodinový strojek testován v soulacu se stan dardy NIH5 95-11./ISO 3159 a provádény nezávlislou svýcarskou institucí Contrôle Officiel Suisse des Chronomètres (COSC).
Testování chronometru COSC trvá 15 dní. Všechny testy jsou provádény v prostředí s vlínkostí 24 %. Odchlyku se měří kažých 24 hodin, poté jsou strojky nataženy a vynulovány. Desáty den tohoto testu jsou všechny komplíkace hodinek (jako je chronograf) přesměrovány na určení stupné pracovní přesnosti strojků. Úroverí strojku je určena v pětí různých pozićích a ve trech různých teplotách, jak je uvedeno niže: - Jestliže hodinky projdou testem, ziskaji certifikát potvrzující jejich stupeň přesnosti a jejich statut chronometru. Každý strojek je označen vygravirovaným číslem a číslem certifikace COSC.
| Den 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 | ||||||
| Poz. 6 H 3 H 9 H F H C H 6 H | ||||||
| T °C 23 23 23 23 23 23 23 23 23 23 23 23 23 23 23 23 23 23 23 23 23 23 | ||||||
| R(v/d) R1 R2 R3 R4 R5 R6 R7 R8 R9 R10* R11 R12 R13 R14 R15 | ||||||
| Test kritéri ∅ (strojku.) ∅ (strojku.)Všechny údaje ve vterlnách (v) za den (d) | Zkr. | >20 mm | <20 mm |
| Průměrná denní odchylka(v 5 rúzných polohách) | Mmoy | -4 až +6 | -5 až +8 |
| Průměrná velikost odchylky(průměrná denní velikost odchylky v 5 polohách) | Vmoy | max. 2 | max. 3.4 |
| Největší velikost odchylky(rozdíl mezi dvěma největšími odchylkami v totožné pozici) | Vmax | max. 5 | max. 7 |
| Rozdíl směrového uložení(mezí horizontální a vertikání polohou) | D | -6/+8 | -8/+10 |
| Největší rozdíl(mezí průměrnou denní odchylkou a odchylkou 5 pozic) | P | max. 10 | max. 15 |
| Teplotní rozdíl(odchylka °C při teplotním rozdílu) | C | ±0.6 | ±0.7 |
| Míra reprodukce(rozdíl mezi průměrnou odchylkou 15ctého dne aprůměrnou odchylkou v prvních dvou dnech testu) | R | ±5 | ±6 |
145
Vodotěsnost
Oris testuje všechny hodinky, aby vyhověly všem specifickým ná rokům kladeným na vodotěsnost. Všechny hodinky Oris jsou vodo těsně nejměně 3 ATM neboli 30 metrů. Jednotlivě vodotěsnosti u jednotlivých modelů jsou zobrazeny na zadním vičku pouzdra nebo na číselníku.
- Hodinky Oris s vodotěsností menší než 10 ATM (100 m) nesmí být nošeny do vody.
▶ Hodinky Orls s vodotěsností 10 ATM (100 m) nebo vice mohou být používány ve vodě.
- Postupem doby může každodenní nošení a stárnutí těsnění nepřiznivé ovlivňovat vodotěsnost hodinek. Oris proto doporučuje kontrolovat jednou do roka vodotěsnost hodinek u doporučeného prodejce.
- Aby byla zajistena čana uroven vodotěsnosti musí být standardní korunka vždy zatlačena do pozice 1.
- Sroubovací korunka, korunka se systémem Orls Quick Lock (QLC) a šroubovací tlačitka musi být vždy dotaženy, aby byla zajištěna daná úroveň vodotěsnosti.
▶ S korunkami a tlačitky nesmi byt manipulováno ve vodě.
Používání a údržba.
- Pravildehně udržujte v čistotě hodinky, kovový tah a kaučukový řeminek, Kdykoli jsou ponořeny do slaně vody, je následně vhodné je očistit např. zubním kartáčekem s vlahou mýdlovou vodou a poté vysušit měkkým hadříkem.
- Vyhněte se príměmu kontaktu hodinek a řeminku s rozpouštědly, čisticími prostředky, kosmetikou, parlémy, ald. Tyto produkly mohou poničit pouzdro, řeminek a těsnění.
Ochraňujte kožené a textilní řeminky od oleje, vody a vlhkosti a vyhněte se nadměrnému vystavování hodinek slunečním svitu.
| AtmStooy(Metry)(alm)(sl)(m) | ||||||||||
| 3 | 9 | 8 | 5 | 3 | 0 | √- | ||||
| 5 | 1 | 6 | 4 | 5 | 0 | √ | √ | |||
| 10 | 328 | (100) | √ | √ | √ | √ | √ | - | - | |
| 30984(300) | √ | √ | √ | √ | √ | √ | √ | |||
| 1003281 | (1000) | √ | √ | √ | √ | √ | √ | √ | ||
| 2006562 | (2000) | √ | √ | √ | √ | √ | √ | √ | ||
Neumístujte hodinky do blízkosti zařízení, která vyzařují silná magnetická pole (např. radio budíky, chladníčky, mikrofony)
- Vyhýbelte se s odhalenými hodln kami extrémním teplotám, tj. ne více než 60 °C a ne méně než -5 °C. Při běžném nošení chrání hodlnky před extrémními výkyvy tělesná teplota.
- Vyhýbejte se s hodinkami nánlým tepelným šokům, např. je neberte do sauny.
Hodinky Oris, stejné jako podobná zařízení s mechanickými komponenty, vyžadují čas od času údržhu. Potřeba údržby je velmi závisiá na osobních návých užívatele, klimatu a způsobu, jak je o hodinky pečováno. Prí pravidelné a zodpověcné údržbě je generální prohlídka doporučována každých 4–5 let.
Předložte svě hodínky oficláničnu prodejci nebo je zašlete do servisniho středlska Oris ve Vaší zemi. Seznam všech doporučených prodejců a servisních centen naleznete v příloze tohoto návodu, nejaktuálnější verzi pak na www.oris.cz.
- V případě dalších dotazů nevánejte kontaktovat nejbližšího prodejce Oris nebo naši webovou stránku www.oris.ch
Piktogramy.
Mechanické se samonátahem
Mechanické se samonáta
hem – vlastní vývoj Oris
Ruční natahování
Worldtimer
Chronometr
Alarm
Ukazatel zóny druhého času
© Šroubovací bezpečnostní korunka
Šroubovací bezpečnostní tlačítko
Korunka "Quick Lock"
Hellový ventil
Safírové sklo
Mineralní sklo
Plastové sklo
© Anti-reflexní povrchová úprava
Svitící čiseiník
Svitící Indexy a ručky se superluminovem
Svitící ručky se superluminovem
Číselník s diamanty
Ušlechtilá ocel
Ušlechtilá ocel/18 k zlato
18 k zlato
5 mikronů
Diamanty
Povrchová úprava DLC
Povrchová úprava PVD
that Titan
Keramické Nejlépe Ring
Zadní víčko s minerálním sklem
Flexibliní uchycení tahu, remínku
Vzdálenost mezi úchyty
Vzdálenost mimo úchyty
Pravá telecí kůže
Kaučuk
Textilie
Pravá krokodylí kůže
Vodotèsné do XX ATM
Kov pouzdra a tahu.
- Ulechttill ocel 316L, použivená na hodinkách Oris, je robustní s tryvanlivá, vyhovující prísným dermatologýkem požadavukům pro předcházeni alergí na nikl. Platné směrnice o použvání niklu v jednotlivých slátích uvádí, že objektám, které jsouv v přímém kontaktu s kůží, je povleno uvořuvání pouze 0,5 µg niklu na cm? kůže/tyden. Obsan niklu ve slitíné není rozhodujícím faktorem. Mnohem účležitjší je míra niklu uvořelněa do kuže. Prestože ulechttill ocel 316L není zcela niklu prosta, žadný nikl neuvoňuje.
Dvě třídy titanu použivaného na hodinkách Oris je čistá míra titanu, který může být také použit v implantátech a který má excelentní poměr pevnosti/rozpinavosti. Titan je o 45 % lechí než ocel, je také korozlodolný, k pokožce šetrný a na dotyk leplejší než ocel.
Povrchová úprava PVD.
- Physical Vapour Deposition (PVD) je proces, kde je mimořadně čistý a pevný materiál využiván ke genérování lonizované kovové páry, jejíž na je povrchové miována s inértním plynem. Přil kondenzaci je nanesena tenká vrstka na povrch hodinek. Proces PVD je provádén ve vákuu v potahovací komore. Tato procedura je jednou z nejmodernůjsích a ekologicky nejudržitel
nějších technologií povrchových úprav.
- Povrchové úpravy PVD jsou vysoce ořínavé, tvroč a oděruodolně. Jsou extrémné hladké a obzvlásté vhodně k povrchové úpravě části hodinek. Tyto povrchové úpravy mohou být jednovrství, výcevrství nebo mohou být použití v odstupňovaných vrstvách. Tlouštka vrstvy se pohýbuje v rozmzeí od 1 do 5 mikronů, ale v některých prípadech 1,0 nebo 15 mikronů a vice. V závislosti na počitéčním materiálu a zučastněném inertním plynu, muže být využito široké rozmzeí povrchových úprav PVD. V podstaté tyto pripady řadime do člyrech hlavních skupin: nitridace, karbidace, oxidace a karbonizace (Diamond-like carcon).
Povrchová úprava Diamond Like Carbon (DLC)
Jak je uvedeno výše, proces povr- chové úpravy DLC je povrchová úprava PVD yvuzivající dlamanty jako karbony. Tato ztravnítva a trení odolná povrchová úprava, objevující se v základní antractové barvů, v podatžó zahrnuje dlamanty měřicí jen několik nanomili-metru, pokrytych grařitem. Tato struktura je bežné nazývana jako Diamonds Like Carbon (DLC). Díky jej "diamantové" vrstvené struk-tuře, DLC vrsty mají výjlečné tvrdý povrch. Jsou podatnost tvrdší a vice otčruodolné než ultra tvrdě
třídy oceli, výjimečně korozlodolné, a navíc prátelské k pokožce.
Safirové sklo.
- Vělsina hodinek Oris je nyrí vybavena safirovým sklem na číselníku. Tento fakt je zminěn na zadní straně pouzdra.
Safirové sklo je s tvrdosti MOH 9 nejtvrósím ze všech tríd krystalů. Obsahuje syntetické safiry a jsou neobyčelné odolné vůči poškrábání. Tvrdší jsou již pouze diamanty s tvrostosti MOH 10. Navic safirové sklo je mnohem odolnější vůči nárazu než sklo minerální. - Pro zvýšení čitelnosti čiselníku má většina safírových skel hodinek Oris anti-reflexní povrchovou úpravu.
Některé modely Oris mají z důvodu ziskání lepši čitelnosti safirova skla s antireflexní povrchovou úpravou na obou stranách hodinek. Tato vnější vrstva se může kažcodenním nošením poškrábat. To je přirazený stav a poškrábání anti-reflexní vrstvy není zahrnuto v záruce.
Mineralni sklo
- Minerální sklo poskytuje čistou a jasnou čitelnost čiselníku, ale není
Technické informace a sourhnná tabulka.
odolně vůči poškrábání. Proto je využíváno pouze na zadní víčka hodinek Oris.
Plastové sklo.
- Plastové nebo pryskyříčné sklo je testovaný a odzkoušený materiál. Zajištuje dobrou čitelnost, je vysoce odolné vůči nárazu a teplotné přijemné na dotyk. Plastové sklo je velmi náchylné k poškrábání, hlavně v porovnání se satírovým sklem.
- Poškrábané plastové sklo je možné vyleštit na lešticím přístroji.
- Oris využivá plastová skla hlavně ve svých tradičních modelech Oris Big Crown, neboť v nich byly původně používány.
Svitici čiseiniky a rucky.
Většina hodinek Oris má ručky a Indexy na čiselníku pokryty Superluminiscenční svitící barvou. Svitící barva je nabijena slunečním nebo dokonce umělym světem a je naprosto bez radioaktivních přísad. Fosforečné barvivo si drží své vlastnosti a môže byt proto znovu použito tak často, jak je jen potřeba.
- Tato fostorečná vlastnost je nej- více zřetelná ve tmě a za tmavého
šera, hodinky nejvíce svíti prvních 60 minut. Po léto době ztrácejí svítící prvky svou intenzitu a jsou zřetelné měně. Přesto jsou údaje na číselníku čiteiné ve tmé 5 – 6 hodín.
K dosažení největší možné úrovně tosforečného záření nesmí být hodinky na slunci nebo na umělém světle zakryty (např. rukávem košile).
Kovové tahy, koženě
a kaučukové reminky.
- Všechny originální řemínky
Oris mají nápls na zadní straně
řemínku nebo na sponě.
Kovové tahy jsou vyrobeny z ušlechtilé oceli 316L nebo z titanu druhé třídy (viz. kapítola Kov pouzdra a tahu).
Zdroje všech kožených řeminků – z krokodyla, aligátora. pštrosa, rejnoka či ještěrky – nepocházejí z chráněných druhů zvířat. To je potvrzeno certifikátem CITES (Convention on International Trade In Endangered Species of Wild Fauna or Flora).
Kaučukové řemínky Oris jsou robustní, trvanilvě a vodéodolné. Kaučuková směs je netoxická a neobsahuje potenciální alergeny.
Lunární kalendár
20172018201920202021202220232024
| Leden | ○ 12● 28 | ○ 2/31● 17 | ● 6○ 21 | ○ 10● 24 | ● 13○ 28 | ● 2○ 17 | ○ 6● 21 | ● 11○ 25 |
| Únor | ○ 11● 26 | ● 15 | ● 4○ 19 | ○ 9● 23 | ● 11○ 27 | ● 1○ 16 | ○ 5● 20 | ● 9○ 24 |
| Březen | ○ 12● 28 | ○ 2/31● 17 | ● 6○ 21 | ○ 9● 24 | ● 13○ 28 | ● 2○ 18 | ○ 7● 21 | ● 10○ 25 |
| Duben | ○ 11● 26 | ● 16○ 30 | ● 5○ 19 | ○ 8● 23 | ● 12○ 27 | ● 1/30○ 16 | ○ 6● 20 | ● 8○ 23 |
| Květen | ○ 10● 25 | ● 15○ 29 | ● 4○ 18 | ○ 7● 22 | ● 11○ 26 | ○ 16● 30 | ○ 5● 19 | ● 8○ 23 |
| Červen | ○ 9● 24 | ● 13○ 28 | ● 3○ 17 | ○ 5● 21 | ● 10○ 24 | ○ 14● 29 | ○ 4● 18 | ● 6○ 22 |
| Červenac | ○ 9● 23 | ● 13○ 27 | ● 2○ 16 | ○ 5● 20 | ● 10○ 24 | ○ 13● 28 | ○ 3● 17 | ● 5○ 21 |
| Srpen | ○ 7● 21 | ● 11○ 26 | ● 1/30○ 15 | ○ 3● 19 | ● 8○ 22 | ○ 12● 27 | ○ 1/31● 16 | ● 4○ 19 |
| Září | ○ 6● 20 | ● 9○ 25 | ○ 14● 28 | ○ 2● 17 | ● 7○ 20 | ○ 10● 25 | ● 15○ 29 | ● 3○ 18 |
| Ríjen | ○ 5● 19 | ● 9○ 24 | ○ 13● 28 | ○ 1/31● 16 | ● 6○ 20 | ○ 9● 25 | ● 14○ 28 | ● 2○ 17 |
| Listopad | ○ 4● 18 | ● 7○ 23 | ○ 12● 26 | ● 15○ 30 | ● 4○ 19 | ○ 8● 23 | ● 13○ 27 | ● 1○ 15 |
| Prosinec | ○ 3● 18 | ● 7○ 22 | ○ 12● 26 | ● 14○ 30 | ● 4○ 19 | ○ 8● 23 | ● 12○ 27 | ● 1/30○ 15 |
Nov
Ó Úplněk
Časové zóny.
Časy v různých časových pásmech jsou založeny na UTC (Universal Coordinated Time), UTC převzal funkcí dríve vykonávanu Greenwich Mean Time (GMT), UTC a GMT jsou založeny na nuité zemóplně dělice, která prochází můsteckem Greenwich u Londyna. Ve většině prípadu je čas v jmych časových pásmech poditň přídaválním nebo adebiráním celých hodin, v závislosti na jejich vzdálenosti od nutého poledníku. V několika zemích, naří, Irán, Afgánístán, Indie a určité regiony Australie jsou časové rozdíly od 3C 1/2, 4 1/2, 5 1/2 nebo 9 1/2 hodiny.
Strojky.
- Detailni specifikace strojků naleznete na www.oris.ch.
Zāruka.
Oris SA poskytuje záruku na 24 měsiců od data prodeje, uvedeného v očíslovaném "Guarantee Card" (záručním listě) v souladu s následujícími podmínkami;
Tato záruka se vztahuje na materiál a výrobní závady, dále pak na vady vzniklé při dorućení hodinek Oris zákaznikovi. Tato záruka je platná pouze v připadě, že je záruční list vyplněn kompletně a správně, že je opatřen razítkem oficiálního prodejce Oris a že sérlové číslo na záručním listě se shoduje s čístem uvećeným na hodinkách.
Během záruční doby, uváděně na platné záruční karté, má majitel právo na bezplatnou opravu hodinek. Jestliže Oris zvází opravu jako finančně neefektivní, mohou být tyto hodinky v záruční době nahrazeny lotožným nebo podobným modelem.
Tato zāruka se nevztahuje na:
- Opotřebení vzniklé běžným našením a stárnutím hodinek, což je např. poškrábané sklo, vyolednutí barev nebo opotřebení kůže, textíli, kaučuku apod.
- Poškozerí vyplývající z nedodržení zásad uvedených v instrukcích pro
- Poškození jako náraz, promáčknutí, rozbité sklo a jiná mecha-nická poškození vyplývaljici z nevhodného, nadměrného nebo neopatrného zacházení s hodinkami.
- Poškození vyplývající z neodbomě provedené práce u neautorizovaného servisu.
- Hodinky upravované bez kontroly Oris.
- Dodatečně vydané formy záručního listu od přímého prodejce, např. malpobchodu.
Nepřimě poškození nebo následné poškození jakéhokoli druhu, např. následkem zablokování nebo nepřesnosti.
Tato záruka nepostihuje Vaše zákonná práva.
Zde popsaný záruční servis a doporučená údržba by měly být poskytovány pouze přes doporučeného prodejce nebo autorizovaného regionálního dovozce značky Oris. Seznam s přesným datumem vydání je přiložen. Nejaktuálnější verze seznamu je na www.oris.ch.
Doklad vlastnictvi.
155
Doklad vlastnictvi.
Tento list je dodáván pouze pro informaci a netvoří část záručních podmínek.
První majitel
Datum
Jméno a adresa
Komentar
Druhý majitel
Datum
Jméno a adresa
Komentář
Tretí majitel
Datum
Jméno a adresa
Komentár
Rychlé nastavení času a dne nesmí být prováděno mezi 3. a 1. hodlnou, protože v tuto je dobu mechanismus změny data aktivní a mohl by být poškozen.
Podle modelu uvolnete klasickou korunku pro nastavení nebo QLC korunku, přičemž postupujte podle instrukcí uvedených v kapitole 1.
- Korunku vytahnete do polony 2.
- Pro změnu data otáčejte ručkou směrem dopředu přes ukazatel 12 hodin. Poté pokračujte v otáčení ručky až na hodnotu času čtvrt na čtyří.
▶ Pomocí nástroje dodaného spolu s hodlnkami, připadně dřevěného párátka, stiskněte opakovaně tlačitko 3 až do zobrazení
pozadovaného dne v tydnu.
► Stisknutím tlačitka 4 nastavte měsíc.
▶ Stisknutím tlačitka 5 nastavte datum.
▶ Stisknutím tlačitka 6 naslavte mésíční fázi.
- Protože v rámci 24 hodinových cyklů je pohyb měsíce hůře zaznamenatelný, je měsíční fázi nejvhodnější nastavit, když je měsíc v novu nebo v úplňku.
▶ Pro nastaveni aktuálního času použljte korunku - pokud nastavujete čas odpoledne, nezapomeňte ručku nechat přejít přes 12. hodinu
Když je korunka v této poloze, hodinky stojí. Toho lze například využit pro jejich spuštění spolu s
časovým signálem, současně se kterým může být korunka zat-
lačena zpět do polohy 1.
▶ Tlakem uvedte korunku do polohy 1.
Podle modelu zablokujte klasickou korunku pro nastavení nebo QLC korunku, přičemž postupujte podle Instrukcí uvedených v kapitole 1.
Pozlice 0: Korunka je v zablokované
poloze, at se jedná
o klasickou nebo QLC
korunku
Poříce 1: Poloha pro otáčení
Pozice 2: Nastavení času a měsíční
fáze
Placitko pro nastavení
dne v týdnu
Plačitko pro nastavení
měsíce
Tlačitko pro nastaveni data
Ilačitko pro ukazatel
měsiční fáze
Ikazatel dne v měsící
Ukazatal möríso
Ukazatel mesi
10 Ukazatel měsíční fáze
Kazdy kus Oris Aquis Deptn Gauge prošel zkouškami a byla ověřena shoda se zkušebními standardy společnosli Oris. Je možné, že v důsledku tyzickéno poškození, nesprávnéno zacházení nebo jiného nekontrolovatelného vlivu nemusi ukazatel hlobky fungovat spravně. Dodržování těchto pokynů napomůže k tomu, aby se hodinky Oris Aquis Deptn Gauge staly idealním společníkem pro potápění.
Přesnost hloubkoměru
Následující parametry působí na fyzickou funkčnost hodinek Oris Aquis Depth Gauge a mohou mírně ovlivnit přesnost ukazatele hloubky:
Změna okolního tlaku vzduchu z důvodu rozdílů teploty, povětrnostních andmínek a nadmoříků výšky
▶ Rozdíl teploty okolního vzduchu/vody, zvlášte rozdíl teplot mezi hodinkami a vodou
▶ Slanost vody
Bezpečnostní opatření před potápěním
Zkontrolujte, aby v měricím kanálku nebyly žádné zbytky vody (tmavě šedě skvrny). Pokud tam jsou, vyčistěte kanálek podle popisu v části. Ink použivat čintící naduš
▶ Ujlistěte se, že teplota hodinek Oris
Aquis Depth Gauge odpovídá
teplotě okolního prostředí, t.j. že
před potápěním nebyly vystaveny
extrémnímu slunečnímu záření či
jinému zdroji tepla, nebo naopak chladu.
Hodinky Oris Aquis Depth Gauge používejte pouze jako pomocný mechanický hloubkoměr, tedy jako doplněk obvyklých potápěčských přístrojů.
Společnost Oris se zříká jakékoll odpovědnosti pro případy, kdy tyto pokyny nejsou dodržovány. Na hodinky se vztahuje mezinárodní záruka, jak je uvedeno v příručce k produktu Oris dodávaném s každými hodinkami Oris a je k dispozlici rovněž na adrese www.oris.ch
Součásti čisticí sady
Čistící sada pro hodinky Oris Aquis Depth Gauge obsahuje následující dily: 1× lnlekční stríkačka 5 ml (1)
▶ 1× injekim's
▶ 5× kanyla ②
▶ 5× ohebná trubička ③(namonto vaná na kanyle)
Jak použivat člstící sadu
Sada se použivá k vyčištění měřicího kanálku a odstranění zbytků vody. Postupujte následovně:
- Zaved te ohebnou trubicku pricne směrem ke kanálu do otvoru v safirovém sklíčku a zatlačte ji dovnitř, aby dosahovala až ke
konci kanálku. (obr. A)
2. Naplňte injekční stříkačku vodou. Poznámka: Nepoužívejte žádné agresivní čistici prostředky ani rozpouštědla, protože by mohlo dojit k poškození těsnění safirového sklička.
s. Nasadte Injekční střikačku na kanylu a vypléchněte kanálek vpouštěním vody ze střikačky. (obr. B)
4. Pokud je to treba, zopakujte kroky 2 a 3.
s. Vytahujte trubičku s nasazenou injekční stříkačkou pomalu z kanálku a současně vytahujte pist stříkačky, abyste z kanálku odsáli veškerou vodu.
6. Pro odstranění zbytků vody z kanálku provedte pouze kroky 1 a 5.
(obr. A)
(obr. B)
Všechny hodinky v výskoměrem Oris Big Crown ProPilot Altimeter prošly zkouškami, v rámci kterých byla ověřována shoda se zkušetními standardy společnostl Oris. Je možné, že v důsledku tyzického pôskození, nespravnéno zacházení nebo jiného nekontrolovatelného vlivu nemusi ukazatel nadmořské výsky a tlaku vzduchu fungovat správně. Dodržování těchto pokynů napomůže k tomu, aby se výskoměr Oris Big Crown ProPilot Altimeter stal ideálním společníkem pro vaše aktivity.
Přesnost měrení nadmořské výšky
Na funkční princíp a měříč tlaku výškoměru Oris Big Crown ProPilot Altimeter mají vliv následující parametry, které mohou vést k mírným odchylkám v přesnosti zobrazené nadmořské výšky:
Změna atmosférického tlaku vlivem různých teplot
Změna atmosférického tlaku vlivem různých teplotních gradien tů na různých mistech pro měření nadmořské výšky
- Změna klimatických podminek, jako například přechod z vysokého do nízkého tlaku
▶ VIIV pocasi vseobeche
Bezpečnostní opatření pro použití
Ujlistěte se, že teplota hodinek s výškoměrem Oris Big Crown ProPilot Altimeter odpovídá teplotě okolniho prostřecí, tj. že
před potápěním nebyly vystaveny extrémnímu slunečnímu záření či jinému zdroji tepla, nebo naopak chladu.
Zkontrolujte, zda není korunka u ukazatele 4 hodin vyšroubovaná a zda je v poloze 1, která je popsana v sekci „Jak použivat vyškoměr Oris Big Crown ProPilot Altimeter“. Červený kroužek korunky musí být zřetelně vidět. Vyškoměr nefunguje, je-li korunka našroubovaná do pouzdra.
Jakmile je korunka u ukazatele 4 hodin vyšroubovaná, vyvarujte se kontaktu hodinek s vodou. Vždy, když korunka u ukazatele 4 hodin není pevné zašroubovaná v poloze 0, je pouzdro otevřené a není vodotěsné. Ochranu proti vodní páře a vlhkosti pronikající do hodinek nýni zajištuje pouze speciálni PTFE membrána. Tato membrána v žádném připadě nezájištuje voděodoinost.
Zamezte kontaktu nečistot s hodinkami. Nečistota by mohla zablokovat PTFE membránu a prúduchy pouzdra, v důsledku čehož by nedocházelo k volně cirkulací vzduchu mezi pouzdrem a okolím. Ukazatel výskoměru v tom případě bude pracovat bud zpožděné, nebo vůbec.
- Pred čtením správné nadmořské výsky vždy přejedťe po hodinkách konečky prstů. Díky Jemnému přejetí prstů může aneroid a celý mechanismus tlakového výškoměru pracovat plynule.
- Pred použiváním výskoměru v souladu s instrukcemi uvedenými v oddíle „Jak použivat
výškoměr Oris Big Crown ProPilot Allimeter / serízení výškoměru" výškoměr vždy serídte.
Výškoměr často kontrolujte a kalibrujte, a to kdykoli máte k dispozici referenční bod pro nadmořskou výšku nebo referenční tlak pro kompenzaci měnících se okolních a meteorologických podmínek.
Z bezpechnostních důvodů: Výškoměr Oris Big Crown ProPilot Altimeter používejte při letech nebo expedicích pouze jako sekundární měřicí nástroj, doplň- kově k jinému zařízení zobrazují- címu nadmořskou výšku, v letadle například doplňkově k palubním měřicím přístrojům.
Poznámka: Letecké kabiny s uměle udřozovaným tlakem simulují prostředí s nižší nadmořskou výškou, než ve které se letadlo právě nacháží. Každý výškoměr pracující na základě měření tlaku, at’ůž elektronický, nebo mechanický, jako je Orís Big Crown ProPilot Atlimeter, zobrazuje běnhem letu aktuální tlak v kabině. Nástroje pro měření výšky v letadleck měří tlak a nadmořskou výšku prostřednictvím senzoru umístěných mimo letadlo.
Společnost Oris se zříká jakékolí odpovědnosti, pokud tyto pokyny nejsou dodržavány. Na hodinky se vztahuje mezinárodní záruka, jak je uvedeno v přiručce k produktu Oris dodávaném s každými hodinkami Oris a je k dispozici rovněž na adrese www.oris.ch.
Jak používat hodlnky s výško- měrem Oris Big Crown ProPilot Altimeter
Cifernik je rozdelen do tri vrstev – uprostřed jsou umístěny tradiční hodinky zobrazující čas. Červený ukazatel nad níml zobrazuje atmosfěrlcký tlak. Žlutý ukazatel na vnějším obvodovém kroužku zobrazuje výšku do 15 000 stop nebo 4 500 metrů.
1.ZÁKLADNÍ REŽIM
(Korunka v poloze 0): Jsou-li obě korunky bezpečně našroubovány, pracují hodinky v výškoměrem Big Crown ProPliot Aitimeter jako běžné automatické hodinky. Středový cíferník a jeho ručičky zobrazují čas a datum (které lze nastavit prostřednictvím korunky u ukazatele 2 hodin) a hodinky jsou voděodolně do hloucky 100 metrů / tlaku 10 barů.
2. AKTIVACE VÝŠKOMĚRU
(Korunka v poloze 1): Pro aktivaci výškoměru vyšroubujte korunku u ukazatele 4 hodin do polohy 1. Zobraží se červený kroužek u korunky, který signalizuje, že je výškoměr zapnutý.
3. SEŘÍZENÍ VÝŠKOMĚRU
(Korunka v poloze 2): Vytlähněte korunku ven do polohy 2 a jejím otáčením výškoměr nastavte. Existjů různé režimy pro seřízení - například otáčením korunky pro vyrovnání referenčního tiaku vzduchu QNH/QFE/QNE (který poskytuje např. kontrolní letecká véž) s červenou šipkou u ukazatele 6 hodín, případně otáčením korunky pro vyrovnání žlutého ukazatele s vaší aktualní známou nadmořskou výškou. Po nastavení zobrazují hodinky aktualní nadmořskou výšku prostřednictvím žlutého ukazatele a prostřednictvím červeného ukazatele aktuální atmosfěrický tiak.
5. NÁVRAT DO ZÁKLADNÍHO
REZIMU (Korunka v poloze 0): Pro vypnutí výškoměru a návrat do základního režimu našroubujte korunku zpět do polohy 0. Tim také zajistíte vodotěsnost hodinek do hloubky 100 metrů / tlaku 10 barů.
- MĚŘENÍ NADMOŘSKĚ VÝŠKY (Korunka v poloze 1): Po seřízení výškoměru zatlačte korunku zpět do polohy 1. Změny nadmořské výšky jsou nyní zobrazovány žlutým ukazatelem proti vnějšimu kroužku hodinek na stupnici 0–15 000 stop nebo 0–4 500 metrů.
Ribigasse 1
CH-4434 Hölstein
Phone +41 61 956 11 11
Fax +41 61 951 20 65
info@oris.ch
www.orls.ch
ORIS
Swiss Made Watches
Since 1904
