NÁVOD K OBSLUZE 14150106L Livarno Lux

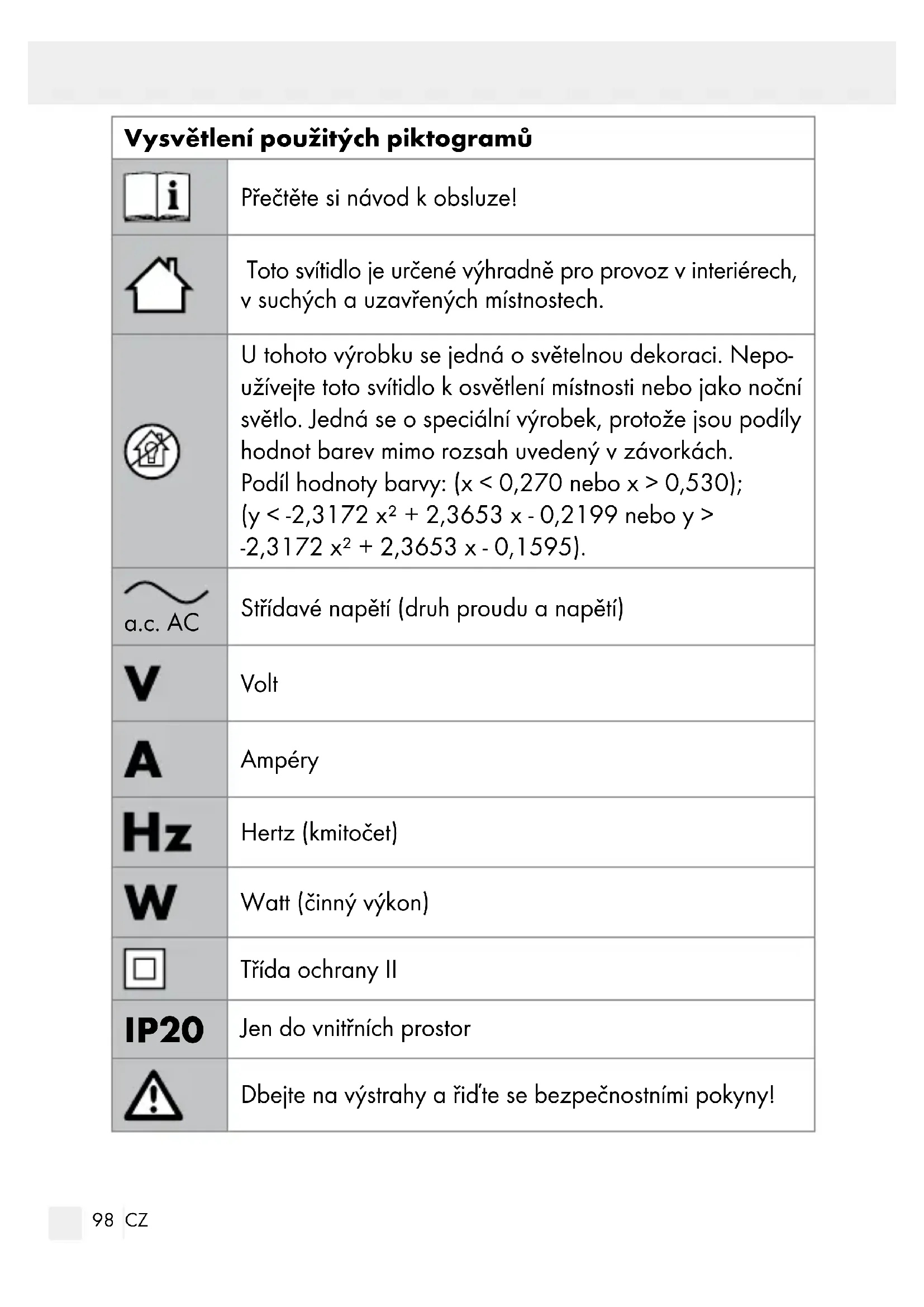

Obal i výrobek odstraňujte do odpadu ekologicky!100 CZ Vysvětlení použitých piktogramů
Teplota okolního prostředí tc. Teplota tělesa v udaném bodě Výstraha! Nebezpečí zásahu elektrickým proudem Uchovávejte baterie mimo dosah dětí! Obal je vyroben ze 100 % recyklovatelného papíru. Světelný LED pásek - 5 m Úvod Přečtěte si laskavě kompletně a pečlivě tento návod k ob- sluze. Tento návod je součástí tohoto výrobku a obsahuje důležité informace ouvedení zařízení do provozu a kza- cházení sním. Řiďte se vždy bezpečnostními pokyny. Před uvedením do provozu zkontrolujte, jestli je kdispozici správné napětí a jestli jsou všechny díly správně namontované. Jestliže máte ještě otázky nebo jste si nejistí při ovládání přístroje, kontaktujte vašeho prodejce nebo servis. Návod pečlivě uschovejte a případně jej předejte třetí osobě.101 CZ Použití ke stanovenému účelu Svítidlo je určeno výhradně pro provoz vinteriéru, vsuchých a uzavřených místnostech. Tento přístroj je určen pouze pro privátní použití v domácnosti, není vhodný pro komerční účely. Jiné než popsané použití nebo změna na výrobku není dovolena a může vést k jeho poškození. Navíc je to spojeno s nebezpečím, jako je např. zkrat, požár, zásah elektrickým proudem. Tento výrobek je určen jen k normálnímu provozu. U tohoto výrobku se jedná o světelnou dekoraci. Nepouží- vejte toto svítidlo k osvětlení místnosti nebo jako noční světlo. Jedná se o speciální výrobek, protože se hodnoty podílů barev nachází mimo oblasti uvedené v závorkách. Podíl hodnoty barvy: (x < 0,270 nebo x > 0,530); (y < -2,3172 x² + 2,3653 x - 0,2199 nebo y > -2,3172 x² + 2,3653 x - 0,1595). Obsah dodávky Bezprostředně po vybalení vždy zkontrolujte úplnost dodávky a bezvadný stav zařízení. 1 LED pásek, model 14150106L 1 síťový adaptér 1 přijímač 2 šrouby (přijímač) 4 spojky 8 krytky pro spojky 1 držák kabelu 1 lepící páska (přijímač) 3 lepící pásky 1 4násobný rozdělovač 4 krytky pro 4násobný rozdělovač 1 dálkové ovládání 1 návod k montáži a obsluze102 CZ Popis dílů
Přívodní napájecí kabel
Přihrádka na baterie
Lepící páska (přijímač)
Krytka (4násobný rozdělovač)
Lepící páska Technické údaje LED pásek: Model č.: 14150106L Provozní napětí: 220–240 V
50 / 60 Hz Celkový příkon: maximálně 24 W Třída ochrany: II / Druh ochrany: IP20 Síťový adaptér: Model č.: XY24Z-1202000H-EW Provozní napětí: 220–240 V
50 / 60 Hz Výstupní proud: 12 V , 2,0 A, 24 W Třída ochrany: II / Druh ochrany: IP20 Baterie pro dálkové ovládání: Typ: CR 2025103 CZ Bezpečnost Bezpečnostní pokyny Při škodách způsobených nedodržením tohoto návodu k obsluze zaniká záruka! Za následné škody se neručí! Za věcné nebo osobní škody, způsobené neodborným zacházením nebo nerespektováním bezpečnostních pokynů, se neručí!
NEBEZPEČÍ OHROŽENÍ ŽI-
VOTA A ZRANĚNÍ MALÝCH I VĚTŠÍCH DĚTÍ! Nenechávejte děti nikdy samotné s obalovým materiálem. Hrozí nebezpečí udušení obalovým materiálem. Děti často podcení nebezpečí. Výrobek chraňte před dětmi. Tento výrobek mohou používat děti od 8 let, osoby se sníženými fyzickými, smyslovými nebo duševními schopnosti nebo s nedosta- tečnými zkušenostmi a znalostmi, jestliže budou pod dohledem nebo byly poučeny o bezpečném používání výrobku a chápou nebezpečí, která z jeho používání vyplývají. S výrobkem si děti nesmí hrát. Děti nesmí bez dohledu provádět čištění ani uživatels- kou údržbu. Zabraňte ohrožení života v důsledku zásahu elektrickým proudem Před každým použitím zkontrolujte LED pásek, jestli není poškozený. Nikdy LED pásek nepoužívejte, pokud jste zjistili nějaká poškození. Poškozený přívodní kabel znamená ohrožení života elektrickým proudem. Při poškozeních, opravách nebo jiných problémech se obraťte na servis nebo na kvalifikovaného elektrikáře. Přívodní104 CZ síťový kabel tohoto přístroje nelze vyměnit. Po poškození kabelu se přístroj musí odstranit do odpadu. Tento přístroj neobsahuje žádné díly u nichž by spotřebitel musel provádět údržbu. Před použitím se ujistěte, že dané síťové napětí souhlasí spotřeb- ným provozním napětím artiklu (viz „Technické údaje“). Bezpodmínečně se vyvarujte kontaktu s vodiči a kontakty pod napětím a svodou nebo jinými kapalinami. Nikdy neotvírejte žádný z elektrických dílů výrobku, ani do nich nestrkejte žádné předměty. Takové zásahy znamenají nebezpečí ohrožení života elektrickým proudem. Osvětlovací prostředek tohoto svítidla nelze vyměnit; jestliže je vadný, musí se vyměnit celé svítidlo. Nepoužívejte LED pásek přikrytý předměty nebo vožený do plochy. Nestavte lampu na vlhké nebo vodivé podklady. Tento LED pásek se nesmí elektricky spojovat s jinými LED pásky. Nepřipevňujte výrobek ostrými svorkami nebo hřebíky. Síťovou zástrčku před montáží, demontáží nebo čištěním vytáhněte ze zásuvky. Nikdy se nedotýkejte síťové zástrčky nebo LED pásku mokrýma rukama. Používejte výhradně dodané součástky, jinak zanikají všechny nároky ze záruky. Nespojujte tento světelný kabel svýrobky jiných výrobců. Připojení musí být provedeno pouze při použití dodaných konek- torů. Před použitím utěsněte všechny volné konce. Světelný kabel nepoužívejte, pokud je zakrytý nebo zapuštěný do povrchu. LED pásek v obalu se nesmí připojovat na přívod elektrického proudu. Před připojením artiklu na síť elektrického proudu artikl úplně rozviňte. Před připojením artiklu na síť elektrického proudu artikl úplně rozviňte.105 CZ Uněkterých osob může dojít kepileptickým záchvatům nebo po- ruchám vědomí působením blesků nebo jiných světelných efektů. Při epileptických symptomech ihned vyhledejte lékařskou pomoc. Vyvarujte se nebezpečí požáru a poranění Tento artikl neobsahuje žádné díly, u nichž by spotřebitel musel provádět údržbu. LED nelze vyměnit. Po výpadku LED na konci jejich životnosti se musí celý artikl vyměnit. Toto svítidlo není vhodné kpoužití s extrémními stmívači a elektronickými spínači. Nedívejte se za provozu zblízka do LED. Nedívejte se na LED optickou pomůckou (např. lupou). Tak postupujete správně Instalujte LED pásek tak, aby byl chráněn před znečištěním a silném zahřátím. Buďte vždy pozorní! Dbejte vždy na to, co děláte, a postupujte vždy srozumem. V žádném případě LED pásek nepoužívejte, pokud se cítíte nesoustředění nebo je Vám nevolno. Před použitím se seznamte se všemi pokyny a zobrazeními vtomto návodu a rovněž se samotným LED páskem. K úplnému odpojení LED pásku od přívodu elektrického proudu se musí síťový adaptér vytáhnout ze zástrčky.106 CZ Bezpečnostní pokyny pro baterie a akumulátory DRŽTE BATERIE MIMO DOSAH DĚTÍ! Spolknutí může způsobit chemická popálení, proděravění měkkých tkání a smrt. Těžké popáleniny se mohou projevit během 2 hodin po požití. Ihned vyhledat lékaře. NEBEZPEČÍ OHROŽENÍ ŽIVOTA! Uchovávejte baterie a akumulátory mimo dosah dětí. V případě spolknutí okamžitě vyhledejte lékařskou pomoc! NEBEZPEČÍ VÝBUCHU!
Nenabíjecí baterie nikdy znovu nenabíjejte. Baterie nebo akumu- látory nezkratujte ani je neotevírejte. Hrozí přehřátí, nebezpečí požáru nebo jejich prasknutí. Nikdy neházejte baterie nebo akumulátory do ohně ani do vody. Nevystavujte baterie nebo akumulátory mechanickému zatížení. Nebezpečí vytečení baterií / akumulátorů Zabraňte extrémním podmínkám a teplotám, např. na topení anebo na slunci, které mohou negativně ovlivnit funkci baterií nebo akumulátorů. Vpřípadě vytečení baterií / akumulátorů zabraňte kontaktu chemi- kálií spokožkou, očima a sliznicemi! Omyjte ihned postižená místa dostatečným množstvím čisté vody a vyhledejte lékařskou pomoc! NOSTE OCHRANNÉ RUKAVICE!
Vyteklé i poškozené baterie nebo akumulátory mohou při kontaktu s pokožkou způsobit její poleptání. Noste proto vhodné rukavice.107 CZ V případě vytečení ihned odstraňte baterie nebo akumulátory z výrobku, abyste zabránili jeho poškození! Používejte jen baterie nebo akumulátory stejného typu. Nekombi- nujte staré baterie nebo akumulátory s novými! Odstraňte baterie nebo akumulátory při delším nepoužívání z výrobku. Nebezpečí poškození výrobku Používejte jen udaný typ baterie nebo akumulátoru! Nasazujte baterie nebo akumulátory podle označení polarity (+) a (-) na bateriích nebo akumulátorech a na výrobku. Vyčistěte před vložením kontakty baterie nebo akumulátoru a kontakty v přihrádce na baterie! Vybité baterie nebo akumulátory ihned vyjměte z výrobku. Uvedení do provozu Před prvním použitím odstraňte veškerý obalový materiál. LED pásek v obalu se nesmí připojit na přívod elektrického proudu. Upozornění: Dbejte na to, aby se vbezprostřední blízkosti místa montáže nacházela zásuvka. Vložení a výměna baterií (viz obr. A) Upozornění: Před prvním použitím vytáhněte izolační proužek
z přihrádky na baterie
Jestliže se zkrátí dosah dálkového ovládání
, je třeba vyměnit jeho baterii
. K tomu vytáhněte zásuvku na baterie z dálkového ovládání
a vložte dovnitř nové.108 CZ Upozornění: Správná polarita je vyznačená na zadní straně dálkového ovládání
zase do dálkového ovládání
Zkracování a spojování LED pásku Máte možnost LED pásek individuálně zkrátit a spojit.
NEBEZPEČÍ OHROŽENÍ ŽIVOTA ÚRAZEM
ELEKTRICKÝM PROUDEM! Před veškerými pracemi na LED pásku
odpojte přívod elektrického proudu. Za tímto účelem vytáhněte síťový adaptér
ze zásuvky. Zvolte si požadovanou délku LED pásku. Upozornění: Dbejte na to, abyste LED pásek zkrátili na správném místě. Místo k rozdělení leží přesně uprostřed pólů a je označené černou linkou (+12 V DC, DI, GND, GND) (viz obr. C). Zkraťte světelný LED pásek
nůžkami. Nakonec přitlačte oba konce LED pásku
(viz obr. C). Při připojování LED pásku
dbejte na správnou po- laritu spojení (+12 V DC, DI, GND, GND) a na značení šipkami na LED pásku
. Natištěné šipky musí ukazovat jedním směrem (viz obr. C). Nakonec zatlačte na oba konce spojky
(viz obr. C). Zkontrolujte správné usazení. Máte možnost spojit LED pásek
se 4násobným rozdělovačem
. K tomu opakujte kroky z kapitoly „Zkracování a spojování LED pásku“. Dbejte přitom na obrázek F. Jestliže nechcete po zkrácení pásku připojit další díl, nezapomeňte před použitím artiklu přelepit volný konec LED pásku
(viz obr. G).109 CZ Montáž LED pásku Upozornění: Dbejte na to, aby montážní plocha byla čistá, bez mastnoty a suchá. V opačném případě může být narušena přilnavost lepicí pásky. Upozornění: Dbejte na to, aby se vbezprostřední blízkosti mon- tážní plochy nacházela zásuvka. Zvolte si vhodnou montážní plochu. Spojte přívodní napájecí kabel
(viz obr. A). Nyní spojte LED pásek
. Dbejte přitom na značení šipkami a polaritu (+12 V DC) na LED pásku
(viz detail obr. A). Stáhněte ochrannou fólii ze zadní strany LED pásku
(viz obr. B). Nalepte světelný LED pásek
s lepící páskou na montážní plo- chu a pevně ho přitlačte (viz obr. B). Stáhněte ochrannou folii z obou stran lepící pásky (přijímače)
a přilepte jí na zadní stranu přijímače
(viz obr. E). Přilepte přijímač
na požadované místo. Přišroubujte přijímač
Stáhněte ochrannou fólii
ze zadní strany držáku kabelu
na požadované místo a potom upněte senzor
(viz obr. D). Zapojte síťový adaptér
do zásuvky. Vaše svítidlo je nyní připraveno kprovozu.110 CZ Zapínání a vypínání světelného LED pásku Kzapnutí nebo vypnutí LED pásku
stiskněte tlačítko ON / OFF na dálkovém ovládání
Upozornění: Tlačítko OFF na dálkovém ovládání
je určeno pouze ke krátkodobému vypnutí LED pásku
vytáhněte síťový adaptér
ze zásuvky. Upozornění: LED pásek
má paměťovou funkci. Ukládá do paměti naposledy nastavený program. Pro podrobný přehled všech 166 programů skenujte QR kód. Údržba a čištění
NEBEZPEČÍ OHROŽENÍ ŽIVOTA ÚRAZEM
ELEKTRICKÝM PROUDEM! Před veškerými pracemi na LED pásku
odpojte přívod elektrického proudu. Za tímto účelem vytáhněte síťový adaptér
ze zásuvky. Nepoužívejte na čištění rozpouštědla, benzín nebo podobné látky, lampu můžete poškodit. Na čištění LED pásku
používejte suchý hadr, který nepouští vlákna. Zlikvidování Obal se skládá zekologických materiálů, které můžete zlikvidovat prostřednictvím místních sběren recyklovatelných materiálů.111 CZ
Při třídění odpadu se řiďte podle označení obalových mate- riálů zkratkami (a) a čísly (b), s následujícím významem: 1–7: umělé hmoty / 20–22: papír a lepenka / 80–98: složené látky. Výrobek a obalové materiály jsou recyklovatelné, zlikvidujte je odděleně pro lepší odstranění odpadu. Logo Triman platí jen pro Francii. Vzájmu ochrany životního prostředí vysloužilý výrobek nevyhazujte do domovního odpadu, ale předejte k od- borné likvidaci. O sběrnách a jejich otevíracích hodinách se můžete informovat u příslušné správy města nebo obce. Vadné nebo vybité baterie resp. akumulátory se musí, podle směrnice 2006/66/ES a jejích příslušných změn, recyklovat. Baterie, akumulá- tory i výrobek odevzdejte zpět do nabízených sběren. Ekologické škody v důsledku chybné likvidace baterií / akumulátorů! Baterie / akumulátory se nesmí zlikvidovat v domácím odpadu. Mohou obsahovat jedovaté těžké kovy a musí se zpracovávat jako zvláštní odpad. Chemické symboly těžkých kovů: Cd = kadmium, Hg = rtuť, Pb = olovo. Proto odevzdejte opotřebované baterie / akumulátory u komunální sběrny.112 CZ Záruka a servis Záruka Od okamžiku zakoupení dostáváte na výrobek záruku po dobu 36 měsíců. Zařízení bylo svědomitě vyrobeno a podrobeno přesné kontrole jakosti. Během záruční doby odstraníme bezplatně všechny vady materiálu a výrobní vady. V případě, že se přesto během záruční doby vyskytnou závady, zašlete přístroj na uvedenou adresu servisu a uveďte následující číslo modelu: 14150106L. Ze záruky vyloučeny škody způsobené neodborným zacházením, nere- spektováním návodu kobsluze nebo zásahem neautorizovanou osobou, jakož i poškození rychleopotřebitelných dílů (např. svíticí prostředky). Záručním výkonem se záruční doba neprodlouží ani neobnoví. Adresa servisu Briloner Leuchten GmbH & Co. KG Im Kissen 2 59929 Brilon NĚMECKO Tel.: +49 29 61 / 97 12–800 Fax: +49 29 61 / 97 12–199 E-Mail: kundenservice@briloner.com www.briloner.com Servisní číslo zdarma: Tel.: 00800 / 27456637 IAN 345123_2004113 CZ Pro všechny požadavky si připravte pokladní blok a číslo výrobku (např. IAN 123456_7890) jako doklad o nákupu. Evropské prohlášení o shodě Tento výrobek splňuje požadavky platných evropských a národních směrnic. Shoda byla dokázána. Příslušné vysvětlivky a podklady jsou deponovány u výrobce. Výrobce Briloner Leuchten GmbH & Co. KG Im Kissen 2 59929 Brilon
