BEDIENUNGSANLEITUNG 14150106L Livarno Lux
LED-BAND, 5 M Montage-, Bedienungs- und Sicherheitshinweise
11 125 DE/AT/CH Legende der verwendeten Piktogramme ................................................................... Seite 6 Einleitung ............................................................................. Seite 8 Bestimmungsgemäße Verwendung ........................................ Seite 9 Lieferumfang ............................................................................ Seite 9 Teilebeschreibung ................................................................... Seite 10 Technische Daten .................................................................... Seite 10 Sicherheit ............................................................................. Seite 11 Sicherheitshinweise ................................................................. Seite 11 Sicherheitshinweise für Batterien / Akkus ............................... Seite 14 Inbetriebnahme ............................................................. Seite 16 Batterien einlegen / wechseln ................................................. Seite 16 LED-Band kürzen / verbinden ................................................. Seite 16 LED-Band montieren ................................................... Seite 17 LED-Band ein- / ausschalten .................................................... Seite 18 Wartung und Reinigung ......................................... Seite 19 Entsorgung ......................................................................... Seite 19 Garantie und Service ................................................ Seite 20 Garantieerklärung ................................................................... Seite 20 Serviceadresse ........................................................................ Seite 21 Konformitätserklärung ............................................................. Seite 21 Hersteller .................................................................................. Seite 226 DE/AT/CH Legende der verwendeten Piktogramme Bedienungsanleitung lesen! Diese Leuchte ist ausschließlich für den Betrieb im Innenbereich, in trockenen und geschlossenen Räumen geeignet. Bei diesem Artikel handelt es sich um eine Leuchtdekoration. Verwenden Sie diese Leuchte nicht zur Raumbeleuchtung oder als Nachtlicht. Es handelt sich um ein Spezialpro dukt, da die Farbwertanteile außerhalb der in Klammern aufgeführten Bereiche sind. Farbwertanteil: (x < 0,270 oder x > 0,530); (y < -2,3172 x² + 2,3653 x - 0,2199 oder y > -2,3172 x² + 2,3653 x - 0,1595). a.c. AC Wechselspannung (Strom- und Spannungsart) Volt Ampere Hertz (Frequenz) Watt (Wirkleistung) Schutzklasse II IP20 Nur für den Innenbereich Warn- und Sicherheitshinweise beachten!7 DE/AT/CH Legende der verwendeten Piktogramme Lebens- und Unfallgefahr für Kleinkinder und Kinder Umweltschäden durch falsche Entsorgung der Batterien / Akkus! SELV Schutzkleinspannung Diese Leuchte ist nicht geeignet für externe Dimmer und elektronische Schalter. Explosionsgefahr! Schutzhandschuhe tragen! So verhalten Sie sich richtig Kurzschlussfester Sicherheitstrans formator Unabhängiges Betriebsgerät Polarität des Netzanschlusses d.c. DC Gleichspannung (Strom- und Spannungsart)

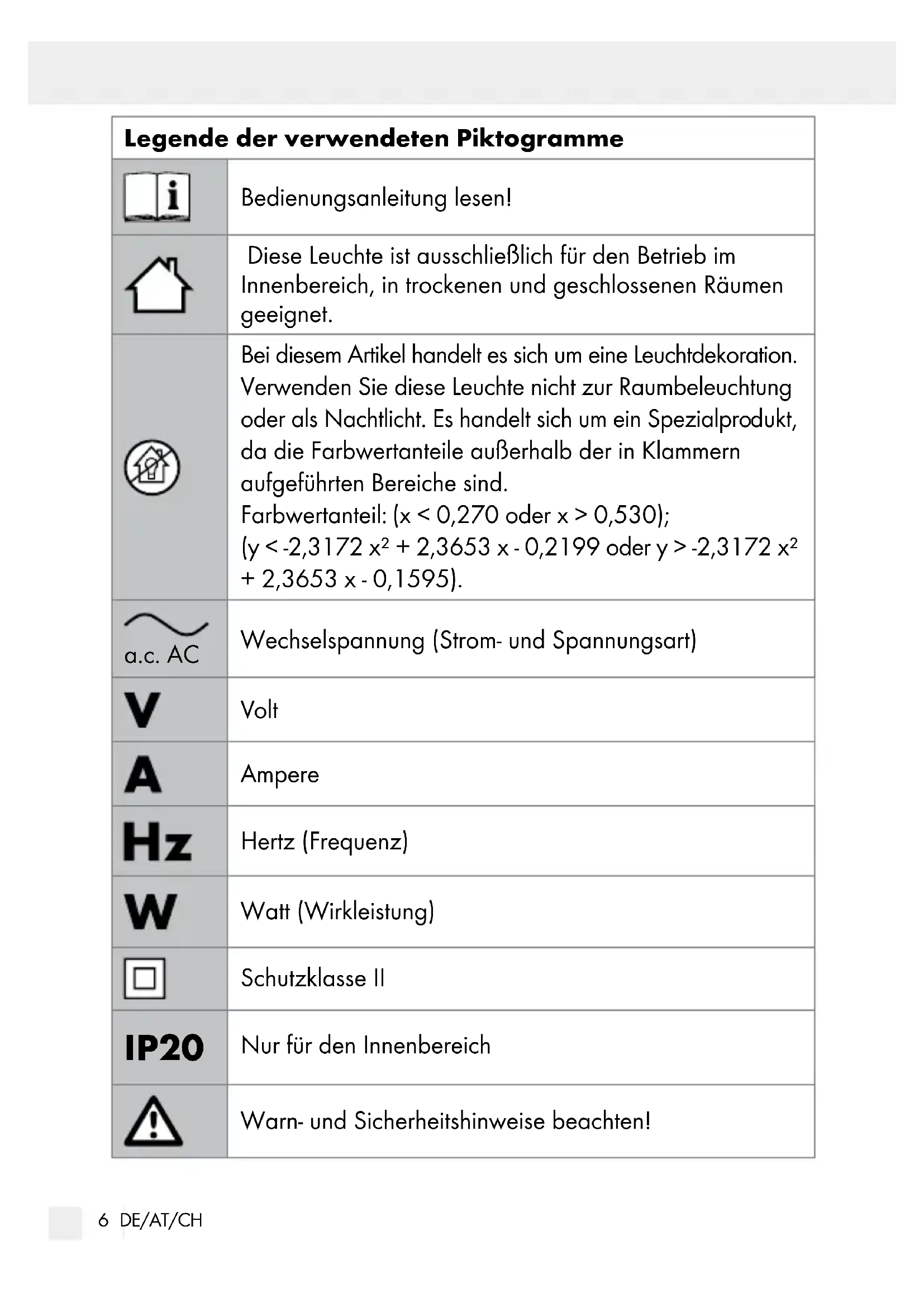

Entsorgen Sie Verpackung und Gerät umweltgerecht!8 DE/AT/CH Legende der verwendeten Piktogramme
Umgebungstemperatur tc. Gehäusetemperatur am angegebenen Punkt Warnung! Gefahr von elektrischem Schlag Batterien außerhalb der Reichweite von Kindern aufbewahren! Die Verpackung besteht aus 100 % recyceltem Papier. LED-Band, 5 m Einleitung Bitte lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch. Diese Anleitung gehört zu diesem Produkt und enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Beachten Sie immer alle Sicherheitshinweise. Prüfen Sie vor der Inbetriebnahme, ob die korrekte Spannung vorhanden ist und ob alle Teile richtig montiert sind. Sollten Sie Fragen haben oder unsi- cher in Bezug auf die Handhabung des Gerätes sein, setzen Sie sich bitte mit Ihrem Händler oder der Servicestelle in Verbindung. Bewahren Sie diese Anleitung bitte sorgfältig auf und geben Sie sie ggf. an Dritte weiter.9 DE/AT/CH Bestimmungsgemäße Verwendung Diese Leuchte ist ausschließlich für den Betrieb im Innenbe- reich, in trockenen und geschlossenen Räumen geeignet. Dieses Gerät ist nur für den Einsatz in privaten Haushalten und nicht für den kommerziellen Gebrauch vorgesehen. Eine andere Verwendung als zuvor beschrieben ist nicht zulässig und führt zur Be- schädigung dieses Produktes. Darüber hinaus ist dies mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischem Schlag etc. verbunden. Dieses Produkt ist vorgesehen für den normalen Betrieb. Bei diesem Artikel handelt es sich um eine Leuchtdekoration. Verwenden Sie diese Leuchte nicht zur Raumbeleuchtung oder als Nachtlicht. Es handelt sich um ein Spezialprodukt, da die Farbwertanteile außerhalb der in Klammern aufgeführten Bereiche sind. Farbwertanteil: (x < 0,270 oder x > 0,530); (y < -2,3172 x² + 2,3653 x - 0,2199 oder y > -2,3172 x² + 2,3653 x - 0,1595). Lieferumfang Kontrollieren Sie unmittelbar nach dem Auspacken immer den Lieferum- fang auf Vollständigkeit sowie den einwandfreien Zustand des Gerätes. 1 LED-Band, Modell 14150106L 1 Netzadapter 1 Empfänger 2 Schrauben (Empfänger) 4 Verbinder 8 Abschlusskappen für die Verbinder 1 Kabelhalterung 1 Klebestreifen (Empfänger) 3 Klebestreifen 1 4-fach-Verteiler 4 Abschlusskappen für den 4-fach-Verteiler 1 Fernbedienung 1 Montage- und Bedienungsanleitung10 DE/AT/CH Teilebeschreibung
Netzanschlussleitung
Klebestreifen (Empfänger)
Abschlusskappe (4-fach-Verteiler)
Klebestreifen Technische Daten LED-Band: Modell-Nr.: 14150106L Betriebsspannung: 220–240 V
50 / 60 Hz Gesamtleistung: max. 24 W Schutzklasse: II / Schutzart: IP20 Netzteil: Modell-Nr.: XY24Z-1202000H-EW Betriebsspannung: 220–240 V
50 / 60 Hz Ausgangsstrom: 12 V , 2,0 A, 24 W Schutzklasse: II / Schutzart: IP20 Batterie für Fernbedienung: Typ: CR 202511 DE/AT/CH Sicherheit Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicher- heitshinweise verursacht werden, wird keine Haftung übernommen!
GEFAHR FÜR KLEINKINDER UND KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungs- material. Es besteht Erstickungsgefahr durch Verpackungsmaterial. Kinder unterschätzen häufig die Gefahren. Halten Sie Kinder stets vom Produkt fern. Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Vermeiden Sie Lebensgefahr durch elektrischen Schlag Überprüfen Sie vor jedem Gebrauch das LED-Band auf etwaige Beschädigungen. Benutzen Sie Ihr LED-Band niemals, wenn Sie irgendwelche Beschädigungen feststellen.12 DE/AT/CH Eine beschädigte Netzanschlussleitung bedeutet Lebensgefahr durch elektrischen Schlag. Wenden Sie sich bei Beschädigungen, Reparaturen oder anderen Problemen an die Servicestelle oder eine Elektrofachkraft. Die Netzanschlussleitung dieses Gerätes kann nicht ersetzt werden. Bei Beschädigung der Leitung ist das Gerät zu verschrotten. Das Gerät enthält keine Teile, welche vom Verbraucher gewartet werden können. Vergewissern Sie sich vor der Benutzung, dass die vorhandene Netzspannung mit der benötigten Betriebsspannung des Artikels übereinstimmt (siehe „Technische Daten“). Vermeiden Sie unbedingt die Berührung der netzspannungsführen- den Leitungen und Kontakte mit Wasser oder anderen Flüssigkeiten. Öffnen Sie niemals eines der elektrischen Betriebsmittel oder stecken irgendwelche Gegenstände in dieselben. Derartige Eingriffe be- deuten Lebensgefahr durch elektrischen Schlag. Die Lichtquelle dieser Leuchte ist nicht ersetzbar; wenn die Licht- quelle das Ende ihrer Lebensdauer erreicht hat, ist die gesamte Leuchte zu ersetzen. Benutzen Sie das LED-Band nicht, wenn es mit Gegenständen abgedeckt oder in eine Oberfläche eingelegt ist. Montieren Sie die Leuchte nicht auf feuchten oder leitenden Unter- gründen. Dieses LED-Band darf mit einem anderen LED-Band nicht elektrisch verbunden werden. Nicht mit scharfen Klammern oder Nägeln befestigen. Ziehen Sie immer den Netzstecker vor der Montage, Demontage oder Reinigung aus der Steckdose. Fassen Sie niemals den Netzstecker oder das LED-Band mit nassen Händen an. Verwenden Sie ausschließlich die mitgelieferten Einzelteile, anson- sten erlöschen alle Gewährleistungsansprüche.13 DE/AT/CH Verbinden Sie diesen Lichtschlauch nicht mit dem Produkt eines anderen Herstellers. Eine Zwischenverbindung darf nur mit Hilfe der mitgelieferten Steckverbinder hergestellt werden. Alle offenliegenden Enden müssen vor der Verwendung isoliert werden. Verwenden Sie den Lichtschlauch nicht, wenn er durch etwas anderes abgedeckt ist. Das LED-Band darf nicht mit dem Stromnetz verbunden werden, während es in der Verpackung ist. Legen Sie den Artikel vollständig aus, bevor Sie ihn an das Stromnetz anschließen. Bei manchen Personen kann es zu epileptischen Anfällen oder Bewusstseinsstörungen kommen, wenn Sie bestimmten Blitzlichtern oder Lichteffekten ausgesetzt werden. Suchen Sie bei epileptischen Symptomen umgehend einen Arzt auf. Vermeiden Sie Brand- und Verletzungsgefahr Dieser Artikel enthält keine Teile, die vom Verbraucher gewartet werden können. Die LEDs können nicht ausgetauscht werden. Sollten die LEDs am Ende ihrer Lebensdauer ausfallen, muss der ganze Artikel ersetzt werden. Diese Leuchte ist nicht geeignet für externe Dimmer und elektronische Schalter. Bei Betrieb nicht aus kurzem Abstand in die LED schauen. Die LED nicht mit einem optischen Instrument (z. B. Lupe) betrachten. So verhalten Sie sich richtig Montieren Sie das LED-Band so, dass es vor Verschmutzung und zu starker Erwärmung geschützt ist.14 DE/AT/CH Seien Sie stets aufmerksam! Achten Sie immer darauf, was Sie tun und gehen Sie stets mit Vernunft vor. Verwenden Sie das LED-Band in keinem Fall, wenn Sie unkonzentriert sind oder sich unwohl fühlen. Machen Sie sich vor der Verwendung mit allen Anweisungen und Abbildungen in dieser Anleitung sowie mit dem LED-Band selbst vertraut. Um das LED-Band vollständig von der Stromversorgung zu tren- nen, muss der Netzadapter aus der Steckdose gezogen werden. Sicherheitshinweise für Batterien / Akkus
BATTERIEN AUSSERHALB DER REICHWEITE
VON KINDERN AUFBEWAHREN! Das Verschlucken kann chemische Verbrennungen, Perforation von Weichteilgewebe und den Tod verursachen. Schwere Verbrennun- gen können innerhalb von 2 Stunden nach dem Verschlucken auftreten. Sofort einen Arzt aufsuchen. LEBENSGEFAHR! Halten Sie Batterien / Akkus außer Reichweite von Kindern. Su- chen Sie im Falle eines Verschluckens sofort einen Arzt auf! EXPLOSIONSGEFAHR!
Laden Sie nicht aufladbare Batterien niemals wieder auf. Schließen Sie Batterien / Akkus nicht kurz und / oder öffnen Sie diese nicht. Überhitzung, Brandgefahr oder Platzen können die Folge sein. Werfen Sie Batterien / Akkus niemals in Feuer oder Wasser. Setzen Sie Batterien / Akkus keiner mechanischen Belastung aus.15 DE/AT/CH Risiko des Auslaufens von Batterien / Akkus Vermeiden Sie extreme Bedingungen und Temperaturen, die auf Batterien / Akkus einwirken können, z. B. auf Heizkörpern / direkte Sonneneinstrahlung. Wenn Batterien / Akkus ausgelaufen sind, vermeiden Sie den Kon- takt von Haut, Augen und Schleimhäuten mit den Chemikalien! Spülen Sie die betroffenen Stellen sofort mit klarem Wasser und suchen Sie einen Arzt auf! SCHUTZHANDSCHUHE TRAGEN!
Ausgelaufene oder beschädigte Batterien / Akkus können bei Berührung mit der Haut Verätzungen verursachen. Tragen Sie deshalb in diesem Fall geeignete Schutzhandschuhe. Im Falle eines Auslaufens der Batterien / Akkus entfernen Sie diese sofort aus dem Produkt, um Beschädigungen zu vermeiden. Verwenden Sie nur Batterien / Akkus des gleichen Typs. Mischen Sie nicht alte Batterien / Akkus mit neuen! Entfernen Sie die Batterien / Akkus, wenn das Produkt längere Zeit nicht verwendet wird. Risiko der Beschädigung des Produkts Verwenden Sie ausschließlich den angegebenen Batterietyp / Akkutyp! Setzen Sie Batterien / Akkus gemäß der Polaritätskennzeichnung (+) und (-) an Batterie / Akku und des Produkts ein. Reinigen Sie Kontakte an Batterie / Akku und im Batteriefach vor dem Einlegen! Entfernen Sie erschöpfte Batterien / Akkus umgehend aus dem Produkt.16 DE/AT/CH Inbetriebnahme Entfernen Sie alle Verpackungsmaterialien vor dem ersten Gebrauch. Das LED-Band darf nicht mit dem Versorgungsnetz verbunden wer- den, während es sich in der Verpackung befindet und aufgerollt ist. Hinweis: Achten Sie darauf, dass sich in unmittelbarer Nähe zur Montagefläche eine Steckdose befindet. Batterien einlegen / wechseln (siehe Abb. A) Hinweis: Ziehen Sie vor dem ersten Gebrauch den Isolierstreifen
aus dem Batteriefach
Wenn die Reichweite der Fernbedienung
nachlässt, müssen Sie die Batterie
auswechseln. Ziehen Sie dazu die Batterieschub- lade aus der Fernbedienung
. Entnehmen Sie die Batterie
und legen Sie die neue Batterie ein. Hinweis: Die richtige Polarität wird auf der Rückseite der Fernbedienung
angezeigt. Schieben Sie das Batteriefach
wieder in die Fernbedienung
LED-Band kürzen / verbinden Sie haben die Möglichkeit, das LED-Band individuell zu kürzen und zu verbinden.
LEBENSGEFAHR DURCH ELEKTRISCHEN
SCHLAG! Trennen Sie die Leuchte vor sämtlichen Arbeiten am LED-Band
vom Stromnetz. Ziehen Sie dazu den Netzadapter
aus der Steckdose. Wählen Sie die gewünschte Länge des LED-Bandes aus. Hinweis: Achten Sie darauf, dass Sie das LED-Band an der richtigen Stelle kürzen. Die Schnittstelle liegt genau in der Mitte17 DE/AT/CH der Pole und ist mit einer schwarzen Linie gekennzeichnet (+12 V DC, DI, GND, GND) (siehe Abb. C). Kürzen Sie das LED-Band
mittels einer Schere. Drücken Sie anschließend die beiden Enden des LED-Bandes
auf die Schneidkontakte des Steckverbinders
(siehe Abb. C). Achten Sie beim Anschluss des LED-Bandes
auf die korrekte Polung der Verbindung (+12 V DC, DI, GND, GND) und auf die Pfeilmarkierungen auf dem LED-Band
. Die aufgedruckten Pfeile müssen in eine Richtung zeigen (siehe Abb. C). Drücken Sie anschließend jeweils eine Abschlusskappe
auf die Enden des Steckverbinders
(siehe Abb. C). Überprüfen Sie den richtigen Sitz. Sie haben auch die Möglichkeit, das LED-Band
mit dem 4-fach-Verteiler
zu verbinden. Wiederholen Sie hierzu die Schritte aus dem Kapitel „LED Band kürzen / verbinden“. Achten Sie dabei auf die Abbildung F. Achten Sie darauf, dass Sie vor der Benutzung das offene Ende des LED-Bandes
mit dem Klebestreifen
abkleben, falls Sie nach einer Kürzung des Bandes keine Verbindung herstellen möchten (siehe Abb. G). LED-Band montieren Hinweis: Achten Sie darauf, dass die Montagefläche sauber, fettfrei und trocken ist. Andernfalls können die Hafteigenschaften des Klebe- bands beeinträchtigt sein. Hinweis: Achten Sie darauf, dass sich in unmittelbarer Nähe zur Montagefläche eine Steckdose befindet. Wählen Sie eine geeignete Montagefläche aus. Verbinden Sie die Netzanschlussleitung
mit Hilfe des Steckers
direkt mit der Buchse
(siehe Abb. A).18 DE/AT/CH Verbinden Sie nun das LED-Band
Achten Sie auf die Pfeilmarkierung und die Polung (+12 V DC) auf dem LED-Band
(siehe Teilansicht Abb. A). Entfernen Sie die Schutzfolie von der Rückseite des LED-Bandes
(siehe Abb. B). Kleben Sie das LED-Band
mit dem Klebeband auf die Montagefläche und drücken Sie es fest an (siehe Abb. B). Entfernen Sie die Schutzfolie von beiden Seiten des Klebestreifens (Empfänger)
und kleben diesen auf die Rückseite des Empfän- gers
(siehe Abb. E). Kleben Sie den Empfänger
an die gewünschte Stelle. Verschrauben Sie den Empfänger
mit Hilfe der Schrauben
Entfernen Sie die Schutzfolie
von der Rückseite der Kabelhalte- rung
(siehe Abb. D). Kleben Sie die Kabelhalterung
an die gewünschte Stelle und klemmen Sie anschließend den Sensor
in die Kabelhalterung
(siehe Abb. D). Stecken Sie den Netzadapter
in die Steckdose. Ihre Leuchte ist nun betriebsbereit. LED-Band ein- / ausschalten Drücken Sie die ON- / OFF Taste der Fernbedienung
ein- oder auszuschalten. Hinweis: Die OFF-Taste der Fernbedienung
ist nur für kurzfri- stiges Ausschalten des LED-Bands
geeignet. Ziehen Sie den Netzadapter
aus der Steckdose, um das LED-Band
dauer- haft auszuschalten. Hinweis: Das LED-Band
verfügt über eine Memoryfunktion. Diese speichert das zuletzt eingestellte Programm.19 DE/AT/CH Für eine ausführliche Übersicht über alle 166 Programme scannen Sie bitte den QR-Code. Wartung und Reinigung
LEBENSGEFAHR DURCH ELEKTRISCHEN
SCHLAG! Trennen Sie die Leuchte vor sämtlichen Arbeiten am LED-Band
vom Stromnetz. Ziehen Sie dazu den Netzadapter
aus der Steckdose. Benutzen Sie keine Lösungsmittel, Benzin o. Ä. Die Leuchte würde hierbei Schaden nehmen. Verwenden Sie zur Reinigung des LED-Bandes
ein trockenes, fusselfreies Tuch. Entsorgung Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.
Beachten Sie die Kennzeichnung der Verpackungsmateriali
bei der Abfalltrennung, diese sind gekennzeichnet mit Ab- kürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststoffe / 20–22: Papier und Pappe / 80–98: Verbundstoffe. Das Produkt und die Verpackungsmaterialien sind recycel- bar, entsorgen Sie diese getrennt für eine bessere Abfallbe- handlung. Das Triman-Logo gilt nur für Frankreich.20 DE/AT/CH Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Inter- esse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren. Defekte oder verbrauchte Batterien / Akkus müssen gemäß Richtlinie 2006/66/EG und deren Änderungen recycelt werden. Geben Sie Batterien / Akkus und / oder das Produkt über die angebotenen Sammeleinrichtungen zurück. Umweltschäden durch falsche Entsorgung der Batterien / Akkus! Batterien / Akkus dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle enthalten und unterliegen der Sonder- müllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien / Akkus bei einer kommunalen Sammelstelle ab. Garantie und Service Garantieerklärung Sie erhalten zum Zeitpunkt des Kaufs auf dieses Gerät 36 Monate Garantie. Das Gerät wurde sorgfältig produziert und einer genauen Qualitätskontrolle unterzogen. Innerhalb der Garantiezeit beheben wir kostenlos alle Material- oder Herstellerfehler. Sollten sich dennoch während der Garantiezeit Mängel herausstellen, senden Sie das Gerät bitte an die aufgeführte Service-Adresse unter Angabe folgender Modell-Nummer: 14150106L.21 DE/AT/CH Von der Garantie ausgeschlossen sind Schäden durch nicht sachgemäße Handhabung, Nichtbeachtung der Bedienungsanleitung oder Eingriff durch nicht autorisierte Personen sowie Verschleißteile (wie z. B. Leuchtmittel). Durch die Garantieleistung wird die Garantiezeit weder verlängert noch erneuert. Serviceadresse Briloner Leuchten GmbH & Co. KG Im Kissen 2 59929 Brilon DEUTSCHLAND Tel.: +49 29 61 / 97 12‒800 Fax: +49 29 61 / 97 12‒199 E-Mail: kundenservice@briloner.com www.briloner.com Kostenlose Servicenummer: Tel.: 00800 / 27456637 IAN 345123_2004 Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnum- mer (z. B. IAN 123456_7890) als Nachweis für den Kauf bereit. Konformitätserklärung Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen. Ent- sprechende Erklärungen und Unterlagen sind beim Hersteller hinterlegt.22 DE/AT/CH Hersteller Briloner Leuchten GmbH & Co. KG Im Kissen 2 59929 Brilon
