NÁVOD K OBSLUZE DXV38S DEWALT

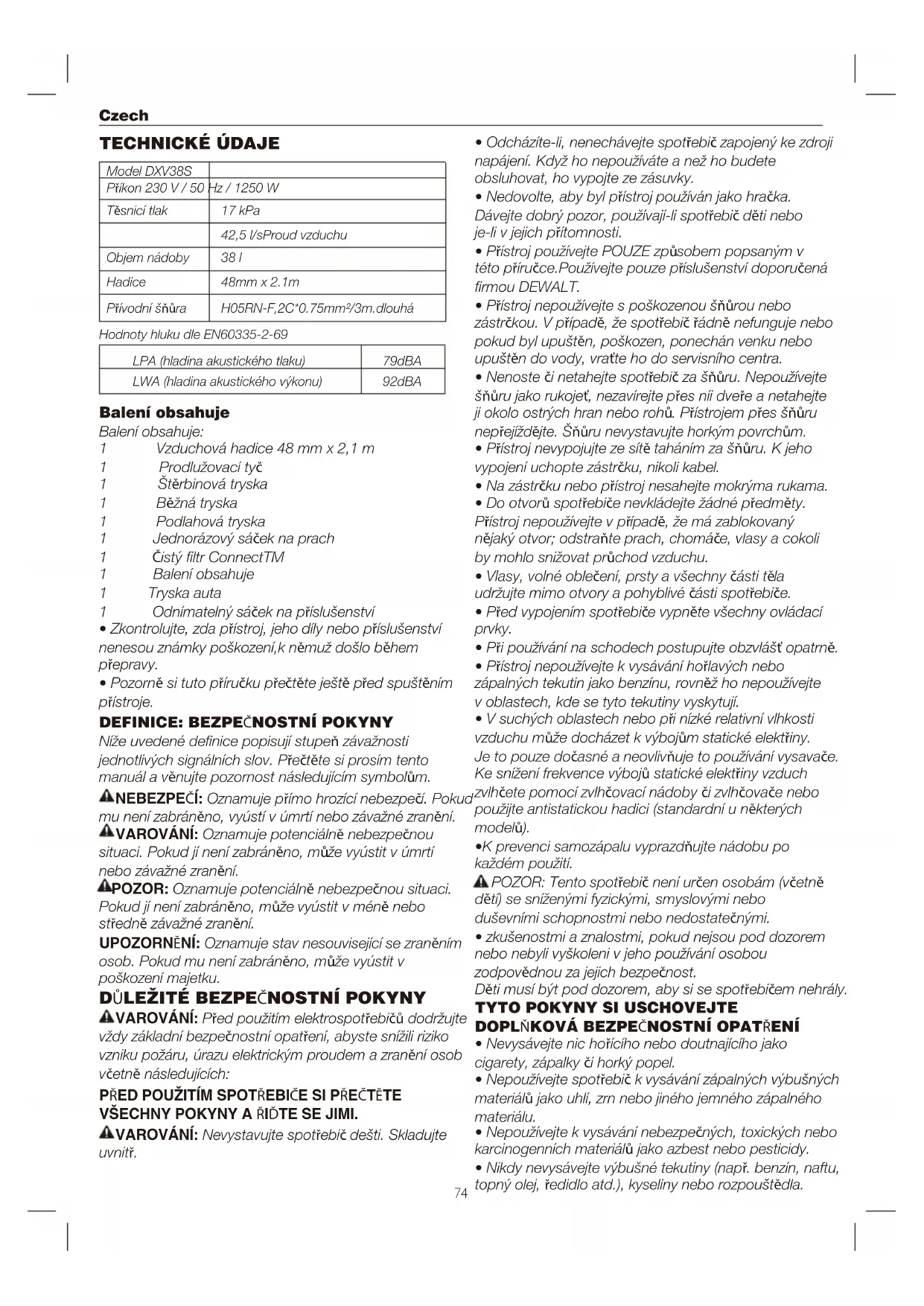

GWARANCJA74 Czech TECHNICKÉ ÚDAJE Balení obsahuje

DEFINICE: BEZPEČNOSTNÍ POKYNY

Balení obsahuje: 1 Vzduchová hadice 48 mm x 2,1 m 1 Prodlužovací tyč 1 Štěrbinová tryska 1 Běžná tryska 1 Podlahová tryska 1 Jednorázový sáček na prach 1 Čistý ltr ConnectTM 1 Balení obsahuje 1 Tryska auta 1 Odnímatelný sáček na příslušenství

• Zkontrolujte, zda přístroj, jeho díly nebo příslušenství nenesou známky poškození,k němuž došlo během přepravy.

• Pozorně si tuto příručku přečtěte ještě před spuštěním přístroje.

DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY

Příkon 230 V / 50 Hz / 1250 W 17 kPa 38 l 48mm x 2.1m 79dBA H05RN-F,2C*0.75mm²/3m.dlouhá Těsnicí tlak 42,5 l/sProud vzduchu Objem nádoby Hadice LPA (hladina akustického tlaku) LWA (hladina akustického výkonu) 92dBA Přívodní šňůra Hodnoty hluku dle EN60335-2-69 Níže uvedené denice popisují stupeň závažnosti jednotlivých signálních slov. Přečtěte si prosím tento manuál a věnujte pozornost následujícím symbolům. NEBEZPEČÍ: Oznamuje přímo hrozící nebezpečí. Pokud mu není zabráněno, vyústí v úmrtí nebo závažné zranění. VAROVÁNÍ: Oznamuje potenciálně nebezpečnou situaci. Pokud jí není zabráněno, může vyústit v úmrtí nebo závažné zranění. POZOR: Oznamuje potenciálně nebezpečnou situaci. Pokud jí není zabráněno, může vyústit v méně nebo středně závažné zranění. UPOZORNĚNÍ: Oznamuje stav nesouvisející se zraněním osob. Pokud mu není zabráněno, může vyústit v poškození majetku. VAROVÁNÍ: Před použitím elektrospotřebičů dodržujte vždy základní bezpečnostní opatření, abyste snížili riziko vzniku požáru, úrazu elektrickým proudem a zranění osob včetně následujících: VAROVÁNÍ: Nevystavujte spotřebič dešti. Skladujte uvnitř.

• Nepoužívejte k vysávání nebezpečných, toxických nebo karcinogenních materiálů jako azbest nebo pesticidy.

• Nikdy nevysávejte výbušné tekutiny (např. benzín, naftu, topný olej, ředidlo atd.), kyseliny nebo rozpouštědla.

• Odcházíte-li, nenechávejte spotřebič zapojený ke zdroji napájení. Když ho nepoužíváte a než ho budete obsluhovat, ho vypojte ze zásuvky.

• Nedovolte, aby byl přístroj používán jako hračka. Dávejte dobrý pozor, používají-li spotřebič děti nebo je-li v jejich přítomnosti.

• Přístroj používejte POUZE způsobem popsaným v této příručce.Používejte pouze příslušenství doporučená rmou DEWALT.

• Přístroj nepoužívejte s poškozenou šňůrou nebo zástrčkou. V případě, že spotřebič řádně nefunguje nebo pokud byl upuštěn, poškozen, ponechán venku nebo upuštěn do vody, vraťte ho do servisního centra.

• Nenoste či netahejte spotřebič za šňůru. Nepoužívejte šňůru jako rukojeť, nezavírejte přes níi dveře a netahejte ji okolo ostrých hran nebo rohů. Přístrojem přes šňůru nepřejíždějte. Šňůru nevystavujte horkým povrchům.

• Přístroj nevypojujte ze sítě taháním za šňůru. K jeho vypojení uchopte zástrčku, nikoli kabel.

• Na zástrčku nebo přístroj nesahejte mokrýma rukama.

• Do otvorů spotřebiče nevkládejte žádné předměty. Přístroj nepoužívejte v případě, že má zablokovaný nějaký otvor; odstraňte prach, chomáče, vlasy a cokoli by mohlo snižovat průchod vzduchu.

• Vlasy, volné oblečení, prsty a všechny části těla udržujte mimo otvory a pohyblivé části spotřebiče.

• Před vypojením spotřebiče vypněte všechny ovládací prvky.

• Při používání na schodech postupujte obzvlášť opatrně.

• Přístroj nepoužívejte k vysávání hořlavých nebo zápalných tekutin jako benzínu, rovněž ho nepoužívejte v oblastech, kde se tyto tekutiny vyskytují.

• V suchých oblastech nebo při nízké relativní vlhkosti vzduchu může docházet k výbojům statické elektřiny. Je to pouze dočasné a neovlivňuje to používání vysavače. Ke snížení frekvence výbojů statické elektřiny vzduch zvlhčete pomocí zvlhčovací nádoby či zvlhčovače nebo použijte antistatickou hadici (standardní u některých modelů).

• K prevenci samozápalu vyprazdňujte nádobu po každém použití. POZOR: Tento spotřebič není určen osobám (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo nedostatečnými.

• zkušenostmi a znalostmi, pokud nejsou pod dozorem nebo nebyli vyškoleni v jeho používání osobou zodpovědnou za jejich bezpečnost. Děti musí být pod dozorem, aby si se spotřebičem nehrály.

• Nevysávejte nic hořícího nebo doutnajícího jako cigarety, zápalky či horký popel.

• Nepoužívejte spotřebič k vysávání zápalných výbušných materiálů jako uhlí, zrn nebo jiného jemného zápalného materiálu. PŘED POUŽITÍM SPOTŘEBIČE SI PŘEČTĚTE VŠECHNY POKYNY A ŘIĎTE SE JIMI. Model DXV38S75 Czech VAROVÁNÍ! VAROVÁNÍ!

1.Zatáhněte za západky u víka směrem ven, odstraňte agregát a příslušenství, která mohou být dodána v nádobě. Přišroubujte robustní pogumovaná kolečka podle pokynů této příručky. 2.Před výměnou pohonného agregátu si přečtěte tento manuál a ujistěte se, že máte pro úklid nainstalované správné ltry. 3.Vyměňte pohonný agregát a palcem zatlačte všechny západky, aby zaklaply na své místo.

4. Ujistěte se, že jsou všechny záklopky bezpečně zavřené.

5.Do vstupu do nádoby vložte konec hadice. 6.Připojte prodlužovací tyč ke konci příslušenství hadice. Trochu zatlačte, aby bylo pevně připevněné. NA KRYTU MOTORU:

• Vysavač nepoužívejte bez řádně umístěných ltrů kromě případů popsaných v oddíle Vysávání zamokra.

• Některá dřeva mohou obsahovat konzervační látky, které mohou být toxické. Při práci s těmito materiály buďte zvláště obezřetní, abyste zabránili jejich vdechnutí a styku s kůží. Od dodavatele materiálů si vyžádejte dostupné bezpečnostní informace a řiďte se jimi.

• Vysavač nepoužívejte jako schůdek žebříku.

• Na vysavač nepokládejte žádné těžké předměty.

• Prodlužovací šňůra musí mít adekvátní velikost vodiče kvůli bezpečnosti.

• V případě, že je nutno prodlužovací šňůru používat venku, musí být označena Ke snížení expozice těmto chemickým látkám, noste schválené bezpečnostní prostředky jako protiprašné masky speciálně vyrobené k ltraci mikroskopických částic. Pro vaši bezpečnost a komfort jsou na vašem vysavači následující varující etikety. VAROVÁNÍ! Ke snížení rizika vzniku požáru nebo výbuchu nepoužívejte tento vysavač v oblastech s hořlavými plyny, parami nebo výbušným plynem ve vzduchu. K hořlavým plynům či parám patří mimo jiné: kapalina do zapalovače, čisticí prostředky na bázi rozpouštědel, olejové barvy, benzín, alkohol nebo aerosolové spreje. K výbušnému prachu se mimo jiné počítá: uhlí, hořčík, hliník a obilný nebo střelný prach. Nevysávejte výbušný prach, hořlavé nebo zápalné kapaliny či horký popel. Nepoužívejte tento vysavač ke stříkání jakýchkoli hořlavých nebo zápalných kapalin. Ke snížení rizika pro zdraví z par nebo prachu nevysávejte toxické materiály.

DŮLEŽITÁ ZABEZPEČENÍ

Symbol na výrobku nebo obalu označuje, že s produktem nelze zacházet jako s komunálním odpadem. Je nutné ho odevzdat do sběrného dvora k recyklaci nebo k rozebrání na elektrické a elektronické součástky. Budete-li s výrobkem zacházet řádně, pomůžete zamezit negativnímu dopadu na životní prostředí a zdraví, k němuž by mohlo dojít při vyhození výrobku do běžného odpadu. Pro další informace o recyklaci kontaktujte místní úřady, odpadovou službu nebo prodejnu, kde jste zboží zakoupili. 7.Připojte jedno z čisticích příslušenství (podle vašich požadavků na úklid) na prodlužovacítyč. Lehce jím otočte k upevnění spojení. 8.Zapojte kabel do zásuvky ve zdi. Váš vysavač je připraven k použití. Ochrana životního prostředí Třídění odpadu. Výrobky a baterie označené tímto symbolem nesmíte vyhazovat do běžného komunálního odpadu. Výrobky a baterie obsahují materiály, které lze znovu získat nebo je recyklovat a snížit tak poptávku po surovinách. Recyklujte prosím elektrospotřebiče a baterie podle místních předpisů. Další informace najdete na www.2helpU.com76

Horní rukojeť/omotání šňůry

Vstup pro hadici se závity

Sáček Czech Popis (Obr. A) MONTÁŽ A NASTAVENÍ (Obr. A–C) PROVOZ Pokyny k obsluze (Obr. A, D, E) VAROVÁNÍ: Vždy dodržujte bezpečnostní pokyny a platné předpisy. VAROVÁNÍ: Než přistoupíte k instalaci, odstraňování příslušenství, seřizování nebo změně nastavení či opravám, ke snížení rizika úrazu spotřebič vypněte a vypojte ze zdroje napájení. Náhodné zapnutí může vést k úrazu.

1. Zapojte kabel do vhodné zásuvky.

2. Zapněte vypínač otočením do polohy ON ( I ).

3.Váš vysavač prachu DEWALT je vybaven systémem připojení DEWALT. Umožňuje to rychlé, bezpečné propojení sací hadice a pohonné jednotky. Konektor se připojí přímo ke kompatibilním přístrojům DeWALT nebo pomocí adaptéru (dostupného u vašeho místního dodavatele výrobků DEWALT). Podrobnosti o dostupných adaptérech najdete v oddíle Příslušenství. Zpět k provozu zasucha (Obr. A)

1. Nádobu vyprázdněte podle pokynů v oddíle.

Vyprázdnění nádoby VAROVÁNÍ : Nikdy elektrospotřebič nebo jeho části nepozměňujte. Mohlo by dojít k poškození nebo úrazu. POZNÁMKA: Používáte-li adaptér, zajistěte, aby byl pevně připojen k výstupu přístroje podle níže uvedených kroků. PROVOZNÍ POKYNY Instalace koleček (Obr. A, F) 1.Otočte nádobu na prach vzhůru nohama a vezměte vozík k vyrovnání otvoru na dně nádoby. Zašroubujte dodanými šrouby. 2.Celek nádoby na prach otočte zpět. Odstraňte/vyměňte použitý sáček na sběr prachu (Obr. A) VAROVÁNÍ: Při zacházení s použitými sáčky na prach byste měli používat osobní ochranné prostředky jako protiprašné masky a rukavice.

1. Vysavač vypněte a vypojte šňůru ze zásuvky

2. Otevřete západky nádoby a odstraňte agregát

3. Sáček opatrně vyjměte ze vstupu 10

4. Při vyjímání sáčku z přístroje pevně utěsněte jeho

5. Sáček s odpadem vyhoďte do příslušného odpadu

podle zákonných předpisů. Vysávání zamokra (Obr. A, G) VAROVÁNÍ: V případě, že z přístroje vytéká pěna nebo tekutina, ho ihned vypněte. POZOR: Pravidelně čistěte zařízení k omezení hladiny vody a prohlédněte ho, zda není poškozené. Viz Obr. G UPOZORNĚNÍ: NEODSTRAŇUJTE kuličkový plovák , vysavač byste tím poškodili. Kuličkový plovák zamezuje vstupu vody do motoru. Před použitím vysavače pro vysávání zamokra:

• Zajistěte,aby byla nádoba prázdná a nebylo v ní příliš prachu

• Odstraňte ltry . VAROVÁNÍ: Přístroj s tímto nastavením nepoužívejte pro třídu prachu L. Vyprázdnění nádoby (Obr. A, G) Když je nádoba plná, ventil kuličkového plováku zablokuje vzduch proudící do motoru a najednou se změní jeho zvuk.Jakmile zní motor vysokým tónem a zastaví se proudění vzduchu/vody,nádobu vyprázdněte.

1. Vysavač vypněte a vypojte šňůru ze zásuvky.

2. Otevřete západky nádoby a odstraňte agregát

3. Obsah nádoby vyprázdněte do příslušného

kontejneru nebo odtoku. VAROVÁNÍ: Než přistoupíte k instalaci, odstraňování příslušenství, seřizování nebo změně nastavení či opravám, ke snížení rizika úrazu spotřebič vypněte a vypojte ze zdroje napájení. Náhodné zapnutí může způsobit zranění. VAROVÁNÍ: Filtry musí být vždy při vysávání na svém místě, kromě situací popsaných v oddíle Vysávání zamokra v Provozu. Při vysávání jemného prachu můžete použít dodatečný papírový nebo ísový sáček ke snadnějšímu vyprazdňování nádoby.

1. Použijete-li volitelný papírový nebo ísový sáček ,

nainstalujte ho, jak je zobrazeno na obrázku B. POZNÁMKA: Dávejte pozor, abyste sáček neprotrhli. Umístěte sáček bezpečně do vstupu tak, aby byl dobře utěsněn pro co nejlepší výkon při vysávání prachu

2. Umístěte agregát na nádobu a zajistěte uzavřením

3. Do vstupu pro hadici se závity vložte konec

hadice a upevněte tento konec k nádobě.4

2. Otočte nádobu vzhůru nohama, dokud nevyschne.

K vysávání zasucha NEPOUŽÍVEJTE mokrou nádobu

3. Agregát vysavače umístěte na vodorovný povrch,

4. Až bude agregát suchý, znovu nasaďte ltry. Viz Filtry

5. Až bude nádoba suchá, umístěte agregát na

nádobu a zajistěte uzavřením západek na nádobě Vypnutí/přeprava (Obr. A) 1.Vypínač On/Off dejte do polohy OFF

2. Přístroj vypojte ze sítě

3. Přívodní šňůru uložte tak,že ji omotáte kolem horní

rukojeti / omotání šňůry ,jak je zobrazeno.

4. Při přepravě ve vozidlech přístroj řádně zajistěte

ÚDRŽBA Váš spotřebič DEWALT je určen k dlouhodobému provozu s minimální údržbou. Stálý uspokojivý chod přístroje závisí na řádné péči a pravidelném čištění. VAROVÁNÍ: Než přistoupíte k instalaci, odstraňování příslušenství, seřizování nebo změně nastavení či opravám, ke snížení rizika úrazu spotřebič vypněte a vypojte ze zdroje napájení. Náhodné zapnutí může vést k úrazu. VAROVÁNÍ: Co se týče uživatelské obsluhy, přístroj je nutno rozmontovat, vyčistit a poskytnout mu servis, jak je to jen rozumně možné, aniž by to vedlo k riziku pro údržbáře a ostatní osoby. K adekvátním preventivním opatřením patří dekontaminace před demontáží, existence místního větrání s ltrací vypouštěných plynů v oblasti, kde se spotřebič demontuje, úklid místa údržby a vhodné osobní ochranné prostředky.

• Výrobce nebo pověřená osoba musí provést technickou inspekci alespoň jednou do roka. Skládá se například z kontroly ltru, zda není poškozený, vzduchového těsnění spotřebiče a řádného chodu mechanismu ovládání.

• Při servisu nebo opravárenských pracích je třeba vyhodit všechny kontaminované předměty, které nelze uspokojivě vyčistit. Musí se zlikvidovat v nepropustných pytlích v souladu se všemi předpisy pro zneškodnění takového odpadu.

• Zařízení na odsávání prachu musí v místnosti vyměňovat adekvátní množství litrů vzduchu, je-li vzduch vracen zpět do místnosti. (POZNÁMKA: Je nutné se řídit národní legislativou.) Vyjmutí filtrů

1. Otočte vypínačem přístroje do polohy OFF ( O ) a

vypojte šňůru ze zásuvky. 2.Uvolněte západky nádoby a odstraňte agregát vysavače z nádoby. Agregát umístěte obrácenou stranou na vodorovný povrch.

3. Každým ltrem otočte proti směru hodinových

ručiček tak, že ho uchopíte za plastové víčko podle vyobrazení. Zajistěte přitom, aby odpad nenapadal do montážního otvoru. POZNÁMKA: Postupujte opatrně, abyste nepoškodili materiál ltru

4. Pokud je třeba vyčistit spodní stranu agregátu

vysavače , použijte k tomu hadřík navlhčený vodou a jemným mýdlem a nechte usušit. Hadřík vyhoďte do příslušného odpadního kontejneru.

5. Filtry zkontrolujte, zda nejsou opotřebované,

roztržené nebo jinak poškozené. POZNÁMKA: Máte-li pochyby o stavu ltrů, MUSÍTE je vyměnit. Pokud jsou poškozené, dále je NEPOUŽÍVEJTE. VAROVÁNÍ: Ke kartáčování nebo čištění ltrů nikdy nepoužívejte stlačený vzduch. Mohli byste poškodit membránu ltru a přes ltr by pak mohl vnikat prach. Podle potřeby s ním jemně zaklepejte o pevný povrch nebo ho vypláchněte vlažnou vodou a nechte usušit na vzduchu. Čištění ltrů není obecně nutné, i když ltr pokrývá prach. Automatický systém čištění ltrů bude pracovat na maximální výkon a dále fungovat. Pokud je membrána ltru viditelně poškozená, ltr vyměňte. Filtry obvykle vydrží šest až dvanáct měsíců, podle používání a péče. Instalace filtrů

1. Zkontrolujte, zda je správně a bezpečně umístěno

2. Vyrovnejte závity ltru se závity agregátu a za

použití mírné síly ltrem otočte po směru hodinových ručiček k utažení. POZNÁMKA: Postupujte opatrně, abyste nepoškodili materiál ltru.

3. Umístěte agregát na nádobu a zajistěte uzavřením

západek na nádobě . Filtr (Obr. A, H, I) Péče o filtry Filtry v tomto vysavači mají dlouhou životnost. K efektivnímu snížení oběhu prachu na minimum MUSÍ být ltry řádně nainstalovány a být v dobrém stavu. VAROVÁNÍ: Při zacházení s ltry byste m ěli používat osobní ochranné prostředky jako masku proti prachu a rukavice.

Vyprázdnění nádoby (Obr. J) VAROVÁNÍ: Ke snížení rizika úrazu při náhlém zapnutí vypojte před vysypáním nádoby s prachem přívodní šňůru.

1. Celek pohonného agregátu z přístroje k vysávání

zasucha/zamokra vyjmete tak, že zatáhnete za západky víka umístěné po stranách spotřebiče směrem ven. Vyndejte celek pohonného agregátu.Obsah nádoby vysypte do řádného kontejneru na odpad 2.Obsah nádoby vysypte do řádného kontejneru na odpad FOUKÁNÍ VAROVÁNÍ: K zabránění úrazu přítomných osob zajistěte, aby nestály v proudu foukaného odpadu POZOR: Noste masku proti prachu, pokud foukáním vzniká prach, který by mohl být vdechován.78 Czech Uskladnění (Obr. A)

1. Nádobu vyprázdněte podle pokynů v oddíle

Vyprázdnění nádoby v Provozu.

2. Vysavač vyčistěte uvnitř i zvenku. Viz

3. Čištění nebo výměna ltrů viz Filtry.

4. Sací hadici a přívodní šňůru uskladňuje podle

vyobrazení. Spotřebič uložte do suché místnosti a zabezpečte ho před použitím nepovolanými osobami. Funkce foukání (Obr. C) Váš vysavač je vybaven funkcí foukání. Je schopný odfoukávat piliny a jiný odpad. Lze ho používat k vyfoukání prachu nebo odpadu ven z garáží, dvorů nebo parkovacích cest. Chcete-li svůj vysavač použít jako fukar, postupujte podle následujících kroků. 1.Na svém vysavači najděte vstup k foukání. 2.Jeden konec hadice o rozměrech 48 mm x 2,1 m vložte do tohoto vstupu určeného k foukání.

3. Vysavač zapněte (ON).

Volitelné příslušenství VAROVÁNÍ: Jelikož jiná příslušenství než ta v nabídce společnosti DEWALT nebyla u tohoto výrobku testována, použití takových příslušenství s tímto přístrojem může být nebezpečné.Ke snížení rizika úrazu je nutno s tímto výrobkem používat pouze příslušenství doporučená rmou DEWALT.

POHYBLIVÝMI DÍLY A/NEBO ELEKTRICKÝM PROUDEM UZEMNĚNOU ZÁSTRČKU ZE ZÁSUVKY. Menší problémy lze často vyřešit bez pomoci zákaznických služeb VAROVÁNÍ! Je-li poškozená přívodní šňůra, musí ji k zamezení nebezpečí nahradit výrobce, jeho servisní zástupce nebo podobně kvalikovaná osoba. POZOR:Ke snížení rizika ohluchnutí noste ochranu uší, pokud vysavač/fukar používáte po dlouhou dobu nebo v hlučném prostředí.

Neběží motor Zkontrolujte přívodní šňůru, zástrčku a zásuvku. Zapněte vypínač otočením do polohy ON ( I ). Odstraňte překážky ze sací hubice, hadice nebo ltrů. Vyměňte papírový nebo ísový sáček. Vyčistěte nebo vyměňte ltry. Nádobu vyprázdněte podle provozních pokynů v oddíle Vyprázdnění nádoby. Zkontrolujte, zda jsou řádně nainstalovány ltry. Kapacita sání je nižší Vysavač přestal fungovat Byla aktivována tepelná pojistka proti přetížení: 1.Vysavač vypněte a vypojte ze zdroje napájení. 2.Podle potřeby nádobu vyprázdněte. 3.Nechte spotřebič vychladnout.

4. Zapojte přívodní šňůru do

vhodné zásuvky a zapněte přístroj otočením vypínače do polohy ON ( I ) k vyzkoušení. Zkontrolujte, zda nejsou ltry poškozené;vyměňte je, je-li to nutné. Zkontrolujte, zda jsou řádně umístěna a zabezpečena těsnění ltru. Zkontrolujte, zda jsou řádně nainstalovány ltry. Při vysávání proudí ven prach Aby váš vysavač k vysávání zasucha/zamokra vypadal co nejlépe, čistěte ho zvenčí hadříkem navlhčeným teplou vodou a jemným mýdlem. Čištění nádoby:

2. Pečlivě nádobu vymyjte teplou vodou a jemným

3. Vytřete suchým hadříkem.
